L系列过滤砂缸技术参数

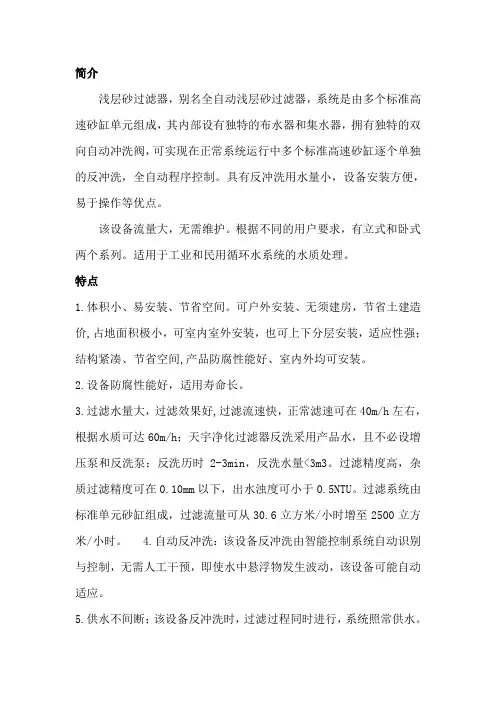

浅层沙过滤器简介、工作原理、技术参数
简介浅层砂过滤器，别名全自动浅层砂过滤器，系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。
具有反冲洗用水量小，设备安装方便，易于操作等优点。
该设备流量大，无需维护。
根据不同的用户要求，有立式和卧式两个系列。
适用于工业和民用循环水系统的水质处理。
特点1.体积小、易安装、节省空间。
可户外安装、无须建房，节省土建造价,占地面积极小，可室内室外安装，也可上下分层安装，适应性强；结构紧凑、节省空间,产品防腐性能好、室内外均可安装。
2.设备防腐性能好，适用寿命长。
3.过滤水量大，过滤效果好,过滤流速快，正常滤速可在40m/h左右，根据水质可达60m/h；天宇净化过滤器反洗采用产品水，且不必设增压泵和反洗泵；反洗历时2-3min，反洗水量<3m3。
过滤精度高，杂质过滤精度可在0.10mm以下，出水浊度可小于0.5NTU。
过滤系统由标准单元砂缸组成，过滤流量可从30.6立方米/小时增至2500立方米/小时。
4.自动反冲洗：该设备反冲洗由智能控制系统自动识别与控制，无需人工干预，即使水中悬浮物发生波动，该设备可能自动适应。
5.供水不间断；该设备反冲洗时，过滤过程同时进行，系统照常供水。
6.采用独特的布、集水装置,由于该过滤系统独特的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。
7.采用精制优选石英砂或石榴石作为过滤介质,根据水质情况进行选择，滤料粒径最小可0.16mm的均质滤料。
8.长期运转费用低，省电、省水、省维修费用。
省电：系统拥有独特的自动反冲洗阀，砂过滤罐的反冲洗不是同时进行，而是在系统正常运转情况下，逐个轮流反冲洗，不需要考虑设置反冲洗水泵。
同时与其他砂过滤设备相比，其所需要的过滤水泵扬程要低6-7m。
省水：系统由于其独特的补水器及集水器，统一规格罐体，使得反冲洗时不需要压缩空气就能使介质层非常均匀的膨胀进行有效地反冲洗。

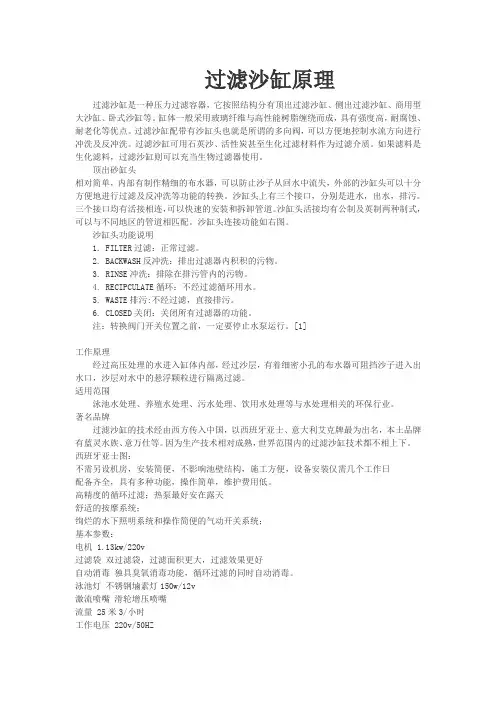

过滤沙缸原理
过滤沙缸原理过滤沙缸是一种压力过滤容器，它按照结构分有顶出过滤沙缸、侧出过滤沙缸、商用型大沙缸、卧式沙缸等。
缸体一般采用玻璃纤维与高性能树脂缠绕而成，具有强度高，耐腐蚀、耐老化等优点。
过滤沙缸配带有沙缸头也就是所谓的多向阀，可以方便地控制水流方向进行冲洗及反冲洗。
过滤沙缸可用石英沙、活性炭甚至生化过滤材料作为过滤介质。
如果滤料是生化滤料，过滤沙缸则可以充当生物过滤器使用。
顶出砂缸头相对简单，内部有制作精细的布水器，可以防止沙子从回水中流失，外部的沙缸头可以十分方便地进行过滤及反冲洗等功能的转换。
沙缸头上有三个接口，分别是进水，出水，排污。
三个接口均有活接相连，可以快速的安装和拆卸管道。
沙缸头活接均有公制及英制两种制式，可以与不同地区的管道相匹配。
沙缸头连接功能如右图。
沙缸头功能说明1. FILTER过滤：正常过滤。
2. BACKWASH反冲洗：排出过滤器内积积的污物。
3. RINSE冲洗：排除在排污管内的污物。
4. RECIPCULATE循环：不经过滤循环用水。
5. WASTE排污:不经过滤，直接排污。
6. CLOSED关闭：关闭所有过滤器的功能。
注：转换阀门开关位置之前，一定要停止水泵运行。
[1]工作原理经过高压处理的水进入缸体内部，经过沙层，有着细密小孔的布水器可阻挡沙子进入出水口，沙层对水中的悬浮颗粒进行隔离过滤。
适用范围泳池水处理、养殖水处理、污水处理、饮用水处理等与水处理相关的环保行业。
著名品牌过滤沙缸的技术经由西方传入中国，以西班牙亚士、意大利艾克牌最为出名，本土品牌有蓝灵水族、意万仕等。
因为生产技术相对成熟，世界范围内的过滤沙缸技术都不相上下。
西班牙亚士图：不需另设机房，安装简便，不影响池壁结构，施工方便，设备安装仅需几个工作日配备齐全，具有多种功能，操作简单，维护费用低。
高精度的循环过滤；热泵最好安在露天舒适的按摩系统；绚烂的水下照明系统和操作简便的气动开关系统；基本参数：电机 1.13kw/220v过滤袋双过滤袋，过滤面积更大，过滤效果更好自动消毒独具臭氧消毒功能，循环过滤的同时自动消毒。
过滤器参数详细说明
过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
基本简介过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
过滤器工作时，待过滤的水由水口过滤器(15张)时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。
如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。
过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。
壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。
工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。
大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。
当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。
当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。
特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。
流砂过滤器设计说明书
流砂过滤器设计说明书目录1流砂过滤器设计说明书 (1)1.1滤料粒径 (2)1.2滤层高度 (2)1.3滤速 (2)1.4砂循环速率 (2)1。
5压缩空气气压、气量对出水水质的影响 (3)1。
6 反冲洗水量确定[5] (3)2.流砂过滤器设计计算书 (3)2。
1 流砂过滤器选择 (3)2。
2 内循环流砂过滤器主体尺寸计算 (4)2。
2。
1 砂滤器直径和截面积计算 (4)2。
2。
2 流砂过滤器高度计算 (4)2.3 进、出水管线、反洗出水管线及环空流道设计及计算 (9)2。
3.1 进、出水管线及反洗出水管线设计 (9)2.3.2 提砂管及环空流道设计 (9)2。
4 布水器设计计算 (10)2.4。
1 干管 (10)2。
4.2 支管 (11)2.4.3 布水孔设计及计算 (11)2。
5 空压机及气管线设计计算 (13)2。
5.1 空压机选择 (13)2。
5.2 气管线设计 (14)3 材料表 (14)4 设备表 (15)5 图纸 (15)6参考文献 (15)已知条件:来水流量Q=1m3/h，来水含油≤100mg/L，含悬浮物≤100mg/L,处理后出水含有≤20mg/L,含悬浮物≤20mg/L[1]。
1。
1滤料粒径滤料粒径对连续式砂滤器的处理效果有重要影响，连续式砂滤器一般采用单一粒径的石英砂滤料。
根据相关文献[2］，处理含油废水及含有易粘结物质的原水时，通常使用有效直径为1.2mm、均质系数为1.4的均质石英砂.1。
2滤层高度砂层过低会导致一些微絮体及与滤料结合力较弱的物质不能被砂层截留,随出水流出；砂层过高易形成沙锥，堵住洗沙器的出砂口，反应器内的砂冲洗不完全，后期出水SS 浓度偏高.为达到有效的过滤高度，滤床厚度可取0。
8—1。
4m。
［1]本设计选择0.8m。
1.3滤速根据相关文献[2］ [3］,建议内循环连续式砂滤器的过滤速度小于12m/h。
本设计选择滤速ν=8 m/h。
1.4砂循环速率指石英砂滤料在过滤器内单位时间的下移距离，单位是mm/min。
砂石过滤器产品介绍
砂石过滤器产品介绍一、概述砂石过滤器是目前国内外用于去除水中有机杂质的一种最常见最有效的过滤设备，通常用于工业用水处理，农业灌溉用过滤水及城市用水物理过滤等行业。
砂石过滤器的过滤介质为石英砂滤料，原水经过石英砂滤料时水中的杂质被拦截，从而使出水达到过滤的目的。
1.适于处理有机物含量超过10mg/L的河水，水库水，渠道水，湖水，或市政循环水等含有大量悬浮污物的管道水或地沟水及深井水，通常作为初级过滤器使用。
过滤效果明显、过流量大，可以满足各种需要。
2.滤罐为金属结构，表面采用高标准喷漆工艺，在室外长期使用不退色；防腐、防锈性能增强，罐体使用寿命长。
3. 罐体内部采用双层结构，滤板上部为砂床及杂质存留空间，下部为清水流转空间。
且罐底留有排污口，随时将罐底可能沉积的污物从底端清除。
4. 石英砂有效粒径粒径为0.6-1.0mm。
5. 最大可承压1.0Mpa，根据用户要求可制作更大承压罐体。
6. 根据灌溉工程用量及过滤要求，可单独使用，也可多个组合或与网式过滤器、碟片过滤器组合使用。
作为网式、碟片过滤器的初级过滤。
提高网式、碟片过滤器的过滤效果。
二、砂石过滤器的优点1、可过滤水中含杂质浓度较高的水；2、反冲洗功能，能实现不间断供水。
3、接口为法兰式和卡扣式，组装方便4、砂石过滤器的介质提供了三纬滤网的效果，除去杂质的能力比网式及叠片过滤器的能力强。
三、工作原理砂石过滤器是利用一种过滤介质，在常温操作下，耐酸碱、耐氧化及PH 适用范围为在2-13之间都能正常运行的一种配置有完善的保护装置和监测仪表,且具有深度过滤能力的过滤器。
砂石过滤的原理：以砂石作为过滤层，滤层的厚度依水的混浊度而定，一般滤滤层总厚度30－50cm。
过滤器进口压力大于等于20米，进出水口间的压差值增大到10米时易于反洗。
滤层可去除水中的悬浮杂志、胶体物质及水中部分微生物。
砂石过滤器的过滤原理属深层过滤原理，过滤主要是阻力截留作用，主要用于去除水中的悬浮物。
循环水泵过滤沙缸的正确使用与日常维护注意事项
循环水泵过滤沙缸的正确使用与日常维护注意事项循环水泵过滤沙缸是一种常见的水处理设备，主要用于去除循环水中的悬浮颗粒物，保持水质清洁，并且延长水泵的使用寿命。
正确使用和日常维护是保证循环水泵过滤沙缸正常运行和提高过滤效果的关键。
以下是循环水泵过滤沙缸的正确使用和日常维护注意事项。
1.安装和启动1.1安装时需确保沙缸平稳放置，并且与循环水泵连接牢固，防止泄漏。
1.2启动前，务必检查电源是否连接正常，排气阀是否关闭，水泵的进出水口是否通畅。
2.水质监测2.1每日或每周对循环水的水质进行检测，包括浑浊度、PH值、溶解氧等指标。
发现异常情况及时调整。
2.2当水质出现异常时，应检查过滤沙缸是否是正常运行，若正常，则有可能是水泵出现问题。
3.维护保养3.1定期清洗过滤沙缸内的砂。
一般情况下，每3个月至6个月清洗一次。
具体清洗频率根据实际情况而定。
3.2清洗时，首先关闭水泵，排出沙缸内的水，并且拆卸出水泵过滤沙缸的盖板。
然后用水冲洗沙缸内的砂，直至冲洗水清澈透明。
3.3清洗后，需将砂反冲洗一段时间，以确保沙缸内的砂颗粒位置重新排布均匀。
3.4定期检查循环水泵的进出水口以及管道是否有堵塞和渗漏现象，必要时进行清理和修复。
4.注意事项4.1避免循环水泵过滤沙缸过载运行，应根据循环水的量和水质来选择合适的砂颗粒大小和过滤速度。
4.2使用过程中，应经常监测过滤沙缸的工作压力，保证其在正常范围内。
4.3避免长时间不使用循环水泵过滤沙缸，否则容易造成管道和接口的堵塞。
4.4当听到水泵噪音增大或运行不稳定时，应立即停机检查，以免进一步损坏设备。
4.5定期检查和更换过滤沙缸的密封件，以确保其正常使用，并且防止泄漏。
总结：循环水泵过滤沙缸的正确使用和日常维护非常重要，可以提高水泵的效能和寿命，保证循环水的质量，减少设备故障的发生。
以上是对循环水泵过滤沙缸正确使用和日常维护的一些注意事项，只有在正确的操作和维护下，才能使设备保持良好的运行状态并发挥最佳效果。
泳池过滤砂缸多久要换一次砂？
我们知道在进入夏季的时候，游泳池也就进入了旺季，迎来了客流量高峰。
那么一个游泳池的正常使用是靠什么来保证水质过滤的问题呢？当然离不开泳池设备的维护和使用，今天我们就来介绍一下游泳池过滤砂缸的使用和维护。
过滤砂缸是环保领域清、污水深度处理中应用最早、最普遍的一种，过滤砂缸利用石英砂作为过滤介质，该滤料具有强度高，寿命长，处理水量大，出水水质稳定可靠的显著特点。
石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。
其原理是采用水泵加压，将水中已经絮凝的污染物通过滤料的截留、吸附，达到净水的目的。
石英砂过滤砂缸的产品特点：结构简单，操作维修方便，运行可实现自动控制，过滤效率高，阻力小，处理流量大，反冲次数少，广泛应用于游泳池循环水处理系统的深度过滤。
游泳池砂缸的石英砂最好1--2年更换一次，原因如下：
（1）反冲洗时滤层会往上膨胀1.2至1.3倍的体积，向上的水流会带动滤层上下流动，令滤料颗粒相互碰撞，由于材质相同，所以硬度相同，也因此，滤材有部分会破裂成细小的颗粒随反冲洗水而流失；
（2）有部分的石英砂因为纯度不足，在酸碱变化时会有熔接现象产生；
（3）在长久使用后，滤层内部会因为水流分布不均而部分被胶质所包围，失去作用；
所以时间越久，砂缸的过滤效果越差，由于反冲洗会消耗并带走一些砂，所以我们需要在规定的期限里更换砂缸中的砂子。
砂石过滤器
22 56 28 71 34 86 40 102 52 132
4.25 11.4 4.75 12.1 4.75 12.1 5.25 13.3 5.25 13.3
1.5 3.8 2.0 5.1 2.0 5.1 4.0 10.1 4.0 10.1
1.5 3.8 2.75 7.0 2.75 7.0 3.25 8.3 3.25 8.3
0.72
进出口尺寸(英 冲洗控制方 最大过滤能
寸)
式
力
4”
6”
0.55
自动或手动 大于200目
6”
反冲洗
砂可分离 98%
过滤器工作状态
砂石过滤器安装尺寸
两罐结构尺寸
罐直径 A.进/出水口直径 B.两罐间距 C.进/出口外露尺寸 D.反冲洗口尺寸 E.反冲洗口离罐中心距离 F.进水口离罐中心距离 G.进水口离地面高度 H.出口中心到罐外沿 J.出口离地面高度 K.宽度 L.长度
三罐结构尺寸 (其余同上)
A.进/出水口直径 L.长度
过滤器自动返冲洗状态
1816-2
2416-2
3016-2
3616-2
4816-2
in. cm. in. cm. in. cm. in. cm. in. cm.
18 46 24 61 30 76 36 91 48 122
2.0 50 3.0 80 4.0 100 4.0 100 6.0 150
4816-4
in. cm
8.0 200
204 518
-
-
-
-
4810 250 10.0 250
266 677 318 809
31.0 78.7 31.0 78.7
62.0 158 62.0 158
砂缸水处理方案
2 m3一、公司简介......................................二、河水净化处理技术方案 (16)(一) 项目概况 (16)(二) 工艺设计原则 (17)(三) 设计依据 (17)(四) 水处理工艺确定 (17)三、投资概算 (21)四、业绩说明.五、售后服务承诺书 (22)六、设备质量保证措施 (23)1、本项目为取河道水为源水，经处理后用于锅炉工业用水。
处理流量： 2m3/h工作时间：按每天工作 24 小时计2、锅炉工业用水水质目标满足《工业用水标准》 (GBT19923-2005)主要指标要求。
表 1.再生水用作工业用水水源的水质标准3、水质处理主要任务A 、稳定进水水量、水质。
因河道水量水质受季节气候影响大，在枯水期、丰水期，特殊 是暴雨期水质水量波动较大， 为保证水处理工艺正常运行， 需要保证较为稳定的进水水量和水质。
B 、降低进水浊度。
因源水含沙量较大，浊度偏高，首要任务是沉淀多余泥沙，降低水体浊度， 同时减轻后续水处理工艺负担。
以保证最终出水水质， 保障设备性能， 延长设备使用寿命。
C 、软化水质。
河道水质偏硬，需要进行软化处理，以满足锅炉用水需要。
控制项目1 pH 值2 悬浮物(SS)(mg/L ) ≤3 浊度(NTU )≤4 色度(度)≤5 生化需氧量(BOD )(mg/L)≤ 56 化学需氧量(COD )(mg/L )≤Cr 7 氨氮(以 N 计 mg/L)≤ 8 总磷(以 P 计 mg/L )≤9 阴离子表面活性剂(mg/L)≤ 10 余氯② (mg/L )≥11 粪大肠菌群(个/L)≤ 敞开式循环冷却水 系统补充水 6.5－8.5－ 5 30 10 60 10① 1 0.5 0.05 2000直流冷却水 6.5－9.0 30 － 30 30 － － － － 0.05 2000序号冷却用水1、满足水处理技术要求，处理后水质符合《工业用水标准》(GBT19923-2005)2、采用安全、经济、实用、成熟的水处理新技术。
石英砂、活性炭过滤器设计常用参数
石英砂过滤器主要用于去除水中的悬浮物。
该设备与其它水处理设备配合，广泛地应用在给水净化、循环水净化污水处理等各类水处理工程中。
活性碳过滤器主要用于吸附水中游离氯（吸附力达99％），对有机物和色度也有较高的去除率。
是软化、除盐系统制纯水工艺的预处理设备。
滤料为活性碳。
设备主要材质为碳钢防腐、玻璃钢和不锈钢等。
设备规格注：过滤速度：8-10m3/h进水浊度：≤5mg/L；工作温度：常温工作压力：≤0.6Mpa;反洗压缩空气量：18-25L/m2.S滤料层高：1000-1200mm反洗强度：4-12L/m2.S;反冲洗时间：4-6分钟xx过滤器技术参数：1、运行参数设计滤速：8-10米/时期终水头损失：1.7米2、水质参数进水浊度小于15度，出水浊度小于3度反清洗强度：4-15升/秒·平方米进水浊度小于10度，出水浊度小于2度冲洗历时：5-7分钟滤料：xx3、水压垫层厚度：200-400毫米，滤层厚度：800毫米进水水压：≥0.04Mpa，反冲洗进水水压：≥0.15Mpa钠离子交换树脂使用时参考标准：1.PH范围：1-142.最高使用温度：氢型≤100°C钠型≤120°C3.型变膨胀率%：(H+-Na+)8-104.再生液浓度：NaCl：3-10%；HCl：4-5%；NaOH：4-5%5.再生液用量：NaCl：(8-10%)；体积：树脂体积=1.5-2:1HC1(4-5%)体积：树脂体积=2-3：1NaOH(4-5%)；体积：树脂体积=2-3：16.再生液流速：5-8m/h7.再生接触时间：30-60min8.正洗流速：10-20m/h9.正洗时间：约30min10.运行流速：10-40m/h。
石英砂、活性炭过滤器设计常用参数
石英砂过滤器主要用于去除水中的悬浮物。
该设备与其它水处理设备配合，广泛地应用在给水净化、循环水净化污水处理等各类水处理工程中。
活性碳过滤器主要用于吸附水中游离氯（吸附力达99％），对有机物和色度也有较高的去除率。
是软化、除盐系统制纯水工艺的预处理设备。
滤料为活性碳。
设备主要材质为碳钢防腐、玻璃钢和不锈钢等。
设备规格注：常用规格性能及其安装参数表（采用自动程序控制器时，请咨询供货商）活性碳过滤器技术参数过滤速度：8-10m3/h 进水浊度：≤5mg/L；工作温度：常温工作压力：≤0.6Mpa;反洗压缩空气量：18-25L/m2.S 滤料层高：1000-1200mm反洗强度：4-12L/m2.S; 反冲洗时间：4-6分钟石英砂过滤器技术参数：1、运行参数设计滤速：8-10米/时期终水头损失：1.7米2、水质参数进水浊度小于15度，出水浊度小于3度反清洗强度：4-15升/秒·平方米进水浊度小于10度，出水浊度小于2度冲洗历时：5-7分钟滤料：石英砂3、水压垫层厚度：200-400毫米，滤层厚度：800毫米进水水压：≥0.04Mpa，反冲洗进水水压：≥0.15Mpa钠离子交换树脂使用时参考标准：1.PH范围：1-142.最高使用温度：氢型≤100°C钠型≤120°C3.型变膨胀率%：(H+-Na+)8-104.再生液浓度：NaCl：3-10%；HCl：4-5%；NaOH：4-5%5.再生液用量：NaCl：(8-10%)；体积：树脂体积=1.5-2:1HC1(4-5%)体积：树脂体积=2-3：1NaOH(4-5%)；体积：树脂体积=2-3：16.再生液流速：5-8m/h7.再生接触时间：30-60min8.正洗流速：10-20m/h9.正洗时间：约30min10.运行流速：10-40m/h。
砂缸统一接口口径2014-9
二、玻璃纤维臭氧吸附罐技术参数表 型号 RS-OAC450-V03 RS-OAC650-V03 RS-OAC800-V03 RS-OAC900-V03 RS-OAC1200-V03-1 RS-OAC1200-V03(侧） RS-OAC1400-V03 RS-OAC1600-V03 RS-OAC1800-V03 RS-OAC2000-V03 RS-OAC2300-V03 RS-OAC2500-V03 直径（mm） 400 650 800 900 1200 1200 1400 1600 1800 2000 2358 2457 总高（含缸 缸体高度（mm） 头）（mm） 750 2000 2000 2000 1515 2000 1480 1800 2200 2120 2400 2740 2120 2400 2740 外接口径（英 寸）
1.5寸或2寸法兰 2寸或3寸法兰 2寸或3寸法兰 2寸或3寸法兰 2寸或3寸法兰 2寸或3寸法兰 4寸或6寸法兰 4寸或6寸法兰 6寸法兰 8寸法兰 8寸法兰
三、玻璃纤维臭氧反应罐技术参数表 型号 RS-OCC400-V03 RS-OCC650-V03 RS-OCC800-V03 RS-OCC1000-V03 RS-OCC1200-V03 RS-OCC1400-V03 RS-OCC1600-V03 RS-OCC1800-V03 RS-OCC2000-V03 RS-OCC2300-V03 RS-OCC2500-V03 直径（mm） 400 650 800 1050 1200 1400 1600 1800 2000 2358 2457 总高（都没 有含缸头） （mm） 750 2000 2000 2000 2000 1480 1800 2200 2120 2400 2740 2120 2400 2740 外接口径（英 寸）
6.1.15工段砂滤罐技术规格书
编号：伊朗 Tavazon 3号焦炉项目焦炉工程循环水泵房（6010）砂滤罐技术规格书总设计师室审审核设计山东省冶金设计院股份有限公司2011年12月2日通用阀门技术规格书本技术规格书仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的详细条文。
卖方提供的设备应能够满足规格书中的规定，包括功能、结构、性能参数等方面的技术要求，并保证符合有关国家、行业技术规范和标准以及买方提供的技术资料的要求。
技术规格书所使用的标准如与卖货方所执行的标准发生矛盾时，按较高标准执行。
在订合同之后，买方有权提出一些补充要求，具体项目由买卖双方共同商定。
1.设备编号（详见技术附表）2.设备名称砂滤罐3.技术数据4.功能立式砂滤罐用于净循环水旁滤处理。
5.主要组成砂滤罐：罐体、配套供应石英砂滤料、布水装置、所有气动阀、现场控制箱（设备本体至控制箱的接线电缆由厂家提供并负责安装）、压差表、地脚螺栓及其他必需的阀门、管件等。
6.技术要求1．砂滤罐壳体材质碳钢，厚度不小于8mm。
配对法兰–法兰执行标准ANSI标准。
2．用气动阀自动控制反洗操作；能实现定时、压差控制自动反冲洗。
过滤器采用4台90 m3/h石英砂滤罐，过滤总量Q=360 m3/h，滤后水回到冷水池，随着滤料间悬浮物增多，阻力增大，当阻力达到设定值，启动旁滤反冲洗供水泵（Q=300m3/h ,H=0.65MPa），同时，进水阀及出水阀关闭，反冲洗进水阀及排污气动阀打开，排污水进入污泥冲洗水处理设施。
3．控制方式：手动/自动控制；带进出口控制阀，均有机旁手动和自动联锁操作的功能。
所有配套设备均可在控制箱控制，具有手动/自动（压差和时间控制）转换开关，并预留与控制室的网络控制接口，可以实现机旁现场控制和控制室集中控制。
4．现场控制箱：对系统运行参数、检测参数、砂滤罐进出口控制阀故障信号、阀位信号、过滤器运行/反洗状态信号等进行实时显示，并预留与控制室的网络控制接口，可以实现控制室显示。
GLJ-1过滤机说明书
GLJ-1过滤机说明书
目录
一、名称与型号
二、适用范围
三、技术参数
四、结构原理及结构
五、注意事项
一、名称与型号
名称：过滤机
型号：GLJ-1
二、适用范围
本设备适用于除去糖浆、鲜奶、饮料等液体中各种肉眼看不见的固体杂质的净化。
两支过滤器交替使用，可不停机更换滤布，适于长期连续生产。
三、技术参数
四、设备原理及结构：
本设备全部采用不锈钢制造，是两个圆柱体组成，系单层不锈钢焊接结构，内外表面抛光，顶部装有放气阀，以便工作时放气之用。
管道接头经0.3MPa水压试验，该设备结构紧凑，操作方便，维修简单。
五、注意事项：
不得用含有氯离子的液体洗涤设备，不得贮存含有氯离子的液料。
流砂过滤器设计说明书
流砂过滤器设计说明书目录1流砂过滤器设计说明书 (1)1.1滤料粒径 (3)1.2滤层高度 (3)1.3滤速 (3)1.4砂循环速率 (4)1.5压缩空气气压、气量对出水水质的影响 (4)1.6 反冲洗水量确定[5] (4)2.流砂过滤器设计计算书 (5)2.1 流砂过滤器选择 (5)2.2 内循环流砂过滤器主体尺寸计算 (5)2.2.1 砂滤器直径和截面积计算 (5)2.2.2 流砂过滤器高度计算 (6)2.3 进、出水管线、反洗出水管线及环空流道设计及计算 (12)2.3.1 进、出水管线及反洗出水管线设计 (12)2.3.2 提砂管及环空流道设计 (13)2.4 布水器设计计算 (13)2.4.1 干管 (14)2.4.2 支管 (14)2.4.3 布水孔设计及计算 (14)2.5 空压机及气管线设计计算 (17)2.5.1 空压机选择 (17)2.5.2 气管线设计 (17)3 材料表 (18)4 设备表 (20)5 图纸 (20)6参考文献 (20)已知条件：来水流量Q=1m3/h，来水含油≤100mg/L,含悬浮物≤100mg/L,处理后出水含有≤20mg/L，含悬浮物≤20mg/L[1]。
1.1滤料粒径滤料粒径对连续式砂滤器的处理效果有重要影响，连续式砂滤器一般采用单一粒径的石英砂滤料。
根据相关文献[2]，处理含油废水及含有易粘结物质的原水时，通常使用有效直径为1.2mm、均质系数为1.4的均质石英砂。
1.2滤层高度砂层过低会导致一些微絮体及与滤料结合力较弱的物质不能被砂层截留，随出水流出；砂层过高易形成沙锥，堵住洗沙器的出砂口，反应器内的砂冲洗不完全，后期出水SS 浓度偏高。
为达到有效的过滤高度，滤床厚度可取0.8-1.4m。
[1]本设计选择0.8m。
1.3滤速根据相关文献[2] [3]，建议内循环连续式砂滤器的过滤速度小于12m/h。
本设计选择滤速ν=8 m/h。
1.4砂循环速率指石英砂滤料在过滤器内单位时间的下移距离，单位是mm/min。
