全业务代维培训教材-延伸系统(三)直放站引入对基站的影响
直放站培训资料
直放站培训资料一、直放站的定义与作用直放站是一种用于无线通信的设备，它主要起到增强信号覆盖的作用。
在一些信号较弱或者存在信号盲区的区域，直放站能够接收来自基站的信号，经过放大处理后，再发射出去，从而扩大了信号的覆盖范围，改善了通信质量。
比如说，在一些偏远的山区、地下室、大型建筑物内部等地方，由于距离基站较远或者受到建筑物遮挡等因素的影响，手机信号可能会非常微弱甚至没有信号。
这时，安装直放站就可以有效地解决这个问题，让用户能够正常地进行通信。
二、直放站的分类直放站根据其工作频段、传输方式和应用场景等不同，可以分为多种类型。
（一）按照工作频段划分1、 900MHz 直放站：主要用于 GSM 网络。
2、 1800MHz 直放站：适用于 DCS 网络。
3、 2100MHz 直放站：用于 3G 网络。
（二）按照传输方式划分1、无线直放站：通过接收和发射无线信号来实现信号放大。
2、光纤直放站：利用光纤作为传输介质，将基站信号传输到直放站进行放大。
3、移频直放站：将接收到的信号频率进行变换后再传输和放大。
（三）按照应用场景划分1、室内直放站：用于室内环境，如商场、写字楼、酒店等。
2、室外直放站：安装在室外，如山区、公路沿线等。
三、直放站的工作原理直放站的工作原理其实并不复杂。
它主要由施主天线、重发天线、低噪声放大器、功率放大器、滤波器等组成。
施主天线负责接收来自基站的信号，然后将其传输到低噪声放大器进行放大。
放大后的信号经过滤波器进行滤波处理，去除掉不需要的频率成分，只保留有用的信号。
接着，经过功率放大器进一步放大，最后通过重发天线发射出去，覆盖到信号较弱的区域。
在这个过程中，直放站需要对信号进行严格的控制和处理，以确保放大后的信号质量符合要求，不会对原有的网络造成干扰。
四、直放站的安装与调试（一）安装前的准备工作在安装直放站之前，需要进行现场勘查，了解信号覆盖的情况，确定直放站的安装位置和覆盖范围。
同时，还需要准备好所需的工具和材料，如天线、馈线、功分器、耦合器等。
直放站原理、维护资料
参数调整
根据网络实际情况，调整直放站 的各项参数，如增益、均衡等， 以优化信号传输性能。
干扰抑制
采取有效措施抑制干扰信号，如 加装滤波器、调整天线方向等， 以提高直放站抗干扰能力。
设备优化建议
设备选型
根据实际需求和场景特点，选择合适的直放站设备型 号，确保满足覆盖和容量需求。
成功案例二
案例名称
某山区高速公路直放站部署
案例描述
在山区高速公路上，由于地形复杂，信号覆盖较差。通过部署直放 站，实现了信号的有效覆盖，保障了高速公路上车辆的通讯需求。
成功原因
根据实际地形和信号情况，定制了专门的直放站设备，并采用了适当 的信号传输方式，确保了信号的稳定传输。
失败案例一
案例名称
某火车站直放站部署
常通讯。
失败原因
在规划阶段没有充分考虑周边环境和用户需求，同时缺乏有效 的干扰抑制措施，导致直放站运行时产生了负面影响。Biblioteka THANKS感谢观看
室内型直放站设备具有安装方便、信 号质量稳定等优点，但需要注意防尘 和散热问题。
室内型直放站设备包括信号源、耦合 器、直放站主机等。
直放站设备配件
直放站设备配件包括电源适配器、连接线、固定件等。
电源适配器用于提供稳定的供电电源；连接线用于连接各个设备；固定件用于将直 放站设备固定在相应位置。
直放站设备配件的质量直接影响设备的性能和使用寿命，因此需要选择质量可靠的 产品。
定期维护保养
月度检查
每月对直放站进行一次全 面检查，包括设备连接、 电缆状况、防雷接地等， 确保设备安全可靠。
性能测试
无线直放站培训教材
无线直放站与基站之间的传输链路中断或不 稳定，可能原因包括传输设备故障、光缆损 坏等。
故障排查流程和方法论述
电源故障排查
首先检查电源模块和供电线路是否正常，如有问题及时 更换或修复。
干扰故障排查
使用频谱分析仪等工具检测干扰源，确定干扰类型后采 取相应措施进行抑制。
ABCD
信号故障排查
检查天线和接收模块是否正常工作，可通过更换天线或 调整接收模块参数来尝试解决问题。
VS
发展趋势
未来，随着5G技术的普及和应用，无线 直放站将面临更多的发展机遇和挑战。一 方面，5G技术将带来更高的传输速度和 更大的容量需求，对无线直放站的性能提 出了更高的要求；另一方面，5G技术的 广泛应用将促进无线直放站市场的进一步 扩大和发展。同时，随着物联网、智能家 居等领域的快速发展，无线直放站也将不 断拓展其应用领域和市场空间。
无线直放站应用场景
01
扩大服务范围
在无线通信系统中，由于地形、建筑物等障碍物的遮挡，往往会造成一
些区域的信号覆盖不足。这时，可以通过在这些区域部署无线直放站来
扩大服务范围，提高信号覆盖质量。
02
消除覆盖盲区
在一些偏远地区或地下室等场所，由于信号传输距离远或穿透损耗大，
往往会造成信号覆盖盲区。通过在这些区域部署无线直放站，可以有效
维护保养策略及周期建议
维护保养策略
制定维护保养计划，定期检查设备运 行状态，及时清理灰尘、更换老化部 件等。
维护保养周期
建议每季度进行一次全面检查和维护 保养，确保设备处于良好状态。
维护保养记录
详细记录维护保养时间、内容和结果， 为设备管理和维护提供依据。
注意事项
在维护保养过程中，应注意安全规范， 避免对设备造成二次损害。
基站代维培训总结

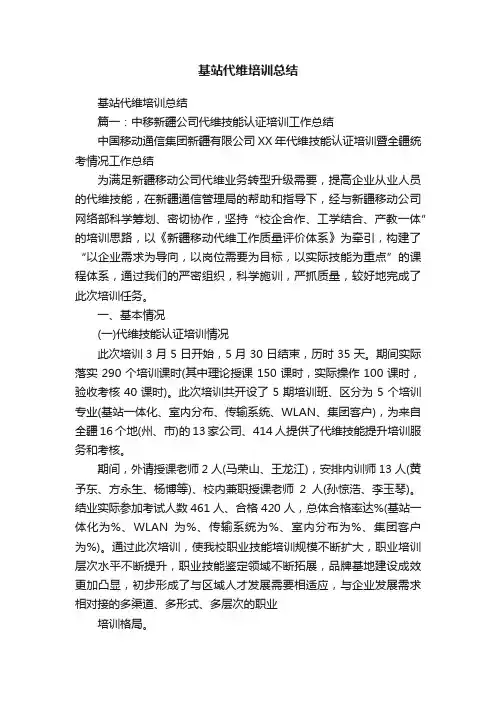

基站代维培训总结基站代维培训总结篇一：中移新疆公司代维技能认证培训工作总结中国移动通信集团新疆有限公司XX年代维技能认证培训暨全疆统考情况工作总结为满足新疆移动公司代维业务转型升级需要，提高企业从业人员的代维技能，在新疆通信管理局的帮助和指导下，经与新疆移动公司网络部科学筹划、密切协作，坚持“校企合作、工学结合、产教一体”的培训思路，以《新疆移动代维工作质量评价体系》为牵引，构建了“以企业需求为导向，以岗位需要为目标，以实际技能为重点”的课程体系，通过我们的严密组织，科学施训，严抓质量，较好地完成了此次培训任务。
一、基本情况(一)代维技能认证培训情况此次培训3月5日开始，5月30日结束，历时35天。
期间实际落实290个培训课时(其中理论授课150课时，实际操作100课时，验收考核40课时)。
此次培训共开设了5期培训班、区分为5个培训专业(基站一体化、室内分布、传输系统、WLAN、集团客户)，为来自全疆16个地(州、市)的13家公司、414人提供了代维技能提升培训服务和考核。
期间，外请授课老师2人(马荣山、王龙江)，安排内训师13人(黄予东、方永生、杨博等)、校内兼职授课老师2人(孙惊浩、李玉琴)。
结业实际参加考试人数461人、合格420人，总体合格率达%(基站一体化为%、WLAN为%、传输系统为%、室内分布为%、集团客户为%)。
通过此次培训，使我校职业技能培训规模不断扩大，职业培训层次水平不断提升，职业技能鉴定领域不断拓展，品牌基地建设成效更加凸显，初步形成了与区域人才发展需要相适应，与企业发展需求相对接的多渠道、多形式、多层次的职业培训格局。
(二)代维技能认证全疆统考情况10月27日、11月3日，我校还承担了全疆代维认证技能考核乌鲁木齐片区考生考试工作。
11月13日至12月5日，受通管局委托，我校抽组11人成立阅卷小组，协助通管局进行了阅卷和统分工作。
据统计，应考1816人，实考1629人，合格817人，合格率为%。
直放站培训材料
一、直放机用途在无线通讯中，发射机的功率是有限的，接收机的灵敏度也是有限的。
当某个区域的信号大到一定程度时，可以被接收机接收而成为有用信号；当信号的小到一定程度，接收机将无法识别其中的有用住处，这些小信号将成为无用的噪声。
在移动通讯网中，不同功率的基站信号能覆盖不同的地理范围。
所谓覆盖，是指移动台能够与基站进行正确无线通信的地理范围。
实际上，射频电波传播时，即使使用复杂的天线系统，由于地形、建筑物的阻挡或屏蔽以及基站距离等因素的影响，使得一些地区覆盖不到或覆盖不良，这就是所谓的“盲区”。
较易成为盲区的地域环境如下：地铁、隧道、峡谷、大型建筑物内、地下停车场、边缘郊县等。
当人口密集区的覆盖问题得到解决后，这些地方就显得比较重要，希望能够得到覆盖。
为了解决这类问题，再设一个基站也是可以的，但由于用户不多，而基站的投入较高，从而显得没有必要。
当然，为了解决这类问题，也可采用一种对射频信号直接进行放大的移动通信直放站，即：对所接收的某一施主基站的信号进行非变频放大后再发射出去进行覆盖，同时将直放站覆盖区内移动台的信号进行非变频放大后再转发给基站。
这样，一方面消除了数字或模拟蜂窝移动电话系统及集群无线通讯系统在覆盖区内的盲点或微弱信号区域；另一方面将施主基站信号引伸到原覆盖区以外其它城镇，工矿企业或高速公路等区域，延伸了基站的覆盖区域。
二、 我国移动通讯频段划分CDMA 或GSM 系统均采用频分双工方案（FDD ）。
不管是GSM 还是CDMA ，上行频段与下行频段相应载波频差规定为45MHz 。
图1 我国移动通讯频段划分图885~909MHz 上行930~954 MHz 下行 909~915MHz 上行954~960 MHz 下行 825~835MHz 上行870~880 MHz 下行中国移动中国联通中国联通行行行行行行行行行行三、移动通信直放机分类1．按功能对直放机分类A、宽带直放机宽带直放机的带宽为整个GSM或CDMA系统频段。
探析移动通信网络中直放站的作用
探析移动通信网络中直放站的作用受传输条件及成本等因素的影响，在部分网络覆盖的盲区建设基站，对运营商而言是很有难度的。
此种情况下，就必须选择基站覆盖的辅助手段——直放站。
直放站不仅能将通信的覆盖范围扩大，而且能起到合理调配基站间话务量的作用。
依据不同的划分标准，可以对直放站进行不同的分类。
直放站具有网络优化、盲区覆盖、室内覆盖以及话务平衡的作用。
但是直放站自身的特性决定了其对网络会产生一定的负面作用。
因此，在具体的工程实践之中，我们应从直放站自身的特性出发，将直放站对网络的负面影响降到最低。
标签：移动通信网络直放站光纤直放站网络覆盖网络基站0 引言实际上，移动通信的网络是没有办法实现完全的无缝隙的覆盖的，之所以如此是由多方面的原因造成的。
受传输条件及成本等因素的影响，在部分网络覆盖的盲区建设基站，对运营商而言是很有难度的。
此种情况下，就必须选择基站覆盖的辅助手段——直放站。
直放站可以被看做是运营商的“大覆盖、小容量”的目标得以实现的关键手段，这是因为直放站不仅能将通信的覆盖范围扩大，而且能起到合理调配基站间话务量的作用。
然而，使用直放站有时会对网络产生一定的负面影响，这是由直放站自身的特点所决定的。
通信设计的工作人员在具体的工程实践中需要解决的问题是：怎样从直放站设备的特点出发，借助于无线网络规划法，实现直放站作用的最大化以及克服相关的网络问题。
1 直放站的定义与分类直放站，又称中继站，实际上是一种双向放大器，既可以放大移动台的信号，也可以放大基站的信号。
直放站在上行链路中，在网络信号的覆盖区域中采集信号，很好的隔离了带外的信号（信号的隔离利用的是带通滤波器），功率放大器完成了滤波信号的放大任务，此后向待覆盖区域发送放大了的信号。
直放站在下行链路中，也是采用上述的工作方式，向基站发送经下行放大链路处理后的覆盖区内的移动台的信号，以完成基站和移动台之间的信号的传送。
依据不同的划分标准，可以对直放站进行不同的分类。
移动通信网中光纤直放站的应用及其干扰探析
光纤直放站相对于其他的直放站来说本身有一定的优势。光纤直放站是在光纤的基础上进行传输，并通过光信号的接收与转换来将其与偏远的地区建立连接，并且由于信号源相对稳定，使得最终的覆盖效果也较为理想，降低产生同频干扰的可能性，提高信号的增益，也有利于其信号功率发射的增强。光纤直放站的使用不会受到地理条件和天气的约束，并且也能够有效扩大其覆盖范围，对于地形复杂或者城镇处于较偏远的地区来说较为有用，因此光纤直放站在构成中的应用比较广泛。
1光纤直放站的工作原理及应用
1.1光纤直放站的工作原理
近端设备通常安装在基站的计算机室中，并且在传输来自基站的射频信号之后，使用双工器对相应模块的射频功能进行滤波。然后使用光学模块来实现电信号和光学信号之间的转换，并将光纤线路传输到远端机器。远端机会将模块内部的光信号转换为电信号，并使用双工器重新发送天线以实现区域覆盖的目的。
2光纤直放站的干扰及解决措施
2.1光纤直放站的干扰
①对基站的干扰由于电子器件本身存在热噪声，直放站在正常工作时不可避免都会有噪声电平输出，对于系统来讲，噪声越小越好，但是从实际角度出发，这点很难实现。在移动通信网络中加入光纤直放站设备之后，手机与基站会逐步增加其噪声，相应的也会影响到基站自身的敏感度，因此减少其应用的范围。信号从基站的发射机传送到光纤直放站的近端机的过程中，在路径中消耗的噪音为。因此，噪声增量与其路径消耗、直放站增益等有着较为密切的联系。而从其路径的消耗来看，其所有的损耗便是耦合器中所产生的耦合损耗。在实际的工程应用过程中，为尽可能的让直放站输入的信号在0dB，一般选择具有较高耦合比的耦合器，路径消耗值会处于50dB，而即便是设置为60dB的上行增益，也不会影响原来基站的灵敏度。还可将基站接收到直放站噪音与其底噪音叠加来进行计算，采用多个直放站同时并联来达到预期的覆盖信号目的，以此达到最佳的耦合效果。总体来说，主要需要考虑的是其基站与直放站产生的路径损耗以及其投入的直放站数量两项要素，来尽可能的降低对基站正常运作所带来的影响。②对覆盖范围的干扰光模块在光电转换过程中会丢失某些电信号，从而导致大量噪声。噪声通常为-135dBM/Hz。在近端单元射频信号进入光学模块之前，底噪声与光学模块的底噪声几乎可以忽略不计。因此，光纤直放站下行输出的本底噪声为：Np=-135dBm/Hz+Nfd+Gd≤-36dBm/30kHz远端单元的下行功率放大器应线性化，以减少对覆盖区域内其他信号的谐波干扰。关键词Leabharlann 移动通信网；光纤直放站；应用及其干扰
2.直放站对网络的影响
7.5
覆盖区全部转移10：0
直放站系统中的噪声问题
上行噪声增量△NF
GBTS-ANT
GREP-ANT Lpath
Repeater Grep NFrep
BTS
NFBTS
ANT
BTS-cable
ANT
LBTS-cable
LBTS-rep BTS
NF NFBTS+ΔNFBTS
Repeater NF Grep
Nrise 10
]
直放站噪声增量: ΔNFrep=10log [n+10 ] = ΔNFBTS - Nrise 噪声增量因子: Nrise = Grep -LBTS - rep
-Nrise 10
星形结构噪声增量因子
L1 L2 BTS
. . .
G1
G2
. . .
Ln
Gn
Nrise = G1 -L1 = G2-L2 = ….. = Gn -Ln
基站被转移覆盖区 直放站覆盖区
施主天线
直放站
BTS
2）直放站引入静态噪声与转移覆盖区大小成正比
直放站在放大用户信号的同时也放大直放站的微弱底噪， WCDMA底噪为-104dBm左右，这个噪声大小与直放站转移覆盖 区大小成正比，用下式表示： 引入底噪声=直放站底噪+直放站上行增益-直放站至基站的上行链路损耗
上行增益的调节应使得每个直放站到达基站的上行噪声电平相同。
串联结构噪声增量因子
BTS
L1
直放站1 G1
NF
L2
直放站2 G2
NF
.........
Ln
直放站n Gn
NF
Nrise=G1-L1 ， G2-L2=0， G3-L3 =0 ，…..Ln- Gn=0
直放站对施主基站影响
附件11----直放站对施主基站及周围基站的影响直放站对施主基站及周围基站的影响直放站对施主基站和周围基站的影响1、 引言CDMA 直放站作为解决CDMA 网络覆盖问题的主要解决方案之一，有建网速度快、成本低等特点。
直放站在提升网络覆盖性能的同时，也涉及对CDMA 网络本身一些性能的影响。
2、 对施主基站的影响对施主基站而言，直放站的加入，最大影响当属反向链路的噪声问题。
CDMA 系统反向链路属于噪声受限，随着用户数量的增加，反向链路的噪声能量增大，原基站服务区用户的服务质量有所下降是再所难免的，这种影响实际上不是关键。
最关键的应当说是直放站在没有用户接入情况下，如果参数设置不当也将对基站的反向链路的噪声恶化，从而造成对施主基站覆盖性能的影响。
下面对此进行详细描述。
CDMA 基站收发信台BTS 与CDMA 射频直放站反向链路等效电路如图1所示。
图1B 点是CDMA 基站的天线口，在不考虑直放站影响的前提下，BTS 收信机在该点的等效输入噪声电平可有下式表征：BTS BTS noise NF BW dBm P ++−=−log 10174 其中，BW 为收信机带宽，约为1.23MHz 。
在加入直放站以后，我们可以根据等效模型，获得BTS 收信机在A 点的等效输入噪声电平：total A total noise NF BW dBm P ++−=−−log 10174BTS BTSNF GG S Lp p NF G Re Re：BTS 增益：BTS 噪声系数：直放站反向增益：直放站反向噪声系数其中，)(Re Re Re S p BTSp S p total L G NF G L NF NF −++= A 点的噪声电平传递到B 点后变成： )(Re S p A total niose B total noise L G P P −+=−−−−由此，可以对直放站对BTS 收信机的影响进行定量的分析。
下表的数据是通过APPCAD 软件的仿真结果，并基于这样的假定：p NF Re 取5.0，空间传输损耗S L 取80dB ，BTS NF 取3.0，并以直放站反向链路增益为变量进行计算。
基站代维初级1答案
一、单选题1．拨测范围建议在在天线（）方向30左右米范围进行。
其他选项：A．主瓣B．旁瓣C．后瓣D．正下方答案： a2．拨打测试前需收集个小区（）频点。
A．BCCH B．PDCCH C．SDCCH D．TCH答案： a3．在进行语音测试时手机针对某一小区拨打时手机进行（）拨打。
A．锁频B．移频C．跳频D．调频答案： a4．如测试过程中发生单通或串音现象，不要挂断电话，应及时（）进行追踪处理。
A．通知后台相关部门B．关闭基站C．切断电源D．拉断传输答案： a5．语音测试采用手机相互（）的方式，拨叫、挂机采用（）方式，接听采用（）方式。
A．拨打、手动、自动B．拨打、自动、手动C．手动、自动、拨打D．手动、拨打、自动答案： a6．蓄电池组安装完成后，应在()小时内尽快对其进行均衡充电，均、浮充电压及时间应严格按照电池厂家的要求进行设定A．12 B．24 C．48答案： b7．天线增益是如何获得的？A．在天线系统中使用功率放大器B．使天线的辐射变得更集中C．使用高效率的天馈线D．使用低驻波比的设备答案： b8．馈线长度大于50米时，要求用（）”馈线，该类型馈线每100米的损耗（）当馈线长度小于50米时，要求用（）”馈线。
该类型馈线每100米的损耗（）A．7/8 5 dB 5/4 6.4 dB B．5/4 6.4 dB 7/8 5 dBC．5/4 5 dB 7/8 6.4 dB D．5/4 5 dB 7/8 5dB答案： c9．为了全面了解全组电池工作情况，每组电池至少选（）只以上的电池作为标示电池。
A．1只B．2只以上答案： b10．数字信号的特点是A．时间上连续，幅度上离散B．时间和幅度上均离散C．时间上离散，幅度上连续D．时间上连续，幅度上也连续答案： b11．由近端机和远端机二部分组成的设备是（）A．干放B．无线同频直放站C．塔放D．光纤直放站答案： d12．制冷系统脏堵常发生在（）。
A．冷凝器B．干燥过滤器C．蒸发器答案： b13．接地电阻测试要求山区小于()欧姆，平原小于()欧姆；如不到标准值，但一定要()A．5欧姆1欧姆等电位B．1欧姆5欧姆等电位C．6欧姆2欧姆等电位D．0.5欧姆0.1欧姆等电位答案： a14．7/8馈线最小弯曲半径为（）。
无线直放站培训教材
增益是无线直放站输出信号相对于输入信号的放大倍数，是衡量其信号放大能力的重要指标。覆盖范围则反映了 直放站在一定增益下信号传输的距离和覆盖面积。增益与覆盖范围相互关联，需要根据实际需求进行平衡选择。
抗干扰能力
总结词
抗干扰能力决定了无线直放站在复杂电磁环境中的工作表现。
详细描述
无线直放站在工作过程中可能会受到其他无线信号、电磁噪声等干扰源的影响。抗干扰能力强的直放 站能够更好地抑制干扰信号，保证传输信号的质量和稳定性。评估抗干扰能力时，需要考虑直放站对 不同干扰源的抑制效果以及其在各种环境下的表现。
03
无线直放站安装与调试
安装前的准备工作
了解无线直放站设备
准备工具和材料
熟悉设备的规格、性能、接口等，以 便正确安装和连接。
根据安装需要，准备相应的工具和材 料，如支架、电缆、连接器等。
确定安装位置
根据覆盖需求和环境条件，选择合适 的安装位置，确保信号覆盖范围和传 输质量。
安装步骤与注意事项
安装天线和馈线
连接设备和电缆
固定设备
根据设计要求，正确安 装天线和馈线，确保连
接牢固可靠。
将设备与电缆正确连接， 注意接口的防水和防尘。
将设备固定在支架上， 确保稳定可靠，同时注
意设备的散热。
安全注意事项
在安装过程中，注意遵 守安全规定，确保人员
和设备安全。
调试与优化
01
02
03
04
信号测试
测试无线直放站的信号覆盖范 围和传输质量，确保满足设计
地铁隧道
演示在地铁隧道等特殊环 境下，无线直放站如何克 服信号传输难题。
学员实践操作与指导
实践操作一
学员自己动手安装无线直 放站，了解设备结构和工 作原理。
基站代维培训材料-基站部分
基站代维培训材料－基站部分一、移动通信基础知识1、什么叫移动通信移动通信是指移动体之间，或移动体与固定体之间的通信。
通常移动通信是一个有线和无线相结合的通信系统，由于其可移动性特点，使人们随时随地进行各种信息交互成为可能。
移动通信是有线通信的延伸，与有线通信相比具有以下特点：1）终端用户的移动性：移动通信的主要特点在于用户的移动性，需要随时知道用户当前位置，以完成呼叫、接续等功能；用户在通话时的移动性，还涉及到频道的切换问题等。
2）无线接入方式：移动用户与基站系统之间采用无线接入方式，存在频率资源的有限性、用户与基站系统之间信号的干扰（频率利用、建筑物的影响、信号的衰减等）、信息（信令、数据、话路等）的安全保护（鉴权、加密）等。
3）漫游功能：移动通信网之间的自动漫游，移动通信网与其他网络的互通（公用电话网、综合业务数字网、数据网、专网、现有移动通信网等），各种业务功能的实现等（电话业务、数据业务、短消息业务、智能业务等）。
移动通信经历了由第一代模拟移动通信向第二代数字移动信的发展过程。
目前比较成熟的数字移动通信制式主要有TDMA和CDMA两种方式，其中采用TDMA多址方式的GSM体制发展最引人注目。
GSM是“Global System for Mobile Communications”（全球移动通信系统）的缩写。
八十年代初期，当模拟移动通信系统刚投入市场时，欧洲的电信运营部门就发现模拟移动制式在容量、兼容性以及业务能力等方面都存在着相当大的局限性。
1982年欧洲邮电主管部门会议（CEPT）成立了一个称作GSM的专题小组，当时的GSM意为“Group Special Mobile”，即移动通信特别小组，该小组的使命就是制定使用于欧洲各国的一种数字通信系统的规范。
经过6年的研究、实验和比较，最终就采用窄带时分多址（TDMA ）方式、规则脉冲激励－长期预测编码（RPE-LTP ）和高斯基带滤波最小频移键控调制方式（GMSK ）取得了共识，并制定了统一的技术规范。
培训移动通信直放站系统
培训移动通信直放站系统移动通信直放站系统（Mobile Communication Repeater System），简称MCRS，是一种集成传输、射频放大、信号处理和控制的移动通信网络扩容技术。
随着移动通信系统用户数量的不断增加，扩容已经成为一个不能回避的现实问题。
移动通信直放站系统就是解决这一问题的有效手段之一。
MCRS是一个完整的系统，它由多个单元组成，包括信号接收单元、信号放大单元、信号过滤单元以及控制单元。
其核心部件是射频放大器，通过对信号进行特定的放大处理来提高信号质量和传输距离，从而补充移动通信系统的容量。
MCRS的工作原理类似于中继器，接收到来自基站的信号后，在系统内转发信号，达到扩容的目的。
培训移动通信直放站系统，就是让用户深入了解和掌握这种技术的方法和操作。
在培训中，学员除了了解MCRS的基本原理、工作模式、结构组成和技术指标等，还要学会如何安装、调试、运行和维护MCRS。
具体来说，培训内容包括以下几个方面：1. MCRS的基础知识。
学员需要了解MCRS的产生背景、特点和优势，以及与其他扩容技术的比较。
此外，还需了解MCRS的工作原理、物理结构、组成要素和技术指标等。
2. MCRS的安装调试。
学员需要学会MCRS的安装位置、安装方法、连接模式和安全注意事项等，进而掌握信号衰减、干扰消除、回音消除等调试技术。
3. MCRS的运行管理。
学员需要了解MCRS的常见故障，以及相应的排除方法。
同时还需要学习MCRS的运行监控、指标评估和报表输出等管理技术。
4. MCRS的维护保养。
学员需要学会维护MCRS的各个组成单元，对其进行定期检测、清洁、保养等。
同时，还需要学会应对紧急情况，及时进行故障排除和修复工作。
总之，培训移动通信直放站系统是一项非常有意义的任务，它可以加强移动通信人员的技术实力，并为移动通信系统的扩容提供有力支持。
需要注意的是，在实践操作中，要时刻注意安全、保护设备，确保工作顺利进行。
无线维护岗位认证教材直放站介绍
*
移频传输直放站
移频直放站由主机设备和从机设备（置于需要覆盖区域）组成。 主机直接由基站耦合RF信号（或由无线接收基站RF信号）将基站的载频移到另一频率点上转发给从机。 从机再将被移动的频点还原到原基站的频率，从而实现了主机、从机的高隔离度和主机与从机之间的无线链接。
*
光纤直放站主要由光近端机、光纤、光远端机(覆盖单元)几个部分组成。 光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。 上行链路的工作原理一样，手机发射的信号通过接收天线至光远端机，再到近端机，回到基站。
*
直放站的组成
主要由施主天线、重发天线（工作天线）、馈缆系统、直放主机、功放、电源以及防雷、避雷系统等部分组成。 其中功放是核心部件，要求是超线性功放。
*
施主天线、工作天线
朝向基站的天线我们称施主天线或源天线，其作用是沟通基站和直放站间的链路，故一般采用方向性很强的定向天线。 直放站的重发天线或称工作天线采用方向性板状天线。 施主天线和重发天线之间必须保持足够的隔离度，否则很容易引起自激。
工作频带：同基站，一般只要求283频点即可。 直放站系透明传输，一般不会产生附加频率误差，但移频直放站例外（允许工作的移频频率应获得无线电管理局的批准），因它有频率变换，应要求输出频率变化不超过±5×10-8。
*
直放站的技术参数： 输出功率、增益、输入电平
01
02
03
*
直放站的技术参数： 带宽、带内波动和带外抑制
京信通信系统直放站维护技术培训
通过培训中的自主学习和案例分析环节，学员们学会了如何查找资料、 分析问题并寻求解决方案，自我学习能力得到了提升。
未来发展趋势预测
5G技术的广泛应用将推动直放站技术的升级换代
随着5G技术的不断发展和普及，直放站作为无线通信网络中的重要组成部分，将面临更高的性 能要求和更复杂的应用场景。
提升了实际操作技能
通过模拟演练和现场实操，学员们熟练掌握了直放站的安装、调试、维护和优化等实际操 作技能。
学员心得体会分享
增强了团队协作意识
在培训过程中，学员们分组进行实践操作，共同解决问题，深刻体 会到了团队协作的重要性。
拓展了专业视野
通过与行业专家和资深技术人员的交流，学员们对直放站领域的前 沿技术和未来发展趋势有了更深入的了解。
对直放站的性能进行测试和验证，确 保其满足使用要求和性能指标。
验收标准与流程介绍
制定详细的验收标准和流程，包括设备性能、信号覆盖、 安全性等方面的要求。
对验收过程中发现的问题进行记录和整改，确保直放站 能够正常运行并满足使用要求。
组织专业人员进行现场验收，对直放站的安装质量、调 试结果和使用效果进行评估和检查。
典型故障案例剖析
案例一
01
直放站无输出故障
案例二
02
直放站增益降低故障
案例三
03
直放站自激故障
故障原因分析及处理建议
原因一
设备硬件故障
原因二
传输线路故障
原因三
天馈系统故障
处理建议三
对于天馈系统故障，检查并调整 天线
处理建议二
对于传输线路故障，检查并修复 线路
处理建议一
对于硬件故障，及时更换故障模 块
项目培训(直放站工作原理及优化
项目培训（直放站工作原理及优化）直放站工作原理及优化鉴于今年省挪移公司对一类CQT点的指标极其重视，挪移公司对一类CQT点直接领导挂帅，由于部份一类点已安装直放站覆盖，且存在设备运行不稳定性，故本月项目结合实际，进行直放站优化培训，以期在日常测试过程中能充分利用掌握知识来解决问题，维持辖区内一类CQT点较高的指标水平。
一、 直放站的概念直放站，即是用于对无线信号进行中继放大转发的设备。
在挪移网络中，直放站是对宏基站的信号进行放大，而不是放大微蜂窝之类的信号。
在这里就存在一个“施主小区”的概念，所谓施主小区，即是信号被直放站进行放大的小区。
二、 直放站的用途在挪移通信网络中，可以通过使用各类直放站解决边远道路、小住宅区以及室内覆盖盲区，扩大覆盖范围。
特殊是这一两年起，直放站得到了迅速地发展。
现在，通过安装直放站以解决覆盖的场所普通是：高楼电梯、酒吧、娱乐广场、商场、酒店、工厂、有小段盲区的公路、铁路或者隧道以及小住宅区。
三、 直放站的分类直放站可以是室内安装，也可以是室外安装。
对于道路或者小村庄，直放站就是室外安装；而市区、城镇中的直放站基本是室内安装。
从类型上讲，直放站分选频直放站和宽带直放站。
选频直放站有2选频、4选频、6选频和最多8选频；而宽带直放站可以是整个900频段的放大，也可以是900频段中的某一频段。
选频直放站的价格与多少选频是相关的，2选频是最便宜的，而多选频则越贵。
所以，选取选频直放站时要考虑用户类型、话务量以及施主小区的频点数。
直放站，还分大功率和小功率的。
对于高楼电梯、大商场或者其它较大面积的室内覆盖，由于分布系统大、损耗多，所以普通需要33dBm满功率输出的直放站；而对于小酒吧之类，则可以是低功率的。
四、 直放站的组成普通来说，直放站包括：直放机、与BTS联系的天线、与MS联系的天线以及天线与直放机连接的馈线。
与BTS联系的天线，有八木天线和角反射天线。
在城区中，由于施主小区信号较强，所以普通是安装八木天线；而对于公路、铁路或者隧道，则是角反射天线，因为角反射天线有两个好处，有较强的方向性和较大的增益。
新人上岗人员“应知”公共题
目录第一部分公共科目 (1)（一）、代维企业资质基本标准和资源配置 (2)（二）、安全管理 (4)（三）、代维人员上岗认证管理办法 (9)（四）、代维人员技术等级评定办法 (12)（五）、代维人员服务工作准则 (14)（六）、通用仪表介绍 (16)（一）代维企业资质基本标准和资源配置A、填空题：1.在代维事业部下设质量管理小组和技术支撑队伍，质量管理小组负责全省代维工作的职能管理、质量控制和安全生产，技术支撑队伍负责全省重大和疑难故障处理的技术支持，以及人员培训和技能鉴定。
2.1个代维维护中心应至少配备1名主任，当该代维维护中心有50名及以上代维人员的，增设1名副主任。
3.1个代维维护中心应至少配备1名专业管理员和综合管理员，当该代维维护中心有50名及以上代维人员的，应各配置2人以上。
4.在代维办事处和代维维护中心下设综合管理小组，分别负责所属范围内代维工作的职能管理和生产管理。
5.快速响应小组负责属地大客户故障和投诉处理的快速响应，以及重大和疑难故障的技术支持。
6.代维公司应建立员工招聘、培训、上岗认证和技术等级评定等制度。
7.基站代维业务，每22个宏物理基站（边际站和微蜂窝按分公司代维合同代维单价折合）配置1人。
8.塔桅代维业务，每70座“35米及以上铁塔”（其他非标准站点按分公司代维合同单价折合）配置1人。
9.延伸系统代维业务，每45个“中等规模分布系统”（其他非标准站点按分公司代维合同单价折合）配置1人。
10.综合接入代维业务，、家庭客户每1500个“宽带客户”（其他政企、校园网、移动营业厅、家庭固话等客户数按分公司代维合同单价折合）配置1人。
11.管线代维，每70KM“管道”（其他非标准管线按分公司代维合同单价折合）配置1人。
12.除管线代维巡视员和检测员外，每代维维护中心和维护站点生产车辆均按每3.5人配置1辆车的标准进行配置，管线代维的巡检和盯防工作按10名巡视员和检测员配置1辆车的标准进行配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基站噪声增量：
ΔNF =10Log [1+ 10
BTS
Nrise
10
] ]
直放站噪声增量：ΔNFrep=10log [1+10 10
-Nrise
其中：Nrise = NFrep - NFBTS + Grep -LBTS-rep
Nrise —— 噪声增量因子
无线直放站对施主基站的影响
直放站对施主基站噪声的影响
设(NF)BTS=(NF)
rep
无线直放站对施主基站的影响
1个基站带多个（n）直放站的上行噪声分析
基站接收机输入端 传输 Ld1 BTS 直放站
(NF)rep1 (NF)rep2
(NF)rep -total
∑
Ld2
Ldn
(NF)repn
(NF)BTS (NF)BTS-total
设：1、所有直放站与基站有相同的NF：(NF)BTS=(NF)rep1=(NF)rep2…=(NF)repn 2、 所有直放站到达基站的噪声电平均相同 即有：Gr1-Ld1=Gr2-Ld2=…=Grn-Ldn=Grep-LBTS-rep
p
GREP-ANT
BTS NFBTS+Δ NFBTS
综合传输损耗
LBTS-rep
Repeater NFrep+Δ NFrep GRep
无线直放站对施主基站的影响
直放站对施主基站的影响 ---1个BTS＋1个直放站
BTS NFBTS+ Δ NFBTS 综合传输损耗
LBTS-rep
Repeater NFrep+ Δ NFrep
无线直放站对施主基站的影响
基站、直放站系统等效噪声系数与直放站上行增益Grep的数值表
Nrise (Grep-LBTS-rep）(dB)
+10 +9 +8 +7 +6 +5 +4 +3 +2 +1 0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -10
基站噪声系数增量 Δ (NF)BTS (dB)
n个直放站串联时的噪声分析
BTS
NFBTS
损耗
直放站1
Grep1
损耗
直放站2
Grep2
.........
损耗 损耗
直放站n
Gn
LBTS-Rep
L2
Ln
设：L2- G2 =L3- G3 = ….. =Ln- Gn =0dB
各直放站有相同的噪声系数NFrep，则基站端的总噪声系数NFBTS-total为：
无线直放站对施主基站的影响
直放站上行输出噪声功率对基站的影响
( 11 10 9 8 7 n=15 6 5 4 3 2 1 0 -16 -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 n=3 n=2 n=1 -4 -3 -2 -1 0 1 2 3 4 5 6 7 n=1 n=2
延伸系统代维基础知识
----直放站引入对基站的影响
杭州网策通信技术有限公司 2008年5月
无线直放站对施主基站的影响
无线直放站对施主基站的影响
基站与直放站连接原理
GBTS-ANT Lpath BTS NFBTS LBTS-cable ANT ANT LBTS-cable Repeater GRep NFre
Δ(NF)rep=10Log[1+10
Nrise 10
- rep)
(NFrep- NFBTS)+(Grep-LBTS-
10
]
直放站噪声增量：
]
无线直放站对施主基站的影响
直放站系统等效噪声
BTS
Ld
Grep (NF)rep (NF)re (NF) rep-total= NF rep +△NF rep
NFRep-NFBTS +GRep-LBTS-Rep
(NF)BTS-total = (NF)BTS + 10Log [1 + n· 10
每个直放站的系统噪声系数NFRep-total为：
10
]
NFRep-NFBTS +GRep-LBTS-Rep
(NF)rep-total = (NF)rep+ 10Log [n + 10
n=1,2,3….15
1个基站带n个 直放站，基站 、直放站系统 n=15 等效噪声系数 曲线图
n=6 n=5 n=4 n=3
n=1,2,3….15
(dB)
8 9
噪声增量因子 Nrise (当NFBTS-rep=NF-rep时，Nrise=Grep-LBTSrep)
无线直放站对施主基站的影响
直放站对施主基站的影响的分析
基站、直放站系统等效噪声系数与直放站上行增益曲线图
无线直放站对施主基站的影响
直放站对施主基站的影响 ---1个BTS＋N个直放站
基站噪声增量:
ΔNF =10log [1+ n· 10
BTS
Nrise
10
]
Nrise 直放站噪声增量:
ΔNF =10log [n+10
rep
10
]
噪声增量因子:
Nrise= NFrep - NFBTS + Grep -LBTS-rep
Gr1+Gr2…+Grn Grep= n
Ld1+Ld2…Ldn LBTS-rep= n
无线直放站对施主基站的影响
1个基站带多个（n）直放站的上行噪声分析
基站接收机输入端 传输 Ld1 BTS 直放站
(NF)rep1 (NF)rep2
(NF)rep -total
∑
Ld2
Ldn
(NF)repn
(NF)BTS (NF)BTS-total
L1 L2 Ln
BTS
G1
G2
.........
Gn
LBTS-Rep = L1+ L2+ ….. +Ln n
站之间的路径损耗数值，即：
GRep =
G1+G2+ ….. +Gn
n
从第2个直放站到达第n个直放站，其上行增益应等于与前一个直放
L1- G1 =0， L2- G2 =0 ，L3- G3 =0 ….. Ln- Gn =0
(dB) 12
基站噪声增量 △NFBTS=10Log[1+10
Nrise 10
]
N
10
噪声增量△NF
- rise 直放站级联噪声增量△NFrep=10Log[1+10 10 ]
8 6 4 2 0 -10 -8 -6 -4 -2 0 2 4 6 8 10 (dB) 噪声增量因子Nrise 当NFBTS-rep=NF-rep时， Nrise=Grep-LBTS-rep
(NF)BTS
p NFBTS-total =NFBTS +△NFBTS
基站等效总噪声系数
NFBTS=NFBTS
Nrise +10Log[1+10 10
]
直放站等效总噪声系数
噪声增量因子
NFrep=NFrep+10Log[1+10
-
Nrise 10
]
Nrise=NFrep- NFBTS + Grep- LBTS-rep
第一级
Grep
(NF)rep (NF)rep-total－系统等效噪声系 数
NF1=(NF)rep G1=Grep
(NF)rep NF1=10 10 Grep 10
线性值 NF3
(NF) rep-total=NF1+
NF2-1 G1
+
NF3-1 G1•G2
G1=10
级联等效噪声系数：
NFrep-total =(NF)rep+10Log[ 1+10 =(NF)rep+ Δ(NF)rep
10
]
串联直放站到达基站的上行噪声电平由第一个直放站的上行增益来控制。
无线直放站对施主基站的影响
直放站对基站噪声基底的影响数据表
噪声增量因子 基站噪声系数增量
Grep-Ld
Nrise =(Gr-Ld)
+3dB +2 dB +1 dB 0dB -1dB -2 dB -3 dB -4 dB -5 dB -6 dB -7 dB -8 dB -9 dB -10dB
基站总噪声系数
Nrise (NF)BTS-total=(NF)BTS+10log[1+n*10 10
]
每个直放站级联系统噪声系数 增量因子
(NF)rep-total=(NF)rep+10log[ n+10
Nrise 10 ]
Nrise=NFrep-NFBTS+Grep-LBTS-rep
无线直放站对施主基站的影响
10.4 9.5 8.6 7.8 7.0 6.2 5.4 4.8 4.1 3.5 3 2.5 2.1 1.7 1.5 1.2 0.97 0.79 0.63 0.51 0.4
直放站级联噪声系数增量 Δ (NF)rep (dB)
0.4 0.51 0.63 0.79 0.97 1.2 1.5 1.7 2.1 2.5 3 3.5 4.1 4.8 5.4 6.2 7.0 7.8 8.6 9.5 10.4
---1个BTS＋N个直放站的上行增益的确定
一、星形结构：
L1 L2 BTS
. . .
G1
G2
. . .
Ln
Gn
上行增益的调节应使得每个直放站到达基站的上行噪声电平同，
即：
