四路竞赛抢答器的设计
数字电子技术综合实验——四路竞赛抢答器的设计1 设计要求与方案论证1.1设计要求利用基本逻辑门电路、组合逻辑电路和触发器，设计一个四人抢答器，要求：①每个参加者控制一个按键，用其发出抢答信号。
②主持人有一个控制按键，用于将电路复位。
③开始后，先按动按钮者将其对应的发光二极管点亮，其他3人对该电路不起作用。
1.2 设计方案论证①方案一：用一片四D触发器74LS175和四输入2或非门CD4002实现。
四D触发器输出经四输入或非门到四路抢答按键开关，加到触发器的四个输入端，同时经四输入或非门和反相器作为四D触发器的时钟信号，四D触发器清零端经上拉电阻接电源，同时经过清零控制开关到地。
电路简单成本低，稍加扩展就能达到实用化。
②方案二：用一片八线－三线优先编码器74LS148、四RS触发器74LS279和七段译码器74LS48实现数显四路（八路）抢答器，电路稍显复杂，但功能较完善。
方案二电路比较完善，但成本较高，而本课题要求四路抢答，方案一电路简单成本低，性价比高，能够满足课题要求，故采用方案一设计。
2 抢答电路原理2.1 抢答电路框图控制电路由D触发器构成，完成基本的抢答功能。
主持人控制清零复位按钮，当有选手按动抢答键，对应的指示灯点亮，指示对应选手的编号，同时逻辑电路封锁其他按键抢答输入电路，禁止其他选手抢答。
2.2 四路抢答器电路设计四路抢答器在Multisim9.0环境下设计并仿真，设计电路如图1所示。
电路由4D触发器74LS175、4输入或非门CD4002、6反相器74LS04、4个抢答按键、1个清零复位按键和4个发光二极管组成。
抢答开始前，主持人按动“E”键清零复位，作好抢答准备，抢答队员开始抢答。
若“A”键按下，对应的指示灯LED1点亮，此时，若“B”键或“C”键或“D”键按下，均不改变显示状态，维持LED1灯亮，A队回答完问题后，开始下一题抢答前，主持人必须按动“E”键清零。
图1 四路抢答器电路图3 单元电路设计及元器件选择3.1 单元电路设计（1）控制单元控制单元由D触发器构成，接通电源时，输入状态为零，无输出指示，但由于触发器在电源接通瞬间，输出状态有不确定因素（由于本设计无开机复位电路），所以，在抢答前，主持人必须按一下“E”键清零，作好抢答前的准备。
4路抢答器课程设计报告
4路抢答器课程设计报告课程设计报告：4路抢答器一、设计背景和目标抢答器是一种常见的教学装置，用于增强学生参与课堂互动和竞争的积极性。
为了提高现有抢答器的性能和功能，本次设计决定设计一款4路抢答器，以满足现代教育教学的需求。
本设计旨在通过增加抢答器的路数，提高课堂互动和竞争的效果，促进学生参与讨论和思考，培养学生的团队合作和竞争精神。
二、需求分析1.提高路数：既有的抢答器系统只能支持单一路数，不利于多个学生同时参与抢答活动，因此设计4路抢答器，以支持更多学生参与抢答。
2.精准识别：抢答器需要准确识别学生按下按钮的时间顺序，并显示该学生抢答的排名，以减少争议和纠纷。
3.考虑后续扩展：设计的抢答器具备一定的可扩展性，以满足未来可能增加的路数需求。
4.易于使用：抢答器的使用应简单方便，对教师和学生来说操作简单、直观。
三、系统设计1.硬件部分：抢答器由中控主机和多个答题器组成。
中控主机负责控制答题器的启动、暂停和排名显示，答题器则用于学生参与抢答。
中控主机需要具备多路输入和输出接口，以支持多个答题器的同时工作。
2.软件部分：中控主机需要具备按键扫描、计时、显示学生抢答排名等功能。
答题器则需要具备按键输入和与中控主机的通信功能。
四、应用场景本款4路抢答器适用于中小学课堂教学。
教师可以通过抢答器让学生在课堂上积极回答问题，增强学生对知识点的理解和记忆。
在团队竞赛中，抢答器也可以作为评分工具，用于记录团队的答题水平。
五、教学效果和可操作性评价1.教学效果：抢答器可以增强学生的参与度和互动性，培养学生的团队合作和竞争精神，促进学生思考和讨论，提高教学效果。
2.可操作性评价：抢答器的设计考虑到了简单方便的操作，教师和学生只需按下按钮即可完成相应操作，无需复杂的设置和操作过程，易于上手和使用。
六、结论本次设计的4路抢答器满足了现代教育教学的需求，提高了学生参与度和互动性。
通过抢答竞赛，可以培养学生的竞争意识和思考能力。
四路数字抢答器课程设计
四路数字抢答器课程设计四路数字抢答器是一种在教学活动中广泛使用的设备，它不仅可以增加课堂的趣味性，还能提高学生的参与度和思考能力。
本文将详细介绍四路数字抢答器的设计原理、功能特点以及在教学中的应用。
四路数字抢答器是由四个独立的按钮组成，每个按钮上的数字代表一个选项或答案。
在教学中，老师可以设定问题或选择题，并通过按下相应的按钮来抢答。
系统会根据按钮的先后顺序确定回答问题的学生，并显示正确答案或给出相应的提示，以便进行评价和讲解。
四路数字抢答器的设计原理是基于无线通信技术。
设备通过无线信号与接收器进行信息传输，实现快速、准确的答题抢答功能。
同时，它还具备多个功能键，如开始、结束、重置等，在教学中提供了更多的操作便利。
四路数字抢答器具有多种功能特点，首先是全自动抢答，无需手动记录答题顺序，减少出错率。
其次，它支持多人同时抢答，可以满足大班级或团队竞赛的需求。
此外，抢答器还可以通过显示屏实时显示抢答结果，让学生们能够清晰地了解自己的答题情况。
在教学中，四路数字抢答器具有广泛的应用价值。
首先，它可以用于课堂互动环节，激发学生的学习兴趣和积极性。
教师可以设计各类问题，如知识点回顾、思考题、快速测验等，引导学生积极思考并主动参与。
其次，抢答器可以用于小组竞赛，增加学生之间的协作和竞争，培养他们的团队合作精神。
最后，它还可以用于考试复习，通过模拟考试环节，测试学生对知识点掌握的程度，发现并弥补薄弱环节。
总之，四路数字抢答器作为一种先进的教学辅助工具，不仅可以提高教学效果，还能增加课堂的趣味性。
教师在应用抢答器时，需要根据不同的教学目的和教学内容，灵活运用，借助抢答器的功能特点，提高教学质量，激发学生的学习兴趣和积极性。
同时，抢答器也需要与其他教学手段相结合，形成多样化的教学模式，使教育教学更加丰富多彩。
电子产品设计之四路抢答器的设计说明
电子产品设计之四路抢答器的设计-----------------------作者：-----------------------日期：《电子产品设计》设计报告设计时间： 2010年11月班级： 09网络工程4班姓名：报告页数： 7页工业大学课程设计报告设计题目四路抢答器的设计学院计算机学院专业 09网络工程班 4班学号 (合作者____号____)成绩评定_______教师签名_______一、设计任务和要求1.设计任务（1）设计一台可供4名选手参加比赛的智力竞赛抢答器。
用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器鸣响。
选手抢答时，数码显示选手组号，同时蜂鸣器鸣响，倒计时停止。
（2）分组： A负责抢答控制电路和定时电路。
B负责第一信号鉴别电路和核心控制电路。
2.设计要求（1）4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。
（2）给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。
（3）抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止。
抢答器具有定时（15秒）抢答的功能。
（4）当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响。
参赛选手在设定时间（15秒）抢答有效，抢答成功，扬声器响，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。
(5)如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警，并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
(6)用石英晶体振荡器产生频率为1Hz的脉冲信号，作为定时计数器的CP信号。
电子技术课程设计《数字显示4路抢答器》
数字显示4路抢答器
小组成员：杨祺杰 温宇轩 刘强
指导老师：陈龙
设计任务与要求
• 1．设计任务 • 设计一台可供4名选手参加比赛的智力竞赛抢答器。由主持人控制，
• • • •
抢答前锁定抢答器，抢答时开启电路；用发光二极管LED显示哪个选 手抢到。 2．设计要求 （1）4名选手编号为：1，2，3，4。各有一个抢答按钮和发光二极管， 按钮和发光二极管的编号都与选手的编号对应，也分别为1，2，3，4。 （2）给主持人设置一个控制按钮，用来控制系统清零和抢答的开始。 （3）抢答器具有数据锁存功能。抢答开始后，若有选手按动抢答按 钮，该选手编号立即锁存，封锁输入编码电路，禁止其他选手抢答。 抢答选手的编号一直保持到主持人将系统清零为止。
主要元器件
• 器件列表
锁存/译码/驱动器CD4511
• 锁存/译码/驱动器CD4511具有以下功能： • BI：4脚是消隐输入控制端，当BI=0 时，不
管其它输入端状态如何，七段数码管均处于 熄灭（消隐）状态，不显示数字。 • LT：3脚是测试输入端，当BI=1，LT=0 时， 译码输出全为1，不管输入 DCBA 状态如何， 七段均发亮，显示“8”。它主要用来检测 数码管是否损坏。 • LE：锁定控制端，当LE=0时，允许译码输 出。 LE=1时译码器是锁定保持状态，译码 器输出被保持在LE=0时的数值
设计方案
• 电路设计
• 电路由开关阵列电路、触发锁存电路、解
锁电路、编码电路、译码电路和显示电路 组成。
• 1、开关阵列电路：该电路由多路开关所组成，每一 •
• • •
名竞赛者与一组开关相对应。开关应为常开型，当按 下开关时，开关闭合；当松开开关时，开关自动弹出 断开。 2、触发锁存电路：当某一组开关首先被按下时，触 发锁存电路被触发，在对应的输出端上产生开关电平 信息，同时为防止其他开关随后触发而造成输出紊乱， 最先产生的输出电平反馈到使能端上，将触发电路封 锁。 3、解锁电路：一轮抢答完成后，应将触发器使能端 强迫置1或置0（根据芯片具体情况而定），解除触 发锁存电路的封锁，使锁存器重新处于等待接收状态， 以便进行下一轮的抢答。 4、编码电路：将触发锁存电路输出端上产生的开关 电平信息转换为相应的8421BCD码。 5、显示电路：将编码电路输出的8421BCD码经显示 译码驱动器，转换为数码管所需的逻辑状态，驱动 LED数码管显示相应的十进制数码。

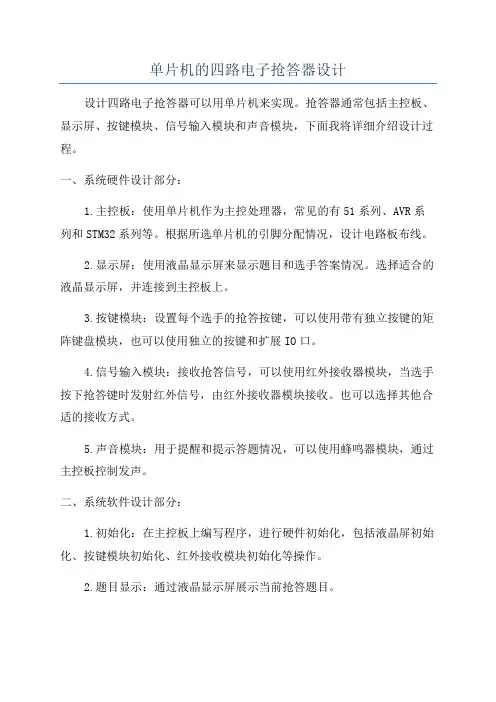

单片机的四路电子抢答器设计
单片机的四路电子抢答器设计设计四路电子抢答器可以用单片机来实现。
抢答器通常包括主控板、显示屏、按键模块、信号输入模块和声音模块，下面我将详细介绍设计过程。
一、系统硬件设计部分：1.主控板：使用单片机作为主控处理器，常见的有51系列、AVR系列和STM32系列等。
根据所选单片机的引脚分配情况，设计电路板布线。
2.显示屏：使用液晶显示屏来显示题目和选手答案情况。
选择适合的液晶显示屏，并连接到主控板上。
3.按键模块：设置每个选手的抢答按键，可以使用带有独立按键的矩阵键盘模块，也可以使用独立的按键和扩展IO口。
4.信号输入模块：接收抢答信号，可以使用红外接收器模块，当选手按下抢答键时发射红外信号，由红外接收器模块接收。
也可以选择其他合适的接收方式。
5.声音模块：用于提醒和提示答题情况，可以使用蜂鸣器模块，通过主控板控制发声。
二、系统软件设计部分：1.初始化：在主控板上编写程序，进行硬件初始化，包括液晶屏初始化、按键模块初始化、红外接收模块初始化等操作。
2.题目显示：通过液晶显示屏展示当前抢答题目。
3.抢答检测：主控板通过循环扫描检测按键状态，当检测到一些按键按下时，记录该选手抢答，并停止其他选手的抢答。
4.抢答结果显示：通过液晶显示屏显示抢答结果，标识各个选手的抢答顺序。
5.声音提示：根据抢答结果，通过蜂鸣器模块进行声音提示，例如正确答案和错误答案的不同提示音。
6.重复抢答：在抢答过程中，如果有选手重复抢答，可以通过程序进行判断并作相应的提示。
7.复位操作：可以设置一个复位按钮，用于清除抢答结果和重新开始抢答。
三、系统工作流程：1.开机初始化：主控板上电初始化，配置各个模块，显示“待机”状态。
2.显示题目：主控板从题库中读取题目内容，并通过液晶显示屏展示给选手。
3.抢答：选手按下抢答按钮，主控板检测到按键状态变化并记录抢答情况。
4.显示抢答结果：主控板通过液晶显示屏显示抢答结果，标识各个选手的抢答顺序。
