各种管螺纹区别

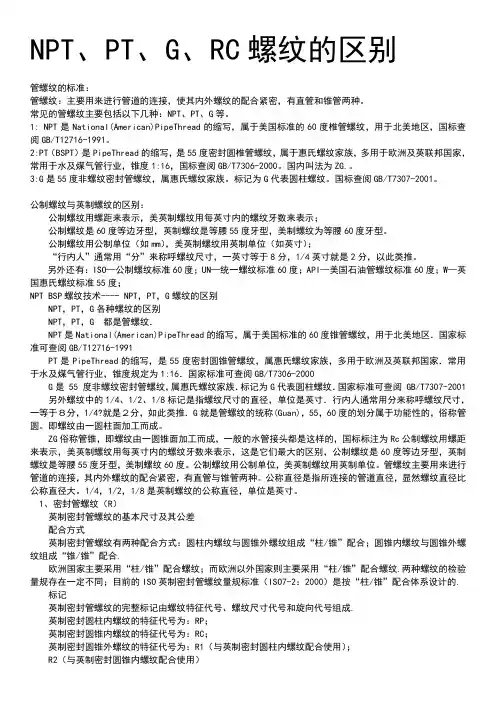

NPT、PT、G、RC螺纹的区别
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
NPT、PT、G、RC螺纹的区别
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
NPT、PT、G、RC螺纹的区别
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
R1、R2螺纹、G、Rp螺纹、Rc螺纹
R1、R2螺纹、G、R p 螺纹、R c螺纹------------------------------------------作者xxxx------------------------------------------日期xxxxR1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。
3、内外管螺纹只有一种公差带代号，因此省略不标。
4、螺纹副：尺寸代号只注写一次。
如Rc/R23/4，Rc只能和R2旋合；Rp/R13/4, Rp只能和R1旋合；5、R1和R2的区别：待继续。
6、左旋时加LH。
60 度锥管螺纹。
NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
美制一般密封圆锥管螺纹的特征代号：NPT美制一般密封圆柱内螺纹的特征代号：NPSCZG是密封圆锥管螺纹：等同于新标准中的R（外螺纹）和Rc（内螺纹）Z螺纹是布氏锥管螺纹,60度牙型角,是美国标准是NPT螺纹的旧称,而ZG 螺纹是55牙型角,它们都是靠螺牙密封的螺纹,还可以在螺纹牙加入填料增强密封的可靠性.G表示牙型角为55度的圆柱管螺纹，没有锥度，多用于水.油.气的管路及电器管路系统的联接中。
Z表示牙型角为60度的圆锥螺纹（布氏螺纹），锥度1：16。
还有ZG表示牙型角为55度的圆锥管螺纹，锥度1：16。
NPT、PT、G、RC螺纹的区别
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT〔BSPT〕是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位〔如mm〕，美英制螺纹用英制单位〔如英寸〕；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
NPT,NPTF,PT,G各种螺纹的区别
NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．1、NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹（牙型角为60°、螺纹锥度为1：16的管螺纹），用于北美地区．国家标准可查阅国家标准GB/T12716-1991（我国过去规定为K，后来规定为Z，现在改为NPT）；2、NPT ：美制一般用途圆锥管螺纹（密封）NPTF：美制干密封圆锥管螺纹使用时前者可以在螺纹副内填加密封介质，而后者则完全依靠螺纹自身形成密封，螺纹间无任何密封介质。
所以前者属于经济型螺纹，产品设计中常用，而干密封管螺纹则规定了较为严格的公差，属精密型螺纹，仅用在特殊场合。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样（螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
）3、PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-20004、G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推5、G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
6、ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc7、公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
NPT、PT、G、RC等管螺纹的区别
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是 55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
国标、英制、美制锥管螺纹分类标记区别
分类：1. 英制管螺纹（55°）包括：一般密封管螺纹（R），非密封管螺纹（G），韩国日本的旧英制管螺纹（PT、PF）2. 美制管螺纹（60°）包括：一般密封管螺纹（NPT、NPSC），干密封管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT），非密封管螺纹（NPSM、NPSL、NPTR、NPSH、NH、NHR）3.米制管螺纹（60°）包括：一般密封米制管螺纹（MC，MP），非密封米制管螺纹（M）。
参考《公制、美制和英制螺纹标准手册(第三版)》我国旧的机械制图标准里面：55°密封圆锥管螺纹代号为ZG，60°一般密封圆锥管螺纹代号为Z，我国新的机械制图标准里面：55°密封圆锥管螺纹改为柱内螺纹/锥外螺纹（RP/R1）[1] ，锥内螺纹/锥外螺纹（RC/R2）[2] ；60°一般密封圆锥管螺纹代号为NPT（参照美国标准制定）。
详情参见国标GB/T 7306-2000。
新旧标55°非密封圆柱管螺纹代号均为G。
标记英制管螺纹（55°）⑴55°英制密封管螺纹（R）[1-2]英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成。
当螺纹为左旋时，应在加注旋向代号“LH”；右旋螺纹的旋向代号省略不标。
①圆柱外螺纹与圆锥内螺纹[1]螺纹特征代号：RP ——表示圆柱内螺纹；R1——表示与圆柱内螺纹相配合的圆锥外螺纹；表示螺纹副时，螺纹特征代号为RP/R1（柱内螺纹/锥外螺纹）标记示例：尺寸代号为3/4的右旋圆柱内螺纹，标记为RP 3/4;尺寸代号为3/4的左旋圆柱内螺纹，标记为RP 3/4 LH;尺寸代号为3的右旋圆锥外螺纹，标记为R1 3；由尺寸代号为3的右旋圆柱内螺纹和圆锥外螺纹组成的螺纹副，标记为RP/R1 3②圆锥外螺纹与圆锥内螺纹[1]螺纹特征代号：RC——表示圆锥内螺纹；R2——表示与圆锥内螺纹相配合的圆锥外螺纹；表示螺纹副时，螺纹特征代号为RC/R2（锥内螺纹/锥外螺纹）标记示例：尺寸代号为3/4的右旋圆锥内螺纹，标记为RC 3/4;尺寸代号为3/4的左旋圆锥内螺纹，标记为RC 3/4 LH;尺寸代号为3的右旋圆锥外螺纹，标记为R2 3；由尺寸代号为3的右旋圆锥内螺纹和圆锥外螺纹组成的螺纹副，标记为RC/R2 3⑵ 55°英制非密封管螺纹（G）[3]英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成。
螺纹的区别和分类
一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。
R1、R2螺纹、G、Rp螺纹、Rc螺纹
R1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/；圆锥内螺纹与圆锥外螺纹的标准GB/；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。
3、内外管螺纹只有一种公差带代号，因此省略不标。
4、螺纹副：尺寸代号只注写一次。
如Rc/R23/4，Rc只能和R2旋合；Rp/R13/4, Rp只能和R1旋合；5、R1和R2的区别：待继续。
6、左旋时加LH。
度锥管螺纹。
NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
美制一般密封圆锥管螺纹的特征代号：NPT美制一般密封圆柱内螺纹的特征代号：NPSCZG是密封圆锥管螺纹：等同于新标准中的R（外螺纹）和Rc（内螺纹）Z螺纹是布氏锥管螺纹,60度牙型角,是美国标准是NPT螺纹的旧称,而ZG螺纹是55牙型角,它们都是靠螺牙密封的螺纹,还可以在螺纹牙加入填料增强密封的可靠性.G表示牙型角为55度的圆柱管螺纹，没有锥度，多用于水.油.气的管路及电器管路系统的联接中。
Z表示牙型角为60度的圆锥螺纹（布氏螺纹），锥度1：16。
还有ZG表示牙型角为55度的圆锥管螺纹，锥度1：16。
多用于高压.高温系统的管路联接中，内.外螺纹牙型间无间隙，不用填料而依靠牙型的变形来保证螺纹副的联接紧密性。
都是英制螺纹，牙型为圆弧形或三角形。
自来水管的管螺纹应该是ZG。
4分，6分的管每英寸14牙，1寸到6寸的管每英寸11牙。
R1、R2螺纹、G、Rp螺纹、Rc螺纹
G螺纹和R螺纹G是指非螺纹密封的管螺纹：牙型角55度，内外螺纹均为圆柱形的管螺纹，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路。
牙顶牙底均为圆弧形。
R是指用螺纹密封的管螺纹：牙型角55度，旋紧后具有密封性。
牙顶牙底均为圆弧形。
锥螺纹的锥度为1：16。
有两种配合：1）圆柱内螺纹/圆锥外螺纹，用于低压静载，如水、煤气管；2）圆锥内螺纹/圆锥外螺纹，用于高压和承受冲击的场合。
G是指非螺纹密封的管螺纹；R是指用螺纹密封的管螺纹：R1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/；圆锥内螺纹与圆锥外螺纹的标准GB/；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。
3、内外管螺纹只有一种公差带代号，因此省略不标。
4、螺纹副：尺寸代号只注写一次。
如Rc/R2 3/4，Rc只能和R2旋合；Rp/R1 3/4, Rp只能和R1旋合；5、R1和R2的区别：Rc是圆锥内螺纹代号，Rp是圆柱内螺纹，R是圆锥外螺纹代号（但是必须加脚标1或者2），的确不错，但是：与Rc圆锥内螺纹相配的是R1，譬如与Rc 1/4配的是R2 1/4（注意前面一个1是脚标）与Rp圆柱内螺纹相配的是R2，譬如与Rc 1/4配的是R1 1/4（注意前面一个1是脚标）。
GB/T 中款指出：Rp—表示圆柱内螺纹；R1—表示与圆柱内螺纹相配合的圆锥外螺纹。
GB/T 中款指出：Rc—表示圆缀内螺纹；R2—表示与圆锥内螺纹配合的圆锥外螺纹。
6、左旋时加LH。
锥管螺纹。
NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
各种管螺纹区分以及尺寸表
各种管螺纹区分以及尺寸表管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于8分，1/4 ?就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差（存在一定量的修约和调整）.再参照英制密封管螺纹的公差值提出英制非密封管螺纹的公差（公差由单向分布变为单向分布，放松顶径公差，放开底径公差）.三种螺纹提出的时间为：1841年，提出英国惠氏螺纹，1905年，颁布惠氏螺纹新标准（BS 84）.1905年，颁布英制密封管螺纹标准（BS 21）.1905年至1940年，由惠氏螺纹履行英制非密封管职责.1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）.欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R 7）；1961年，ISO提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中.ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分.英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前，ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后，ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时，仍然坚持采用1994年前的ISO标准.所以，2000年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹为一般用途的密封管螺纹，使用中要在螺纹副内加入密封添料.其特点是比较经济，加工精度要求适中.不加密封添料就可以保证密封连接的螺纹为干密封管螺纹.英制管螺纹体系内没有干密封管螺纹.密封管螺纹具有机械连接和密封两大功能；而非密封管螺纹仅有机械连接一种功能.所以密封管螺纹的精度要严于非密封管螺纹的精度.有些人看到非密封管螺纹的中径公差为密封管螺纹中径公差的一半，认为非密封管螺纹的精度高于密封管螺纹的精度，这种观点是不正确的，密封管螺纹对牙型精度有要求.其大径，中径和小径的公差是相同的；其牙侧角和螺距误差对密封性能有较大影响.而非密封管螺纹对牙型精度基本没有要求.其顶径公差大于中径公差；其底径没有公差要求.；另外，有些人认为可以用非密封圆柱内螺纹与密封圆柱外螺纹组成配合.这种观点也是错误的.这样做就等于放松了密封内螺纹的精度要求，管螺纹的密封就可能出问题.由于密封管螺纹的使用场合，加工精度，装配和检测等技术的不同，目前的管螺纹标准无法保证所有的符合标准规定的螺纹件都能实现密封.在英制密封管螺纹标准内无法提出统一的螺纹单项参数的精度要求.这些单项螺纹参数对密封性能有直接影响.目前，解决问题的根本出路是针对自己特定的产品，各个行业或公司制定自己的内控措施.这些参数的内控指标一般对外是保密的.对其它行业的公司也是不通用的，生产厂家对此要有清醒的认识.密封管螺纹标准不是万能的，密封问题可能需场家自己留心注意.1987年以前，我国没有美制和英制管螺纹标准.可是生产中又无法回避这两种国际普遍使用的管螺纹标准，为此，旧机械制图标准曾经自行规定过美制和英制管螺纹的标记代号，这些螺纹代号来源于汉语拼音字母，根本没有考虑与国外标准管螺纹标准代号是否一致.由于此标准只规定了螺纹代号而没有规定螺纹参数，同一个螺纹代号在不同企业或行业所表示的螺纹参数可能也有差异.出现废品时没有依据判断谁对谁错.1987至1991年，我国颁布了英制管螺纹标准.从此，管螺纹代号和标记应服从管螺纹标准的规定.旧机械制图标准所规定的管螺纹代号应该立即废止.1、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
国标管螺纹和各种螺纹讲解
国标管螺纹和各种螺纹讲解
国标管螺纹和各种螺纹的讲解如下：
1.国标管螺纹：也称为G螺纹，是一种55度的非螺纹密封管螺纹，主要用于水管、气管等管路的连接。
其标记为G，国家标准可查阅GB/T7307-2001。
2.直螺纹：也称为圆柱螺纹，是一种以螺旋形式缠绕在圆柱体或圆锥体上制成的连续凸起的螺旋线形的脊。
这种螺纹将旋转运动转换为线性运动从而实现线性移动物体。
3.锥型螺纹：也称为锥形螺纹，是一种由螺纹由一圆锥面加工而成的连续凸起的螺旋线形的脊。
这种螺纹常用于水管接头等需要配合的地方。
4.英制螺纹：以代号B的锯齿形螺纹为代表，只以单方向传递动力。
英制螺纹是等腰55度牙型，美制螺纹则是60度。
5.美制螺纹：美制螺纹分为粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
6.英寸制统一螺纹：在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
R1、R2螺纹、G、Rp螺纹、Rc螺纹
G螺纹和R螺纹G是指非螺纹密封的管螺纹：牙型角55度，内外螺纹均为圆柱形的管螺纹，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路。
牙顶牙底均为圆弧形。
R是指用螺纹密封的管螺纹：牙型角55度，旋紧后具有密封性。
牙顶牙底均为圆弧形。
锥螺纹的锥度为1：16。
有两种配合：1）圆柱内螺纹/圆锥外螺纹，用于低压静载，如水、煤气管；2）圆锥内螺纹/圆锥外螺纹，用于高压和承受冲击的场合。
G是指非螺纹密封的管螺纹；R是指用螺纹密封的管螺纹：R1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/；圆锥内螺纹与圆锥外螺纹的标准GB/；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。
3、内外管螺纹只有一种公差带代号，因此省略不标。
4、螺纹副：尺寸代号只注写一次。
如Rc/R2 3/4，Rc只能和R2旋合；Rp/R1 3/4, Rp只能和R1旋合；5、R1和R2的区别：Rc是圆锥内螺纹代号，Rp是圆柱内螺纹，R是圆锥外螺纹代号（但是必须加脚标1或者2），的确不错，但是：与Rc圆锥内螺纹相配的是R1，譬如与Rc 1/4配的是R2 1/4（注意前面一个1是脚标）与Rp圆柱内螺纹相配的是R2，譬如与Rc 1/4配的是R1 1/4（注意前面一个1是脚标）。
GB/T 中款指出：Rp—表示圆柱内螺纹；R1—表示与圆柱内螺纹相配合的圆锥外螺纹。
GB/T 中款指出：Rc—表示圆缀内螺纹；R2—表示与圆锥内螺纹配合的圆锥外螺纹。
6、左旋时加LH。
锥管螺纹。
NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
NPT、PT、G、RC螺纹有什么区别
NPT、PT、G、RC螺纹有什么区别NPT，PT，G都是管螺纹。
NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991。
PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000。
G是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001。
另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
1、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差1）配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO7-2：2000）是按“柱/锥”配合体系设计的。
2）标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥，加工外螺纹的有板牙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅国家标准GB/T12716-1991。
PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000。
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001。
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
BSP是英制圆柱管螺纹标准BSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度。
RC为55 度密封圆锥内管螺纹， GB/T7306.2-2000R2为圆锥内螺纹相配合的圆锥外螺纹 GB/T7306.2-20001、BSP是英制管螺纹。
不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。
BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
BSP.F.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3、英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
5、1/8 与NPT1/8螺纹有什么区别？应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹，国标号GB/T3707-20016、问英国标准管螺纹的英文代号是BSP吗？它有没有锥度的？代号应该是Ｇ，圆柱管螺纹，没有锥度8、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。
另：Rp与Rb有何不同，能相互代替使用。
管螺纹非螺纹密封的内外管螺纹,特征代号为G。
G1/2表示圆柱内管螺纹；G1/2A表示圆柱外管螺纹。
用于螺纹密封的管螺纹。
Rp－－表示圆柱内管螺纹；Rc－－表示圆锥内管螺纹；R －－表示圆锥外管螺纹。
螺纹代号示例:G1/2-LH表示非螺纹密封的左旋内螺纹，尺寸代号为1/2英寸。
RP和RB是不能交换使用的因为一个是55度牙一个是60度牙9、资料：(前面的言论大都建立在这条的基础之上)二部分管螺纹规格及工具前言管螺纹在自来水、煤气、油压系统等，我们生活中看不到的地方，普遍被使用。
用途也如耐密用、机械用、油井管用等，渐次被采用作专门使用。
如果有用途上的错误，可导致漏气、漏有等，重大事故的发生。
本文对管螺纹的适正使用法，有关工具（螺丝攻、螺模）的适正使用法，用螺纹规检验精度的方法等依序说明。
1.管螺纹的种类可分为英制与美制两大类，都用时，为推拔螺纹与平行螺纹的组合，如外螺纹、内螺纹都用推拔者或者平行者与对推拔外螺纹使用平行内螺纹者。
英制的螺纹角与韦氏螺纹第相同为55.JIS定PT,PS,PF等规格,在国际间普遍被采用. 美制者,凡是首字为N 者都是,其螺纹与美英统一螺纹系相同,为60.这些美制者,将不被JIS或者ISO采用,以美制管螺纹的名称,为合各种用途有多种在有关地方被使用. 公尺制是西德于1954年制定在DIN 158裹,其基准径及螺距为公尺制尺寸,但对一般还未普遍被使用.2.螺纹形状3.管螺纹的种类.符合,组合表名称符号分别特种组合外螺纹内螺纹英制管螺纹耐密结合用管用推拔螺纹（BS管用推拔螺纹） PT(BSP.Tr) ( ) ( ) 有时用PS的内螺纹(有时用BSP,PI的内螺纹)管用平行螺纹(BS管用平行螺纹) PS(BSP.PL) ( ) 正对外螺纹为PT(正对外螺纹为BS,PTR.)机械结合用管用平行螺纹(BS管用平行螺纹) PF(BSP.F.) ( ) ( )10、言论（参考）英制BSW，BSP惠氏螺纹，英制BSPT锥管螺纹也可选用英国螺纹标准ＢＳＰ惠氏螺纹，即我国圆柱管螺纹ＧG(BSP)非螺纹密封的管螺纹BSP管螺纹是沒有錐度，相當于國家標準管螺纹G.BSP英制管牙,规范 bs 21.2779 。
牙型角：55度BSPP螺纹就是55°圆柱管螺纹，一般都是手工加工,G是我们国家的管螺纹代号BSPP，用螺纹密封的管螺纹；BSPT，用螺纹密封的锥管螺纹；ISO标准采用BSP螺纹，中国采用ISO标准，找中国标准就是！！即GB/T 7306-1987。
BSP是英國標準相當于國家標準管螺紋G。
BSPP(即PF)英制直螺纹,BSP指的是一种英国标准管螺纹，为55度角11、英制管螺纹英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）.欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R 7）；1961年，ISO提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中.ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分.英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前，ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时，仍然坚持采用1994年前的ISO标准.所以，2000年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹为一般用途的密封管螺纹，使用中要在螺纹副内加入密封添料.其特点是比较经济，加工精度要求适中.不加密封添料就可以保证密封连接的螺纹为干密封管螺纹.英制管螺纹体系内没有干密封管螺纹.密封管螺纹具有机械连接和密封两大功能；而非密封管螺纹仅有机械连接一种功能.所以密封管螺纹的精度要严于非密封管螺纹的精度.有些人看到非密封管螺纹的中径公差为密封管螺纹中径公差的一半，认为非密封管螺纹的精度高于密封管螺纹的精度，这种观点是不正确的，密封管螺纹对牙型精度有要求.其大径，中径和小径的公差是相同的；其牙侧角和螺距误差对密封性能有较大影响.而非密封管螺纹对牙型精度基本没有要求.其顶径公差大于中径公差；其底径没有公差要求.；另外，有些人认为可以用非密封圆柱内螺纹与密封圆柱外螺纹组成配合.这种观点也是错误的.这样做就等于放松了密封内螺纹的精度要求，管螺纹的密封就可能出问题.由于密封管螺纹的使用场合，加工精度，装配和检测等技术的不同，目前的管螺纹标准无法保证所有的符合标准规定的螺纹件都能实现密封.在英制密封管螺纹标准内无法提出统一的螺纹单项参数的精度要求.这些单项螺纹参数对密封性能有直接影响.目前，解决问题的根本出路是针对自己特定的产品，各个行业或公司制定自己的内控措施.这些参数的内控指标一般对外是保密的.对其它行业的公司也是不通用的，生产厂家对此要有清醒的认识.密封管螺纹标准不是万能的，密封问题可能需场家自己留心注意.1987年以前，我国没有美制和英制管螺纹标准.可是生产中又无法回避这两种国际普遍使用的管螺纹标准，为此，旧机械制图标准曾经自行规定过美制和英制管螺纹的标记代号，这些螺纹代号来源于汉语拼音字母，根本没有考虑与国外标准管螺纹标准代号是否一致.由于此标准只规定了螺纹代号而没有规定螺纹参数，同一个螺纹代号在不同企业或行业所表示的螺纹参数可能也有差异.出现废品时没有依据判断谁对谁错.1987至1991年，我国颁布了英制管螺纹标准.从此，管螺纹代号和标记应服从管螺纹标准的规定.旧机械制图标准所规定的管螺纹代号应该立即废止.1、密封管螺纹（R）(国标号GB/T 7306-1987)英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹 (国标号GB/T3707-2001)英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2。
