带式输送机传动装置课程设计
机械设计基础课程设计带式输送机传动装置
机械设计基础课程设计带式输送机传动装置1. 设计选型：根据输送机的工作条件和要求，选择适当的传动装置。
常见的传动装置有齿轮传动、皮带传动和链传动等。
根据不同的需求，选择最合适的传动方式。
2. 齿轮传动：确定所需的传动比，根据输送机的工作要求和输送物料的性质，选择合适的齿轮传动比。
根据传动比，选择合适的主动轮和从动轮，确定齿轮的齿数和模数。
3. 皮带传动：确定所需的传动比和输送机的工作负载。
根据传动比和工作负载，选择合适的皮带类型和尺寸。
确定传动皮带的张紧装置和调节装置，以确保传动的稳定性和可靠性。
4. 链传动：根据输送机的工作负载和工作条件，选择合适的链传动类型和尺寸。
确定链条的张紧装置和轴的安装方式，以确保传动的稳定性和可靠性。
5. 设计传动结构：根据选定的传动方式，设计传动结构。
考虑到力学特性和布局要求，确定传动装置的位置和连接方式。
6. 传动系统的计算：根据输送机的工作条件和要求，进行传动系统的计算。
计算传动比、转速、功率等参数，确保传动装置满足输送机的工作要求。
7. 传动装置的选材和制造：根据传动装置的工作负荷和工作环境，选择合适的材料。
设计传动装置的零件尺寸并进行制造。
8. 装配和测试：按照设计图纸，完成传动装置的装配。
进行传动装置的测试，确保传动系统的正常运转和稳定性。
9. 优化和改进：根据测试结果和用户反馈，对传动装置进行优化和改进。
确保传动装置的性能和可靠性达到预期要求。
以上是一种可能的设计方案，具体的设计步骤和方法会因具体的工作条件和要求而有所不同。
在实际设计过程中，还需注意安全性、可维护性和成本等因素的考虑。
同时，还需具备合理的设计思路和实际操作能力，以提高设计的准确性和有效性。
大三机械课程设计说明书
机械设计课程设计计算阐明书设计题目: 带式输送机旳传动装置设计任务序号 2-3专业班学号设计者指导教师目录一、课程设计任务 .................................................... 错误!未定义书签。
二、传动装置总体设计 ............................................ 错误!未定义书签。
三、传动件设计 ........................................................ 错误!未定义书签。
四、装配草图设计 .................................................... 错误!未定义书签。
五、轴旳计算与校核 ................................................ 错误!未定义书签。
六、轴承基本额定寿命计算 .................................... 错误!未定义书签。
七、键旳挤压强度校核计算 .................................... 错误!未定义书签。
八、箱体构造旳设计 ................................................ 错误!未定义书签。
九、设计小结............................................................. 错误!未定义书签。
附件一......................................................................... 错误!未定义书签。
一、课程设计任务设计题目: 带式输送机旳传动装置设计1 。
传动系统示意图方案2: 电机→带传动→两级展开式圆柱齿轮(斜齿或直齿）减速器→工作机1—电动机；2—带传动；3—圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒2. 原始数据设计带式输送机传动装置中旳二级圆1 2 3 4 5 6 7 柱齿轮减速器, 原始数据如表所示：皮带旳有效拉力F4000 4500 3000 4000 3000 3200 4200 N输送带工作速度v0.8 0.85 1.20 1.00 1.40 1.30 1.00 m/s输送带滚筒直径d315 355 400 400 355 300 375 mm3. 设计条件1.工作条件: 机械厂装配车间；两班制, 每班工作四小时；空载起动、持续、单向运转, 载荷平稳；2.有效期限及检修间隔：工作期限为8年, 每年工作250日；检修期定为三年；3.生产批量及生产条件：生产数千台, 有铸造设备；4.设备规定: 固定；5.生产厂: 减速机厂。
机械设计课程设计

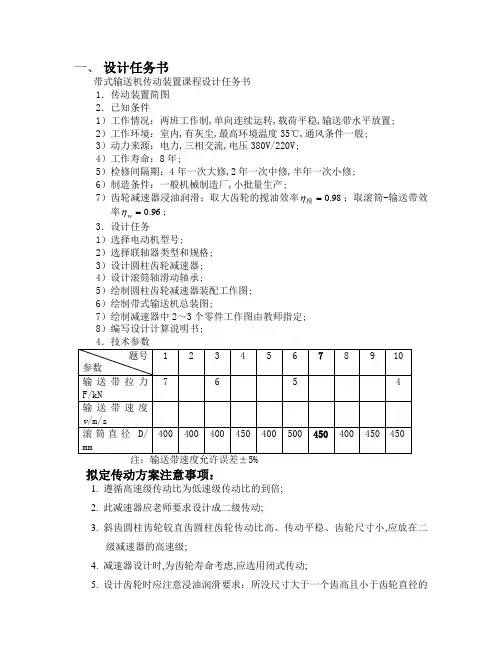

一、设计任务书
带式输送机传动装置课程设计任务书
1．传动装置简图
2．已知条件
1）工作情况：两班工作制,单向连续运转,载荷平稳,输送带水平放置;
2）工作环境：室内,有灰尘,最高环境温度35℃,通风条件一般;
3）动力来源：电力,三相交流,电压380V/220V;
4）工作寿命：8年;
5）检修间隔期：4年一次大修,2年一次中修,半年一次小修;
6）制造条件：一般机械制造厂,小批量生产;
η；取滚筒-输送带效7）齿轮减速器浸油润滑；取大齿轮的搅油效率98
=
.0
搅
η;
率96
.0
=
w
3．设计任务
1）选择电动机型号;
2）选择联轴器类型和规格;
3）设计圆柱齿轮减速器;
4）设计滚筒轴滑动轴承;
5）绘制圆柱齿轮减速器装配工作图;
6）绘制带式输送机总装图;
7）绘制减速器中2～3个零件工作图由教师指定;
8）编写设计计算说明书;
拟定传动方案注意事项：
1.遵循高速级传动比为低速级传动比的到倍;
2.此减速器应老师要求设计成二级传动;
3.斜齿圆柱齿轮较直齿圆柱齿轮传动比高、传动平稳、齿轮尺寸小,应放在二
级减速器的高速级;
4.减速器设计时,为齿轮寿命考虑,应选用闭式传动;
5.设计齿轮时应注意浸油润滑要求：所没尺寸大于一个齿高且小于齿轮直径的
六分之一;
6.因为是两级传动,所以减速器内最少需要三根轴;
7.确定轴的尺寸后,检查齿轮是否与轴干涉;。
机械设计课程设计--设计一带式输送机传动装置
机械设计课程设计--设计一带式输送机传动装置带式输送机传动装置，包含带轮、电机、传动机构、减速机等元件，是将物体从一端传送到另一端的运输工具。
一、带轮带轮的材料有橡胶、皮革、金属、塑料等多种。
其中橡胶带轮特别适用于低速、低载荷的应用，具有耐腐蚀、耐温度的优点，不易漏油、防滑，寿命长；而皮革带轮具有耐高温、透气性高、耐磨损的优点，广泛应用在汽车行业及电子行业测试机中；而金属带轮能经受高负荷、大扭矩，可满足高速度高负荷及高速度低负荷的要求；塑料带轮具有耐磨损、抗刮耐磨、轻重量的特点，适用于中低速的传动，具有节能的效果。
二、电机电机是带式输送机传动装置的核心元件，主要用于带式输送机所需的动力输出。
常用的电机有直流电机、交流电机及异步电机等，其中异步电机属高效率电机，具有功率大、开路启动电流小、抗干扰性能强、定子电路接线方便、行程可任意设定等优点，是近几年受到广泛认可的新型电机。
三、传动机构带式输送机传动装置的传动机构通常有滑动型、链式型及皮带式传动机构三种。
滑动型传动机构的特点是能够实现可控制的传动精度及调速范围，广泛应用在微电脑控制的机器人系统中；链式传动机构具有结构简单、装卸方便、承载能力强等特点，是裂变、压接、锻造机械设备的特殊传动；皮带式传动机构具有多段可调，多比例传动、转速大等优点，能够实现转速的连续改变，广泛应用于汽车、电子行业。
四、减速机减速机是带式输送机传动装置的重要组成部分，主要用于将高速的输入，降低到适合输出的倍数速度，多用于将电机高速的输出降到适用于驱动带轮的速度。
常见的减速机主要有齿轮减速机、齿条减速机、蜗杆减速机、摆线针轮减速机及柔性联轴器等。
齿轮减速机效率较高，耐磨性能好，但噪音较大，价格会高些；齿条减速机主要用于箱式结构传动机构，其传动量大，承重能力强；蜗杆减速机有较大的承载能力，适用于短距离的大扭矩传动；摆线针轮减速机属螺旋传动，承载能力较差，但整机噪音低，安全可靠；柔性联轴器能够实现输入转轴与输出轴的旋转同步，减少回转摆动的影响，属于特种传动装置。
带式输送机传动装置设计
带式输送机传动装置设计带式输送机传动装置设计1.1 课程设计的⽬的该课程设计是继《机械设计》课程后的⼀个重要实践环节，其主要⽬的是：（1）综合运⽤机械设计课程和其他先修课程的知识，分析和解决机械设计问题，进⼀步巩固和拓展所学的知识（2）通过设计实践，逐步树⽴正确的设计思想，增强创新意识和竞争意识，熟悉掌握机械设计的⼀般规律，培养分析问题和解决问题的能⼒。
（3）通过设计计算、绘图以及运⽤技术标准、规范、设计⼿册等有关设计资料，进⾏全⾯的机械设计基本技能的能⼒的训练。
1.2 课程设计要求1.两级减速器装配图⼀张（A0）2.零件⼯作图两张(A3)3.设计说明书⼀份4.设计报告⼀份1.3 课程设计的数据课程设计的题⽬是：带式输送机减速系统设计⼯作条件：单向运转,有轻微振动,经常满载，空载起动, 两班制⼯作，使⽤期限10年，三年⼀⼤修，输送带速度容许误差为±5%。
卷筒直径D=320mm，带速 =1.95m/s,带式输送机驱动卷筒的圆周⼒（牵引⼒）F=2.4KN2 传动系统⽅案的拟定2.1⽅案简图和简要说明图2-1根据要求设计单级蜗杆减速器，传动路线为：电机——连轴器——减速器——连轴器——带式运输机。
根据⽣产设计要求可知，该蜗杆的圆周速度V≤4——5m/s，所以该蜗杆减速器采⽤蜗杆下置式，采⽤此布置结构。
蜗轮及蜗轮轴利⽤平键作轴向固定。
蜗杆及蜗轮轴均采⽤圆锥滚⼦轴承，承受径向载荷和轴向载荷的复合作⽤，为防⽌轴外伸段箱内润滑油漏失以及外界灰尘，异物侵⼊箱内，在轴承盖中装有密封元件。
该减速器的结构包括电动机、蜗轮蜗杆传动装置、蜗轮轴、箱体、滚动轴承、检查孔与定位销等附件、以及其他标准件等。
2.2电动机选择由于该⽣产单位采⽤三相交流电源，可考虑采⽤Y系列三相异步电动机。
三相异步电动机的结构简单，⼯作可靠，价格低廉，维护⽅便，启动性能好等优点。
⼀般电动机的额定电压为380V根据⽣产设计要求，该减速器卷筒直径D=320mm。
带式输送机传动装置设计毕业设计
F0 =500* Pc /v*z(2.5- K )/ K +qv*v=500*12.1/(7.64*9)*(2.50.95)/0.95+0.10* 7.642 =149.3N
轴上载荷
FQ =2* F0 sin( 1 /2)=2*9*149.3*sin(162.6°/2)=2656.5N
齿根弯曲疲劳强度计算 齿面系数
YFa1 =2.72
YFa2 =2.38
带式输送机传动装置设计
8
应力修正系数 重合度系数
YSa1 =1.66
YSa 2 =1.78
Y =0.25+0.75/ av =0.25+0.75/0.85=0.66 K F
K A * Ft /b<100N/mm
齿间载荷分配系数
减速箱输入轴 n1 =
带式输送机传动装置设计
4
486 .7 =235.1 r/min 2 235 .1 低速轴 n3 = =58.8 r/min 4
高速轴 n2 = 各轴输入功率:
P0 = Ped =11kw
P 1=P ed *0.95=10.45kw P2 = P 1 *0.98*0.97*0.98=9.73KW
带式输送机传动装置设计
3
3 设计计算过程及说明
3.1 选择电动机
3.1.1 电动机类型和结构型式选择
Y 系列笼型三相异步电动机,卧式闭型电电动机。
3.1.2 选择电动机容量
工作机所需功率Βιβλιοθήκη Pw FV 4200 * 1.9 = =7.98kw 1000 1000 60 *1000 * V nw =80.7r/min 3.14 * d
K F =1/ Y =1/0.66=1.56
自动送料带式输送机传动装置的设计_课程设计
课程设计题目自动送料带式输送机传动装置地设计教学院机电工程学院专业交通运输班级姓名指导教师（二）工作条件该传动装置单向传送，载荷有轻微冲击，空载起动，两班制工作，使用期限5年（每年按300天计算），运输带容许速度误差为5%.（三）运动简图（四）设计计算说明书内容0．封面（题目、班级、姓名、学号、指导老师、时间）1．目录（标题、页次）2．设计任务书（装订原发地设计任务书）3．前言（题目分析、传动方案地拟定等）4．电动机地选择5．传动装置运动参数和动力参数计算（计算总传动比、分配各级传动比、计算各轴转速、功率和扭矩）6．V带传动设计计算7．齿轮（斜齿圆柱齿轮）传动设计计算8．轴地设计计算9．轴承地选择和计算10．键联接地选择和校核11．联轴器地选择12．减速器箱体地设计（包括主要结构尺寸地计算及必要地说明）第五章 轴地设计5.1低速轴地结构设计低速轴地参数见表 工程 II P /kW X n /r •1min - 参数 5.9 1195.1.1轴上零件地布置对于单级减速器，低速轴上安装一个齿轮、一个联轴器，齿轮安装在箱体地中间位置；俩个轴承安装在箱体地轴承座孔内，相对于齿轮对称布置；联轴器安装在箱体地外面一侧.为保证齿轮地轴向位置和轴承润滑，还应在齿轮和轴承之间加一个挡油板.5.1.2零件地装拆顺序轴上地主要零件是齿轮，齿轮地安装可以从左侧装拆.从方便加工地角度选轴上地零件从轴地左端装拆，轴承盖、轴承、挡油板、齿轮一次从轴地左端装入，右端地轴承从右端装入. 5.1.3轴地结构设计 为便于轴上零件地安装，把轴设计为阶梯轴，后段轴地直径大于前段轴地直径，低速轴地具体设计如下 轴段①安装轴承，用度端盖和挡油板轴向固定轴段②高于轴段①，用来安装齿轮 轴段③高于轴段②，用来定位齿轮轴段④低于轴段③，方便安装轴承； 齿轮在轴段②上用键轴向固定.轴段⑤低于轴段④形成轴肩，用来定位联轴器 低速轴地结构如下图所示5d 4d 3d 2d 1d⑥计算危险截面直径轴地材料为45钢调质B σ=650MPa,][1b -σ=60MPa31][1.0b eM d -≥σ=37mm.受键槽影响取d=39mm<45mm 满足. 5.4.3绘制低速轴地计算简图为计算轴地强度，应将载荷简化处理，斜齿圆柱齿轮，其受力可分解为圆周力Ft 、径向力Fr ，轴向力Fa.两端轴承可简化为一端活动铰链，一端为固定铰链.为计算方便，危险截面选择安装齿轮地轴段中心位置，位于两个支点地中间，距1支座距离为L/2=47.875mm.T=473000N.m md=39mm5.5高速轴地结构设计 高速轴参数工程 II P /kW X n /r •1min -参数6.245055.5.1轴上零件地布置高速轴为齿轮轴其上安装一个带轮，齿轮在箱体地中间位置；俩个轴承安装在箱体地轴承座孔内，相对于齿轮对称布置；为保证轴地轴向位置，还应在齿轮和轴承之间加一个挡油板. 5.5.2轴地结构设计为便于轴上零件地安装，把轴设计为阶梯轴，后段轴地直径大于前段轴地直径，高速轴地具体设计如下 轴段①安装带轮，用键轴周向固定 轴段②高于轴段①形成轴肩，用来定位带轮 轴段②安装轴承，挡油板 轴段③为齿轮；轴段④直径应和轴段②直径相同，以使左右两端轴承型号一致.用挡油板和端盖轴向定位.高速轴地结构如下图1d 2d 3d 4d5.5.3确定各轴段地尺寸高速轴为齿轮轴其材料为20GrMnT ，取A=985.6.3绘制低速轴地计算简图为计算轴地强度，应将载荷简化处理，斜齿圆柱齿轮，其受力可分解为圆周力Ft、径向力Fr，轴向力Fa.两端轴承可简化为一端活动铰链，一端为固定铰链.危险截面选择齿轮地轴段中心位置，位于两个支点地中间，距1支座距离为L/2=46.375mm第六章轴承、键和联轴器地选择d=29mm6.2.2校核键地强度轴段①上安装带轮静联接校核挤压强度:L=L-b ,T=12000N.mm轴段①：1pσ=dhlT4=62.52/mmN小于许用应力合理所以键连接强度满足要求6.3选择轴承及计算轴承寿命6.3.1轴承型号地选择高速轴选轴承类型为圆锥滚子轴承，型号为30208低速轴选轴承类型为圆锥滚子轴承，型号为302116.3.2轴承寿命计算低速轴：正常使用情况，查【2】P279表16-8和16-9得: ft= 1,fp=1.2,ε=3 查[1]P79表6-7:轴承30211 d=55mm,基本额定动载荷Cr=90800N,基本额定静载荷Co=115000N，临界系数e=0.4，当A/R<=e时x=0.5,y=1.5①计算轴承受力径向力NFFRBNFFRAHvHv3242239522222121=+==+=②轴向外载荷Fa=1272N③派生地轴向力SNyRBSBNyRASA108027982====④计算轴承地轴向载荷因为SB与轴向外载荷方向相反切SB=1080N,Fa+SA=2072NSB<Fa+SA所以轴承B端为压紧端.故此两轴承轴向载荷为AB=Fa+SA=2070N。
皮带输送机传动装置-课程设计
皮带输送机传动装置-课程设计1. 引言皮带输送机传动装置在物流、矿山等行业中起着重要的作用。
本文旨在通过课程设计来探讨皮带输送机传动装置的设计原理和相关要点。
2. 传动装置的选择选择合适的传动装置对于皮带输送机的正常运行至关重要。
在选择传动装置时，需要考虑以下几个因素：- 载荷能力：根据输送机的载荷，选择能够承受该载荷的传动装置。
- 传动效率：选用高效率的传动装置以减少能量损失和提高运行效率。
- 使用环境：根据使用环境的特点选择耐用、适应性强的传动装置。
- 维护成本：考虑传动装置的维护成本，选择易于维护和维修的装置。
3. 传动装置的设计原理传动装置的设计原理主要包括以下几个方面：- 驱动装置：选择适当的驱动装置，如电动机、液压马达等。
- 传动系统：确定传动装置的传动比、传动方式，如齿轮传动、链条传动等。
- 结构设计：设计传动装置的结构，保证其稳定性和安全性。
- 辅助装置：考虑加装辅助装置，如制动器、紧固装置等，以提高传动装置的性能。
4. 课程设计要点在进行课程设计时，应注意以下要点：- 确定课程设计目标和任务，明确设计要求和限制条件。
- 进行必要的理论研究，了解有关的知识和技术。
- 选择合适的设计方案，进行相关计算和分析。
- 绘制传动装置的设计图纸，详细标注各部件和参数。
- 进行模拟仿真或实物模型试验，验证设计的可行性和稳定性。
- 对设计结果进行评估和改进，提出可行的改进建议。
5. 总结通过课程设计分析和探讨皮带输送机传动装置的设计原理和要点，可以帮助我们更好地理解和应用相关知识。
在课程设计过程中，应注重理论研究、实践探索和创新思维，以提高设计的准确性和可行性。
带式输送机传动装置课程设计
目录第一部分设计任务书 (1)第二部分传动方案分析 (2)第三部分电动机的选择计算 (3)第四部分传动装置运动和动力参数的选择计算 (4)第五部分传动零件的设计及计算 (5)一、齿轮设计计算 (5)1、1轴和2轴啮合齿轮设计计算 (5)2、2轴和3轴啮合齿轮设计计算 (10)二、链轮的设计计算 (13)第六部分减速器轴及轴承装置、联轴器、键的设计计算 (16)一、1轴及轴上联轴器、轴承、键的设计计算 (16)二、2轴及轴上轴承、键的设计计算 (20)三、3轴及轴上轴承、键的设计计算 (24)第七部分润滑和密封方式的选择、润滑油和牌号的确定 (27)第八部分箱体及附件的结构设计和选择 (27)第九部分设计小结 (30)第十部分参考资料 (30)第一部分、设计任务书设计题目：带式输送机传动方案：电机→两极圆柱齿轮（直齿或斜齿）减速器→链传动→工作机设计参数：设计要求：1）输送机运转方向不变，工作载荷稳定2）输送带鼓轮的传动效率取为3）工作寿命为8年，每年300个工作日。
每工作日16小时设计内容：1）装配图1张2）零件图3张3）设计说明书一份指导老师：夏红梅第二部分、传动方案分析题目：带式输送机传动装置传动方案：电机→两极圆柱齿轮（直齿或斜齿）减速器→链传动→工作机设计参数：设计要求：1).输送机运转方向不变，工作载荷稳定。
2).输送带鼓轮的传动效率取为。
3).工作寿命为8年，每年300个工作日，每日工作16小时。
4）带式输送机提升物料：谷物、型沙、碎矿石、煤等等。
特点及应用：结构简单，但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。
高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。
由于高速级直接接电动机输出轴，所以高速级宜用圆柱斜齿轮，低速级用圆柱直齿轮。
装置分布如图：辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等。
带式输送机传动装置设计
带式输送机传动装置设计1. 引言带式输送机是工业生产中常用的物料输送设备之一。
传动装置是带式输送机的重要组成部分，其设计直接影响到输送机的性能和运行效果。
本文将对带式输送机传动装置的设计进行介绍，包括传动比的确定、传动元件的选择以及传动装置的布置等内容。
2. 传动比的确定传动装置的传动比是指输送机输出轴的转速与输入轴的转速之比。
通过合理地选取传动比可以实现输送机所需的速度和扭矩要求。
传动比的确定需要考虑输送机的工作条件和要求，以及电机的特性。
传动比的计算公式为：传动比 = (输出轴转速) / (输入轴转速)根据输送机的输送能力要求，可以确定输送机的出料速度。
根据电机的额定转速和工作转矩，可以确定输送机的输入轴转速。
通过这两个参数，可以计算得到传动比，并选择合适的齿轮传动或皮带传动来实现所需的传动比。
3. 传动元件的选择选择合适的传动元件对于传动装置的性能和寿命都具有重要影响。
常见的传动元件有齿轮、链条和皮带等。
根据实际情况，选择合适的传动元件可以提高传动效率、减小噪音和振动，并延长传动装置的使用寿命。
3.1 齿轮传动齿轮传动是一种常用的传动方式，其优点是传动效率高、传动比稳定。
在选择齿轮传动时，需要考虑齿轮的模数、齿数、材料等因素，以确保传动装置的可靠性和经济性。
3.2 皮带传动皮带传动在带式输送机中广泛应用，其优点是传动平稳、噪音小、维护方便。
在选择皮带传动时，需要考虑皮带的材料、带轮的尺寸和形状、张紧装置等因素。
3.3 链条传动链条传动适用于输送机的较大功率传动，具有传动效率高、输送能力大的特点。
在选择链条传动时，需要考虑链条的规格、链轮的尺寸、润滑方式等因素。
4. 传动装置的布置传动装置的合理布置可以提高传动效率、减小空间占用，并便于维护和检修。
通常，带式输送机的传动装置分为内置式和外置式两种布置方式。
4.1 内置式布置内置式传动装置将传动元件集中在输送机的机壳内，具有结构紧凑、占地面积小的优点。
机械设计课程设计带式输送机传动装置
机械设计课程设计带式输送机传动装置目录一、课程设计任务书1.1设计要求二、传动装置运动学计算2.1 电动机的选择2.2 确定总传动比、分配传动比2.3 计算各轴功率、转速和扭矩三、带传动设计3.1 选择带的剖面型号3.2 计算带传动的主要尺寸和带的根数四、齿轮传动计算4.1 选择齿轮材料4.2 计算和确定齿轮传动的主要参数4.3 确定齿轮的结构和主要尺寸五、轴的设计计算5.1 轴的初步计算5.2 轴的结构设计5.3 轴的强度计算六、联轴器选择七、键的选择、计算八、滚动轴承选择计算九、减速器结构设计9.1 确定箱体的结构和主要尺寸9.2 减速器附件的选择9.3 减速器主要零件配合性质的确定十、减速器的润滑10.1 润滑方式的确定10.2 选择润滑牌号10.3 确定润滑油量十一、设计心得十二、参考资料11 一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1——V带传动 2——运输带 3——单级斜齿圆柱齿轮减速器4——联轴器 5——电动机 6——卷筒原始数据：运输带工作拉力F/N 4200运输带工作速度v/(m/s) 1.9卷筒直径D/mm 4501) 工作条件：两班制，连续单向运转，载荷较平稳；2）使用折旧期：8年；3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；4）动力来源：电力，三相交流，电压380/220V；5）运输带速度允许误差±5%；6）制造条件及生产批量:一般机械厂制造，小批量生产。
1.1 设计要求1.减速器装配图一张（A1）。
2.零件图1~2张。
3.设计说明书一份。
二. 传动装置运动学计算本组设计数据：数据：运输带工作拉力F/N 4200运输带工作速度v/(m/s) 1.9卷筒直径D/mm 4501）外传动机构为V带传动。
2）减速器为单级斜齿圆柱齿轮减速器3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
带式输送机传动装置设计机械设计基础课程设计说明书
机械设计课程练习计算说明设计题目:带式输送机传动装置的设计目录一，..........总体方案设计.. (2)二，设计要求 (2)三。
设计步骤 (2)1.传动装置总体设计方案:...........,. (2)2.电机的选择 (3)3.计算传动装置的传动比，确定各轴的参数...四4.齿轮设计 (6)5.滚动轴承和传动轴的设计 (8)附件:两个轴的装配示意图 (16)6.键连接设计 (18)7.箱体结构设计 (19)8.润滑密封设计 (20)四。
设计总结 (20)参考 (21)一、总体方案设计课程设计主题:带式输送机传动装置的设计(示意图如下)1-传送带双滚筒3-耦合4-减速器五V带传动6电机1.设计条件:1）该机器用于通过传送带输送物料，如沙、砖、煤、粮食等。
2）工作条件:单次运输，负载轻微振动，环境温度不超过40℃；3）运动要求输送带运动速度误差不超过7%；4）使用寿命10年，一年365天，每天8小时；5）保养周期小修一年，大修三年；6）工厂型中小型机械厂；7)生产批量、单件和小批量生产；2.原始数据:用输送工作张力F/KN 皮带工作速度v/(米/秒) 卷直径D/毫米八 2.2 220二、设计要求1.减速器装配图1(三视图，图纸A1)；2.零件图2 (A3图，高速轴和低速齿轮)；(来自选项)3.1份设计和计算说明(约30页)。
三。
设计步骤1.传动装置总体设计方案1)外部传动机构为v带传动。
2)减速器为一级膨胀圆柱齿轮减速器。
3)方案示意图如下:1-传送带；双滚筒；3-耦合； 4-减速器；5-V 带传动；6电机4）方案优缺点:工作机振动轻微，由于V 带具有缓冲和吸振能力，V 带传动可以减少振动的冲击，工作机功率小，负载变化小，可以采用V 带的简单结构，价格便宜，标准化程度高，成本大大降低。
减速器一级圆柱齿轮的一部分减速，是一级减速器中应用最广泛的一种。
原动机是Y 系列三相交流异步电动机。
总的来说，该传动方案满足工作机的性能要求，适应工况，工作可靠，结构简单，尺寸紧凑，成本低，传动效率高。
机械课程设计带式输送机传动装置
轴承尺寸：根据输送机的载荷、转速和安装空间选择合适的轴承尺寸
轴承校核：对轴承进行校核，确保其能够承受输送机的载荷和转速
锻造：将切割后的材料进行锻造，使其更加坚固
原材料选择：选择合适的材料，如钢、铝等
切割：将原材料切割成所需的尺寸和形状
组装：将加工好的零件进行组装，形成带式输送机传动装置
打磨：对焊接后的零件进行打磨，使其更加光滑
定期检查传动装置的紧固情况，确保螺栓、螺母等紧固件的紧固状态
皮带跑偏：调整皮带张力，调整滚筒位置
皮带打滑：调整皮带张力，清理滚筒表面
皮带断裂：更换皮带，检查传动装置是否正常
电机过热：检查电机是否过载，调整传动装置速度
减速器故障：检查减速器是否损坏，更换减速器
润滑油不足：添加润滑油，定期检查润滑油情况
组成：包括电动机、减速器、联轴器、传动轴、皮带轮等
减速器：降低电动机的转速，提高扭矩
传动轴：连接减速器和皮带轮，传递动力
添加标题
添加标题
添加标题
添加标题
电动机通过减速器将动力传递给传动滚筒，传动滚筒通过摩擦力带动输送带转动。
带式输送机传动装置主要由电动机、减速器、传动滚筒、输送带等组成。
输送带通过摩擦力带动物料向前移动，实现物料的输送。
汇报人：
,a click to unlimited possibilities
01
02
03
04
05
06
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
作用：实现动力的传递和转换，保证带式输送机的正常运行
电动机：提供动力，驱动减速器
联轴器：连接电动机和减速器，传递动力
课程设计带式输送机传动装置的设计
太原工业学院机械设计基础课程设计课落款称带式输送机传动装置的设计系部材料工程系专业高分子材料与工程班级学号 122074308 姓名高旭指导教师高丽红完成日期 2021年12月25日目录1 、绪论2 、课题题目及要紧技术参数说明课题题目要紧技术参数说明传动系统工作条件传动系统方案的选择3 、减速器结构选择及相关性能参数计算减速器结构电动机选择传动比分派动力运动参数计算4、V带的结构选择设计及相关性能参数V带的型号选择要紧参数的计算验证带速计算取用V带根数5、齿轮的设计计算(包括小齿轮和大齿轮)齿轮材料和热处置的选择齿轮几何尺寸的设计计算依照接触强度初步设计齿轮要紧尺寸齿轮弯曲强度校核齿轮几何尺寸的确信齿轮的结构设计6、轴的设计计算轴的材料和热处置的选择轴几何尺寸的设计计算依照扭转强度初步设计轴的最小直径轴的结构设计轴的强度校核7、轴承、键和联轴器的选择轴承的选择及校核键的选择计算及校核联轴器的选择8 、减速器润滑、密封及附件的选择确信和箱体要紧结构尺寸的计算润滑的选择确信密封的选择确信减速器附件的选择确信箱体要紧结构尺寸计算9、总结10参考文献1 绪论本论文要紧内容是进行一级圆柱斜齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行画图，因此是一个超级重要的综合实践环节,也是一次全面的、标准的实践训练。
通过这次训练，使咱们在众多方面取得了锻炼和培育。
要紧体此刻如下几个方面：（1）培育了咱们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。
（2）通过对通用机械零件、经常使用机械传动或简单机械的设计，使咱们把握了一样机械设计的程序和方式，树立正确的工程设计思想，培育独立、全面、科学的工程设计能力和创新能力。
机械设计课程设计带式输送机传动装置设计
机械设计课程设计带式输送机传动装置设计是一个相对复杂的项目，需要综合考虑多个因素，包括输送带的张力、速度、功率等。
以下是一个简单的带式输送机传动装置设计流程：
确定设计要求：明确输送机的用途、输送带的长度、宽度、速度、张力等参数，以及传动装置的功率、转速等要求。
选择合适的电机：根据设计要求，选择合适的电机类型和功率，确保电机能够满足传动装置的需求。
设计传动装置：根据电机的转速和传动比，设计合适的传动装置，包括减速器、联轴器等。
确定传动装置的尺寸和材料：根据设计要求和电机的参数，确定传动装置的尺寸和材料，并进行强度和刚度的校核。
绘制图纸：根据设计结果，绘制详细的传动装置图纸，包括装配图、零件图等。
编写设计说明书：编写完整的设计说明书，包括设计目的、方案选择、计算过程、图纸说明等内容。
审核与修改：将设计结果和图纸提交给指导老师或相关专家进行审核，并根据反馈进行必要的修改和完善。
在设计过程中，需要注意以下几点：
保证传动装置的可靠性和稳定性，避免输送带在运行过程中出现打滑、抖动等现象。
优化传动装置的结构和尺寸，降低制造成本和维护成本。
考虑传动装置的散热性能和润滑性能，确保其长期稳定运行。
在设计中贯彻节能环保的理念，尽可能采用高效、低能耗的元件和材料。
机械设计课程设计-带式输送机传动装置
机械设计课程设计计算说明书题目带式输送机传动装置指导教师院系机电学院班级学号姓名完成时间目录一、设计任务 (3)二、传动方案拟定 (4)三、电动机的选择 (5)四、计算总传动比及分配各级的传动比 (6)五、运动参数及动力参数计算 (7)六、传动零件的设计计算 (8)七、轴的设计计算 (16)八、滚动轴承的选择及校核计算 (26)九、键联接的选择及计算 (28)十、联轴器的选择 (29)十一、润滑与密封 (29)十二、参考文献 (30)十三、附录（零件及装配图） (30)一、设计任务1、带式输送机的原始数据2、工作条件与技术要求 1）输送带速度允许误差为：±5%； 2）输送效率r：0.96；3）工作情况：两班制，连续单向运转，载荷较平稳； 4）工作年限：8年；5）工作环境：室内，灰尘较大，环境最高温度35℃； 6）动力来源：电力，三相交流，电压380V ，7）检修年限：四年一大修，两年一中修，半年一小修； 8）制造条件及生产批量：一般机械厂制造，小批量生产。
3、设计任务量： 1) 减速器装配图一张（A0）；2) 零件工作图（包括齿轮、轴的A3图纸）； 3）设计说明书一份。
、结构特点：）外传动机构为带传动；）减速器为一级齿轮传动。
、结构特点：轮高速级大齿轮的结构草图如上图。
（其他齿轮结构类似，参数如上，结构草略）（四）轴的校核这里以中间轴为例1）轴的力学模型的建立二）计算轴上的作用力 齿轮2：F t 2=Ft 1=dT 112=036.70890002⨯=2541.55N ；，径向载荷F r根据轴的分析，可知：A点总支反力F r1=F RA=4949.000795N. 点总支反力F r2=F RB=4119.456918N。
，轴向载荷F aF F F。
带式输送机传动装置课程设计报告精选全文
计算公式
结果/mm
面 基数
mn
2
面压力角
αn
20o
螺旋角
β
13.7o
分度圆直径
d3
90.56
d4
263.44
齿顶圆直径
da1=d1+2ha*mn=90.56+2×1×2
94.56
da2=d2+2ha*mn=263.44+2×1×2
267.44
齿根圆直径
df1=d1－2hf*mn=90.56－2×1.25×2
= =44.04
取 ＝44
得 ＝127
6、几何尺寸计算：
计算中心距：
将中心距圆整为：177mm
按圆整后中心距修正螺旋角：
因 的值改变不大，故参数 等不必修正。
计算大小齿轮分度圆直径：
=90.56mm
=263.44mm
计算齿轮宽度：
=1×90.56=90.56mm
取 =90mm, =95mm
7、低数级齿轮传动的几何尺寸
=10.08
计算纵向重合度：
＝0.318×1×22×tan14°
＝1.744
计算载荷系数K
已知使用系数 =1
已知V＝1.35m/s7级齿轮精度，由表查得动载荷系数 =1.05
由表查得： 的计算公式：
＝1.12＋0.18（1＋0.6）＋0.23× 53.87
＝1.42
再由表查的： =1.33, =1.2
减速器采用圆柱斜齿轮传动，螺旋角初选为 =14°
初选小齿轮齿数为20。那么大齿轮齿数为72.8。
3、由于减速器采用闭式传动，所以按齿面接触疲劳强度进行设计。
设计公式： ≥
确定公式中各参数，选Kt=1.6,ZH=2.433, , =0.765, , =0.945.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.传动装置的总体方案设计1.1 传动装置的运动简图及方案分析1.1.1 运动简图输送带工作拉力 kM /F 6.5 输送带工作速度 /v (1m -•s ) 0.85滚筒直径 mm /D3501.1.2 方案分析该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。
齿轮相对于轴承不对称，要求轴具有较大的刚度。
高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。
原动机部为Y 系列三相交流异步电动机。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
1.2电动机的选择1.2.1 电动机的类型和结构形式电动机选择Y 系列三相交流异步电动机，电动机的结构形式为封闭式。
1.2.2 确定电动机的转速由于电动机同步转速愈高，价格愈贵，所以选取的电动机同步转速不会太低。
在一般 机械设计中，优先选用同步转速为1500或1000min /r 的电动机。
这里选择1500min /r 的电动机。
1.2.3 确定电动机的功率和型号 1.计算工作机所需输入功率1000P Fvw =由原始数据表中的数据得PW=1000FV=KW 310001085.05.6⨯⨯ =5.25kW2.计算电动机所需的功率)(P d kWη/P d w P =式中，η为传动装置的总效率n ηηηη⋅⋅⋅=21式子中n ηηη,,21分别为传动装置中每对运动副或传动副的效率。
带传动效率95.01=η 一对轴承效率99.02=η 齿轮传动效率98.03=η 联轴器传动效率99.04=η 滚筒的效率96.05=η总效率84.096.099.098.099.095.023=⨯⨯⨯⨯=ηkWkW P W58.684.0525.5P d ===η取kW 5.7P d =查表[]1Ⅱ.186得 选择Y132M —4型电动机电动机技术数据如下： 额定功率kW)（：kW 5.7 满载转速r/min)（:r/min 1440 额定转矩)/m N （：m N /2.2最大转矩)/m N （：m N /2.2 运输带转速min /4.4635.014.385.06060r D vn w =⨯⨯==π 1.3计算总传动比和分配各级传动比1.3.1确定总传动比w m n n i /=电动机满载速率m n ，工作机所需转速w n 总传动比i 为各级传动比的连乘积，即n i i i i ⋅⋅⋅=211.3.2分配各级传动比 总传动比314.461440/===w m n n i 初选带轮的传动比5.21=i ，减速器传动比4.125.231==i 取高速级齿轮传动比2i 为低速级齿轮传动比3i 的1.3倍，所以求的高速级传动比2i =4，低速级齿轮传动比3i =3.11.4计算传动装置的运动参数和动力参数1.4.1计算各轴的转速传动装置从电动机到工作机有三个轴，依次为1,2,3轴。
min /576min /5.2144011r r i n n m ===m in /144m in /4576212r r i n n ===m in /5.46m in /1.3144323r r i n n ===43n n =1.4.2计算各轴的输入功率kW kW p p d 25.695.058.611=⨯=⨯=ηkW kW p p 06.698.099.058.63212=⨯⨯=⨯⨯=ηη kW kW p p 88.598.099.006.63223=⨯⨯=⨯⨯=ηη kW kW p p 76.599.099.006.64234=⨯⨯=⨯⨯=ηη1.4.3计算各轴的输入转矩 m N m N n p T ⋅=⋅⨯==62.10357625.695509550111 m N m N n p T ⋅=⋅⨯==90.40114406.69550955022I 2 m N m N n p T ⋅=⋅⨯==61.12075.4688.595509550333 传动装置参数见表1—22.传动零部件的设计计算2.1带传动2.1.1确定计算功率并选择V 带的带型1.确定计算工率ca p 由表[]28—88查的工作情况系数2.1=A K ，故kW kW p K P A ca 95.72.1=⨯==2.选择V 带的带型根据ca p ，m n 由[2]图8—11选用A 型。
2.1.2确定带轮的基准直径并验算带速1.初选小带轮的基准直径1d d 。
由[2]表8—7和表8—9，取小带轮的基 mm d d 1121=。
2.验算带速v 。
按[2]式（8—13）验算带的速度s m s m n d v md /44.8/100060144011214.31000601=⨯⨯⨯=⨯=π因为s m v s m /30/5<<，故带速合适。
3.计算大带轮的基准直径。
由[2]式（8—15a ）,计算大带轮的基准直径2d dmm mm d i d d d 2801125.2121=⨯==根据[2]表8—8，圆整为2802=d d 。
2.1.3确定V 带的中心距和基准长度 1.根据[2]式（8—20）()21212)(7.00d d d d d d a d d +≤≤+mm a mm 7844.2740≤≤初定中心距为mm a 5000=。
2.由[2]式（8—22）计算所需基准长度mmmm a d d d d a L d d d d d 1630]5004)112280()280112(214.35002[4)()(2222001221=⨯-++⨯+⨯=-+++=π由[2]表8—2选带轮基准长度mm L d 1640=。
3.按[2]式（8—23）计算实际中心距a 。
mm mm L L a a d d 505)2)16301640(500(200=-+=-+≈ 中心距的变化范围为mm 553~481。
2.1.4验算带轮包角1α ︒︒︒︒︒︒>≈--=--≈1201604853.57)112280(1803.57)180121a d d d d （α2.1.5计算带的根数1.计算单根V 带的额定功率r P由mm d d 1121=和min /1440r n m =，查[2]表8—4得kW P 6.10= 根据min /1440r n m =，5.21=i 和A 型带查[2]表8—5得kW P 16.00=∆ 查的[2]表8—6得95.0=αK ，表8—2得99.0=L K ，于是kW kW K K P P P L r 66.199.095.0)16.06.1((00=⨯⨯+=⋅⋅∆+=α）2.计算V 带的根数Z4.566.19===r ca P P Z 取6根 2.1.6确定带的初拉力和压轴力由表[2]表8—3得A 型带单位长度质量m kg q /10.0=，所以NN qv zv K P K F ca 216])44.8(10.044.8695.09)95.05.2(500[)5.2(50022min 0=⨯+⨯⨯⨯-⨯=+-=αα）（应使带的实际初拉力min 00)(F F > 压轴力最小值N N F z F P 25532160sin216622sin)(2)(1min 0min =⨯⨯⨯==α 2.1.7带轮的结构设计 1.带轮材料的确定大小带轮材料都选用HT200 2.带轮结构形式小带轮选用实心式，大带轮选用孔板式（6孔）具体尺寸参照[2]表8—10图8—14确定。
大带轮结构简图如图2—1图2—12.2齿轮传动（一）高速级齿轮传动 2.2.1选择精度等级，材料及齿数1.运输机为一般工作机，速度不高，参考[]2表10-6，故选用7级精度。
2.材料选择。
选择小齿轮材料为40Cr(调质)，硬度为280HBS,大齿轮材料为45刚（调质）硬度为240HBS ，二者材料硬度差为40HBS 。
3.选小齿轮齿数251=z ，大齿轮齿数1004252522=⨯=⨯=i z 2.2.2齿轮强度设计1.选取螺旋角 初选螺旋角β=14°2.按齿面接触强度设计按[2]式（10—24）试算，即3211)][(12H E H d t t Z Z u u T K d σεφα±≥（1）确定公式内的各计算数值 1）试选载荷系数6.1=t K2）小齿轮的传递转矩由前面算得mm N m N T ⋅⨯=⋅=4110362.1062.103 3）由[2]表10—7选取齿宽系数1=d φ4）由[2]表10—5差得材料的弹性影响系数218.189MPa Z E =。
5）由[2]图10—25d 按齿面硬度查的小齿轮的接触疲劳强度极限MPa 6001lim H =σ；大齿轮的接触疲劳强度极限MPa 5502lim H =σ。
6）由式[2]10—13计算应力循环次数99291110415.0410659.110659.1)2830010(15766060⨯=⨯=⨯=⨯⨯⨯⨯⨯⨯==N jL n N h7）由[2]图10—23取接触疲劳强度寿命系数97.01=HN K ，05.12=HN K 8）计算接触疲劳许用应力MPa MPa s K HN H 58260097.0][1lim 11=⨯==σσMPa MPa sK HN H 5.57755005.1][2lim 22=⨯==σσ9）由[2]图选取区域系数433.2=H Z10）由[2]图10—26查的781.01=αε，885.02=αε 则67.1885.0781.021=+=+=αααεεε11）许用接触应力 MPa MPa H H H 75.57925.5775822][][][21=+=+=σσσ（2）计算1）试算小齿轮分度圆直径t d 1，有计算公式得mm d t 98.53)75.5798.189433.2(4567.1110362.106.123241=⨯⨯⨯⨯⨯≥2）计算圆周速度s m n d v t /63.110006057698.5314.310006011=⨯⨯⨯=⨯=π3）计算齿宽b 及模数nt mmm mm d b t d 98.5398.5311=⨯==φ1.22514cos 98.53cos 11===︒z d m t nt βmm m h nt 725.425.2==42.11725.498.53/==h b 4）计算纵向重合度βε98.114tan 251318.0tan 318.01=⨯⨯⨯==︒βφεβz d5）计算载荷系数已知使用系数1=A K ，根据s m v /63.1=，7级精度，由[2]图10—8查的动载系数08.1=V K ；由表10—4查的42.1=βH K ；由表10—13查得4.1=βF K ；由表10—3差得2.1==∂αF H K K 。
