系统级电子热仿真解决方案

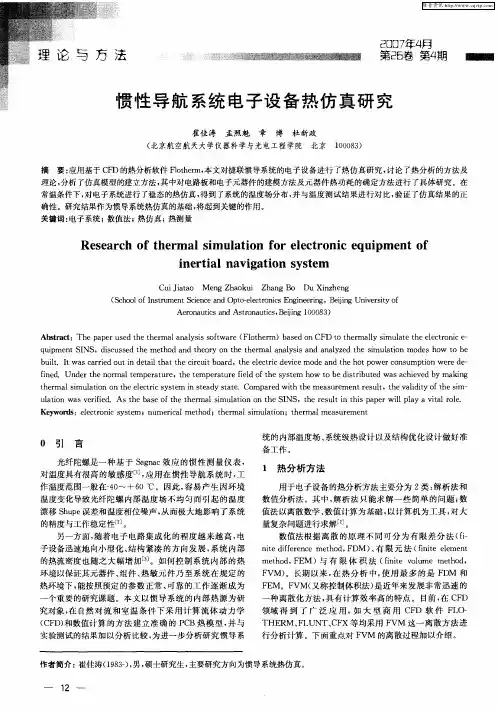

惯性导航系统电子设备热仿真研究
Ａｅｏ ａ ｔ ｓ ｎ ｔ ｎ ｕ ｉ ， ｅ ｉｇ１ ０ ８ ） ｒｎ ｕ ｉ ｄＡｓｒ ａ ｔ ｓ Ｂ ｉｎ ０ ０ ３ ｃａ ｏ ｃ ｊ
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｔｈ ａ ｅ ｓ ｄｔ ｅｔ ｒ ａ ｎ ｌ ｓｓｓ ｆｗａ ｅ （ ｏ ｈ ｒ ）ｂ ｓｄ ｏ ｅｐ ｐ ｒｕ ｅ ｈ ｈｅｍ ｌ ａ ｙ ｉ ｏ ｔ ｒ Ｆｌｔ ｅ ｍ ａ ａ ｅ ｎ ＣＦＤ Ｏ ｔ ｅ ｍａｌ ｉ ｌｔ ｈ ｌｃｒ ｎｃｅ ｔ ｈ ｒ ｌ ｓｍｕ ａｅｔ ｅｅｅ ｔｏ ｉ — ｙ
ｂ ｉ ． Ｉ ｗａ ａ ｒ ｄ ｏ ｔｉ ｅ ａｌ ｈ ｔｔ ｅｃｒ ｕｔｂ ａ ｄ ｈ ｌｃｒｃｄ ｖｃ ｄ ｎ ｈ ｏ ｏ ｅ ｏ ｓ ｍ ｐ ｉｎ ｗｅｅｄ — ｕｌ ｔ ｓｃ ｒｉ ｕ ｎ ｄ ｔ ｉ ｔ ａ ｈ ｉｃ ｉ ｏ ｒ ，ｔ ｅｅｅ ｔｉ ｅ ｉｅｍｏ ｅａ ｄｔ ｅｈ ｔｐ ｗ ｒｃ ｎ ｕ ｔ ｅ ｔ ｒ ｅ ｏ ｆ ｅ ． Ｕｎ ｅ ｈ ｏ ｍ ａ ｅ ｅ ａ ｕ ｅ，ｔ ｅｔｍ ｐ ｒ ｔ ｒ ｉｌ ｆｔ ｅｓ ｔ ｍ ｏ ｔ ｅｄｓ ｒｂ ｔｄ ｗａ ｃ ｉｖ ｄ ｂ ｋｎ ｉ ｄ ｎ ｄ ｒｔ ｅｎ ｒ ｌ ｍｐ ｒ ｔ ｒ ｔ ｈ ｅ ｅ ａｕ ｅｆ ｄ ｏ ｈ ｙｓｅ ｈ ｗ ｏｂ ｉｔｉ ｕ ｅ ｓａ ｈｅ ｅ ｙ ｍａ ｉｇ ｅ ｔ ｅｍ ａ ｉ ｌｔｏ ｎｔ ｌｃｒｃｓ ｓｅ ｉ ｔａ ｙ ｓａ ｅ Ｃ ｍ ｐ ｒ ｄｗｉｈｔ ｅｍ ｅ ｓ ｒ ｍ ｅ ｔｒ ｓ ｌ。ｔ ｅｖ ｌ ｉｙｏ ｈ ｉ ｈ ｒ ｌ ｍｕ ａｉｎ ｏ ｈｅｅｅ ｔｉ ｙ ｔｍ ｓｅ ｄ ｔ ｔ． ｏ ｓ ｎ ａ ｅ ｔ ｈ ａ ｕ ｅ ｎ ｅ ｕｔ ｈ ａｉ ｔ ｆ ｅｓｍ— ｄ ｔ
电源模块化设计及热仿真
电源模块化设计及热仿真电源模块化设计及热仿真电源对于现代电子设备的正常运行至关重要。
为了提高电源的效率和可靠性，电源模块化设计成为一种趋势。
本文将讨论电源模块化设计的优势，并介绍热仿真在电源设计中的应用。
电源模块化设计的优势在于它能够提高系统的可靠性和灵活性。
传统的电源设计通常是将所有功能集成在一个电路板上，这使得维修和升级变得困难。
而采用模块化设计，不同功能的电源可以设计和制造，并可以根据需要进行组合。
这样一来，如果某个模块出现故障，只需要更换该模块而不需要整个电源系统都进行维修。
此外，模块化设计还能够简化电源的布局和散热设计，提高了系统的可靠性和稳定性。
热仿真在电源设计中的应用也非常重要。
由于电源的工作状态通常会产生大量的热量，合理的散热设计对于电源的长时间稳定工作至关重要。
热仿真可以通过计算电源的热传导和热辐射，帮助设计师确定散热器的尺寸和材料。
通过热仿真，设计师可以在设计阶段就发现潜在的热问题，并采取相应的措施来解决这些问题，从而提高电源的可靠性和稳定性。
为了进行热仿真，设计师通常使用热仿真软件来模拟电源的热行为。
这些软件通常基于有限元方法或计算流体力学方法，可以对电源的热分布、温度梯度和热传导进行准确的计算。
通过热仿真软件，设计师可以快速评估不同散热器的性能，并选择最优的散热方案。
综上所述，电源模块化设计和热仿真在电源设计中起着重要的作用。
模块化设计可以提高电源系统的可靠性和灵活性，而热仿真则可以帮助设计师解决散热问题，提高电源的性能和稳定性。
在未来的电源设计中，我们可以期待更多的创新和发展，以满足不断增长的电子设备需求。
FloTHERM优化电子设备热设计
FloTHERM优化电子设备热设计FloTHERM作为电子行业热分析软件的市场领导者，拥有相当广泛的用户群。
很多公司都喜欢使用FloTHERM进行热传-流动分析，并对投资回报率信心十足。
在最近的一次调查中显示，98%的用户愿意向同行推荐FloTHERM，本文将详细介绍FloTHERM是如何帮助各行业的企业解决其所面临的热管理问题的。
一、概述FloTHERM是一款强大的应用于电子元器件以及系统热设计的三维仿真软件。
在任何实体样机建立之前，工程师就可以在设计流程初期快速并简易地创建虚拟模型，运行热分析以及测试设计更改。
FloTHERM采用先进的CFD(计算流体力学)技术，预测元器件、PCB板以及整机系统的气流、温度和传热，。
不同于其他热仿真件，FloTHERM是一款专为各类电子应用而打造的分析工具，其应用行业包含：◎电脑和数据处理;◎电信设备和网络系统;◎半导体设备，集成电路(ICs)以及元器件;◎航空和国防系统;◎汽车和交通运输系统;◎消费电子。
FloTHERM以专业、智能和自动而著称，区别于其他传统分析软件。
这些功能可协助热设计专家们将产能最大化，帮助机械设计工程师将学习过程减到最少，并为客户提供分析软件行业最高比率的投资回报率。
在中小型企业，一年时间，投资FloTHERM所带来的收益就是投资成本的数倍，公司规模越大，成本回收的速度越快。
用户可以从以下方面体验到使用FloTHERM解决电子热设计问题所带来的惊人利益：◎生产硬件前解决热设计问题;◎减少重新设计工作，降低每单位产品成本;◎增强可靠性和提高整体的工程设计程度;◎显著地缩短上市时间。
建模功能#e#二、建模功能1.SmartPartsFloTHERM软件提供了专门应用于电子设备热分析的参数化模型创建宏(SmartParts)，能够迅速、准确地为大量电子设备建模。
SmartParts技术应用范围：散热器、风扇、印刷电路板、热电冷却器、机箱、元器件、热管、多孔板和芯片。
Multisim14电子系统仿真与设计第8章 Multisim14的仿真分析方法
仿真结果显示：结点1和3的静态工作点电 压分别为705.68644mV和3.03713V，即静态 时晶体管的集电极电压UCE≈3V、发射极电压 UBE≈0.7V，故放大电路工作在放大状态。
需要注意的是，在做电路仿真分析时，若打开的电路图中未显示结点标号， 可先通过Properties命令或Sheet Properties命令，在Sheet visibility选项卡的 Net names栏中，选择Show all，标出电路中待分析的结点号。
完成分析设置后，点击Run可进行仿真分析，结果显示在Grapher View窗口中：
本例选择电阻R1为扫描元件，设置其 扫描开始数值为1kΩ、结束数值为20kΩ、 扫描点数为4。选择扫描分析类型为瞬态分 析，并设置瞬态分析结束时间为0.01秒。从 仿真分析结果可见，R1在1kΩ~20kΩ之间 变化时，放大器的输出波形由饱和失真到 基本不失真。显然，R1=20kΩ比较合适， 此时输出波形基本不失真。
8.1 交互式仿真（Interactive Simulation）
选择交互式仿真后，其对话框会显示3个分析设置选项卡：
分析参数选 项卡(Analysis Parameters )用 于设置仿真的 初始条件、结 束时间和时间 步长等。
8.1 交互式仿真（Interactive Simulation）
8.6 单频交流分析（Single Frequency AC）
单频交流分析能给出电 路在某一频率交流信号激励 下的响应，相当于在交流扫 描分析中固定某一频率时的 响应，分析的结果是输出电 压或电流相量的“幅值/相位” 或“实部/虚部”。
本节仍以单级放大器为例说明单频交流分析的方法和步骤。
电子产品热仿真规范
1.目的
1.1.规范我司产品热仿真建模标准。
1.2.供热司产品热仿真过程中的方法和要求，适用于我司单板级、系统级等所有产品的热仿真。
2.2.本规范适用于FLOTHERM热仿真软件。
3.定义
3.1.导热系数：是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/（米.度），w/（m.k）
4.2.热仿真报告审核人：
4.2.1.直接主管：负责对热仿真报告及散热方案进行审核。
4.2.2.项目经理：组织项目成员对热仿真报告及散热方案评审。
5.工作程序
5.1.背景
5.1.1.热仿真分析技术介绍
电子设备热仿真软件是基于计算传热学技术（NTS）和计算流体力学技术（CFD），发展电子设备散热设计辅助分析软件。它可以帮助热设计工程师验证、优化热设计方案，满足产品快速开发的需要，并可以显著降低产品验证热测试的工作量。
→后处理等，如图-2所示。
图-2热仿真过程
5.3.建模
5.3.1.PCB板
PCB板的建模方法有两种，如图-3所示。
1)详细模型：适用于单板、互连或考虑PCB板过孔、局部铜箔等优化散热情况。需要详细建每一层CU和FR4的模型，叠加起来成为一块完整的PCB模型。以一块厚度1.6mm的8层板为例：8层铜，每层铜厚度1OZ，铜导热系数380W/m.k；7层FR4，每层FR4厚度一般不等，FR4导热系数0.25-0.3W/m.k。
1)对产品温度场作出预测，在产品设计开发时就能发现并关注热点区域；
2)降低设计、生产和重复设计、生产的费用；
3)对产品风道进行优化，最大限度的提高散热效率；
4)减少试验和测量的次数，缩短开发周期，提高产品质量。
走进电子热分析仿真工具ICEPAK
Icepak中关闭辐射和发射率为0一样吗？ 在一个完全密封的机盒中作热仿真，机盒中水平放臵四层相同的PCB，PCB 的间距是20.32mm，作如下三种情况的仿真： 1、打开散热片辐射，散热片表面的发射率设为0.8； 2、打开散热片辐射，散热片表面的发射率设为0； 3、关闭散热片辐射，散热片表面的发射率设为0.8； 三种情况下PCB上芯片的仿真温度如下： 1、136.1度； 2、154.2度； 3、132.6度； 问题： 1、对于第一和第二种情况好理解，对于中间的两个PCB，辐射没有太大的 作用，顶层和底层PCB因为辐射率高了，温度自然低了，整个机箱的温度 也会降低，中间两块PCB的温度也会降低； 2、第二和第三种情况，打开辐射，但发射率为0，既然发射率为0，那么辐 射热量为0；关闭辐射，发射率为0.8，既然关闭辐射，辐射热量也应该为 0，但仿真出来两种情况并不是这样的。为什么会是这样，是我哪块理解 错了？
用Icepak进行热设计出现问题,模型做完后进行网格划分出现下面的报错，如何解 决？ 用Icepak进行热设计出现问题,模型做完后进行网格划分出现下面的报错： Flexlm error:feature ice-pak (Fluent 7):No such feature exists Feature: ice-pak License path:c:/fluent.inc/icepak4.0/../license/license.dat FLEXlm error: －5,357 好象是license有问题,可是模型可以建立,如何解决？ 你用的应该是盗版的吧？明显是没有license。建议和sue.xie@联系 购买
生物质气化热电联产系统的热力学仿真与分析
生物质气化热电联产系统的热力学仿真与分析摘要：为了提高生物质气化热电联产系统（BGCS）的发电效率和热能利用效率，采用两种发电设备串联构建一种梯级能量利用的BGCS系统，设计了燃气轮机（GT）-蒸汽螺杆膨胀机（SSE）组成的BGCS系统和蒸汽轮机（ST）-有机朗肯循环（ORC）螺杆膨胀机组成的BGCS系统等两个系统方案。
以生物质固定床气化炉为例及1MW发电量为目标，应用Cycle-Tempo热力学仿真软件建立两个系统方案的热力学仿真模型，比较两个方案的综合效率、发电效率、火用效率、相对一次能耗节约率和CO2减排量。
仿真计算和热力学性能分析的结果表明：两个方案均具有很好的相对一次能耗节约率和环境友好性，但GT-SSE热电联产系统在综合效率、发电效率、火用效率等方面比ST-0RC热电联产系统好。
引言生物质气化炉将生物质资源通过高温热解气化技术生成为生物质气化气，其中的可燃气体成份包括CO、H2、CH4和一些焦油。
生物质气化技术可以将生物质充分气化，避免了生物质直燃产生的燃烧不充分和烟气大等缺点，是一种清洁高效的生物质资源能源化利用方式[1]。
生物质气化热电联产系统（Biomass Gasification Cogeneration System，BGCS）则是利用生物质气化气进行发电，能源利用率高，是未来生物质能源推广应用的主要方向。
与天然气相比，生物质气化气具有热值低、灰尘杂质多、焦油多和气体温度高等特点，对发电设备的要求高。
如何设计BGCS系统的方案、选用合适的发电设备、提高发电效率，是困扰BGCS系统推广应用的一个复杂的技术经济问题。
本文选用生物质固定床气化炉为例，以1MW发电量为目标，应用热力学建模软件Cycle-Tempo系统建立BGCS系统的仿真模型。
采用两种发电设备串联构建一种梯级能量利用的BGCS系统，分别建立了燃气轮机（GT）-蒸汽螺杆膨胀机（SSE）组成发电系统和蒸汽轮机（ST）-有机朗肯循环（ORG）螺杆膨胀机组成发电系统等两个实例模型，分析不同的BGCS系统方案的热力学性能，为BGCS 系统的方案优化设计提供参考。
UG-NX有限元仿真 高级仿真热体和流体分析技术
UG-NX有限元仿真高级仿真热体和流体分析技术概述UG-NX（Unigraphics-NX）是一款由西门子PLM软件开发的计算机辅助设计（CAD）、计算机辅助制造（CAM）和计算机辅助工程（CAE）软件。
UG-NX提供了一系列高级仿真工具，其中包括热体和流体分析技术。
本文档将介绍UG-NX中的高级仿真热体和流体分析技术及其应用。
1. UG-NX高级仿真热体分析技术UG-NX提供了强大的热体分析功能，能够对热传导、热辐射和热对流等问题进行模拟和分析。
以下是UG-NX高级仿真热体分析技术的一些主要特点：1.1 热传导分析UG-NX可以模拟和分析材料之间的热传导过程。
用户可以定义材料的热导率，以及模型的初始温度和边界条件。
通过求解热传导方程，UG-NX可以计算出模型在不同时间和位置的温度分布，并可视化显示结果。
1.2 热辐射分析UG-NX还提供了热辐射分析功能，用户可以定义模型表面的辐射率和环境温度，并模拟物体通过辐射释放热量的过程。
UG-NX可以计算出模型在不同条件下的表面温度分布，并可生成热辐射通量图，帮助用户深入了解热辐射对模型的影响。
1.3 热对流分析UG-NX还支持热对流分析，用户可以定义模型与周围流体之间的热传递系数，并模拟固体物体通过对流传热的过程。
UG-NX可以计算出模型在不同空气速度和温度差条件下的温度分布，并可生成热传递系数分布图，帮助用户评估对流对模型的影响。
2. UG-NX高级仿真流体分析技术UG-NX还提供了强大的流体分析功能，能够对流体的流动和压力进行模拟和分析。
以下是UG-NX高级仿真流体分析技术的一些主要特点：2.1 流动分析UG-NX可以模拟和分析流体在不同几何体和边界条件下的流动行为。
用户可以定义流体的初始条件和边界条件，并采用Navier-Stokes方程求解器对流动进行数值求解。
UG-NX可以计算出流体的速度场、压力场和流线图，帮助用户了解流体在模型内的流动情况。
NXCAE-全面的仿真分析解决方案
NX ESC 电子系统冷却分析 －系统级专业热流分析软件
电子系统冷却分析（ESC） 能够用于：系统整机、子系统、电源模组、
PCB板、多芯片模组、开关、电子元器件、风扇和散热器的数字仿真分
析
NX Open 仿真过程自动化
Case Study: 汽车发动机进气管多种设计CFD 用 仿真过程自动化进行NX Flow分析
Single math Multi math Overall math Min/Max Generators
NX NASTRAN
——源于MSC.NASTRAN而后来居上
NX Nastran
– NX NASTRAN
• 全球MCAE工业新标准，广泛用于航空航天国防军工船 舶机械电子能源等工业 • 来源于MSC.Nastran，而后来居上 • 增加线性接触功能，方便用于螺拴，铆钉，焊接等分 析、解决了有接触问题结构模态和线性静力计算问题 • 集成世界知名高级非线性功能 • 提供的多机多CPU（多核）并行计算，CPU数量不限 • 超强的高层次并行计算（HDMP），实现近线性加速， 64位ILP平台的无限内存管理能力，目前已经求解全球 最大的NASTRAN计算问题5亿自由度。
x4
多个通用部件支需要一个网格模型
卫星太阳帆板
NX有限元模型相关性分析
NX有限元模型相关性的主要目的是对两组模 态结果之间的一致性程度进行定量和可视化 处理（通常，一组是NX Nastran模态结果，另 一组是试验模型结果）。
提供强大的，集成的。用户界 面友好的分析平台
Siemens PLM software提供优 化的更加有效的解决方案 ——统一到一个环境 NX
NX Advanced Flow 高级计算流 体力学
计算模块印制电路板的热设计和热仿真分析
表1PCB 各组成部件名称、尺寸、功率及生热率计算模块印制电路板的热设计和热仿真分析令狐克均饶应明刘忠翔李杨（贵州装备制造职业学院，贵州贵阳551400）摘要：首先建立了某电子设备计算模块印制电路板的三维模型，然后依据热传学理论，使用有限元分析软件ANSYS Workbench对三维模型进行了热仿真分析，最后获得了计算模块印制电路板的温度场，热分析结果为印制电路板的结构设计及布局提供了参考。
关键词：印制电路板；热仿真分析；ANSYS Workbench ；温度场0引言近年来，随着先进制造技术在电子设备生产过程中的应用，电子设备已经向便携式、集成化、高密度和高运算速度方向发展，印制电路板（PCB ）上元器件的数量和集成度不断增加，功率损失也相应增加，同时导致单位体积电子元器件的发热量增加[1]。
鉴于电子设备的高度集成性、计算快速性和运行稳定性等要求，对电子设备的热设计要求也越来越高。
相关统计数据显示，55%的电子设备失效与过高的热环境应力有关。
热问题已成为影响设备使用性能和运行可靠性的关键因素之一[2]。
PCB 作为电子设备的重要组成部分，其设计合理与否直接影响设备的性能高低，严重时甚至会损坏电子设备[2]。
因此，对PCB 上的元器件进行热仿真分析就显得十分必要。
电子设备的热分析通常分为系统级、板级及封装级3个层次。
本文研究对象为某电子设备计算模块印制电路板，属于板级热分析的范畴[3-4]。
现首先建立某电子设备计算模块印制电路板的三维模型，然后依据热传学理论，使用有限元分析软件ANSYS Workbench 对三维模型进行热仿真分析，获得计算模块印制电路板的温度场，根据热分析结果为印制电路板的结构设计及布局提供参考。
1建立印制电路板的三维模型1.1模型的简化假设实际的计算模块印制电路板是由元器件和印制电路板基板组成，为了能够进行热分析，必须对PCB 结构进行合理简化，使其成为仿真分析模型[5]。
首先，对于PCB 上外形结构小的电阻、片式电容，由于其体积小、热容量小，产生的热量对整个PCB 的温度分布影响不大，在计算时可将其忽略。
基于Flotherm的电子电路热仿真分析与研究（范本）
基于Flother m的电子电路热仿真分析与研究基于Flother m的电子电路热仿真分析与研究内容简介：摘要：在阐述电子设备热仿真分析重要性的同时，简单介绍了电子设备传热类型，并对热分析软件的基本理论进行解析。
介绍了热分析软件Flo therm的功能特点及应用范围，并以教学机器人P CB控制板为研究对象，用Flot herm软件对其电子电路进论文格式论文范文毕业论文摘要：在阐述电子设备热仿真分析重要性的同时，简单介绍了电子设备传热类型，并对热分析软件的基本理论进行解析。
介绍了热分析软件Flo therm的功能特点及应用范围，并以教学机器人P CB控制板为研究对象，用Flot herm软件对其电子电路进行热仿真分析，详细讲述了计算模型的建立、边界条件设置、网格划分、结果分析及优化处理等操作。
通过仿真分析数据与实验结果比较，发现热仿真分析存在一定误差，分析研究误差存在的主要因素，提出通过优化操作的方法减小误差，达到较高的热分析精度，满足使用需求。
关键词：机器人;热仿真分析;Flotherm; 误差分析Thermalsimulati on anals is for E letroniiruit on Flother mNIU D ong?ke，JIN Xiao?i， ZHAN G Xiang?ei， ZHOU Qiang Abstrat：Whi le expou nding th e import ane of t he therm al simul ationan alsis fo r the el etroni e quipment， the he at ondut ion tpes oftheeletroni equipme nts areintrodue d briefl and the basi th eorof t hermal a nalsis s oftare i s analze d. The f untionsandappl iation r ange ofthermalanalsissoftareFlotherm areint rodued.Taking t he PCB o ntrol bo ard of t he teahi ng robot asrese arh obje ts， Flot herm isused todo the t hermal s imulatio n analsi s for el etroni i ruit. Th e speifi operati ons of p uting mo del esta blishmen t， bound ar ondit ion sett ing， mas hgenera tion， re sult ana lsis and optimiz ation pr oessingare elab orated.A ertain error e xistingin the t hermal s imulatio n analsi s as fou nd b ont rastingthe expe rimental results ith the simulat ion anal sis data. The ma jor fato rs thatause theerror a re analz ed. Theoptimiza tion pro edures a re propo sedto r edue the error，reah the high th ermal an alsis au ra and m eet theappliati on requi rements. Keords：ro bot; the rmal sim ulationanalsis;Flother m; error analsis 0 引言随着电子技术的迅猛发展，电子设备朝着使用环境多样化、设备小巧化等方向发展。
通信产品 Flotherm 散热仿真详解资料
Zoom-In系统的详细单板模型 原系统模型中Slot3槽位布局单板详细芯片模型
18
仿真结果对比
单板模型在原系统的仿真结果
单板模型在Zoom-In系统的仿真结果
19
与实验结果对比
由于产品属于公司保密性质，没有把实际产品的测试 数据写出来做一个对比分析。
20
结论
在电子设备热设计中，传统的经验评估以及无法及时满足产品开发的速 度和市场客户的需求。而借助于CFD软件来仿真设计产品的散热，就会避 免因为传统方法中因经验不足，数据不充分所导致的误差以及繁琐的解 析计算过程。这种基于流体传热的基本动量守恒定理和质量守恒定理， 利用成熟的数值计算方法，只要网格的大小、数量和布局合理，就会与 实际得到非常接近的计算结果。
计算FloTHERM软件中的高级阻力模型的A、B系数
13
FloTHERM高级阻力模型的应用
槽位单板高级阻力模型参数设置
在这里我们构建高级阻力模型的方式是用一些基本理论公式和表格来计 算得出。而在之前FloTHERM软件在其网站上也提供了计算高级流阻系数 的宏，只要把风阻曲线的数据输入，也可以直接得到阻力系数，并产生 一个PDML模型下载使用。
南京电子技术研究所
23
机箱的结构及组成
机箱整体采用了框架式结构，主要由箱体、导板、风机、空气过滤器、前后门板等 构成。箱体框架与四周的蒙皮一体构成箱体基本外形，箱体底部设计有进风口和出 风口，另有截止波导窗安装位置；导板被固定在箱体框架上；散热过滤器分别固定 在箱体上进风口和出风口位置；风机固定于插板上，插在箱体框架的一侧，被锁紧 机构固定于箱体上；前、后门板通过铰链固定于箱体上，另一侧用收缩搭扣与锁钩 配合，将门板压紧在柜体上而不需其他紧固方式；门板及箱体上特殊配合结构使系 统防雨水。组件模块沿导板槽插入箱内，通过锁紧机构进行固定。
ICEPAK手把手教你热仿真(2024)
2024/1/30
多物理场耦合仿真
结合人工智能和机器学习技术， 未来热仿真将实现智能化设计， 能够自动优化产品结构和散热方 案。
智能化热设计
随着热仿真技术的不断成熟和完 善，其应用领域将进一步拓展， 如新能源汽车、航空航天、生物 医学等。
31
感谢您的观看
THANKS
2024/1/30
32
28
回顾本次课程重点内容
2024/1/30
热仿真基本概念和原理
介绍了热仿真的定义、作用以及基本原理，包括热传导、热对流和热 辐射等。
ICEPAK软件操作入门
详细讲解了ICEPAK软件的基本操作，包括模型建立、网格划分、边 界条件设置、求解器设置等。
热仿真案例分析
通过多个案例，深入剖析了热仿真在实际工程中的应用，如电子设备 散热设计、数据中心热环境评估等。
ICEPAK手把手教你热仿真
2024/1/30
1
contents
目录
2024/1/30
• 热仿真概述 • 热仿真基础知识 • ICEPAK软件操作入门 • 建模与网格划分技巧 • 求解设置与结果分析 • 高级功能应用与拓展 • 总结与展望
2
2024/1/30
01
热仿真概述
3
热仿真定义与意义
2024/1/30
热仿真优化方法
介绍了基于热仿真的优化方法，如遗传算法、粒子群算法等，以及它 们在热设计中的应用。
29
学员心得体会分享
学员A
通过这次课程，我深入了解了热仿真的基本原理和ICEPAK软件的操作方法，对我在实
际工作中的热设计问题有很大帮助。
学员B
课程中的案例分析让我对热仿真有了更直观的认识，也为我提供了解决实际问题的思路 和方法。
电子产品热仿真规范
1)：采用各向异性材料：
轴向导热系数设置为：15000-30000 W/m.k；
径向导热系数设置为：380 W/m.k。
2)详细模型：
Cu Wall：厚度等于热管壁厚，K=380w/m.k；
Vapor：尺寸等于热管内部尺寸， K=50000w/m.k；
1)对产品温度场作出预测，在产品设计开发时就能发现并关注热点区域；
2)降低设计、生产和重复设计、生产的费用；
3)对产品风道进行优化，最大限度的提高散热效率；
4)减少试验和测量的次数，缩短开发周期，提高产品质量。
对比内容
对设计者经验的依赖度
设计周期
热设计一次成功率
热设计方案的优化程度
效率
传统热设计方法
2)简单模型：适用于系统级仿真分析，使用FLOTHERM软件里面的PCB模型或者是各向异性导热系数的Cubiod模型。PCB模型可以设置层数，含铜量来计算出各方向的导热系数，如图-3所示。如果需要考虑辐射散热，PCB的发射率可设置为0.9。
图-3PCB板模型
5.3.2.散热片
散热器建模方法有两种，如图-4所示。
3.2.辐射：是能量以电磁波或粒子（如阿尔法粒子、贝塔粒子等）的形式向外扩散。自然界中的一切物体，只要温度在绝对温度零度以上，都以电磁波和粒子的形式时刻不停地向外传送热量，这种传送能量的方式被称为辐射。
4.职责
4.1.热仿真负责人
4.1.1.热传工程师：负责产品开发阶段的热仿真分析，并按模板要求输出热仿真报告。
如果在建模中没有考虑导热膏、导热垫，可根据公式△T=Qσ/Aλ，其中△T表示导热膏、导热垫的温差，Q表示芯片功耗，A表示导热膏、导热垫填充面积，σ表示导热膏、导热垫厚度，λ表示导热膏、导热垫的导热系数。计算导热膏、导热垫的温差，修正计算结果。
电子设备热仿真及优化技术研究
［ ８Ｊ Ｒ ．Ｍｏ ｈ ａ ｎ ｌ ，Ｐ ．Ｇｏ ｖ ｉ ｎ ｄ ａ ｒ ａ ｊ ａ ｎ ， Ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ａ ｌ ａ ｎ ｄ ＣＦ Ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ
《 工业 控制计算 机｝ ２ ０ １ ３年第 ２ ６卷第 ４期 案明显改善 ， 达到系统热控制要求 。 通过在测试 电子设备上盖板 ＣＰ Ｕ气流前段位置增加挡风板可进一步提高冷却气流效率 。
２ ． ２ 热 分 析 与 测 试 结 果 比较 最 优 的散 热 措 施 提 供 依 据 。
０ ｆ ｈ ｅ ａｔ ｓ ｉ ｎ ｋ ｓ ｗｉ ｔ ｈ ｂａ ｓ ｅ ｐｌ ａ ｔ ｅ ｆ ｏ ｒ ＣＰ Ｕ ｃ ｏ ｏｌ ｉ ｎ ｇ． Ｊ ｏｕ ｒ ｎ ａｌ ｏ ｆ
度， 提高了产品可靠性 ， 但 电子设 备的热仿真不能完全取代 高温
试 验 的作 用 。
Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ２ ５（ ８ ）（ ２ ０ １ １ ）２ ０ ０ ３ —
出 版社 ， ２ ０ ０ ５： ５ ６ — ５ ８
由表 ２中 的分 析 温 度 与 测 试 数 据 比较 可 知 ，软 件模 拟 分 析 结 果 和 实 际 测 量 值 比较 接 近 ， 最大误 差为 ８ ． １ ％， 满 足 工 程 设 计
［ ３］ 王彦海 ， 张世伟 ， 徐岩峰 ． Ｉ ｃ ｅ ｐ ａ ｋ仿 真 软 件 在 水 冷 底 板 热设 计 中 的应 用［ Ｊ ］ ． 电子机械工程 ， ２ ０ ０ ８， ２ ４ （ １ ） ： ２ ８ ［ ４］ 朱 可． 热 管 冷 板 在 电 子 设备 散 热 中 的 应用 ［ Ｄ］ 南京 ： 南 京 航 空 航 天 大
pcb热仿真
热分析可协助设计人员确定PCB上部件的电气性能，帮助设计人员确定元器件或PCB 是否会因为高温而烧坏。
简单的热分析只是计算PCB的平均温度，复杂的则要对含多个PCB和上千个元器件的电子设备建立瞬态模型。
无论分析人员在对电子设备、PCB以及电子元件建立热模型时多么小心翼翼，热分析的准确程度最终还要取决于PCB设计人员所提供的元件功耗的准确性。
在许多应用中重量和物理尺寸非常重要，如果元件的实际功耗很小，可能会导致设计的安全系数过高，从而使PCB的设计采用与实际不符或过于保守的元件功耗值作为根据进行热分析，与之相反(同时也更为严重)的是热安全系数设计过低，也即元件实际运行时的温度比分析人员预测的要高，此类问题一般要通过加装散热装置或风扇对PCB进行冷却来解决。
这些外接附件增加了成本，而且延长了制造时间，在设计中加入风扇还会给可靠性带来一层不稳定因素，因此PCB现在主要采用主动式而不是被动式冷却方式(如自然对流、传导及辐射散热)，以使元件在较低的温度范围内工作。
热设计不良最终将使得成本上升而且还会降低可靠性，这在所有PCB设计中都可能发生，花费一些功夫准确确定元件功耗，再进行PCB热分析，这样有助于生产出小巧且功能性强的产品。
应使用准确的热模型和元件功耗，以免降低PCB设计效率。
1元件功耗计算准确确定PCB元件的功耗是一个不断重复迭代的过程，PCB设计人员需要知道元件温度以确定出损耗功率，热分析人员则需要知道功率损耗以便输入到热模型中。
设计人员先猜测一个元件工作环境温度或从初步热分析中得出估计值，并将元件功耗输入到细化的热模型中，计算出PCB和相关元件“结点”(或热点)的温度，第二步使用新温度重新计算元件功耗，算出的功耗再作为下一步热分析过程的输入。
在理想的情况下，该过程一直进行下去直到其数值不再改变为止。
然而PCB设计人员通常面临需要快速完成任务的压力，他们没有足够的时间进行耗时重复的元器件电气及热性能确定工作。
热仿真分析的输入条件和器件功耗准确性
