教你修改Altium Designer原理图右下角标题
Altium-Designer使用说明
编号：日期：Altium Designer 使用说明1.Altium Designer简介Altium Designer环境是一个软件集成平台，汇集了所有必要的工具来创建一个单一的应用程序中的电子产品开发完整的环境。
Altium Designer包括所有设计任务的工具：从原理图和HDL设计输入，电路仿真，信号完整性分析，PCB设计以及基于FPGA的嵌入式系统设计和开发。
这里主要介绍PCB设计。
2.创建PCB工程2.1PCB工程简介PCB工程是创建PCB图的基础，为了便于后续的设计绘图，往往需要在PCB工程中添加需要的元件库、封装库、原理图、PCB图。
2.2创建过程打开Altium Designer，依次单击>project>PCB project,创建一个PCB工程，保存这个工程，之后便可以将有关文件如原理图、封装图、PCB图等添加到工程中。
3.创建原理图库及封装库3.1创建元件原理图库a)元件原理图创建在建立好的PCB工程（PCB_Project1）上，单击右键显示如图1，建立一个元件图。
图1b)元件图绘制在已建好的元件图文件中，绘制所需的元件图，过程如下：在菜单栏中的place选项下，选择所需的基础形状，根据需要进行合理设置，以一个简单芯片绘制为例。
首先在place工具下找到矩形如图2所示：图2在图上根据需要调节矩形的形状、大小。
然后放置引脚，同样在place工具下找到pin选项，按Tab键对pin的属性进行设置。
如图3所示：图3使用空格键使pin调转方向，使得有四个白点的一端朝外。
绘制好图之后，对元件图的属性进行设置。
单击软件右下角的SCH图标。
如下图所示：得到如图4所示对话框：图4选择Edit图标可对元件属性进行设置。
根据需要完成设置之后，将文件保存在新建的工程目录下，方便选用。
或者建立一个自己的SCH Libraries。
3.2元件封装库元件封装绘制的过程中应该注意保证封装的引脚标号与原理图中引脚标号对应。

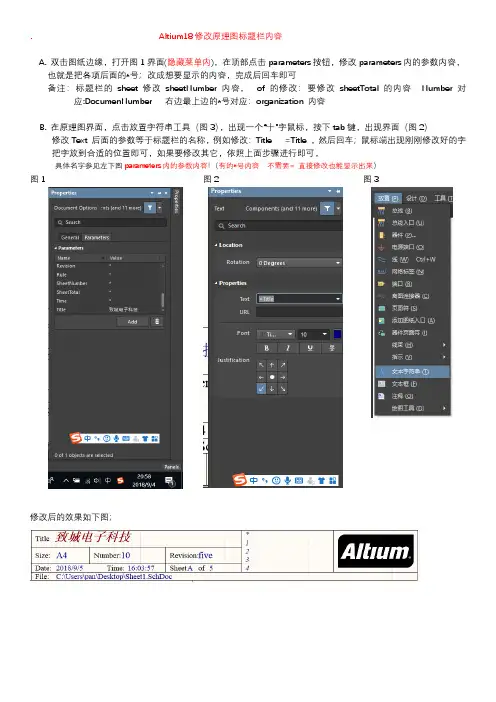

Altium18修改标题栏内容
. Altium18修改原理图标题栏内容
A. 双击图纸边缘，打开图1界面(隐藏菜单内)，在顶部点击parameters按钮，修改parameters内的参数内容，
也就是把各项后面的*号；改成想要显示的内容，完成后回车即可
备注：标题栏的sheet修改sheetNumber内容, of 的修改：要修改sheetTotal的内容Number对应:DocumenNumber 右边最上边的*号对应：organization 内容
B. 在原理图界面，点击放置字符串工具（图3），出现一个“十”字鼠标，按下tab键，出现界面（图2）
修改Text 后面的参数等于标题栏的名称，例如修改：Title =Title ，然后回车；鼠标端出现刚刚修改好的字把字放到合适的位置即可，如果要修改其它，依照上面步骤进行即可，
具体名字参见左下图parameters内的参数内容！（有的*号内容不需要= 直接修改也能显示出来）
图1 图2 图3
修改后的效果如下图；。
AltiumDesigner（AD）常用操作和快捷方式
AltiumDesigner（AD）常用操作和快捷方式网上找了一些Altium Designer(AD)的常用操作和快捷方式，现在和大家分享一下。
方格与格点的切换:View-Grids-T oggleVisible Grid Kind原点：Edit-Origin-Set边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽选取元件：PCB-PCB Filter-IS Component逐个放置元件：TOOLS-Component Placement-RepositionSelected Components自动布局：ToolS-Component Placement--Arrange Within Room自动布局器：ToolS-Component Placement--Auto Placer元件排列：选中元件右键Align- 或Alignment Tools--元件在层之间的快速切换：拖动元件的过程按L键让焊盘放在格点上：选中元件，右键-Component Actions-Move ComponentOrigin To Grid移动元件的远近：'G'键选择mil刷新屏幕： END改走线模式：shift+空格键（“45°线性” “45°+圆角” “90°”“ 任意角”“90°+圆弧”“圆弧”）遇障碍物：右键-Options-Preferences-...推挤： Shift+R布线快捷菜单：“~ ”键线宽设置：“Shift+W”过孔修改规则:Design-Rules-HoleSize;板边5mm圆弧:Place-KeepOut-Arc切换英美单位制度：Ctrl+Q保护元器件位置：锁定双击-Lock打钩保护已锁定物体：Tools-Preference-PCB Editer-General-ProtectLocked Objects 打勾；显示布线快捷菜单：键盘左上角快捷键“~ ”层间切换：'+''-'字体（条形码）放置：'A'-Place String；对板的定义：Designers-Board Shape-R/D；尺寸标注：Place Dimension-Place Linear Dimension工具栏恢复原始状态:在工具栏处右键CustomizingPCB Editor-Toolbar-Restore；填充：Place Fill；复制粘贴：选中-Edit-Rubber Stamp-单击粘贴特殊形状：选中-Edit-Paste Special选择一组Select：“S键”-Touching Liner线/Rectangle矩形或Shift 一个个选移动Move:'M'整体移动：选中-右键-Unions-Create Union fromselected object/break解脱从联合体弱小信号线包地：选中-“s”select net,Tool-Outline-Selected Objects查找相似物体：右键-Find SimilarObject测距离：Report-Measure Distance自动布线:Auto Route:Net/NetClass/Connection/Area/Room 查看布线层：Shift+F或“*”切换层切断线：Edit-Slice Tracks布完线进行规则检查：Tools-Design Rule Check-Run D_R_C_ 3D视图：数字键“3”或View-Switch to3D,Shift+右键旋转；铺铜：Place-Polyon Pour去死铜：双击铜区，Remove Deader Copper 打勾原理图和PCB的双向同步更新：检测PCB与原理图的不同处：Project-Show Differences在原理图里更改后更新到PCB:Design-Update PCB Document in在PCB里更改后更新到原理图:Design-UpdateSchematics in标号Designator显示：PCB FilterISDesignator 然后PCB Inspector Hide重新标注：T ool- Re Annotate元器件标号自动排列：选中器件-右键-Align-Position Component Text补泪滴：Tool-T eardrops，焊盘与导线连接更牢固生成生产制造文件：File-Fabrication Outputs生成PDF文件：File-Smart PDF翻板：View-Flip Board打开层对话框：L打开选择：S跳转：J英寸和毫米切换：Q翻转元器件：空格改变线宽，孔径：选中导线或过孔,同时按下Tab键选中目标：shift+单击PCB换层并自动添加过孔：小键盘上的“*”系统设置：DXP->preferences其中General--Use localized resources中文其中Backup ：设置备份时间树形图标：home快捷键：右下角help-shortcuts默认布局：View-Desktop layouts--Default窗口缩回的速度：DXP->preferences->system->view--Hidedelay打开不同面板：右下角System等等切换不同窗口：ctrl+tab放大和缩小：ctrl+鼠标中键滚轴修改右下方的边框(title，日期)格式：DeSign-T emplate-Set Template File Name...A4走线自动延长： Drag---ctrl+鼠标拖动复制目标：选择目标，按住shift拖动自动添加元件编号：Tools->Annotate SchematicsPreferences-->Schematic-->Graphical Editing Convert Special Strings 转换特殊字符串如何全局修改例如：单击电容C1选中，鼠标右键选择Find Similar Objects (Select Matching 选中，二步骤可以跳过(1) Part Comment ---same Current Footprint ---same ,点击OK按钮(2) Select ALL(3) SCH Inspector 窗口修改 FootprintTools-->FootPrint Manager分层设计(1)一种水平设置，N个分图，net设置全局(project-->project options-->Identifier Scope..Gloal) 不推荐(2)一种垂直设置，一个总图(Sheet Entry),N个分图(PORT) 连接只能Sheet Entry 到PORT第二种方法：(1)Place sheet Symbol(方框) 和sheet Entry(放在方框边界内侧)(2)选择sheet Symbol，右键选择'Sheetsymbol actions'--creat sheet from symbol原理图库(1) File-->New-->Library-->sch..(2) 右边下方SCH打开SCH Library窗口(3) Place->RecTangle,注意放在原点(4) Library Components PropertiesDesignator U?Comment max232Symbol Refernece max234(5) 可将一个元件库分为两个Part,例如parta,partb(通过T ools-->new part)特殊用途：选择该元件，按F1打开该元件的pdf文档Library Components Properties-->Parameters for Component -->Add..Name: HelpURL Value: C:\zy\abc.pdf#page=5PCB库(1) File-->New-->Library-->pcb..(2) 右边下方PCB打开pcb Library 窗口集成库(1) File-->New-->Project-->Interger Library(2) 新建sch.lib和pcb.lib, 在sch.lib中选择Tools-->Model Manage....(3) Project-->Compile Integrated Library盲孔（BIINDVIA）：从印制板内仅延展到一个表层的导通孔。

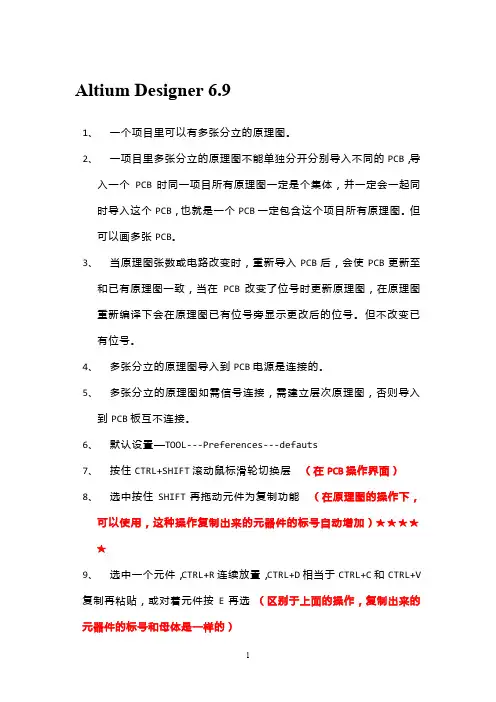

Altium_Designer6.9软件操作实用笔记 自己也修改
Altium Designer 6.91、一个项目里可以有多张分立的原理图。
2、一项目里多张分立的原理图不能单独分开分别导入不同的PCB，导入一个PCB时同一项目所有原理图一定是个集体，并一定会一起同时导入这个PCB，也就是一个PCB一定包含这个项目所有原理图。
但可以画多张PCB。
3、当原理图张数或电路改变时，重新导入PCB后，会使PCB更新至和已有原理图一致，当在PCB改变了位号时更新原理图，在原理图重新编译下会在原理图已有位号旁显示更改后的位号。
但不改变已有位号。
4、多张分立的原理图导入到PCB电源是连接的。
5、多张分立的原理图如需信号连接，需建立层次原理图，否则导入到PCB板互不连接。
6、默认设置—TOOL---Preferences---defauts7、按住CTRL+SHIFT滚动鼠标滑轮切换层（在PCB操作界面）8、选中按住SHIFT再拖动元件为复制功能（在原理图的操作下，可以使用，这种操作复制出来的元器件的标号自动增加）★★★★★9、选中一个元件，CTRL+R连续放置，CTRL+D相当于CTRL+C和CTRL+V 复制再粘贴，或对着元件按E再选（区别于上面的操作，复制出来的元器件的标号和母体是一样的）10、选中，按住CTRL拖动元件为DRAG功能，即链接导线会跟随延长，与MOVE功能移动不一样，按M键出现DRAG和MOVE，DRAG可以方便两个芯片引脚对应连接，再拖动，避免一根一根线连（原理图操作界面，实用功能）★★★★★11、EDIT-----BREAK WIRE 断线（原理图界面）12、PLACE---DIRECTIVE（directive）---NO ERC 不进行ERC电气规则检查（原理图界面红色叉叉具有同样的功能 Place No ERC）13、PLACE---DIRECTIVE---compile mask 编译屏蔽罩14、原理图编译：Project---compile document sheet （编译功能是什么作用？）15、原理图标号排序：Tools---Annotate Schematics （未尝试）16、原理图右下角的模板添加，Design—template—set templatefile name打开自带的模板路径找到Templates文件夹进入打开即可，更改模板内容Design—Document options—parameters 更改Value即可（何功能？）17、CTRL+F 查找（原理图界面，可用）18、CTRL+H 查找并替换（原理图接界面，Text to Find选择需要修改的原件，Replace With要改成的原件编号）19、层次原理图从顶层到子层绘制，先绘制顶层，再单击一个原理图模块symbol右键选择sheet symbol actions---create sheet from symbol 创建子原理图。
AltiumDesigner操作技巧
AltiumDesigner操作技巧生成PCB库：Design→Make PCB Library打开板设置:Design→Board Options启动停止放大镜:View→Board Insight→Toggle Insight Lens(快捷键：Shift+M)碰线选中:Edit→Select→T ouching Line(快捷键：S→L)剪断导线:1)(Sch环境下)Edit→Break Wire；2)(PCB环境下)Edit→Slice Tracks对齐:Edit→Align→...1)Ctrl+Shift+H:以最外面两个元件进行水平方向的等间距分布2)Ctrl+Shift+V:以最外面两个元件进行垂直方向的等间距分布3)Ctrl+Shift+L→R:左、右对齐4)Ctrl+Shift+T→B:上、下对齐全部、部分飞线的显示与隐藏:View→Connections→...单位切换：Q键黑色背景裁下过多的话，可以用此方法进行补救:Design→Board Shape→Redefine Board Shape层叠放管理器:Design→Layer Stack Manager（双层板不用设置该项）层管理器:Design→Layer & Coler(快捷键：L键)在这里可以设置单、双面板等操作，最好关掉禁止布线层和机械层。
如果想恢复显示所有层，单击左下角LS按钮\All Layer即可。
包上的部分可以统一移动:Design→Room→Place Rectangular Room实现快速且就地取材地复制：选中某器件→Shift+拖动取消某一引脚的电器规则检查:Place→Derectives→No ERC（快捷键：右边的红叉）原理图的ERC（Electronic Rule Check电器规则检查）:Project →Compile Document 文件名.SchDoc清除当前过滤器：右下角的Clear键（快捷键：Shift+C）放置屏蔽罩:Place→Directives→Compile Mask打开封装管理器:T ools→Footprint Manager找回原点:1)（PCB环境下）Ctrl+End2)（Sch环境下）Ctrl+Home放大、缩小:按下滚轮上下拖移动：右键拖拽移动适合显示:1)适合整图:V→D2)适合区域:V→A3)适合以点为中心的域:V→A4)适合所有元件:V→F（快捷键：Ctrl+PageDown）PCB中的点、线切换：1)在Board Option中的Maker改Dots为Lines2)View→Grid→T oggle Visible Grid Kind3)右上角快捷键→ T oggle Visible Grid KindEdit→Origin→Set→进行重新标定：1)重新设置板的中心；2)另外正上方中间部位有个三角尺，那里面也有坐标原点符号Tools\Component Placement\Reposition Slected Component：连续放置被选中的元件统一该标号大小1)在任意一个封装的标号处右击→Find Similar Objects→打开对话框2)Text Height的any改为some，Text Width同理。
Altium-Designer实用操作--自己总结的
AD实用操作方法1、放大、缩小：Ctrl+鼠标滚轮或Ctrl+鼠标右键按住并滑动鼠标。
2、整屏移动：鼠标右键点住不放。
3、测量距离：Ctrl+M。
4、放大镜：Shift+M。
5、打开、关闭放大镜：选菜单项“工具(Tools)”——“优先选项(Preferences)”——“PCBEditor”——“Board Insight Lens”，勾选或取消“可视(visible)”。
6、电路板上放置中文字：选择字体放置——按住“Tab”键——在“Font”中选择“TrueTape”——在“Text”中输入中文字。
7、查看层设置：点击“L”。
8、切换公制和英制：点击“Q”。
9、电路图分功能设计（自上而下）：在整体图中的每个功能块的设置中，点击“Filename”，选择与测功能图块对应的实际电路图。
10、端口形状：在“Position”中选择“Output”、“Input”、“Bidirectional”、“Unspecified”，端口的形状会出现相应的变化。
11、整体图和部分功能图切换：在整体图上点击“Ctrl+鼠标双击+相应的模块”，画面会跳到相应的功能图上。
在输入、输出端口上重复上述操作，会在整体图和功能图上切换。
12、放置过孔快捷键：在画导线的命令下，按住“Shift+Ctrl”键，向下滑动鼠标滚轮，此时出现过孔，松开“Shift+Ctrl”键，点击鼠标左键，放置过孔。
13、左右移动：Shift+鼠标滚轮。
14、上下移动：鼠标滚轮。
15、器件旋转：选中后点击空格键。
16、镜像：1. 输入法切换至英文状态！！！2. 选中该器件时，鼠标左键按住不放，鼠标呈十字状，器件为可移动状态。
3. 同时按键盘上的X或Y：X为水平左右翻转；Y为垂直上下翻转。
17、添加元器件库：打开的对话框，点（安装）出现对话框，在对话框最下面的{文件类型}先为all files(**)就可以了，就能把你自建库加进去了。
18、左右两侧文件树打开与关闭：右下角有个"System"按钮，点开后，想要显示哪个菜单就点哪个，除了System还有PCB和Help等等，都是可以用的，打开以后它可能还在左边或是右边的菜单显示，比如libraries在右边，project在左边，这是默认情况下，你也可以将他们拖到你想放置的位置。
Altiumdesignersummer08学习笔记
Altiumdesignersummer08学习笔记本人来自于重庆邮电大学，花了一个月时间学习altiumdesigner，学习过程中做了些简单的操作笔记，笔记是根据郭天祥的讲课视频来记录的，希望能对大家有所帮助，如果有什么想和我交流，可以加我的QQ：375240364开始启动ALTIUM DESIGNER时，其实运行的是DXP。
EXE文件，pcb画图要测量元件的大小，按ctrl+g能设置两个点之间的距离，选中弹出来工俱第二个图标为焊盘，画点，尺子测量ctrl+m，SHIFT+M是打开或取消放大镜功能，放大某一个部分画电路元件：1。
place下选要画的元件的形状，2，tool下选择PIN要添加的引脚，按TAB键可以修改引脚属性，（内部标号和外部号），确定后可按空格键翻转两个标号，3，按住CTRL键滚轮可以放大或缩小，4，在做原理图时，每个字母后面加上"\"，就会显示上划线，这一条只适用于在画原理图库时，在原理图中添加元器件时修改其名字时是行不通的。
5，元件之间能自动连接，不过连接时的线是很短的，如何加长？按左键选中元件，然后按住CTRL键拖动元件。
6，添加封装，双击元件，再点击右下脚ADD，选择FOOTPRINT，7，2.54mm,在PCB中非常重要，即是100mil,单片机中大部分都是这样的距离，8。
画PCB封装图，元件都齐，再测量9，画PCB时设置两个引脚之间的距离：点工具栏#字网状图形，选set snap..默认的是mil单位，按Q后会转换成MM为单位，点焊盘画圆圈，按TAB键打开属性，designator中要填写与对应引脚相同的序号，画完后最好加一个框架。
加框要加在TOP OVERLAY层,用LINE画线工具画线，可以通过设置间距，使方框细一些，10.VSS是代表要接地的意思11，画好原理图后，选PROJECT下的compile编译，然后点designer下生成PCB图，然后点工具栏上的放大镜会弹出PCB图来，designer下bord shap下选redfine board shap来确定黑色格子的大小，最好和PCB图宽度相当12，画好一个PCB封装库时要设置一个参考点，以免到时移动时找不到元件，在封装库文件下点EDIT找到set reference,如果是在生成PCB之后才设置参考点，那么这时要重新导入封装，或是把库升级（找到工程里文件点右键升级），如果还是找不着位置，可以重置其坐标，找一个与它相差不远的元件的坐标，以它为参考设置。
非常实用的Altium_Designer使用教程
非常实用的Altium_Designer使用教程Altium Designer使用教程创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM 设置。
与工程无关的文件被称为"自由文件"。
与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。
当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。
任何原始原理图或者PCB的改变都将在编译的时候更新。
所有类型的工程的创建过程都是一样的。
本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。
作为本章的开始，先来创建一个PCB工程：图6-1 PCB工程的创建1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。
如果这个选项没有显示在界面上则从System中选择Files。
也可以在Altium Designer软件的Home Page 的Pick a Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。
2. 显示Projects面板框显示在屏幕上。
新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。
3.重新命名工程文件（用扩展名.PrjPCB），选择File>>Save Project As。
保存于您想存储的地方，在File Name中输入工程名Multivibrator.PrjPCB并单击Save保存。
立创eda标题栏修改
立创eda标题栏修改全文共四篇示例，供读者参考第一篇示例：立创EDA是一款专业的电子设计自动化软件，用于协助工程师设计电路板和集成电路。
在进行PCB设计时，经常需要修改标题栏以符合特定的需求。
本文将介绍如何在立创EDA中修改标题栏，实现个性化设计。
一、打开立创EDA软件，创建一个新的PCB设计项目。
在打开的PCB设计页面上方会显示默认的标题栏，通常包括项目名称、文件路径、创建者和创建日期等信息。
二、点击菜单栏中的“设计”选项，选择“标题栏设置”。
在弹出的窗口中，可以看到当前标题栏的内容和格式设置选项。
三、在标题栏设置窗口中，可以自定义标题栏的内容和格式。
首先可以选择是否显示标题栏，勾选“显示标题栏”选项即可。
然后可以添加或删除需要显示的信息，比如项目名称、公司名称、设计者、日期等。
四、在标题栏设置窗口中，还可以设置标题栏的格式。
可以选择不同的字体、颜色和大小，调整标题栏的位置和对齐方式。
也可以通过添加自定义文本框来显示额外的信息，比如项目版本号、备注等。
第二篇示例：我们对标题栏的布局进行了调整，更符合用户习惯和视觉习惯。
我们将各个功能模块进行了分类，使用户可以更快速地找到需要的功能。
我们还增加了查找功能，用户可以通过输入关键字来快速搜索需要的功能，提高操作效率。
我们还在标题栏中增加了一些常用功能，如保存、导出、打印等，让用户可以更方便地进行操作。
我们对标题栏的样式进行了更新，采用了更简洁、清晰的设计风格。
我们去掉了一些不必要的边框和阴影效果，使界面更加干净、简洁。
我们也调整了字体的大小和颜色，增加了一些图标和动态效果，使界面更加美观、时尚。
这样不仅可以提升用户体验，还能增强用户对产品的信任感和好感度。
我们还在标题栏中加入了一些新的功能和工具，以满足用户不断增长的需求。
在标题栏中加入了在线帮助文档和视频教程，用户可以随时通过点击查看，解决使用过程中出现的问题。
我们还增加了一些新的插件和工具，如数据分析、仿真模拟等，让用户可以更全面地进行设计和分析。
altium designer 实用技巧
Altium designer使用技巧1:在对话框中点击右上角的？号，然后在点击不清楚的勾选框，则直接出现该项的帮助信息和说明。
2:ctrl+滚动滑轮进行放大或缩小或者ctrl+右键上下推拉，或者pageup/pagedown3:鼠标右键按住原理图，鼠标箭头将变成先手，这样就可以上下左右任意拖动图了4:G改变格点的距离，shift+G为反变化5:上下翻转x水平翻转Y旋转空格，逆时针旋转shift+空格6:shift+空格切换连线模式：比如有90度45度任意角度之间切换7：选中原件后按住ctrl键移动则连线自动延长8：选中想要复制的原件，然后按住shift键鼠标左键按住拖动，则相当于复制了选中的所有元件/同样选中原件后ctrl+c然后ctrl+v同样是复制元器件9：EDIT菜单栏中有个breakwire可用来断线10：带下划线的两个字母可以构成快捷键，方便操作比如p+w为接线p+n为网络标号11：databus[0..7]说明8跟线网络编号对应12：在原件或者标号没有按下处于悬浮状态时按tab键进行参数设定13：tool中的annodate作注释，进行“原器件编号”先update后accept在execute则就编号完毕14：在directive中放置ERC则不进行电气规则检查，parametset用来添加约束条件集合15:在tool中的schematic perferce中的graphical editing中点击convert special string，这样就能进行特殊字符串的转化16：ALtium可以将内部的原理图等和word excel等文件进行相互粘贴，方法见5a35分钟17：ctrl+f查找18：全局修改方法：1：shift+f为查找相似物体，则出现十字光标，点击某一器件后查找相似器件，其他元件被屏蔽，或者快捷键e+n，同样出现上述现象，进行相同操作实现查找相似器件2：Edit——》select——》all，或者快捷键e+s+a选中所有，（或者按住shift再点击想要修改的元件）因为其他元件被屏蔽，只有当前需要改动的元件被全部选中。
非常实用的Altium_Designer使用教程
Altium Designer使用教程创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。
与工程无关的文件被称为"自由文件"。
与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。
当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。
任何原始原理图或者PCB的改变都将在编译的时候更新。
所有类型的工程的创建过程都是一样的。
本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。
作为本章的开始，先来创建一个PCB工程：图6-1 PCB工程的创建1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。
如果这个选项没有显示在界面上则从System中选择Files。
也可以在Altium Designer软件的Home Page的Picka Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。
2. 显示Projects面板框显示在屏幕上。
新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。
3.重新命名工程文件（用扩展名.PrjPCB），选择File>>Save Project As。
保存于您想存储的地方，在File Name 中输入工程名Multivibrator.PrjPCB并单击Save保存。
下面我们将会创建一个原理图文件并添加到空的工程中。
altium designer PCB器件统一修改顶层和底层
PCB 器件统一修改顶层和底层
1、 统一选中要修改的器件
2、 P CB 界面 ->右下角 -> PCB-> PCB Inspector
重要说明：PCB Inspector 可以统一修改选中物体的参数，举一反三。
3、 B ottom 修改为 Top ，你会发现器件自动都切换到Top 层
4、 T op 修改 Bottom 步骤一样，记得关闭对话框哦！你也可以按快捷键“L ”
5、 单独修改某个器件：鼠标点住不放，按” L ”键。
综述：经过此番努力研究，终于有了结果，希望大家借此机会一起学习，一起努力！
文章为自己原创，希望大家支持原创。
在遇到问题的时候，不要浮躁，要静心去思考。
技术文章实践最重要，写的不好的地方望大家谅解！谢谢大家的支持！ 要修改的层。
Altium designer标题栏不能设置的 弥补方法
Altium designer标题栏不能设置的弥补方法
我已经修改了Tile的值，，但是标题栏并未显示。
弥补方法具体步奏如下：
1
打开标题栏Design----Template------Set Template File Name...
2打开在Altium designer的安装目录下的Template文件夹
3选择打开A4(由你的原理图大小决定，这里以A4为例)，，，如果你的原理图是竖着的就选择A4.portrait
4弹出如下图窗口，，一般确定就好，然后ok
的tile值也显示出来了，，，
再来改个值看看，将number的值改为8
确定之后，标题男number的值随之改变，并且显示出来了，，，over
altiumdesigner标题栏设置方法
Altium designer标题栏设置方法转自网络一、自定义原理图模板使用系统默认的模板,按理说应该能显示,但事实上,无论protel 99se ,protel 2004,还是AD6.X的都是不能显示的,只有自己建一个模板(即原理图文件上画框框什么之类的,放字符串,值是"=tile"什么的就行了),记得保存为.schdot格式,然后载入这个模板文件就OK。
1.新建原理图文件，在docment option中将title block 方框中的对勾去掉2.自己画好title block 表格3.放置text并设置属性4.文件|保存为 .schdot原理图模板文件二、修改设置1.执行Design-Document Option，打开文档属性对话框，设置其中title等参数。
2.执行Place-Text String，按TAB键，将Text属性中设置为"=title"（不加双引号）,并将Text String放在标题栏的title的右侧。
其他同设置，当输入"="后，会自动提示。
3.执行Tool-Schematic Preference，切换到Graphic Editing，选中其中的Convert Special Strings。
单击OK后，你会发现见面的标题栏中的内容都显示出来了，如果没有设置的参数以*号表示出来三、title参数含义Currenttime：当前时间currentdate：当前日期Time：时间Date：日期DocumentFullPathAndName：带路径的文件名DocumentName：文件名ModifedDate：修改日期ApprovedBy：批准人CheckedBy：检查人员Author：设计者CompanyName：公司名称DrawnBY：绘图者Engineer：工程师Organization：组织Address1：地址1Address2：地址2Address3：地址3Address4：地址4Title：标题DocumentNumber：文档编号Recision：版本号SheetNumber：图纸编号 SheetTotal：图纸总数Rule：规则ImagePath：图片路径四、文档选项含义。
