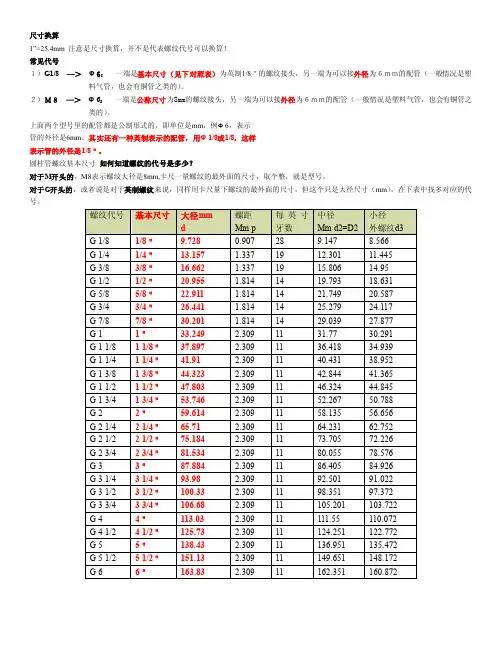

气管接头英制公制对照表

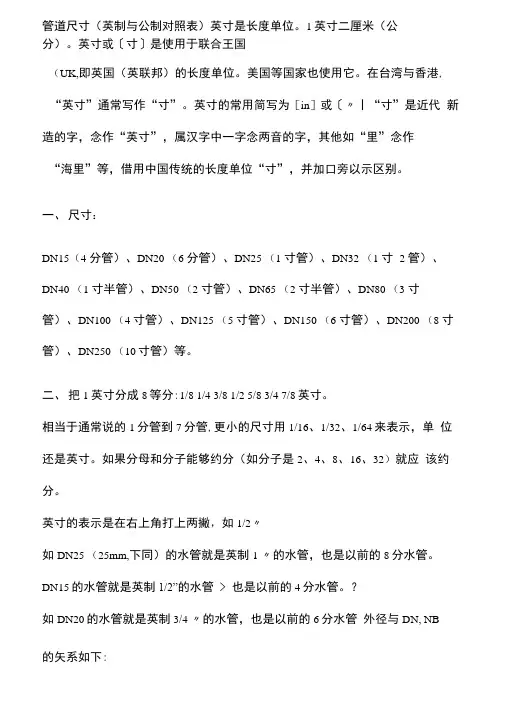

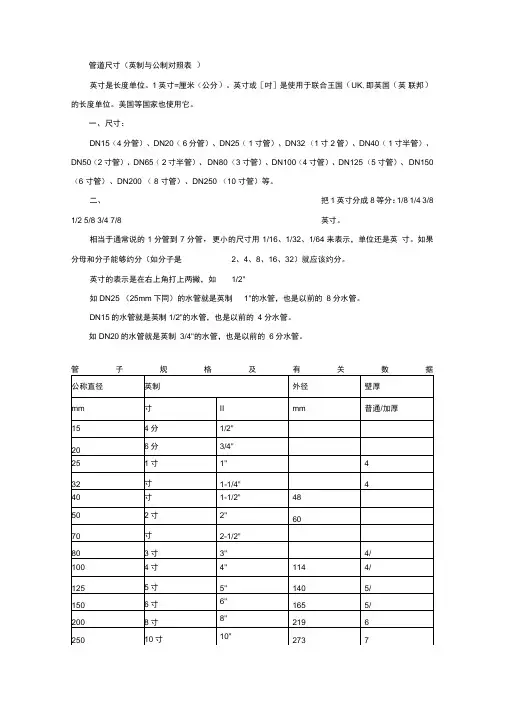

尺寸换算

1”=25.4mm 注意是尺寸换算，并不是代表螺纹代号可以换算！

常见代号

１）G1/8—＞Φ6：一端是基本尺寸（见下对照表）为英制1/8＂的螺纹接头，另一端为可以接外径为６ｍｍ的配管（一般情况是塑料气管，也会有铜管之类的）。

２）Ｍ８—＞Φ6：一端是公称尺寸为8mm的螺纹接头，另一端为可以接外径为６ｍｍ的配管（一般情况是塑料气管，也会有铜管之类的）。

上面两个型号里的配管都是公制形式的，即单位是mm，例Φ6，表示

管的外径是6mm。其实还有一种英制表示的配管，用Φ1/8或1/8，这样

表示管的外径是1/8＂。

圆柱管螺纹基本尺寸如何知道螺纹的代号是多少？

对于M开头的，M8表示螺纹大径是8mm,卡尺一量螺纹的最外面的尺寸，取个整，就是型号。

对于G开头的，或者说是对于英制螺纹来说，同样用卡尺量下螺纹的最外面的尺寸，但这个只是大径尺寸（mm），在下表中找多对应的代号。

螺纹代号基本尺寸大径mm

d 螺距

Mm p

每英寸

牙数

中径

Mm d2=D2

小径

外螺纹d3

G 1/8 1/8＂9.728 0.907 28 9.147 8.566 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 G 1/2 1/2＂20.955 1.814 14 19.793 18.631 G 5/8 5/8＂22.911 1.814 14 21.749 20.587 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 G 1 1＂33.249 2.309 11 31.77 30.291 G 1 1/8 1 1/8＂37.897 2.309 11 36.418 34.939 G 1 1/4 1 1/4＂41.91 2.309 11 40.431 38.952 G 1 3/8 1 3/8＂44.323 2.309 11 42.844 41.365 G 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 G 1 3/4 1 3/4＂53.746 2.309 11 52.267 50.788 G 2 2＂59.614 2.309 11 58.135 56.656 G 2 1/4 2 1/4＂65.71 2.309 11 64.231 62.752 G 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 G 2 3/4 2 3/4＂81.534 2.309 11 80.055 78.576 G 3 3＂87.884 2.309 11 86.405 84.926 G 3 1/4 3 1/4＂93.98 2.309 11 92.501 91.022 G 3 1/2 3 1/2＂100.33 2.309 11 98.351 97.372 G 3 3/4 3 3/4＂106.68 2.309 11 105.201 103.722 G 4 4＂113.03 2.309 11 111.55 110.072 G 4 1/2 4 1/2＂125.73 2.309 11 124.251 122.772 G 5 5＂138.43 2.309 11 136.951 135.472 G 5 1/2 5 1/2＂151.13 2.309 11 149.651 148.172 G 6 6＂163.83 2.309 11 162.351 160.872
