无线WiFi天线增益计算公式
天线增益的计算公式.doc
天线增益的计算公式.doc天线增益的计算公式天线增益是指：在输⼊功率相等的条件下，实际天线与理想的辐射单元在空间同⼀点处所产⽣的信号的功率密度之⽐。
它定量地描述⼀个天线把输⼊功率集中辐射的程度。
增益显然与天线⽅向图有密切的关系，⽅向图主瓣越窄，副瓣越⼩，增益越⾼。
可以这样来理解增益的物理含义--⼀为在⼀定的距离上的某点处产⽣⼀定⼤⼩的信号,如果⽤理想的⽆⽅向性点源作为发射天线，需要100W 的输⼊功率，⽽⽤增益为G = 13dB = 20的某定向天线作为发射天线时，输⼊功率只需100 / 20 = 5W。
换⾔之，某天线的增益，就其最⼤辐射⽅向上的辐射效果来说，与⽆⽅向性的理想点源相⽐，把输⼊功率放⼤的倍数。
半波对称振⼦的增益为G=2.15dBi o4个半波对称振⼦沿垂线上下排列，构成⼀个垂直四元阵，其增益约为G=8.15dBi（dBi这个单位表⽰⽐较对象是各向均匀辐射的理想点源）o如果以半波对称振⼦作⽐较对象，其增益的单位是dBd o半波对称振⼦的增益为G=0dBd （因为是⾃⼰跟⾃⼰⽐，⽐值为1 , 取对数得零值。
）垂直四元阵，其增益约为G=8.15 -2.15=6dBd。
天线增益的若⼲计算公式1）天线主瓣宽度越窄，增益越⾼。
对于⼀般天线，可⽤下式估算其增益：G （dBi） =10Lg{32000/ （2。
3dB,EX2。
3dB,H） }式中，2。
3dB,E与2 0 3dB,H分别为天线在两个主平⾯上的波瓣宽度; 32000是统计出来的经验数据。
2)对于抛物⾯天线，可⽤下式近似计算其增益：G (dBi) =10Lg(4.5X (D/XO) 2}式中，D为抛物⾯直径；⼊0为中⼼⼯作波长；4.5是统计出来的经验数据。
3)对于直⽴全向天线，有近似计算式G (dBi) =10Lg(2L/X0)式中，L为天线长度；⼊0为中⼼⼯作波长；天线的增益的考量在⽆线通讯的实际应⽤中，为有效提⾼通讯效果，减少天线输⼊功率，天线会做成各种带有辐射⽅向性的结构以集中辐射功率，由此就引申出“天线增益”的概念。

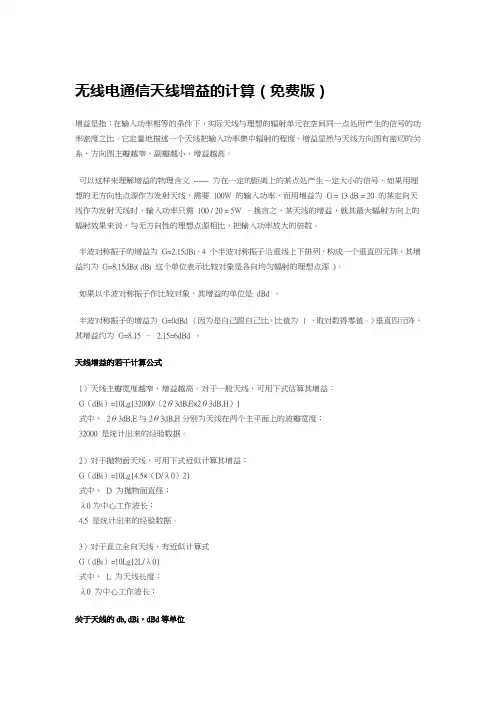

无线电通信天线增益(free)
无线电通信天线增益的计算（免费版）增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W 的输入功率，而用增益为G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd 。
半波对称振子的增益为G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。
）垂直四元阵，其增益约为G=8.15 – 2.15=6dBd 。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中， D 为抛物面直径；λ0为中心工作波长；4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L 为天线长度；λ0 为中心工作波长；关于天线的db, dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。

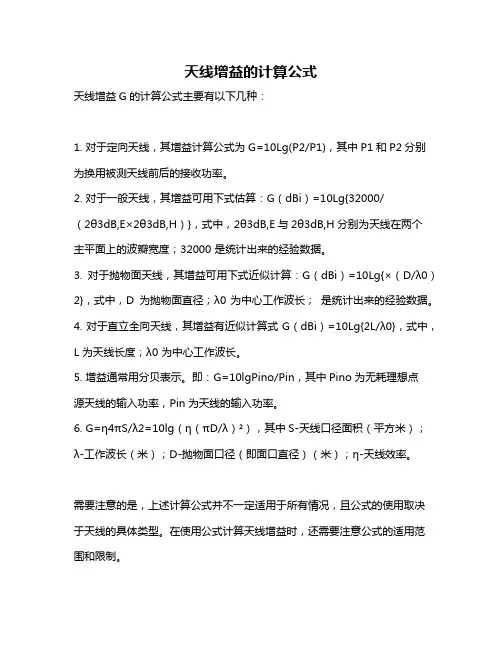

天线增益的计算公式
天线增益的计算公式
天线增益G的计算公式主要有以下几种：
1. 对于定向天线，其增益计算公式为G=10Lg(P2/P1)，其中P1和P2分别为换用被测天线前后的接收功率。
2. 对于一般天线，其增益可用下式估算：G（dBi）=10Lg{32000/
（2θ3dB,E×2θ3dB,H）}，式中，2θ3dB,E与2θ3dB,H分别为天线在两个
主平面上的波瓣宽度；32000 是统计出来的经验数据。
3. 对于抛物面天线，其增益可用下式近似计算：G（dBi）=10Lg{×（D/λ0）2}，式中，D 为抛物面直径；λ0为中心工作波长；是统计出来的经验数据。
4. 对于直立全向天线，其增益有近似计算式 G（dBi）=10Lg{2L/λ0}，式中，L 为天线长度；λ0 为中心工作波长。
5. 增益通常用分贝表示。
即：G=10lgPino/Pin，其中Pino为无耗理想点
源天线的输入功率，Pin为天线的输入功率。
6. G=η4πS/λ2=10lg（η（πD/λ）²），其中S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线效率。
需要注意的是，上述计算公式并不一定适用于所有情况，且公式的使用取决于天线的具体类型。
在使用公式计算天线增益时，还需要注意公式的适用范围和限制。
天线增益的计算公式.doc
天线增益的计算公式天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义--一为在一定的距离上的某点处产生一定大小的信号,如果用理想的无方向性点源作为发射天线，需要100W 的输入功率，而用增益为G = 13dB = 20的某定向天线作为发射天线时，输入功率只需100 / 20 = 5W。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi o4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi（dBi这个单位表示比较对象是各向均匀辐射的理想点源）o如果以半波对称振子作比较对象，其增益的单位是dBd o半波对称振子的增益为G=0dBd （因为是自己跟自己比，比值为1 , 取对数得零值。
）垂直四元阵，其增益约为G=8.15 - 2.15=6dBd。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G （dBi） =10Lg{32000/ （2。
3dB,EX2。
3dB,H） }式中，2。
3dB,E与2 0 3dB,H分别为天线在两个主平面上的波瓣宽度; 32000是统计出来的经验数据。
2)对于抛物面天线，可用下式近似计算其增益：G (dBi) =10Lg(4.5X (D/XO) 2}式中，D为抛物面直径；入0为中心工作波长；4.5是统计出来的经验数据。
3)对于直立全向天线，有近似计算式G (dBi) =10Lg(2L/X0)式中，L为天线长度；入0为中心工作波长；天线的增益的考量在无线通讯的实际应用中，为有效提高通讯效果，减少天线输入功率，天线会做成各种带有辐射方向性的结构以集中辐射功率，由此就引申出“天线增益”的概念。
天线增益的计算
天线增益的计算增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要1 00W 的输入功率，而用增益为G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd 。
半波对称振子的增益为G=0dBd （因为是自己跟自己比，比值为1 ，取对数得零值。
）垂直四元阵，其增益约为G=8.15 –2.15=6dBd 。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中，D 为抛物面直径；λ0为中心工作波长；4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L 为天线长度；λ0 为中心工作波长；关于天线的db, dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。

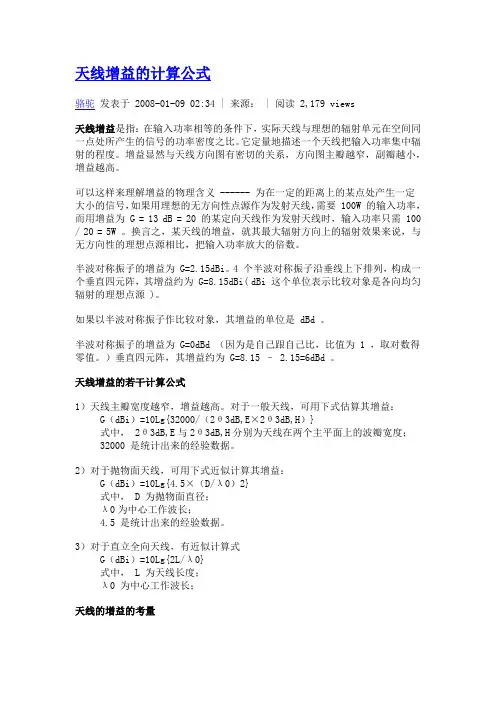

天线增益的计算公式
天线增益的计算公式骆驼发表于 2008-01-09 02:34 | 来源： | 阅读 2,179 views天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为 G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源 )。
如果以半波对称振子作比较对象，其增益的单位是 dBd 。
半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。
）垂直四元阵，其增益约为 G=8.15 – 2.15=6dBd 。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益： G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中， D 为抛物面直径；λ0为中心工作波长；4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中， L 为天线长度；λ0 为中心工作波长；天线的增益的考量在无线通讯的实际应用中，为有效提高通讯效果，减少天线输入功率，天线会做成各种带有辐射方向性的结构以集中辐射功率，由此就引申出“天线增益”的概念。

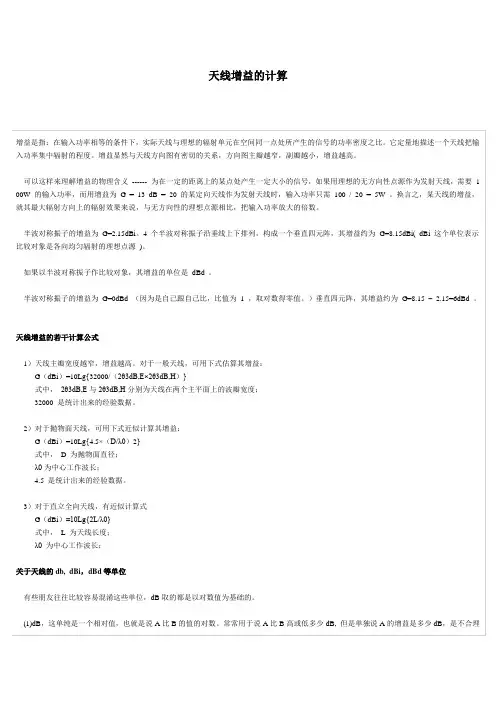

天线增益的计算
天线增益的计算增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G=13dB=20的某定向天线作为发射天线时，输入功率只需100/20=5W。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi(dBi这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd。
半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。
）垂直四元阵，其增益约为G=8.15–2.15=6dBd。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中，D为抛物面直径；λ0为中心工作波长；4.5是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L为天线xx；λ0为中心工作波长；关于天线的db,dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。
(1)dB，这单纯是一个相对值，也就是说A比B的值的对数。
天线增益的计算
天线增益的计算增益增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为 G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源 )。
如果以半波对称振子作比较对象，其增益的单位是 dBd 。
半波对称振子的增益为 G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。
）垂直四元阵，其增益约为 G=8.15 – 2.15=6dBd 。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中， 2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中， D 为抛物面直径；λ0为中心工作波长；4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中， L 为天线长度；λ0 为中心工作波长；关于天线的db, dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。
天线计算公式
天线计算公式天线计算公式是在无线通信领域中非常重要的一部分，它可以帮助我们设计和优化天线系统，以获得更好的信号传输效果。
在本文中，我们将介绍几种常见的天线计算公式，并解释它们的作用和应用。
我们来介绍一下天线增益的计算公式。
天线增益是衡量天线辐射能力的指标，通常以dBi为单位。
天线增益的计算公式为：G = η * D * λ^2 / (4π)其中，G表示天线的增益，η表示天线的效率，D表示天线的方向性，λ表示信号的波长。
这个公式告诉我们，天线的增益与天线效率、方向性和信号波长有关。
通过调整这些参数，我们可以优化天线的性能。
接下来，我们介绍一下天线输入阻抗的计算公式。
天线的输入阻抗是指天线输入端所呈现出的电阻和电抗的综合特性。
天线输入阻抗的计算公式为：Zin = R + jX其中，Zin表示天线的输入阻抗，R表示天线的电阻，X表示天线的电抗。
通过测量和计算天线的电阻和电抗，我们可以了解天线的匹配情况，从而调整天线系统的匹配网络，以提高信号传输效率。
天线辐射功率的计算也是天线设计中的重要内容。
天线辐射功率是指天线向空间辐射能量的能力。
天线辐射功率的计算公式为：Prad = (|E|^2 * Rrad) / (2 * η)其中，Prad表示天线的辐射功率，|E|表示天线电场强度的模值，Rrad表示天线的辐射阻抗，η表示自由空间的特性阻抗。
通过计算天线的辐射功率，我们可以评估天线的发射性能，并作出相应的调整。
天线的带宽计算也是天线设计中的一项重要任务。
天线的带宽是指天线在一定频率范围内能够正常工作的能力。
天线的带宽计算公式为：BW = f2 - f1其中，BW表示天线的带宽，f2表示天线能够正常工作的最高频率，f1表示天线能够正常工作的最低频率。
通过计算天线的带宽，我们可以选择合适的频率范围，以满足实际应用的需求。
我们来介绍一下天线的极化计算公式。
天线的极化是指天线辐射电磁波时电磁场的方向和偏振状态。
天线的极化计算公式为：P = |Eh|^2 / (|Eh|^2 + |Ev|^2)其中，P表示天线的极化度，|Eh|表示水平方向上的电场强度的模值，|Ev|表示垂直方向上的电场强度的模值。
发射功率与增益详解
发射功率与增益详解无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。
电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。
因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。
Tx是发射（Transmits）的简称。
无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准：功率（W）－相对1瓦（Watts）的线性水准。
增益（dBm）－相对1毫瓦（Milliwatt）的比例水准。
两种表达方式可以互相转换：dBm = 10 x log[ 功率 mW]mW = 10 [ 增益 dBm / 10 dBm]在无线系统中，天线被用来把电流波转换成电磁波，在转换过程中还可以对发射和接收的信号进行“放大”，这种能量放大的度量成为“增益（Gain）”。
天线增益的度量单位为“dBi”。
由于无线系统中的电磁波能量是由发射设备的发射能量和天线的放大叠加作用产生，因此度量发射能量最好同一度量－增益（dB），例如，发射设备的功率为100mW ，或 20dBm；天线的增益为10dBi，则：发射总能量＝发射功率（dBm）＋天线增益（dBi）＝ 20dBm ＋ 10dBi＝ 30dBm或者：＝ 1000mW＝ 1W在“小功率”系统中每个dB都非常重要，特别要记住“3dB法则”。
每增加或降低3dB，意味着增加一倍或降低一半的功率：-3 dB = 1/2 功率-6 dB = 1/4 功率+3 dB = 2x 功率+6 dB = 4x 功率例如，100mW的无线发射功率为20dBm，而50mW的无线发射功率为17dBm，而200mW的发射功率为23dBm。
0dbm=0.001w 左边加10=右边乘10所以0+10DBM=0.001*10W 即10DBM=0.01W故得20DBM=0.1W 30DBM=1W 40DBM=10W还有左边加3=右边乘2，如40+3DBM=10*2W，即43DBM=20W例如机器20W 在400MHZ频率上使用30米50-7（物理发泡低损耗电缆）到天线上还剩下多少增益20W=43DB30米50-7损耗一米小于0.09 按照最大值0.09*30=2.7DB43DB-2.7DB=40.3DB天线增益16DBi+40.3DB=56.3DB就上面的例子我们可以看出增益和功率并非线性变化，所以不能光从功率上来看发射状态。
无线WiFi天线增益计算公式
无线WiFi-天线增益计算公式附1:天线口径和2.4G频率的增益0.3M 0.6M 0.9M 1.2M 1.6M 1.8M 2.4M 3.6M 4.8M 附2:空间损耗计算公式Ls=+20Logf+20Logd 附3:接收场强计算公式Po-Co++Ar-Cr=Rr其中Po为发射功率,单位为为发射端天线馈线损耗.单位为为天线增益.单位为为频率.单位为为距离,单位为为接收天线增益.单位为为接收端天线馈线损耗.单位为为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+ 附4: 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBmMbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小： 1024 测试温度：25ºC + 5ºC)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。
r=(4*h*h+l*l)/8*h式中r是抛物面半径，l是抛物面开口口径，也就是弦长，h是弦长中点到抛物面顶点的距离，抛物面的深度，也就是弦高。
无线电通信天线增益
无线电通信天线增益的计算增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W 的输入功率，而用增益为G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4 个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi( dBi 这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd 。
半波对称振子的增益为G=0dBd （因为是自己跟自己比，比值为 1 ，取对数得零值。
）垂直四元阵，其增益约为G=8.15 –2.15=6dBd 。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000 是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中， D 为抛物面直径；λ0为中心工作波长；4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L 为天线长度；λ0 为中心工作波长；关于天线的db, dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。
天线增益的计算公式
天线增益的计算公式骆驼发表于2008-01-09 02:34 ||阅读2,179 views天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G = 13 dB = 20的某定向天线作为发射天线时，输入功率只需100/20=5W。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi(dBi这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd。
半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。
）垂直四元阵，其增益约为G=8.15–2.15=6dBd。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中，D为抛物面直径；λ0为中心工作波长；4.5是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L为天线xx；λ0为中心工作波长；天线的增益的考量在无线通讯的实际应用中，为有效提高通讯效果，减少天线输入功率，天线会做成各种带有辐射方向性的结构以集中辐射功率，由此就引申出“天线增益”的概念。
天线增益 波束宽度 计算公式
天线增益波束宽度计算公式天线增益和波束宽度是无线通信中的两个重要参数，它们直接影响着无线信号的传输性能和覆盖范围。
本文将分别介绍天线增益和波束宽度的计算公式，并探讨它们在无线通信中的应用。
我们来了解一下天线增益。
天线增益是指天线辐射或接收信号的能力，它与天线辐射功率和辐射方向性有关。
天线增益越大，信号的辐射范围就越远，传输距离也就越远。
天线增益的计算公式如下：天线增益(dB) = 10 * log10(辐射功率/输入功率)其中，辐射功率是指天线辐射的电磁波功率，输入功率是指天线接收到的电磁波功率。
天线增益通常以分贝(dB)为单位进行表示。
天线增益的计算公式告诉我们，天线增益的大小取决于辐射功率和输入功率的比值。
如果辐射功率大于输入功率，天线增益就会大于0dB，表示天线具有辐射能力；如果辐射功率小于输入功率，天线增益就会小于0dB，表示天线具有接收能力。
接下来，我们来介绍一下波束宽度。
波束宽度是指天线在水平或垂直方向上的主瓣宽度，也就是天线辐射或接收信号的有效范围。
波束宽度越小，天线的辐射范围就越集中，信号的传输距离就越远。
波束宽度的计算公式如下：波束宽度 = 2 * sin^(-1)(λ / (π * D))其中，λ是信号的波长，D是天线的口径。
波束宽度通常以角度(°)为单位进行表示。
波束宽度的计算公式告诉我们，波束宽度的大小取决于信号的波长和天线的口径。
波束宽度越小，天线的辐射范围就越集中，信号的传输距离也就越远。
天线增益和波束宽度在无线通信中有着广泛的应用。
首先，天线增益的大小直接决定了无线信号的传输距离和覆盖范围。
在无线通信系统中，如果需要扩大信号的传输距离或增加覆盖范围，可以采用增益较大的天线；如果需要减小信号的传输距离或缩小覆盖范围，可以采用增益较小的天线。
波束宽度的大小直接决定了天线的辐射范围和辐射方向性。
在无线通信系统中，如果需要将信号集中在某个特定的方向上，可以采用波束宽度较小的天线；如果需要将信号均匀地辐射到各个方向，可以采用波束宽度较大的天线。
无线WiFi天线增益计算公式
无线WiFi-天线增益计算公式附1:天线口径和2.4G频率的增益0.3M0.6M0.9M1.2M1.6M1.8M2.4M3.6M4.8M附2:空间损耗计算公式Ls=+20Logf+20Logd附3:接收场强计算公式Po-Co++Ar-Cr=Rr其中Po为发射功率,单位为dbm.Co为发射端天线馈线损耗.单位为db.Ao为天线增益.单位为dbi.F为频率.单位为GHz.D为距离,单位为KM.Ar为接收天线增益.单位为dbi.Cr为接收端天线馈线损耗.单位为db.Rr为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+附4: 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBmMbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小：1024 测试温度：25ºC + 5ºC)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。
r=(4*h*h+l*l)/8*h式中r是抛物面半径，l是抛物面开口口径，也就是弦长，h是弦长中点到抛物面顶点的距离，抛物面的深度，也就是弦高。
2.4G wifi天线增益计算公式
2.4G wifi无线关于天线增益的一些计算公式2.4G无线wifi关于天线增益的一些计算公式，可以大概计算出连接的速度附1:天线口径和2.4G频率的增益0.3M 15.7DBi0.6M 21.8DBi0.9M 25.3DBi1.2M 27.8DBi1.6M 30.3DBi1.8M 31.3DBi2.4M 33.8DBi3.6M 37.3DBi4.8M 39.8DBi附2:空间损耗计算公式Ls=92.4+20Logf+20Logd附3:接收场强计算公式Po-Co+Ao-92.4-20logF-20logD+Ar-Cr=Rr其中Po为发射功率,单位为dbm.Co为发射端天线馈线损耗.单位为db.Ao为天线增益.单位为dbi.F为频率.单位为GHz.D为距离,单位为KM.Ar为接收天线增益.单位为dbi.Cr为接收端天线馈线损耗.单位为db.Rr为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+10-92.4-7.6-6+10=-69dbm附4: 802.11b 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBm5.5 Mbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小：1024 测试温度：25ºC + 5ºC)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm。
无线电通信天线增益的计算
无线电通信天线增益的计算2008-01-1409:55增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G=13 dB=20的某定向天线作为发射天线时，输入功率只需100/20=5W。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi(dBi这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd。
半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。
）垂直四元阵，其增益约为G=8.15– 2.15=6dBd。
天线增益的若干计算公式1）天线主瓣宽度越窄，增益越高。
对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000是统计出来的经验数据。
2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中，D为抛物面直径；λ0为中心工作波长；4.5是统计出来的经验数据。
3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L为天线长度；λ0为中心工作波长；关于天线的db,dBi，dBd等单位有些朋友往往比较容易混淆这些单位，dB取的都是以对数值为基础的。
天线增益计算
增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义 ------ 为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要 100W 的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W 。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
发射功率与增益
无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。
Tx是发射（Transmits）的简称。无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准：
由于无线系统中的电磁波能量是由发射设备的发射能量和天线的放大叠加作用产生，因此度量发射能量最好同一度量－增益（dB），例如，发射设备的功率为100mW ，或 20dBm；天线的增益为10dBi，则：
发射总能量＝发射功率（dBm）＋天线增益（dBi）
＝ 20dBm ＋ 10dBi
＝ 30dBm
G（dBi）=10Lg{4.5祝―/λ0）2}
式中， D 为抛物面直径；
λ0为中心工作波长；
4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式
无线WiFi天线增益计算定律
无线WiFi-天线增益计算公式附1:天线口径和2.4G频率的增益0.3M 15.7DBi0.6M 21.8DBi0.9M 25.3DBi1.2M 27.8DBi1.6M 30.3DBi1.8M 31.3DBi2.4M 33.8DBi3.6M 37.3DBi4.8M 39.8DBi附2:空间损耗计算公式Ls=92.4+20Logf+20Logd附3:接收场强计算公式Po-Co+Ao-92.4-20logF-20logD+Ar-Cr=Rr其中Po为发射功率,单位为dbm.Co为发射端天线馈线损耗.单位为db.Ao为天线增益.单位为dbi.F为频率.单位为GHz.D为距离,单位为KM.Ar为接收天线增益.单位为dbi.Cr为接收端天线馈线损耗.单位为db.Rr为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+10-92.4-7.6-6+10=-69dbm附4: 802.11b 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBm5.5 Mbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小：1024 测试温度：25ºC + 5ºC)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。
无线通信天线增益计算公式
无线通信天线增益计算公式在无线通信系统中，天线是起着非常重要的作用的，它不仅可以将电磁波转换成电信号，还可以将电信号转换成电磁波，是无线通信系统中不可或缺的组成部分。
天线的性能直接影响到无线通信系统的传输质量和覆盖范围。
其中，天线增益是天线性能的一个重要指标，它可以用来衡量天线辐射功率的增益，是评价天线性能的重要参数之一。
天线增益是指天线辐射功率与理想点源辐射功率之比。
在实际应用中，我们需要根据天线的特性和工作环境来计算天线的增益。
下面我们将介绍一些常见的无线通信天线增益计算公式。
1. 理想点源天线增益计算公式。
理想点源天线是指天线在所有方向上的辐射均匀，辐射功率密度相同。
对于理想点源天线，其增益可以用以下公式来计算：G = 4πA/λ²。
其中，G为天线增益，A为天线有效面积，λ为辐射波长。
这个公式适用于理想点源天线，但在实际应用中，很少有天线能够完全符合这个条件。
2. 馈源天线增益计算公式。
对于馈源天线，其增益可以用以下公式来计算：G = ηD。
其中，G为天线增益，η为天线的效率，D为天线的方向性增益。
这个公式适用于大多数实际应用中的天线，通过测量和计算可以得到天线的效率和方向性增益，从而得到天线的增益。
3. 阵列天线增益计算公式。
对于阵列天线，其增益可以用以下公式来计算：G = N G0。
其中，G为天线增益，N为阵列天线的元素个数，G0为每个元素的增益。
阵列天线是由多个天线元素组成的天线系统，通过合理的排列和控制，可以获得更高的增益。
4. 方向性天线增益计算公式。
对于方向性天线，其增益可以用以下公式来计算：G = 10 log10(4πA/λ²)。
其中，G为天线增益，A为天线有效面积，λ为辐射波长。
这个公式适用于大多数实际应用中的方向性天线，通过测量和计算可以得到天线的有效面积和辐射波长，从而得到天线的增益。
以上是一些常见的无线通信天线增益计算公式，通过这些公式可以方便地计算出天线的增益，从而评估天线的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线WiFi-天线增益计算公式附1:天线口径和2.4G频率的增益0.3M 15.7DBi0.6M 21.8DBi0.9M 25.3DBi1.2M 27.8DBi1.6M 30.3DBi1.8M 31.3DBi2.4M 33.8DBi3.6M 37.3DBi4.8M 39.8DBi附2:空间损耗计算公式Ls=92.4+20Logf+20Logd附3:接收场强计算公式Po-Co+Ao-92.4-20logF-20logD+Ar-Cr=Rr其中Po为发射功率,单位为dbm.Co为发射端天线馈线损耗.单位为db.Ao为天线增益.单位为dbi.F为频率.单位为GHz.D为距离,单位为KM.Ar为接收天线增益.单位为dbi.Cr为接收端天线馈线损耗.单位为db.Rr为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+10-92.4-7.6-6+10=-69dbm附4: 802.11b 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBm5.5 Mbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小：1024 测试温度：25ºC + 5ºC)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。
r=(4*h*h+l*l)/8*h式中r是抛物面半径，l是抛物面开口口径，也就是弦长，h是弦长中点到抛物面顶点的距离，抛物面的深度，也就是弦高。
直径D=2r.对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
链路及空间无线传播损耗计算5.1 链路预算上行和下行链路都有自己的发射功率损耗和路径衰落。
在蜂窝通信中，为了确定有效覆盖范围，必须确定最大路径衰落、或其他限制因数。
在上行链路，从移动台到基站的限制因数是基站的接受灵敏度。
对下行链路来说，从基站到移动台的主要限制因数是基站的发射功率。
通过优化上下行之间的平衡关系，能够使小区覆盖半径内，有较好的通信质量。
一般是通过利用基站资源，改善网络中每个小区的链路平衡（上行或下行），从而使系统工作在最佳状态。
最终也可以促使切换和呼叫建立期间，移动通话性能更好。
图5-01是一基站链路损耗计算，可作为参考。
图5-01上下行链路平衡的计算。
对于实现双向通信的GSM系统来说，上下行链路平衡是十分重要的，是保证在两个方向上具有同等的话务量和通信质量的主要因素，也关系到小区的实际覆盖范围。
下行链路（DownLink）是指基站发，移动台接收的链路。
上行链路（UpLink）是指移动台发，基站接收的链路。
上下行链路平衡的算法如下：下行链路（用dB值表示）：PinMS = PoutBTS - LduplBTS - LpBTS + GaBTS + Cori + GaMS + GdMS - LslantBTS - LPdown式中：PinMS 为移动台接收到的功率；PoutBTS为BTS的输出功率；LduplBTS为合路器、双工器等的损耗；LpBTS为BTS的天线的馈缆、跳线、接头等损耗；GaBTS为基站发射天线的增益；Cori为基站天线的方向系数；GaMS为移动台接收天线的增益；GdMS为移动台接收天线的分集增益；LslantBTS为双极化天线的极化损耗；LPdown为下行路径损耗；上行链路（用dB值表示）：PinBTS = PoutMS - LduplBTS - LpBTS + GaBTS + Cori + GaMS + GdBTS -LPup +[Gta]式中：PinBTS为基站接收到的功率；PoutMS为移动台的输出功率；LduplBTS为合路器、双工器等的损耗；LpBTS为BTS的天线的馈缆、跳线、接头等损耗；GaBTS为基站接收天线的增益；Cori 为基站天线的方向系数；GaMS为移动台发射天线的增益；GdBTS为基站接收天线的分集增益；Gta为使用塔放的情况下，由此带来的增益；LPup为上行路径损耗。
根据互易定理，即对于任一移动台位置，上行路损等于下行路损，即：LPdown = LPup设系统余量为DL ，移动台的恶化量储备为DNMS ，基站的恶化量储备为DNBTS，移动台的接收机灵敏度为MSsense，基站的接收机灵敏度为BTSsense，Lother为其它损耗，如建筑物贯穿损耗、车内损耗、人体损耗等。
于是，对于覆盖区内任一点，应满足：PinMS - DL - DNMS - Lother >= MSsensePinBTS - DL - DNMS - Lother >= BTSsense上下行链路平衡的目的是调整基站的发射功率，使得覆盖区边界上的点（离基站最远的点）满足：PinMS - DL - DNMS - Lother = MSsense于是，得到了基站的最大发射功率的计算公式：PoutBTS <= MSsense - BTSsense + PoutMS + GdBTS - GdMS + LslantBTS - Gta + DNMS -DNBTS5.2 各类损耗的确定◆建筑物的贯穿损耗建筑物的贯穿损耗是指电波通过建筑物的外层结构时所受到的衰减，它等于建筑物外与建筑物内的场强中值之差。
