担架电梯尺寸

住宅担架电梯设计参照资料

住宅担架电梯设计参照资料住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。

四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南：1500X1600轿厢需要对担架做局部改造,如下图所示:八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

关于《住宅设计规范》（2011版）“可容纳担架的电梯”的基本尺寸要求一、规范组意见：1.不能盲目选用医用电梯。

2.正在协调工程建设标准与产品标准的矛盾。

3.从改造担架和利用住宅电梯轿厢对角线入手，提出“可容纳担架的电梯”的设计参数。

4.支持各地采用论证会议形成实施细则，选用1.5m×1.6m轿厢基本可行，目前是1000kg，今后800kg的能满足要求，门宽0.9m。

《住宅设计规范》（2011版）实施指南：1.5m×1.6m（轿厢），需对担架进行改造：1850200改进担架示意图二、天津“可容纳担架的电梯”的设计参数：2.6m×1.8m（井道）。

三、青岛、云南“可容纳担架的电梯”的设计参数：1.1m×1.8m（轿厢）。

四、宁波“可容纳担架的电梯”的设计参数： 1.6m×1.5m（轿厢），门宽0.9m。

五、上海“可容纳担架的电梯”的设计参数：长边≮1.6m（轿厢）。

六、结论：规范组意见在《实施指南》专题论证15中有详细叙述，目前因全国对此问题反映较多，已成立专题小组进行论证，在此之前，按规范组解释进行设计较为可行，即最小轿厢尺寸为： 1.6m（宽）×1.5m（深），门洞0.9m，根据厂家或标准图选择相应井道尺寸。

源道建筑2012.8.30附：煤院要求新《住宅设计规范》关于可容纳担架的电梯基本要求对于新《住宅设计规范》提供的可容纳担架的电梯轿厢最小尺寸（1600mm×1500mm），门洞最小尺寸900mm。

参考电梯如下：1、日立UAX系列无机房乘客电梯p23，UAX-1000-C060，井道尺寸宽2100mm，深2150mm，轿厢尺寸宽1600mm，深1500mm，门宽900mm，高2100mm，载重量1000kg；2、三菱GPS-III系列乘客电梯p44，GPSIII-1000-CO，井道尺寸宽2100mm，深2100mm，轿厢尺寸宽1600mm，深1500mm，门宽900mm，高2100mm，载重量1000kg（13人）。

新规范担架电梯

住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。

四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500X1600轿厢需要对担架做局部改造,如下图所示:.八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

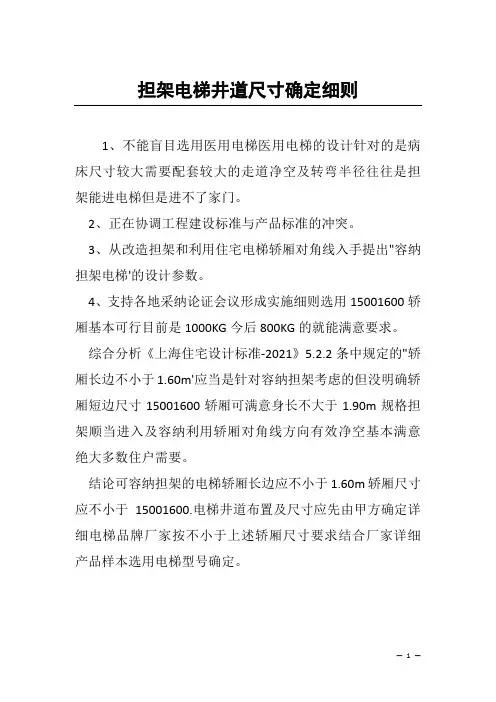

担架电梯井道尺寸确定细则

担架电梯井道尺寸确定细则
1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门。

2、正在协调工程建设标准与产品标准的冲突。

3、从改造担架和利用住宅电梯轿厢对角线入手提出"容纳担架电梯'的设计参数。

4、支持各地采纳论证会议形成实施细则选用15001600轿厢基本可行目前是1000KG今后800KG的就能满意要求。

综合分析《上海住宅设计标准-2021》5.2.2条中规定的"轿厢长边不小于1.60m'应当是针对容纳担架考虑的但没明确轿厢短边尺寸15001600轿厢可满意身长不大于1.90m规格担架顺当进入及容纳利用轿厢对角线方向有效净空基本满意绝大多数住户需要。

结论可容纳担架的电梯轿厢长边应不小于1.60m轿厢尺寸应不小于15001600.电梯井道布置及尺寸应先由甲方确定详细电梯品牌厂家按不小于上述轿厢尺寸要求结合厂家详细产品样本选用电梯型号确定。

免责声明：由于本站部分信息来源于网络，因此本站不完全保证信息的正确性、准时性，假如您有任何疑问请联系我们。

住宅担架电梯的井道尺寸

住宅担架电梯的井道尺寸摘要：I.引言- 介绍住宅担架电梯的井道尺寸的重要性II.井道尺寸的一般标准- 常见轿厢尺寸及其对应的井道尺寸- 井道尺寸的计算方法III.影响井道尺寸的因素- 电梯类型- 电梯吨位- 层数IV.井道尺寸的优化- 满足安全和舒适性的前提下，如何优化井道尺寸- 节约公摊面积和成本V.结论- 总结住宅担架电梯井道尺寸的重要性及优化方法正文：住宅担架电梯的井道尺寸是电梯安装过程中需要考虑的重要因素，不仅关系到电梯的安全性能和舒适度，还与公摊面积和成本密切相关。

因此，在设计和选择住宅担架电梯时，需要充分考虑井道尺寸的影响。

一般来说，住宅担架电梯的井道尺寸会根据轿厢尺寸和电梯吨位进行确定。

常见的轿厢尺寸有1100x1400mm、1350x1400mm等，对应的井道尺寸分别为1700x2100mm和1900x2100mm。

在计算井道尺寸时，还需要考虑电梯的层数，一般来说，每增加一层，井道尺寸会增加约100mm。

当然，电梯类型和吨位也是影响井道尺寸的重要因素。

例如，有机房电梯和无机房电梯的井道尺寸会有所不同，无机房电梯的井道尺寸一般会比有机房电梯小。

此外，电梯吨位的增加也会导致井道尺寸的增大，因为需要预留更多的空间以保证电梯的安全性能。

在满足安全和舒适性的前提下，如何优化井道尺寸以节约公摊面积和成本是设计师和开发商需要关注的问题。

一种方法是在保证电梯性能的前提下，适当减小井道尺寸，从而减少土建费用和公摊面积。

另一种方法是采用薄型电梯，这种电梯具有较小的井道尺寸和较低的能耗，能够有效地节约成本和资源。

总之，住宅担架电梯的井道尺寸对于电梯的性能、舒适度以及成本和公摊面积具有重要影响。

在设计和选择电梯时，需要综合考虑各种因素，以实现最佳的井道尺寸。

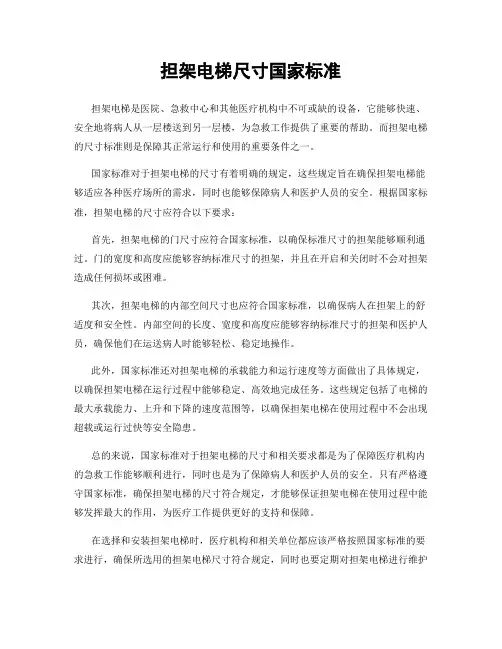

担架电梯尺寸国家标准

担架电梯尺寸国家标准担架电梯是医院、急救中心和其他医疗机构中不可或缺的设备，它能够快速、安全地将病人从一层楼送到另一层楼，为急救工作提供了重要的帮助。

而担架电梯的尺寸标准则是保障其正常运行和使用的重要条件之一。

国家标准对于担架电梯的尺寸有着明确的规定，这些规定旨在确保担架电梯能够适应各种医疗场所的需求，同时也能够保障病人和医护人员的安全。

根据国家标准，担架电梯的尺寸应符合以下要求：首先，担架电梯的门尺寸应符合国家标准，以确保标准尺寸的担架能够顺利通过。

门的宽度和高度应能够容纳标准尺寸的担架，并且在开启和关闭时不会对担架造成任何损坏或困难。

其次，担架电梯的内部空间尺寸也应符合国家标准，以确保病人在担架上的舒适度和安全性。

内部空间的长度、宽度和高度应能够容纳标准尺寸的担架和医护人员，确保他们在运送病人时能够轻松、稳定地操作。

此外，国家标准还对担架电梯的承载能力和运行速度等方面做出了具体规定，以确保担架电梯在运行过程中能够稳定、高效地完成任务。

这些规定包括了电梯的最大承载能力、上升和下降的速度范围等，以确保担架电梯在使用过程中不会出现超载或运行过快等安全隐患。

总的来说，国家标准对于担架电梯的尺寸和相关要求都是为了保障医疗机构内的急救工作能够顺利进行，同时也是为了保障病人和医护人员的安全。

只有严格遵守国家标准，确保担架电梯的尺寸符合规定，才能够保证担架电梯在使用过程中能够发挥最大的作用，为医疗工作提供更好的支持和保障。

在选择和安装担架电梯时，医疗机构和相关单位都应该严格按照国家标准的要求进行，确保所选用的担架电梯尺寸符合规定，同时也要定期对担架电梯进行维护和检查，确保其在使用过程中能够保持良好的状态。

只有这样，才能够确保担架电梯在医疗急救工作中能够发挥应有的作用，为病人的安全和救治提供更好的支持。

杭州市关于担架电梯平面尺寸专题研讨会议确定内容

九米建筑师：
昨日应邀参加杭州市关于担架电梯平面尺寸专题研讨，会议确定：1·为了体现杭州宜居城市的特色，凡居住建筑需要设置电梯时，应按《住宅设计规范》6·4·2条“要求其中应设置一台可容纳担架的电梯”。

2·为了真正体现对老年人和特殊病人的关爱，能及时、正确护救，担架应采用杭州市急救中心的专用担架，其尺寸是1950X550（mm）。

3·担架电梯轿厢应以容下该担架为原则。

则平面净尺寸为深度2100（mm）宽度1100（mm）。

4·关于《住宅设计规范》6·4·6条规定候梯厅深度，会议认为进深1800（mm）能够满足担架平移入厢的要求即可。

上述仅为讨论稿。

林士茂提供2012·11·21·。

住宅电梯担架尺寸

二、天津地区执行的标准 2600 x 1800井道三、青岛规划局发的文件执行的标准其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。

四、温州地区设计和图审统一的标准 1400 x 1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm 轿箱门洞净宽不应小于900mm 当门洞不居中开设时其净宽可适当缩小但最小不得小于800 且应确保担架的出入六、上海住宅设计标准-2011 5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南林建平的文章 1500 x 1600轿厢
都是地方规定，貌似还没有明确的制定吧，规范上只是写的与厂家协定。

规范组没有明确提出尺寸，但通过《住宅设计规范实施指南》提出：1、不能盲目选用医用电梯；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成纪要，目前选用1000KG，1500X1600轿厢基本可行。

住宅担架电梯的井道尺寸

住宅担架电梯的井道尺寸
（原创实用版）
目录
1.住宅担架电梯的井道尺寸与吨位和厂家有关
2.不同吨位和厂家的电梯井道尺寸有所差别
3.井道尺寸的合理设计可以满足住宅设计新规范并节约成本
正文
住宅担架电梯的井道尺寸是电梯安装过程中需要考虑的重要因素。

井道尺寸与电梯的吨位和厂家有关，不同吨位和厂家的电梯井道尺寸有所差别。

首先，电梯的吨位会影响井道尺寸。

例如，630kg 的客梯轿厢尺寸为1100x1400，有机房电梯的井道尺寸为 1700x2100；而 800kg 的客梯轿厢尺寸为 1900x2150，有机房电梯的井道尺寸为 1900x2100。

可见，吨位越大，电梯井道尺寸也需要相应增大。

其次，不同厂家的电梯在设计时选用的对重和层门系统不同，这也会导致电梯井道尺寸的差别。

因此，在选购电梯时，需要根据具体情况选择合适的厂家和型号。

合理的井道尺寸设计不仅可以满足我国住宅设计新规范的要求，还可以为开发商和用户节约公摊面积，大大降低成本。

因此，在设计住宅担架电梯时，需要综合考虑吨位、厂家等因素，选择合适的井道尺寸。

总之，住宅担架电梯的井道尺寸是一个重要因素，需要根据电梯的吨位和厂家进行选择。

第1页共1页。

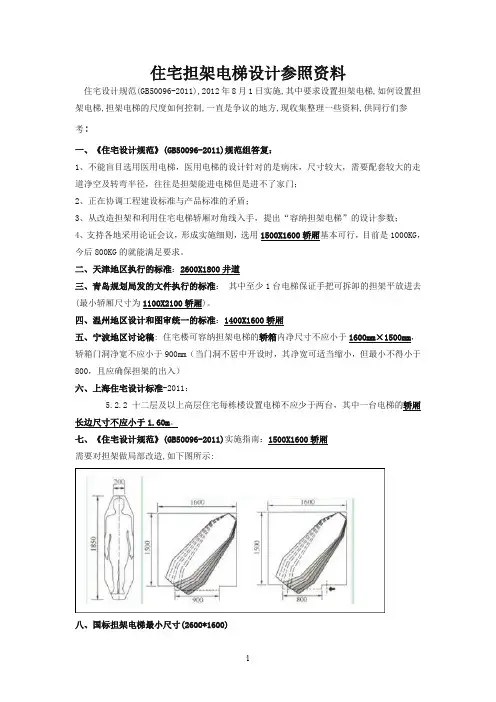

住宅担架电梯设计参照资料

住宅担架电梯设计参照资料住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。

四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南：1500X1600轿厢需要对担架做局部改造,如下图所示:八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

住宅担架电梯设计规范

住宅担架电梯设计参照资料住宅设计规范（GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯，担架电梯的尺度如何控制，一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复:1、不能盲目选用医用电梯,医用电梯的设计针对的是病床,尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数;4、支持各地采用论证会议,形成实施细则，选用1500 x 1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600 x 1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。

四、温州地区设计和图审统一的标准：1400 x 1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1。

60m.七、《住宅设计规范》（GB50096—2011)实施指南（林建平的文章）:1500 x 1600轿厢。

八、国标担架电梯最小尺寸（2600 x 1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分:Ⅰ ⅡⅢ Ⅵ类电梯》GBT 7025.1-2008中关于担架电梯的标准：第4。

2。

1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人(但不允许为电动轮椅）。

住宅担架电梯设计规范

住宅担架电梯设计规范(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--住宅担架电梯设计参照资料住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500 x 1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600 x 1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。

四、温州地区设计和图审统一的标准：1400 x 1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于。

七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500 x 1600轿厢。

八、国标担架电梯最小尺寸(2600 x 1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 中关于担架电梯的标准：第特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

担架电梯井道尺寸

担架电梯井道尺寸担架电梯井道尺寸，中国高层住宅隐患多，特别是煤气，一旦发生火宅高层住户很难逃生。

如果消防电梯能和可容纳担架电梯做成一台电梯，防患于未然是最好不过的，所以对于担架电梯井道尺寸需要我们进一步的了解，确保发生灾难时逃生的通道畅通！下面向你介绍一下！目前住宅使用的多为轿厢尺寸1.4米1.1米（宽深）定额载重0.63吨的电梯，轿厢放进担架比较困难。

产品的尺寸调整成为必然。

不论是将电梯轿厢加深还是加宽，对电梯生产商来说，并没有复杂的技术需要攻破。

但深轿厢的电梯效率低，人们进出不便；宽轿厢需要提高吨位，随之电梯井道和电梯廊的面积都将增加，开发商的成本会相对提高，住户的公摊面积也会增大，这都不是合理的解决办法。

电梯生产商应该结合中国人多楼高的现实状况，生产出适合中国住宅特色的产品。

近期，中国建筑设计研究院已经和电梯厂家及担架生产厂家组成了研究小组，希望共同探讨研究出一种新的电梯产品，尽可能减少电梯井道的面积浪费，最终保证电梯既经济环保又能容纳担架，相关细化标准将很快出台。

一、担架尺寸是多少与住宅电梯井道的关系？多功能带医用担架常规轿厢主要有以下特点：1.移动折叠式医用担架车。

展开长度可达到1870mm，基本满足一般人群的要求。

2.适用载重量为800kg~1000kg住宅楼乘客电梯的常规标准尺寸的井道。

载重800kg，井道尺寸不小于净宽1900mm净深2000mm；载重1000kg，井道尺寸不小于净宽2150mm净深2000mm. 1500X1600电梯轿厢尺寸，根据这个查国标02J404-1《电梯、自动扶梯、人行道》我们现在的担架电梯2500*2400的轴线尺寸。

二、担架电梯井道尺寸1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门。

2、正在协调工程建设标准与产品标准的矛盾。

3、从改造担架和利用住宅电梯轿厢对角线入手提出容纳担架电梯的设计参数。
