AATCC-169纺织品耐候性测试标准

.

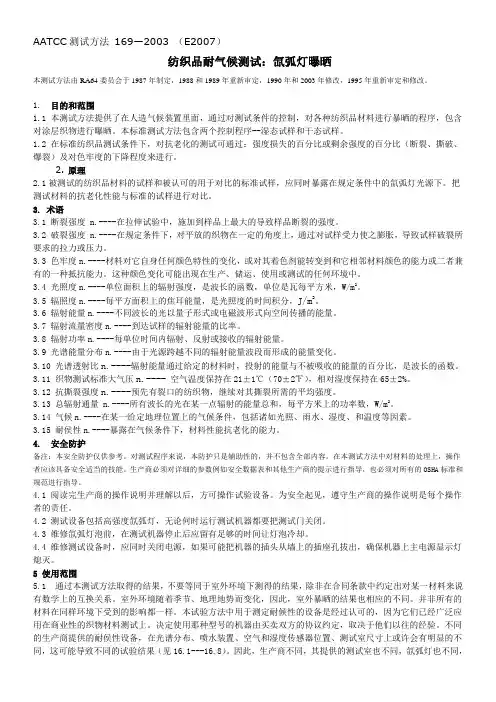

AATCC测试方法169—2003 （E2007）

纺织品耐气候测试：氙弧灯曝晒

本测试方法由RA64委员会于1987年制定，1988和1989年重新审定，1990年和2003年修改，1995年重新审定和修改。

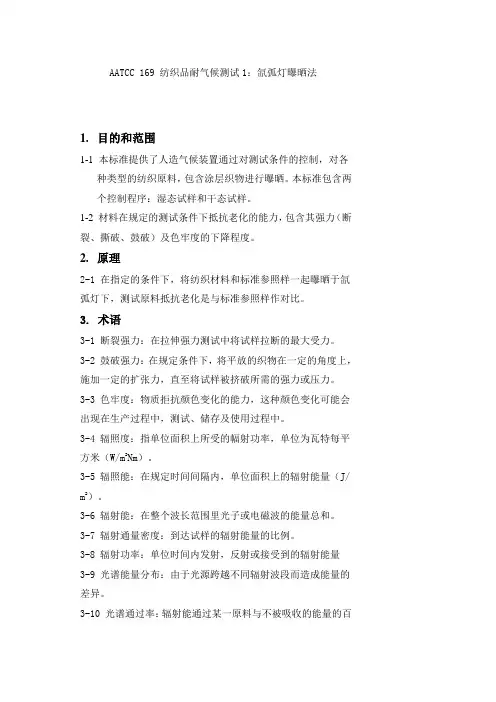

1.目的和围

1.1 本测试方法提供了在人造气候装置里面，通过对测试条件的控制，对各种纺织品材料进行暴晒的程序，包含对涂层织物进行曝晒。本标准测试方法包含两个控制程序--湿态试样和干态试样。

1.2 在标准纺织品测试条件下，对抗老化的测试可通过：强度损失的百分比或剩余强度的百分比（断裂、撕破、爆裂）及对色牢度的下降程度来进行。

2.原理

2.1被测试的纺织品材料的试样和被认可的用于对比的标准试样，应同时暴露在规定条件中的氙弧灯光源下。把测试材料的抗老化性能与标准的试样进行对比。

3. 术语

3.1 断裂强度n.----在拉伸试验中，施加到样品上最大的导致样品断裂的强度。

3.2 破裂强度n.----在规定条件下，对平放的织物在一定的角度上，通过对试样受力使之膨胀，导致试样破裂所要求的拉力或压力。

3.3 色牢度n.----材料对它自身任何颜色特性的变化，或对其着色剂能转变到和它相邻材料颜色的能力或二者兼有的一种抵抗能力。这种颜色变化可能出现在生产、储运、使用或测试的任何环境中。

3.4 光照度n.----单位面积上的辐射强度，是波长的函数，单位是瓦每平方米，W/m2。

3.5 辐照度n.----每平方面积上的焦耳能量，是光照度的时间积分，J/m2。

3.6 辐射能量n.----不同波长的光以量子形式或电磁波形式向空间传播的能量。

3.7 辐射流量密度n.----到达试样的辐射能量的比率。

3.8 辐射功率n.----每单位时间辐射、反射或接收的辐射能量。

3.9 光谱能量分布n.----由于光源跨越不同的辐射能量波段而形成的能量变化。

3.10 光谱透射比n.----辐射能量通过给定的材料时，投射的能量与不被吸收的能量的百分比，是波长的函数。

3.11 织物测试标准大气压n.----空气温度保持在21±1℃（70±2℉），相对湿度保持在65±2%。

3.12 抗撕裂强度n.----预先有裂口的纺织物，继续对其撕裂所需的平均强度。

3.13 总辐射通量n.----所有波长的光在某一点辐射的能量总和，每平方米上的功率数，W/m2。

3.14 气候n.----在某一给定地理位置上的气候条件，包括诸如光照、雨水、湿度、和温度等因素。

3.15 耐侯性n.----暴露在气候条件下，材料性能抗老化的能力。

4. 安全防护

备注：本安全防护仅供参考。对测试程序来说，本防护只是辅助性的，并不包含全部容。在本测试方法中对材料的处理上，操作者应该具备安全适当的技能。生产商必须对详细的参数例如安全数据表和其他生产商的提示进行指导，也必须对所有的OSHA标准和规进行指导。

4.1 阅读完生产商的操作说明并理解以后，方可操作试验设备。为安全起见，遵守生产商的操作说明是每个操作者的责任。

4.2 测试设备包括高强度氙弧灯，无论何时运行测试机器都要把测试门关闭。

4.3 维修氙弧灯泡前，在测试机器停止后应留有足够的时间让灯泡冷却。

4.4 维修测试设备时，应同时关闭电源，如果可能把机器的插头从墙上的插座孔拔出，确保机器上主电源显示灯熄灭。

.

.

5 使用围

5.1 通过本测试方法取得的结果，不要等同于室外环境下测得的结果，除非在合同条款中约定出对某一材料来说有数学上的互换关系。室外环境随着季节、地理地势而变化，因此，室外暴晒的结果也相应的不同。并非所有的材料在同样环境下受到的影响都一样。本试验方法中用于测定耐候性的设备是经过认可的，因为它们已经广泛应用在商业性的织物材料测试上。决定使用那种型号的机器由买卖双方的协议约定，取决于他们以往的经验。不同的生产商提供的耐侯性设备，在光谱分布、喷水装置、空气和湿度传感器位置、测试室尺寸上或许会有明显的不同，这可能导致不同的试验结果（见1

6.1---16.8）。因此，生产商不同，其提供的测试室也不同，氙弧灯也不同，在这些设备上侧得的结果之间不能互换，除非有双方认可的数学上的转换关系。AATCC委员会RA64还不清楚在不同的生产商测试设备上得到的结果之间具有什么样的可比性。

5.2 使用本测试方法时，合同条款必须约定合理的测试循环程序，包含光照、湿度和湿润效果。所选择的测试循环必须根据材料实际使用的季节、地理位置和地势来反映其使用的环境条件。（见7.2.1 选择1）

5.3 使用本测试方法时，要使用一个经暴晒已知变化趋势的标准样本做对比。

5.4 其他的用于测试抗老化的规程，只要在合同条款中约定，也可以使用。

6 仪器

6.1 不同型号的氙弧灯测试设备都可以使用，只要测试仪器是由抗腐蚀材料制造的，并且能够自动控制辐照度、湿度、箱体空气温度、黑板温度和黑色标准温度即可。

6.2 氙弧灯光源---氙弧测试仪器利用一个长弦碳管状氙弧灯做辐射光源，发射从270nm的紫外线到可见光谱，再到红外光谱。虽然所有的氙弧灯一般类型都是相同的，不同的测试要用不同尺寸和不同功率的氙弧灯。在每种不同的型号中，样品挂架的位置要根据灯的尺寸和功率来改变。在挂架的位置处当暴露在标准固定器时，在340nm 或同等条件下，到达样品表面的光照度是0.35W/m2。根据选项1—4中的一个测试程序来操作氙弧灯测试设备。

6.2.1 滤光片---为了让氙弧灯模拟地球上的日光，滤光片必须过滤掉紫外线的短波部分。此外，考虑到在室外感觉不到的对被测试样的加热，滤光片也要过滤掉红外线部分。

氙弧灯测试装置要装上日光过滤片以提供适当的光谱，日光过滤片要符合附录A中所要求的光谱能量分布。

6.2.2 要遵守氙弧灯测试仪生产商提供的说明进行保养，对具体测试设备的描述请参考注释部分。除非特别说明，辐照度水平控制在光通带340nm下为0.35±0.01W/m2 /nm，或300—400nm下为40±1.5W/m2 .根据选项1—4（见

7.2.1—7.2.4）来操作氙弧灯设备。

7 测试循环确定

7.1 通过最终使用的影响因素特别是气候因素来确定测试循环。并不是所有的材料在同等环境下受到同样的影响。由任何一种测试循环中得到的测试结果，不代表其他测试循环或任何室外环境下测得的结果。对某一地理位置采用的加速测试因素，不能应用于其他地理位置。然而，一定的测试循环可以用于相同类型的气候条件。

7.2 测试材料的特性有助于选择合适的测试循环，包含紫外线暴晒、湿度、湿润时间和温度。对于连续光谱部分仪器可安装上监视器，除非有特别说明，辐照度水平应控制在，在光通带340nm下为0.35±0.01W/m2 /nm，或300—400nm下为40±1.5W/m2。对于织物材料可以选择以下测试循环。

7.2.1 选择1：本测试循环用于亚热带气候，例如佛罗里达洲南部，一次循环时间为120分钟，暴晒90分钟，相对湿度为70±5%，暴晒时间每隔30分钟喷水一次，黑板温度为77±3℃。

7.2.2 选择2：本测试循环用于亚热带气候，例如佛罗里达洲南部，限制使用喷水机器时，一次循环时间为120分钟，仅暴晒60分钟，相对湿度为70±5%，60分钟交替黑暗，黑板温度为77±3℃。不进行喷水。

7.2.3 选择3：本测试循环适用于半干旱气候，例如菲尼克斯州，亚利桑那洲。光照循环为连续光照，不喷水，黑板温度为77±3℃。相对湿度为27±3%。

7.2.4 选择4：本测试循环用于温带气候，例如哥伦布市，俄亥俄州。120分钟测试循环，光照时间为102分钟，相对湿度为50±5% ，每隔18分钟进行光照和喷水，黑板温度为63±3℃（145±5℉）。

7.3 这些测试循环并不意味着明确的除此以外再无别的测试循环，并不意味着一种快速的气候测试。本测试方法也不严格限制于上述测试程序。

8 参照标准

8.1 参照标准必须经合约双方确定，只要已知其强度老化和颜色变化即可，标准参照样可以是任何合适的织物原料。标准参照样必须和测试样同时进行暴晒。对于使用喷水的选项，标准参照样不必显示水影响的变化。标准参

.
