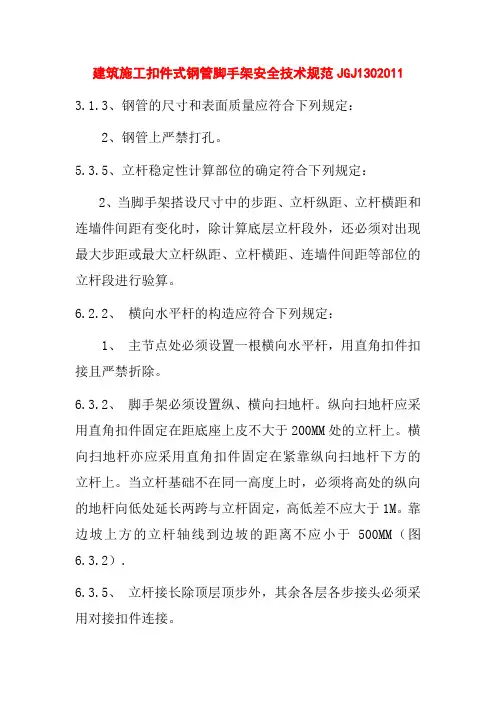

建筑施工扣件式钢管脚手架安全技术规范JGJ1302011 3.1.3、钢管的尺寸和表面质量应符合下列规定:2、钢管上严禁打孔。

5.3.5、立杆稳定性计算部位的确定符合下列规定:2、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时,除计算底层立杆段外,还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。

6.2.2、横向水平杆的构造应符合下列规定:1、主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁折除。

6.3.2、脚手架必须设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上皮不大于200MM处的立杆上。

横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

当立杆基础不在同一高度上时,必须将高处的纵向的地杆向低处延长两跨与立杆固定,高低差不应大于1M。

靠边坡上方的立杆轴线到边坡的距离不应小于500MM(图6.3.2).6.3.5、立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接。

6.4.2、连墙件的布置应符合下列规定:1、一字型、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于4M(两步)。

6.4.4 对高度24M以上的双排脚扩架,必须采用刚性墙件与建筑物可靠连接。

6.4.5、连墙件的构造应符合下列规定:2、连墙件必须采用可承受拉力和压力的构造。

6.6.2、剪刀撑的设置应符合下列规定:2、高度在24M以下的单、双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置。

6.6.3、横向斜撑的设置应符合下列规定:2、一字型、开口型双排脚手架的两端必须设置横向斜撑。

7.1.5、当脚手架基础下有设备基础、管沟时,有脚手架使用过程中不应开挖,否则必须采取加固措施。

7.3.1、脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。

7.3.4、立杆搭设应符合下列规定:1、严禁将外径48m与51m的钢管混合使用。

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

常用密目式安全立网全封闭式双排脚手架的设计尺寸(m)
连 墙 件 设 置
立杆 横距
lb
步距 h
下列荷载时的立杆纵距la(m)
2+0.35 (kN/m2)
2+2 +2×0.35 (kN/m2)
3+0.35 (kN/m2)
3+2 +2×0.35 (kN/m2)
脚手架 允许 搭设 高度 [H]

1.05
1.5 1.80
5、脚手架缺横向水平杆。
2019/7/4
22
第二部分 扣件式钢管脚手架 JGJ130-2011
案例
2007 年 3 月 21 日 , 长 乐城区里仁工业区一厂房 工地发生一起脚手架坍塌 事故,当时有两名工人正 在脚手架上作业,事故造 成一死一伤。
这个四层多高的脚手 架只有两个固定横杆
2019/7/4
2019/7/4
4
第二部分 扣件式钢管脚手架
JGJ130-2011
案例
2007年5月27日,
事故发生在大风中
狂风暴雨袭击了宾阳
县城,在财政路口,
一栋在建楼房的脚手
架发生了坍塌事故,
脚手架坍塌在临浦路
道路中间,事故导致
县城临浦路、财政路、
永祥路、永合路等大
部分面积停电,以及
部分交通中断事故。
2019/7/4
• 3、取消双管立杆。双管立杆脚手架的经济性不好,在 施工现场已经很少使用,这次修订中予以取消。
• P373 5.3.5之3;5.3.8。
2019/7/4
46
第二部分 扣件式钢管脚手架
• (二)连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙, 可靠性差,不符合安全要求,这次修订中予以取消。

建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011)

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。

规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。

和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。

施工现场高大支架和模板工程数量增多,事故频发。

在技术上亟待给予指导和规范。

2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。

二、本次规范修订的主要内容1、修订了钢管规格。

取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。

2、对钢管壁厚的下差更严格。

将原规定壁厚下差限值为0.5mm改为0.36mm。

当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。

3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。

4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。

5、与建筑结构荷载规范的内容统一。

将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k=0.7μz·μs·w0(w0取n=50)修改为: w k=μz·μs·w0(w0取n=10)。

6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。

7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN,双排架取5kN改为3kN 。

表4.3.1 荷载效应组合计算工程荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工荷载脚手架立杆地基承载力1永久荷载+施工荷载型钢悬挑梁的强度、稳定与变形2永久荷载+0.9(施工荷载+风荷载)1永久荷载+可变荷载(不含风荷载)立杆稳定2永久荷载+0.9(可不荷载+风荷载)单排架,风荷载+2.0 kN连墙件强度与稳定双排架,风荷载+3.0kN8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
11、作业层未设置栏杆。
4/16/2020
33
第二部分 扣件式钢管脚手架 JGJ130-2011
12、临边缺口无防护。
4/16/2020
34
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
35
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
36
第二部分 扣件式钢管脚手架 JGJ130-2011

满堂脚手架
架 (顶部荷载通过纵、横向水平杆传至立杆) 体

满堂支撑架

(顶部荷载通过立杆顶端的可调顶撑传至立杆)

普通型 满堂支撑架
根据剪刀撑的 间距(5m)细分
加强型 满堂支撑架
4/16/2020
51
第二部分 扣件式钢管脚手架
• 一、双排脚手架的修订内容
• (一)双排脚手架的结构性能
• 1、在作用极限荷载时,双排脚手架结构的可能破坏形 式有二种:一种是以连墙件为反弯点的脚手架平面外大 波整体失稳;另一种是脚手架较大步距间立杆段的局部 弯曲失稳。通常情况下,脚手架的破坏表现为前一种形 式,其承载力由平面外大波整体失稳时的承载力值确定 。如果脚手架的步距过大(超过二米),立杆段的局部 稳定承载力可能低于架体整体失稳时的承载力。这种情 况通常由在构造上减小步距的方法来避免。
• 3、取消双管立杆。双管立杆脚手架的经济性不好,在 施工现场已经很少使用,这次修订中予以取消。
• P373 5.3.5之3;5.3.8。
4/16/2020
46
第二部分 扣件式钢管脚手架
• (二)连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙, 可靠性差,不符合安全要求,这次修订中予以取消。

6.建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011

6.建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011

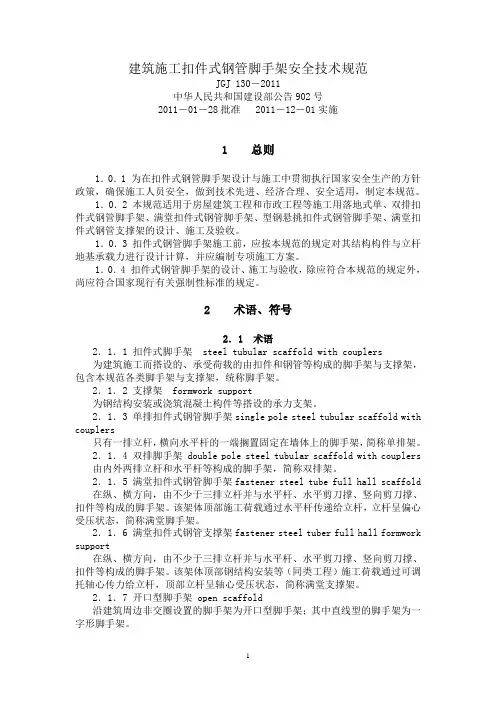

建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011中华人民共和国建设部公告902号2011-01-28批准 2011-12-01实施1 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策,确保施工人员安全,做到技术先进、经济合理、安全适用,制定本规范。
