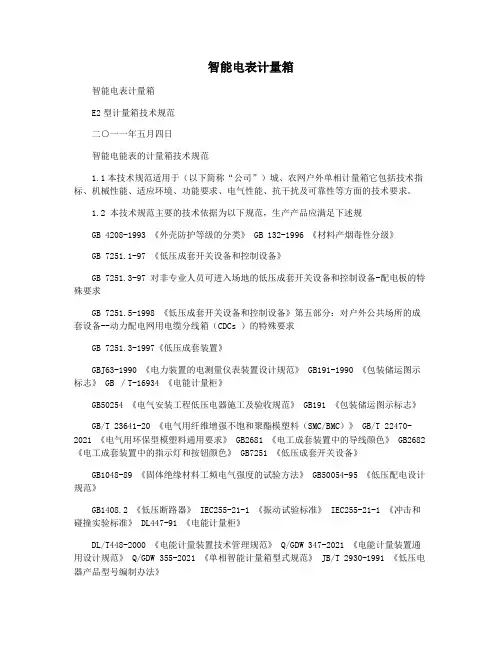

智能电表计量箱

E2型计量箱技术规范二○一一年五月四日

智能电能表的计量箱技术规范

1 总则

1.1本技术规范适用于（以下简称“公司”）城、农网户外单相计量箱它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求。

1.2 本技术规范主要的技术依据为以下规范，生产产品应满足下述规范的要求：

GB 4208-1993 《外壳防护等级的分类》

GB 132-1996 《材料产烟毒性分级》

GB 7251.1-97 《低压成套开关设备和控制设备》

GB 7251.3-97 对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求

GB 7251.5-1998 《低压成套开关设备和控制设备》第五部分：对户外公共场所的成套设备--动力配电网用电缆分线箱（CDCs）的特殊要求

GB 7251.3-1997《低压成套装置》

GBJ63-1990 《电力装置的电测量仪表装置设计规范》

GB191-1990 《包装储运图示标志》

GB／T-16934 《电能计量柜》

GB50254 《电气安装工程低压电器施工及验收规范》

GB191 《包装储运图示标志》

GB/T 23641-20 《电气用纤维增强不饱和聚酯模塑料（SMC/BMC）》GB/T 22470-2008 《电气用环保型模塑料通用要求》

GB2681 《电工成套装置中的导线颜色》

GB2682 《电工成套装置中的指示灯和按钮颜色》

GB7251 《低压成套开关设备》

GB1048-89 《固体绝缘材料工频电气强度的试验方法》

GB50054-95 《低压配电设计规范》

GB1408.2 《低压断路器》

IEC255-21-1 《振动试验标准》

IEC255-21-1 《冲击和碰撞实验标准》

DL447-91 《电能计量柜》

DL/T448-2000 《电能计量装置技术管理规范》

Q/GDW 347-2009 《电能计量装置通用设计规范》

Q/GDW 355-2009 《单相智能计量箱型式规范》

JB/T 2930-1991 《低压电器产品型号编制办法》

JB5777.2-1991 《电力系统二次电路用控制及机电保护屏（柜、台）通用技术条件》

JB5777.3-1991 《电力系统二次电路用控制及机电保护屏（柜、台）基本技术条件》

JB/T2930-1991 《低压电器产品型号编制办法》

2 计量箱材质及基本参数

2.1材质与工艺

2.1.1计量箱材质为SMC（不饱和聚酯玻璃纤维增强型片状模塑料）

SMC片材由上下二层薄膜夹芯片材，中玻纤含量为25%，玻纤为均匀1英寸（25.4mm）长度。计量箱箱体颜色为电机灰。

采用SMC材质的电能计量表箱，箱体板材厚度：1-2表位厚度2.5-3mm；4表位及以上厚度为3.5-4.5mm。箱体表面其表面应平整光滑无气泡、砂眼，明显凹凸，接口及开孔处不得有毛刺及纤维。

2.1.2 箱体材料基本参数

在检测条件为温度23℃、湿度50﹪，依据Q／HQC4002-2009检测标准，SMC材料主要技术参数应符合下表规定：

耐高温性能：表箱在高温125±2℃时，保存2个小时，其箱体不得有软化、变形及强度变化等现象。

耐低温性能：电表箱在低温-60±2℃条件下，保存2个小时，外箱体不得有裂纹、破坏和变形及强度变化等现象。

2.2 使用条件

2.2.1 环境条件

海拔高度：＜3000米

空气温度：室外最高温度+80℃，最低温度-40℃；室内最高温度+60℃，最低温度-40℃；

相对湿度：日平均值≤55%

地震烈度：8级

2.2.2 工程条件

安装方式：户外杆上、墙壁悬挂

污秽等级：3级

2.2.3 使用寿命

≥20年

2.3 箱体尺寸和结构要求

计量箱外观结构和安装尺寸除满足Q/GDW 347—2009要求外，还应该满足以下要求。

2.4 箱体尺寸

单相计量箱中单相智能电能表与相邻智能电能表之间水平距离不小于30mm、垂直距离不小于60mm；单相智能电能表与箱体之间距离不小于40mm；接线盒与周围壳体结构件之间的间距不应小于60mm。

箱体结构见（附录B），下表规定表箱的尺寸范围（包含箱体厚度，但不包含箱体外附件尺寸）。

2.5箱体结构要求

2.5.1计量箱的设计和结构应能保证在额定条件下使用时不引起任何危险。

一表位，二表位采用上下结构箱体：上边为电表室，下边为进出开关室，装设表前开关，电能表、采集器及采集器开关和485端子等的区域简称电能表室，装设开关的区域简称开关室，电能表室、开关室分别装设单独开启的门，箱盖与箱体采用上扣侧开形式。开关室小门不用外力可以自动合盖。小门和箱体统一水平上开式

四表位及以上箱体采用左右结构箱体：左边为进线开关箱，右边上方安装电表，下方安装出线用户开关，表箱箱体连接处科学合理，装卸简单、牢固耐用。箱盖与箱体采用上扣侧开形式，即：箱盖顶部与箱底顶部采用倒挂防水闭合方式（如图1），结合铰接式侧门轴（门轴必须是不锈钢材质），箱盖开启时，先将箱盖上推，解除顶部的倒

挂防水配合后向侧位开启箱盖；箱盖闭合时，箱盖与箱体挂接后自动下落至闭合位置。

一表位箱体左下角应有挂锁孔，封铅孔及三角螺丝固定。多表位单相表箱内的开关、电能表分别装设在独立的区域内，装设电能表、采集器及采集器开关和485端子等的区域简称电能表室，装设开关的区域简称开关室，电能表室、开关室分别装设单独开启的门，多表位应在箱体内带有挂锁挂鼻，三角带封铅螺丝，锁具上有自动复位小门。不用外力可以自动合盖。小门和箱体统一水平上开式。能够加挂专用锁和一次性防窃电施封锁，方便计量箱加锁封闭，同时锁鼻便于维修。

电能表观察窗处为两层设计（见图二），外盖材质与箱体一致，防雨、上翻式、不透明，闭合后与箱门在同一水平面；内观察窗可采用中分子聚碳酸酯材料，厚度不小于2. mm；表箱视窗为内嵌卡扣固定方式安装，不可在外部拆卸，视窗固定应无外露的固定螺丝，视窗与箱体连接处应密封、防水。

计量箱内电能表安装位置设计符合智能电能表尺寸要求，同时三点固定螺丝加长。满足多次换表的要求。

计量箱内均采用线槽布线，线槽上需配置线槽盖，布线设计合理、工艺美观大方。

计量箱内有标明与住户对应关系的位置，多表位计量箱的进线开关（总开关与分开关）、电能表及用户开关分别装设在彼此独立的进线开关室、电能表室，可分别装设独立开启的门，并可加挂专用锁和封铅。
