KYN28A-12高压开关柜操作及参数整定

合集下载

KYN28-12操作手册

KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书平高集团有限公司目录1. 概述 (4)2. 柜体结构 (4)2.1 柜体 (4)2.2 手车 (5)2.3 转运车 (5)3. 安全可靠性与联锁 (5)3.1 手车位置 (5)3.2 手车位置与断路器的联锁 (5)3.3 电气联锁 (5)3.4 机械联锁 (6)4. 搬运 (6)5 安装 (7)6.检查 (9)6.1完整性检查 (9)6.2 核对额定值 (9)6.3 检查紧固件 (9)6.4 操作检查 (9)6.5 绝缘水平检查 (11)6.6 检查完毕 (12)7. 操作 (13)7.1从柜外向柜内推进手车操作 (13)7.2 从试验位置向工作位置推进手车 (13)7.3 从工作位置抽出手车 (14)7.4 从柜内抽出手车 (14)7.5断路器的合、分闸 (14)7.6 合、分接地开关 (14)7.7打开开关柜后门板 (15)8. 检修与维护 (15)8.1 开关柜检修内容 (15)8.2 维护时的检查 (16)9. 断路器的安装与调试 (16)9.1 完整性检查 (16)9.2 调试操作（一次回路通电之前） (17)9.3 断路器的内部联锁 (17)9.4 维修 (17)10. KYN28A-12剖面图 (19)11. 断路器手车正视图 (20)12. PGV1-12断路器剖视图 (21)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

1. 概述KYN28A-12铠装型移开式交流金属封闭开关设备（以下简称开关柜）适用于大型发电厂、变电站以及工矿企业中额定电压为3.6～12KV、额定频率为50Hz的交流电网中，作为接收和分配电能使用。

2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。

柜体分成手车室、母线室、电缆室、仪表室。

KYN28A-12操作手册

KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书中国广东中南开关厂有限公司目录1. 概述 (5)2. 柜体结构 (5)2.1 柜体 (5)2.2 手车 (6)2.3 转运车 (6)3. 安全可靠性与联锁 (6)3.1 手车位置 (6)3.2 手车位置与断路器的联锁 (6)3.3 电气联锁 (6)3.4 机械联锁 (7)4. 搬运 (7)5 安装 (7)6.检查 (9)6.1完整性检查 (9)6.3 检查紧固件 (10)6.4 操作检查 (10)6.5 绝缘水平检查 (11)6.6 检查完毕 (13)7. 操作 (13)7.1从柜外向柜内推进手车操作 (14)7.2 从试验位置向工作位置推进手车 (14)7.3 从工作位置抽出手车 (14)7.4 从柜内抽出手车 (14)7.5断路器的合、分闸 (15)7.6 合、分接地开关 (15)7.7打开开关柜后门板 (15)8. 检修与维护 (16)8.1 开关柜检修内容 (16)8.2 维护时的检查 (16)9. 断路器的安装与调试 (17)9.1 完整性检查 (17)9.2 调试操作（一次回路通电之前） (17)9.3 断路器的内部联锁 (17)9.4 维修 (18)10. KYN28A-12剖面图 (19)11. 断路器手车正视图 (20)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。

柜体分成手车室、母线室、电缆室、仪表室。

手车室、母线室、电缆室三个隔室顶部均设有各自的压力释放通道及释放口，在出现内部故障时柜顶泄压窗将被自动打开，释放内部压力，以确保操作人员和开关柜的安全。

KYN28A-12高压柜操作规程

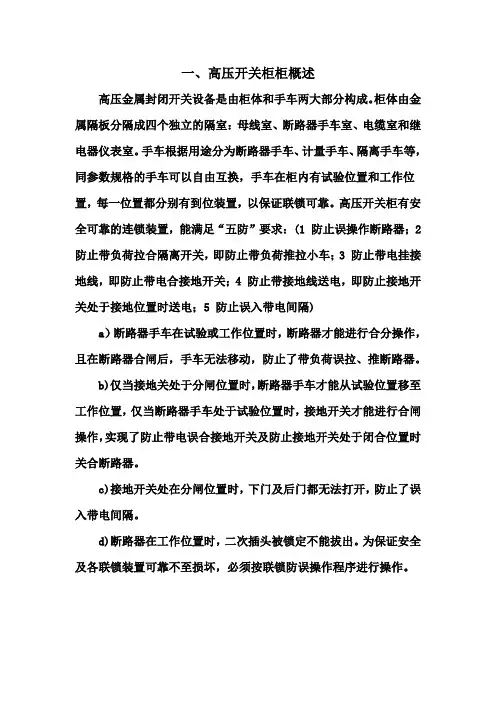

一、高压开关柜柜概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

c)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

d)断路器在工作位置时，二次插头被锁定不能拔出。

为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。

二、进线柜送电操作程序1) 关闭所有柜门及后封板,并锁好。

（接地开关处于合位时方可关出线柜下门，关闭后门后接地刀要分开，为送电做准备）2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3) 观察上柜门各仪表、信号指示是否正常。

（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

KYN28A-12高压开关柜操作及参数整定

精心整理KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线234562123456.78910.重复步骤9让变压器反复通断电3次。

断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。

二、变压器温度监视（干式变压器）：80℃启动第一组强冷风机、100℃启动第二组强冷风机、130℃超温报警、150℃超温分闸，变压器的温度参数一般出厂前就设定好了，不需要更改，在调试时只需要手动测试风机是否能正常工作。

调整电压：一般为±2.5%×2，调整抽头如下图：对应等级为：抽头号高压侧(V)低压侧(V)1---29500(5850)4003In对于过流保护延时>t0.3-0.5s小于上一级设定速断保护I》In*4/N速断保护延时t》0.04s零序过流保护Io>0.1零序过流延时to>5s零序速断保护Io》0.1零序速断延时to》5s假设变压器的容量为1000KVA，电压为10KV，CT（电流互感变比）为75/5，零序互感变比为50/1通过上面的公式可以计算出：额定电流：1000/17.32=57.7A过流保护电流：57.7*1.3/75=1A速断保护电流：57.7*4/75=3.08A。

正泰KYN28A-12开关柜运行规程

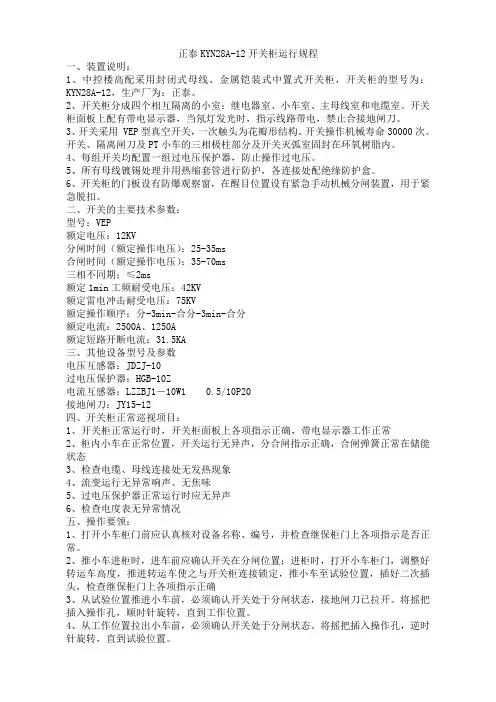

正泰KYN28A-12开关柜运行规程一、装置说明：1、中控楼高配采用封闭式母线、金属铠装式中置式开关柜，开关柜的型号为：KYN28A-12，生产厂为：正泰。

2、开关柜分成四个相互隔离的小室：继电器室、小车室、主母线室和电缆室。

开关柜面板上配有带电显示器，当氖灯发光时，指示线路带电，禁止合接地闸刀。

3、开关采用 VEP型真空开关，一次触头为花瓣形结构。

开关操作机械寿命30000次。

开关、隔离闸刀及PT小车的三相极柱部分及开关灭弧室固封在环氧树脂内。

4、每组开关均配置一组过电压保护器，防止操作过电压。

5、所有母线镀锡处理并用热缩套管进行防护，各连接处配绝缘防护盒。

6、开关柜的门板设有防爆观察窗，在醒目位置设有紧急手动机械分闸装置，用于紧急脱扣。

二、开关的主要技术参数：型号：VEP额定电压：12KV分闸时间（额定操作电压）：25-35ms合闸时间（额定操作电压）：35-70ms三相不同期：≤2ms额定1min工频耐受电压：42KV额定雷电冲击耐受电压：75KV额定操作顺序：分-3min-合分-3min-合分额定电流：2500A、1250A额定短路开断电流：31.5KA三、其他设备型号及参数电压互感器：JDZJ-10过电压保护器：HGB-10Z电流互感器：LZZBJ1－10W1 0.5/10P20接地闸刀：JY15-12四、开关柜正常巡视项目：1、开关柜正常运行时，开关柜面板上各项指示正确，带电显示器工作正常2、柜内小车在正常位置，开关运行无异声，分合闸指示正确，合闸弹簧正常在储能状态3、检查电缆、母线连接处无发热现象4、流变运行无异常响声、无焦味5、过电压保护器正常运行时应无异声6、检查电度表无异常情况五、操作要领：1、打开小车柜门前应认真核对设备名称、编号，并检查继保柜门上各项指示是否正常。

2、推小车进柜时，进车前应确认开关在分闸位置；进柜时，打开小车柜门，调整好转运车高度，推进转运车使之与开关柜连接锁定，推小车至试验位置，插好二次插头，检查继保柜门上各项指示正确3、从试验位置推进小车前，必须确认开关处于分闸状态，接地闸刀已拉开。

KYN28系列开关柜操作说明0106

KYN28A-12高压开关柜操作程序说明一、检修后送电的操作程序：1、投入需送电断路器柜相对应保护的（如主变、发电机、厂变）操作电源，直流220V馈电柜相应合闸电源、相应PT柜直流操作电源。

2、通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左、右把手同时向内拉至把手解锁位置，并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手锁定位置，使手车推进机构与开关柜可靠锁定。

3、将手车的二次插头插入开关柜的二次插座内，并用附带扣件锁定；4、检查开关柜后门（电缆室门、母线室门）和前门（断路器室门、隔离开关室、仪表室门）关闭；打开接地刀闸操作活门，用接地刀闸操作手柄（逆时针方向，“O”方向）断开接地刀，抽出接地刀操作手柄并关闭接地刀操作活门，检查确认接地刀处于分闸状态。

5、检查上柜门（仪表室）内的控制、蓄能、交流等电源开关处于合闸状态（电压互感器二次电压、开口电压开关处于断开位置）、保险给上，柜面各仪表、指示信号灯显示正常且与当前状态相符，关闭上柜门（仪表室门）。

6、检查断路器处于试验位置，且蓄能正常，此时开关柜处于冷备用状态。

7、检查断路器处于分闸位置，用手车推进摇把（顺时针方向）将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），工作位置指示灯亮，取出手车推进摇把，此时开关柜处于热备用状态。

8、确认断路器手车处于工作位置，蓄能正常，由远方（监控系统）操作方式控制操作断路器合闸。

9、检查开关柜的带电显示器A/B/C三相高压指示灯L1、L2、L3亮，此时开关柜已处于高压带电状态，检查监控系统、微机保护装置显示的母线电压及出线电流是否处于正常范围，此时开关柜处于运行状态。

二、停电的操作程序：1、远方（监控系统）操作方式控制操作（处在工作位置的）断路器分闸。

2、检查开关柜的带电显示器A/B/C三相高压指示灯L1、L2、L3熄灭，断路器跳闸指示（本体及仪表柜面）正常、蓄能正常。

KYN28A-12户内金属铠装抽出式开关柜的结构与参数及操作程序

KYN28A-12户内金属铠装抽出式开关结构与参数及操作程序KYN28A-12型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。

实行控制、保护、实时监控和测量之用。

有完善的五防功能,目前在12kV市场上使用量很大。

1.产品型号含义:2.柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案) ×电缆进出线及联络柜。

标准方案: 宽800(1000)×深1500×高2300×架空进出5.五防联锁简介:（1）.当手车在柜体的工作位置合闸后,在底盘车内部的闭锁电磁铁被锁定在丝杠上,而不会被拉动.以防止带负荷误拉断路器手车。

（2）.当接地开关处在合闸位置时, 接地开关主轴联锁机构中的推杆被推入柜中的手车导轨上,于是所配断路器手车不能被推进柜内。

（3）.断路器手车在工作位置合闸后,出线侧带电,此时接地开关不能合闸. 接地开关主轴联锁机构中的推杆被阻止,其操作手柄无法操作接地开关主轴。

（4）.对于电缆进线柜;母线分段柜和所用变方案,由于进线电缆侧带电,下门上装电磁锁,来确保在电缆侧带电时不能进入电缆室;（5）.通过安装在面板上的防误型转换开关(带红绿牌),可以防止误分误合断路器。

6.操作程序送电操作:先装好后封板,再关好前下门-----操作接地开关主轴并且使之分闸-----用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)------把二次插头插到静插座上-----(试验位置指示器亮)-------(关好前中门)-------用手柄将手车从试验位置(分闸状态)推入到工作位置-------(工作位置指示器亮, 试验位置指示器灭)-------合闸断路器手车。

停电(检修)操作:将断路器手车分闸------用手柄将手车从工作位置(分闸状态)退出到试验位置-------(工作位置指示器灭, 试验位置指示器亮)------打开前中门-------把二次插头拔出静插座-------(试验位置指示器灭)-------用转运车将手车(处于分闸状态)退出柜外-------- 操作接地开关主轴并且使之合闸-----------打开后封板和前下门。

KYN28A-12型10kV高压柜说明书

KYN28A-12型10kV高压柜说明书一、概述二、产品特点开关柜的外壳采用优质薄钢板经数控机床加工成型，具有精度高，重量轻，机械强度高，外形美观等优点，柜体采用组装式结构，用铆钉联接而成，加工生产周期短，零部件通用性强，占地面积小，便于组织生产。

产品外壳具有IP4X级的防护等级。

手车骨架采用薄钢板经数控机床加工后组装而成。

手车与柜体配合精确、移动灵活，机械联锁安全、可靠。

根据不同用途手车分为断路器手车、电压互感器手车、计量手车、隔离手车。

各类手车按模数，积木式变化，同规格手车可以自由互换。

手车在柜体内有分离/试验位置和工作位置，每一位置都有定位装置，以保证联锁可靠。

使用时必须按照联锁防误操作程序进行操作。

主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1,VH1,VK,ZN28），以取代国外同类产品。

无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。

开关柜采用中置式结构，因而电缆室空间较大，隔室内可安装电流互感器、接地开关、避雷器等元件。

电缆室内每相可并接1～3根单芯电缆。

必要时每相可并接6根单芯电缆。

电缆隔室底部配制开缝的可卸式封板。

继电器仪表室内可安装继电保护元件、仪表、带电显示装置以及其他二次设备。

控制线敷设在线槽内。

其左侧线槽是为控制小线的引出预留的。

控制线穿越高压室时有金属线槽隔离。

开关设备的二次线与断路器手车的二次线的连接是通过手动二次插接件来实现的。

二次插头通过尼龙波纹管与断路器手车相连，二次插座装设在开关柜手车室的右上方。

断路器手车只有在分离/试验位置时，才能插上和拔出二次插头；断路器手车处于工作位置时，二次插头被锁定，不能拔出。

当加有失电闭锁线圈时，断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插头未通电之前，仅能进行手动分闸，而不能进行手动合闸。

(完整word版)KYN28A-12说明书

断路器手车上装有真空断路器及其它辅助设备。当手车用运转车运入柜体断路器室时，便能可靠锁定在断开位置（试验位置），同时柜体位置显示灯便显示其所在位置。而且只有在完全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置。手车的机械联锁能可靠保证手车只有在工作位置或试验位置（退出位置），断路器才能进行合闸，且只有断路器处分闸状态，手车才能移动。
KYN28A-12(Z)（原型号GZS1）
铠装移开式交流金属封闭开关设备
安装使用说明书
正泰集团成套设备制造有限公司
2004年9月
正泰集团
成套设备制造有限公司
安装使用说明书
0ZTC.466.095
KYN28□-12（Z）/T1250-31.5（GZS1）型
铠装移开式交流金属封闭开关设备
共11页
第1页
1概述
图1开关设备结构图
5.2手车
手车骨架也采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车，同规格手车可以百分之百互换。手车在柜体内有断开/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杆摇动推进、退出。操作轻便、灵活，适合于各种值班人员操作。当手车需要移开柜体时，用一台专用转运车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极为方便。
5.1外壳及其它
开关设备的外壳是选用进口敷铝锌薄钢板经CNC机床加工，采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积小，便于组织生产。

KYN28A-12高压开关柜操作指南

KYN28A-12高压开关柜操作指南
1. 引言
本操作指南旨在提供关于KYN28A-12高压开关柜的详细操作说明，帮助用户正确安全地运行该设备。

2. 设备概述
KYN28A-12高压开关柜是一种用于配电系统的重要设备，主要用于控制和保护电力设备。

该开关柜具有以下特点：- 高可靠性
- 安全性能
- 易于操作
3. 操作步骤
下面是使用KYN28A-12高压开关柜的操作步骤：
1. 开关柜的主电源开关默认为关闭状态，请确保主电源开关处于关闭状态。

2. 打开开关柜门，并检查内部电气元件的正常工作状态。

3. 打开主电源开关，确保开关柜的主供电线路已经正常连接。

4. 确保开关柜面板上的所有指示灯都亮起。

5. 根据需要，使用相应的操作按钮或开关来控制设备的电源、
断路器或其他功能。

6. 操作完成后，先切断电源再关闭开关柜。

4. 安全注意事项
在操作KYN28A-12高压开关柜时，务必注意以下安全事项：
- 在操作之前，确保已经了解并熟悉设备的操作说明。

- 严禁擅自拆卸、修改或调整设备的电气元件。

- 在操作过程中，应注意人身安全，避免触摸设备的带电部分。

- 若设备发生异常或故障，请立即切断电源，并联系相关维修
人员。

5. 结论
本操作指南提供了KYN28A-12高压开关柜的操作指南和安全
注意事项，希望能帮助用户正确、安全地使用该设备。

在操作之前，务必全面了解设备的正常工作状态及相关操作方法，并始终注意安
全事项。

KYN28A-12高压开关柜操作规程

KYN28A-12中置柜操作顺序一、送电操作顺序：1、通过运转小车将断路器手车（PT手车、隔离手车、计量手车）推入开关柜，并与开关柜可靠锁定。

2、将手车的二次插头插入开关柜的二次插座，并用扣件锁定。

3、关闭开关柜后门和前门，打开接地刀操作活门，用接地刀操作手柄逆时针打开接地刀，将手柄抽出并关闭接地刀操作活门，确认接地刀处于分状态。

4、检查仪表室的电源开关处于合状态，并测量电源电压属于正常范围后，，关闭仪表门。

5、用摇把将手车推入开关柜工作位置，达到位置时会发出“咔嚓”的声响，取出手车的摇把并关闭操作门。

6、将进线柜的断路器进行合闸7、检查开关柜的带电显示器A\B\C三相指示灯亮，此时高压柜处于高压带电状态二、停电操作顺序1、将进线柜的断路器进行分闸。

2、检查带电显示器A\B\C三相指示灯熄灭，此时高压出线侧断电。

母线依然带电。

3、打开手车机构操作活门，用摇把将手车退至开关柜试验位置，达到位置时会出现“咔嚓”的声响，取出摇把并关闭操作门，此时断路器处于开关柜试验位置，处于停电待用状态。

高压开关柜送电、停电（检修）操作规程KYN28A-12高压开关柜“五防”联锁操作要求：1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：KYN28A-12高压开关柜在正常运行时，应闭门操作。

一、送电操作程序：1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

KYN28A-12操作手册解读

KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书湖南省送变电建设公司器材厂目录1. 概述 (4)2. 柜体结构 (4)2.1 柜体 (4)2.2 手车 (4)2.3 转运车 (5)3. 安全可靠性与联锁 (5)3.1 手车位置 (5)3.2 手车位置与断路器的联锁 (5)3.3 电气联锁 (5)3.4 机械联锁 (5)4. 搬运 (6)5 安装 (6)6.检查 (7)6.1完整性检查 (7)6.2 核对额定值 (7)6.3 检查紧固件 (7)6.4 操作检查 (8)6.5 绝缘水平检查 (9)6.6 检查完毕 (10)7. 操作 (10)7.1从柜外向柜内推进手车操作 (10)7.2 从试验位置向工作位置推进手车 (11)7.3 从工作位置抽出手车 (11)7.4 从柜内抽出手车 (11)7.5断路器的合、分闸 (12)7.6 合、分接地开关 (12)7.7打开开关柜后门板 (12)8. 检修与维护 (12)8.1 开关柜检修内容 (12)8.2 维护时的检查 (13)9. 断路器的安装与调试 (13)9.1 完整性检查 (13)9.2 调试操作（一次回路通电之前） (13)9.3 断路器的内部联锁 (13)9.4 维修 (14)10. KYN28A-12剖面图 (14)11. 断路器手车正视图 (15)12. VZ1断路器剖视图 (16)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。

柜体分成手车室、母线室、电缆室、仪表室。

KYN高压开关柜操作及参数整定定稿版

K Y N高压开关柜操作及参数整定HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线2、检查接线是否符合规范，高压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地，不能是只把地线接到高压柜或变压器外壳上4、测量接入电压互感器的三相电阻阻值是否正常，三相之中是否有接地现象5、按图纸检查控制线路是否正确，重点注意高压变压器的超温跳闸信号是否接到高压柜中6、断开控制空开，待上电检查电压无误再合上2）送电、断电、检修操作步骤：送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6. 此时先不要接通主回路，先操作面板上“分合闸控制”开关进行合闸，测试所有“紧停”按钮，分闸开关及变压器超温跳闸是否正常；7．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；8．操作面板上“分合闸控制”开关进行合闸操作。

（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）9．在断路器合闸后让变压器通电5分钟，然后操作面板上的“分合闸控制”开关进行分闸，让变压器断电5分钟10. 重复步骤9让变压器反复通断电3次。

KYN28A-12高压开关设备操作指南

KYN28A-12高压开关设备操作指南1. 引言本操作指南旨在为使用KYN28A-12高压开关设备的人员提供清晰的操作指示。

本指南将介绍设备的基本组成部分、操作步骤以及注意事项。

2. 设备组成KYN28A-12高压开关设备包括以下主要组成部分：- 电缆隔离开关- 电流互感器- 仪表仓- 隔离变压器- 熔断器- 后备电源装置3. 操作步骤3.1 设备启动- 打开主电源开关，确保设备获得供电。

- 检查仪表仓内的仪表是否正常工作。

- 通过仪表仓的控制面板，启动电缆隔离开关，并确保其处于工作状态。

3.2 设备停止- 关闭电缆隔离开关，将设备置于停止状态。

- 关闭主电源开关，切断设备的供电。

3.3 应急操作- 在发生紧急情况或设备故障时，立即关闭电缆隔离开关，并断开供电。

- 若需要进行维修或检修操作，确保提前通知相关维护人员，并按照相应的维修程序进行操作。

4. 注意事项在操作KYN28A-12高压开关设备时，请注意以下事项：- 严格按照设备操作指南进行操作，不得随意更改操作方法。

- 在操作前，确保个人具备足够的电气安全知识，并穿戴必要的安全防护装备。

- 在操作设备时，应保持专注并避免分散注意力。

- 发现设备异常情况或故障时，应立即停止操作，并通知相关维护人员进行处理。

- 对设备的日常维护保养及定期检查，应按照相关规定进行。

以上是KYN28A-12高压开关设备的操作指南，希望可以为您的操作提供帮助。

如有任何问题或疑问，请及时与维护人员联系。

免责声明：本操作指南内容仅供参考，如有不准确之处，以实际使用中的指南为准。

操作时请遵循相关法律法规，并确保安全操作。

KYN28A-12高压开关柜使用说明书

KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。

三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃环境湿度：日平均相对湿度：≤95%月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。

KYN28A-12(Z)铠装移开式交流金属封闭开关设备

KYN28A-12高压开关柜技术说明一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）系由西安森源公司开发和提供技术转让的先进中压开关设备。

它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。

符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。

2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％。

3.海拔高度：1000m以下。

4.抗地震度：地震烈度不超过8度。

5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。

6.无经常性的剧烈震动场所。

严酷条件下严酷度设计满足I类要求。

7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。

五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。

具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。

柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

KYN28A-12高压操作规程

KYN28A-12型金属铠装移开式开关设备一、结构介绍：KYN28A-12型金属铠装移开式开关设备，分为柜体和可抽出部件（简称手车）两大部分。

1、柜体部分柜体由：仪表室、断路器隔室、母线室、电缆隔室四个相对独立小室组成；相互之间完全隔开，如果柜体内部出现故障电弧，能阻止事故蔓延到邻柜，并能保障母线的机械强度。

2、手车手车框架系用薄钢板经数控机床加工后经铆、焊而成。

根据用途，手车分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。

手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位机构，以保证手车处于以上位置时不能随便移动、而移动手车时必须解除连锁；二、各小室功能介绍1、断路器隔室断路器隔室在开关柜的前中部，断路器隔室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在试验位置和工作位置之间移动。

活门由金属板制成（2000A以上为绝缘板），安装在手车室的后壁上。

手车从试验位置移动至工作位置过程中，活门自动打开，反方向移动手车时活门则自动闭合，从而保证了操作人员不触及带电体。

手车能在柜门关闭的情况下被操作，通过柜门上观察窗可观看到手车在柜内所处的位置，同时也能观看到断路器手车的合、分闸状态及机构储能状态指示。

2、母线室母线室在开关柜的后上部，主母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。

扁平的分支母线由螺栓连接于静触头盒和主线，不需要任何其它的线夹或绝缘子联接。

当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘端帽封装。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

3、电缆隔室电缆隔室的后壁可安装电流互感器、接地开关，电缆室内可安装避雷器。

当手车和水平隔板移开后，施工人员就能正面进入开关柜内安装电缆，在电缆隔室内设有特定的电缆连接导体，同时在其下部还配制可卸金属封板或不锈钢板，以确保现场施工的方便。

(完整)KYN28A-12高压开关柜使用说明书

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

产品外壳具有IP4X级的防护等级。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
