贴片电容基础知识

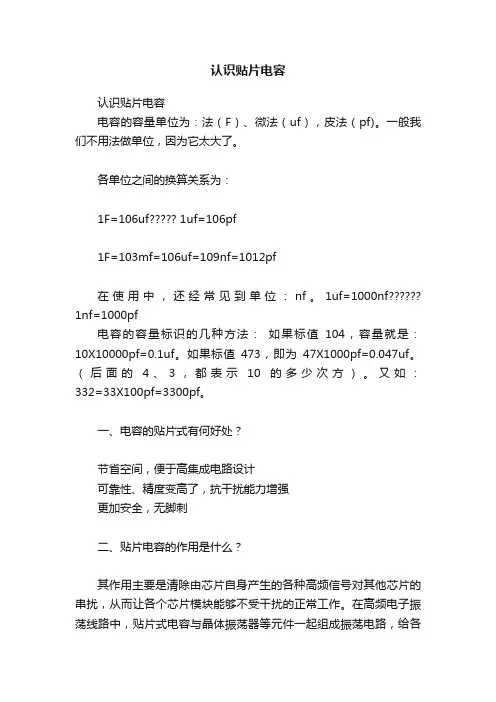

认识贴片电容
认识贴片电容认识贴片电容电容的容量单位为：法（F）、微法（uf），皮法（pf)。
一般我们不用法做单位，因为它太大了。
各单位之间的换算关系为：1F=106uf 1uf=106pf1F=103mf=106uf=109nf=1012pf在使用中，还经常见到单位：nf。
1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：如果标值104，容量就是：10X10000pf=0.1uf。
如果标值473，即为47X1000pf=0.047uf。
（后面的4、3，都表示10的多少次方）。
又如：332=33X100pf=3300pf。
一、电容的贴片式有何好处？节省空间，便于高集成电路设计可靠性、精度变高了，抗干扰能力增强更加安全，无脚刺二、贴片电容的作用是什么？其作用主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰，从而让各个芯片模块能够不受干扰的正常工作。
在高频电子振荡线路中，贴片式电容与晶体振荡器等元件一起组成振荡电路，给各种电路提供所需的时钟频率。
贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性，容量也很小（PF级），一般可以耐很高的温度和电压，常用于高频滤波。
陶瓷电容看起来有点像贴片电阻（因此有时候我们也称之为“贴片电容”），但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流能力相对较弱。
它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比，其表面均有电容容量和耐压标识，其表面颜色通常有黄色和黑色两种。
譬如100-16即表示容量100μF，耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量，其多见于显卡上，容量在300μF~1500μF之间，其主要是满足电流低频的滤波和稳压作用。
三、直插电容与贴片电容的区别无论是插件还是贴片式的安装工艺，电容本身都是直立于PCB的，根本的区别方式是贴片工艺安装的电容，有黑色的橡胶底座。
贴片电容傻瓜识别方法
贴片电容傻瓜识别方法
贴片电容是一种电子元器件，在电路中起到存储电荷、滤波、隔
离等作用。
它的外表呈长方形结构，通常印上一些标识信息，包括电
容值、精度等参数。
下面是一些傻瓜识别方法，以帮助初学者识别贴
片电容。
第一种方法是通过颜色标识。
一些制造商会在贴片电容的边缘印
上不同颜色的标志，以代表不同的电容值。
例如：蓝色表示100pF，绿色表示10nF，黄色表示470nF等。
然而，这种方法有一些限制，因为
并非所有电容生产商都使用相同的颜色标识。
第二种方法是通过数字和字母标识。
一些贴片电容上会印有一些
数字和字母，通常表示电容值和精度。
例如，电容值为100nF的贴片
电容上可能印有“104”字样，其中10代表基数，4代表指数，即10
的4次方，即10000，再乘以基数10，即为100nF。
第三种方法是通过测量。
使用万用表可以测量贴片电容的电容值
和极性。
首先将万用表设置为电容量测试模式，将贴片电容插入测试
夹子中，读出电容值即可。
有些电容也具有极性，需要注意接线方向。
除了以上三种方法，还应该检查贴片电容上的标识是否清晰和准确。
有时候标示会出现模糊不清或者转移，因而误导鉴定者。
另外，
也可以询问供应商和技术论坛等途径，获得更多的识别方法和技巧。
总之，如果你是电子爱好者或者从事相关领域，可以通过以上几
种方法来进行贴片电容的识别，并选择适合的电容型号，从而保证电
路的正常运行。
贴片电容常识- 贴片电容的分类和尺寸
贴片电容常识- 贴片电容的分类和尺寸电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容作用和工作原理

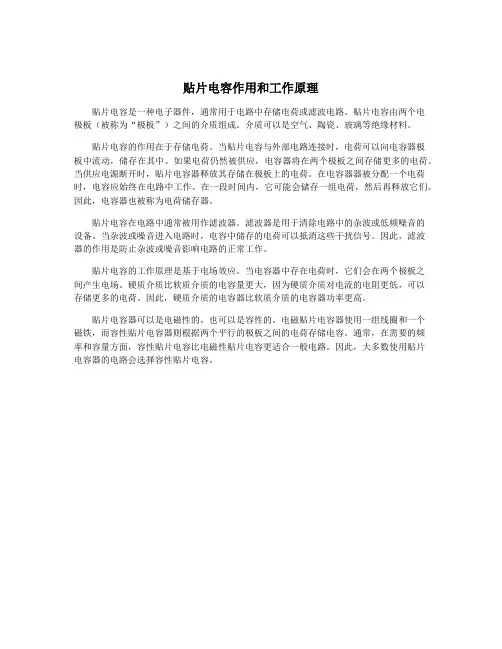

贴片电容作用和工作原理
贴片电容是一种电子器件，通常用于电路中存储电荷或滤波电路。
贴片电容由两个电
极板（被称为“极板”）之间的介质组成。
介质可以是空气、陶瓷、玻璃等绝缘材料。
贴片电容的作用在于存储电荷。
当贴片电容与外部电路连接时，电荷可以向电容器极
板中流动，储存在其中。
如果电荷仍然被供应，电容器将在两个极板之间存储更多的电荷。
当供应电源断开时，贴片电容器释放其存储在极板上的电荷。
在电容器器被分配一个电荷时，电容应始终在电路中工作。
在一段时间内，它可能会储存一组电荷，然后再释放它们。
因此，电容器也被称为电荷储存器。
贴片电容在电路中通常被用作滤波器。
滤波器是用于清除电路中的杂波或低频噪音的
设备。
当杂波或噪音进入电路时，电容中储存的电荷可以抵消这些干扰信号。
因此，滤波
器的作用是防止杂波或噪音影响电路的正常工作。
贴片电容的工作原理是基于电场效应。
当电容器中存在电荷时，它们会在两个极板之
间产生电场。
硬质介质比软质介质的电容量更大，因为硬质介质对电流的电阻更低，可以
存储更多的电荷。
因此，硬质介质的电容器比软质介质的电容器功率更高。
贴片电容器可以是电磁性的，也可以是容性的。
电磁贴片电容器使用一组线圈和一个
磁铁，而容性贴片电容器则根据两个平行的极板之间的电荷存储电容。
通常，在需要的频
率和容量方面，容性贴片电容比电磁性贴片电容更适合一般电路。
因此，大多数使用贴片
电容器的电路会选择容性贴片电容。
贴片电容使用注意事项
贴片电容使用注意事项贴片电容是一种常用的电子元器件，在各种电子产品中广泛应用。
贴片电容的使用注意事项非常重要，下面将详细介绍一些需要注意的事项。
首先，贴片电容在使用前需要进行储藏。
贴片电容对存储环境有一定要求，应处于温度适宜，干燥通风良好的环境中。
应避免阳光直射或高温、潮湿等不良条件。
此外，贴片电容应尽量避免堆积在一起，以免因电容自身的重量损坏。
其次，贴片电容应避免受到过高的压力和冲击。
在安装贴片电容的过程中，应注意避免施加过大的物理力量，以免导致电容变形或破裂。
在运输过程中，贴片电容应小心轻放，并避免与其他金属器件或硬物碰撞，以免损坏。
第三，贴片电容的静电保护也非常重要。
贴片电容对静电非常敏感，静电放电可能导致电容内部结构损坏。
使用贴片电容时，应穿戴防静电手套、鞋等适当的防护装备，并确保工作环境具备良好的静电保护条件。
同时，还应定期检查并清除工作区域的静电，以降低静电对贴片电容的影响。
第四，贴片电容需要正确焊接。
在焊接过程中，应正确控制焊接温度和时间，以免过热或过度曝光。
同时，焊接工艺的选择也非常重要，不同类型的贴片电容在焊接时需要采用不同的技术和方法。
在焊接过程中，还应保证焊接区域的清洁，避免灰尘等杂质对焊接质量的影响。
第五，贴片电容在使用过程中应注意电压和电流的合适范围。
过高的电压或电流可能会导致贴片电容破裂或损坏。
因此，在选用贴片电容时，应根据具体的使用场景和需求，选择合适的额定电压和电流。
如果需要在高压或高电流环境下使用贴片电容，还应采取适当的降压和限流措施。
第六，贴片电容在使用过程中还应注意温度控制。
贴片电容对温度较为敏感，过高的温度可能导致电容内部结构发生变化，从而影响其电性能。
在使用贴片电容时，应尽量避免长时间在高温环境下使用，也应避免突然的温度变化。
同时，在设计电路时，还应合理布局，采取散热措施，以保证贴片电容的温度在安全范围内。
最后，贴片电容需要注意防护措施。
在使用贴片电容时，应避免沾上腐蚀性物质或化学液体，以免损坏电容表面。
贴片电容识别
贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。
贴片电容具有体积小，封装方便，性能稳定等特点。
因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。
本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。
希望能够帮助读者更加熟悉和了解贴片电容。
贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。
常见的封装方式有0603、0805、1206等。
贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。
下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。
•105：表示电容值为1000000pF，即1uF。
•474：表示电容值为47000000pF，即47uF。
•225：表示电容值为2000000pF，即2.2uF。
需要注意的是，这些标记值是以皮法（pF）为单位的。
除了电容值，贴片电容上还可能会印有电压等级、精度等信息。
贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。
根据尺寸可以初步判断封装类型。
2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。
同时，注意标记上是否还有其他的信息，如电压等级和精度。
3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。
将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。
常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。
2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。
3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。
最全面陶瓷贴片电容终极学习篇(干货值得收藏)
最全面陶瓷贴片电容终极学习篇（干货值得收藏）
最全面陶瓷贴片电容(MLCC)知识篇章，值得电子工程师们珍藏。
多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明，1980’s日本人发扬光大并实现用低成本贱金属量产。
制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示：
0603—"06"表示:长0.06inch=1.6mm，
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示：
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产；0201、0402、0603是目前用量最大的尺寸规格，大型的MLCC企业均可批量生产。
国内，深圳宇阳是专做小尺寸MLCC的厂家；
2220及以上尺寸规格产品，市场占有量很小，大型企业一般不生产，主要是中小MLCC。
什么是贴片电容？
什么是贴片电容？贴片电容是一种电子元器件，是电路中常用的一个元件，通常用于电路板上。
贴片电容由一个电介质材料包裹着的两个平行的金属片组成，具有能够储存电能的特性。
相比传统的其它电容，贴片电容具有更小的体积和更低的成本，被广泛应用于各种电子设备中。
贴片电容的尺寸可以随需求而不同，通常以尺寸代码来命名，如0201、0402、0603等，数值分别代表其长和宽的尺寸。
贴片电容具有很好的频率响应和失真特性，可以在信号滤波、隔离和储存方面发挥重要作用。
贴片电容区别有哪些？贴片电容与其它类型的电容相比具有很多不同之处。
以下是贴片电容与其它电容之间的主要区别。
尺寸和形状贴片电容相比其它类型的电容要小，通常被设计成长条形、方形或正圆柱体形状，方便它们被粘贴在电路板上。
这项特性使得贴片电容被广泛应用于电子产品中要求节省空间的应用中，比如在手机和手表等微型设备中。
低成本贴片电容的制造成本相比其它类型的电容较低，这是由于其尺寸较小且模具的使用寿命更长。
这种特点使贴片电容成为大批量生产的理想选择。
电容值的低贴片电容相比电解电容等其它类型的电容值较低。
这意味着，当需要大电容值时，需要使用多个贴片电合成电容器，这就提高了它们的体积占用和生产成本。
特殊用途贴片电容的特点使得它们可以被用于利用信号的高频成分。
这种高频信号被电子设备中一些特殊的应用所使用，比如射频（RF）和无线电器（Wi-Fi）系统。
总之，贴片电容在现代电子技术中具有不可或缺的地位，它们的尺寸小、成本低和频率响应高等特点能够满足现代市场对细小且高效的电子元件的需求。
贴片电容常见容值规格参数
贴片电容常见容值规格参数在电子产品的制造和设计中，贴片电容是一种常见的元器件。
它具有体积小、重量轻、安装方便等优点，因此被广泛应用于电子设备中。
在选择贴片电容时，容值是一个重要的参数。
容值的大小决定了电容器的存储电荷量，也直接影响电路的性能。
容值是贴片电容的最基本参数之一，也是我们选择时需要特别关注的。
常见的贴片电容容值规格参数有以下几种：1. 纳法（nF）：纳法是最常见的贴片电容容值单位之一。
它表示的是电容器的容值大小，其数值一般较小，通常在几个皮法到几百微法之间。
纳法容值的贴片电容器广泛用于各类电子设备中，如手机、电脑、摄像机等。
2. 微法（uF）：微法是另一种常见的贴片电容容值单位。
与纳法相比，微法容值的贴片电容器数值较大，一般在几微法到几百微法之间。
微法容值的贴片电容器常用于需要较大电容值的电路中，如电源滤波电路、音频放大电路等。
3. 皮法（pF）：皮法是贴片电容容值的较小单位，一皮法等于一万分之一纳法。
皮法容值的贴片电容器一般用于需要较小电容值的高频电路中，如射频电路、天线匹配电路等。
4. 法拉（F）：法拉是电容器容值的国际单位，容值较大，一般在几毫法到几百毫法之间。
法拉容值的贴片电容器常用于一些特殊应用中，如电动机启动电容器、电力电子设备中的电容器等。
在实际应用中，我们选择贴片电容时需要根据电路的需求来确定合适的容值。
一般来说，如果电路对容值的要求较高，我们可以选择容值较大的贴片电容器；如果电路对容值的要求较低，我们可以选择容值较小的贴片电容器。
当然，还需要考虑到电容器的尺寸、工作电压、温度系数等其他因素。
除了容值之外，贴片电容还有一些其他的规格参数也需要注意。
比如工作电压（V），它表示电容器能够承受的最大电压值；温度系数（TC），它表示电容器容值随温度变化的程度；失效率（DF），它表示电容器在工作频率下的损耗程度等等。
贴片电容的常见容值规格参数包括纳法、微法、皮法和法拉。
在选择贴片电容时，我们需要根据电路的需求来确定合适的容值。
贴片电容技术指标
贴片电容技术指标
贴片电容技术常用的指标包括：
1. 额定电容量（Rated capacitance）：指电容器设计工作电容值，单位为法拉（F）或毫法拉（mF）。
2. 工作电压（Rated voltage）：指电容器可承受的最大电压值，单位为伏特（V）。
3. 介质（Dielectric）：指电容器内部的绝缘材料，常见的介质有铝电解电容器的氧化铝、陶瓷电容器的陶瓷材料等。
4. 尺寸（Size）：指电容器的外观尺寸，常见的尺寸有1206、0805等，单位为英寸或毫米。
5. 外观（Appearance）：指电容器外部的形状和颜色等特征，
如圆柱形、正方形、矩形等。
6. 误差（Tolerance）：指电容器的实际电容值与额定电容值之间的差距，以百分比表示。
7. 稳定性（Stability）：指电容器的电容值在工作温度范围和
频率范围内的变化程度，常用参数有温度系数和频率系数。
8. 等效串联电阻（Equivalent series resistance，ESR）：指电容器内部存在的电阻，常用于评估电容器的能耗和损耗。
9. 绝缘电阻（Insulation resistance）：指电容器两个电极之间的电绝缘性能，常用于评估电容器的性能稳定性。
10. 工作温度范围（Operating temperature range）：指电容器能正常工作的温度范围，通常为摄氏度（℃）。
这些指标可以帮助用户选择适合自己应用需求的贴片电容。
贴片电容 ESR
贴片电容ESR1、那些贴片电容选用贴片电容的时候，比较迷惑的应该是它的材质，什么C0G，什么X5R，什么Y5V。
不就是个电容嘛，搞这么复杂。
困惑了没多久，老工程师告诉我，选C0G就行了。
可上星期一同学问起这事来，说是面试的时候被问到了。
这才重视起来，为啥啊？就搜之下，找到下面这张灰常有说服力的图。
先说明，X5R，X7R，Y5V，Z5U，C0G（也常叫NP0）。
等等这些，都是陶瓷电容，这些名字是一个叫EIA的组织给起的，他们的最大不同之处就是温度相关性能变化。
从下面两张图可以看出个大概：明白了吧？虽说都是贴片陶瓷电容，据说是因为他们层间用的电介质不一样，所以他们讲就呈现出不同的温度特性。
这些陶瓷电容的容值和误差（生产误差，不是每个都能造一样的）都是在25℃，即室温下定义的。
当他们工作温度不在室温下时，不管是加热还是冷冻，他们的容值都会发生改变。
EIA定义如下：估计会有些好奇，为啥没C0G（NP0）。
我也暂时不明白，但是，C0G和他们几个最大区别是，C0G是一类材质，上面列的几种都是二、三类材质。
说说他们的用途：①C0G (EIA code) 或者叫NP0 (产业习惯称呼) 所用的材料一般收到温度影响比较小（Negative-Positive zero），温度系数在0±30ppm/℃以內，电容值随频率和电压变化小于±0.05%。
正因为C0G/NP0 所用的电介质lose比较小,所以呢，多会用在滤波器，时钟电路，还有晶振匹配电路中；高频特性较好，最高可用到G bit级的电路中。
但是这类电容容值比有限，一般<10nF.其它常用的一类电介质材料：P350, N1000/M3K.②X7R是在工业中被广泛采用的一种温度稳定型电容器，具有中等介电常数，电气性能较稳定，在温度、电压等改变时，性能变化并不显著，适用于隔直、耦合、旁路与容量稳定性要求不太高的鉴频电路。
在使用温度（-55℃~+125℃）范围內容值变化率在±15%以內，老化率为10年1%。
贴片电容基础知识分享,学到就是赚到
贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件，被广泛应用于电路设计和制造中。
它具有小巧、高可靠性和优良的高频特性等优点，在现代电子设备中扮演着重要的角色。
本文将从贴片电容的基础知识入手，为读者分享一些有关贴片电容的相关信息。
一、贴片电容的基本概念贴片电容是一种电子元件，用于存储和释放电荷。
它由两个导体之间的绝缘材料组成，通常以可塑性材料或陶瓷材料为基底，涂覆有金属电极。
贴片电容通常带有两个端子，用于连接到电路中。
其外观呈长方形或正方形，尺寸较小，形状扁平。
二、贴片电容的分类根据其电介质材料的不同，贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。
陶瓷电容是最常见的一种类型，具有体积小、价格低廉和稳定性好的特点。
铝电解电容具有高容量和较低的ESR（等效串联电阻），适用于需要大容量的应用。
有机电解电容是一种新型电容，具有高频响应和低ESR的优势。
三、贴片电容的参数在选购贴片电容时，需要关注以下几个重要参数：1. 容量（Capacitance）：贴片电容的容量决定了其存储和释放电荷的能力，通常以法拉（F）为单位。
容量越大，电容器存储的电荷越多。
2. 工作电压（Rated Voltage）：贴片电容的工作电压表示其能够承受的最大电压。
选择时应确保工作电压大于或等于实际应用中的电压。
3. 公差（Tolerance）：公差是指贴片电容的实际容量与标称容量之间的允许差异。
公差通常以百分比表示，例如±10%。
4. 电介质材料（Dielectric Material）：不同类型的贴片电容采用不同的电介质材料，如陶瓷、铝电解和有机电解。
5. 封装尺寸（Package Size）：贴片电容的封装尺寸对于设计和安装至关重要。
常见的封装尺寸有0402、0603、0805等。
四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中，包括通信设备、计算机、消费电子产品等。
它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。
贴片电容识别方法
贴片电容识别方法贴片电容是一种常见的电子元件，用于存储和释放电荷。
在进行电子元件的识别和组装时，正确识别贴片电容是非常重要的。
以下是一种常见的贴片电容识别方法：1.外观特征识别：贴片电容通常是长方形或正方形的，正面是银色的金属外壳，背面是黑色或其他颜色的塑料。
通过目视观察贴片电容的外观特征，可以大致判断它是否为贴片电容。
2.尺寸识别：贴片电容的尺寸通常标注在元件上，单位为毫米或英寸。
通过测量贴片电容的长度、宽度和厚度，可以进一步确认它的型号和规格。
3.标识识别：许多贴片电容上都印有标识，通过标识可以确定贴片电容的型号、电容值、公差、电压等信息。
常见的标识有数字和字母的组合，如“104”表示10×10^4pF=100nF。
4.颜色识别：贴片电容的外壳颜色通常是银色的，但对于电解贴片电容而言，外壳颜色可能是黑色或其他颜色。
通过外壳颜色可以初步判断贴片电容是否为电解贴片电容。
5.细节特征识别：贴片电容上可能还有其他细节特征，如引脚、焊盘和标记线等。
通过观察这些细节特征，可以判断贴片电容的正负极和安装方向。
6.使用仪器辅助识别：对于一些特殊型号或标识不明确的贴片电容，可以使用电容测试仪或LCR电表来测试电容值、电压等参数，从而确定其型号和规格。
除了以上方法，也可以通过查询厂商提供的电容产品手册、规格书或在线产品数据库来获取贴片电容的详细信息。
需要注意的是，贴片电容的外观、尺寸、标识等特征可能因厂商而异，使用者应根据具体情况选择正确的识别方法。
另外，在识别贴片电容时应注意安全，避免触电和短路等意外情况的发生。
贴片电容编码规则
贴片电容编码规则一、尺寸信息贴片电容的尺寸信息通常用字母和数字来表示，如“A10”表示电容的长度为10mm，宽度为6mm。
尺寸信息是选择电容的重要依据之一，不同尺寸的电容具有不同的电容量和耐压值等特性。
二、电容值电容值是贴片电容的主要参数之一，表示电容储存电荷的能力。
电容值的单位是法拉（F），常用的单位还有微法拉（uF）和皮法拉（pF）。
在选择电容时，需要根据电路的要求选择合适的电容值。
三、精度精度表示电容的实际电容值与标称电容值的偏差范围。
精度越高，表示电容的精度越好，电路的性能也越稳定。
根据不同的精度等级，电容可以分为±0.5%、±1%、±2%、±5%等类型。
四、电压值电压值表示电容能够承受的最大电压。
在选择电容时，需要根据电路的工作电压选择合适的电压值。
如果电压过高，电容可能会被击穿，导致电路故障。
五、温度系数温度系数表示电容值随温度变化的程度。
温度系数越低，表示电容的稳定性越好。
根据不同的温度系数，电容可以分为±15×10^-6/℃、±20×10^-6/℃、±30×10^-6/℃等类型。
六、端接类型端接类型表示电容的引脚连接方式。
常见的端接类型有直插式、L型、J型等。
在选择电容时，需要根据电路板的设计和连接方式选择合适的端接类型。
七、封装类型封装类型表示电容的外形和尺寸。
常见的封装类型有0402、0603、0805、1206等。
选择合适的封装类型，可以使电容与电路板更好地匹配，提高电路的性能和稳定性。
八、特性阻抗特性阻抗表示电容的阻抗值随频率变化的特性。
在高频电路中，特性阻抗是一个非常重要的参数。
选择合适的特性阻抗，可以提高电路的信号质量和稳定性。
九、介质类型介质类型表示电容的介质材料。
常见的介质类型有陶瓷、聚酯、聚苯乙烯等。
介质类型对电容的性能和使用寿命有很大的影响，需要根据电路的要求选择合适的介质类型。
贴片电容的作用
贴片电容的作用
贴片电容作为一种被广泛使用的电子元器件，在各种电子设备中起着重要的作用。
以下是贴片电容的一些主要用途。
一、隔直流：贴片电容是一种隔直流的器件，可以阻止直流通过，并允许交流通过。
它广泛应用于滤波电路和电源电路中，以防止电源中的噪声或杂波对设备的干扰和损伤。
二、稳压：贴片电容还可用于稳压电路中，以稳定电压。
一些电路需要一个稳定的电压来保持设备的正常运行。
贴片电容可以帮助实现这种稳定性。
三、相位补偿：在一些电路中，需要对电压和电流之间的相位关系进行调整，以改善系统的性能。
贴片电容可以作为一种相位补偿器件来使用。
四、信号耦合：在某些电路中，需要将一个电路的信号传输到另一个电路中，这时需要使用信号耦合器。
贴片电容可以作为一种信号耦合器件来使用。
五、振荡电路：在振荡电路中，贴片电容可以用于控制振荡频率。
六、接地：贴片电容还可以用作接地器件，以减少电路中的干扰和噪声。
在电子设计中，接地是非常重要的，因为有效的接地可以提高设
备的性能和稳定性。
总之，贴片电容具有广泛的用途，可用于滤波、稳压、相位补偿、信号耦合、振荡电路和接地等方面。
在不同的电子设备中，贴片电容的应用方式也有所不同，因此熟悉不同类型的贴片电容的性能和特性，对于电子工程师来说是非常重要的。
贴片电容外观标准
贴片电容是一种常用的电子元器件，外观标准通常包括以下几个方面：
1.尺寸标准：贴片电容的尺寸通常按照国际标准进行设计，常见的尺寸标准有0201、0402、0603、0805、1206、1210等。
2.颜色标准：贴片电容的颜色通常有红色、黄色、绿色、蓝色、紫色、黑色等，不同的颜色代表不同的电压等级。
3.标识标准：贴片电容的标识通常包括电容值、耐压值、品牌等信息，可以帮助用户快速识别和选择合适的电容。
4.封装标准：贴片电容的封装形式有多种，常见的包括轴向、径向、SMD等，不同的封装形式适用于不同的应用场景。
5.外观质量：贴片电容的外观质量要求表面光滑、无明显瑕疵、无裂纹、无气泡等缺陷，以确保电容的正常使用和长期稳定性。
总之，贴片电容的外观标准是多方面的，包括尺寸、颜色、标识、封装形式和外观质量等多个方面。
50v贴片电容
50v贴片电容50V贴片电容是一种常见的电子元件，它在电子设备中起着重要的作用。
本文将介绍50V贴片电容的基本知识、特点和应用。
一、50V贴片电容的基本知识50V贴片电容是一种电子元件，用于存储和释放电荷。
它由两个导体板之间的绝缘材料组成，常见的绝缘材料有陶瓷、塑料和液体等。
50V表示其额定电压为50伏特，即在正常工作条件下，其电压不应超过50伏特。
贴片电容的尺寸通常较小，可直接焊接在电路板上，因此适用于高密度的电子设备。
二、50V贴片电容的特点1. 高电压承受能力：50V贴片电容的额定电压为50伏特，能够承受较高的电压，适用于一些对电压要求较高的电子设备。
2. 尺寸小巧：50V贴片电容的尺寸相对较小，可直接焊接在电路板上，节省空间，适用于高密度的电子产品设计。
3. 高频性能优异：50V贴片电容具有良好的高频性能，适用于高频电路的设计。
4. 稳定性高：50V贴片电容具有较高的稳定性，能够在不同温度和湿度条件下保持稳定的电性能。
5. 工作温度范围广：50V贴片电容的工作温度范围通常较广，可适应不同环境下的工作要求。
三、50V贴片电容的应用1. 通信设备：50V贴片电容广泛应用于通信设备中，如手机、无线路由器等。
它们在电路中起到稳定信号、过滤噪声的作用，保证通讯质量。
2. 消费电子产品：50V贴片电容也广泛应用于消费电子产品中，如电视、音响、数码相机等。
它们在电路中起到耦合、滤波、隔离等作用，提高产品的性能。
3. 汽车电子：随着汽车电子化的发展，50V贴片电容在汽车电子中的应用也越来越广泛。
它们在汽车电路中起到滤波、稳压等作用，提高电子设备的可靠性和稳定性。
4. 工业控制：在工业控制领域，50V贴片电容也是必不可少的元件之一。
它们在PLC、变频器等设备中起到隔离、滤波等作用，保证工业控制系统的稳定性。
50V贴片电容作为一种常见的电子元件，具有高电压承受能力、尺寸小巧、高频性能优异、稳定性高和工作温度范围广等特点。

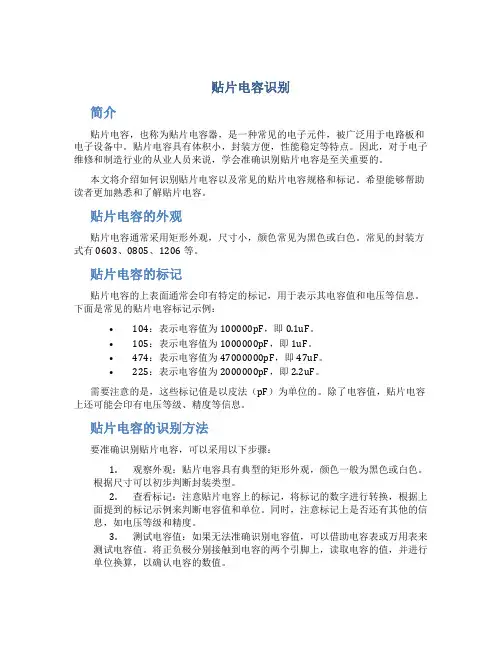

贴片电容的标注
片状电容器容量和允差标注（1）片状陶瓷电容的标识片状陶瓷电容容量的标识码经常由一个或两个字母及一位数字组成。
当标识码是两个字母时，第一个字母标识生产厂商代码，例如：当第一个字母是K 时，表示此片状陶瓷电容是由Kemet 公司生产的。
三位代码的第二个字母或两位代码的第一个字母代表电容器容量中的有效数字，字母与有效数字的对应关系如表1所示。
代码中最后的数字代表有效数字后，乘以10 的次方数，最后计算结果得到的电容量单位为pF.例如：当贴片电容上的标识是S3 时，查表1 可知，"S"所对应的有效数字为4.7,代码中的"3"表示倍率为103,因此，S3 表示此电容的容量为4.7×103 pF 或4.7 nF,而制造厂商不明。
再如：某贴片电容上的标识为KA2,K 表示此电容由KEMET 公司生产，A2 表示容量为1.0×102pF,即100 pF.表1 电容的标识字母与有效数字的对应关系有些片状陶瓷电容的容量采用3 位数标识，单位为pF.前两位为有效数，后一位数为加的零数。
若有小数点，则用P 表示。
如1P5 表示1.5 pF,100 表示10 pF等。
允差（即允许误差）用字母表示，C 为±0.25 pF,D为±0.5 pF,F 为± 1% ,J 为±5% ,K 为±10% ,M为±20%,I 为-20%~80%.（2）片状电解电容的标识片状电解电容的代码中需要标注出的参数主要有容量和耐压值，比如：10V6 代表电解电容的容量为10μF,耐压值为6 V.有时在片状电解电容中不使用这种直接标注方法，而使用"代码法".通常片状电解电容使用的代码由1 个字母和3 个数字组成，字母指示出电解电容的耐压值，而3 个数字用来标明电解电容的电容量。
电容量是用pF 来表示的，第1、2 位数字代表电容量的有效数字，第3 位数字代表有效数字后，乘以10 的倍率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片电容英贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
英文全称：Multi-layerceramiccapacitors。
英文缩写：MLCC。
目录一、基本概述二、尺寸三、命名四、分类五、MLCC电容品牌及选型六、作用七、内部结构八、封装一、基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法。
二、尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02英寸，其他类同型号尺寸（mm）三、命名1、贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。
如下华新科（WALSIN）系列的贴片电容的命名：原厂命名料号：0805N102J500CT0805：是指该贴片电容的尺寸套小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸；N：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容；102：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×102也就是= 1000PF ；J：是要求电容的容量值达到的误差精度为5%，介质材料和误差精度是配对的；500：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零；C：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡 T：是指包装方式；T：表示7"盘装编带包装；2、贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄和青灰色，这在具体的生产过程中会有产生不同差异，贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。
3、贴片电容有中高压贴片电容和普通贴片电容，系列电压有4V、6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、5000V。
4、贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。
5、贴片电容的材料常规分为三种，NPO,X7R,Y5VNPO：此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。
容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF- 1000PF 也能生产但价格较高；X7R：此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10%左右；Y5V：此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。
四、分类贴片电容的分类区别：NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
1、NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到 125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
封装 DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
2、X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到 125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
下表给出了X7R电容器可选取的容量范围。
封装 DC=50V DC=100V0805 330pF---0.056μF 330pF---0.012μF1206 1000pF---0.15μF 1000pF---0.047μF1210 1000pF---0.22μF 1000pF---0.1μF2225 0.01μF---1μF 0.01μF---0.56μF3、Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。
对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。
但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。
尤其是在退耦电路的应用中。
下表给出了Z5U电容器的取值范围。
封装 DC=25V DC=50V0805 0.01μF---0.12μF 0.01μF---0.1μF1206 0.01μF---0.33μF 0.01μF---0.27μF1210 0.01μF---0.68μF 0.01μF---0.47μF2225 0.01μF---1μF 0.01μF---1μFZ5U电容器的其他技术指标如下:工作温度范围10℃ --- 85℃温度特性 22% ---- -56%介质损耗最大 4%4、Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达 22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示封装 DC=25V DC=50V0805 0.01μF---0.39μF 0.01μF---0.1μF1206 0.01μF---1μF 0.01μF---0.33μF1210 0.1μF---1.5μF 0.01μF---0.47μF2225 0.68μF---2.2μF 0.68μF---1.5μFY5V电容器的其他技术指标如下:工作温度范围 -30℃ --- 85℃温度特性 22% ---- -82%介质损耗最大 5%贴片电容器命名方法可到AVX网站上找到。
不同的公司命名方法可能略有不同。
五、MLCC电容品牌及选型主要MLCC主要生产厂家：日本：京瓷(KYOCERA)、村田(MURATA)、TDK、太阳诱电；韩国：三星(SAMSUNG)；台湾：达方、禾伸堂(HEC)、国巨(YAGEO)、华新科（WALSIN)；大陆：宇阳、风华高科、三环；电容选形时需要考虑的因素很多，以下探讨了MLCC的电容选形要素；-参数：电容值、容差、耐压、使用温度、尺寸-材质-直流偏置效应-失效-价格及供货不同介质性能决定了MLCC不同的应用-C0G电容器具有高温度补偿特性，适合作旁路电容和耦合电容-X7R电容器是温度稳定型陶瓷电容器，适合要求不高的工业应用-Z5U电容器特点是小尺寸和低成本，尤其适合应用于去耦电路-Y5V电容器温度特性最差，但容量大，可取代低容铝电解电容MLCC常用的有C0G(NP0)、X7R、Z5U、Y5V等不同的介质规格，不同的规格有不同的特点和用途。
C0G、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同，所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
六、作用电路中的作用在直流电路中，电容器是相当于断路的。
电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。
这得从电容器的结构上说起。
最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。
通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。
不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。
我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。
电容也不例外，电容被击穿后，就不是绝缘体了。
不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
陶制电容器但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。
而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。
实际上，电流是通过场的形式在电容器间通过的。
在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。
电容的作用:1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地电位是地连接处在通过大电流毛刺时的电压降。
