八年级物理第四章 光学作图练习(含答案)
八年级物理光学作图题及答案
八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。
4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。
7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。
光学作图题(含详细答案)
光学作图题1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜2．一束光射到三棱镜上，如图，画出这束光线穿过三棱镜的大致传播方向．3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a 所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢？）10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．11．小丽利用透镜使水平方向的光束经过透镜后向上偏折，如图所示，你用两种方法去确定透镜的种类和大致的位置（在图中画出）12．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像，A′B′为（“实”、“虚”）像．13．按要求完成下列作图．（1）根据平面镜成像特点，在图（1）中画出物体AB所成的像．（2）在图（2）中画出反射光线，并标出反射角．（3）如图（3）所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像．（4）如图（4）所示，一束光从直角三角形玻璃AB面垂直射入，并从玻璃AC 面射出．请画出该过程的光路图．14．（1）A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图．（2）“坐井观天所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．（3 根据平面镜成像特点，在图中画出物AB在平面镜的像A′B′．15．太阳光以如图所示的方向射向井口，欲使太阳光能垂直照亮井底，请在图中画出平面镜的放置方法．16．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．17．（1）如图1所示，光线从空气射入某种液体中，入射角为45°，折射角为30°；光线射到液体中某处水平放置的平面镜上又反射回来，最后光线又回到空气中．请你完成光路图．（2）如图2所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机．（3）作出图3中平行于三棱镜底部的入射光线经过两次折射后的大致方向．18．两块平面镜成45°夹角放置，完成光路图．19．如图，有一三角形物体ABC，根据平面镜成像的特点，请作出其在平面镜中的像．20．（1）根据平面镜成像规律在图A中作一条入射光线，使其通过点A，并使其反射光线通过B点．（2）如图，有一三角形物体ABC，请作出其在平面镜中的像．21．如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条光线．在图中画出平面镜MN的位置和L反射光线L1．22．如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S 点发出经平面镜反射后刚好通过A点的光线．23．按要求作图（1）如图甲，A′为处在B点处的人眼通过平面镜MN所看到的A点的像．请根据平面镜成像规律作出A点并画出经过B点反射光线的完整光路．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中画出对应的入射光线．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线的大致方向．24．（1）如图1所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小．（2）如图2，两条反射光线，是点光源S发出的光经过平面镜反射后的两条光线，试确定点光源s位置．（3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图3中画出它的入射光线和反射光线的大致方向．（4）如图4，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．25．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．26．作图（1）为了把竖直照射的太阳光经过平面镜反射后，沿水平方向射入涵洞中，请在图1中画出平面镜的位置，并完成光路图（2）如图2所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图．（3）发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你在图3中画出挡板另一侧S能照亮的区域．（4）如图4，发光点S发出一束光投射到水面上，其中一条光线反射后经过A 点，请做出入射光线、反射光线和大致的折射光线．（5）如图5所示，水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的像与A1在水中的像位置重合，请你画出人眼看到A1像的光路图以及A2发出的光进入人眼的光路图．（6）一束白光斜射到三棱镜上的O点，经折射后白光被分解为七种颜色的单色光，如图6所示（图中只标注了其中两种色光的光路）．请在图中从O点开始画出黄色光a和蓝色光b的大致光路．（7）如图7所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖的下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．27．如图所示，S为水下的一个点光源，它发出的一束光线经水面反射和折射后分别经过水面下的A点和水面上的B点，请根据题意画出光路．28．作出光进入三棱镜（材料是玻璃）后的出射光线．29．画出如图光从空气斜进入玻璃后的出射光线．30．（1）在虚线方框中填上适当的光学元件（2）如图，光源位于A点，问该光源发出的哪一条光线经过平面镜MN反射后通过C点．（3）如图所示，一束光线斜射向一块玻璃砖的侧面．请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线．（4）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图31．（1）“猴子捞月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月．如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出月亮真实的位置（用点C表示），并保留必要的作图痕迹．（2）图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，在图中标出F的位置．（3）根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜．32．请在图中完成物体AB经凸透镜成像的光路图．33．（1）图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线．（2）图2所示，一束光线沿水平方向射入三棱镜，将会偏折两次，请画出第2次折射时折射光线的大致方向．（3）图3所示，请根据平面镜成像特点，画出物体AB经平面镜所成的像．（4）根据图4中入射光线和折射光线的方向，在方框内画出合适的透镜．（5）图5所示为一条光线经凸透镜后平行于主光轴的折射光线，请画出它对应的入射光线．34．如图所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图．35．作图题（1）如图甲所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置．（2）如图乙所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的B点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．（3）如图丙所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．36．（1）一束光线射到某平面镜上，使其沿水平方向传播，如图所示．请画出所需平面镜的位置并标出入射角i和反射角r．（2）请根据平面镜成像的特点，在图中画出物体的位置．（3）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．（4）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．37．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．38．按照题目要求作图（1）如图1所示，物体A静止在斜面上，在图中画出物体A所受力的示意图．（2）如图2所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．（3）如图3所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．39．（1）画出图1中入射光线AO的反射光线，并标出反射角（用字母β表示）（2）根据图2、3中的光线画出相应的入射光线或折射光线．（3）如图4所示，根据给定的反射光线画出由空气斜射到水面的入射光线．（4）如图5所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．40．如图甲所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．如图乙所示，请画出光线进入玻璃和穿出玻璃后的光路图．41．（2分）（2011•大庆）如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．42．（2分）（2014•大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．43．（3分）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．44.图B中，B为隧道中的一堵墙，墙的左边有一激光器发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线45．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．46．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．47．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．48．如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．49．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的乒乓球，请你画出人看到球的光路图．50．画出发光点S发出的光线经平面镜反射后过图中P点的光路图．51．小龙身高为1.72m，他站在竖直放置的平面镜前，要想看到自己的全身像，镜子至少需要多长？镜子应离地面多高？（人眼离头顶10cm）52．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势．画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图．53．在图中请用直尺画出通过玻璃砖后传播的光线．54．如图所示，一束光线垂直入射到球心为的半球形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图．55．如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．参考答案与试题解析1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜【分析】出射光线传播方向发生了改变，我们会想到凸透镜和凹透镜．另外平面镜也可以改变光路，调整合适的角度也可以使光线沿此方向射出．【解答】解：①对于凸透镜，入射光线与主光轴平行，则折射光线过焦点射出．②对于凹透镜，入射光线与主光轴平行，则折射光线的反向延长线过焦点射出．③平面镜也可以改变光路，使光的方向发生改变．如下图所示；故选D．2．一束光射到三棱镜上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】当光从一种透明介质斜射入另一种透明介质时，传播方向发生偏折，且当光从空气斜射入其他透明介质时，折射角小于入射角，当从其他透明介质斜射入空气时，折射角大于入射角；当光从一种透明介质垂直射入另一种透明介质时，传播方向不变．【解答】解：光线从空气进入玻璃时，因是垂直照射，所以方向不变；当从玻璃中斜射入空气时，折射光线远离法线，其大致路径如下图：3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．【分析】（1）A为点光源，B为反射光线上的一点，本题的关键是入射点（或反射点）的确定；根据平面镜成像特点作出B点的对称点B′，然后连接A′B′与水面的交点即为入射点，再过入射点作出法线，根据折射角小于入射角作出折射光线即可．（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变．据此画图确定点光源的位置．（3）当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：（1）先通过水面作出点B的对称点B′，连接A′B′交水面于点O，连接AO、BO，AO为入射光线，OB为反射光线，过入射点O作出法线，再根据折射角小于入射角作出折射光线，如下图所示：（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变，两条入射光线的交点，即点光源的位置，如图所示：（3）先过反射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据注意折射角小于入射角在水中画出折射光线，如图所示：4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出物体的像；（2）光的折射定律的内容：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角；相反，光从其它透明介质斜射入空气中时，折射角大于入射角．（3）当光垂直射到水面上时，传播方向不变，射到平面镜上时，遵循光的反射定律，当光从水中斜入空气中时，折射角大于入射角．（4）仔细观察入射光线的特点，根据凹透镜的三条特殊光线作图．【解答】解：（1）先作出各端点在平面镜中的对称点（像点），连接像点即为物体F在平面镜中的像，注意辅助线和像用虚线，如图所示：（2）首先做出法线，光从空气斜射入玻璃中，折射角小于入射角，所以折射光线要靠近法线；光从玻璃斜射入空气中时，折射角大于入射角，所以光线要远离法线；如如所示：（3）①先画出光线垂直射入水中，此时光线方向不变．②光在平面镜上的发生反射；先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角，据此作出反射光线．③最后，光从水中射入空气中；先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角．如图所示：（4）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线传播方向不变，如图所示：5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点F．同样，我们利用光路是可逆的，也可以在A′B′上从A′点开始做一条与主光轴平行的光线，经凸透镜折射后射后到A点，折射光线与主光轴相交的点也是焦点．如图所示：6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始作一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为右焦点F．同样，我们利用光路是可逆的，在A′B′上从A′点开始作一条与主光轴平行的光线，经凸透镜折射后过A点，折射光线与主光轴相交的点为左焦点F．如图所示：7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．【分析】S发出的光经凸透镜后过像点S′，据此画出光路图．【解答】解：根据S′是S通过凸透镜所成的像，连接S′A即为入射光线S经过凸透镜折射后的折射光，S′A与主光轴的交点即为此透镜的焦点F．如图所示：四．解答题（共33小题）8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．【分析】青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．【解答】解：光在空气中是沿直线传播的，故从青蛙处作过井口边缘的两条射线，井外的部分即为看到的区域．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a 所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢？）【分析】（1）青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．当井中灌满水时，光由空气进入水中，在水面上要发生折射，根据折射定律画出大致的光线传播路径，确定青蛙的视野范围．（2）如果水不满，光由空气进入水中，在水面上要发生折射，根据折射定律和光的直线传播画出大致的光线传播路径，确定青蛙的视野范围．【解答】解：（1）当井里灌满水后，光线照到水面会发生折射现象，由于光是从空气射向水，所以入射角大于折射角，因此井底之蛙看到的视野范围比没水时会看到更大；变化的大致范围如图中两条入射光线之间的阴影区域所示：（2）如果水不满，光线照到水面会发生折射现象，由于光是从空气射向水，所以入射角大于折射角，但由于光的直线传播，青蛙能看到的视野范围如下图所示：10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】根据光的折射规律可知，在斜射时，总是空气中的角较大，作出法线，确定光是从空气射入介质还是从介质射入空气，确定折射角与入射角谁大谁小，最后确定折射光线的大致传播方向．【解答】解：光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线．如图所示：。
人教版八年级年级物理上册第四章经典例题光学作图专项训练20题含答案
15．画出光线AO斜射入水中时折射光线。（____）
16．如图所示，一束光线从水中斜射向空气。请在图中画出：反射光线和折射光线的大致方向。
17．青蛙“坐井观天，所见甚小”。可以用_______来解释。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点（如图b），青蛙观察到的井上范围将_______（选填“变大”“变小”或“不变”）。请在图b中画出井底之蛙“观天”的范围_______。
5．下图是检查视力的情景。小红的一只眼被蒙住，请在图中画出小红的另一只眼通过平面镜看到自己前下方A点的光路图（注意保留作图的痕迹）。
（_____）
6．奕博同学在A点向水面看去，既能看到发光点B在水中的像，又能看到水中C点的水草，请完成以上光路。
7．如图所示：潜水员的眼睛在水下A点处，他先后看到水中B点有条小鱼，空中C点有只小鸟。请作出潜水员观察鱼、小鸟的大致光路图。
(2)在图乙中用作光线的方法表示出人眼（O点）所看到挡板右侧的范围，并用阴影表示出来；______
(3)一支合格的温度计，在玻璃泡外沾上酒精，放在室温约为20℃的空气中，2min后酒精蒸发完，在图丙的直角坐标系中画出温度计示数变化的大致图像。______
14．如图一束光线从空气斜射到水面时发生反射和折射，请在图中画出它的折射光线大致位置和反射光线。
18．
19．
20．
18．光的反射是常见的光现象，请你画出下图中入射光线SO对应的反射光线；
19．如图所示，光从水里射向空气中，请作出入射光线并标出入射角和折射光线（大致方向）。
20．请在图中作出入射光线AO并标出入射角
参考答案
1．
2．
3．
初中物理---光学作图专题(附答案)
光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。
(1)画出入射光线SA的折射光线的位置。
(2)作图确定此透镜的焦点。
2、（1）如图下左所示，F1、F2为凸透镜焦点。
CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。
(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。
4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA 为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA 通过凸透镜的光路图．1 / 92 / 97、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O 及两个焦点F 的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。
请作图说明其看到的像的光路图。
9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。
请你画出该光线从AB 边折射进入玻璃砖，从斜边AC 反射后从另一个直角边BC 出射的光路图。
13、如右图所示，AB 表示一水平放置的平面镜，P 1P 2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏MN 上的ab 表示一条缝(即ab 之间是透光的)，某人眼睛紧贴米尺上小孔S ，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹．14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。
光学作图题(含详细答案)
光学作图题(含详细答案)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN光学作图题1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜 B．一定是凹透镜 C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜2．一束光射到三棱镜上，如图，画出这束光线穿过三棱镜的大致传播方向．3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．26．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢）10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．11．小丽利用透镜使水平方向的光束经过透镜后向上偏折，如图所示，你用两种方法去确定透镜的种类和大致的位置（在图中画出）312．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像，A′B′为（“实”、“虚”）像．13．按要求完成下列作图．（1）根据平面镜成像特点，在图（1）中画出物体AB所成的像．（2）在图（2）中画出反射光线，并标出反射角．（3）如图（3）所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像．（4）如图（4）所示，一束光从直角三角形玻璃AB面垂直射入，并从玻璃AC面射出．请画出该过程的光路图．14．（1）A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图．（2）“坐井观天所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．（3 根据平面镜成像特点，在图中画出物AB在平面镜的像A′B′．15．太阳光以如图所示的方向射向井口，欲使太阳光能垂直照亮井底，请在图中画出平面镜的放置方法．16．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．417．（1）如图1所示，光线从空气射入某种液体中，入射角为45°，折射角为30°；光线射到液体中某处水平放置的平面镜上又反射回来，最后光线又回到空气中．请你完成光路图．（2）如图2所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机．（3）作出图3中平行于三棱镜底部的入射光线经过两次折射后的大致方向．18．两块平面镜成45°夹角放置，完成光路图．19．如图，有一三角形物体ABC，根据平面镜成像的特点，请作出其在平面镜中的像．20．（1）根据平面镜成像规律在图A中作一条入射光线，使其通过点A，并使其反射光线通过B点．（2）如图，有一三角形物体ABC，请作出其在平面镜中的像．21．如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条光线．在图中画出平面镜MN的位置和L反射光线L1．22．如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．23．按要求作图5（1）如图甲，A′为处在B点处的人眼通过平面镜MN所看到的A 点的像．请根据平面镜成像规律作出A点并画出经过B点反射光线的完整光路．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中画出对应的入射光线．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线的大致方向．24．（1）如图1所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小．（2）如图2，两条反射光线，是点光源S发出的光经过平面镜反射后的两条光线，试确定点光源s位置．（3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图3中画出它的入射光线和反射光线的大致方向．（4）如图4，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．25．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．26．作图（1）为了把竖直照射的太阳光经过平面镜反射后，沿水平方向射入涵洞中，请在图1中画出平面镜的位置，并完成光路图（2）如图2所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图．（3）发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你在图3中画出挡板另一侧S能照亮的区域．6（4）如图4，发光点S发出一束光投射到水面上，其中一条光线反射后经过 A点，请做出入射光线、反射光线和大致的折射光线．（5）如图5所示，水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的像与A1在水中的像位置重合，请你画出人眼看到A1像的光路图以及A2发出的光进入人眼的光路图．（6）一束白光斜射到三棱镜上的O点，经折射后白光被分解为七种颜色的单色光，如图6所示（图中只标注了其中两种色光的光路）．请在图中从O点开始画出黄色光a和蓝色光b的大致光路．（7）如图7所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖的下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．27．如图所示，S为水下的一个点光源，它发出的一束光线经水面反射和折射后分别经过水面下的A点和水面上的B点，请根据题意画出光路．28．作出光进入三棱镜（材料是玻璃）后的出射光线．29．画出如图光从空气斜进入玻璃后的出射光线．30．（1）在虚线方框中填上适当的光学元件7（2）如图，光源位于A点，问该光源发出的哪一条光线经过平面镜MN反射后通过C点．（3）如图所示，一束光线斜射向一块玻璃砖的侧面．请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线．（4）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图31．（1）“猴子捞月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月．如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出月亮真实的位置（用点C表示），并保留必要的作图痕迹．（2）图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，在图中标出F的位置．（3）根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜．32．请在图中完成物体AB经凸透镜成像的光路图．33．（1）图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线．（2）图2所示，一束光线沿水平方向射入三棱镜，将会偏折两次，请画出第2次折射时折射光线的大致方向．8（3）图3所示，请根据平面镜成像特点，画出物体AB经平面镜所成的像．（4）根据图4中入射光线和折射光线的方向，在方框内画出合适的透镜．（5）图5所示为一条光线经凸透镜后平行于主光轴的折射光线，请画出它对应的入射光线．34．如图所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S 点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图．35．作图题（1）如图甲所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置．（2）如图乙所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的B 点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．（3）如图丙所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．36．（1）一束光线射到某平面镜上，使其沿水平方向传播，如图所示．请画出所需平面镜的位置并标出入射角i和反射角r．9（2）请根据平面镜成像的特点，在图中画出物体的位置．（3）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．（4）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．37．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．38．按照题目要求作图（1）如图1所示，物体A静止在斜面上，在图中画出物体A所受力的示意图．（2）如图2所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．（3）如图3所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．39．（1）画出图1中入射光线AO的反射光线，并标出反射角（用字母β表示）（2）根据图2、3中的光线画出相应的入射光线或折射光线．（3）如图4所示，根据给定的反射光线画出由空气斜射到水面的入射光线．（4）如图5所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．1040．如图甲所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．如图乙所示，请画出光线进入玻璃和穿出玻璃后的光路图．41．（2分）（2011?大庆）如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．42．（2分）（2014?大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．43．（3分）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．44.图B中，B为隧道中的一堵墙，墙的左边有一激光器发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线45．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P 为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P 墙右侧区域的光路图．46．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．47．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．48．如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．49．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的乒乓球，请你画出人看到球的光路图．50．画出发光点S发出的光线经平面镜反射后过图中P点的光路图．51．小龙身高为，他站在竖直放置的平面镜前，要想看到自己的全身像，镜子至少需要多长镜子应离地面多高（人眼离头顶10cm）52．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势．画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图．53．在图中请用直尺画出通过玻璃砖后传播的光线．54．如图所示，一束光线垂直入射到球心为的半球形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图．55．如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．参考答案与试题解析1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜【分析】出射光线传播方向发生了改变，我们会想到凸透镜和凹透镜．另外平面镜也可以改变光路，调整合适的角度也可以使光线沿此方向射出．【解答】解：①对于凸透镜，入射光线与主光轴平行，则折射光线过焦点射出．②对于凹透镜，入射光线与主光轴平行，则折射光线的反向延长线过焦点射出．③平面镜也可以改变光路，使光的方向发生改变．如下图所示；故选D．2．一束光射到三棱镜上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】当光从一种透明介质斜射入另一种透明介质时，传播方向发生偏折，且当光从空气斜射入其他透明介质时，折射角小于入射角，当从其他透明介质斜射入空气时，折射角大于入射角；当光从一种透明介质垂直射入另一种透明介质时，传播方向不变．【解答】解：光线从空气进入玻璃时，因是垂直照射，所以方向不变；当从玻璃中斜射入空气时，折射光线远离法线，其大致路径如下图：3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．【分析】（1）A为点光源，B为反射光线上的一点，本题的关键是入射点（或反射点）的确定；根据平面镜成像特点作出B点的对称点B′，然后连接A′B′与水面的交点即为入射点，再过入射点作出法线，根据折射角小于入射角作出折射光线即可．（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变．据此画图确定点光源的位置．（3）当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：（1）先通过水面作出点B的对称点B′，连接A′B′交水面于点O，连接AO、BO，AO为入射光线，OB为反射光线，过入射点O作出法线，再根据折射角小于入射角作出折射光线，如下图所示：（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变，两条入射光线的交点，即点光源的位置，如图所示：（3）先过反射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据注意折射角小于入射角在水中画出折射光线，如图所示：4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出物体的像；（2）光的折射定律的内容：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角；相反，光从其它透明介质斜射入空气中时，折射角大于入射角．（3）当光垂直射到水面上时，传播方向不变，射到平面镜上时，遵循光的反射定律，当光从水中斜入空气中时，折射角大于入射角．（4）仔细观察入射光线的特点，根据凹透镜的三条特殊光线作图．【解答】解：（1）先作出各端点在平面镜中的对称点（像点），连接像点即为物体F在平面镜中的像，注意辅助线和像用虚线，如图所示：（2）首先做出法线，光从空气斜射入玻璃中，折射角小于入射角，所以折射光线要靠近法线；光从玻璃斜射入空气中时，折射角大于入射角，所以光线要远离法线；如如所示：（3）①先画出光线垂直射入水中，此时光线方向不变．②光在平面镜上的发生反射；先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角，据此作出反射光线．③最后，光从水中射入空气中；先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角．如图所示：（4）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线传播方向不变，如图所示：5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB 的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点F．同样，我们利用光路是可逆的，也可以在A′B′上从A′点开始做一条与主光轴平行的光线，经凸透镜折射后射后到A点，折射光线与主光轴相交的点也是焦点．如图所示：6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB 的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始作一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为右焦点F．同样，我们利用光路是可逆的，在A′B′上从A′点开始作一条与主光轴平行的光线，经凸透镜折射后过A点，折射光线与主光轴相交的点为左焦点F．如图所示：7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．【分析】S发出的光经凸透镜后过像点S′，据此画出光路图．【解答】解：根据S′是S通过凸透镜所成的像，连接S′A即为入射光线S经过凸透镜折射后的折射光，S′A与主光轴的交点即为此透镜的焦点F．如图所示：四．解答题（共33小题）8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．【分析】青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．【解答】解：光在空气中是沿直线传播的，故从青蛙处作过井口边缘的两条射线，井外的部分即为看到的区域．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢）【分析】（1）青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．当井中灌满水时，光由空气进入水中，在水面上要发生折射，根据折射定律画出大致的光线传播路径，确定青蛙的视野范围．（2）如果水不满，光由空气进入水中，在水面上要发生折射，根据折射定律和光的直线传播画出大致的光线传播路径，确定青蛙的视野范围．。
人教版八年级物理第四章第四节《光的折射》作图专题练习题(Word版附答案)
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。
人教版八年级年级物理上册第四章经典例题光学作图专项训练20题含答案
19．
20．

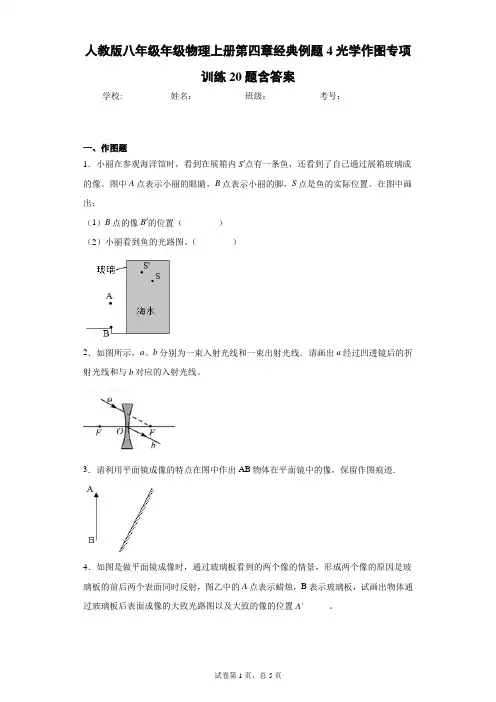

人教版八年级年级物理上册第四章经典例题4光学作图专项训练20题含答案
学校:___________姓名：___________班级：___________考号：___________
一、作图题
1．小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。在图中画出：
（1）B点的像B′的位置（________）
（2）小丽看到鱼的光路图。（________）
2．如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线。
3．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
4．如图是做平面镜成像时，通过玻璃板看到的两个像的情景，形成两个像的原因是玻璃板的前后两个表面同时反射，图乙中的A点表示蜡烛，B表示玻璃板，试画出物体通过玻璃板后表面成像的大致光路图以及大致的像的位置A'______。
11．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处．请你作出这条入射光线并完成光路图．
12．如图，两平面镜相互垂直。请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
13．根据要求作图：
(1)如图甲，A为太阳，B为地球，虚线为月亮的运动轨迹，若人在地球上的P点可以观察到日食，请在虚线上用“●”表示出月亮的大致位置。______
（____）
15．画出光线AO斜射入水中时折射光线。（____）
16．如图所示，一束光线从水中斜射向空气。请在图中画出：反射光线和折射光线的大致方向。
17．青蛙“坐井观天，所见甚小”。可以用_______来解释。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点（如图b），青蛙观察到的井上范围将_______（选填“变大”“变小”或“不变”）。请在图b中画出井底之蛙“观天”的范围_______。
教科版-物理-八年级上册-第四章光学训练题及参考答案
中考光学训练题及参考答案一、选择题（每题2分，共30分，在每小题给出的四个选项中，只有一个选项是正确的）1．物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。
两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图1所示。
关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（）A．玻璃缸的折射作用B．激光笔发出的光线未绝对平行C．白糖水的密度不是均匀的，越深密度越大D．激光笔发出的各种颜色的光发生了色散2．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小3．关于平面镜成像，下列说法正确的是（）A．物体越大，所成的像越大B．物体越小，所成的像越大C．物体离平面镜越近，所成的像越大D．平面镜越大，所成的像越大4．人的眼睛像一架照相机，物体经晶状体成像于视网膜上。
对于近视眼患者而言，远处物体成像的位置和相应的矫正方式是（）A．像落在视网膜的前方，需配戴凸透镜矫正B．像落在视网膜的前方，需配戴凹透镜矫正C．像落在视网膜的后方，需配戴凸透镜矫正D．像落在视网膜的后方，需配戴凹透镜矫正5．历史上第一次尝试进行光速的测量，也是第一个把望远镜用于天文学研究的物理学家是（）A．伽利略B．牛顿C．焦耳D．瓦特6．目前城市的光污染越来越严重，白亮污染是较普遍的一类光污染。
在强烈阳光照射下，许多建筑的玻璃幕墙、釉面瓷砖、磨光大理石等装饰材料，都能造成白亮污染。
形成白亮污染的主要原因是（）A．光的直线传播B．镜面反射C．漫反射D．光的折射7．用放大镜观察彩色电视画面，你将看到排列有序的三色发光区域是（）A．红、绿、蓝B．红、黄、蓝C．红、黄、紫D．黄、绿、紫8．如图2是某人观察物体时，物体在眼球内成像示意图，则该人所患眼病和矫正时应配制的眼镜片分别是（）A．远视凹透镜B．远视凸透镜C．近视凹透镜D．近视凸透镜9．小明仔细观察了如图3后，总结出以下几条结论。
人教版八年级物理上册第四章光现象——光的反射和折射作图题汇编(含答案)
人教版八年级物理第四章光的反射和折射作图题汇编1．如图所示，在房间的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图为上午8：00太阳光经过平面镜反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。
3．根据平面镜成像特点作图，在图中作出字母“F”在平面镜中所成的像。
4、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。
(保留作图痕迹)5、如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。
6、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示。
请你在图中把光路补充完整并过A点画出放置的平面镜。
7、如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。
请把光路图画出来。
8．如图所示，O′是O在平面镜中成的像。
在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像。
9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。
要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。
10．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
11、如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B两架飞机中，哪架飞机是实际飞机，哪一架飞机是它的像。
12、如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
八年级物理光学作图专项训练及标准答案
光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。
是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。
部编物理八年级上册专题04光现象作图(解析版)含答案
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
八年级上册《物理》光学作图专项练习题(含答案)
光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。
保留作图痕迹。
2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。
注意标出法线，不考虑光的反射。
3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。
请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。
6.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角的大小。
7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。
9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。
请你作出这条入射光线并完成光路图。
12.如图所示，请画出两条光线经过凹透镜后的折射光线。
13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。
14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
2024年中考物理专题训练——光学作图(含解析)
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
中考物理总复习《光学作图》专项练习题-带答案
①画出b经过光心后的光线；___________
②该凸透镜的焦距为___________cm；MN经凸透镜成的像相对于MN是___________（选填“放大”“缩小”“等大”）、___________（选填“正立”“倒立”）的像。
8.航关员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观察。乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。（保留作图痕迹）
【答案】
【解析】如图所示，根据光的反射规律：反射光线、入射光线分居法线两侧，反射角等于入射角，可以得出：法线在由入射光线和反射光线组成的角平分线上；因为法线是垂直于镜面的，所以用虚线做出法线后，过入射点做法线的垂线，镜面就在这条垂线上，镜面要朝向入射光线和反射光线的一侧。
【答案】
【解析】过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
16.“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞的仙女 ，实质是挡板后的演员A在平面镜中的虚像，如图所示。请作出平面镜的位置，并完成P点观众看到仙女的光路图。
【答案】
【解析】平面镜成像时，像和物关于镜面对称，连接 ，做 垂直平分线 即镜面的位置，连接 交镜面于O点，连接AO为入射光线，连接OP为反射光线，如图所示：
【答案】 ①. ②. 10 ③. 缩小 ④. 倒立
【解析】过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线，如图所示：
由图可知，光线a经凸透镜折射平行于主光轴，光线a与主光轴的交点即为焦点，光心O到这一点的距离为焦距，则该凸透镜的焦距为10cm。
人教版八年级上学期物理第4章光现象作图强化训练有答案
人教版八年级上学期物理第4章光现象作图强化训练有答案姓名：__________ 班级：__________一、作图题（共15题）1.在图中画出电线杆在太阳光下的影子。
2.根据光的反射规律作出反射光线OB的入射光线AO；3.如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。
4.请画出图物体AB在平面镜中所成的像A＇B＇。
5.如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
6.光线L射到某平面镜上，使其沿水平方向传播，如图所示。
请在图中画出所需平面镜的位置并画出入射光线；7.如图所示，请根据反射定律作图，找到两条反射光线的入射光线及点光源S的位置，保留作图痕迹。
8.一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。
（保留辅助线）9.如图所示，画出发光点S发出的光经平面镜反射后，经过P点的光路图。
10.如图所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
11.一束光线AO与水平方向成30°角斜射到平静的水面上。
⑴在图中画出入射光线AO的反射光线OB；⑵在图中画出入射光线AO的折射光线OC的大致方向。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线。
14.如图，水中有一发光点A2，人在空气中看到A2在水中的位置为A1，请画出A2发出的光进入人眼的光路图。
15.如图所示，一条从S点发出的光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请作出入射光线、反射光线和折射光线．答案解析部分一、作图题1. 如下图所示OA即为电线杆在太阳光下的影子．2.解:如图所示:3.4.5. 解：如图所示：6.7.解:如图所示:8.解:如图所示:9. 解:如图所示:10. 解:如图所示:11. 解：如下图所示：12.13. 解：如图所示：14. 解：如图所示：15. 解：如图所示：。
新人教版八年级物理上册《第四章 光现象》作图专项练习(4)
《光现象》作图训练题1.（1）“井底之蛙”常用来形容“目光短浅”。
如图所示，画出井底之蛙的视野的大致．．范围。
（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。
（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。
3. 完成下列反射光路图。
4.（1）画出图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
5. 完成下列反射光路图。
6.（1）如图所示，两块平面镜平行相对放置，完成光路图。
（2）如图所示，两块平面镜垂直放置，完成光路图。
7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。
（2）自行车尾灯的结构如图所示。
夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机30º45º45º起到明显的警示作用。
试完成图中一条光线．．．．的光路图。
8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。
（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。
一束光水平射入潜望镜进口，画出它经过潜望镜的光路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．如图，纸板PQ上有一小孔。
请作出物体AB通过小孔在光屏MN上所成的像。
2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。
4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
5．画出图中人眼通过平面镜M看到桌底下球的光路。
6．画出图中字母“F”在平面镜中的像。
7．如图S是平面镜前一物体。
请作出人能通过平面镜看到S的像的范围。
8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。
请画出平面镜的安装位置。
9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中作出S发出的光经平面镜反射后到达A点的光路图。
10．P是人眼S看到的水中的鱼，请作出看到它的光路图。
11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。
13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。
请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
答案
1．(变式题)如图，纸板PQ上有一小孔。
请作出物体AB通过小孔在光屏MN上所成的像。
2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。
4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。
6．画出图中字母“F”在平面镜中的像。
7．如图S是平面镜前一物体。
请作出人能通过平面镜看到S的像的范围。
8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。
请画出平面镜的安装位置。
9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中作出S发出的光经平面镜反射后到达A点的光路图。
10．P是人眼S看到的水中的鱼，请作出看到它的光路图。
11．(2015·遂宁)如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
12．(2015·镇江)当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。
13．(2015·营口)如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。
请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
