东芝复印机内部维修全部详解
复印机整理维修手册全集(1)
复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤:复印机出现故障后,总有一种是主要的故障,抓住这个主要的故障进行分析,即可找到故障原因和排除的方法,我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围,最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况,如机器使用了多久,上次维修(保养)是在什么时间,维修(保养)效果如何,此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录,注意近期更换过哪些部件和消耗材料,有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后,即可对机器进行全面检查,除了机内短路、打火等故障外,都可接通机器电源,复印几张,以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意,并在试机时细心观察。
三、准备工具在对机器进行检查的基础上,一般可对故障现象有个大致的了解,即可知道维修时需要哪些常用的专用工具,准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板,并设有卡纸等故障自检功能,一旦机器某一部件失灵或损坏,都能以字母数字告诉操作者。
比较常见的是故障代码,如NP系列复印机的故障代码为“E0~E8等,理光系列则以”U“加数字为代码,这些代码一出现分别表示印刷电路板,传感器、开关、接插件等工作状态异常,需要进行调整或更换。
作为机器的使用者,见到这些故障代码,应立即停机,关掉电源,请维修人员进行检修。
如果是自己修理,则必须找到与所使用机器型号相同的维修手册或维修说明书,在书中查到故障代码所表示的内容,再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多,各制造厂生产的复印机各不相同,即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别,这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
东芝复印机常见故障答疑
见"怪"不怪东芝复印机常见故障答疑2008年02月14日08:52泡泡网【转载】作者:赵海涛编辑:王琛在介绍完了东芝部分复印机的维修代码之后,相信大家还想进一步了解东芝复印机的具体维护和维修,因此笔者整理了这类相关资料,供大家查询。
东芝复印机常见故障排除1、按下复印键机器不工作故障原因与排除方法:1) .复印键微动开关工作不正常。
调整和更换按钮微动开关;2) .主电动机故障,检查风机如工作,说明主电机故障,如风机不转,说明电源不通。
调整和调换主电机;3) .控制线路中的继电器发生故障。
检查、修复和更换继电器。
2、扫描开始光源不亮故障原因与排除方法:1) .导线接触不良。
检修导线,;2) .灯管两端接触不良。
清洁两端接头;3) .灯管烧坏。
更换灯管;4) .保险丝(熔断器)烧坏;更换保险丝。
3、近嫣复印键,工作正常,但复印件不输出故障原因与排除方法:1) .搓纸电机不工作;检查线路及电机,排除或调换;2) .搓纸轮老化或没有接触到纸表面(压力不足);更换搓纸轮,检查并修复搓纸轮,在第一张与最后一张时都保持接触;3) .供纸盒的压纸勾上下滑动不灵活;检查调整压纸勾使之灵活;4) .纸张裁切毛边互相粘结(未搓开);将纸取重新反复搓动整理或重新更换复印纸;5) .纸张走偏在输纸道中卡住;检查供纸盒安装是否正确,检查输纸道中是否有异物;6) .输纸离合器不工作;检查分离装置,检查修复或调换离合器检查控制线路;7) .张未感光鼓上分离下来;8) .纸张分离后,走偏未进入定影器;检查分离装置及输纸道。
4、高压发生器不工作故障原因与排除方法:1) 、入电压过低。
调整电压达到要求;2) 、高压发生器烧坏。
调换高压发生器;3) 、入、输出线的接点不牢;插牢各接点;4) 、点插错。
正确插好接点。
5、消电电极击穿故障原因与排除方法:不论是采用直流消电或交流消电的机器,都会发生此种故障,特别是充电电压过高,空气湿度过大时,故障更为频繁。
东芝复印机856维修手册
东芝复印机856维修手册一、东芝856复印机基本概述东芝856复印机是一款高性能的复印设备,广泛应用于企事业单位、学校和政府部门等场所。
它具有以下特点:1.高速复印:最高复印速度可达85页/分钟,满足大型办公需求。
2.高质量:采用高品质光学组件,确保复印效果清晰、细腻。
3.多种功能:支持复印、打印、扫描等多种功能,提高工作效率。
4.节能环保:符合我国节能环保政策,降低能耗,减少环境污染。
二、东芝856复印机故障代码及解决方案1.故障代码解析东芝856复印机在出现故障时,会显示相应的故障代码。
例如:- 代码1:纸张输送系统故障- 代码2:感光鼓故障- 代码3:充电器故障- 代码4:定影器故障- 代码5:传感器故障2.故障排除方法根据故障代码,查找对应的故障原因,并进行排除。
如:- 代码1:检查纸张输送路径,清理堵塞物,修复损坏部件。
- 代码2:更换感光鼓,清理感光鼓表面污渍,调整感光鼓位置。
- 代码3:检查充电器线路,修复损坏部件,清理充电器表面灰尘。
- 代码4:检查定影器组件,清理定影器表面污渍,调整定影器温度。
- 代码5:检查传感器连接线路,修复损坏部件,清理传感器表面灰尘。
三、东芝856复印机维修流程1.维修前的准备工作- 准备维修工具:如螺丝刀、镊子、清洁布等。
- 准备配件:如感光鼓、充电器、定影器等。
- 获取维修手册:查阅东芝856复印机维修手册,了解维修流程及注意事项。
2.拆卸与组装步骤- 关闭电源,断开电源线。
- 拆卸复印机前盖、后盖,暴露内部组件。
- 根据维修手册,判断故障部位,拆卸相关组件。
- 更换故障部件,清理、维修受损部件。
- 组装复印机,恢复原状。
3.故障部位查找与诊断- 使用排除法,逐步缩小故障范围,找到故障部位。
- 使用诊断工具(如示波器、万用表等),辅助诊断故障原因。
四、东芝856复印机日常维护与保养1.定期清洁:清理复印机内部灰尘,保持设备清洁。
2.检查易损件:定期检查感光鼓、充电器、定影器等易损件,提前更换损坏部件。
东芝复印机内部维修全部详解
东芝复印机内部维修全部详解东芝复印机在国内具有良好的口碑,不仅因为东芝复印机具有较好的产品质量,而且产品类型全面,能够适合不同用户的需求。
不过对于复印机这类产品而言,过硬的产品质量只能提供性能保证,如果需要长期稳定的使用,还需要使用者具有一定的维护和维修知识,这也就是我们平常所说的售后问题。
快速处理售后问题的关键在于掌握过硬的维护好维修知识,于是,笔者为大家整理了东芝内部维修资料的宝典,能够让您事半功倍,快速步入高级维护者的行列。
东芝复印机维修代码解析同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除。
同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除,同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查。
同时按0和6键打开电源强制启动《定影器不加热》;同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出,按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键。
1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05,打开电源开关,面板显示 AJ,键入调整模式 N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印。
东芝e230复印机故障维修全过程
东芝e230复印机故障维修全过程接一新客户要修复印机,电动车经过20分钟到达,本市某办公大楼一土地评估公司。
跟客户寒喧后,开始修机。
东芝e230数码机,东芝N年不修了,有点紧张,先复印一张样稿如图:感觉像刮板问题。
别说修了,看都没有看过之机器。
摸着石头过河,硬着头皮修,还好东芝数码机跟柯美数码机一样,前门打开,松开两颗螺丝就可以抽出鼓组件,看了一会儿鼓组件,小心卸两颗自攻螺丝,拔掉消电插头与卡扣,拿了鼓前侧盖,将鼓向组件后轻轻一推便轻松将鼓与显影仓分开,拆了鼓芯与刮板,清洁废粉仓,清洁刮板,装好后上机测试不好,问题更加严重了,本人修京瓷多些,跟京瓷机春夏天或者阴雨天的漏电差不多。
多印几张后如图。
于是拆开后,清洁主冲电(电极丝、栅网、冲电座),没有带电吹风,跟客户借了打火机拷,装机后还是一样。
忙了半天,没有效果,跟客户讲回去查查资料走了。
回来后,上网查了一圈,网上讲的还是集中在冲电漏电方面较多,其次是鼓与显影漏电。
还在QQ上的一个东芝群贴上图请教,不错有两位老兄回答我的问题,一位说鼓受潮,一位说冲电,其中一叫“RISO&DUPLO”的群友比较热心跟我聊了一会儿,他信心实足跟我讲问题还是在冲电、鼓、显影这一块。
第二天带上电吹风,信心实足地赶去,非常认真仔细地将冲电、鼓芯、显影仓用电吹风吹了一遍又一遍,又把鼓芯中间的铜片用起子翘了翘,结果上机测试结果还是不行。
伤心,只好跟客户讲要换一些配件试试,难道真的是鼓不好,以我多年复印机维修经验,数码机越印越黑是鼓老化,发黑印多了正常是漏电(至少京瓷机是这样,当然京瓷硅鼓老化是上面是黑点增多。
),不管了,第三次买了鼓与刮板,没有信心赶到客户哪,拆机时,客户到我跟前讲他们(办室里是几位少妇,俺年轻时也是帅哥)都说你做事很细心的,我会心地笑笑,心想我再修不好,你们也要换人了。
换好后上机测试OK。
有时故障就是伤人呀,要是复印一直是第三张的效果,我早就换鼓了,就不会往漏电方面想了。
东芝复印机维修手册
东芝168S解鼓-代码
08-340 鼓寿命计数值设定
(当08-689设为“1”时有效)
接受值 0---99999;
默认值 168S/208S =27000
258s=33000
注: 当08-355中的数值(鼓计数显示)达到设置值(08-340鼓寿命设置值)的10倍时,“更换鼓”将显示当08-340中鼓寿命设置值为0,就不会显示“更换鼓”
08-673 鼓想关计数器值清零
(当08-689设为“1”时有效)
进行08-673的操作后,下列计数值将被清零;
08-355 鼓计数显示
08-401 鼓寿命计数
东芝数码168卡纸类错误代码表:
机身输纸卡纸E01 纸卡在机身内
E02 纸卡在定影单元附近
E03 电源接通时,纸张留在机器内(ADF/RADF除外)
E08 在ADU 里卡纸
E09 送纸传感器发生超时错误
送纸系统卡纸E11 在ADU送纸卡纸
E12 在SFB送纸卡纸
E13 纸盒1送纸卡纸
E14 纸盒2送纸卡纸
E15 纸盒3送纸卡纸
E16 纸盒4送纸卡纸(208、258系列)
可选纸盒传送卡纸E31 来自2的纸张不能到达送纸传感器,所以在
纸盒2送纸过程中,纸张卡在机身内
E32~E36 依次类推
光学系统呼叫维修C21 灯架初始话错误
C25 扫描单元检测出错
将显示在LCD上。
复印机维修手册全集
复印机整理的维修手册全集复印机是现代常用办公设备,同时它也是一种故障率较高的办公设备。
笔者依据多年的维修经验为大家介绍一下复印机常见“共性”故障的检查与维修。
第一、复印机出现故障后的检查与维修步骤:复印机出现故障后,总有一种是主要的故障,抓住这个主要的故障进行分析,即可找到故障原因和排除的方法,我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小围,最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况,如机器使用了多久,上次维修(保养)是在什么时间,维修(保养)效果如何,此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录,注意近期更换过哪些部件和消耗材料,有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后,即可对机器进行全面检查,除了机短路、打火等故障外,都可接通机器电源,复印几,以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意,并在试机时细心观察。
三、准备工具在对机器进行检查的基础上,一般可对故障现象有个大致的了解,即可知道维修时需要哪些常用的专用工具,准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板,并设有卡纸等故障自检功能,一旦机器某一部件失灵或损坏,都能以字母数字告诉操作者。
比较常见的是故障代码,如NP系列复印机的故障代码为“E0~E8等,理光系列则以”U“加数字为代码,这些代码一出现分别表示印刷电路板,传感器、开关、接插件等工作状态异常,需要进行调整或更换。
作为机器的使用者,见到这些故障代码,应立即停机,关掉电源,请维修人员进行检修。
如果是自己修理,则必须找到与所使用机器型号相同的维修手册或维修说明书,在书中查到故障代码所表示的容,再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多,各制造厂生产的复印机各不相同,即使是同一个生产厂家生产的不同型号复印机也不完全一样。
东芝复印机维修手册
东芝复印机维修手册东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印允镜鼻爸担?自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出---------------- ----------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0---------- 79--当前PM计数显示----范围: 0~999,999 缺省值=0---- 当79显示的数值达到69设定的数值时保养信号出现,重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0~255 标准1282 手动曝光调整154% 范围0~255 标准1283 手动曝光调整50% 范围0~255 标准1284 手动曝光调整200% 范围0~255 标准1285 自动曝光调整100% 范围0~255 标准1286 自动曝光调整154% 范围0~255 标准1287 自动曝光调整50% 范围0~255 标准1288 自动曝光调整200% 范围0~255 标准12814 图像曝光调整100% 范围0~255 标准12815 图像曝光调整154% 范围0~255 标准12816 图像曝光调整50% 范围0~255 标准12817 图像曝光调整200% 范围0~255 标准12838 栅偏压输出范围0~255 标准12839 转印电压调整范围0~255 标准12840 分离偏压调整范围0~255 标准12842 栅偏压调整范围0~255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0~255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128-------- 2--手动154%曝光量调整----范围: 0~255, 缺省值=128-------- 3--手动50%曝光量调整----范围: 0~255, 缺省值=128-------- 4--手动200%曝光量调整----范围: 0~255, 缺省值=128-------- 5--自动100%曝光量调整----范围: 0~255, 缺省值=128-------- 6--自动154%曝光量调整----范围: 0~255, 缺省值=128-------- 7--自动50%曝光量调整----范围: 0~255, 缺省值=128-------- 8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128-------- 15--照片154%曝光量调整--范围: 0~255, 缺省值=128-------- 16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------ C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------ C41--电源接通时,定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在(CH,AJ)模式时,光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1(第2张在原稿传输部分)卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时,同时按下:“CLEAR/STOP”和“8”键,会显示以下错误码:1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸(旁送LED亮)E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC 供纸之后?2.在供纸部分卡纸错误代码内容备考 E14下纸盒卡纸(PFU)纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考 E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1(第2张原稿在供纸部分卡纸)4。
复印机维修手册全集
复印机维修手册〔全集〕一、复印机出现故障后的检查与维修步骤:复印机出现故障后,总有一种是主要的故障,抓住这个主要的故障进行分析,即可找到故障原因和排除的方法,我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原那么并逐步缩小范围,最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况,如机器使用了多久,上次维修〔保养〕是在什么时间,维修〔保养〕效果如何,此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录,注意近期更换过哪些部件和消耗材料,有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后,即可对机器进行全面检查,除了机内短路、打火等故障外,都可接通机器电源,复印几张,以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意,并在试机时细心观察。
三、准备工具在对机器进行检查的根底上,一般可对故障现象有个大致的了解,即可知道维修时需要哪些常用的专用工具,准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板,并设有卡纸等故障自检功能,一旦机器某一部件失灵或损坏,都能以字母数字告诉操作者。
比拟常见的是故障代码,如NP系列复印机的故障代码为“ E0~E8 等,理光系列那么以〞U “加数字为代码,这些代码一岀现分别表示印刷电路板,传感器、开关、接插件等工作状态异常,需要进行调整或更换。
作为机器的使用者,见到这些故障代码,应立即停机,关掉电源,请维修人员进行检修。
如果是自己修理,那么必须找到与所使用机器型号相同的维修手册或维修说明书,在书中查到故障代码所表示的内容,再检查相应的零部件、电路板或电子元件。
第二、常见“共性〞故障的检修由于复印机的种类和型号繁多,各制造厂生产的复印机各不相同,即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所岀现的故障现象还是有一些差异,这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
见“怪”不怪 东芝复印机常见故障答疑
3).控制线路中的继电器发生故障。检查、修复和更换继电器。
2、扫描开始光源不亮
故障原因与排除方法:
1).导线接触不良。检修导线,;
2).灯管两端接触不良。清洁两端接头;
Control On412:低功率时的固定温度0:off
1:120度2:130度3:140度4:150度5:160度413:厚纸张的固定温度0:无效1:195度2:200度3:205度4:210度462:切换到radf混合文件装载0:无效1:有效480:纸盒优先级选择0:a4/lt
1:lct 2:纸盒1 3:纸盒2 4:纸盒3
二:调整模式
05项目调整205:显影器偏压dc调整初始值=156范围0-255210:栅压初始值调整初始值=106范围0-255220:转印变压器dc输出高调整初始值=180范围0-255221:转印变压器dc输出中心调整初始值=155范围0-255222:转印变压器dc输出低调整初始值=111范围0-255233:分离输出高调整初始值=67范围0-255234:分离输出中心调整初始值=49范围0-255235:分离输出低调整初始值=35范围0-255261:激光电源600dpi初始值调整初始值=42范围0-255304:扫描器输送倍率(0.1/级)初始值=128范围0-255305:扫描器输送不对齐(0.126mm/级)初始值=128范围85-171306:ccd扫描不对齐(0.04233mm/级)初始值=128范围5-251354:r/adf对齐数(表面,0.5mm级)初始值=10范围0-20355:r/adf对齐数(反面,0.5mm级)初始值=10范围0-20356:adf位置传感器调整或radf传感器自动调整357:r/adf传送速度细调(0.1%/级)初始值=50范围0-100358:r/adf水平未对准调整(0.04233mm级)初始值=128范围0-255365:r/adf顶位置调整(表面,0.1mm/级)初始值=50范围0-100366:r/adf顶位置调整(反面,0.1mm/级)初始值=50范围0-100380:adf容量盘调整,盘窄
东芝2000系列维修手册
东芝2000系列维修手册1:误码表(清除/停止+8)复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸 E21E02 E12 E19 E22E03 E13 E23E04 E14 E25E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP(纸盒工作台)主电机工作异常C05 ADU(双面器)主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF(大容量纸库)供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2:复印机输出信号检查(03/04)01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电机OFF07 光风扇ON 17 光风善OFF08 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化(单面操做)81 DF独立老化(双面操做)82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3:复印机调整方试(05)代码名称允许输入值初始值备注00 自动墨粉传感器 -------- ----01 手动曝光(100%) 0-255 128 值越大,图像越淡02 手动曝光(154%) 0-255 12803 手动曝光(50%) 0-255 12804 手动曝光(200%) 0-255 12805 自动曝光(100%) 0-255 12806 自动曝光(154%) 0-255 12807 自动曝光(50%) 0-255 12808 自动曝光(200%) 0-255 12809 允许曝光范围(亮) 0-255 50 值越大,亮度越亮10 允许曝光范围(暗) 0-255 210 值越大,亮度越暗14 照片曝光(100%) 0-255 157 值越大,图像越淡15 照片曝光(154%) 0-255 12816 照片曝光(50%) 0-255 12817 照片曝光(200%) 0-255 12821 扫描电机速度调整 0-15 8 值加1速度加0。
东芝复印机维修模式及维修错误代码
东芝复印机维修模式及维修错误代码东芝复印机维修模式及维修错误代码#出现在板手和报错时,按需要8数字键和C键一起按下看提示什么错误代码。
#更换纸张时无需切换副本尺寸,是自动的,直接复印即可。
#面板出现一个板手亮,但又可以复印,此时只需08开机输入252把值改为0即可清除。
同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印0 TD传感器自动调整-- 键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
东芝复印机维修的常见故障及排除
东芝复印机维修的常见故障及排除东芝复印机维修的常见故障及排除西安世铭电子科技公司提供029 ******** 81161075 135******** 82379703复印机的常见故障及排除复印机的常见故障主要分零部件及控制故障和图像质量故障二大类。
没有一定电路知识基础的读者,请勿采用开机状态下测量各输出端子电压的方法,防止万用表表棒短路引起线路板烧坏一、零部件及控制故障零部件及控制故障主要包括:马达运转不良、控制线路板指令有误、传感器信号不良、电磁离合器工作失常、电源供给不良、操作指令失效、面板显示异常以及安装不良或机械零部件的正常磨损等等。
马达运转不良故障表现:马达的运转不良就是主机、灯架、镜头、显影、加粉、搓纸等马达(某些型号不包含以上所有马达)不能启动或虽然启动但扭力不足或转速不均匀。
故障原因:启动电容不良(仅限交流马达);马达线圈断路;某一组线圈断路;马达内磁性锭子磁力不足;线路或接插件接触不良;马达控制板不正常(后面讨论)。
故障排除:用万用表电阻档检测马达线圈的通断情况(在关机状态下),排除线圈的故障可能;在开机状态下,用万用表的直流电压档检测线圈端子的电压变化,判断控制信号是否正常;若是交流马达则应检测启动电容有否损坏。
最后若是有备件更换后即可解决。
控制线路板指令有误故障表现:主机、马达、曝光灯、继电器等控制线路板给相对应的输出部件动作的驱动信号没有或不正常。
故障原因:控制板中元器件损坏或不良;电源供电没有或异常;线路或接插件接触不良等故障排除:用万用表直流电压档检测电源部件输出是否正常,排除电源供电的故障可能;按照故障代码显示判断可能出现故障的控制线路板,然后判断其输出是否正常(根据具体的线路用万用表直流电压档检测相应输出端子的电压变化)。
若属于控制板问题,一般情况仅作零件更换。
传感器信号不良故障表现:光电遮断型传感器的输出为常开或常闭;光电池型、热敏电阻型的输出为高于或低于阈值;微触开关型的接触为常通或常断。
复印机维修简明学习教程
第一章复印机旳工作原理复印机旳工作原理重要涉及如下三个基本旳原理:静电原理电荷有正负两种极性, 所谓静电原理是指同性电荷互相排斥;异性电荷互相吸引。
即所谓旳同性相斥、异性相吸。
图-1所示光学成像原理光学成像旳基本知识: 物体通过光学镜头成像为图像。
图2所示半导体原理半导体原理就是在静态、或加反向电压时为绝缘体;而在加正向电压时为导体。
复印机用旳感光鼓材料则是感光型半导体: 即在暗态时(不受光)为绝缘体;而在亮态(受光)时为导体。
图3所示。
总结: 复印机旳工作原理是运用光导体旳电位特性, 在光导体没有受光照旳状态下进行充电, 使其表面带上均匀旳电荷, 然后通过光学成像原理, 使原稿图像成像在光导体上。
有图像部分因没有受到光照(相称于暗态), 因此光导体表面仍带有电荷, 而无图像区域则受到光照(相称于亮态), 因此光导体表面旳电荷通过基体旳接地, 使表面旳电荷消失, 从而形成了静电潜像。
再后是通过静电原理, 使用带有极性相反电荷旳墨粉, 使光导体表面旳静电潜像转化成为光导体表面旳墨粉图像。
最后, 仍然通过静电原理, 将光导体表面旳墨粉图像转印到复印纸表面, 完毕复印旳基本过程。
第二章复印机旳工作过程复印机旳工作过程及各部件如下图所示:复印机旳工作过程重要涉及如下几种部分: (按照复印顺序)充电部件(高压发生器、电极架、电机丝)使感光鼓表面均匀地带上电荷。
曝光部件(扫描曝光灯、反光镜、镜头)使感光鼓表面按照原稿图像, 形成图像旳反转电位潜像。
(前章已经解说)显影部件(显影器、高压发生器)将感光鼓表面旳电位潜像转化为墨粉图像。
(前章已经解说)送纸部件(马达、搓纸轮)马达带动搓纸轮将复印纸送入机内, 为下一步将鼓表面旳墨粉图像转印到纸上做准备。
转印部件(高压发生器、电极架、电机丝)通过转印电极使复印纸表面带上均匀旳与墨粉电荷相反旳电荷, 将感光鼓上旳墨粉图像转印到复印纸上。
分离部件(高压发生器、电极架、电机丝)由于复印纸和感光鼓表面均带有电荷, 并且极性相反, 因此复印纸在复印过程中不易从感光鼓上分开。
东芝2019系列维修手册共10页文档
东芝2000系列维修手册1:误码表(清除/停止+8)复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸E02 E12 E19E03 E13E04 E14E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP(纸盒工作台)主电机工作异常C05 ADU(双面器)主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF(大容量纸库)供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2:复印机输出信号检查(03/04)01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电07 光风扇ON 1708 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化(单面操做)81 DF独立老化(双面操做)82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3:复印机调整方试(05)代码名称允许输入值初始值00 自动墨粉传感器 -------- ----01 手动曝光(100%) 0-255 128 值越大02 手动曝光(154%) 0-255 12803 手动曝光(50%) 0-255 12804 手动曝光(200%) 0-255 12805 自动曝光(100%) 0-255 12806 自动曝光(154%) 0-255 12807 自动曝光(50%) 0-255 12808 自动曝光(200%) 0-255 12809 允许曝光范围(亮) 0-255 50 值越大,10 允许曝光范围(暗) 0-255 210 值越大,14 照片曝光(100%) 0-255 157 值越大,15 照片曝光(154%) 0-255 12816 照片曝光(50%) 0-255 12817 照片曝光(200%) 0-255 12821 扫描电机速度调整 0-15 8 值加125 LED消去阵列定时调整(100%) 0-15 8 值加1后移0。
TOSHIBA东芝2510复印机维修资料
TOSHIBA东芝2510复印机维修资料TOSHIBA 东芝 2510 复印机TOSHIBA 2510 诊断模式进入自诊断模式代码面板显示自诊断模式退出自诊断同时按01打开电源开关面板全部指示灯ON按C/S键同时按02打开电源开关100% AGING A不包括ADF复印机模拟(老化)工作键入 "09"同时按03打开电源开关100% TEST MODE C先初始化才可以进入输入/输出检查键入 "09"同时按04打开电源开关100% TEST MODE C不初始化就可以进入输入/输出检查键入 "09"同时按05打开电源开关100% TEST MODE A调整模式[按E/S(节能)键可以复印;按插入键(C/S)数据存入内存]键入 "09"打开电源开关按06强行预热完成进入准备就绪状态同时按07打开电源开关100% AGING A包括ADF复印机模拟(老化)工作键入 "09"同时按08打开电源开关100% TEST MODE D设置模式[按C/S 键校正;按插入键(按E/S节能)数据存入内存]键入 "09"TOSHOBA 东芝2510 复印机故障码当维修呼叫(小板手)指示灯或卡纸指示灯闪亮,同时按下清除/停止键和"8"便显示故障码E1机内卡纸E2定影附近卡纸E3电源ON时有纸保留在复印机内E4复印期间前门盖被打开E5LCC纸盒进纸卡纸E8双面单元(ADD)进纸卡纸E9纸盘工作台纸盒进纸卡纸EC ADF进纸卡纸ED ADF输纸部分卡纸EE ADF出口/翻转输纸故障C3主CPU与付CPU通讯错C5光学系统没能完成初始化,光学系统锁住C7定影故障清除C7故障码:同时按08打开电源开关进入自诊断,键入89,按复印键,键入0,按插入键清除C7故障,按09退出自诊断CB ADF进纸电机锁住CC ADF输送带电机锁住CP主电机锁住A2双面单元(ADD)异常A4分页器异常A5接口信号出错:主CPU 和 I/O接口CPU 通讯错A6接口信号出错:分页器和复印机主板通讯错TOSHIBA 东芝 2510 输入/输出检查模式 03;0413*******.xls第1 页同时按03打开电源开关显示100% TEST MODE C ,先初始化才可以进入输入/输出检查同时按03打开电源开关显示100% TEST MODE C ,不初始化才可以进入输入/输出检查输出检查No:功能No:功能1主电机M1,转印/分离高压,消电灯等 ON11主电机,转印/分离高压,显影偏压,消电灯等 ON2进纸电机 ON12进纸电机 OFF3对位电机 ON13对位电机 OFF6供粉电机 ON16供粉电机 OFF7光学风扇M11 ON17光学风扇 OFF20扫描电机(速度由复印倍率决定)按一次复印键改变一次方向21镜头电机按一次复印键改变一次方向22反光镜电机按一次复印键改变一次方向24原稿电机按一次复印键改变一次方向26LCT纸盒纸升降电机M14按一次复印键改变一次方向30主冲高压(HVT-M)输出按一次复印键ON;再按一次复印键OFF31转印高压(HVT-T)输出按一次复印键ON;再按一次复印键OFF32分离高压(HVT-T)输出按一次复印键ON;再按一次复印键OFF33爆光灯(EXP)(5秒内自动OFF)按一次复印键ON;再按一次复印键OFF34转印偏压GB按一次复印键ON;再按一次复印键OFF37分离爪电磁铁SOL3按一次复印键ON;再按一次复印键OFF 38手搓纸电磁铁SOL2按一次复印键ON;再按一次复印键OFF 39纸盒搓纸电磁铁SOL1按一次复印键ON;再按一次复印键OFF 41双面单元输纸部分输纸电机 ON51双面单元输纸部分输纸电机M7 OFF42双面单元输纸部分对位电机(CCW) ON52双面单元输纸部分同步电机M8(CCW) OFF43双面单元输纸部分对位电机(CW)ON53双面单元输纸部分同步电机M8(CW) OFF45双面单元输纸部分尺寸定位电机M9按一次复印键ON;再按一次复印键OFF46双面单元输纸部分拍纸电机M10按一次复印键ON;再按一次复印键OFF48双面单元输纸部分搓纸电磁铁SOL5按一次复印键ON;再按一次复印键OFF49出口岔门偏转板电磁铁SOL4按一次复印键ON;再按一次复印键OFF61纸盘工作台电机 ON71纸盘工作台电机 OFF62纸盘工作台输纸离合器(FD2;FD3)ON72纸盘工作台同步离合器(RGT2;RGT3) OFF63纸盘工作台同步离合器(RGT2;RGT3) ON73纸盘工作台输纸离合器(FD2;FD3) OFF64纸盘工作台输纸电机 (TRY2:TRY3) ON74纸盘工作台输纸电机(TRY2;TRY3) OFF81输送带电机正转按一次复印键ON;再按一次复印键OFF82输送带电机反转按一次复印键ON;再按一次复印键OFF83ADF输送带电机正转按一次复印键ON;再按一次复印键OFF 84ADF输送带电机反转按一次复印键ON;再按一次复印键OFF 85ADF输稿电机按一次复印键ON;再按一次复印键OFF86ADF制动电磁铁按一次复印键ON;再按一次复印键OFF87ADF原稿分离电磁铁按一次复印键ON;再按一次复印键OFF 88ADF出口偏转板按一次复印键ON;再按一次复印键OFFTOSHIBA 东芝 2510 操作面板全部指示灯ON模式 01同时按01打开电源开关,操作面板全部指示灯点亮;按清除/停止(C/S)键全部指示灯OFF133320520.xls第 2 页TOSHIBA 东芝 2510 复印机模拟(老化)工作模式 02;07同时按02打开电源开面板显示100% AGING A,不包括ADF复印机模拟(老化)工作启动;按清除/停止(C/S)键停止(老化)工作,键入"09"退出自诊断模式同时按07打开电源开面板显示100% AGING A,包括ADF在内复印机模拟(老化)工作启动;按清除/停止(C/S)键停止(老化)工作,键入"09"退出自诊断模式TOSHIBA 东芝 2510 强行预热完成模式 06打开电源开关按06,强行预热完成进入准备就绪状态TOSHIBA 东芝 2510 调整模式 05同时按05,打开电源开关,面板显示100% TEST MODE A,键入调整模式 No:按复印键显示当前值,进行(或自动)调整,键入修改值,按插入键将修改值存入内存,退出 05 自诊断模式: 键入 "09"No:调整项目调整范围, 缺省值0TD传感器自动调整范围: 0~255, 缺省值=128 键入0,按复印键面板显示例如[ 115% WAIT 096 A]鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变例如[ 205% ADJUST MODE 143 A]。
东芝256复印机维修模式
东芝256复印机维修模式一、引言随着科技的不断发展,复印机已经成为办公室中必不可少的设备之一。
东芝256复印机作为一款高端产品,其稳定性和耐用性备受用户好评。
然而,就算是优质的产品也难免会出现故障,因此熟悉东芝256复印机的维修模式对于用户来说是非常重要的。
二、常见故障及解决方法1. 纸张卡住纸张卡住是复印机常见的故障之一。
当纸张卡住时,用户应首先关掉复印机的电源,然后轻轻拉出卡住的纸张。
如果纸张卡住严重,无法轻松拔出时,用户可以参考用户手册中的故障排除指南进行处理。
2. 打印模糊打印模糊是复印机常见的质量问题之一。
这可能是由于墨粉不足或者墨粉质量不好所引起的。
用户可以检查墨粉是否充足,并及时更换墨粉。
另外,用户还可以清洁打印头和打印机滚筒,确保打印质量。
3. 纸张堆积纸张堆积是复印机使用过程中常见的问题之一。
当纸张堆积时,用户应立即停止使用复印机,并清理纸张。
在清理纸张过程中,用户应注意不要用力过大,以免造成进一步的损坏。
4. 打印速度慢打印速度慢是用户使用复印机时常常遇到的问题之一。
这可能是由于复印机内存不足所导致的。
用户可以考虑增加复印机的内存容量,以提高打印速度。
5. 无法连接网络有时候,用户可能会遇到复印机无法连接网络的情况。
这可能是由于网络设置不正确所引起的。
用户可以检查网络设置,并根据用户手册中的网络设置指南进行操作。
三、预防措施除了对于常见故障的解决方法外,用户还可以采取一些预防措施,以减少复印机故障的发生。
1. 定期保养定期保养是保持复印机长期稳定运行的重要步骤。
用户可以定期清洁复印机内部的灰尘和杂质,以确保复印机的正常工作。
2. 注意环境复印机的工作环境也会对其性能产生影响。
用户应将复印机放置在干燥、通风良好的地方,并远离高温、潮湿和尘埃等环境。
3. 正确使用用户在使用复印机时应遵循正确的操作步骤,并避免使用损坏的纸张或墨粉。
此外,用户还应避免频繁开关复印机电源,以免对其造成损坏。
东芝复印机维修手册
东芝复印机维修手册东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印允镜鼻爸担?自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出---------------- ----------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0---------- 79--当前PM计数显示----范围: 0~999,999 缺省值=0---- 当79显示的数值达到69设定的数值时保养信号出现,重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0~255 标准1282 手动曝光调整154% 范围0~255 标准1283 手动曝光调整50% 范围0~255 标准1284 手动曝光调整200% 范围0~255 标准1285 自动曝光调整100% 范围0~255 标准1286 自动曝光调整154% 范围0~255 标准1287 自动曝光调整50% 范围0~255 标准1288 自动曝光调整200% 范围0~255 标准12814 图像曝光调整100% 范围0~255 标准12815 图像曝光调整154% 范围0~255 标准12816 图像曝光调整50% 范围0~255 标准12817 图像曝光调整200% 范围0~255 标准12838 栅偏压输出范围0~255 标准12839 转印电压调整范围0~255 标准12840 分离偏压调整范围0~255 标准12842 栅偏压调整范围0~255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0~255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128-------- 2--手动154%曝光量调整----范围: 0~255, 缺省值=128-------- 3--手动50%曝光量调整----范围: 0~255, 缺省值=128-------- 4--手动200%曝光量调整----范围: 0~255, 缺省值=128-------- 5--自动100%曝光量调整----范围: 0~255, 缺省值=128-------- 6--自动154%曝光量调整----范围: 0~255, 缺省值=128-------- 7--自动50%曝光量调整----范围: 0~255, 缺省值=128-------- 8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128-------- 15--照片154%曝光量调整--范围: 0~255, 缺省值=128-------- 16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------ C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------ C41--电源接通时,定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在(CH,AJ)模式时,光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1(第2张在原稿传输部分)卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时,同时按下:“CLEAR/STOP”和“8”键,会显示以下错误码:1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸(旁送LED亮)E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC 供纸之后?2.在供纸部分卡纸错误代码内容备考 E14下纸盒卡纸(PFU)纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考 E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1(第2张原稿在供纸部分卡纸)4。
东芝181复印机怎么换鼓芯及充电格栅漏电维修?
东芝181复印机怎么换⿎芯及充电格栅漏电维修?现象:天⽓潮湿时复印,刚进纸,就停⽌作业。
⾯板显⽰扳⼿故障,注意不是卡纸。
硒⿎上均匀沾满⼀层墨粉。
原因:复印机充电格栅两端漏电。
解决⽅法:拆开,清洗⼲净,在两端⽤透明胶包裹,⼀般能解决此故障,如不⾏,需更换新组件。
⼀、换⿎芯
1、打开前盖,打开侧盖,卸下墨粉盒。
拆A/B两处螺丝和C处排线。
2、取下⿎总成,拆A/B两处螺丝,C处排线;左边D处卡扣;右边E处排线。
3、向前抽动A,分离硒⿎和墨盒。
4、转动硒⿎卡扣,取下硒⿎。
5、注意不要弄丢另外⼀侧塑料垫⽚。
⼆、维修格栅漏电
松开弹簧,清洗格栅。
⽤透明胶包裹两端。
我们⼀共解决了两个问题,⼤家根据需要选择⾃⼰要⽤的即可。
1、东芝181复印机⿎芯拆解图。
2、维修充电格栅漏电故障。
以上就是东芝181复印机换⿎芯及充电格栅漏电维修技巧,希望⼤家喜欢,请继续关注。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

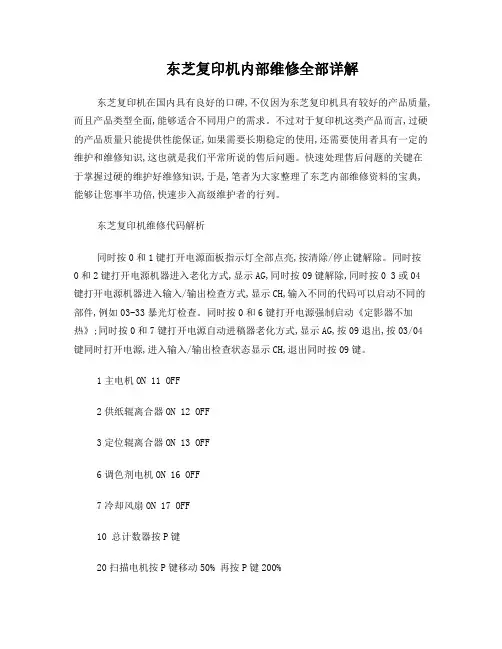

东芝复印机内部维修全部详解东芝复印机在国内具有良好的口碑,不仅因为东芝复印机具有较好的产品质量,而且产品类型全面,能够适合不同用户的需求。
不过对于复印机这类产品而言,过硬的产品质量只能提供性能保证,如果需要长期稳定的使用,还需要使用者具有一定的维护和维修知识,这也就是我们平常所说的售后问题。
快速处理售后问题的关键在于掌握过硬的维护好维修知识,于是,笔者为大家整理了东芝内部维修资料的宝典,能够让您事半功倍,快速步入高级维护者的行列。
东芝复印机维修代码解析同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除。
同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除,同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查。
同时按0和6键打开电源强制启动《定影器不加热》;同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出,按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键。
1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05,打开电源开关,面板显示 AJ,键入调整模式 N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印。
0 TD传感器自动调整。
键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
显示值=24(2.4±0.5v),按插入键存入内存,按09退出,退出自诊断 05 模式:键入 "09"。
清除保养信号 -同时按08,打开电源开关,面板显示 AD,键入调整模式 N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0 --79--当前PM计数显示----范围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现,重新设定保养周期可消除保养信号,退出自诊断 08 设定模式:键入 "09" 。
关于此项的补充0+5开机。
东芝复印机部分调整代码1 手动曝光调整 100% 范围0~255 标准1282 手动曝光调整 154% 范围0~255 标准1283 手动曝光调整 50% 范围0~255 标准1284 手动曝光调整 200% 范围0~255 标准1285 自动曝光调整 100% 范围0~255 标准1286 自动曝光调整 154% 范围0~255 标准1287 自动曝光调整 50% 范围0~255 标准1288 自动曝光调整 200% 范围0~255 标准12814 图像曝光调整 100% 范围0~255 标准12815 图像曝光调整 154% 范围0~255 标准12816 图像曝光调整 50% 范围0~255 标准12817 图像曝光调整 200% 范围0~255 标准12838 栅偏压输出范围0~255 标准12839 转印电压调整范围0~255 标准12840 分离偏压调整范围0~255 标准12842 栅偏压调整范围0~255 标准12849 自动曝光自动调整50 自动墨粉调整设置成 2490 自动墨粉调整范围0~255 标准128 (表示自动墨粉传感器的调整量) 0+8开机69 PM计数器设置方式 0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值 0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255,缺省值=1282--手动154%曝光量调整 ----范围: 0~255,缺省值=1283--手动 50%曝光量调整----范围: 0~255,缺省值=1284--手动200%曝光量调整----范围: 0~255,缺省值=1285--自动100%曝光量调整----范围: 0~255,缺省值=1286--自动154%曝光量调整----范围: 0~255,缺省值=1287--自动 50%曝光量调整----范围: 0~255,缺省值=1288--自动200%曝光量调整 ----范围: 0~255,缺省值=128 ----9--曝光量上限调整----范围: 0~255,缺省值=25510--曝光量下限调整----范围: 0~255,缺省值=014--照片100%曝光量调整----范围: 0~255,缺省值=12815--照片154%曝光量调整 --范围: 0~255,缺省值=12816--照片 50%曝光量调整 --范围: 0~255,缺省值=12817--照片200%曝光量调整 ----范围: 0~255,缺省值=128----C1--主电机锁住C21--光学系统没能完成初始化,光学系统锁住C26--曝光灯烧坏C32--开箱(UA)TD传感器自动调整失败C41--电源接通时,定影热敏电阻异常或者定影灯开路C43--在预热期间,或者在预热完成后定影热敏电阻异常C44--在预热期间,或者在预热完成后定影灯开路C54--分页器-和主CPU通信错误C55--自动进稿器ADF-和主CPU通信错误C71--ADF主电机锁住C72--由定位传感器检测出的不良调整C73--EEPROM初始化不良C81--分页器输纸电机异常C82--分页器斗移位电机异常C83--分页器上限错误C84--分页器下限错误C85--分页器原位传感器错误C86--分页器移位传感器错误C94--在(CH,AJ)模式时,光学系统没能完成初始化,光学系统锁住E1--机内卡纸 -E2--定影附近卡纸 -E3--电源ON时有纸保留在复印机内 -E4--复印期间前门盖被打开 -E5--对位辊附近卡纸 -E14--下纸盒进纸卡纸 -E71--ADF原稿进稿部分卡纸 -E72--ADF原稿传输部分卡纸 -E73--ADF原稿排出部分卡纸 -E75--ADF 2合1(第2张在原稿传输部分)卡纸 -E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器 -E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器 -1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时,同时按下:“CLEAR/STOP”和“8”键,会显示以下错误码:1.复印机纸路卡纸错误代码内容备考E01 复印机机体内卡纸包括旁送卡纸(旁送LED亮)E02 定影器附近卡纸E03 打开电源时机内卡纸E05 未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸2.在供纸部分卡纸错误代码内容备考E14 下纸盒卡纸(PFU)纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71 在ADF原稿供纸部分卡纸E72 在ADF原稿传输部分卡纸E73 在ADF原稿排纸部分卡纸E75 2合1(第2张原稿在供纸部分卡纸)4.在分页器传输路径卡纸错误代码内容备考E81 在分页器传输路径中纸张延迟堵塞纸张未到达传感器入口E82 在分页器传输路径中纸张停滞堵塞纸张停留在传感器入口5.复印机驱动系统请求检修错误代码内容备考C01 主电机工作异常6.光学系统请求检修错误代码内容备考C21 光学系统初始化错误扫描、镜头或反光镜工作异常C26 检测到曝光灯烧毁7.处理系统请求要检修错误代码内容备考C41 开机时热敏电阻异常或加热器断开C43 在预热期间或复印机已就绪时,热敏电阻异常C44 在预热期间或复印机已就绪时,加热器断开8.有关通讯的请求检修错误代码内容备考C54 分页器和主CPU通讯异常C55 ADF与和主CPU通讯异常9.有关ADF错误代码内容备考C71 ADF主电机锁定ADF堵塞LED闪烁C72 检测到定位调整失败传感器ADF堵塞LED闪烁C73 EEROM初始化错误ADF堵塞LED闪烁10.有关分页器的请求检修错误代码内容备考C81 纸传输电机异常C82 稿台移动电机异常C83 上限位错误C84 下限位错误C85 初期位置传感器错误C88 复印移动传感器错误11.其它异常现象请求检修错误代码内容备考C94 在特殊方式(CH、AJ)下,光学系统初期化错误内容与C21误码相同08-340 鼓寿命计数值设定(当08-689设为“1”时有效)接受值 0---99999;默认值 168S/208S =27000258s=33000注:当08-355中的数值(鼓计数显示)达到设置值(08-340鼓寿命设置值)的10倍时,“更换鼓”将显示在LCD上当08-340中鼓寿命设置值为0,就不会显示“更换鼓”08-673 鼓想关计数器值清零(当08-689设为“1”时有效)进行08-673的操作后,下列计数值将被清零;08-355 鼓计数显示08-401 鼓寿命计数找复印机维修到中国易修网)东芝复印机部分维修调整代码及使用方法1、更换载体同时按05,打开电源开关,面板显示 AJ,键入调整模式No:按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
显示值=24(2.4±0.5v)[否则用无级变倍键更改到24(2.4±0.5v)],按插入键存入内存,按09退出。
退出自诊断 05 模式:键入 "09"清除保养信号同时按08,打开电源开关,面板显示 AD,键入调整模式No:按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=079--当前PM计数显示----范围: 0~999,999 缺省值=0当79显示的数值达到69设定的数值时保养信号出现,重新设定保养周期可消除保养信号0+5开机东芝复印机部分调整代码1 手动曝光调整 100% 范围0~255 标准1282 手动曝光调整 154% 范围0~255 标准1283 手动曝光调整 50% 范围0~255 标准1284 手动曝光调整 200% 范围0~255 标准1285 自动曝光调整 100% 范围0~255 标准1286 自动曝光调整 154% 范围0~255 标准1287 自动曝光调整 50% 范围0~255 标准1288 自动曝光调整 200% 范围0~255 标准12814 图像曝光调整 100% 范围0~255 标准12815 图像曝光调整 154% 范围0~255 标准12816 图像曝光调整 50% 范围0~255 标准12817 图像曝光调整 200% 范围0~255 标准12838 栅偏压输出范围0~255 标准12839 转印电压调整范围0~255 标准12840 分离偏压调整范围0~255 标准12842 栅偏压调整范围0~255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成 24* 90 自动墨粉调整范围0~255 标准128 (表示自动墨粉传感器的调整量) 0+8开机* 69 PM计数器设置方式 0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值 0-999,999退出自诊断 08 设定模式:键入 "09"。
