单片机的共阴共阳8段码的原理及显示代码
51单片机应用：8只数码管同时显示多个不同字符
51单片机应用：8只数码管同时显示多个不同字符设计要求单片机控制8只数码管，同时显示8个字符。
例如，从左至右显示“”，接着显示“”，在接着显示“”，……“”，“”，分析及方案设计：本题可以采用扩展I/O口或直接用单片机自身的I/O口的方法实现。
为节省硬件设施并使电路连线尽量简单，采用直接使用单片机自身I/O口的方式，8个数码管同时显示数字则需采用动态显示方法，初步设定以P0口给出数码管显示字段，P1口选中某一时刻动态点亮的数码管。
软件设计可以有以下几种方案：a)将全部显示状态列出，放在主程序中不断循环b)将显示状态放入8个数组中，每个状态循环一次后主程序重新开始循环c)只设置两个数组，其中一个取值不变，为正序的从1到8的共阳极数码管段码，另一个数组中的数值不断被修改，即每次显示状态改变的时候都相应改变一次，如从的段码改为的段码。
从上述方案可以看出，若设置太多的数组或列出所有显示状态，程序虽然清晰易懂但占用程序存储空间明显较大，且用delay()函数延时的话会不断占用CPU；用两个数组和两个定时器虽然算法略复杂，但程序可以达到最简化。
详细的方案说明：1)采用数码管动态显示方法。
2)8个数码管由P3控制位选，即决定某一时刻哪一个数码管亮，由P0发出的总线控制显示的段码。
3)定时器T0和T1同时工作，定时时间均为0."5毫秒，采用方式1定时，每次溢出后由软件重装初值。
4)设置中间变量temp，用于不断左移并给P3赋值；数组display[]为code 即取之不变的数组，数组show[]中的取值变化。
5)每次T0计数溢出时，temp左移一次，相应的P3左移一次，数码管由第i 个点亮变为第i+1个点亮，与此同时赋给P0口的值由show[i]变为show[i+1]，达到动态显示的效果。
6)定时器T1也是每0."5毫秒计数溢出一次，但只有到1秒时才执行定时器1中断中修改数组show[]取值的程序，用变量t记录T1溢出的次数，达到200次时数组show[]中的内容开始进行修改并且t清零。
8位共阳极数码管
8位共阳极数码管8位共阳极数码管是一种常见的电子元件，用于显示数字和一些字母。
它由8个发光二极管（LED）组成，每个LED代表一个数字或字母的一部分。
在这篇文章中，我们将详细介绍8位共阳极数码管的工作原理、使用方法和应用领域。
一、工作原理1.1 发光二极管发光二极管是一种半导体器件，它能够将电能转化为光能。
在发光二极管中，当电流通过PN结时，会产生电子和空穴的复合，释放出能量并发出光线。
1.2 共阳极与共阴极8位共阳极数码管有两种接线方式：共阳极和共阴极。
在共阳极连接方式下，所有LED的阳极都连接在一起，并且被称为“公共阳极”，而每个LED的阴极则分别连接到不同的引脚上。
当需要显示某个数字或字母时，只需要给对应位置的LED阴极施加负电压，并且给公共阳极施加正电压即可点亮该位置的LED。
1.3 数码管控制芯片为了方便控制8位共阳极数码管，通常会使用数码管控制芯片。
这种芯片能够将输入的数字或字母转化为相应的LED控制信号，并且通过引脚输出给数码管。
一些常见的数码管控制芯片有MAX7219和TM1638。
二、使用方法2.1 连接电路连接8位共阳极数码管需要注意极性，一般来说，红色线为公共阳极，黑色线为阴极。
在连接时应该先将公共阳极连接到正电源上，然后将每个LED的阴极分别连接到对应的引脚上。
2.2 控制信号控制8位共阳极数码管需要输入相应的数字或字母，并且通过数码管控制芯片转化为LED控制信号。
一些常见的控制信号包括：显示数字0-9和字母A-F、显示小数点等。
三、应用领域3.1 计时器和计数器8位共阳极数码管可以用于计时器和计数器中，用于显示时间、计数值等信息。
3.2 电子秤在电子秤中，8位共阳极数码管可以用于显示重量信息。
3.3 温度计在温度计中，8位共阳极数码管可以用于显示温度信息。
3.4 电子钟在电子钟中，8位共阳极数码管可以用于显示时间信息。
3.5 其他应用除了上述应用领域外，8位共阳极数码管还可以用于各种数字显示、计量、监控等场合。

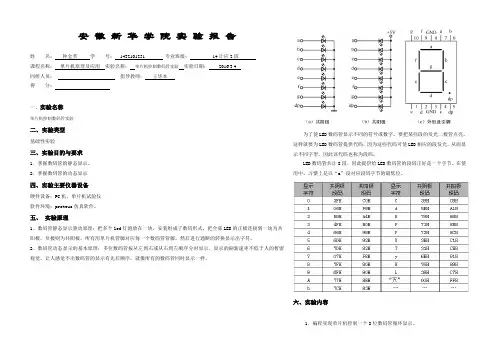

单片机实验报告三
安徽新华学院实验报告姓名：钟金芙学号：1432101251 专业班级：14计应2班课程名称：单片机原理及应用实验名称：单片机控制数码管实验实验日期：2016.3.4 同组人员：指导教师：王华本得分：一、实验名称单片机控制数码管实验二、实验类型基础性实验三、实验目的与要求1．掌握数码管的静态显示。
2．掌握数码管的动态显示四、实验主要仪器设备硬件设备：PC机，单片机试验仪软件环境：proteus仿真软件。
五、实验原理1、数码管静态显示驱动原理：把多个led灯泡放在一块，安装组成了数码形式，把全部LED的正极连接到一块为共阳极，负极则为共阴极，所有用单片机管脚对应每一个数码管管脚，然后进行通断的转换显示出字符。
2、数码管动态显示的基本原理：多位数码管按从左到右或从右到左顺序分时显示，显示的刷新速率不低于人的暂留视觉，让人感觉不出数码管的显示有先后顺序，就像所有的数码管同时显示一样。
为了使LED数码管显示不同的符号或数字，要把某些段的发光二极管点亮，这样就要为LED数码管提供代码，因为这些代码可使LED相应的段发光，从而显示不同字型，因此该代码也称为段码。
LED数码管共计8段。
因此提供给LED数码管的段码正好是一个字节。
在使用中，习惯上是以“a”段对应段码字节的最低位。
六、实验内容1．编程实现单片机控制一个8位数码管循环显示。
2．编程实现单片机控制 2只数码管,静态显示 2个数字“27”。
3．编程实现单片机控制 8 只数码管,滚动显示数字“12345678”。
七、实验步骤实验一：利用单片机控制一个8位数码管先循环显示单个偶数：2、4、6、8 再显示单个奇数：1、3、5、7，如此循环显示。
代码如下：#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define out P0uchar code seg[]={0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0xc0};void delayms(uint);void delayms(uint j){uchar i;for(;j>0;j--){i=250;while(--i);i=249;while(--i); } }void main(void){uchar i;while(1){out=seg[i];delayms(900);i++;if(seg[i]==0x01)i=0;}}生成.hex文件，将文件导入绘制好的电路图中，运行结果如下：实验二：单片机控制2只数码管,静态显示2个数字“27”。

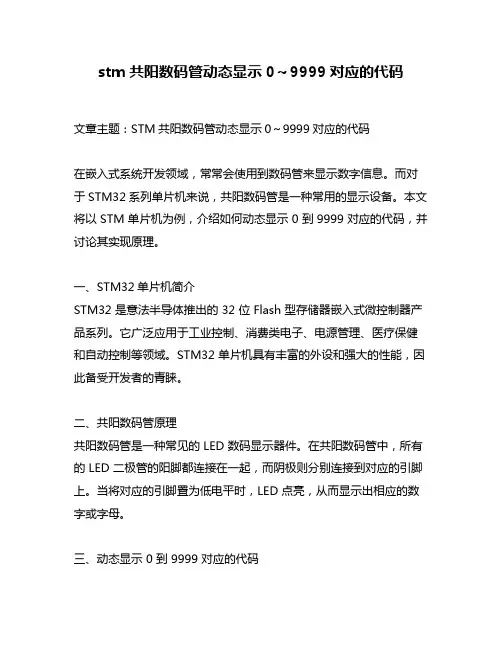

stm共阳数码管动态显示0～9999对应的代码
stm共阳数码管动态显示0～9999对应的代码文章主题：STM共阳数码管动态显示0～9999对应的代码在嵌入式系统开发领域，常常会使用到数码管来显示数字信息。
而对于STM32系列单片机来说，共阳数码管是一种常用的显示设备。
本文将以 STM 单片机为例，介绍如何动态显示 0 到 9999 对应的代码，并讨论其实现原理。
一、STM32单片机简介STM32 是意法半导体推出的 32 位 Flash 型存储器嵌入式微控制器产品系列。
它广泛应用于工业控制、消费类电子、电源管理、医疗保健和自动控制等领域。
STM32 单片机具有丰富的外设和强大的性能，因此备受开发者的青睐。
二、共阳数码管原理共阳数码管是一种常见的 LED 数码显示器件。
在共阳数码管中，所有的 LED 二极管的阳脚都连接在一起，而阴极则分别连接到对应的引脚上。
当将对应的引脚置为低电平时，LED 点亮，从而显示出相应的数字或字母。
三、动态显示 0 到 9999 对应的代码在 STM32 单片机中，动态显示 0 到 9999 对应的代码需要通过定时器和中断的方式来实现。
在初始化阶段，需要设置定时器的时钟周期和中断频率。
然后在中断服务函数中，根据需要显示的数字进行位选和段选操作，以便在共阳数码管上显示出对应的数字。
具体代码如下：```#include "stm32f10x.h"uint8_t dis_buf[4]; // 数码管显示缓存void TIM_Configuration(void){// 设置定时器的时钟周期和中断频率// ...}void NVIC_Configuration(void){// 设置中断优先级和使能// ...}void GPIO_Configuration(void) {// 设置数码管引脚对应 STM32 的引脚 // ...}void Number_Display(uint16_t num) {// 数字分解dis_buf[0] = num / 1000;dis_buf[1] = (num % 1000) / 100; dis_buf[2] = (num % 100) / 10;dis_buf[3] = num % 10;// 依次显示// ...}void TIM2_IRQHandler(void){// 中断服务函数，动态显示数字// ...}int main(void){// 初始化// ...while (1){// 主循环// ...}}```四、个人观点和理解动态显示共阳数码管需要较为复杂的逻辑控制和定时器中断处理，但通过合适的代码编写和优化，可以实现可靠、高效的数字显示效果。
单片机数码管动态显示1234-9999
一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。
三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。
要在数码管上面显示相应的值，就是点亮不同位置的LED。
数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。
一般公共端称作“位选”，控制每一个LED的称为“段选”。
数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。
数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。
因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。
故其频率为晶振频率的1/12。
如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。
定时器有两种工作模式，分别为计数模式和定时模式。
对Px,y 的输入脉冲进行计数为计数模式。
定时模式，则是对MCU的主时钟经过12分频后计数。
因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。
计数器的计数值存放于特殊功能寄存器中。
T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。
下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。
单片机驱动共阳数码管
单片机驱动共阳数码管共阳数码管是一种常用的显示器件，广泛应用于电子设备中。
单片机作为一种重要的嵌入式系统组件，可以通过控制引脚来驱动共阳数码管显示不同的数字和字符。
本文将介绍单片机驱动共阳数码管的原理和实现方法。
一、共阳数码管的原理共阳数码管是由多个发光二极管组成的，每个发光二极管代表一个数字或字符。
共阳数码管的引脚分为两类：共阳极和段选极。
共阳极是共有的正极，通过控制不同的引脚电平来选择需要显示的数字或字符；段选极则是每个发光二极管的负极，通过控制不同的引脚电平来点亮对应的发光二极管。
二、单片机驱动共阳数码管的方法单片机可以通过控制引脚的电平来驱动共阳数码管。
常用的驱动方式有两种：静态驱动和动态驱动。
1. 静态驱动静态驱动是指单片机直接控制共阳数码管的每个段选极，通过设置引脚电平来点亮对应的发光二极管。
这种驱动方式简单直观，但对单片机的IO资源要求较高，适用于需要同时显示多个数码管的场景。
2. 动态驱动动态驱动是指单片机通过逐个扫描共阳数码管的每个共阳极，并在每个扫描周期内设置相应的段选极电平，实现数码管的显示。
这种驱动方式相对静态驱动来说，对单片机的IO资源要求较低，适用于需要显示较多数码管的场景。
三、单片机驱动共阳数码管的代码实现以下是一个简单的示例代码，演示了如何使用单片机来驱动共阳数码管显示数字0-9。
```C#include <reg52.h>#define SEG_A P0 // 段选极引脚定义#define SEG_B P1#define SEG_C P2#define SEG_D P3void delay(unsigned int t) {while(t--);}void main() {unsigned char segCode[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; // 数字0-9的段选码while(1) {for(unsigned char i=0; i<10; i++) { // 依次显示数字0-9SEG_A = segCode[i]; // 设置段选极电平delay(10000); // 延时一段时间}}}```以上代码中，通过循环依次设置段选极的电平来显示数字0-9。
单片机数码管显示原理
单片机数码管显示原理
单片机数码管显示原理是通过单片机控制数码管的开关状态，对数码管进行二进制编码，从而实现数字的显示。
数码管通常由七段显示器组成，每个七段显示器可以显示数字0-9以及一些字母和符号。
单片机通过控制数码管的每个段的开关状态，实现数字的显示。
数字需要通过二进制编码来表示，每个数码管的七段显示器上的每个段都有一个对应的二进制编码。
单片机通过将数字转换为对应的二进制编码，控制数码管的开关状态，从而实现数字的显示。
在编写单片机程序时，需要根据数码管的类型和接口特性，选择合适的端口和波特率等参数，以确保数字的正确显示。
- 1 -。
单片机 1个八段数码管循环显示0-f 汇编语言
【概述】单片机是一种集成了微处理器、存储器和输入输出设备的微型计算机系统，广泛应用于电子产品中。
八段数码管是一种常见的显示器件，可以显示0-9和A-F共16个字符。
本文将以汇编语言为例，介绍如何利用单片机控制一个八段数码管循环显示0-F的过程。
【正文】1. 了解八段数码管八段数码管是由8个LED灯组成，可以显示16种不同的字符。
每个LED代表一个数码，通过控制LED的亮灭来显示相应的字符。
在汇编语言中，我们可以通过控制单片机的输出引脚来实现对八段数码管的控制。
2. 开发环境准备我们需要准备好单片机的开发环境，包括单片机开发板、编程软件等。
常用的单片机有51系列、AVR系列等，在使用之前需要熟悉其指令集和寄存器等相关知识。
3. 控制八段数码管在汇编语言中，我们可以通过对单片机的输出引脚进行控制来操作八段数码管。
具体的操作包括设置引脚状态、发送数据等。
通过编写相应的汇编语言程序，我们可以实现循环显示0-F的功能。
4. 编写汇编语言程序我们需要定义八段数码管每个数字对应的LED亮灭状态。
在主程序中编写循环语句，通过不断改变LED的状态来实现循环显示的效果。
在编写程序时，需要考虑到八段数码管的工作原理和时序要求，以确保程序的稳定性和准确性。
5. 调试和优化在编写完汇编语言程序后，我们需要进行调试和优化。
通过单步调试等手段来检查程序的运行情况，找出可能存在的问题。
可以根据实际情况对程序进行优化，提高程序的执行效率和稳定性。
6. 实际应用完成汇编语言程序的编写和调试后，我们可以将程序烧录到单片机中进行测试。
通过连接八段数码管和单片机的引脚，我们可以观察到八段数码管循环显示0-F的效果。
这个简单的实例展示了如何利用汇编语言控制八段数码管，为我们进一步深入了解单片机的应用奠定了基础。
【总结】通过本文的介绍，我们了解了如何利用汇编语言控制单片机实现八段数码管的循环显示。
汇编语言作为一种底层语言，对于理解单片机的工作原理和功能有着重要的作用。
单片机的共阴共阳8段码的原理及显示代码
数码管之共阴极与共阳极编码
（1）一个数码管有八段：A,B,C,D,E,F ,G,H,DP，即由八个发光二极管组成；
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；
故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管
（2）其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的
（3）它在程序中的应用是用一个八位二进制数表示,A为最低位，...，F为最高位（第八位）
（4）共阳极：
位选为高电平（即1）选中数码管,
各段选为低电平（即0接地时）选中各数码段,
由0到f的编码为:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共阴极：
位选为低电平（即0）选中数码管,
各段选为高电平（即1接+5V时）选中各数码段,
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};。
八位共阴极数码管编码
八位共阴极数码管编码
八位共阴极数码管是一种常见的数码显示器件，它由八个LED
数码管组成，每个数码管可以显示数字0-9。
编码是指将数字转换
为对应的LED亮灭模式，以下是八位共阴极数码管的常见编码方式：
1. 共阴极数码管的编码方式是通过控制各个LED的阳极或阴极
来实现数字的显示。
在八位共阴极数码管中，每个数码管有七个段（a-g）和一个小数点（dp）。
2. 数字0的编码方式是abcdef，即a、b、c、d、e、f段同时
点亮，dp段熄灭。
3. 数字1的编码方式是bc段同时点亮，其余段熄灭。
4. 数字2的编码方式是abged段同时点亮，c和f段熄灭。
5. 数字3的编码方式是abcdg段同时点亮，e和f段熄灭。
6. 数字4的编码方式是bcfg段同时点亮，a、d、e段熄灭。
7. 数字5的编码方式是acdfg段同时点亮，b和e段熄灭。
8. 数字6的编码方式是acdefg段同时点亮，b段熄灭。
9. 数字7的编码方式是abc段同时点亮，d、e、f、g段熄灭。
10. 数字8的编码方式是abcdefg段同时点亮。
11. 数字9的编码方式是abcdfg段同时点亮，e段熄灭。
以上是八位共阴极数码管常见的数字编码方式。
通过控制各个
段的亮灭状态，可以显示不同的数字。
需要注意的是，具体的编码
方式可能会因不同的数码管厂商而有所差异，以上是一种常见的编
码方式，但并不代表所有八位共阴极数码管都是如此编码。
硬件实验6 八段数码管显示实验
硬件实验6 八段数码管显示实验1.实验目的1)了解数码管实现显示字符的7段码编制方法；2)掌握查表法获得0-F的7段码的方法；3)掌握静态显示和动态显示的原理，硬件连接方式和程序编写方法。
2.预习要求1)了解数码管静态显示和动态显示接口电路的设计方法和特点；2)了解数码管动态显示的程序设计方法；3)理解运用串行口工作方式0扩展I/O连接数码管的方法；4)认真预习本节实验内容，设计实验硬件连接电路，编写实验程序。
3.实验说明1)LED数码管显示原理8段LED数码管有共阴极和共阳极两种结构。
对于共阴数码管，其8个LED的阴极连接在一起作为公共COM端；而共阳数码管中8个LED的阳极连接在一起作为公共COM端。
共阴数码管显示的必要条件是其COM端接地或接具有较大灌电流能力的输入端口，此时当某个发光二级管的阳极为高电平时，该发光二极管点亮；共阳数码管显示的必要条件是共阳极接电源或具有较强电流输出能力的输出端口，此时当某个发光二极管的阴极接低电平时，该发光二级管被点亮。
2)LED数码管显示方式A．静态显示方式静态显示的特点是每个数码管需要一个具有锁存功能的8位输出口，用来锁存待显示的段码。
将要显示数的7段码输出到端口，数码管就会显示并一直保持到接收到新的显示段码为止。
静态显示的优点：显示程序简单，占用CPU时间少。
但当数码管数量较多时，就需要外扩较多的输出端口，因此静态显示的缺点是占用硬件资源多，成本较高。
B．动态显示方式动态显示的特点是将多个数码管的相应段码线连在一起，接到一个8位输出端口，该端口称为段码输出口；同时将各个（如8个）数码管的COM端连接到一个8位输出端口，该端口称为位控输出口。
这样的连接使得8个数码管只要2个输出端口就可以实现控制，大大简化硬件电路。
但是由于多个数码管的段码是连在一起的，所以需要结合位控信号，分时输出不同数码管上显示的7段码，即需要采用动态显示扫描，轮流向段码输出口输出段码和向位控输出口输出位选信号，并进行1～2ms的短时延时；8个数码管轮流输出一遍后，约20ms后，就要进行一次显示刷新，这样才能利用发光管的余辉和人眼视觉暂留作用，得到全部数码管同时稳定显示的效果。
单片机(共阴 共阳)字型码大全
单片机LED共阳极段码表【0-F】DB 0c0H,0f9H,0a4H,0b0H,99H,92H,82H,0f8H [0-7]DB 80H,90H,88H,83H,0c6H,0a1H,86H,8eH [8-F]LED共阳极数码管码段（带小数点）：{0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10,0x08,0x03,0x66,0x21,0x06,0x0 e,0x0c,0x09,0x11}分别代表0 ，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F，P，H，Y单片机LED共阴极段码表【0-F】DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H [0-7]DB 7FH,6FH ,77H,7CH,39H,5EH,79H,71H,76H [8-F]LED共阴极数码管码段（带小数点）：{0xbf ,0x86,0xdb,0xcf, 0xeb,0xed,0xfd, 0x87, 0xff, 0xef, 0xf7,0xfc,0x99,0xde,0xf9, 0xf1,0xf3,0xf6,0xee}分别表示0 ，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F，P，H，Y阅读(3276)|评论(2)①ADC0809 内部带有输出锁存器，可以与AT89S51 单片机直接相连。
②初始化时，使ST 和OE信号全为低电平。
③送要转换的哪一通道的地址到A，B，C 端口上。
④在ST 端给出一个至少有100ns 宽的正脉冲信号。
⑤是否转换完毕，我们根据EOC 信号来判断。
⑥当EOC变为高电平时，这时给OE 为高电平，转换的数据就输出给单片机了。
AD0809的启动方式为脉冲启动方式，启动信号START启动后开始转换，EOC 信号在START 的下降沿10us后才变为无效的低电平。
这要求查询程序待EOC无效后再开始查询，转换完成后，EOC 输出高电平，再由OE 变为高电平来输出转换数据。
共阴极8段数码管
共阴极8段数码管
共阴极 8 段数码管是一种电子显示器件，通常用于显示数字或符号。
它由 8 个发光二极管组成，其中 7 个长条形的发光管排列成“日”字形，另一个点形的发光管在数码管显示器的右下角作为显示小数点用。
共阴极数码管的阴极连接到一起，当某个发光二极管的阳极为高电平时，发光二极管点亮，相应的段被显示。
共阳极数码管的阳极连接在一起，公共阳极接 5V，当某个发光二极管的阴极接低电平时，该发光二极管被点亮，相应的段被显示。
数码管显示器广泛应用于计算机、电子仪器、数字时钟等领域。
它们可以通过控制电压和电流来点亮不同的发光二极管，从而实现数字或符号的显示。
8位数码管介绍原理
1、什么是8位数码管？8段数码管属于LED发光器件的一种。
LED发光器件一般常用的有两类：数码管和点阵。
8段数码管又称为8字型数码管，分为8段：A、B、C、D、E、F、G、P。
其中P为小数点。
数码管常用的有10根管脚，每一段有一根管脚，另外两根管脚为一个数码管的公共端，两根之间相互连通，如图所示：图一 LED的管脚和电路原理从电路上，数码管又可分为共阴和共阳两种。
2、8段数码管是如何显示单片机数据的？用单片机驱动LED数码管有很多方法，按显示方式分，有静态显示和动态显示。
首先介绍静态显示方法。
静态显示就是显示驱动电路具有输出锁存功能，单片机将所有要显示的数据送出后就不再控制L ED，直到下一次显示时再传送一次新的显示数据。
静态显示的数据稳定，占用的CPU时间少。
静态显示中，每一个显示器都要占用单独的具有锁存功能的I/O接口，该接口用于笔划段字型代码。
这样单片机只要把要显示的字形代码发送到接口电路，该字段就可以显示发送的字形。
要显示新的数据时，单片机再发送新的字形码。
另一种方法是动态扫描显示。
动态扫描方法是用其接口电路把所有显示器的8个笔画段a-h同名端连在一起，而每一个显示器的公共极COM各自独立的受I/O线控制。
CPU向字段输出口送出字形码时，所有显示器接收到相同的字形码，但究竟是哪个显示器亮，则取决于CO M段，而这一段是由I/O控制的，由单片机决定何时显示哪一位了。
动态扫描用分时的方法轮流控制各个显示器的C OM端，使各个显示器轮流点亮。
在轮流点亮扫描过程中，每位显示器的点亮时间极为短暂，但由于人的视觉暂留现象及发光二极管的余晖效应，给人的印象就是一组稳定的显示数据。
3、单片机动态驱动4位数码管介绍：采用一片CD4511来驱动4个L E D数码管，单片机给CD4511一个BCD码。
数码管之共阴极与共阳极编码
（1）一个数码管有八段：A,B,C,D,E,F ,G,H,DP，即由八个发光二极管组成；之南宫帮珍创作
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；
故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管
（2）其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是分歧的
（3）它在程序中的应用是用一个八位二进制数暗示,A为最低位，...，F为最高位（第八位）
（4）共阳极：
位选为高电平（即1）选中数码管,
各段选为低电平（即0接地时）选中各数码段,
由0到f的编码为:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共阴极：
位选为低电平（即0）选中数码管,
各段选为高电平（即1接+5V时）选中各数码段, uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};。
数码管之共阴极与共阳极编码
（1）一个数码管有八段：A,B,C,D,E,F ,G,H,DP，即由八个发光二极管组成；之蔡仲巾千创作
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；
故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管
（2）其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是分歧的
（3）它在程序中的应用是用一个八位二进制数暗示,A为最低位，...，F为最高位（第八位）
（4）共阳极：
位选为高电平（即1）选中数码管,
各段选为低电平（即0接地时）选中各数码段,
由0到f的编码为:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共阴极：
位选为低电平（即0）选中数码管,
各段选为高电平（即1接+5V时）选中各数码段, uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};。
八段共阴极闹钟代码
八段共阴极闹钟代码1. 介绍八段共阴极闹钟是一种常见的电子产品，用于测量和显示时间。
它由八个共阴极数码管和相应的电路组成。
本文将介绍如何编写八段共阴极闹钟的代码。
2. 硬件要求编写八段共阴极闹钟代码之前，需要准备以下硬件：•Arduino开发板•八段共阴极数码管•共阴极数码管驱动电路•杜邦线确保以上硬件设备连接正确并能正常工作。
3. 软件环境搭建在开始编写八段共阴极闹钟代码之前，需搭建好软件环境。
按照以下步骤进行：1.下载并安装Arduino IDE，官网地址为：[。
2.打开Arduino IDE，选择合适的开发板以及端口。
3.在工具栏中选择“库管理器”，搜索并安装名为“SevSeg”的库。
该库可用于驱动八段共阴极数码管。
完成以上步骤后，软件环境搭建完毕。
4. 编写代码根据以下示例代码，编写八段共阴极闹钟的代码：#include <SevSeg.h>SevSeg sevseg; // 声明SevSeg对象void setup() {byte numDigits = 4; // 数码管位数byte digitPins[] = { 10, 11, 12, 13 }; // 数码管引脚，从左往右依次为D1~D4byte segmentPins[] = { 2, 3, 4, 5, 6, 7, 8, 9 }; // 段码引脚，从上往下依次为A~G、DPbool resistorsOnSegments = true;bool updateWithDelaysIn = true;bool leadingZeros = false;bool disableDecPoint = false;sevseg.begin(COMMON_CATHODE, numDigits, digitPins, segmentPins, resistorsOnS egments,updateWithDelaysIn, leadingZeros, disableDecPoint);sevseg.setBrightness(90); // 设置数码管亮度，范围0~100}void loop() {unsigned long currentTime = millis(); // 获取当前时间int seconds = currentTime / 1000; // 将时间转换为秒sevseg.setNumber(seconds, 0); // 在第一个数码管显示秒数sevseg.refreshDisplay(); // 刷新数码管显示}5. 代码解析上述代码主要分为两部分：setup()和loop()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数码管之共阴极与共阳极编码
（1）一个数码管有八段：A,B,C,D,E,F ,G,H,DP，即由八个发光二极管组成；
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；
故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管
（2）其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的
（3）它在程序中的应用是用一个八位二进制数表示,A为最低位，...，F为最高位（第八位）
（4）共阳极：
位选为高电平（即1）选中数码管,
各段选为低电平（即0接地时）选中各数码段,
由0到f的编码为:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共阴极：
位选为低电平（即0）选中数码管,
各段选为高电平（即1接+5V时）选中各数码段,
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};。
