电气接线图怎么看？电气接线图识读方法和步骤

电气接线图怎么看？电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

电气图的识读

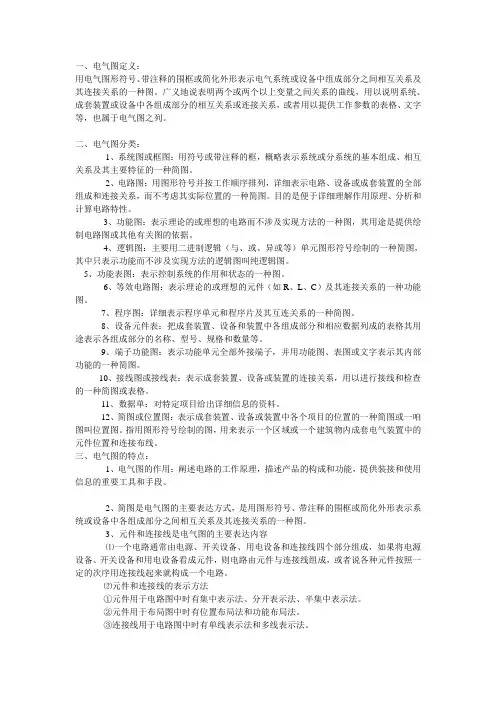

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

11、数据单：对特定项目给出详细信息的资料。

12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。

指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。

三、电气图的特点：1、电气图的作用：阐述电路的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。

2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

如何识读电气图纸？

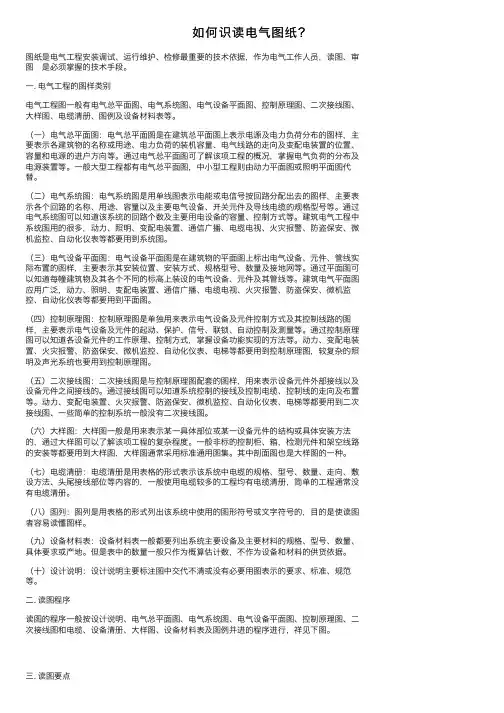

如何识读电⽓图纸？图纸是电⽓⼯程安装调试、运⾏维护、检修最重要的技术依据，作为电⽓⼯作⼈员，读图、审图是必须掌握的技术⼿段。

⼀. 电⽓⼯程的图样类别电⽓⼯程图⼀般有电⽓总平⾯图、电⽓系统图、电⽓设备平⾯图、控制原理图、⼆次接线图、⼤样图、电缆清册、图例及设备材料表等。

（⼀）电⽓总平⾯图：电⽓总平⾯图是在建筑总平⾯图上表⽰电源及电⼒负荷分布的图样，主要表⽰各建筑物的名称或⽤途、电⼒负荷的装机容量、电⽓线路的⾛向及变配电装置的位置、容量和电源的进户⽅向等。

通过电⽓总平⾯图可了解该项⼯程的概况，掌握电⽓负荷的分布及电源装置等。

⼀般⼤型⼯程都有电⽓总平⾯图，中⼩型⼯程则由动⼒平⾯图或照明平⾯图代替。

（⼆）电⽓系统图：电⽓系统图是⽤单线图表⽰电能或电信号按回路分配出去的图样，主要表⽰各个回路的名称、⽤途、容量以及主要电⽓设备、开关元件及导线电缆的规格型号等。

通过电⽓系统图可以知道该系统的回路个数及主要⽤电设备的容量、控制⽅式等。

建筑电⽓⼯程中系统图⽤的很多，动⼒、照明、变配电装置、通信⼴播、电缆电视、⽕灾报警、防盗保安、微机监控、⾃动化仪表等都要⽤到系统图。

（三）电⽓设备平⾯图：电⽓设备平⾯图是在建筑物的平⾯图上标出电⽓设备、元件、管线实际布置的图样，主要表⽰其安装位置、安装⽅式、规格型号、数量及接地⽹等。

通过平⾯图可以知道每幢建筑物及其各个不同的标⾼上装设的电⽓设备、元件及其管线等。

建筑电⽓平⾯图应⽤⼴泛，动⼒、照明、变配电装置、通信⼴播、电缆电视、⽕灾报警、防盗保安、微机监控、⾃动化仪表等都要⽤到平⾯图。

（四）控制原理图：控制原理图是单独⽤来表⽰电⽓设备及元件控制⽅式及其控制线路的图样，主要表⽰电⽓设备及元件的起动、保护、信号、联锁、⾃动控制及测量等。

通过控制原理图可以知道各设备元件的⼯作原理、控制⽅式，掌握设备功能实现的⽅法等。

动⼒、变配电装置、⽕灾报警、防盗保安、微机监控、⾃动化仪表、电梯等都要⽤到控制原理图，较复杂的照明及声光系统也要⽤到控制原理图。

电气图的识读方法和步骤

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

电气原理图的识读

电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。

在识读电气原理图时，需要注意不要只看标题，而要仔细阅读每个元件的符号、连线以及注释等信息。

以下是一些建议以帮助理解电气原理图。

首先，要了解电气符号的含义。

电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。

每个符号代表不同的电气元件，需要通过学习和掌握这些符号的含义来理解原理图。

其次，要注意连线的走向和表示方式。

线的走向通常代表了电流的流动方向，例如水平线表示电流的平行流动，垂直线表示电流的垂直流动。

连线中的箭头则表示电流的流向。

此外，还需要注意连线的交叉、并联、串联等连接方式，以便正确理解电路的结构。

另外，注释也是理解电气原理图的重要线索。

注释可以包括元件的名称、数值、工作条件等信息。

通过仔细阅读注释，可以了解到具体元件的功能和特性，从而更好地理解整个电路的工作原理。

总之，在识读电气原理图时，不要只关注标题，而要全面了解每个元件的符号、连线和注释等信息。

通过掌握符号的含义、理解连线的走向和表示方式，以及仔细阅读注释，可以更好地理解电气原理图并应用于实际工程中。

电气原理图常用图形及文字符号识读 ppt课件

文字符号：FR（FH）
用途：主要用于电动机的过载保护，配合接触器使用。
8
3、中间继电器
名称：中间继电器图形符号：
PPT课件
文字符号：KA
用途：中继继电器的触点容量小，允许通过的电流小，一般用于控制电路的接点扩展。
9
4、按钮
名称：按钮图形符号：
PPT课件
文字符号：SB（SBS）
用途：按下时接通或断开控制回路，松开时复位。常用的有红色、绿色、蓝色、黑色等。
无热保护断路器
PPT课件
21
三、岸桥原理图中电气符号识读
电压等级互感器变比
电流互感器
PPT课件
22
变压器
器件编号器件型号
接触器主触头所在柜号器件编号线圈所在位置
器件型号
接触器
PPT课件
23
屏蔽电缆屏蔽层
断路器辅助触点
热敏电阻
器件编号
断路器电磁脱扣回路
PPT课件
24
中间继电器线圈
中间继电
器的辅助触点
带漏电保护的断路器
PPT课件
蒋彦龙 2016.06.28
25
12
7、行程开关
名称：行程开关（限位开关）图形符号：
PPT课件
文字符号： SQ 用途：有多个档位，多组触点，不同档位对应不同的触点接通或断开。用于控制电路的快速切换，实现不同的控制功能。
13
