什么叫变压器的不平衡电流
分析变电站主变压器差动保护的不平衡电流产生的原因
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护变电站主变压器安全运行的重要装置之一，它能够对变压器进行差动保护，及时发现和处理变压器内部出现的故障。
不平衡电流是造成差动保护误动作的常见原因之一。
本文将从不平衡电流产生的原因进行分析，以便更好地深入了解主变压器差动保护故障的成因。
1. 主变压器内部故障主变压器内部的故障是导致不平衡电流产生的主要原因之一。
当主变压器出现短路、接地故障或绕组内部接触不良等故障时，容易导致不同相之间电流不平衡。
在绕组短路时，故障相的电流会明显大于正常相的电流，这样就会导致差动保护误动作。
主变压器内部故障是造成不平衡电流的主要原因之一。
2. 绕组接地故障3. 负载不平衡主变压器负载不平衡也是导致不平衡电流产生的原因之一。
在负载不平衡的情况下，变压器各相的负载不一样，导致各相电流不平衡。
特别是在大型工业用电场合，负载不平衡现象十分常见，这就需要主变压器差动保护对不平衡电流进行准确判断，避免误动作。
4. 谐波的影响电网中存在谐波也是导致不平衡电流产生的一个重要原因。
当电网中存在谐波时，会引起主变压器内部的不平衡电流，尤其当谐波电流通过绕组时，会产生非对称的磁场，导致不同相之间的电流不平衡，从而影响差动保护的灵敏度和可靠性。
不平衡电流是主变压器差动保护误动作的一个常见问题。
主要原因包括主变压器内部故障、绕组接地故障、负载不平衡和谐波的影响。
对这些产生不平衡电流的原因进行深入分析，可以为差动保护的改进提供一些借鉴和参考，进一步提高其灵敏度和可靠性。
浅谈对变压器差动保护不平衡电流的认识
浅谈对变压器差动保护不平衡电流的认识摘要:差动保护是变压器的主保护。
但在实际运行中,产生了不平衡电流降低了保护的灵敏度,有时会产生误动作现象。
本文分析了差动保护不平衡电流产生的原因,并提出有效的防范措施。
关键词:差动保护不平衡电流影响措施引言在旗县农电局66千伏变电所中,差动保护是变压器的主保护。
理论上,当变压器两侧电流互感器的极性相同时,把电流互感器不同极性的二次端子相连,差动继电器的工作线圈并联在电流互感器的二次端子上,此时变压器两侧的二次电流大小相等,方向相反,通过继电器中的电流为零,差动继电器将不会动作。
但是在实际运行时,由于各种因素产生了不平衡电流,因而降低了保护的灵敏度,有时会产生误操作现象。
因此通过了解变压器差动保护工作原理,分析差动保护不平衡电流产生的原因,找出有效的防范措施,提高差动保护动作的灵敏度性,对确保变压器的安全稳定运行很有必要。
1 不平衡电流产生的原因及其对差动保护的主要影响和消除方法(1)变电所主变压器基本采用Yd11的接线方式,其两侧电流的相位差为30度,所以会在差动继电器中产生不平衡电流。
消除这种不平衡电流影响的最好方法是采用相位补偿法,通常将变压器的高压侧的三个电流互感器接成三角形,将变压器低压侧的三个电流互感器接成星形,通过调整互感器出线联接方式可使二次电流的相位相同。
但是经过相位调整后,在高低压侧的电流幅值出现了偏差,差动电流增大。
为了保证在正常运行情况下差动回路中电流近似为零,常通过将该侧电流互感器的电流乘以个系数,尽可能与另一侧的电流相近,使差动电流维持在最小水平。
这是消除不平衡电流的一种常用方法。
(2)变压器的励磁涌流也会产生不平衡电流。
变压器空载投入运行时,由于变压器的铁芯非常饱和,励磁电流将剧烈增大,这时出现可达额定电流8倍左右的励磁涌流。
励磁涌流的大小与回路的阻抗、变压器的容量和铁芯性质等有关系,变压器容量越大,涌流倍数反而越小。
另一方面,励磁涌流中含有二次谐波分量和大量的非周期分量,非周期分量都是偏到时间轴的一边,衰减比较慢。
4.电力变压器的纵联差动保护(二)-不平衡电流及相应措施(课件)
3
nT
二、纵差动保护的不平衡电流及相应措施
2.由变压器两侧电流相位不同而产生的不平衡电流
（2）消除不平衡电流的措施 2）微机保护平衡系数折算法（通过软件实现） 方法是：在微机中，变压器的差动保护利用软件算法对变压
器各侧的相位和幅值进行校正。最常用的算法TA1、TA2全部接成 星形接线，仿照前面所述的常规接线的处理方法，对变压器星型 侧电流按两相电流差处理方式进行相位补偿。
Y A2
I
Y A2
I
BY2－I
Y C2
I
Y B2
I
D c2
I
D a2
I
D b2
I
D c2
I
D a1
a
I
D b1
b
I
D c1
c
I
D a1
I
D a1
变压器△侧：
I
D b1
I
D b1
I
D c1
图3-12 变压器正常运行时 TA一次侧电流向量图
I
D c1
图3-13 变压器正常差流回路 两侧电流向量图
图3-11 YNd11接线变压器纵差动接线图
二、纵差动保护的不平衡电流及相应措施
2.由变压器两侧电流相位不同而产生的不平衡电流
（2）消除不平衡电流的措施
由于变压器高压侧的TA1是三角形接线，流进差动继电器KD3
的电流为TA1的线电流是TA1相电流的 3 倍，即
ICY2
I
Y A2
3I
Y C2
如果要在正常运行时，流进KD3的差动电流为零，则需满足：
(
I
Y A1
IBY1) / nT
I
D b1
分析变电站主变压器差动保护的不平衡电流产生的原因
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护电力系统中主变压器的重要装置，它能够及时监测主变压器的运行状态，一旦出现故障能够快速切除故障区域，保护整个电力系统的安全稳定运行。
在实际运行中，差动保护系统有时会出现不平衡电流问题，这种情况会对保护装置造成影响，甚至导致误动作。
了解不平衡电流产生的原因对改善差动保护系统的性能具有重要意义。
一、不平衡电流的产生原因1. 主变压器接地故障主变压器的接地故障是导致不平衡电流产生的一个主要原因。
当主变压器出现接地故障时，会导致主变压器的相间短路，从而引起不平衡电流。
由于接地故障通常只发生在一个相位上，因此会导致该相位电流增大，而其他两个相位的电流并不受影响，从而造成了不平衡电流。
2. 主变压器绕组短路主变压器的绕组短路也是不平衡电流产生的原因之一。
主变压器绕组中如果出现相间短路现象，就会导致不平衡电流的产生。
绕组短路会导致电流在绕组中流动路径发生改变，从而引起不平衡电流的产生。
3. 不同相位的负载不平衡电力系统中，如果不同相位的负载不平衡，即各相的负载功率不相等，就会导致不平衡电流。
当电力系统中的负载不平衡时，会导致各相的电流不相等，同时引起不平衡电流问题。
主变压器的冷却系统故障也是不平衡电流产生的原因之一。
主变压器的冷却系统如果出现故障，会导致主变压器的冷却效果不良，可能导致主变压器的一些绕组过热，从而引起不平衡电流。
1. 误动作不平衡电流会导致差动保护系统的误动作。
由于不平衡电流的存在，可能会导致差动保护系统误判为主变压器发生了内部故障，从而切除了主变压器，影响了电力系统的正常运行。
2. 对设备造成损坏不平衡电流会使主变压器绕组和绝缘系统承受不均匀的电流，可能会造成设备的损坏，甚至会导致设备的烧毁。
3. 降低保护系统的可靠性不平衡电流会影响差动保护系统的可靠性，导致保护系统的性能下降，这对电力系统的安全稳定运行具有严重的影响。

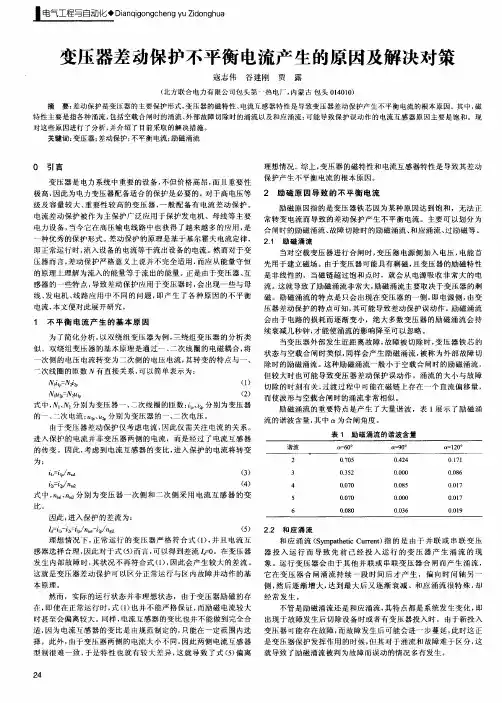

变压器差动保护不平衡电流产生的原因及解决对策
特性主要是指各种涌流 ， 包括 空载 合闸时的涌流、 外部故障切除时 的涌流 以及和应涌流 ； 可能导致保护 误动作 的电流 互感 器原因主要 是饱和 。现 对这些原 因进行 了分析 ， 并介 绍了 目前采取的解决措施 。 关键词 ： 变压器 ； 差动保护 ； 不平 衡电流： 励磁涌流
０ 引 言 变 压器 是 电力 系 统 中重要 的设备 ， 不但 价格 高 昂 ， 且 重要 性 而 级 及 容量 较 大 、 要性 较 高 的变 压 器 ， 重 一般 配 备 有 电流 差 动 保护 。
次侧 的电压 电流转 变 为二 次侧 的 电压 电流 ， 转变 的特 点与 一 、 其
Ｎ， ｉ ， ｐ
Ｎｌ ＝ ｕＤ Ⅳ２ｌ
■ 次线 圈 的匝 数 Ⅳ有直 接关 系 ， 以简单 表 示为 ： 可
（） １
（ ２）
但 较 大 时也 可能 导致 变 压器 差 动保 护 误动 作 。涌 流 的大 小 与故 障 切除 的 时刻 有关 ， 渡 过程 中 可能 在磁 链 上存 在 一个 直 流偏 移 量 ， 过
理想情 况 。 上 ， 综 变压 器 的磁特 性和 电流互 感器 特性 是 导致 其差 动 保 护产 生 不平 衡 电流 的根本 原 因 。
极高， 因此 为 电力变 压器 配 备适 合 的保 护 是必 要 的 。 对于 高 电压等 ２ 励 磁 原 因 导 致 的 不 平 衡 电 流 励 磁 原 因指 的是 变压 器铁 芯 因 为某种 原因 达 到饱 和 ，无 法 正 电流差 动 保护 被 作 为主 保护 广泛 应 用于 保护 发 电机 、母 线 等 主要 常转 变 电流 而导 致 的差 动保 护 产 生不 平衡 电流 。主要 可 以划 分 为 电力设 备 ， 当今它 在 高压 输 电线 路 中也 获得 了越 来 越 多的 应用 ， 是 合 闸时的励 磁 涌流 、 障切 除 时的励 磁涌 流 、 故 和应 涌流 、 励磁 等 。 过 种优 秀 的保 护形 式 。 动保 护 的原理 是基 于基 尔霍 夫 电流 定律 ， ２． 励 磁 涌 流 差 １
变压器纵差不平衡电流

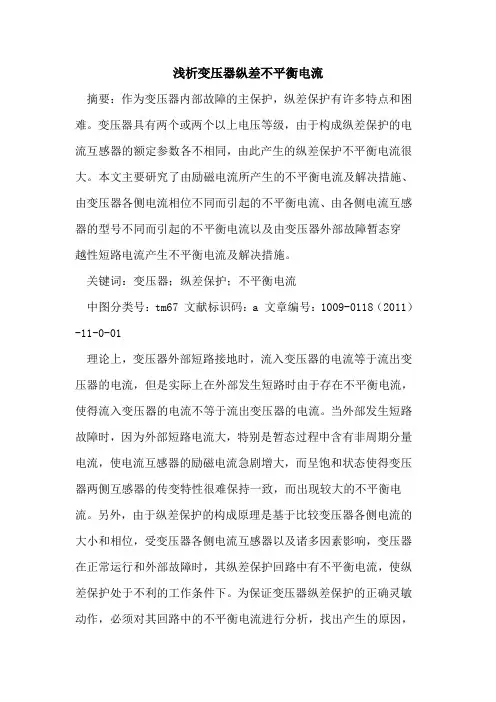

浅析变压器纵差不平衡电流摘要：作为变压器内部故障的主保护，纵差保护有许多特点和困难。
变压器具有两个或两个以上电压等级，由于构成纵差保护的电流互感器的额定参数各不相同，由此产生的纵差保护不平衡电流很大。
本文主要研究了由励磁电流所产生的不平衡电流及解决措施、由变压器各侧电流相位不同而引起的不平衡电流、由各侧电流互感器的型号不同而引起的不平衡电流以及由变压器外部故障暂态穿越性短路电流产生不平衡电流及解决措施。
关键词：变压器；纵差保护；不平衡电流中图分类号：tm67 文献标识码：a 文章编号：1009-0118（2011）-11-0-01理论上，变压器外部短路接地时，流入变压器的电流等于流出变压器的电流，但是实际上在外部发生短路时由于存在不平衡电流，使得流入变压器的电流不等于流出变压器的电流。
当外部发生短路故障时，因为外部短路电流大，特别是暂态过程中含有非周期分量电流，使电流互感器的励磁电流急剧增大，而呈饱和状态使得变压器两侧互感器的传变特性很难保持一致，而出现较大的不平衡电流。
另外，由于纵差保护的构成原理是基于比较变压器各侧电流的大小和相位，受变压器各侧电流互感器以及诸多因素影响，变压器在正常运行和外部故障时，其纵差保护回路中有不平衡电流，使纵差保护处于不利的工作条件下。
为保证变压器纵差保护的正确灵敏动作，必须对其回路中的不平衡电流进行分析，找出产生的原因，采取措施予以消除。
一、由励磁电流所产生的不平衡电流及解决措施变压器的励磁电流仅流经变压器接通电源的那一侧，对差动回路来说，励磁电流的存在就相当于变压器内部故障时的短路电流，因此，它必然给纵差保护的正确工作带来不利影响。
变压器励磁电流的大小取决于磁路电感的数值，而电感的大小取决于变压器铁芯的饱和程度，所以励磁电流的大小由变压器铁芯的饱和程度决定。
变压器正常运行时，励磁电流一般不会超过额定电流的2%~5%；当外部短路时，变压器电压降低，励磁电流更小，因此，在正常运行和外部短路时励磁电流对纵差保护的影响常常可忽略不计。
分析变电站主变压器差动保护的不平衡电流产生的原因
分析变电站主变压器差动保护的不平衡电流产生的原因
主变压器内部绕组的不平衡是不平衡电流产生的主要原因之一。
主变压器内部的绕组
受到制造工艺、绝缘材料、接地方式等诸多因素的影响，容易出现一些不均匀分布的情况。
这样就会导致主变压器中绕组的电阻、电感、容量等参数存在一定的不平衡，进而产生差
动电流。
负载的不平衡也是不平衡电流产生的重要因素之一。
主变压器的负载通常是通过三相
线路进行供电的，而不同用户的用电负载不一定相同，可能存在不对称的情况。
某一相的
负载较大，而其他两相的负载较小，这就会导致主变压器的负载不平衡，进而产生不平衡
电流。
主变压器的接地方式也会影响差动保护的不平衡电流问题。
主变压器的接地方式可以
分为星形接地和三角接地两种。
星形接地时，由于每个相之间有一个接地电抗器，可能会
导致不同相之间存在一定的接地电流差异，从而产生不平衡电流。
而三角接地时，由于每
个相都直接接地，理论上不会产生不平衡电流。
还有一些外部因素也可能对不平衡电流产生影响。
线路故障、继电器故障、传感器元
件的误差等都可能导致不平衡电流的产生。
主变压器差动保护的不平衡电流产生是由于主变压器本身的不平衡特性、负载的不平衡、接地方式以及一些外部因素的影响共同作用的结果。
在实际应用中，需要对这些因素
进行综合考虑，并采取相应的措施来减小不平衡电流的影响，保证差动保护的准确性和可
靠性。
不平衡电流产生的原因
不平衡电流产生的原因1励磁涌流的影响变压器在正常运行时，它的励磁电流只流过变压器的电源测，因此，通过电流互感器反映到差动回路中就不能被平衡。
在正常情况下，变压器励磁电流不过为变压器额定电流的2% ～3%；在外部故障时，由于电压降低，励磁电流也相应减少，其影响就更小。
在实际整定时可以不必考虑。
但是，在变压器空载投入和外部故障切除后电压恢复时，则可能产生数值很大的励磁涌流，其数值可达变压器额定电流的6～8倍。
励磁涌流中含有大量的非周期分量和高次谐波分量。
励磁涌流的大小与合闸瞬间外加电压的相位，铁芯中剩磁的大小和方向以及铁芯的特性有关。
若正好在电压最大值时合闸，则不会出现励磁涌流，而只有正常时的电流。
但对于三相变压器而言，由于三相电压相位不同，无论在任何瞬间合闸，至少有两相要出现程度不同的励磁涌流。
励磁涌流可分解成各次谐波，以二次谐波为主，同时在励磁涌流波形中还会出现间断角。
励磁涌流的波形如图2。
2绕组连接方式不同的影响变压器各侧绕组的连接方式不同,如双绕组变压器采用Y,d接线,三绕组变压器采用Y,y,d 接线时,各侧电流相位就不同。
这时，即使变压器各侧电流互感器二次电流大小能相互匹配，但不调整，相位差也会在差动回路中产生很大的不平衡电流。
3实际变比与计算变比不同的影响由于电流互感器选用的是定型产品，其变比都是标准化的，很难与通过计算得出的变比相吻合，这样就会在主变差动回路中产生不平衡电流。
4改变调压档位引起的不平衡电流及克服措施电力系统中带负荷调整变压器分接头是调节系统电压的重要手段。
改变调压档位实际上就是改变变压器的变比。
而差动保护已按照某一变比调整好，当分接头改换时，就会产生一个新的不平衡电流流入差动回路。
此时不可能再用重新选择平衡线圈匝数的方法来消除这个不平衡电流，这是因为变压器的分接头是经常在改变，而差动保护的电流回路在带电时是不可能进行操作的。
因此，对由此产生的不平衡电流，通常是根据具体情况提高保护动作的整定值加以克服。
变压器不平衡电流产生原因及消除方法(针对变压器的差动保护) 2020.08.03
变压器不平衡电流产生原因及消除方法（针对变压器的差动保护）在电厂的联络段的开关改造完后，投入新柜子，但是1#隔离变的高低压侧跳闸，显示的为差动保护，经过技术人员调整了电流互感器接线后，运行正常。
难道是调整接线就能改变差动保护的局面。
查阅《电力工程电气设计手册二次部分》P65,对于Y,d接线的变压器差动回路，需计算使所选用的两侧电流互感器在变压器以额定容量运行时，其两侧电流互感器的二次电流能使差动继电器达到平衡，通常为达到此目的，将变压器Y侧的电流互感器的额定一次电流增大√3倍。
为何？？针对以上内容进行分析，讨论解决方法。
1.由于变压器的组别为Y/Δ的方法，就会造成相位差，接线通常为Y/d11,造成了高低压侧的电流相位差为30°。
就会因为相位差造成了不平衡电流。
绕组的接线图和相量图如下所示：由图可以看出，Ia超前于IA 30°，就是低压侧的三角形接线超前于高压侧的星形接线30°，通过相量图可以看出相量三角形中，I A(I a’) =I a+I b’。
这样就出现了不平衡电流，这样的电流是会造成差动保护的。
解决的方法首先就是电流互感器的接线选型，在变压器的Y侧选用Δ的电流互感器，在变压器的Δ选用Y形的电流互感器，就如下图所示：采用这样的接线就是为补偿相位的，要点就是如何能补偿相位的。
可以看下图的：如何判断IA2-IB2与IA2∆是同一相位的，通过以下两个相量图可以看得出来的。
如何还是因存在着相位差产生不平衡电流，就会在差动继电器有电流，差动继电器会动作的，这三个差动继电器出线侧都是接地的，而且还是一点接地的。
这与当初的继电保护改造时所想的一样。
这都是Δ形超前于Y形30°，从左面图可以看出IA2-IB2与IA2∆是同一相位的，这样就解决了电流互感器的相位差问题，下面就是如何解决大小相差了√3的问题。
即高压侧的电流互感器的变比应该增大√3倍，这样才可以的。
采用相位补偿方式接线后，在电流互感器绕组接成三角形的一侧，流入差动臂中的电流要比电流互感器的二次电流大√3，而变压器的三角形侧的电流互感器的二次电流确没有增大，为了保证在正常工作时及外部故障时差动回路中两差动臂电流大小相等，可通过正确选择电流互感器变比来解决。
变电站值班员问答题300题
1、对变压器及厂用变压器装设气体继电器有什么规定？答：带有油枕的800KVA及以上变压器，火电厂400KVA和水电厂180KVA及以上厂用变压器应装设气体继电器。
2、为什么将A级绝缘变压器绕组的温升规定为65度？答：变压器在运行中要产生铁损和铜损，这两部分损耗全部转化为热量，使铁芯和绕组发热，绝缘老化，影响变压器的使用寿命，因此国际规定变压器绕组的绝缘多采用A级绝缘，规定了绕组的温升为65度。
3、电阻限流有载调压分接开关有哪五个主要组成部分？各有什么用途？答：电阻限流有载调压分接开关的组成及作用如下：（1）切换开关：用于切换负荷电流；（2）选择开关：用于切换预选分接头。
（3）范围开关：用于换向或粗调分接头。
（4）操作机构：是分接开关的动力部分，有联锁，限位，计数等作用。
（5）快速机构：按预定的程序快速切换。
4、变压器油箱的一侧安装的热虹吸过滤器有什么作用？答：变压器油在运行中会逐渐脏污和被氧化，为延长油的使用期限，使变压器在较好的条件下运行，需要保持油质的良好。
热虹吸过滤器可以使变压器在运行中经常保持质量良好而不发生剧烈的老化。
这样，油可多年不需专门进行再生处理。
5、什么叫变压器的不平衡电流？有什么要求？答：变压器的不平衡电流系指三相变压器绕组之间的电流差而言的。
三相四线式变压器中，各相负荷的不平衡度不允许超过20%，在三相四线式变压器中，不平衡电流引起的中性线电流不许超过低压绕组额定电流的25%。
如不符合上述规定，应进行调整负荷。
6、变压器新装或大修后为什么要测定变压器大盖和油枕连接管的坡度？标准是什么？答：变压器的气体继电器侧有两个坡度。
一个是沿气体继电器方向变压器大盖坡度，应为1%-1.5%。
变压器大盖坡度要求在安装变压器时从底部垫好。
另一个则是变压器油箱到油枕连接管的坡度，应为2%-4%(这个坡度是由厂家制造好的)。
这两个坡度一是为了防止在变压器内贮存空气，二是为了在故障时便于气体迅速可*地冲入气体继电器，保证气体继电器正确动作。
浅析变压器差动保护在运行过程中出现的不平衡电流
浅析变压器差动保护在运行过程中出现的不平衡电流摘要：变压器是电力系统的重要组成部分。
随着电力工业的迅速发展，对供电系统的稳定性有了更高的要求，因此，变压器的稳定运行也越来越重要，也对变压器的保护提出了更高的要求。
本文从变压器的保护入手，主要分析了变压器继电保护中的差动保护，并对运行中存在的不平衡电流进行了简要的分析。
关键词：变压器；继电保护；差动保护；不平衡电流引言：近几年，为适应国家在城乡电网改造的需求，发展了一批新型、优质的配电变压器，使配电网络的变压器装备更趋先进，供电更可靠，农村用电更趋低价。
近年发展的配电变压器的损耗值在不断下降，尤其空载损耗值下降更多，这主要归功于磁性材料导磁性能的改进，其次是导磁结构铁心型式的多样化。
如较薄高导磁硅钢片或非晶合金的应用，阶梯接缝全斜结构铁心、卷铁心(平面型、立体型)、退火工艺的应用等。
在降低损耗的同时也注意噪声水平的降低。
在干式配电变压器方面又将局部放电试验列为例行试验，用户又对局部放电量有要求，作为干式配电变压器运行可靠性的一项考核指标，这比国际电工委员会规定的现行要求要严格。
因此，在现有基础上预测我国各类配电变压器的发展趋势，推动配电变压器进一步发展应是一件比较重要工作。
变压器的继电保护是利用当变压器内外发生故障时，由于电流、电压、油温等随之发生变化，通过这些突然变化来发现、判断变压器故障性质和范围，继而作出相应的反应和处理。
若发现是差动保护动作，需对动作原因进行判断。
要准确判断出是变压器套管等原因造成的，还是变压器内部故障的原因。
继电保护动作断路器跳闸后，不要随即将掉牌信号复归，而应检查保护动作情况，并查明原因，在消除故障恢复送电前，方可将所有的掉牌信号全部复归。
1.1 差动保护差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。
当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。
浅析变压器差动保护中不平衡电流产生的原因及克服方法
浅析变压器差动保护中不平衡电流产生的原因及克服方法摘要：在电力系统中，变压器是一种非常重要的电气元件。
本文通过对变压器差动保护中不平衡电流产生原因的分析，进而阐述了变压器差动保护中不平衡电流的克服方法，从而达到保证变压器差动保护正确灵敏动作的目的。
关键词：电气工程；变压器；差动保护；不平衡电流；比率差动引言：电力系统是由发电、变电、输电、配电和用户等五部分组成的有机整体。
在电力系统中，变压器是一种非常重要的电气元件。
在发电厂，利用升压变压器将低压电能变换成高压电能，以利于电能的远距离传输；在变电所，利用降压变压器将高压电能变换成低压电能，以供用户使用。
因此，变压器如发生故障，将会给系统安全运行和可靠供电带来严重后果。
为保证变压器的安全运行和防止事故扩大，应给变压器装设继电保护装置，而差动保护就是其主保护之一，它能快速切除变压器绕组和引出线相间短路、大电流接地系统侧绕组和引出线的单相接地短路以及绕组匝间短路故障，确保变压器安全运行。
但是，由于差动保护的构成原理是基于比较变压器各侧电流的大小和相位，受变压器各侧电流互感器以及诸多因素影响，变压器在正常运行和外部故障时，其动差保护回路中流有不平衡电流，使差动保护处于不利的工作条件下。
为保证变压器差动保护的正确灵敏动作，必须对其回路中的不平衡电流进行分析，找出产生原因，采取措施予以消除。
1 变压器差动保护中不平衡电流产生的原因变压器的运行情况可分为稳态情况和暂态情况，稳态运行就是变压器带正常负荷运行，暂态情况就是变压器外部故障以及变压器空载投入或外部故障切除后恢复供电等。
各种情况下差动保护回路产生不平衡电流的原因不同，克服方法也不同，下面分类进行分析：1.1 稳态情况下的不平衡电流变压器在正常运行时差动保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。
1.1.1 由电流互感器计算变比与实际变比不同而产生的不平衡电流正常运行时变压器各侧电流的大小是不相等的。
变压器差动保护的不平衡电流产生原因和防范措施
变压器差动保护的不平衡电流产生原因和防范措施1、前言变压器差动保护是按照循环电流原理构成的。
双绕组变压器，在其两侧装设电流互感器。
当两侧电流互感器的同极性在同一方向，则将两侧电流互感器不同极性的二次端子相连接（如果同极性端子均置于靠近母线一侧，二次侧为同极相连），差动继电器的工作线圈并联在电流互感器的二次端子上。
在正常运行或外部故障时，两侧的二次电流大小相等，方向相反，在继电器中电流等于零，因此差动保护不动作。
然而，由于变压器实际运行中引起的种种不平衡电流，使得差动继电器的动作电流增大，从而降低了保护的灵敏度。
2、产生的原因不平衡电流的产生有稳态和暂态二方面。
稳态不平衡电流产生的原因:（1）变压器高低压侧绕组接线方式不同;（2）变压器各侧电流互感器的型号和变比不相同;（3）带负荷调分接头引起变压器变比的改变。
暂态不平衡电流主要是由于变压器空载投入电源或外部故障切除，电压恢复时产生的励磁涌流。
3、影响和防范措施下面就以上几种变压器差动保护的不平衡电流产生原因和防范措施进行阐述。
3.1变压器高低压侧绕组接线方式不同的影响和防范措施:3.1.1变压器接线组别对差动保护的影响对于Y，y0接线的变压器，由于一、二次绕组对应相的电压同相位，故一、二次两侧对应相的相位几乎完全相同。
而常用的Y，d11接线的变压器，由于三角形侧的线电压，在相位上相差30°，故其相应相的电流相位关系也相差30°，即三角形侧电流比星形侧的同一相电流，在相位上超前30°，因此即使变压器两侧电流互感器二次电流的数值相等，在差动保护回路中也会出现不平衡电流。
3.1.2变压器接线组别影响的防范措施为了消除由于变压器Y，d11接线而引起的不平衡电流的影响，可采用相位补偿法，即将变压器星形侧的电流互感器二次侧接成三角形，而将变压器三角形侧的电流互感器二次侧接成星形,从而把电流互感器二次电流的相位校正过来。
相位补偿后，为了使每相两差动臂的电流数值近似相等，在选择电流互感器的变比nTA 时，应考虑电流互感器的接线系数KC后，即差动臂的电流为KCI1/nTA。
主变三相电流不平衡
主变三相电流不平衡
主变三相电流不平衡可能是由多种原因导致的。
以下是可能的原因及解决方法：
1.负载不平衡：如果三相负载不平衡，就会导致三相电流不平衡。
这可能是由于电气
设备运行时要求三相电流应该平衡运行，如果三相电流不平衡，设备就会出现不同程度的损坏。
解决方法是尽量把单相负荷用电户均衡地分配到三相上，实现三相平衡。
2.系统故障：例如电源电压不平衡、短路、接地等故障都可能导致变压器三相电流不
平衡的情况发生。
此时需要及时排查故障并修复，以防设备损坏或电气火灾事故发生。
3.设备老化：变压器设备长时间使用，其铁心、绕组等部件会出现老化、劣化、烧损
等情况，导致变压器绕组内三相电流不再平衡。
此时需要对变压器进行维修保养或更换设备。
4.接线错误：如果线路在接线过程中出现错误，例如相序连接错误、中性线开关未正
常接通等，也会造成电流不平衡。
因此，在变压器接线过程中必须严格按照规范要求进行接线，并进行相序检查。
当主变三相电流不平衡时，会增加电力损耗，降低变压器过载能力，并可能导致三相电压混乱，影响负载的正常使用。
因此，需要定期测量和检查三相电流，及时发现并处理不平衡情况，确保变压器的正常运行。
变压器三相电流不平衡度
变压器三相电流不平衡度变压器三相电流不平衡度是指变压器三相输入或输出电流的不平衡程度。
在实际应用中，变压器三相电流不平衡度的大小直接影响着变压器的运行和性能。
在本文中，我将深入探讨变压器三相电流不平衡度的原因、影响以及解决方法，以便读者能够全面了解这个主题。
一、原因三相电流不平衡度的产生原因主要有两个方面：电源和负载。
不平衡的电源供电是导致变压器三相电流不平衡的主要原因之一。
供电系统在输电过程中可能发生电压波动，或者存在电源相序连接错误等问题。
这些都会导致变压器接收到的三相电压不平衡，进而引起三相电流不平衡。
不平衡的负载也是造成变压器三相电流不平衡的重要原因。
如果负载过于集中或者部分电器设备工作不正常，都会导致变压器的负载不平衡，从而引发三相电流的不平衡。
二、影响变压器三相电流不平衡度的大小对变压器的运行和性能有重要影响。
电流不平衡会增加变压器的损耗。
当电流不平衡度较大时，变压器的铜损和铁损都会增加，从而降低变压器的运行效率。
电流不平衡会导致变压器的温升不均匀。
不平衡的电流会引起变压器内部部件的不均匀负荷，使得部分部件温升过高，从而影响变压器的寿命。
电流不平衡还会引起变压器的振动和噪声增加，给设备运行和使用环境带来不便。
三、解决方法为了解决变压器三相电流不平衡度的问题，可以从电源和负载两个方面入手。
对电源进行检测和调整是减小电流不平衡的重要手段之一。
可以通过对供电系统的电压和相序进行监测，及时发现问题并进行修复。
对负载进行合理分配是改善电流不平衡的有效方法。
可以采取合理的负载平衡策略，避免电器设备过度连接在单个相线上，或者通过调整负载连接方式来均匀分布负载。
也可以采取一些电力调节装置，如三相平衡变压器，来实现变压器三相电流的平衡。
个人观点和理解变压器三相电流的不平衡度是电力系统中一个重要的问题，直接影响着电力设备的运行和稳定性。
对于电力系统来说，减小三相电流的不平衡度既有助于提高电能的利用效率，又能减少变压器运行过程中的损耗和故障发生率。
变压器纵差保护原理
变压器纵差保护原理
变压器纵差保护是保护变压器的一种重要保护方式，目的是在发生变压器内部故障时，及时切除故障区域，保护变压器不受进一步的损害。
其基本原理是利用变压器偏差电流的存在来检测变压器内部故障，并对故障进行判别和定位。
变压器偏差电流是指变压器正常运行时，由于磁路不对称或绕组接地等原因，发生的不平衡电流。
该电流包含了负荷电流和因不平衡而产生的额外电流。
变压器纵差保护利用偏差电流的大小和方向进行保护判据的建立。
一般情况下，变压器内部短路故障会导致变压器的绕组短路，使得电流在绕组内形成环流。
这样，由于短路故障产生的偏差电流会使得变压器两侧的偏差电流不平衡，通过测量偏差电流的不平衡程度，可以判断出故障的位置及类型。
变压器纵差保护系统主要由绕组电流变比、差动电流继电器和相关的电路组成。
绕组电流变比将绕组电流变换成适合差动电流继电器测量的信号，差动电流继电器则进行信号的比较和判别，当测量到的差动电流超过事先设定的阈值时，差动电流继电器将产生动作指令，使断路器切除故障点。
总之，变压器纵差保护的原理是基于测量变压器偏差电流的不平衡程度来判断变压器内部是否存在故障，并通过差动电流继电器进行判别和动作，以实现对变压器的保护。
变压器电流不平衡度
变压器电流不平衡度
变压器的电流不平衡度是指三相电流之间的不平衡程度。
电流不平衡度可用以下公式计算：
电流不平衡度 = (最大相电流 - 最小相电流) / 最大相电流 × 100%
其中，最大相电流是三相电流中的最大值，最小相电流是三相电流中的最小值。
电流不平衡度的大小反映了三相电流之间的不平衡程度。
当变压器负载均匀时，电流不平衡度较小；而当变压器负载不均匀时，电流不平衡度较大。
电流不平衡度较大可能会导致变压器过载、线路过热等问题，因此需要进行监测和调整。
电力面试必会问答
电器, 物理, 电厂, 火电厂答：SF6气体是无色、无味、无毒、不易燃的惰性气体，具有优良的绝缘性能，且不会老化变质，比重约为空气的倍，在标准大气压下，-62oC时液化。
Lb3C1061 对变压器及厂用变压器装设气体继电器有什么规定？答：带有油枕的800kVA及以上变压器、火电厂400kVA和水电厂180kVA及以上厂用变压器应装设气体继电器。
Lb3C2062 为什么将A级绝缘变压器绕组的温升规定为650C？答：变压器在运行中要产生铁损和铜损，这两部分损耗全部转化为热量，使铁芯和绕组发热、绝缘老化，影响变压器的使用寿命，因此国际规定变压器绕组的绝缘多采用A级绝缘，规定了绕组的温升为650C。
Lb3C3063 电阻限流有载调压分接开关有哪五个主要组成部分？各有什么用途？答：电阻限流有载调压分接开关的组成及作用如下：（1）切换开关：用于切换负荷电流。
（2）选择开关：用于切换前预选分接头。
（3）范围开关：用于换向或粗调分接头。
（4）操动机构：是分接开关的动力部分，有联锁、限位、计数等作用。
（5）快速机构：按规定的程序快速切换。
Lb3C4064 变压器油箱的一侧安装的热虹吸过滤器有什么作用？答：变压器油在运行中会逐渐脏污和被氧化，为延长油的使用期限，使变压器在较好的条件下运行，需要保持油质的良好。
热虹吸过滤器可以使变压器油在运行中经常保持质量良好而不发生剧烈的老化。
这样，油可多年不需专门进行再生处理。
Lb3C5065 什么叫变压器的不平衡电流？有什么要求？答：变压器的不平衡电流系指三相变压器绕组之间的电流差而言的。
三相三线式变压器中，各相负荷的不平衡度不许超过20%，在三相四线式变压器中，不平衡电流引起的中性线电流不许超过低压绕组额定电流的25%。
如不符合上述规定，应进行调整负荷。
Lb3C1066 变压器新装或大修后为什么要测定变压器大盖和油枕连接管的坡度？标准是什么？答：变压器的气体继电器侧有两个坡度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么叫变压器的不平衡电流?有什么要求?
变压器的不平衡电流系统指三相变压器绕组之间的电流差而言。
三相三线式变压器中，各相负荷的不平衡度不许超过20％，在三相四线式变压器中，不平衡电流引起的中性线电流不许超过低压绕组额定电流的25％。
如不符合上述规定，应进行调整负荷。
变压器长时间在极限温度下运行有哪些危害？
答:一般变压气的主要绝缘是A级绝缘，规定最高使用温度为105℃,变压器在运行中绕组的温度要比上层油温高10~15℃.如果运行中的变压器上层油温总在80~90℃左右,也就是绕组经常在95~105℃左右,就会因温度过高绝缘老化严重,加快绝缘油的劣化,影响使用寿命。
断路器电动合闸时应注意：1）操作把手必须扭到终点位置，监视电流表，当红灯亮后将把手返回，操作把手返回过早可能造成合不上闸。
2）油断路器合上以后，注意直流电流表应返回，防止接触器KII保持，烧毁合闸线圈。
3）油断路器合上以后，注意检查机械拉合闸位置指示、传动杆、支持绝缘子等应正常，内部无异常。
如何正确进行电器设备停电后的验电工作
1）设备停电后进行验电时，应使用相应电压等级而合格的接触式验电器，在装设接地线或合接地刀闸处对各相分别验电。
验电前，应先在有电设备上进行试验，确证验电器良好。
2）无法在有电设备上进行试验时可用高压发生器等确证验电器良好。
3）如果在木杆、木梯或木架上验电，不接地线不能指示者，可在验电器绝缘杆尾部接上接地线，但经运行值班负责人或工作负责人许可。
变压器油位过低，对运行有何危害啊
变压器油位过低会使轻瓦斯保护动作，严重缺油时，变压器内部铁芯线圈暴露在空气中，容易绝缘受潮（并且影响带负荷散热）发生引线放电与绝缘击穿事故。
电流互感器运行中为什么二次侧不准开路
二次开路会长生以下后果：1出现的高电压会危及人身安全及设备安全；2铁心高度饱和将在铁心中产生较大的剩磁，使误差增大；3长时间作用可能造成铁心过热
电压互感器为什么二次侧不准短路
电压互感器正常运行中二次侧接近开路状态，一般二次侧电压可达100伏，如果短路产生短路电流，造成熔断器熔断，影响表计指示，还可引起继电保护误动，若熔断器选用不当可能会损坏电压互感器二次绕组等
为什么变压器的低压绕组在里面，二高压绕组再外面啊
这主要是从绝缘方面考虑的，因为变压器的铁心是接地的，低压绕组靠近铁芯，容易满足绝缘要求。
若将高压绕组靠近铁芯，由于高压绕组的电压很高，要达到绝缘要求就需要很多的绝缘材料和较大的绝缘距离，既增加了绕组的体积，也浪费了绝缘材料。
另外，把高压绕组安置在外面也便于引出到分接开关。
怎样做电动机空载试验
一般情况下试验前，对电机进行检查，无问题后，通入三相电源，使电动机在不拖负载的情况下空转。
再检查运转的音响，轴承运转情况和三相电流规定要求：一般大容量高转速电动机的空载电流为其额定电流的 20~35% 小容量低转速电动机的空载电流为其额定电流的
35~50% 空载电流不可过大和过小而且要三相平衡，空载试验的时间应不小于 1 小时，同时还应测量电动机温升，其温升按绝缘等级不得超过允许限度。
