管道疏水量计算
蒸汽管道启动疏水量计算__概述说明以及解释
蒸汽管道启动疏水量计算概述说明以及解释1. 引言1.1 概述蒸汽管道启动疏水量计算是一项重要的工程任务，它涉及到蒸汽管道系统的安全运行和能效优化。
在蒸汽管道系统中，疏水装置起到排除管道内部不可避免产生的凝结水的作用，以保证蒸汽传递和供应的正常进行。
而疏水量计算则是确定疏水装置所需排除凝结水的数量，并根据实际需求选择合适的疏水装置。
本文将详细介绍蒸汽管道启动疏水量计算的概念、重要性以及计算方法和原理，并探讨其中关键要点如流量、压力、材质、尺寸等因素对计算结果的影响。
此外，我们还将通过实际案例分析和解释，在不同应用场景下阐述疏水量计算的应用与优化建议。
1.2 文章结构本文共分为五个部分，各部分内容安排如下：第一部分为引言部分，给出了文章概述说明和目录结构。
第二部分将首先介绍什么是蒸汽管道启动疏水量计算，包括定义和作用；接着探讨疏水量计算的重要性，以及它对蒸汽管道系统运行的影响；最后详细讲解蒸汽管道启动疏水量计算的方法和原理。
第三部分将重点介绍疏水量计算中的关键要点，包括影响因素、管道材质和尺寸对疏水量的影响，以及具体应用场景下的计算公式和参数选择。
第四部分将通过实际案例分析与解释，展示不同领域在蒸汽管道启动疏水量计算中遇到的问题，并提出解决方案和优化建议。
最后一部分为结论与展望，总结了本文所讨论内容的重要性和方法，并展望了蒸汽管道启动疏水量计算未来的发展趋势和应用前景。
1.3 目的本文旨在全面介绍蒸汽管道启动疏水量计算的概念、重要性和计算方法，并深入探讨其中关键要点。
通过实际案例分析与解释，帮助读者理解并正确应用蒸汽管道启动疏水量计算技术。
同时，期望本文能够促进该领域的进一步发展，为蒸汽管道系统的安全运行和能效优化提供可靠指导。
2. 蒸汽管道启动疏水量计算2.1 什么是蒸汽管道启动疏水量计算蒸汽管道启动疏水量计算是指在蒸汽系统中，为了有效去除蒸汽管道内的凝结水和其他杂质，在系统启动时需要进行的疏水量计算。
管道流体的流量计算
管道流体的流量计算流量是指单位时间内通过管道或通道的流体量。
在工程应用中，流量的准确计算对于管道系统的设计、运行和维护至关重要。
本文将介绍管道流体流量计算的基本原理和常用方法。
一、流量计算原理管道流体的流量计算可以采用多种方法，最常用的方法包括质量法和容积法。
在质量法中，流量的计算基于流体通过一个截面的质量。
而在容积法中，流量的计算基于流体通过一个截面的体积。
无论采用何种方法，流量计算的基本原理可以归纳为以下公式：流量 = 截面面积 ×流速其中，流量表示单位时间内通过截面的流体量，截面面积是垂直于流体流动方向的截面的面积，流速表示单位时间内流体通过截面的速度。
二、质量法的流量计算质量法的流量计算是基于流体通过截面的质量变化来进行的。
流量计算公式如下：流量 = 密度 ×截面面积 ×流速其中，密度表示流体的质量单位体积，可以通过实验或参考数据获得。
在实际应用中，常用的质量法流量计算方法包括瞬时流量计算、累积流量计算和平均流量计算等。
1. 瞬时流量计算：通过在管道中安装流量传感器，可以实时监测流速，并结合密度和截面面积，计算得到瞬时流量值。
2. 累积流量计算：通过连续监测瞬时流量值，并进行积分操作，可以得到在某一时间段内的累积流量值。
3. 平均流量计算：通过连续监测瞬时流量值，并进行平均操作，可以得到某一时间段内的平均流量值。
三、容积法的流量计算容积法的流量计算是基于流体通过截面的体积变化来进行的。
流量计算公式如下：流量 = 截面积 ×变化体积 / 变化时间其中，变化体积表示流体通过截面的体积变化，变化时间表示流体通过截面的时间。
容积法的流量计算可以通过不同的方法实现，常用的方法包括涡轮流量计、涡街流量计、电磁流量计等。
1. 涡轮流量计：该流量计利用流体流过装置时产生的转子转动，通过测量转子转速实现流量计算。
2. 涡街流量计：该流量计利用流体流过装置时产生的涡街效应，通过测量涡街频率实现流量计算。
疏水阀排水量的简易算法
疏水阀排水量的简易算法疏水阀排水量的简易算法是一种用于计算疏水阀排水能力的方法。
疏水阀是一种用于排除管道系统中积聚的凝结水和空气的设备，它的主要作用是保持管道系统的正常运行。
在某些应用中，例如蒸汽系统、空调系统和冷却水系统，疏水阀的排水能力对于保持系统的稳定运行至关重要。
为了计算疏水阀的排水量，我们首先需要了解几个关键参数。
这些参数包括疏水阀的额定排水量、工作压力和排水时间。
额定排水量是指疏水阀能够排除的最大水量，通常以每小时升(L/h)计算。
工作压力是指疏水阀在正常运行时所承受的压力，通常以巴(bar)为单位。
排水时间是指疏水阀排水所需的时间，通常以分钟为单位。
根据这些参数，我们可以使用以下简易算法来计算疏水阀的排水量：1.确定疏水阀的额定排水量。
这通常可以在疏水阀的技术参数或产品手册中找到。
如果无法找到准确的数值，可以根据疏水阀的规格和型号进行估算。
2.确定疏水阀的工作压力。
这通常可以在设备文档或工程图纸中找到。
如果无法找到准确的数值，可以使用系统压力作为近似值。
3.确定疏水阀的排水时间。
这取决于系统的需求和特征。
排水时间应根据实际情况进行调整，在保证系统正常运行的前提下，尽可能减少排水时间。
4.使用以下公式计算疏水阀的排水量：排水量= (额定排水量×工作压力) ×排水时间其中，排水量以升(L)为单位，额定排水量以升每小时(L/h)为单位，工作压力以巴(bar)为单位，排水时间以分钟为单位。
通过这个简易算法，我们可以快速估算疏水阀的排水能力。
然而，需要注意的是，这只是一个近似值，实际的排水量可能会受到其他因素的影响，例如管道阻力、水质和疏水阀的状况等。
因此，在实际应用中，应尽可能进行准确的计算，并根据实际情况进行调整和改进。
总结起来，疏水阀排水量的简易算法可以帮助我们快速估算疏水阀的排水能力。
它基于疏水阀的额定排水量、工作压力和排水时间等参数，通过一个简单的公式来计算排水量。
疏水器的设计计算
疏水器的设计计算1、疏水器的选型应根据系统压力，温度、流量等情况确定：脉冲式宜用于压力较高的工艺设备上；钟型浮子式、可调热胀式、可调恒温式等疏水器宜用于流量较大的地方；热动力式、可调双金属片式宜用于流量较小的地方；恒温式仅用于低压蒸汽系统上。
2、疏水器的理论排出凝结水量，应由生产厂家提供，但当缺乏必要的技术数据时可按下式计算：G=0.1Apd2(△p)0.5式中：G----疏水器排水量（Kg/h），按阀门直径和压差而定；Ap---排水系数，按阀门直径和压差而定；d-----疏水器的排水阀门孔直径（mm）；△p=p1-p2---疏水器前后的压力差（kpa）；3、考虑到实际运行时的负荷和压力的变化，启动时低压大负荷的情况、设备需要速热等情况，疏水器的排水设计能力应大于理论排水量，疏水器设计排水量按下式计算：% |3 f; z% P7 i. d7 b: K! F分汽缸和蒸汽管道中途泄水，P1=P；/ e! _ S+ P+ W! t+ W e @2 qP-------采暖系统入口压力（kpa）；P2------疏水器后压力（kpa）；吊桶式疏水器，P2=0.4-0.6 P1；热动力式疏水器，P2= P1；P3------回水箱内的压力（kpa）；Pz------疏水器后系统的总压力损失（kpa）；ｈz-----疏水器后的凝结水提升高度（m）；ρ----凝结水的密度（kg/m3）g-------重力加速度（m/s）2；5、为保证疏水器的正常工作，必须保证疏水器后的背压以及疏水器正常动作所需的最小压力△Pmin，靠疏水器余压流动的凝结水管路，△Pmin值不应小于50Kpa。
6、一只疏水器满足不了排水量要求时，可选用多只疏水器并联使用。
7、疏水器安装时，视工程具体情况，一般应有旁通管、冲洗管、放气管、检查管、止回阀、过滤器。
8、旁通管主要用于初始运行时排放大量凝结水，运行中禁止使用。
小型采暖系统可不设旁通管。
管道疏水量计算范文

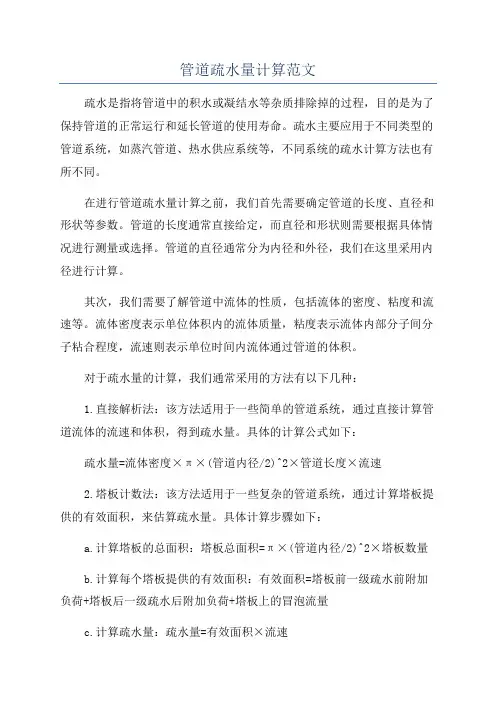

管道疏水量计算范文疏水是指将管道中的积水或凝结水等杂质排除掉的过程，目的是为了保持管道的正常运行和延长管道的使用寿命。
疏水主要应用于不同类型的管道系统，如蒸汽管道、热水供应系统等，不同系统的疏水计算方法也有所不同。
在进行管道疏水量计算之前，我们首先需要确定管道的长度、直径和形状等参数。
管道的长度通常直接给定，而直径和形状则需要根据具体情况进行测量或选择。
管道的直径通常分为内径和外径，我们在这里采用内径进行计算。
其次，我们需要了解管道中流体的性质，包括流体的密度、粘度和流速等。
流体密度表示单位体积内的流体质量，粘度表示流体内部分子间分子粘合程度，流速则表示单位时间内流体通过管道的体积。
对于疏水量的计算，我们通常采用的方法有以下几种：1.直接解析法：该方法适用于一些简单的管道系统，通过直接计算管道流体的流速和体积，得到疏水量。
具体的计算公式如下：疏水量=流体密度×π×(管道内径/2)^2×管道长度×流速2.塔板计数法：该方法适用于一些复杂的管道系统，通过计算塔板提供的有效面积，来估算疏水量。
具体计算步骤如下：a.计算塔板的总面积：塔板总面积=π×(管道内径/2)^2×塔板数量b.计算每个塔板提供的有效面积：有效面积=塔板前一级疏水前附加负荷+塔板后一级疏水后附加负荷+塔板上的冒泡流量c.计算疏水量：疏水量=有效面积×流速3.等效孔隙率法：该方法适用于一些非常复杂的管道系统，通过计算管道中等效的孔隙率，来估算疏水量。
具体计算步骤如下：a.计算管道的等效孔隙率：等效孔隙率=疏水装置孔隙率1+疏水装置孔隙率2+…+疏水装置孔隙率nb.计算疏水量：疏水量=等效孔隙率×π×(管道内径/2)^2×管道长度×流速需要注意的是，疏水量的计算结果是一个估算值，实际操作中可能会受到许多其他因素的影响，如流速的变化、疏水装置的堵塞等。
蒸汽疏水阀选型及蒸汽管道疏水量的计算
蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂2010-06-10摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。
关健词：蒸汽疏水阀；疏水量；疏水阀选型1 前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。
它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。
蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。
据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。
以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。
2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。
2.1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。
这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。
浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。
2.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。
蒸汽增加热静力元件内部的压力，使疏水阀关闭。
凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩，打开阀门。
在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。
值得注意的是，不凝结气体可能积存在凝结水的后面。
热静力型疏水阀也可以用来排放蒸汽系统中的空气。
它排量大，排空气性能良好。
给排水管道计算规则
给排水管道计算规则一、管道工程量计算规则1. 管道安装工程量按设计管道中心线长度以“m”计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等成组安装）所占的长度。
2. 室内管道已计价的不计算配管；室外管道已计价的，不再计算泵房、水塔的配管。
3. 室内管道支架已计价的，室外管道支架按已计价管道长度（不包括由泵房、水塔引入室内的管道长度）每10m计算一个。
4. 室内管道安装工程的室内设施用房、消防用房的管道支架不计算。
5. 室外管道支架，按设计图示尺寸以“t”计算重量。
6. 室内管道安装工程的室内设施用房、消防用房的管道不计算。
7. 管道安装定额不包括水压试验或灌水试验费用，应按施工组织设计规定，另行计算。
8. 管件按主管系统统筹计算，计入相应管道安装单价中。
9. 管件重量已在管道安装定额中考虑，不再另行计算。
10. 管井中管道按设计图示尺寸以“m”计算，执行管道安装相应项目。
二、室内管道支架工程量计算规则1. 室内各种管道支架，以“t”计算，不扣除离心式空调设备冷凝水接头的重量。
2. 室内管道已计价的各种支架，不再计算管道支架。
3. 室内采暖工程的采暖干管，不计算支架。
4. 室内采暖工程的采暖立管，其支架按已计价管道长度每10m计算一个。
5. 室内采暖工程的采暖水平干管和水平支管，其支架按已计价管道长度每10m 计算一个。
6. 室内采暖工程的采暖水平支管和采暖立管，其支架按已计价管道长度每10m 计算一个。
7. 室外管道支架按已计价室外管道每10m长度（DN≥100）计算一个；保温管道保温材料每10m长度（DN≥100）计算一个；不保温管道每10m长度（DN≥100）计算一个。
8. 室外无基础管沟（管基为-2m）内支架按管沟长度每10m计算一个；有基础管沟（管基为-3m）内支架按管沟长度每10m计算一个。
蒸汽管道疏水量计算
蒸汽管道疏水量计算
蒸汽管道疏水量的计算方法如下：
- 启动疏水量计算公式：$M=60\times n\times(G1\times C1\times\Delta t1+G2\times C2\times\Delta t2)\div(Ig-Ib)$
- 过热蒸汽管道运行时的疏水量计算公式：$G=q\times n\div(Ig-Ib)$
- 湿蒸汽管道运行时的疏水量计算公式：$G=q\times n\div(Ig-Ib)+W\times x\times0.1$
其中，$G1$表示单位长的钢管重量或单只阀门的重量；$G2$表示单位长的钢管保温材料重量；$C1$表示钢管比热；$C2$表示保温材料比热；$\Delta t1$表示钢管温升速度；$\Delta t2$表示保温材料温升速度；$Ig$表示蒸汽焓；$Ib$表示蒸汽管道初压下的饱和水焓；$q$表示管道及阀门的散热损失；$W$表示湿蒸汽的湿度；$x$表示0.1；$n$表示管道长度。
管道疏水量计算
蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂２０１0-06－10摘要:介绍蒸汽疏水阀的类别及原理,对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。
关健词:蒸汽疏水阀；疏水量；疏水阀选型1前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体,并阻止蒸汽泄漏的阀门。
它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。
蒸汽疏水阀动作正常与否,影响着蒸汽使用设备的性能、效率和寿命。
据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%,而节约能源量可占系统总节能量的30％。
以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。
2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。
2．1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
浮球型疏水阀对排放容量和工作压力广泛适应,但不推荐用于有可能发生水锤的系统中。
这类阀的特点是：适用于大排量,体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结,必须进行保温。
浮球型疏水阀的故障主要是关闭故障,浮球可能损坏或下沉,不能保持在开的位置。
２.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。
蒸汽增加热静力元件内部的压力,使疏水阀关闭。
凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩,打开阀门。
在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。
值得注意的是，不凝结气体可能积存在凝结水的后面。
热静力型疏水阀也可以用来排放蒸汽系统中的空气。
它排量大，排空气性能良好。
清单、定额工程量计算说明(计算式)
第一部分：给排水安装工程一.排水管道工程量计算：1 排水管道工程量计算规则（其他工程量计算规则详见清单细目指南及消耗量定额）：清单计算规则：按设计图示管道中心线长度以延长米计算，不扣除管件所占的长度。
定额计算规则：按设计图示管道中心线长度以延长米计算，不扣除管件所占的长度。
2 主管工程量计算:DN150-UPVC排水管（水平段）：0.3+1.5=1.80（m） [注：室内管道从外墙皮1.5m开始计算] （定额量=清单量）DN150-UPVC排水管（竖直段）：0.95+11.4+2.0=14.35（m）（定额量=清单量）钢套管DN200：2（个）×0.15=0.30（m）（定额量）[注：该工程量为穿非屋面楼板处埋设钢套管，板厚考虑100mm，钢套管长度计算150mm，未考虑装修厚度]DN200钢性防水套管：1（个）（定额量）[注：该工程量为穿屋面楼板处埋设钢性防水套管数量]注：工程量计算未考虑土方相关工程量。
3 排水支管工程量计算：3.1一层卫生间排水支管工程量计算：DN50-UPVC排水管：0.8+2.2+0.35=3.35（m）（定额量=清单量）DN100-UPVC排水管：0.2+0.8+0.35=1.35（m）（定额量=清单量）蹲便器：1（套）（定额量=清单量）洗脸盆：1（套）（定额量=清单量）3.2 二、三层卫生间排水支管DN50-UPVC排水管：（1.2+0.65+0.38+0.1+0.5+0.34+1.4+0.5×9+0.15）×2=18.44（m）（定额量=清单量）DN75-UPVC排水管：（3.1+0.34+0.65+0.45）×2 =9.08（m）（定额量=清单量）DN100-UPVC排水管：（0.6×2+0.5+0.42+0.32+0.25×2+0.9+0.75+0.5×6）×2 =15.18（m）（定额量=清单量）DN150-UPVC排水管：0.38×2=0.76（m）（定额量=清单量）蹲便器：4×2=8（套）（定额量=清单量）洗脸盆：1×2=2（套）（定额量=清单量）DN100清扫口：2×2=4（个）（定额量=清单量）立式小便器：3×2=6（套）（定额量=清单量）DN50普通地漏：3×2=6（个）（定额量=清单量）二、给水管道工程量计算：1 给水管道工程量计算规则（其他工程量计算规则详见清单细目指南及消耗量定额）：清单计算规则：按设计图示管道中心线长度以延长米计算，不扣除阀门、管件（包括减压阀、疏水器、水表、伸缩器等组成安装）所占的长度。
压水堆核电机组饱和蒸汽管道疏水量计算模型
第 ３期
Ｖ ｌ ０ Ｎｏ ３ ｏ ４ ．
２ １ 年 ９月 ０１
Ｓｅｐ ．２ １ ｔ ０１
压 水堆 核 电机 组饱 和 蒸 汽管 道 疏 水量 计 算模 型
赵福强， 顾 宇 ， 朝 晖 ， 易 高文 英 ， 于 涛
（ 国核 电 力规 划 设 计 研 究 院 ， 京 １０ ９ 北 ００ ４）
Ｄｒ ｉ ｏ ａ ｅ Ｃａｃ ａ ｉ ｎ ｆ ｒ Ｓ ｔ ｒ ｔ ｄ Ｓ ｅ ｍ ｎ ｎ ｔ ａｎ Ｆｌ ｗｒ ｔ ｌｕｌ ｔｏ ｏ ａ ｕ ａ ｅ ｔ ａ Ｌｉ ｅ ｉ ｈｅ ＰＷ Ｒ
Ｎｕ ｌ ａ ｗｅ ａ ｔ ｃ ｅ ｒ Ｐｏ ｒ Ｐｌ ｎ
ＺＨＡＯ ・ ｉ ｎ Ｆｕ ｑ ａ ｇ， ＧＵ ｕ， Ｙ ａ ｈ ｉ Ｇ Ｙ Ｉ Ｚｈ ｏ— ｕ ， ＡＯ ｅ ・ ｉ ｇ， ＹＵ ａ Ｗ ｎ 道 疏 水 系统 对 核 电机 组 运 行 的经 济性 和 安 全 性 起 着 至 关 重 要 的 作 用 ， 文 针 对 大 型 压 水 蒸 本
堆 核 电机 组 饱 和 蒸 汽 管道 ， 立 饱 和 蒸 汽 输 送 管 道 疏 水 量 计 算 的数 学 模 型 ， 国 内某 引进 型 大 型 压 水 堆 核 电 建 以
机组 为例 ， 计算 出主要 蒸汽管道的启动疏水量和经常疏水 量 ， 果表 明核 电机 组蒸 汽输送 管道 经常 疏水量 不 结
可 忽略 ， 同时针 对 启 动 疏 水 和 经 常 疏 水 拟 定 疏 水 系统 。 须
关 键 词 ： 电机 组 ； 水 量 ； 核 疏 系统拟 定 ； 和 蒸汽 ； 水 堆 饱 压 中图 分 类 号 ：Ｍ６ ３ ９ Ｔ ２ ．１ 文献标识码 ： Ａ 文 章 编 号 ：６ ２— ５９ ２ １ ）３— ２ ３— ４ １７ ５ ４ （０ １ ０ ０ ０ ０
给排水管道工程量计算
给排水管道工程量计算管道长度按设计图示管道中心线长度计算；不扣阀门及附件所占长度，管长＝水平长度＋垂直长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心计算，施工图中的水平管段尺寸可按图示比例，用比例尺测量。
垂直安装管道，按立面图、剖面图、系统图，根据层高、标高及安装高度来进行计算。
水平管道中心长度的范围(1）从计算起始点（如室内外分界处或工程的起始中心的长度）；室内分界点：地上引入室内的管道以墙外三通为界；管道界限划分：采暖、给排水管道：室内外管道均以建筑物外墙皮1.5m为界；燃气管道：地下引入室内的管道以第1个阀门为界；(2）按照图中所示管中心至管中心的长度；(3）管中心至计算的终止处，如给水、排水支管与卫生器具的分界处；(4）特殊情况的，从工程起点至终点的管道长度等，不再考虑分界点。
例：三种同管径、不同材质管道，均从起点A 到终点B 之间的距离为20m，计算这三种情况的管道安装工程量。
1.管道DN40镀锌管，未安装阀门或水表，但有连接附件。
均不扣所占长度。
镀锌钢普通常为6m一根，需用4根管，3个管箍相连接，但不扣除管件所占长度，所以其工程量为DN40镀锌钢管（丝接）20m;2.管道DN40中间安装DN40阀门，不扣阀门所占长度。
焊接钢管焊接安装了一个阀门，但不扣阀门所占管道长度，其工程量为DN40焊接钢管焊接20m，阀门应另行计算;3.管道DN40上接水表及旁通管道，保证检修水表不停水，这里只计算主管路长度。
不扣水表所占长度。
焊接钢管（丝接）工程量为20m，也不扣减水表安装所占主管道长度。
不同管径管道准确分界点按“节点变径”原则来划分，分界一般在弯头处、三通处及连接管件处。
同一管径合并计算。
给排水管道工程垂直管道长度计算垂直管长：DN40=1+3+1=5DN32=3DN25=3DN20=3DN15=2.8-1+2.8-0.3+1-0.3阀门及管道附件工程量计算一、阀门及管道附件定额规定（一）螺纹阀门项目，适用于各种内外螺纹连接的阀门安装。
蒸汽输送管道疏水设计
蒸汽输送管道疏水设计蒸汽输送管道的疏水阀必须适用于蒸汽主管的最高压力，并且具有足够的排量在实际压差下排放到达疏水阀的冷凝水。
第一个条件很容易，即知道蒸汽疏水阀处系统的最大工作压力。
在正常运行情况下到达疏水阀的冷凝水量(只有管道的散热损失引起蒸汽的冷凝)可以计算出，或者根据下表读取起动和运行负载。
必须记住，锅炉分汽缸的疏水阀必须排放数倍的从锅炉中携带出来的水分，通常按锅炉排量的10%来选择该疏水阀。
对于蒸汽输送系统的其它疏水阀，只要疏水点之间的距离不超过推荐的50m，则冷凝水量在½"低排量疏水阀范围以内。
只有很少的情况，如蒸汽压力很高(超过70bar)，同时蒸汽管道很大，也许需要大容量的疏水阀。
另外必须注意的是有些系统会经常关闭和起动，蒸汽管道从冷态加热到工作温度所需的额外冷凝水量。
冷态启动所需蒸汽计算的数据为蒸汽质量而非蒸汽流率，因此我们必须考虑所需的起机时间。
例如管道必须在20分钟内达到工作压力，则实际的冷凝水率为表中的60/20，即3倍。
在加热过程的初始阶段，冷凝水率至少和正常的相同。
但是，瓦特节能经验表明此时管道内的压力仅略高于大气压力，例如只有0.05bar。
这意味着疏水阀的排量会降低。
这种情况在系统起动时经常碰到，因此½"正常容量的疏水阀可能是合适的选择。
更大的疏水阀则是不必要的浪费，同时在疏水阀失效时所引起的蒸汽浪费也会更大。
选择主蒸汽管道的疏水阀时必须考虑安装上的一些因素。
除非集水点和疏水阀前有很长的冷却段，蒸汽疏水阀应该在接近或在蒸汽饱和温度下排放冷凝水。
蒸汽主管的疏水阀通常选择倒吊桶疏水阀，如果在野外或有冰冻可能，可以选择双金属疏水阀和热动力疏水阀。
管道疏水量计算
蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂2010-06-10摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。
关健词：蒸汽疏水阀；疏水量；疏水阀选型1 前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。
它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。
蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。
据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。
以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。
2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。
2.1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。
这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。
浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。
2.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。
蒸汽增加热静力元件内部的压力，使疏水阀关闭。
凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩，打开阀门。
在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。
值得注意的是，不凝结气体可能积存在凝结水的后面。
热静力型疏水阀也可以用来排放蒸汽系统中的空气。
它排量大，排空气性能良好。
管路常用计算公式
“U”布管园直径
Dt--布管园当量直径,mm
S—换热管中心距，mm
Sn—最小U形管中心距，mm
n/--沿隔板槽一侧管排数
13
换热管的轴向应力
--换热管的轴向应力,MPa
ps—壳程设计压力,MPa
pt--管程设计压力,MPa
d --换热管外径，mm
--一根换热管金属横截面积，mm
--管板材料许用应力，MPa
G--安全阀最大排汽量,kg/s
HS--安全阀入口蒸汽焓,J/kg
37
安全阀接管座上的反作用力矩
M--接管座上的反作用力矩，n-m
di--安全阀出口直径，m
38
扩容器汽化量
D--扩容器汽化量,kg/h
G—疏水量,kg/h
h/--疏水焓,kJ/kg
hs/--扩容器饱和水热焓,kJ/kg
r--饱和水汽化潜热,kJ/kg
4
最大允许工作压力
［pw］--最大允许工作压力,MPa
5
EHA封头厚度计算
6
锥壳的计算厚度
DC--锥壳计算内直径，mm
cosα--锥壳半顶角（。）
7
园平盖计算厚度
K—宽面法兰平盖系数，0.25
8
压力载荷引起的轴向分力
FD—轴向分力，N
Db--法兰螺栓中心园直径，mm
db--螺栓直径,mm
9
预紧最小螺栓载荷
--0℃时的气体密度，kg/m3
--气体工作绝对压力，MPa
--0℃时的气体绝对压力,MPa
0.101325MPa
T1--0℃时的气体绝对温度,K
273.15K
T2--气体工作绝对温度,K
31
换热设备产生蒸汽时的安全泄放量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽疏水阀选型及蒸汽管道疏水量的计算
上海沪工阀门厂2010-06-10
摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。
关健词：蒸汽疏水阀；疏水量；疏水阀选型
1 前言
蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。
它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。
蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。
据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。
以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。
2 蒸汽疏水阀的类别及原理
疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。
2.1 浮球型疏水阀
浮球型疏水阀包括一个浮球和波纹管元件。
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。
这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。
浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。
2.2 热静力型疏水阀
热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。
蒸汽增加热静力元件内部的压力，使疏水阀关闭。
凝结水和不凝结气体在集水管中积存，温度开始下
降，热静力元件收缩，打开阀门。
在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。
值得注意的是，不凝结气体可能积存在凝结水的后面。
热静力型疏水阀也可以用来排放蒸汽系统中的空气。
它排量大，排空气性能良好。
但不能适应负荷的急剧变化，不适合蒸汽压力变动大的场合。
2.3 热动力型疏水阁
与热静力型蒸汽疏水阀相反，热动力型疏水阀是根据蒸汽和凝结水的运动速度不同，或者说既利用了蒸汽的凝结作用，又利用了凝结水的再蒸发作用。
即蒸汽一旦冷却，就产生凝结，形成低压高压张结水进人低压区，会引起再蒸发。
另外，这种型式双利用了蒸汽和凝结水的密度差和粘性系数差。
热动力型疏水阀体积小，重量轻，但不适用于大排量，且易有故障。
2.4 倒置桶型疏水阀
根据蒸汽和水比重不同的原理工作的机械式疏水阀。
蒸汽进人倒置桶内，使桶浮起来，关闭出口阀。
凝结水进人疏水阀改变桶的浮力，使其下沉，打开疏水阀放出凝结水。
与其他机械式疏水阀不同，倒置桶可以在蒸汽温度下连续排放空气和其他不凝结气体。
倒置桶型疏水阀排除空气能力强，没有空气气堵和蒸汽汽锁现象，排量大但有冻结的可能。
3 蒸汽疏水阀的选型
l）选择符合使用条件的形式。
2）疏水负荷。
3）疏水阀前后压力之差，疏水阀必须在这种压差下打开。
4）疏水阀能承受系统最高工作压力和最高工作温度，由此来确定疏水阀壳体的材质。
5）为了符合使用条件，蒸汽疏水阀的安装方式要正确。
4 蒸汽管道疏水量的计算
4.1 启动时蒸汽管道疏水量的计算
4.1.1 估算的原始条件
高压蒸汽管道暖管的温升速度规定为2℃~3℃/分钟，且最高不得超过5℃/分钟，故计算中选用5℃/分钟。
保温材料的温升速度取为钢管温升速度的一半。
4.1.2 启动疏水量的计算公式
启动疏水量M=60×n×(G1×C1×Δt1+G2×C2×Δt2)/(Ig-Ib)
G1——单位长的钢管重量或单只阀门的重量；
G2——单位长的钢管保温材料重量；
C1——钢管比热，大卡/公斤℃；
C1——保温材料比热；
Δt1——钢管温升速度，℃/分；
Δt2——保温材料温升速度，℃/分（取Δt2为0.5Δt1，即为2.5℃/分钟计算）；Ig——蒸汽焓，大卡/公斤；
Ib——蒸汽管道初压下的饱和水焓，大卡/公斤；
n——管道长度；
4.2 蒸汽管道运行时的疏水量计算
4.2.1 过热蒸汽管道疏水量计算
经常疏水量G=q×n/(Ig-Ib) 公斤/小时；
q = 管道及阀门的散热损失；
可按规程中关于管道的单位热损失范围中的数据；
Ig = 额定参数下的过热蒸汽焓，大卡/公斤；
Ib = 额定参数下的饱合水焓；
n = 管道长度或阀门只数；
4.2.2 湿蒸汽管道经常疏水量计算
因湿蒸汽本身带有湿度，故与过热蒸汽相比，经常疏水量除应考虑管道散热而引起的疏水，还应考虑湿蒸汽本身所含水分引起的疏水量。
目前我国CP1000 核电机组中的主汽及汽水分离再热器前的5 段、6 段、7 段抽汽均为湿蒸汽，故湿蒸汽管道疏水量的计算是核电机组热力系统中的重要问题。
考虑到工程应用的安全可靠性，统一按湿度中0.1 做为疏水量。
故湿蒸汽管道的经常疏水量公式如下：
经常疏水量G=q×n/(Ig-Ib)+W×x×0.1 公斤/小时
4.3 疏水阀疏水量的确定
蒸汽疏水量是选择疏水阀的重要参数。
在选择疏水阀时应保证其疏水量大于管道中任何工况产生的疏水量，因而疏水阀容量的选择需在管道疏水量上乘以安全系数。
图1 疏水系统设置
图2 疏水管液位监测设置
疏水量较大的湿蒸汽管道的疏水系统设置见图1，疏水点设置疏水罐，疏水罐下接疏水管道，并设置电动旁路阀，以防止疏水器阻塞及保护疏水器。
电动旁路阀与疏水罐相连接疏水管水位设置连锁，图2 疏水管液位监测设置，当疏水管水位达到水位定值时，旁路电动阀自动打开。
安装要求：
▪疏水阀不允许串联使用，必要时可以并联使用。
▪疏水阀要安装在管道的是低点且尽可能靠近加热设备。
安装位置应便于操作和检修。
▪蒸汽疏水管道与蒸汽管道一样，也需考虑热胀应力和补偿问题。
▪从疏水出口至疏水阀入口管段应尽可能短，且沿流向应有4% 的坡度，使疏水自然流下进人疏水阀。
对于热静力型疏水阀要留1m 长管段，不设绝热层。
▪疏水阀一般都带有过滤器。
如不带者应在阀前安装过滤器。
▪热动力圆盘式疏水阀可水平安装或直立安装均可。
热动脉冲式疏水阀一般安装在水平管道上，阀盖朝上。
机械浮球式疏水阀必须水平安装。
5 结束语
疏水阀虽然是蒸汽系统中的一个很小的部件，但却对整个蒸汽系统的能源消耗起着至关重要的作用。
合理的计算蒸汽管道疏水量，选择性能合适，容量匹配的蒸汽疏水阀是用汽设备正常生产的保证，更是有效节约生产成本与能源的保障。
