嘿,咱来说说真空排气定压补水装置的原理哈。

我记得有一次去一个大型的供暖系统那里参观,看到了这个真空排气定压补水装置在工作。

你可以把整个系统想象成一个大大的水桶,里面装着水,水在里面循环流动,就像一群小鱼在游来游去。

这个装置呢,首先它有个真空脱气的部分。

就像给水里的气泡找个家,把它们赶出去。

那些气泡就像调皮的小捣蛋鬼,在水里到处乱窜。

我看到在装置的一个区域,水被抽进来,然后经过一些特殊的结构。

这些结构就像一个个小陷阱,把气泡抓住。

就像在河里用网捕鱼一样。

在真空环境下,那些溶解在水里的气体就会跑出来,形成气泡被排出去。

我看着那些小气泡一个一个地往上冒,就像水在“打嗝”。

然后就是定压补水的部分啦。

这就像给这个水桶里的水
保持一个稳定的水位。

有一个压力传感器,它就像一个小眼睛,时刻盯着水的压力。

当压力低了的时候,就像水桶里的水少了,就需要补水。

补水的设备就像一个小水壶,开始往系统里加水。

我看到补水的管道里,水“哗哗”地流进来,就像给系统注入了新的活力。

有一次,可能是系统有点小故障,压力有点不稳定。

维修人员就像医生一样,赶紧检查各个部件。

他们仔细地看着压力传感器的数据,就像看病人的体温表一样。

从把气泡赶出去,到根据压力来补水,这就是真空排气定压补水装置的原理。

就像我在供暖系统那里看到的那样,它让整个系统运行得更稳定呢。

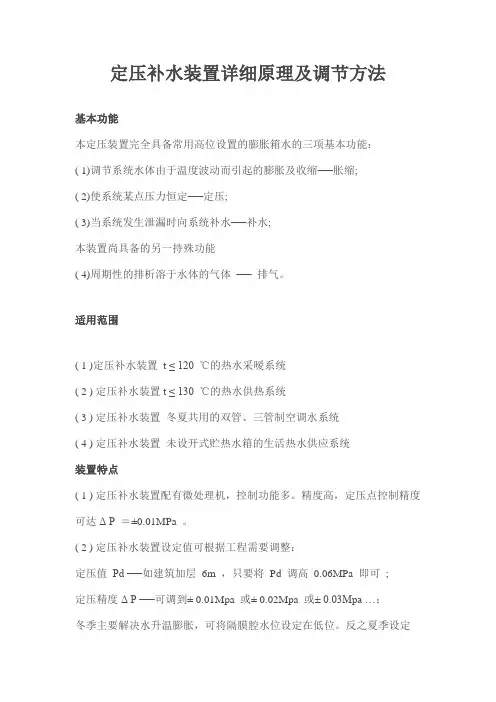

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达Δ P =±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整:定压值Pd ──如建筑加层6m ,只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳,挠曲疲劳试验达45 万次,允许持续温度70 ℃以下,短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

杭州励进定压补水机组说明书

杭州励进定压补水机组说明书

定压补水装置使用说明书杭州励进环保设备有限公司一、原理简介定压补水装置是杭州励进环保设备有限公司在全自动气压供水设备的基础上发展而来的,其工作原理是利用密闭压力罐内的可压缩气体来贮存、调节热水系统,因受温度变化而收缩或膨胀的水容量,密闭的压力罐内安装了囊状的隔膜,胶囊内充入一定气,将罐内分为气室和水室,当水温度提高时水容量增加,此时罐内气体被压缩,膨胀的水进入水室,水温下降时水容量减少,气体膨胀,水室的水进入系统管网,如管网有泄漏,使管网压力值达不到设定管网压力时,由水泵进行补充至设定压力,达到了稳压定压的目的。

二、适用范围1、高温水连续供热系统;2、热水站工业、民用连续供暖系统;3、热水高温水循环作业系统;4、风机盘管冷热水系统。

三、产品主要特点1、一次充气,可保持长期使用;2、罐体为密闭装置,气水不相接触,能保证水质不被外界污染;3、占地面少,投资省,安装快,操作管理和维修简便;4、省去建筑物内的高位水箱,节约结构投资;5、水罐起缓冲作用,可消除对管网的水锤影响;6、自动控制、运行可靠;7、调节系统水体由于温度波动而引起的膨胀及收缩--胀缩;8、使系统某点压力恒定--定压;9、当系统发生泄漏时向系统补水--补水;10、周期性的排析溶于水体的气体--排气。

膨胀水罐技术参数表注意:出厂前,我司已充好气,请不要随意拧动补气口,若充水条件下拧动此补气口,会造成内置橡胶隔膜损坏。

定压补水装置装配尺寸表单罐双泵尺寸表定压补水装置气压热水膨胀稳压水罐在暖气系统设置示意图五、定压补水装置的调试与使用1、定压补水装置电源使用说明定压补水装置采用三相五线制,电压:380V,50HZ(三相线,零线,接地线),必须可靠接地线。

2、操作方式定压补水装置出厂前,我司已设定电接点压力表的上下限,上限为P2(水泵停止压力),下限为P1(水泵启动压力)。

一般情况下,取P2=P1+(0.03-0.05Mpa)。

当系统压力低于下限P1时,电接点压力表动作,启动水泵,将水箱中的水压入罐及采暖循环水系统或供水系统中,直至该系统压力达到上限压力P2,自动切断水泵电源,停止补水或供水。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 )定压补水装置t ≤ 130 ℃的热水供热系统( 3 )定压补水装置冬夏共用的双管、三管制空调水系统( 4 )定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 )定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达Δ P =± 。

( 2)定压补水装置设定值可根据工程需要调整:定压值Pd ──如建筑加层 6m ,只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;( 3 )定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

( 4 )定压补水装置罐体有效容积率高达 90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

( 5 )定压补水装置隔膜柔性极佳,挠曲疲劳试验达 45 万次,允许持续温度 70 ℃以下,短时间允许达120 ℃。

( 6 )定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

( 7 )定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

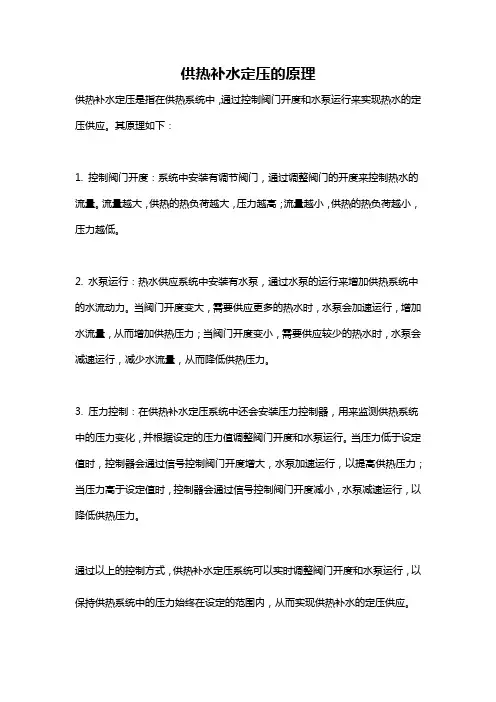

供热补水定压的原理

供热补水定压的原理

供热补水定压的原理
供热补水定压是指在供热系统中,通过控制阀门开度和水泵运行来实现热水的定压供应。

其原理如下:
1. 控制阀门开度:系统中安装有调节阀门,通过调整阀门的开度来控制热水的流量。

流量越大,供热的热负荷越大,压力越高;流量越小,供热的热负荷越小,压力越低。

2. 水泵运行:热水供应系统中安装有水泵,通过水泵的运行来增加供热系统中的水流动力。

当阀门开度变大,需要供应更多的热水时,水泵会加速运行,增加水流量,从而增加供热压力;当阀门开度变小,需要供应较少的热水时,水泵会减速运行,减少水流量,从而降低供热压力。

3. 压力控制:在供热补水定压系统中还会安装压力控制器,用来监测供热系统中的压力变化,并根据设定的压力值调整阀门开度和水泵运行。

当压力低于设定值时,控制器会通过信号控制阀门开度增大,水泵加速运行,以提高供热压力;当压力高于设定值时,控制器会通过信号控制阀门开度减小,水泵减速运行,以降低供热压力。

通过以上的控制方式,供热补水定压系统可以实时调整阀门开度和水泵运行,以保持供热系统中的压力始终在设定的范围内,从而实现供热补水的定压供应。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达Δ P =±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整:定压值Pd ──如建筑加层6m ,只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳,挠曲疲劳试验达45 万次,允许持续温度70 ℃以下,短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

定压补水装置的工作原理

定压补水装置的工作原理

定压补水装置的工作原理定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头,采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。

初始运行时首先启动补水泵向系统及气压罐内的水室中充水,系统充满后多余的水被挤进胶囊内。

因为水的不可压缩性,随着水量的不断增加,水室的体积也不断的扩大而压缩气室,罐内的压力也不断的升高。

润田定压补水装置当压力达到设计压力时,通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时,多余的水通过安全阀排至补水箱循环使用,当系统中的水由于泄露或温度下降而体积缩小,系统压力降低时,胶囊中的水被不断压入管网补充系统的压降损失,当系统压力至设计允许的最低压力时,通过压力控制器使补水泵重新启动向管网及气压罐内补水,如此周而复始。

特点:1.结构紧凑,工艺先进,性能优越,自动化程度高;2.占地面积小,基建投资省,有利于防震,给建筑设计和施工带来诸多方便;3.安装方便;现场仅需接好进出水口和电源就可,简单快捷;4、双泵:一用一备,运行安全可靠,当一台故障时,另一台自动启动5.智能化程度高,可全自动运行,无需人工管理,并可和楼宇自控系统连接。

产品用途●用于生产、消防、生活系统加压供水,一般称之为囊式自动给水装置。

●用于采暖、空调系统中作为稳压膨胀补水设备使用,一般称之为囊式落地式膨胀水箱。

定压补水装置工作原理:定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头,采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。

初始运行时首先启动补水泵向系统及气压罐内的水室中充水,系统充满后多余的水被挤进胶囊内。

因为水的不可压缩性,随着水量的不断增加,水室的体积也不断的扩大而压缩气室,罐内的压力也不断的升高。

当压力达到设计压力时,通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时,多余的水通过安全阀排至补水箱循环使用,当系统中的水由于泄露或温度下降而体积缩小,系统压力降低时,胶囊中的水被不断压入管网补充系统的压降损失,当系统压力至设计允许的最低压力时,通过压力控制器使补水泵重新启动向管网及气压罐内补水,如此周而复始。

膨胀罐定压补水的工作原理

膨胀罐定压补水的工作原理

膨胀罐定压补水的工作原理一、概述膨胀罐定压补水系统是一种用于保持供水系统压力稳定的装置。

它通过膨胀罐、压力控制阀和补水阀等组件的协同作用,实现供水系统的自动补水和水压恒定。

本文将详细介绍膨胀罐定压补水的工作原理,涵盖压力控制、膨胀罐作用、定压补水原理、补水方式、自动补水、补水阀调节和缺水保护等方面。

二、压力控制供水系统的压力控制是保持水压稳定的关键环节。

在膨胀罐定压补水系统中,压力控制主要依靠压力控制阀来实现。

压力控制阀根据供水系统的压力变化,自动调节阀门的开度,以保持系统压力稳定。

当系统压力过高时,压力控制阀会减小开度,减少进入供水系统的水量,从而降低系统压力;当系统压力过低时,压力控制阀会增大开度,增加进入供水系统的水量,从而提高系统压力。

三、膨胀罐作用膨胀罐在膨胀罐定压补水系统中起着至关重要的作用。

它主要由气囊和壳体组成,内部充有一定压力的气体或氮气。

当供水系统压力过高时,多余的水会进入膨胀罐,使其体积膨胀;当供水系统压力过低时,膨胀罐内的水会回流到供水系统中,为系统提供必要的补充水源。

通过这种方式,膨胀罐能够吸收和释放系统的水压波动,维持供水系统的压力稳定。

四、定压补水原理定压补水原理是膨胀罐定压补水系统的核心。

当供水系统压力降低时,压力控制阀会感知到压力变化,并自动打开补水阀,将外部水源(如自来水或水泵)引入供水系统,为系统补水。

补水过程中,膨胀罐会吸收一部分补水,并起到压力缓冲的作用。

通过调节补水阀的开度,可以设定供水系统的目标压力。

当系统压力达到设定值时,补水阀会自动关闭,停止补水。

五、补水方式膨胀罐定压补水系统有多种补水方式,以满足不同应用场景的需求。

根据水源和补水管路的不同配置,常见的补水方式包括:直接补水、间接补水、水箱补水等。

直接补水方式是将外部水源直接接入供水系统进行补水;间接补水方式是通过中间水池或水箱进行补水;水箱补水方式是将水箱作为缓冲和存储单元,在需要时为供水系统补充水源。

定压补水装置产品原理结构图

定压补水装置产品原理结构图

囊式膨胀定压罐主要罐体、供水胶囊、进(出)水口、充气装置、压力表、排气阀等组成。

供水胶囊采用纯天然无毒橡胶制成,具有良好的韧性和伸缩性能,它与进水口相通,并且形成一个密闭的腔室将水与外部钢罐内壁完全隔绝,胶囊和钢罐内壁之间充有氮气,具有很强的化学惰性及比热容大等优点。

囊式定压罐主要利用气体的可压缩性,对系统由于温度变化引起的水体积增大或减少进行吸纳或补充作用。

当系统温度增高时,水体积增大,这时系统压力大于罐内气体压力,部分水会被压入罐内的胶囊里,直到罐内气体的压力与系统压力达到平衡。

当系统温度降低时,水体积变小,这时罐内气体压力大于系统压力,部分水会被压回系统,起到对系统补充水量的作用。

囊式定压罐通常与外部的控制箱,补水泵及电接点压力表等,连接形成机组,根据系统的最低需要压力及最高运行工作压力设定工作状态,性能特点和应用范围
性能特点:
1、一次充气可保持长久使用;
2、罐体为密闭装置,气水不接触,保证水质不受外界污染;
3、占地面积少、安装快、投资省、操作维修方便;
4、可取代生活、消防及采暖、空调用的高位水箱及水塔,有利于建筑美观和结构抗震,降低建筑的造价;
5、能自动消除管网中的水锤及噪音;
6、在热水采暖及空调系统中起膨胀水箱和自动补水作用;
应用范围:
1、工业与民用建筑的生产、生活及消防给水系统;
2、热水供应系统、热水采暖系统中作落地膨胀水箱;
3、作为高层建筑给水系统中水锤噪音消除设备;
4、农村自来水的理想设备、建筑施工、流动作业中临时供水设备;。

定压补水真空机组工作原理

定压补水真空机组工作原理

定压补水真空机组工作原理
《定压补水真空机组工作原理》
定压补水真空机组是一种新型的高性能真空机组,把回油系统和真空系统集成在一起,可以实现定压和补水功能,使真空程控设备可以更好地运行。

定压补水真空机组的工作原理:
1.定压补水真空机组是由真空水泵、回油泵、蒸汽发生器、真空水冷却器和其他附件组成,能够实现由蒸汽驱动,形成真空的过程。

2.当定压补水真空机组的水泵启动后,水泵将水从水箱中抽出并注入真空系统,水在真空系统内循环,当它进入水冷却器时,水流受到蒸汽驱动,在水冷却器中被冷却器冷却,水流改变方向,从而形成真空。

3.当真空机组正常工作时,回油泵将分布在各处的真空系统收集的油水混合物回收到油水分离器进行分离,油回流到油箱,并通过真空水冷却器进行冷却,水回流到水箱。

4.当真空机组处于运行状态时,真空水冷却器控制真空度,控制水泵以一定的流量回收真空系统,同时保持一定的液位,实现真空机组的定压补水功能。

定压补水真空机组的工作原理非常简单,但可以实现高效的真空机组运行,保护真空程控设备,使其能够长期有效地工作。

- 1 -。

纽曼特定压补水

纽曼特定压补水

纽曼特定压补水装置是一种用于控制压力稳定的设备。

它可以
提供持续稳定的水压力,并在压力波动时进行调整,以满足用水需求。

这种装置广泛应用于各种场合,如家庭、办公楼和工厂等,以确保供水系统的正常运行。

纽曼特定压补水装置由定压罐、压力控制器、补水泵等组成。

其主要工作原理是通过对水压力的检测和调节,将供水压力维持在设定范围内。

当压力低于设定值时,补水泵会自动启动,将水注入到定压罐中,增加压力;当压力高于设定值时,压力控制器会打开排气阀,释放多余的压力。

定压补水装置具有以下优点:
1. 节能:由于采用了自动控制方式,避免了传统供水方式中因压力波动造成的能源浪费。

2. 可靠:定压补水装置能够保证供水压力的稳定性,避免了因压力不足或压力过高导致的各种问题。

3. 环保:通过减少不必要的能源消耗,定压补水装置有助于降低碳排放,符合环保要求。

4. 易于维护:定压补水装置结构简单,操作方便,日常维护工作量较小。

在使用定压补水装置时,需要注意以下几点:
1. 定期检查设备运行状况,确保各部件正常工作。

2. 根据实际用水需求及时调整设定值,以保持供水压力的稳定。

3. 定期清洗定压罐内部,防止水垢和杂质的积累。

4. 在使用过程中如遇到问题,应及时联系专业人员进行维修。

定压补水装置说明1

定压补水装置说明1

是否提供加工定制是设备名称定压补水装置型号FLK-400PZ~FLK-2000PZ 额定容量250-8530(L)规格FLK-400PZ~FLK-2000PZ 额定输出功率/(kw)电压/(V)冷却方式/运行方式电控保护功能过压保护显示压力表【定压补水机组】产品概述囊式定压补水装置是一种稳压补水装置,广泛应用于空调、采暖系统,给水管网系统等,它可替代传统膨胀的水箱水罐,能减少泵的启动次数,可吸纳系统的部分水膨胀量,易于实现自动补水、自动排气、自动泄压和自动过压保护等。

【定压补水机组】工作原理囊式定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座,以及连接管路等组成。

当系统内温度升高时水的体积增大时,系统压力增大,这时会有部分水进入囊式定压罐的胶囊中,胶囊囊膨胀会压缩罐内的气体,直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小,系统压力降低时,罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量,水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点,一个是水泵启动压力P1,一个是水泵停止压力P2,P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时,控制箱控制水泵开启向系统补水,当补到系统压力和罐内压力大于P2时,水泵停止。

【定压补水机组】定压补水系统工艺流程图当系统的容水量较大时,系统需安装容纳膨胀水的水箱和电磁泄水阀以保证其安全,软水箱要留足够的空间,容纳系统膨胀泄水。

电磁泄水阀的推荐开启压力P=0.9P0(P0为系统的安全阀门开启压力)。

【定压补水机组】菲洛克产品特点与技术创新1、囊式定压罐严格按照压力容器标准设计制造,性能可靠;2、可根据现场条件,设计设备布置与管路走向,便于安装及操作,占地面积小;3、选用知名品牌的水泵,运行可靠,长寿命,无泄漏。

定压装置的工作原理与计算方法

定压装置的工作原理与计算方法
(1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩; (2)使系统某点压力恒定──定压; (3)当系统发生泄漏时向系统补水──补水。 1 定压装置的工作原理 气压罐定压补水装置由气压罐、补水泵、控制箱、底架、压力感应装置、 管道、电磁阀、电接点继电器等组合而成,其工作原理:气室按工艺设计充入 预压所需的空气(或氮气),装置连接系统,安装完毕,打开装置与系统之间 的阀门(该阀门应有锁闭装置,在工作期间严禁关闭)。当系统水温的变化引 起水的容积膨胀或者收缩时,由气压罐自行予以吸入或吐出,使系统压力稳定 在预先设定的压力上下限的区域里。如果系统由于漏水或其他原因引起压力下 降至预设压力的下限时,由电接点继电器动作启动稳压泵,使之向系统供水, 直至压力达到所预定的的压力上限值时止。若系统压力超过设定的最高压力值 时,安全阀自行向软水箱或地沟泄水降压,如此反复,以维持系统统总水容量的 5%,则 Gb=5%VC=0.05*34.4=1.72m3/h 3、罐体的调节水量 V1 按 5min 补水泵流量考虑 V1=5*1.72/60=0.143m3 4、 罐内最小的气体空间 V2=0.143/(1/0.75-1)=0.429m3 5、 最低水位所需要的最小水容积 V3=0.2*(0.143+0.429)=0.114m3 6、 罐体总容积 Vz=V3+V1/(1-α)=0.114+0.143/(1-0.75)=0.686m3 7、 补水泵启动压力 P1,大于系统最高点 0.5m,则 P1=8.5+1=9.5m 8、 补水泵停泵压力及电磁阀关闭压力 P2=(P1+10)/α-10=16m 10、水膨胀时电磁阀开启工作压力 P3=P2+4=16+4=20m 11、安全阀开启工作压力 P4=P3+2=22+2=24m 12、 补水泵扬程(一般比补水点高 3-5mH2O)[3] Hb=P1+4=9.5+4=13.5m 本工程选用定压装置气压罐容积 Vz=800L,补水泵流量 Gb=2m3/h(一用一 备),扬程 Hb=14m。 6 结束语: 气压罐定压装置的选择在工程设计中至关重要,罐体调节水量过小,补水

供热变频补水定压的原理

供热变频补水定压的原理

供热变频补水定压的原理
供热变频补水定压系统是一种常见的楼宇供暖系统。

它通过变频控制泵的运行,根据室内温度的变化实现热水循环和补水,以保持室内恒温。

其原理如下:
1. 当室内温度低于设定温度时,传感器会感知到温度下降,并发出信号。

2. 控制器根据信号调整变频器的输出频率,从而控制循环泵的流量,使热水循环加速,提高室内温度。

3. 随着热水循环速度的加快,热水管道内的水位下降,此时补水泵开始工作,将水从补水箱中抽出,补充到热水管道中,以保持管道内的水位不变。

4. 同时,补水定压装置也开始工作,根据管道内的压力变化,自动调整补水泵的出水量,以保证管道内的压力恒定。

这样,通过不断地监测和调整,供热变频补水定压系统能够实现室内恒温、管道内压力恒定的效果。

空调水系统补水定压装置原理

空调水系统补水定压装置原理

空调水系统补水定压装置原理空调水系统补水定压装置原理,听起来是不是有点儿晦涩?别急,今天就给大家说说它到底是个啥,为什么我们平时用空调的时候都没注意到它的存在,但它又如此重要。

首先啊,空调水系统可不是简单地吹吹风,空调一开,水就开始跑,水温一变,压力就得调整,水量不对,空调就干不了活,最后凉爽的风也吹不出来。

那这时候,补水定压装置就起到了关键作用。

就好比是一个隐形的“幕后英雄”,默默守护着你舒适的环境。

这玩意儿其实很简单,说白了就是一个自动调节水量和水压的装置。

水管里的水不可能永远保持在一个恒定的压力下,特别是水温升高或者空调系统启动、关闭时,压力会发生变化。

而这时候,补水定压装置就像个体贴的管家,随时准备补充水源,保证系统中的水量充足,压力恰到好处。

想象一下,如果空调系统里的水压不稳定,水就不能正常流动,空调效果肯定差,甚至可能会烧坏压缩机。

你说,这是不是跟汽车一样,没油了不就跑不动了?补水定压装置工作原理其实也很简单,它通过一个压力传感器监测水系统的压力变化,一旦水压下降到设定值以下,装置就会自动开启,把水加到系统里,直到水压恢复正常。

就好比是水管里的“守夜人”,一看到水压低了,赶紧往里灌水,别让压力掉得太低,系统跑不了。

反过来说,如果水压过高,它又会通过排水装置把多余的水给放掉,避免水压过大,影响系统的正常运行。

就像我们喝水过多,撑得不行,得去厕所排一下一样,空调水系统也是得有个合适的“压力阀”。

但说实话,你要是没注意过这东西,可能会觉得它不怎么起眼。

其实它每天都在辛勤工作,真的是起到了“幕后英雄”的作用。

它一旦失灵,空调就不管用了,水压不稳,空调冷气也不稳定,甚至可能对整个空调系统造成损害。

说个通俗点的例子,就像你每天忙得要死,做家务做工作,你都不抱怨,但一旦不做了,家里就乱了,工作也搞不定了,大家才发现你有多重要。

补水定压装置就差不多是这个角色,工作无声,问题有声。

补水定压装置也不是没有“脾气”的。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达Δ P =±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整:定压值Pd ──如建筑加层6m ,只要将Pd调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳,挠曲疲劳试验达45 万次,允许持续温度70 ℃以下,短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

地源侧定压补水

地源侧定压补水

地源侧定压补水(原创实用版)目录1.地源侧定压补水的概述2.地源侧定压补水的工作原理3.地源侧定压补水的应用领域4.地源侧定压补水的优势与不足5.地源侧定压补水的发展前景正文一、地源侧定压补水的概述地源侧定压补水,顾名思义,是指在地源热泵系统中,通过一种特定的补水方式,以保持系统内的压力稳定,确保地源热泵的正常运行。

地源热泵作为一种高效节能的空调系统,其工作原理是利用地下土壤或水体的热能进行供暖或制冷。

然而,由于地下土壤或水体的温度变化,以及系统内部的水损耗,地源热泵系统需要定期进行补水。

二、地源侧定压补水的工作原理地源侧定压补水的工作原理主要基于压力平衡原理。

在地源热泵系统运行过程中,由于温度变化和系统内部的水损耗,系统内的压力会发生变化。

为了保持系统内的压力稳定,需要在系统中安装一个定压补水装置。

这个装置会实时监测系统内的压力变化,并在压力降低时自动补充水,以保持系统内的压力稳定。

三、地源侧定压补水的应用领域地源侧定压补水技术广泛应用于地源热泵系统中。

地源热泵系统是一种高效节能的空调系统,它可以利用地下土壤或水体的热能进行供暖或制冷。

由于地下土壤或水体的温度变化,以及系统内部的水损耗,地源热泵系统需要定期进行补水。

因此,地源侧定压补水技术在地源热泵系统的运行中发挥着重要作用。

四、地源侧定压补水的优势与不足地源侧定压补水技术的优势主要表现在以下几个方面:1.保持系统内压力稳定,确保地源热泵的正常运行;2.减少系统内部的水损耗,提高系统的运行效率;3.实现自动化控制,降低人工操作的复杂性。

然而,地源侧定压补水技术也存在一些不足之处,如设备成本较高、安装和维护较为复杂等。

五、地源侧定压补水的发展前景随着我国节能减排政策的不断推进,地源热泵系统作为一种高效节能的空调系统,得到了广泛的应用。

地源侧定压补水技术作为地源热泵系统的重要组成部分,其发展前景十分广阔。

定压补水装置详细原理及调节方法概述

定压补水装置详细原理及调节方法概述

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:(1)调节系统水体由于温度波动而引起的膨胀及收缩一胀缩;(2)使系统某点压力恒定一定压;(3)当系统发生泄漏时向系统补水一补水;本装置尚具备的另一持殊功能(4)周期性的排析溶于水体的气体—排气。

适用范围(1 )定压补水装置t< 120 °C的热水釆暧系统(2)定压补水装置t< 130 °C的热水供热系统(3)定压补水装置冬夏共用的双管、三管制空调水系统(4)定压补水装置未设开式贮热水箱的生活热水供应系统装置特点(1 )定压补水装置配有微处理机,控制功能多。

精度高,定压点控制精度可达AP =±0.01MPa o(2 )定压补水装置设定值可根据工程需要调整:定压值Pd 如建筑加层6m ,只要将Pd调高0.06MPa即可;定压精度AP 可调到±0.01Mpa 或±0.02Mpa 或±0.03Mpa...;冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。

反之夏季设定在高位;(3 )定压补水装置罐本体不承压属常压容器一隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

(4)定压补水装置罐体有效容积率高达90 %—隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。

(5)定压补水装置隔膜柔性极佳,挠曲疲劳试验达45万次,允许持续温度70 °C以下,短时间允许达120 °Co(6 )定压补水装置水泵起动有延迟功能一为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定儿秒(可设定)后水泵再予开动。

(7)定压补水装置水泵还设有强制起动一如24小时内水泵不运转,就会白动强制短时运转,亦可手动强制运转。

(8 )定压补水装置补水配管中设有隔离阀一可确保补水不致逆流污染水源。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空调水系统的定压补水装置
一、作用
1、定压:为了使系统压力稳定,还可以防止泵发生气蚀。

补水:补充冷冻水运行时的汽化消耗和渗漏。

2、定压补水装置分为:膨胀水箱和成套定压补水装置(落地式膨胀罐、补水泵)
二、工作原理
定压补水装置设备采用系统静压作为设计初始压力水头,采用保证系统内热水不汽化的压力作为定压补水装置动行终端压力水头。

初始运行时首先启动补水泵向系统及膨胀罐内的水室中充水,系统充满后多余的水被挤进膨胀罐内。

因为水的不可压缩性,随着水量的不断增加,水室的体积也不断的扩大而压缩气室,罐内的压力也不断的升高。

当压力达到设计压力时,通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时,多余的水通过安全阀排至补水箱循环使用,当系统中的水由于泄露或温度下降而体积缩小,系统压力降低时,膨胀罐内的水被不断压入管网补充系统的压降损失,当系统压力至设计允许的最低压力时,通过压力控制器使补水泵重新启动向管网及膨胀罐内补水,如此周而复始。

三、扬程、流量计算
扬程:冷冻水末端最不利点的垂直高度加上补水泵至补水点的阻力损失。

流量:根据补水管路的直径和供水需求量确定。
