三相四线制零相电流计算公式

合集下载

单相、三相交流电路计算公式归纳

单相、三相交流电路计算公式归纳

《单相、三相交流电路》功率计算公式三相电源一般都是对称的,多用三相四线制三相负载包括:星型负载和三角形负载不对称时:各相电压、电流单独计算,对称时:只需计算一相。

千瓦电流值:220v阻性: 1000w/220v=4.5A 220v感性:1000w/(220*0.8)=5.5A380v阻性:1000w/3/220v=1.5A 380v感性:I线=1000w/(380*1.7*0.8)=1.9A三相四线制中的零线截面通常选为相线截面的1/2左右。

在单相线路中,零线与相线截面相同。

U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角:线电压=相电压=380v)相电流:(负载上的电流),用Iab、Ibc、Iac表示。

相电压:任一火线对零线的电压U A、U B、U C线电流:(火线上的电流),用I A、I B、I C表示。

线电压:任意两火线间的电压U AB、U BC、U CA星形:I线(IA、IB、IC)=I相(Iab、Ibc、Iac),U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V), P相=U相×I相, P总=3P相=√3×U线×I相=√3×U线×I线;三角:I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac),U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC),P相=U相×I相,P总=3P相=√3×I线×U相=√3×I线×U线。

单相电有功功率:P= U相I相cosφ 1千瓦=4.5-5.5A三相电有功功率: P总=3U相I相cosφ=3x220xI相cosφ P总=√3U线I线cosφ=1.732x380xI线cosφ三相电1千瓦线电流:IA、IB、IC:=P总/√3U线cosφ=1000kw/(380x√3x0.8)=2A铜线的安全截流量为5-8A/平方毫米,铝线的安全截流量为3-5A/平方毫米。

三相四线电流计算公式

三相四线电流计算公式

三相四线电流计算公式电流是电力系统中最基本的物理量之一,电力系统中的电流分为直流电流和交流电流。

其中,交流电流是电力系统中应用最广泛的一种电流,特别是三相交流电流。

三相电流的计算一般采用矢量图法或计算公式法。

本文将介绍三相四线电流计算公式。

一、三相四线电路三相四线电路是指三相电源和四条电线组成的电路,其中三相电源包括三个电压相位相差120度的正弦交流电源,四条电线包括三根相线和一根中性线。

因为三相电源相互独立,所以三相电路中的电流相互独立,这样可以大大提高电力系统的稳定性和可靠性。

二、三相四线电流计算公式在三相四线电路中,电流可以用两种方式表示,一种是用相量表示,一种是用实数表示。

用相量表示时,电流的大小和相位可以用矢量图表示。

用实数表示时,电流的大小和相位可以用电流值和相位角表示。

三相电流计算公式如下:Ia = I * cos(θa - θ)Ib = I * cos(θb - θ)Ic = I * cos(θc - θ)其中,I为电流大小,θ为电流相位角,分别对应于三相电源的相位角,θa、θb、θc分别对应于三相电压相位角的偏差角度。

三相电压相位角的偏差角度是指三相电压相位角与三相电源的相位角之差。

当三相电源的相位角为0度时,三相电压相位角的偏差角度为0度,此时三相电流大小相等。

三、三相四线电流计算实例为了更好地理解三相四线电流计算公式,我们来看一个实例。

假设三相电源的电压为220V,频率为50Hz,电阻为10Ω,电感为5mH,电容为5μF。

则三相电流计算公式为:Ia = 220 * cos(ωt) / sqrt(10^2 + (ωL - 1 / ωC)^2)Ib = 220 * cos(ωt - 120) / sqrt(10^2 + (ωL - 1 / ωC)^2) Ic = 220 * cos(ωt - 240) / sqrt(10^2 + (ωL - 1 / ωC)^2) 其中,ω为角频率,ω = 2πf,f为频率,L为电感,C为电容。

三相四线用电计算公式

三相四线用电计算公式

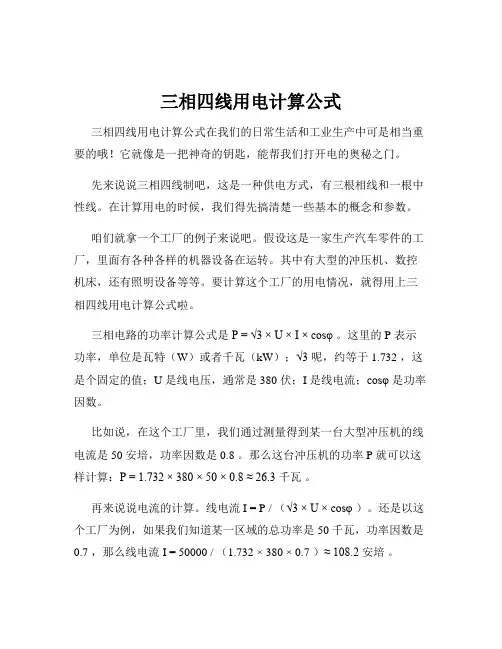

三相四线用电计算公式三相四线用电计算公式在我们的日常生活和工业生产中可是相当重要的哦!它就像是一把神奇的钥匙,能帮我们打开电的奥秘之门。

先来说说三相四线制吧,这是一种供电方式,有三根相线和一根中性线。

在计算用电的时候,我们得先搞清楚一些基本的概念和参数。

咱们就拿一个工厂的例子来说吧。

假设这是一家生产汽车零件的工厂,里面有各种各样的机器设备在运转。

其中有大型的冲压机、数控机床,还有照明设备等等。

要计算这个工厂的用电情况,就得用上三相四线用电计算公式啦。

三相电路的功率计算公式是P = √3 × U × I × cosφ 。

这里的 P 表示功率,单位是瓦特(W)或者千瓦(kW);√3 呢,约等于 1.732 ,这是个固定的值;U 是线电压,通常是 380 伏;I 是线电流;cosφ 是功率因数。

比如说,在这个工厂里,我们通过测量得到某一台大型冲压机的线电流是 50 安培,功率因数是 0.8 。

那么这台冲压机的功率 P 就可以这样计算:P = 1.732 × 380 × 50 × 0.8 ≈ 26.3 千瓦。

再来说说电流的计算。

线电流 I = P / (√3 × U × cosφ )。

还是以这个工厂为例,如果我们知道某一区域的总功率是 50 千瓦,功率因数是0.7 ,那么线电流 I = 50000 / (1.732 × 380 × 0.7 )≈ 108.2 安培。

还有中性线电流的计算。

在三相四线制中,如果三相负载不平衡,中性线就会有电流通过。

中性线电流的计算公式是In = √(Ia² + Ib² + Ic² - Ia Ib - Ib Ic - Ic Ia )。

咱们假设这个工厂的某个车间,三相负载分别是:Ia = 30 安培,Ib = 40 安培,Ic = 50 安培。

那么中性线电流In = √(30² + 40² + 50² -30×40 - 40×50 - 50×30 )≈ 28.87 安培。

三相四线电流计算公式

三相四线电流计算公式

三相四线电流计算公式三相四线电流计算公式是用来计算三相四线系统中各相电流的重要公式,它一般用于电力系统调试、运行和故障分析等工作。

本文将介绍三相四线电流计算公式的基本原理,以及在电力系统中的应用。

三相四线电流计算公式的基本原理是:由于三相系统的特殊性,三相电流循环,即电流经由A相回路经B相回路最终回到A相回路,并且A相电流的值与B相电流的值是相等的。

根据三相电流循环的原理,可以得出以下三相四线电流计算公式:I_N = I_A + I_B + I_C其中,I_N 为零线电流,I_A 、I_B 、I_C别为A相、B相、C相电流。

此外,三相四线电流计算公式还包括三相有功电流和无功电流的公式:P_g = I_A * U_A * Cos_A + I_B * U_B * Cos_B + I_C * U_C * Cos_CQ_g = I_A * U_A * Sin_A + I_B * U_B * Sin_B + I_C * U_C * Sin_C其中,P_G 为三相有功功率,Q_G 为三相无功功率;U_A 、U_B 、U_C 为A、B、C相电压值;Φ_A 、Φ_B 、Φ_C 为各相电流相位差。

以上三相四线电流计算公式可以用于多种场合,比如电力系统调试、运行和故障分析等工作。

例如,在调试电力系统时,可以使用这些公式来计算各相电流和电压的值,对比计算的值和实际读数之间的差异,从而判断电力系统是否运行正常,是否存在规程及控制、出现错误信号等问题。

因此,三相四线电流计算公式不仅可以用于计算电力系统中各相电流的值,而且在调试、运行、故障分析等时也都可以使用。

三相四线电流计算公式对电力系统的正常运行具有重要的指导意义,因此,人们必须正确理解这些公式,正确应用三相四线电流计算公式,为保障电力系统的安全运行作出贡献。

三相四线零线电流简单计算法

三相四线零线电流简单计算法

三相四线零线电流简单计算法以三相四线零线电流简单计算法为标题的文章一、引言在工业和民用电力系统中,三相四线零线电流的计算是非常重要的。

本文将介绍一种简单的计算方法,帮助读者准确地计算三相四线零线电流。

二、三相四线电流计算公式三相四线电流的计算公式如下:I = P / (√3 × U × cosθ)其中,I代表电流,P代表功率,U代表电压,θ代表功率因数。

三、根据功率计算电流我们需要知道电路的功率。

假设我们有一个三相四线电路,电压为380V,功率因数为0.9,功率为10kW。

我们可以使用上述公式计算电流。

I = 10000 / (√3 × 380 × 0.9)= 10000 / (1.732 × 380 × 0.9)≈ 17.6A所以,在这个例子中,三相四线电流约为17.6安培。

四、考虑零线电流在三相四线电路中,除了三相线电流外,还存在着零线电流。

零线电流的计算方法与三相线电流类似,只需将功率因数改为1即可。

I_0 = P / (√3 × U × cos90°)= 10000 / (1.732 × 380 × 1)≈ 16.7A所以,在这个例子中,零线电流约为16.7安培。

可以看出,零线电流与三相线电流相差不大。

五、三相四线电流的应用了解三相四线电流的计算方法对于电力系统的设计和运行非常重要。

通过准确计算电流,可以确保电力系统的安全和稳定运行。

在工业领域,三相四线电流的计算可以帮助工程师选择合适的电线和电缆,以确保其能够承载所需的电流,并防止过载和故障发生。

在民用领域,三相四线电流的计算可以帮助人们合理规划家庭用电,避免电器过载使用,提高家庭用电的安全性和效率。

六、结论本文介绍了一种简单的计算方法,帮助读者准确计算三相四线零线电流。

通过了解和应用这一计算方法,我们可以更好地设计和运行电力系统,确保其安全和稳定运行。

三相零序电流计算公式

三相零序电流计算公式

三相零序电流计算公式
零序电流公式:Ia+Ib+Ic=0.
零序电流是不对称运行和单相运行是零序电流产生的主要原因。

在三相四线制电路中,三相电流的向量和等于零,即
Ia+Ib+Ic=0.如果在三相三线中接入一个电流互感器,这时感应电流为零。

当电路中发生触电或漏电故障时,回路中有漏电电流流过,这时穿过互感器的三相电流相量和不等零,其相量和为:Ia+Ib+Ic=I (漏电电流,即零序电流)。

这样互感器二次线圈中就有一个感应电流,此电流加于检测部分的电子放大电路,与保护区装置预定动作电流值相比较,若大于动作电流,则使灵敏继电器动作,作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器,三相电流的相量和不等于零,所产生的电流即为零序电流。

电机电流计算

电机电流计算

1、电机电流计算:对于交流电三相四线供电而言,线电压是 380,相电压是 220,线电压是根号 3 相电压对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指 A 相 B 相 C 相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号 3 相电压。

三个绕组的尾线相连接,电势为零,所以绕组的电压是 220 伏当电机角接时:线电流=根号 3 相电流;线电压=相电压。

绕组是直接接 380 的,导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三 UI 乘功率因数是对的用一个钳式电流表卡在 A B C 任意一个线上测到都是线电流三相的计算公式:P=1.732×U×I×cosφ(功率因数:阻性负载=1,感性负载≈0.7~0.85 之间,P=功率:W)单相的计算公式:P=U×I×cosφ空开选择应根据负载电流,空开容量比负载电流大 20~30%附近。

啊,公式是通用的:P=1.732×IU×功率因数×效率(三相的)单相的不乘 1.732(根号 3)空开的选择一般选总体额定电流的 1.2-1.5 倍即可。

经验公式为:380V 电压,每千瓦 2A,660V 电压,每千瓦 1.2A,3000V 电压,4 千瓦 1A,6000V 电压,8 千瓦 1A。

3KW 以上,电流=2*功率;3KW 及以下电流=2.5*功率2 功率因数(用有功电量除以无功电量,求反正切值后再求正弦值)功率因数 cosΦ=cosarctg(无功电量/有功电量)视在功率 S有功功率 P无功功率 Q功率因数 cos@(符号打不出来用@代替一下)视在功率 S=(有功功率 P 的平方+无功功率 Q 的平方)再开平方而功率因数 cos@=有功功率 P/视在功率 S3、求有功功率、无功功率、功率因数的计算公式,请详细说明下。

电流计算公式

电流计算公式

各种电机额定电流的计算1、电机电流计算:对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相B相C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号3相电压。

三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏当电机角接时:线电流=根号3相电流;线电压=相电压。

绕组是直接接380的,导线的电流是两个绕组电流的矢量之和功率计算公式p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流三相的计算公式:P=1.732×U×I×cosφ(功率因数:阻性负载=1,感性负载≈0.7~0.85之间,P=功率:W)单相的计算公式:P=U×I×cosφ空开选择应根据负载电流,空开容量比负载电流大20~30%附近。

啊,公式是通用的:P=1.732×IU×功率因数×效率(三相的)单相的不乘1.732(根号3)空开的选择一般选总体额定电流的1.2-1.5倍即可。

经验公式为:380V电压,每千瓦2A,660V电压,每千瓦1.2A,3000V电压,4千瓦1A,6000V电压,8千瓦1A。

3KW以上,电流=2*功率;3KW及以下电流=2.5*功率2功率因数(用有功电量除以无功电量,求反正切值后再求正弦值)功率因数cosΦ=cosarctg(无功电量/有功电量)视在功率S有功功率P无功功率Q功率因数cos@(符号打不出来用@代替一下)视在功率S=(有功功率P的平方+无功功率Q 的平方)再开平方而功率因数cos@=有功功率P/视在功率S3、求有功功率、无功功率、功率因数的计算公式,请详细说明下。

(变压器为单相变压器)另外无功功率的降低会使有功功率也降低么?反之无功功率的升高也会使有功功率升高么?答:有功功率=I*U*cosφ即额定电压乘额定电流再乘功率因数单位为瓦或千瓦无功功率=I*U*sinφ,单位为乏或千乏.I*U 为容量,单位为伏安或千伏安.无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高.4、什么叫无功功率?为什么叫无功?无功是什么意思?答:无功功率与功率因数许多用电设备均是根据电磁感应原理工作的,如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。

各种电机电流计算以及额定电流的计算公式,一次全部教给你

各种电机电流计算以及额定电流的计算公式,一次全部教给你

各种电机电流计算以及额定电流的计算公式,一次全部教给你!交流电动机的电流如何计算低压380/220V三相四线制系统,是我国各地广泛采用的供电系统。

各类低压用电器铭牌一般都标明容量,如何根据容量的大小,很快算出额定负荷电流,以配装适当的熔断器(熔体)、开关、导线等,是电工最常遇到的计算问题。

1 三相电动机电流380V三相电动机,功率因数一般为0.8左右,它的额定电流约为额定容量的2倍,当电动机的功率在2KW以下时,可按2.5倍考虑。

对于220V三相电动机,它的额定电流约为额定容量的3.5倍,当电动机的功率在2KW以下时,可按4倍考虑。

具体计算公式为I=KP式中I---三相异步电动机的额定电流(A)P---电动机的功率(KW)K---系数相关问答:三相电机电流计算公式I=P/1.732/U/cosΦ,cosΦ是什么,为什么有个cos Φ。

I=P/1.732/U这个公式是对的还是错的?什么情况下会用到cosΦ。

I=P/1.732/U这个公式是错的,正确应是I=P/(1.732*U*cosΦ)。

cosΦ是在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。

所以,供电部门对用电单位的功率因数有一定的标准要求。

cosΦ=P/S中的S表示什么。

S表示有功功率,有功功率又叫平均功率。

交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率,它是指在电路中电阻部分所消耗的功率,对电动机来说是指它的出力。

计算三相电流,要考虑到用电单位的功率因数,所以功率因数用cosΦ表示。

电功率换算电流的公式

电功率换算电流的公式

电功率换算电流的公式请问:三相电功率,换算电流的公式是怎样怎示? . 三相电功率P 与线电压U和线电流I 及功率因数cosφ 的关系为:P=√3*U*I*cosφ 所以,I=P/(√3*U*cosφ )。

如果是普通的电动机,还应考虑效率η ,即I=P/(√3*U*cosφ * η )。

η 一般为0.8 左右或以上,cosφ 约为0.8-85,因此有实用估算公式:I=P/[(1~1.14)U] 实用电工速算口诀简介:建筑电气设计过程中,计算问题是非常复杂的,很多公式都非常繁琐。

这是经过多年总结和锤炼的一套估算口诀,不是非常精确,但非常实用,包含多种常用电工估算方法。

关键字:电工速算口诀已知变压器容量,求其各电压等级侧额定电流口诀 a :容量除以电压值,其商乘六除以十。

说明:适用于任何电压等级。

在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:容量系数相乘求。

已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值口诀b :配变高压熔断体,容量电压相比求。

配变低压熔断体,容量乘9 除以5。

说明:正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量,求其额定电流口诀(c):容量除以千伏数,商乘系数点七六。

说明:(1)口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数0.76,所得的电流值也不相同。

若把以上口诀叫做通用口诀,则可推导出计算220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数0.76。

《单相、三相交流电路》计算公式归纳

《单相、三相交流电路》计算公式归纳

《单相、三相交流电路》功率计算公式¥三相电源一般都是对称的,多用三相四线制三相负载包括:星型负载和三角形负载不对称时:各相电压、电流单独计算,对称时:只需计算一相。

千瓦电流值:220v阻性:1000w/220v= 220v感性:1000w/(220*=380v阻性:1000w/3/220v= 380v感性:I线=1000w/(380**=三相四线制中的零线截面通常选为相线截面的1/2左右。

在单相线路中,零线与相线截面相同。

U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角:线电压=相电压=380v)(相电流:(负载上的电流),用Iab、Ibc、Iac表示。

相电压:任一火线对零线的电压U A、U B、U C 线电流:(火线上的电流),用I A、I B、I C表示。

线电压:任意两火线间的电压U AB、U BC、U CA星形:I线(IA、IB、IC)=I相(Iab、Ibc、Iac),U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V),P相=U相×I相,P总=3P相=√3×U线×I相=√3×U线×I线;三角:I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac),U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC),P相=U相×I相,P总=3P相=√3×I线×U相=√3×I线×U线。

单相电有功功率:P= U相I相cosφ1千瓦=三相电有功功率:P总=3U相I相cosφ=3x220xI相cosφP总=√3U线I线cosφ=线cosφ~三相电1千瓦线电流:IA、IB、IC:=P总/√3U线cosφ=1000kw/(380x√=2A铜线的安全截流量为5-8A/平方毫米,铝线的安全截流量为3-5A/平方毫米。

三相电能计算公式

三相电能计算公式

三相电能计算公式1. 三相有功电能计算公式(适用于三相四线制和三相三线制对称负载)- 对于三相四线制系统,若三相负载对称,电能计算公式为W = 3× U_相×I_相×cosφ× t。

其中U_相是相电压,I_相是相电流,cosφ是功率因数,t是时间。

- 在三相三线制系统中,对于对称负载,电能计算公式为W=√(3)× U_线×I_线×cosφ× t。

这里U_线是线电压,I_线是线电流。

2. 三相无功电能计算公式(适用于三相四线制和三相三线制对称负载)- 对于三相四线制系统,若三相负载对称,无功电能计算公式为Q = 3×U_相× I_相×sinφ× t。

- 在三相三线制系统中,对于对称负载,无功电能计算公式为Q=√(3)× U_线×I_线×sinφ× t。

3. 三相视在电能计算公式(适用于三相四线制和三相三线制对称负载)- 对于三相四线制系统,若三相负载对称,视在电能计算公式为S = 3× U_相×I_相× t。

- 在三相三线制系统中,对于对称负载,视在电能计算公式为S=√(3)× U_线×I_线× t。

二、公式推导与理解。

1. 三相四线制有功电能公式推导(负载对称情况)- 在三相四线制中,每相的有功功率P_相=U_相× I_相×cosφ。

因为三相负载对称,所以总电能W = 3× P_相× t=3× U_相× I_相×cosφ× t。

2. 三相三线制有功电能公式推导(负载对称情况)- 对于三相三线制,线电压U_线与相电压U_相的关系为U_线=√(3)U_相,线电流I_线 = I_相。

三相总有功功率P=√(3)× U_线× I_线×cosφ,那么电能W=√(3)×U_线× I_线×cosφ× t。

三相四线电流计算公式

三相四线电流计算公式

三相四线电流计算公式
三相四线电流计算公式:
1. 总电流= √3 × 相电压 ×电流 / 线路阻抗
2. 相电流 = 总电流/ √3
3. 电流 = 功率 / (相电压 ×功率因数)
三相四线电流计算需要考虑电压、电流、线路阻抗和功率因数等因素,下面分别介绍:
1. 电压
三相四线系统中,每相电压平均值等于线电压。

三相电流相互偏移120度,因此线电压等于相电压乘以√3。

2. 电流
三相电流分别流过三相导线,因此相电流等于总电流除以√3。

总电流
可以通过待测电源的正向或反向流入和流出的导线测得。

3. 线路阻抗
线路阻抗是指电源和负载之间的电阻和电抗的总和。

在三相四线系统中,线路阻抗包括导线的电阻、电感和电容等。

为了减小线路阻抗,
应该选择足够粗的导线,并使导线长度尽可能短。

4. 功率因数
功率因数是指负载消耗的有用功与总视在功之比。

功率因数越大,则电网负荷越小,节约了电能的消耗。

功率因数越小,则表明负载对电力系统造成的无用功越多,不仅浪费了电能,还可能引起系统的不稳定。

三相四线电流计算公式可以通过仪表或计算机软件来实现,能够帮助工程师进行必要的设计和维护,确保系统的高效和安全。

三相四线零线电流计算

三相四线零线电流计算

三相四线零线电流计算在我们家庭中,电能作为生活必需品被广泛使用,而电流则是电能传输中的一个重要参数。

三相四线零线电流计算是电力系统中一项重要的计算工作。

今天,我们将深入了解三相四线零线电流的计算方法,并为您提供有用的指导意见。

首先,三相四线系统包括三个相,每个相之间有一个电压差,以及一个零线。

在三相四线系统中,电流必须通过相之间的配合来平衡,以避免任何一个相过载。

因此,我们需要计算每个相的电流,以确保三个相之间平衡。

其次,计算三相四线零线电流时,需要考虑相电压、负载和电源的性质。

在计算电流之前,我们需要测量每个相的电压,并将其记录下来。

然后,我们需要确定负载或电器的功率,以便计算电流。

最后,我们需要考虑电源的性质,包括电源电压和电源的限制条件。

在计算每个相的电流之前,需要使用以下公式计算总功率:总功率= √3 × 相电压× 相电流× 功率因数其中,√3代表3的平方根,而功率因数是目前的功率与电压和电流乘积的比值。

一旦我们计算出总功率,我们现在可以使用以下公式来计算每个相的电流:每相电流P=总功率÷(√3×相电压)这个公式能够让我们计算每个相的电流,从而确保三相电流负载的均衡。

最后,我们需要注意电源的限制条件。

电源的限制条件包括线路容量、电缆长度、布线方式等。

如果电源的限制条件不清楚或无法处理,那么电脑可能会发生过载或故障。

总之,三相四线零线电流计算是电力系统中的重要组成部分。

通过测量每个相的电压、计算负载的功率和电源属性,以及考虑电源的限制条件,我们能够计算出三相电流的每个相并确保电流负载的均衡。

通过这些方法,我们可以保证电力系统的稳定性和安全性。

三相四线制功率计算原理及计算方法

三相四线制功率计算原理及计算方法

三相四线制功率计算原理及计算方法在三相四线制系统中,每相的电压和电流可以通过电表或电参数仪进行测量。

根据电压和电流的测量值,可以进行功率的计算。

三相功率计算的核心是使用华尔定理,即功率等于电压乘以电流乘以功率因数。

对于三相系统,每相的功率计算公式如下:
P = √3 * U * I * cosθ
其中,P表示功率,U表示电压,I表示电流,θ表示相位差(即功率因数的反余弦值)。

三相功率计算方法:
1.首先,通过电表或电参数仪测量三相电压(Ua、Ub、Uc)和电流(Ia、Ib、Ic)。

注意,这些测量值应该属于同一时刻。

2.然后,根据上述功率计算公式,计算每相的功率。

3.最后,将每相功率相加,即可得到总功率。

需要注意的是,功率因数是衡量电路中有功功率和视在功率之间关系的指标。

它的范围介于-1和1之间,且通常是正值。

功率因数为1表示电路中只有有功功率,没有无功功率。

当电路中存在无功功率时,需要进行修正计算。

修正后的功率公式如下:
P = √3 * U * I * cosθ * PF
其中,PF表示功率因数的修正值,需要根据电路中有功功率和无功功率的比例进行计算。

总结:。

4p断路器零线电流计算

4p断路器零线电流计算

4p断路器零线电流计算
断路器零线电流是指在三相四线系统中,当其中一相电流为零时,另外两相的电流会在零线上产生一定的电流。

这种情况下,我们需要计算零线电流来确保系统的安全运行。

首先,我们需要知道系统的额定电压和额定电流。

然后,根据系统的连接方式(星形连接或三角形连接),以及负载的情况(平衡负载或不平衡负载),来计算零线电流。

对于星形连接的系统,当负载是平衡负载时,零线电流可以通过以下公式计算:
I0 = (3/2) I.
其中,I0为零线电流,I为相电流。

对于三角形连接的系统,当负载是平衡负载时,零线电流可以通过以下公式计算:
I0 = I.
如果负载是不平衡负载,我们需要考虑各相的电流大小和相位差,通过复数计算来得出零线电流的大小和相位角度。

另外,我们还需要考虑系统中的谐波电流对零线电流的影响,通常可以通过仿真软件进行计算。

最后,需要注意的是,计算零线电流是为了确保系统的安全运行,以及正确选择断路器的额定容量,以防止因为零线电流过大而导致断路器跳闸或系统出现其他问题。

综上所述,计算断路器零线电流需要考虑系统的连接方式、负载情况、谐波电流等多个因素,以确保系统的安全运行。

零线电流怎么计算

零线电流怎么计算

零线电流怎么计算
如果三相四线制供电三相负载平衡时,零线电流几乎很小,忽略不计;但这种情况是理论中
的,事实上是没有的,下面本人举例说明,通过计算零线值来说明问题。

值得注意的是,三相四线制交流电路中的零线上的电流不可能比任意一根相线上的电流大。

因为在负载星形连接时,零线电流为各相电流的向量和,在三相对称电路中,流过各相负载的电流应该相等,而且每相电流间的相位差为120°,其相量图以U相电流为参考,见下图所示
例如:三相四线制三相负载的一相电流为150 A、B相负载电流为120 A、C相负载电流为100 A,试求零线N上的电流是多少?
可以这样理解,计算零线的电流,它不是一个简单的三相交流电流的有效值相加的关系。

因为三相交流的三相存在一个相位差120°关系,那么计算零线电流可以用下面计算公式导出,即
Iɴ²= A²+ B²+C²-AxB-BxC-CxA
代入上面给的三相负载电流值
Iɴ²= 150²+ 120²+ 100²- 150 x120 - 120 x100 - 100 x150 = 1900
那么Iɴ=√1900 = 43.58A。

这么大的零线电流会与变压器的中性点形成闭合回路,而零线虽然有电阻值,在一定距离中有电位差,但到达接地网,它的电压都流入大地了,也等于0了。

电流计算公式

电流计算公式

第一章电流计算一、按功率计算电流的口诀之一1、用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压、相别、功率因数(又称力率)等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2、口诀低压380/220系统每千瓦的电流,安。

3、说明口诀是以380/220伏三相四线系统中的设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。

《1》这句口诀中,电力专指电动机。

在380伏三相时(功率因数0.8左右),电动机每千瓦的电流约为2安。

将“千瓦数加一倍”(乘2)就是电流,安。

这电流也称电动机的额定电流。

[例1]5.5千瓦电动机按“电力加倍”算得电流为11安。

[例2]40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备,每千瓦的电流为1.5安。

即将“千瓦数加一半”(乘1.5)就是电流,安。

[例3]3千瓦电加热器按“电热加半”算得电流为4.5安。

[例4]15千瓦电阻炉按“电热加半”算得电流为23安。

这口诀并不专指电热,对于以白炽灯为主的照明(简称照明,以下同)也适用。

虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高功率因数用)也都适用。

即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

[例5]12千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18安。

[例6]30千伏安的整流器按“电热加半”算得电流为45安(指380伏三相交流侧)。

[例7]320千伏安的配电变压器按“电热加半”算得电流为480安(指380/220伏低压侧)。

[例8]100千乏的移相电容器(380伏三相)按“电热加半”算得电流为150安。

三相四线电烤箱电流计算

三相四线电烤箱电流计算

三相四线电烤箱电流计算三相四线电流的计算公式:IN*=IA*+IB*+IC*=IA∠0+IB∠-120+IC∠120=IA+IB(cos-120+jsin-120)+IC(cos120+jsin120)=IA-0.5(IB+IC)+j0.866(IC-IB)三相四线的联接方法:1.三相交流电烤箱向外供电时,把三组线圈的末端X、Y、Z联在一起,从联接点引出一条线,这条线叫零线,也叫中性线。

再从线圈绕组另一端A、B、C各引出一条线,这三条线叫相线或火线,这种联接方法叫星形联接法。

2.电烤箱的这种向外输电方法构成三相四线制。

若不引出中线,用三条线向外供电则称三相三线制。

3.因为三相四线制供电能同时供出220V、380v两种不同的电压,因而得到广泛应用。

星形接法用Y表示,也叫Y接法。

电热(电热管)设备:功率P=1.732*电压U*电流I=1.732*380*60=39.49KW电力(电机)设备:P=1.732*U*I*cos-p=1.732*380*60*0.85=33.57KW (注:电力设备是感性负载,存在功率因数cos-p,取值范围在0.8~0.95之间)。

三相四线制,在低压配电网中,输电线路一般采用三相四线制,其中三条线路分别代表A,B,C三相,另一条是中性线N(如果该回路电源侧的中性点接地,则中性线也称为零线(老式叫法,应逐渐避免,改称PEN,如果不接地,则从严格意义上来说,中性线不能称为零线)。

在进入用户的单相输电线路中,有两条线,一条我们称为相线L,另一条我们称为中线N,中线正常情况下要通过电流以构成单相线路中电流的回路。

而三相系统中,三相平衡时,中性线(零线)是无电流的,故称三相四线制;在380V低压配电网中为了从380V相间电压中获得220V相间电压而设N线,有的场合也可以用来进行零序电流检测,以便进行三相供电平衡的监控。
