现场总线技术及控制系
工业数据通信和控制网络(现场总线)
工业数据通信和控制网络(现场总线)现场总线技术现场总线控制系统(简称FCS)其结构模式为“工作站――现场总线智能仪表”二层结构,成本低、可靠性高,可实现真正的开放式互连系统结构。
操作站LANH2H1服务器H1现场总线现场设备124H1网桥H1H132现场设备H1现场总线现场总线FCS控制层32现场设备原理图控制系统应用图示例使用控制系统分布确定现场总线的接线H1现场总线#3网段控制室PCGreenLiquorStorageLT111LT112H1现场总线#2网段LT101Re-BurnedPurchasedLimeLimeDT109FT11019SC11124IP102IP104AIP104BCoolerSC11225SC1102320FT102AT10321TT104HeaterCV-101A/OAT106AT107AAT107BLT108SC10822H1现场总线#1网段TT105现场总线定义现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。
它的关键标志是能支持双向、多节点、总线式的全数字通讯。
网络节点网络体系包括IPC、PLC以及各种智能化的现场控制设备基于统一、规范的通信协议通过同一总线实现相互间的数据传输与信息共享位于生产控制的底层网络结构通信总线在现场设备中的延伸现场总线的发展1996年到1998年,国际性组织FF(现场总线基金会)和PNO(Profibus国际组织)先后发布了适于过程自动化的现场总线标准H1、H2(HSE)和Profibus-PA,H1和PA都在实际工程中开始应用。
1999年底,包含8种现场总线标准在内的国际标准IEC-61158开始生效,除H1、HSE和PA外,还有WorldFIP、Interbus、ControlNet、P-NET、SwiftNet等五种。
Profibus较适合于工厂自动化,CAN适用于汽车工业,FF总线(FoundationFieldbus)主要适用于过程控制现场总线的网络结构现场总线的星形网络结构现场总线的网络结构特点Ethernet/HighwayFiledbusIPC、PLC。
1-现场总线基础知识
一.现场总线基础知识
现场总线简介 现场总线的发展 现场总线的特点与优点 几种有影响的现场总线
1.现场总线简介(FieldBus)
当今自动化领域技术发展的热点之一,被誉 为自动化领域的计算机局域网。它的出现标志着 工业控制技术领域又一个新时代的开始。 为什么要引入现场总线?
现场设备,为提高其性能价格比,在实现其 内部操作时都采用微处理器和数字化元件,提出 了必须在这些领域的数字设备之间实现数字通信 的要求。现场总线满足这种要求。
• 全分布
各现场设备有足够的自主性,它们彼此 之间相互通信,完全可以把各种控制功能 分散到各种设备中,而不再需要一个中央 控制计算机,实现真正的分布式控制。
现场总线的优点2
• 全开放 – 1999年底现场总线协议已被IEC 批准正式成 为国际标准,从而使现场总线成为一种开放 的技术。
• 双向传输 – 传统的4~20mA电流信号,一条线只能传递 一路信号。现场总线设备则在一条线上既可 以向上传递传感器信号,也可以向下传递控 制信息。
现场总线与DCS的网络结构比较
3.现场总线的结构特点
按照国际标准化组织(ISO)制定的开放系统互连(OSI) 参考模型建立。将七层简化成三层,分别由OSI参考模型 的第一层物理层,第二层数据链路层,第七层应用层组 成,流量与差错控制由数据链路层完成。考虑现场总线 的通信特点,有些现场总线还设置了一个现场总线访问
4-20mA信号是DCS系统及现场设备相互连接的最本质 特点.网关通讯程序开发工作量大.
控制计算机
CRT操作站
通道指挥器
基本调节器1 基本调节器2 基本调节器3
输入/输出
DCS结构示意图
信号要送到控制站,需要很多连线
现场总线技术及控制系统
第 2期
江
汉
石 油 科
技
V 1 1 N0 2 o .6 .
2O O 6年 6月 源自JA G A E R L U S I N E A D T C N L G I N H N P T O E M CE C N E H O O Y
Jn 2 0 u .0 6
现场总线技术及控制系统
现场总线( idu) 8 F l s是 0年代末 , eb 9 o年代初国 际上发展形成、 用于过程 自动化、 制造 自动化、 楼宇
1 现场总线概述
8 年代以来, 0 各种现场总线技术陆续形成。其 自 动化等领域的现场智能设备互连通讯 网络 , 它也 基 F :onao id i l 被称为现场底层设备控制网络(N R N T 。根据 中主 要 有 : 金 会 现 场 总 线 ( F FudtnFe — IF A E ) b s 、 制 局 域 网 络 ( A C n oe raN t u) 控 C N: otlrAe e rl - 国际电工委 员会 ( c 和美 国仪 表协 会 (S 的定 E I ) IA) o 、 k Ln r :x l p a= k  ̄ 义: 现场总线是连接智能现场设备和控制室系统 的 wr) 局 部 操 作 网 络 ( oWo s I a O  ̄ ag e r) 过程现场 总线 ( R F U :r es id w P O I S Po s F l B c e 全数字、 双向传输、 多分支结构的通信网络 。在过程 N tok 、 控制领域内, 它就是从控制室延伸到现场测量仪表、
P O IU R FB S总线 以及 H R A T协议 。
11 F . F总线
F( F 基金会现场) 总线是在过程 自动化领域得 到广泛支持和具有 良 好发展前景的一种技术。其前 身是以美国 F hr R s o t i e — oe u 公司为首, s mn 联合 Fx o— bw、 o 横河、 B 、 A B 西门子等 8 0家公 司制定的 I S P协 议和以 H ny e 公司为首 , oe l w 联合欧洲等地 10 5 家公
现场总线技术及其应用
现场总线技术及其应用 现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络,是过程控制技术、自动化仪表技术、计算机网络技术三大技术发展的交汇点,将带来控制系统的一大变革。
1 引言 随着计算机、控制、通信、网络等技术的发展,作为工业控制数字化、智能化与网络化典型代表的现场总线(FieldBus)技术也得到了发展迅速、影响巨大,引起了工程技术界的普遍兴趣与重视,使计算机控制系统逐步从集散控制系统(Distributed Control System dcs)走向以现场总线位基础的分布式现场总线控制系统(Fieldbus Control System,FCS),被誉为工业自动化领域具有革命性的新技术。
现场总线是当今自动化领域技术发展的热点之一。
2 被誉为自动化领域的计算机局域网 2.1 现场总线及其特点 (1)什么是现场总线? 根据国际电工委员会(IEC)和美国仪表协会(ISA)的定义:现场总线是连接智能现场设备和自动化系统的数字、双向传输、多分支结构的通信网络,它的关键标志是能支持双向多节点、总线式的全数字通讯,具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。
国际电工协会(IEC)的SP50委员会对现场总线有以下三点要求: (1)同一数据链上过程控制单元(PCU)、plc等与数字1/0设备互连; (2)现场总线控制器可对总线上的多个操作站、传感器及执行机构等进行数据存取; (3)通信媒体安装费用较低。

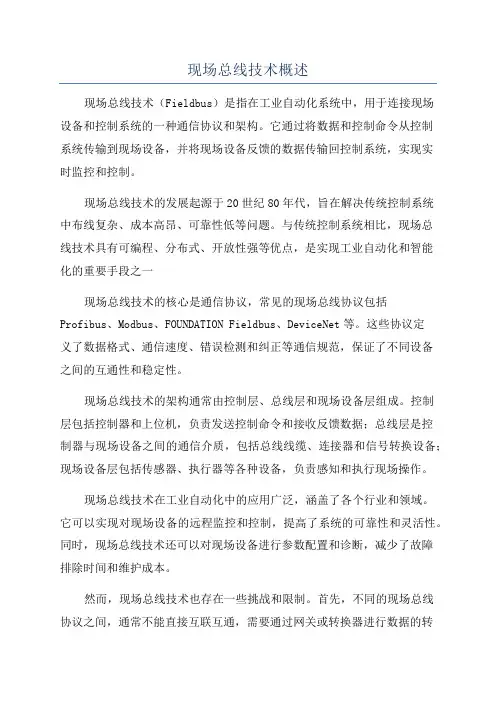

现场总线技术概述
现场总线技术概述现场总线技术(Fieldbus)是指在工业自动化系统中,用于连接现场设备和控制系统的一种通信协议和架构。
它通过将数据和控制命令从控制系统传输到现场设备,并将现场设备反馈的数据传输回控制系统,实现实时监控和控制。
现场总线技术的发展起源于20世纪80年代,旨在解决传统控制系统中布线复杂、成本高昂、可靠性低等问题。
与传统控制系统相比,现场总线技术具有可编程、分布式、开放性强等优点,是实现工业自动化和智能化的重要手段之一现场总线技术的核心是通信协议,常见的现场总线协议包括Profibus、Modbus、FOUNDATION Fieldbus、DeviceNet等。
这些协议定义了数据格式、通信速度、错误检测和纠正等通信规范,保证了不同设备之间的互通性和稳定性。
现场总线技术的架构通常由控制层、总线层和现场设备层组成。
控制层包括控制器和上位机,负责发送控制命令和接收反馈数据;总线层是控制器与现场设备之间的通信介质,包括总线线缆、连接器和信号转换设备;现场设备层包括传感器、执行器等各种设备,负责感知和执行现场操作。
现场总线技术在工业自动化中的应用广泛,涵盖了各个行业和领域。
它可以实现对现场设备的远程监控和控制,提高了系统的可靠性和灵活性。
同时,现场总线技术还可以对现场设备进行参数配置和诊断,减少了故障排除时间和维护成本。
然而,现场总线技术也存在一些挑战和限制。
首先,不同的现场总线协议之间,通常不能直接互联互通,需要通过网关或转换器进行数据的转换和交换。
其次,现场总线技术对硬件设备的要求较高,需要选择与总线兼容的设备进行接入。
此外,现场总线技术的通信速度相对较慢,对于一些对实时性要求较高的应用场景可能不够满足。
总的来说,现场总线技术是工业自动化领域的重要技术和工具,具有广泛的应用和发展前景。
随着工业互联网的兴起,现场总线技术将继续推动工业自动化向智能化、高效化的方向发展。
FCS-现场总线控制系统
二、FCS系统简介
1. FCS概述
FCS是基于网络、集SCADA/HMI和Soft logic于一体的工业 自动化现场总线控制系统。用现场总线这一开放的、具有互操作 性的网络将现场各个控制器和仪表及仪表设备互联,构成现场总 线控制系统,同时控制功能彻底下放到现场,降低了安装成本和 维修费用。已经成为21丐纪控制系统的主流产品。
大 型系统 …………..32,000 通道
特大型系统 …………..64,000 通道
3. FCS系统结构
行政管理层
操作管理层
控制层
4. FCS体系结构
TM的用户
DCOM
数据控 制系统
SQL/ODBC OPC
即时监控显示器
T-COM, OPC, DDE DCOM, OPC, DDE/NetDDE
设备 连接 器
3入了信息网络的行列,为其应用开 拓了更为广阔的领域;
(2)一对双绞线上可挂接多个控制设备, 便于节省安装费用; (3)节省维护开销; (4)提高了系统的可靠性; (5)为用户提供了更为灵活的系统集成主动权。 (6)现场总线技术的发展趋势 (7)从现场总线技术本身来分析,它有两个明显的发展趋势:
附件 ActiveX
FCS组件与 控制器、单独的 附件、资料库之 间,通过标准的 DCOM、OPC、 DDE、 SQL/ODBC 接 口实施连接。
系统组件与组件之间容易耦合,因此建立在 FCS 基础 上的工艺流程自动化控制系统,容易支持、开发行业信息系 统,并使其整体化
现场总线控制网络技术课后答案
第一章1、简要说明现场总线、控制网络的定义答:现场总线是指将现场设备(如数字传感器、变送器、仪表与执行机构等)与工业操作单元、现场操作站等互联而成的通信网络,它的关键标志是能支持双向、分散、多节点、总线式的全数字通信,是工业控制网络向现场及发展的产物。
2、简要说明现场总线技术的特点答:现场总线是3C(计算机、通信、控制)技术的融合。
其技术特点是:信号输出全数字、控制能力全分散、标准统一全开放。
具体是(1)系统的开放性(2)互操作性与互用性(3)现场设备的智能化与功能自治性(4)系统结构的高度分散性(5)对现场环境的适应性。
3、简要说明网络化控制系统的结构组成答:由被控对象、执行器、传感器、网络时延、控制器组成4、网络化控制系统的主要技术特点有哪些答:主要有:1、结构网络化2、节点智能化3、控制现场化和功能分散化4、系统开放化和产品集成化5、对现场环境的适应性5、HART通信模型有那几层组成答:HART通信模型由3层组成:物理层、数据链路层和应用层6、与传统布线相比,P-NET现场总线技术在工业控制应用中具有哪些优势答:与传统布线相比,P-NET现长总线技术在工业控制应用中有很大的优势,它可以简化设计和安装,减少布线的数量和费用,避免各种设备故障的发生,实现更直接也更广泛的使用功能。
7.WorldFIP可用的运输速率有哪些,标准传输速率是多少?答:传输速率用于铜线的有31.25Kbit/s、1Mbit/s和2.5Mbit/s,其中1Mbit/s是标准速率。
第二章1、什么是差错控制答:在计算机通信中,为了提高通信系统的传输质量而提出的有效的检测错误并进行纠正的方法叫做差错检测和校正,简称为差错控制2、数据通信系统由哪几部分组成答:数据通信系统由数据信息的发送设备、接收设备、传输介质、传输报文、通信协议等几部分组成3、简要介绍通信系统的通信指标答:通信指标有1、有效性指标2、可靠性指标3、通信信道的频率特性4、介质宽带,信息传输的有效性指标和可靠性是通信系统最主要的指标4、数据传输方式有哪些?选取其中两种进行简要介绍答:数据传输方式是指数据代码的传输顺序和数据信号传输的同步方式,有串行传输与并行传输,同步传输与异步传输,位同步、字符同步与帧同步等几种在串行传输中,数据流以串行方式逐位地在一条信道上传输,每次只能发送一个数据位,发送方必须确定是先发送数据字节的高位还是低位。
现场总线控制系统设计
现场总线网络与控制设计
选用现场总线技术的原因
- 时代及技术进步的要求; - 彻底分散控制,提高系统的可靠性; - 提高整个系统的智能化水平; - 大幅度节约系统成本的要求。
系统设计—前期准备
1.总线选择
(1)现场总线的类型
根据具体的情况选择相应的现场总线;考查该现场总线的 先进性;调研该现场总线的市场占有率;考查该现场总线的 技术和服务。
1
保证系统实时性、 多任务、和多回路
分布特性。
2
保证系统设备的 互联、互操作和
互换性
考虑如:网络节点数、节 点的位置分布、总线速率 和传输能力。
考虑如:总线设备之间遵 从的协议;考虑网络的升 级和设备替换。
现场总线设计原则
现场总线系统设计要保证系统运行的可靠性。在特殊的场 合,总线系统要采用屏蔽、防爆、甚至要求有冗余备份。
监测节点设计
温室农作物主要受到环境中的温度、湿度、光照、二氧 化碳浓度、土壤湿度和PH值等因素的影响。通过传感器对 这些参数因子进行定时测量,并通过主控制器内置的模拟 信号处理电路对采集到的信号进行调整处理,由通信接口 传输到上位机。
通信接口部分采用具有SPI接口的独立CAN控制器MCP2510 和收发器PCA82C251,实现与CAN总线的数据通信。
(2)冗余要求
对于有冗余要求的控制系统,应选择具有冗余功能的电源、 主站、从站、耦合器、光缆等设备。
(3)本质安全要求 (4)系统实时性要求
系统设计—前期准备
2.系统控制点数确定
系统控制点主要类型包括:开关量输入点、输出点和模拟量 输入点、输出点。更重要的是知道每个从站的控制点数。
3.主站选择
主站有三种: ①可以插入人工控机中的现场总线主站模块; ②集成有主站功能的大中型PLC; ③集成了主站功能和商用计算机功能的一体化嵌入式超小
现场总线技术及控制系统
3 2 特 点 .
C AN 总 线 最 早 用 于 汽 车 内 部 测 量 与 执 行 部 件 之
间 的数 据 通 信 协 议 。 节 点 有 优 先 级 设 定 , 持 点 对 其 支
点 、 点 对多 点 、 播模 式通 信 , 节点 可随 时发 送 信 一 广 各 息 。C N总线 采用 短消 息报 文 , 一帧 有 效字 节数 为 A 每 8个 ; 当节 点 出错 时 , 自动关 闭 , 干扰 能 力强 , 可 抗 可靠
1 前 言
支 持 多 种 拓 扑 结 构 , 网 方 式 灵 活 , I_ 7 组 其 s 8本 安 物
理 通 道 使 得 它 可 以 应 用 于 危 险 区 域 。 它 应 用 范 围 主 要
随着 大规模 集成 电路 的出现 , 处理 器功 能强 、 微 体
积小 、 靠 性高 、 过 适 当的 接 口电路用 于控 制 系统 , 可 通 控 制 效 果 得 到 提 高 , 还 是 属 于 集 中 式 控 制 系 统 。 随 但
F 、R F B S P 三 部 分 。 P O I U MS P O I U - A R FB S支 持 主 从 方
式 、 主 方 式 、 主 多 从 通 信 方 式 。 DP用 于 分 散 外 设 纯 多
间 的高 速 数 据 传 输 。 合 于 加 工 自动 化 领 域 。F 适 MS型
随 着 现 场 总 线 技 术 的 出 现 和 成 熟 , 使 了 控 制 系 促 统 由集 散 控 制 系 统 ( C ) 现 场 总 线 控 制 系 统 ( C ) D S向 F S 的过渡 。在 一般 的 F S系 统 中 。 循 一定 现 场 总线 协 C 遵
基 金 会现 场 总线 F F是 在过 程 自动 化 领 域得 到广
什么是现场总线控制系统
现场总线控制系统(Fieldbus Control System,FCS)是由各种现场仪表通过互连与控制室内人机界面所组成的系统;一个全分散、全数字化、全开放和可互操作的生产过程自动控制系统。
也正是由于这些特点,以现场总线作为技术支撑的FCS在工业自动化领域有明显的优势,诸如很高的精确性、组志简单、设计安装方便、易于维护和扩展、可以节约软硬件投资等,被称为第五代控制系统,成为当今工业自动化发展的必然趋势。
它使过程控制领域的自动化装置由DCS向FCS过渡,DDC(直接数字控制)功能将彻底分散到现场,使先进的现场设备管理功能得以实现。
现场总线已广泛应用于各个领域,如电力监控、能源管理、自动测试系统等等。
我公司以前的高炉生产自动化控制系统采用美国GE 公司的Series 90-70/30的PLC设备,此设备运行稳定,可靠性高。
现场设备的各种开关及模拟信号通过信号电缆汇到PLC模板处,供PLC采集,进行处理,然后输出,控制现场设备运转,来满足高炉生产的需要。
如图1所示:图1DCS控制图从上图可以看出:整个系统的关键在于主机入口处的瓶颈现象。
由于现场及设备多,且比较分散,信号进入PLC后,必须经过A/D、D从转换过程,且精确度有所降低,这样就迫使PLC 的扫描周期加长,不利于主机腾出手来从事优化工作,使整个主机性能下降,直接威胁到高炉各种信号的实时性。
另外,现场及设备所处的环境特殊,与之相连接的电缆比较多,维护量大,故障率高,影响到整个高炉自动化控制系统的稳定性和可靠性。
三、现场总线的选用1.现场总线的优点PY。
fibllsoP 现场总线是Pr。
fiblls现场总线的一个性能优化版本,专门用于自动化系统与分布式外围设备之间的临界通信任务。
这种总线适合于替代价格昂贵的24V DC和4~20mA测量信号平行传输线路。
德国TURCK公司开发的工业现场总线是现场仪表、设备与控制室系统之间的一种开放、全数字化、双向通信与多站的通信系统,为我厂已建成的千兆位以大网系统提供了现场级的控制功能。
分散控制系统及现场总线技术(第三章-3)..
1)现场控制站
• 现场控制站属于过程控制专用计算机 • 是一个以微处理器为核心的、具备现场 信号采集与输出通道,并配以机柜和电 源等而构成的一个相对独立的控制装置。
现场控制站
• 2)可编程调节器 • 外貌类似一般盘装仪表的数字化过程控 制装置,由微处理器、RAM、ROM、 模拟量和数字量I/O通道、电源等基本部 分组成的微型计算机系统,能够独立构 成控制回路。
主控制器
• 只读存储器(Read Only Memory,简 称 ROM):主要作为程序存储器,用 来存放I/O驱动程序、数据采集程序、控 制算法程序、时钟控制程序、引导程序、 系统组态程序、模件、测试和自诊断程 序等支持系统运行的固定程序。
主控制器
• 随机存储器(Random Access Memory,简 称 RAM):主要作为数据存储器,用来存放 采集的数据、设定值、中间运算结果、最后 运算结果、报警限值、手动操作值、整定参 数、控制指令等可在线修改的参数,为程序 运行提供存储实时数据和计算中间变量的必 要空间。 • 具有后备电池的随机存储器SRAM • 后备电池一般采用小型的锂电池或铬镍电池
现场控制站的功能
• • • • • • 现场控制站的主要功能有五个: 1) 现场数据实时采集 2) 信号处理及运算 3) 输出控制信号 4) 为上层提供显示信息 5) 接受上层指令
现场控制站的功能
• 除了上述基本功能外,现场控制站一般还具有以下功 能; • (1)电源提供:为一些无源的测量元件提供电源, 最常用的是24V直流电源。 • (2)隔离及保护:在现场控制站中为现场信号的输 入输出回路配备完善的隔离电路和保护电路。
主控制器
• 模件总线:功能模件上的总线是该模件所有 数据、地址、控制等信息的传输通道。它将 模件上的各个部分以及模件外的相关部件连 接在一起,在CPU的控制和协调下使模件构成 一个具有设定功能的有机整体。 • 电源电路:主控制器的电源输入一般是24V直 流电源,需要将其变换成5V直流或3.3V直流, 供主控制器上的集成电路芯片使用。
《现场总线控制系统》课件
结论
1 现场总线控制系统是未来工业化发展的趋势,具有广阔的应用前景。 2 它在工业控制、农业自动化和环境监测等领域发挥着重要作用。
特点
现场总线控制系统具有实时性好、稳定性高、故障诊断方便等特点,可实现高效的工业控制。
应用领域
现场总线控制系统广泛应用于工业控制、农业自动化和环境监测等领域,推动着工业化的发 展。
现场总线控制系统的体系结构
总线结构
现场总线控制系统 通过总线结构将控 制器和仪器设备连 接在一起,实现数 据交互和控制指令 下达。
数据传输
2
集仪器设备的数据,包括温度、压力 等。
采集到的数据通过总线结构传输到控
制器,确保数据的实时性和准确性。
3
控制指令下达
控制器根据采集到的数据进行逻辑判
断,并下达相应的控制指令,控制仪
故障处理
4
器设备的运行。
现场总线控制系统能够及时诊断和处 理发生的故障,确保系统稳定运行。
现场总线控制系统的优势和不足
现场总线控制系统在未来的发展
1 无线化
2 分布式控制
随着无线通信技术的发 展,现场总线控制系统 将向无线化方向发展, 提高灵活性和可扩展性。
分布式控制是现场总线 控制系统未来的趋势, 将更多的控制功能分散 到仪器设备中。
3 大数据分析
现场总线控制系统将借 助大数据技术,对大量 的数据进行分析和处理, 提供更智能化的控制策 略。
《现场总线控制系统》 PPT课件
现场总线控制系统是未来工业化发展的趋势,它是一种用于自动化控制和数 据传输的先进技术。本课件将介绍现场总线控制系统的定义、特点、应用领 域以及其优势和不足。
什么是现场总线控制系统?
定义
DCS与FCS控制系统简介
DCS与FCS控制系统简介分布控制系统(DCS)就是distributed control system,而现场总线控制系统(FCS)的概念就是fieldbus control system. 前者也称作集散控制系统,采用分散控制、集中操作、分级管理、分而自治和综合协调的方法。
后者可以实现开放式互联系统结构。
一、引言过程控制以计算机控制作为主流。
近年来,计算机技术的飞速发展正迅速改变着工业自动化的现状,传统的生产过程计算机控制系统已仅仅是一个狭义的概念,现代计算机控制系统的含义已被大大扩展,它不仅包含我们最熟悉的各种自动控制系统、各种顺序逻辑控制系统、各种自动批处理控制系统及联锁保护系统,还包括了各生产工段和各生产车间的优化调度系统,以及整个企业的决策系统和管理系统。
本文重点分析作为现代工业顺序逻辑控制的可编程逻辑控制PLC、现代工业主流的集散型控制系统(DCS)和未来工业主流的现场总线控制系统(FCS)及其相互关系。
二、DCS、FCS控制系统的基本要点目前,在连续型流程生产自动控制(PA)或习惯称之为工业过程控制中,有两大控制系统,即DCS和FCS。
它们的各自基本要点如下:(一)DCS或TDCS分散控制系统DCS与集散控制系统是集通讯、计算、控制、显示4C(Communication,Computer,Control,CRT)技术于一身的监控技术。
从上到下的树状拓扑大系统,其中通信(Communication)是关键。
PID在中继站中,中继站联接计算机与现场仪器仪表与控制装置。
模拟信号A/D-D/A带微处理的混合。
一台仪表一对线接到I/O,由控制站挂到局域网LAN。
DCS是控制(工程师站)、操作(操作员站)、现场仪表(现场控制站)的三级结构。
缺点是成本高,各公司产品不能互换,不能互操作,大DCS系统是各家不同的。
用于大规模的连续过程控制,如石化等。
制造商有Bailey(美)、Westinghouse(美)、HITACH(日)、LEEDS&NORTHRMP (美)、Siemens(德)、Foxboro(美)、ABB(瑞士)等。
FCS、DCS、PCS与PLC
FCS、DCS 、PCS、 PLCFCS (现场总线控制系统)、DCS (集散控制系统)、PCS(过程控制系统)、 PLC(可编程逻辑控制器)1.集散控制系统DCS与现场总线控制系统FCS的比较1.1 概述FCS、DCS FCS 是在DCS的基础上发展起来的,FCS顺应了自动控制系统的发展潮流,它必将替代DCS。
这已是业内人士的基本共识。
然而,任何新事物的发生,发展都是在 对旧事物的扬弃中进行的,FCS与DCS的关系必然也不例外。
FCS代表潮流与发展方向,而DCS则代表传统与成熟,也是独具优势的事物。
特别是现阶段, FCS尚没有统一的国际标准而呈群雄逐鹿之势,DCS则以其成熟的发展,完备的功能及广泛的应用而占居着一个尚不可完全替代的地位。
本人认为:现场总线控 制系统FCS应该与集散式控制系统DCS相互兼容。
无论是FCS或者是DCS,它们最终是为了满足整个生产过程而进行的系统控制(PCS)。
首先以工程成本与效益看,现场总线的根本优势是良好的互操作性;结构简单,从而布线费用低;控制功能分散,灵活可靠,以及现场信息丰富。
然而这些优势是 建立在 FCS系统初装的前提下,如果企业建立有完善的DCS系统,现在要向FCS过渡,则必须仔细考虑现有投资对已有投资的回报率。
充分利用已有的DCS设施、现有 DCS的布线以及成熟的DCS控制管理方式来实现FCS是我们应选择的方式。
虽然现场总线对已有的数字现场协议有优势可言,但向其过渡的代价与风险是必须分析清楚的。
再者,从技术的继承及控制手段上,也要求FCS与DCS应相兼容。
FCS实现控制功能下移至现场层,使DCS的 多层网络被扁平化,各个现场设备节点的独立功能得以加强,因此,在FCS 中有必要增加和完善现场子层设备间的数据通讯功能。
由于历史的原因,DCS 通常拥有大型控制柜用以协调各个设备,同时更强调层与层的数据传输。
可见,两种控制在策略上各具优势。
DCS 适用于较慢的数据传输速率;FCS则更适用于 较快的数据传输速率,以及更灵活的处理数据。
现场总线技术及其应用
典型控制网络结构:罗克韦尔公司
现场总线的实质
现场总线的协议 制定协议依据:ISO的开发系统互联协议(OSI)。 实际制定的协议:OSI中的某些层 OSI协议:7层协议结构
现场总线系统的组成:
7 6 5 4 3 2 1
应用层 表达层 会话层 传输层 网络层 数据链路 层 物理层
应用层
现场设备 形成系统的传输介质
--控制层现场总线ControlNet
网络目标功 能 网络拓扑 端到端设备和I/O网络 在同一链路上传递I/O,编程和系统组 态信息 总线、星形、树形 网络节点数 99个可编地址 单段最多48个 模型对象设计;设备对象模型,类/ 实例/属性,设备描述
几种典型的现场总线
应用层设计
最大通讯速 率
通讯方式 网络刷新时 间 数据分组大 小 网络最大拓 扑
电源
网络模型
外部供电
生产者/消费者
连接器
物理层介质
标准同轴电缆BNC
RG6同轴电缆;光纤
其他几种典型现场总线
设备层现场总线DeviceNet:
基于CAN技术的开放标准,三层协议结构。罗克韦 尔 非完全开放的标准。德国
ProfiBus协议:
FF总线
由FF组织提出。三层协议结构。国际
端到端的控制系统解决方案。七层协议结构。 Echleon公司
--控制层现场总线ControlNet
概述:ControlNet是一种面向控制层的实时性现场总线网络,在 同一物理介质上提供时间关键性I/O数据和报文数据:包括程序上、 下载,组态数据,和端到端报文传递。具有高度的确定性和可重 复性。适用于控制关系复杂关联、要求控制信息同步、协调实时 控制、输出数据速率高的应用场合。 7 应用层 对象和对象模型 ControlNet协议规范
分散控制系统与现场总线技术
现场总线技术是当今自动化技术研究的热点之一,它应用于工业现场可以在微机集控设备之间实现双向串行多节点数字通讯.它把单个分散的被控设备作为网络节点,以现场总线为纽带,把所有被控设备连接成可以相互沟通信息、共同完成自动控制任务的网络系统,具有分散控制、系统结构简单、节约硬件设备、易于安装维护等优点。
随着计算机技术的快速发展,计算机数据采集系统在工业生产中迅速地得到应用。
计算机数据采集是信息科学的重要分支之一,它研究信息数据的采集、存储、处理以及控制等问题,是以传感信号的测量与处理,以微型计算机为基础形成的一门综合性技术.其任务是对生产现场各种参数进行采集,然后送人计算机,根据不同的需要由计算机进行相应的计算和处理,得到所需的数据。
与此同时,将计算得到的数据按要求进行显示或打印,以便实现对某些物理量的监测。
数据采集系统一般需要长时间、高速度地进行数据采集,将会产生大量的数据,需要组织、存储、处理数据,并对生产进行有效的监控,提高生产效率。
1.1 CAN总线及其上层协议CAN是Controller Area Network的缩写,是唯一经ISO标准化的串行通讯协议(ISO1898),最初是德国BOSCH公司为解决汽车内部大量控制测试仪器与传感器、执行机构之间数据交换的问题而提出,由于其抗干扰能力强、能在复杂工业环境下稳定工作的特点,CAN总线正逐渐渗透到工业控制、自动化仪表、医疗器械、建筑楼宇自动化等各领域,成为国际上应用最为广泛的现场总线之一。
1.1.1CAN总线的特点1)多主控制通信方式,总线空闲时任何节点均可发送消息。
2)非破坏性总线仲裁技术。
当多个节点同时向总线发送信息时,仲裁失利的节点会主动退出发送,仲裁胜利的节点可不受影响地继续传输数据。
3)系统柔软性好。
与总线相连的单元没有类似“地址”的信息,因此在总线上增加单元时,连接在总线上的其他单元的软硬件及应用层都不需要改变。
4)通过报文滤波,CAN总线可以实现点对点。
现场总线控制系统
现场总线控制系统现场总线控制系统 (Fieldbus Control System,FCS)。
现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络,其定义了硬件接口和通信协议的标准,是自动化领域内的局域网。
现场总线不仅是当今4C技术发展的结合点,也是过程控制技术、自动化仪表技术、计算机网络技术发展的交汇点。
现场总线控制系统用新一代的现场总线技术改进、完善或部分代替传统的DCS系统实现智能仪表、现场设备、通信网络和控制系统的集成。
由于现场总线系统采用了总线控制和智能现场设备,可以把DCS系统中位于控制室的输入输出模块、控制模块等转入现场设备,能够不依赖控制室计算机,直接在现场完成控制。
目前控制系统行业主要有五种现场总线技术:基金会现场总线、LonWorks 总线、Profibus现场总线、HART总线和CAN总线。
现场总线系统具有以下特点:(1).系统分散性程度高。
现场总线系统已构成一种新的全分散性控制系统的体系结构,从根本上改变了现有DCS集中与分散结合的集散控制系统体系,简化了系统结构,提高了系统的可靠性。
(2).互操作性和互用性。
互操作性是指现场总线系统实现了互连设备间、系统间的信息传送和沟通;互用性是指不同的生产厂家的性能类似的设备可实现相互替换。
(3).现场设备的智能化与功能自治性。
现场总线系统将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成,依靠现场设备即可完成自动控制的基本功能,并能随时实时诊断现场设备的运行状态。
(4).统一开放性。
现场总线系统将微机处理器转入现场自控设备,使设备具有数字计算和数字通信能力,信号传输精度高,远程传输。
实现信号传输全数字化、控制功能分散、标准统一全开放。
由于现场总线系统以上特点,特别是系统结构的简化使现场总线系统从设计、安装、调试到正常生产运行及检修维护,都体现出其他控制系统无法比拟的优越性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
现场总线技术及控制系统摘要:文章介绍了现场总线的概念,回顾了其产生及发展历程,分析了现场总线控制系统相对于集散控制系统的特点和优点。
针对当前流行的几种现场总线,简要介绍了各自的技术特色,指出控制系统的开放互连是发展的必然。
关键词:现场总线,集散控制系统,分布式控制,FCS,DCS,开放式互连系统一、前言七十年代以前,控制系统中采用模拟量对传输及控制信号进行转换、传递,其精度差、受干扰信号影响大,因而整个控制系统的控制效果及系统稳定性都很差。
七十年代末,随着大规模集成电路的出现,微处理器技术得到很大发展。
微处理器功能强、体积小、可靠性高、通过适当的接口电路用于控制系统,控制效果得到提高;但是尽管如此,还是属于集中式控制系统。
随着过程控制技术、自动化仪表技术和计算机网络技术的成熟和发展,控制领域又发生了一次技术变革。
这次变革使传统的控制系统(如集散控制系统)无论在结构上还是在性能上都发生了巨大的飞跃,这次变革的基础就是现场总线技术的产生。
现场总线是连接现场智能设备和自动化控制设备的双向串行、数字式、多节点通信网络,它也被称为现场底层设备控制网络(INFRANET)。
80年代以来,各种现场总线技术开始出现,人们要求对传统的模拟仪表和控制系统变革的呼声也越来越高,从而使现场总线成为一次世界性的技术变革浪潮。
美国仪表协会(ISA)于1984年开始制订现场总线规范,在欧洲有德国的PROFIBUS和法国的FIP等,各种现场总线规范陆续形成。
其中主要的有:基金会现场总线FF(Foundation Fieldbus)、控制局域网络CAN(Controller Area Network)、局部操作网络LonWorks(Local Operating Network)、过程现场总线PROFIBUS(Process Field Bus)和HART协议(Highway Addressable Remote Transducer)等。
但是,总线规范的制定工作并非一帆风顺,由于行业与地域发展等历史原因,加上各公司和企业集团受自身利益的驱使,致使现场总线的国际化规范工作进展缓慢。
但是不论如何,制定单一的开放国际现场总线规范是发展的必然。
二、当前流行的几类现场总线1、基金会现场总线FF基金会现场总线FF是在过程自动化领域得到广泛支持和具有良好发展前景的一种技术。
其前身是以美国Fisher-Rosemount公司为首,联合Foxboro、横河、ABB、西门子等80家公司制定的ISP协议和以Honeywell公司为首,联合欧洲等地150家公司制定的WorldFIP协议。
这两大集团于1994年9月合并,成立了现场总线基金会,致力于开发出国际上统一的现场总线协议。
基金会现场总线分为H1和高速H2两种通信速率。
H1的传输速率为31.25Kbps,通信距离可达1.9km,可支持总线供电和本质安全防暴环境。
H2的传输速率可为1Mbps和2.5Mbps两种,通信距离为750m和500m。
物理传输介质可为双绞线、光缆和无线,其传输信号采用曼切斯特编码。
基金会现场总线以ISO/OSI开放系统互连模型为基础,取其物理层、数据链路层、应用层为FF通信模型的相应层次,并在应用层上增加了用户层。
用户层主要针对自动化测控应用的需要,定义了信息存取的统一规则,采用设备描述语言规定了通用的功能块集。
FF总线包括FF通信协议、ISO模型中的2~7层通信协议的通栈、用于描述设备特性及操作接口的DDL设备描述语言、设备描述字典,用于实现测量、控制、工程量转换的应用功能块,实现系统组态经管功能的系统软件技术以及构筑集成自动化系统、网络系统的系统集成技术。
2、CAN总线CAN总线最早是由德国Bosch公司推出,用于汽车内部测量与执行部件之间的数据通信协议。
其总线规范已被ISO国际规范组织制定为国际规范,并且广泛应用于离散控制领域。
它也是基于OSI模型,但进行了优化,采用了其中的物理层、数据链路层、应用层,提高了实时性。
其节点有优先级设定,支持点对点、一点对多点、广播模式通信。
各节点可随时发送消息。
传输介质为双绞线,通信速率与总线长度有关。
CAN总线采用短消息报文,每一帧有效字节数为8个;当节点出错时,可自动关闭,抗干扰能力强,可靠性高。
3、LonWorks总线LonWorks技术是美国ECHELON公司开发,并与Motorola和东芝公司共同倡导的现场总线技术。
它采用了OSI参考模型全部的七层协议结构。
LonWorks技术的核心是具备通信和控制功能的Neuron芯片。
Neuron芯片实现完整的LonWorks的LonTalk通信协议。
其上集成有三个8位CPU。
一个CPU完成OSI模型第一和第二层的功能,称为介质访问处理器。
一个CPU是应用处理器,运行操作系统与用户代码。
还有一个CPU为网络处理器,作为前两者的中介,它进行网络变量寻址、更新、路径选择、网络通信经管等。
由神经芯片构成的节点之间可以进行对等通信。
LonWorks支持多种物理介质并支持多种拓扑结构,组网方式灵活,其IS-78本安物理通道使得它可以应用于危险区域。
LonWorks应用范围主要包括楼宇自动化、工业控制等,在组建分布式监控网络方面有较优越的性能。
4、PROFIBUS总线PROFIBUS是符合德国国家规范DIN19245和欧洲规范EN50179的现场总线,包括PROFIBUS-DP、PROFIBUS-FMS、PROFIBUS-PA三部分。
它也只采用了OSI模型的物理层、数据链路层、应用层。
PROFIBUS支持主从方式、纯主方式、多主多从通信方式。
主站对总线具有控制权,主站间通过传递令牌来传递对总线的控制权。
取得控制权的主站,可向从站发送、获取信息。
PROFIBUS-DP用于分散外设间的高速数据传输,适合于加工自动化领域。
FMS型适用于纺织、楼宇自动化、可编程控制器、低压开关等。
而PA型则是用于过程自动化的总线类型。
5、HART总线HART协议是由Rosemount公司于1986年提出的通信协议。
它是用于现场智能仪表和控制室设备间通信的一种协议。
它包括ISO/OSI模型的物理层、数据链路层和应用层。
HART通信可以有点对点或多点连接模式。
这种协议是可寻址远程传感器高速通道的开放通信协议,其特点是在现有模拟信号传输线上实现数字信号通信,属于模拟系统向数字系统转变过程中的过渡产品,因而在当前的过渡时期具有较强市场竞争力,在智能仪表市场上占有很大的份额。
三、现场总线控制系统(FCS)的结构与特点1、结构随着现场总线技术的出现和成熟,促使了控制系统由集散控制系统(DCS)向现场总线控制系统(FCS)的过渡。
在一般的FCS系统中,遵循一定现场总线协议的现场仪表可以组成控制回路,使控制站的部分控制功能下移分散到各个现场仪表中。
从而减轻了控制站负担,使得控制站可以专职于执行复杂的高层次的控制算法。
对于简单的控制应用,甚至可以把控制站取消,在控制站的位置代之以起连接现场总线作用的网桥和集线器,操作站直接与现场仪表相连,构成分布式控制系统。
2、特点分布式的FCS系统比DCS系统更好地体现了“信息集中,控制分散"的思想。
与传统的DCS相比,FCS有其自身的特点。
FCS系统具有高度的分散性,它可以由现场设备组成自治的控制回路。
现场仪表或设备具有高度的智能化与功能自主性,可完成控制的基本功能,并可以随时诊断设备的运行情况。
另外,FCS的结构比DCS简化。
有的FCS系统省略了DCS中控制站这一层,操作站直接与现场仪表相连。
这些使FCS的可靠性得到提高。
现场总线系统具有开放性。
系统对相关规范具有一致性、公开性,强调对规范的共识与遵从。
通信协议一致公开,各不同厂家的设备之间可实现信息交换,通过现场总线可构筑自动化领域的开放互连系统。
系统的开放性决定了它具有互操作性和互用性。
互操作性指互连设备间、系统间信息传送与沟通;而互用则意味着不同生产厂家的性能类似的设备可实现相互替换。
作为工厂网络底层的现场总线还对现场环境有较强地适应性。
它支持双绞线、同轴电缆、光缆、无线和电力线等,具有较强的抗干扰能力。
由于结构上的改变,FCS比DCS更节约硬件设备。
使用FCS可以减少大量的隔离器、端子柜、I/O卡及I/O端口,这样就节省了I/O装置及装置室的空间;同时减少了大量电缆,可以极大地节省安装费用。
与此同时,FCS比DCS性能有所提高。
由于免去了D/A与A/D变换,使仪表精度得到极大的提高;通过将PID功能植入到相应的智能传感器中去,使控制周期大为缩短。
目前FCS可以从DCS的每秒调节2~5次增加到每秒调节10~20次,改善了调节性能。
FCS控制系统与DCS控制系统结构比较见图1。
3、现场总线的优点由于现场总线的以上特点,特别是其系统结构的简化,使其从设计、安装、投运到正常生产运行及检修维护,都体现出优越性。
它不仅节省了硬件数量与投资,节省了安装费用,而且系统的维护开销也大大地降低。
现场总线控制系统不仅精确度与可靠性高,在方便使用和维护性方面,FCS也比DCS有优势。
FCS使用统一的组态方式,安装、运行、维修简便;利用智能化现场仪表,使维修预报(Predicted maintenance)成为可能;由于系统具有互操作性和互用性,用户可以自由选择不同品牌的设备达到最佳的系统集成,在设备出现故障时,可以自由选择替换的设备,保障用户的高度系统集成主动权。
此外,它还具有设计简单,易于重构等特点。
四、发展趋向传统的集散控制系统(DCS系统)具有集中监控、分散控制、操作方便的特点。
但是,在实际应用中也发现DCS的结构存在一些不足之处,如控制不能做到彻底分散,危险仍然相对集中;由于系统的不开放性,不同厂家的产品不能互换、互联,限制了用户的选择范围。
利用现场总线技术,开发FCS系统的目标是针对现存的DCS的某些不足,改进控制系统的结构,提高其性能和通用性。
FCS想要在实际中取代DCS,既要具备DCS所具有的功能,又要能克服DCS的缺点。
FCS由于采用了现场总线技术,在开放性、控制分散等方面优于传统DCS。
但是由于它是一种新技术,目前连规范本身都还没有制定统一,因此FCS与成熟的DCS相比,还存在下列的一些欠缺。
(1)由于现场总线规范本身尚在发展中,从而给产品的开发和测试带来难度。
这在一定程度上造成产品开发商、生产商少,产品品种单一而且价格昂贵。
(2)在某些场合中,FCS还无法提供DCS已有的控制功能。
由于软硬件水平的限制,其功能块的功能还不是很强,品种也不够齐全;用现场仪表还只能组成一般的控制回路如单回路、串级、比例控制等,对于复杂的、先进的控制算法还无法在仪表中实现,对于单回路内有多输入、多输出的情况缺乏好的解决技术方案。
