2510轨道巷掘进地质说明书
轨道运输巷掘进地质说明书
泥岩
2.0
黑色，泥质结构，薄层状构造，成分为泥质。
老底
细～粉砂岩
4.0
灰色，粉砂质结构，薄层状构造，成分为粉砂质，上部泥质含量较高，夹有薄层状砂质泥岩。
地
质
构
造
情
况
地层产状变化情况：井田位于吕梁山块隆与晋中新裂陷的交接部位，属吕梁山复背斜的东翼，霍西向斜的西北部，次级构造有霍山、上千沟、霍村诸断层组成的断层组，以北北东方向从区外东部穿过。本井田虽然褶曲比较发育，但均属宽缓褶曲，两翼地层比较平缓，倾角大都在20～10°之间。根据钻孔ZK4-7和轨道、运输巷实际揭露，该范围内地质条件简单，无断层等地质构造存在。
、二叠系下统山西组砂岩裂隙含水层
为碎屑岩裂隙含水层组，含水层主要由中、细粒砂岩组成，含水空间以构造裂隙为主，厚度变化较大，钻进过程中钻孔未发现有明显的漏失现象。区内二叠系下统山西组地层沉积不全，大部剥蚀，大多位于侵蚀基准面以上。由于部分山西组出露在山梁、山坡及沟谷两侧，成为相互独立的含水体，富水性弱。
地面相对位置及主要建筑物和设施
位于办公区以南410m左右，终点在芦子沟村以西600m处，地面为山岭和沟壑，无村庄建筑物及受国家或地方保护区域。
井下位置
及邻区
采掘情况
井下位于主斜井底部，距离回风巷30m，设置中腰线沿+870m水平按照18°上坡布置。设计方位117°04′24″，全长84m。巷道巷道断面为拱形，净宽3.7m，净高2.6m，净断面9.26m2。
银亿
YINYI
山西灵石亨元顺煤业有限公司
轨运联巷工作面掘进地质说明书
编制单位:
编 制:
审 核:
批 准:
接到通知时间：
提交 时 间：
轨道大巷掘进工作面作业规程.

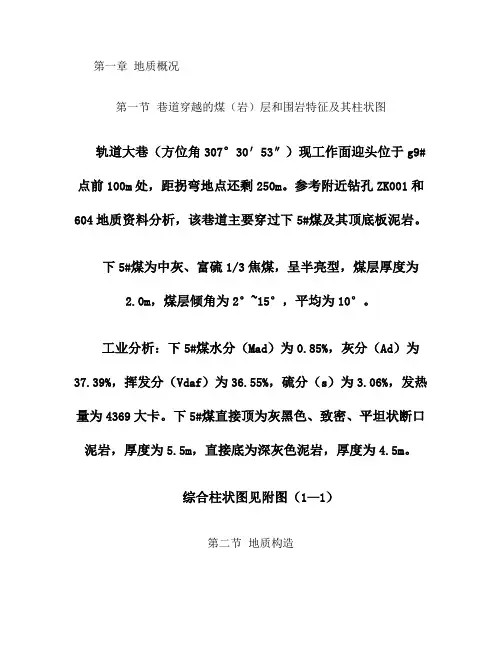

第一章地质概况第一节巷道穿越的煤（岩）层和围岩特征及其柱状图轨道大巷（方位角307°30′53″）现工作面迎头位于g9#点前100m处，距拐弯地点还剩250m。
参考附近钻孔ZK001和604地质资料分析，该巷道主要穿过下5#煤及其顶底板泥岩。
下5#煤为中灰、富硫1/3焦煤，呈半亮型，煤层厚度为2.0m，煤层倾角为2°~15°，平均为10°。
工业分析：下5#煤水分（Mad）为0.85%，灰分（Ad）为37.39%，挥发分（Vdaf）为36.55%，硫分（s）为3.06%，发热量为4369大卡。
下5#煤直接顶为灰黑色、致密、平坦状断口泥岩，厚度为5.5m，直接底为深灰色泥岩，厚度为4.5m。
综合柱状图见附图（1—1）第二节地质构造根据原矿井在开拓期间资料分析，轨道大巷在掘进期间不会受到大断层等地质构造影响。
第三节掘进工作面周围的采掘情况轨道大巷东北为首采区回风大巷，西北与主斜井皮带大巷相邻，该巷道主要受左帮小窑巷道影响，掘进期间需进行探测。
第四节掘进工作面周围的预计水文地质条件根据原先牛泥煤矿勘探（精查）地质资料报告分析，本矿轨道大巷掘进期间，地质条件相对简单，预计主要受下5#煤层之上，石炭系太原组二段含水岩组，主要岩性为石英砂岩，预计正常涌水量为5m3/h，最大涌水量为20m3/h。
第五节掘进工作面周围煤（岩）层预计瓦斯涌出量、煤尘爆炸性本工作面瓦斯绝对涌出量为0.23m3/min，属于低瓦斯工作面，下5#煤层自燃倾向性为Ⅱ级，自燃煤层，爆炸指数为34.8%。
第二章工程概况第一节巷道用途简述轨道大巷主要担负全矿井运料、行人、进风任务。
第二节巷道布置井上位置：轨道大巷地面标高+1400～+1450m，工作面标高+1338～+1357m，盖山厚度40~120m。
地表以侵蚀性黄土梁峁为主，其次为黄土沟谷地貌的冲沟。
井下位置：巷道延倾斜方向布置，方位角（307°30′53″）。
集中轨道巷掘进作业规程
襄矿新庄煤业有限公司集中轨道巷掘进作业规程二〇一二年集中轨道巷掘进作业规程第一章概况一、巷道名称：本《作业规程》掘进的巷道为集中轨道巷掘进作业规程。
二、掘进目的及用途：掘进本巷道的目的是形成90万吨/年矿井井下辅助运输集中轨道大巷，满足井下通风、行人、运料等的需要。
三、巷道设计长度和服务年限巷道设计长度：1200米服务年限：15年四、集中轨道巷位于集中运输巷东部，向南连接井底车场、副立井，该巷道沿790水平掘进,方位角为3600。
采用砖砌墙、顶用12#双工字钢加水泥板支护。
净断面积为12.6m2、净宽4.2m，净高3m，附：巷道位置图（一）五、矿压观测1、观测对象：集中轨道巷；2、观测内容：顶板离层，锚杆受力，巷道破坏状况；3、观测方法：采用顶板离层指示仪测试顶板岩层锚固范围内、外位移值。
安装注意事项：顶板离层指示仪安装时距迎头不得超过1.5m，安装在巷道正中；安装后。
两个刻度坠处于自由悬垂状态，不得有任何卡阻现象。
安装后，应在顶板离层指示仪标明安装时间。
采用矿用压力数据采集器测量顶部及两帮锚杆受力。
井下使用时，将采集器安设在锚杆端部，从采集器上读取压力值。
观测频度要求与顶板锚杆相同。
4、日常监测：日常监测包括三部分内容：锚杆固力抽检。
顶板离层观测和锚杆预紧力矩检测。
锚杆锚固力抽检：巷道掘进施工过程中安排专人，按不小于1%的比例对锚杆固力进行抽检，抽检时只做非破坏性拉拔，顶锚杆达到130KN 后即可停止拉拔，帮锚杆达到64KN后即可停止拉拔。
顶板离层：顶板离层指示仪除作综合监测外，还用作日常监测。
巷道每隔100m，安设一套顶板离层指示仪。
由当班班长、验收员和跟班技术人员负责，每班对距掘进工作面50m内的离层仪进行观测和记录。
在50m以外，离层如无明显增长趋势，离层仪观测频步可减少为每周1—2次。
其他人员也应随时注意观察离层仪刻度坠颜色，以便及早发现异常现象，确保安全。
顶板离层指示仪以红、黄、蓝三种颜色表示离层松动的严重程度。
掘进巷道爆破说明书
秦晋矿业开发有限公司平政煤矿一采区轨道巷爆破施工设计编制单位：技术科编制日期：2012年10月第一章工程概况第一节工程概述一、巷道名称：一采区轨道巷。
二、巷道用途：主要用于矿井一采区辅助运输、行人、通风及管线敷设。
三、巷道设计长度：600m（平距）。
四、预计开竣工时间：预计开工时间2012年11月10日，预计竣工时间2013年4月。
第二节编写依椐根据矿2012年度生产作业计划、矿井初步设计、技术科下发的一采区轨道巷巷道施工设计平、断面图和施工通知；地测部门提供的《秦晋矿业集团公司平政煤矿一采区轨道巷掘进地质说明书》、《煤矿安全规程》、《煤矿工人技术操作规程》相关条款等进行编制。
第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况一、地面情况：一采区轨道巷地面位于矿北工业广场东侧，其地表四周均为较为平坦的耕地，无建筑物。
地面标高+717.2～+717.8。
二、井下施工巷道周边情况：一采区轨道巷位于一采区皮带巷西侧30米处，北至矿井北部井田保护煤柱，南部开口为442运输大巷，东侧紧邻矿井主斜井保护煤柱，西部为矿井一采区（未开拓开采）。
第二节煤层赋存特征一、煤﹙岩﹚层情况：五号煤层：属石炭纪太原组地层, 位于太原组的上部，为贫瘦煤，其底板为石英砂岩（K3标志层），层位稳定，全区分布。
厚度为1.25至9.19m，平均3.94m，含夹矸0～2层，夹矸厚度0.05～0.45m。
煤层底板标高300～530m，埋藏深度为176～409m。
煤层走向北东，倾向北西，煤层倾角南部比较平缓，一般为3～5°，靠近北部F3断层处倾角加大，为8～10°，5号煤层全区发育，厚度大且稳定，结构简单，属全区可采的稳定煤层，上距4号煤一般6米左右，下距10号煤层26.41～35.04米，平均30米。
五号煤层顶板：煤层老顶以块状灰色～浅灰色中、细粒砂岩为主，有时相变为粉细砂岩或粉砂岩，岩性较坚硬，厚层状，不易夸落。
轨道大巷掘进通风部分

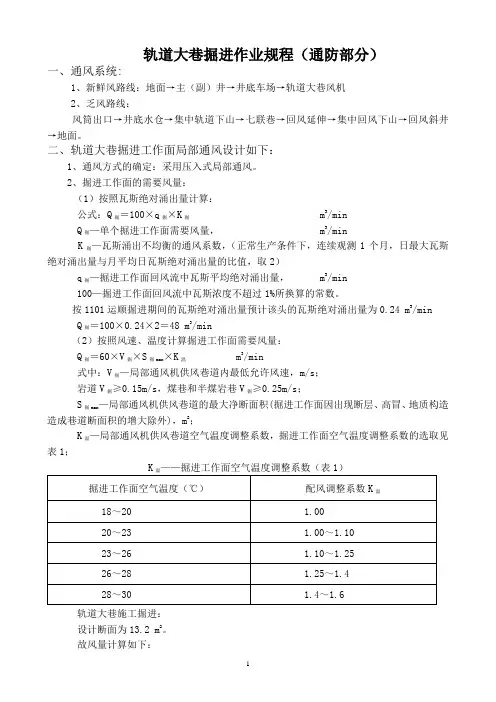

轨道大巷掘进作业规程（通防部分）一、通风系统:1、新鲜风路线：地面→主（副）井→井底车场→轨道大巷风机2、乏风路线：风筒出口→井底水仓→集中轨道下山→七联巷→回风延伸→集中回风下山→回风斜井→地面。
二、轨道大巷掘进工作面局部通风设计如下：1、通风方式的确定：采用压入式局部通风。
2、掘进工作面的需要风量：（1）按照瓦斯绝对涌出量计算：公式：Q掘＝100×q掘×K掘m3/minQ掘—单个掘进工作面需要风量， m3/minK掘—瓦斯涌出不均衡的通风系数，（正常生产条件下，连续观测1个月，日最大瓦斯绝对涌出量与月平均日瓦斯绝对涌出量的比值，取2）q掘—掘进工作面回风流中瓦斯平均绝对涌出量， m3/min100—掘进工作面回风流中瓦斯浓度不超过1%所换算的常数。
按1101运顺掘进期间的瓦斯绝对涌出量预计该头的瓦斯绝对涌出量为0.24 m3/minQ掘＝100×0.24×2＝48 m3/min（2）按照风速、温度计算掘进工作面需要风量：Q掘＝60×V掘×S掘max×K温m3/min式中：V掘—局部通风机供风巷道内最低允许风速，m/s；岩道V掘≥0.15m/s，煤巷和半煤岩巷V掘≥0.25m/s；S掘max—局部通风机供风巷道的最大净断面积(掘进工作面因出现断层、高冒、地质构造造成巷道断面积的增大除外)，m2；K温—局部通风机供风巷道空气温度调整系数，掘进工作面空气温度调整系数的选取见表1；轨道大巷施工掘进：设计断面为13.2 m2。
故风量计算如下：Q 掘＝60×V 掘×S 掘max ×K 温 =60×0.25×13.2×1.0=198 m 3/min 注：掘进施工时，参照1101运顺掘进施工温度为18℃～20℃ （3）按掘进工作面同时作业人数和炸药量计算需要风量: 每人供风≦4 m 3/min ： Q 掘>4N （m 3/min ） Q 掘＝4×25＝100 m 3/min（掘进头同时工作的最大人数25人） 每千克炸药供风≦25 m 3/min ： Q 掘>25A （m 3/min ）式中：N —掘进工作面最多人数；A —次爆破炸药最大用量，Kg 。
XXXXXX联络巷掘进地质说明书
古蔺县石宝镇隆石煤矿1163联络巷掘进工作面地质说明书编制：总工程师：一、文字说明概况第一节邻近采区及地面相对位置的关系地面相对位置及邻近采区开采情况水平名称1162水平采区名称二采区地面标高（m）1100～1260m井下标高（m）1189m地面的相对位置及建筑物地面高低起伏，无重要建筑物、河流、堰塘、水库、河沟、水耕地等井下位置及掘进地面设施的影响只是巷道部分地段对应地表有民房, 应留设保安煤柱或给予一定的搬迁补贴费。
掘进施工对地表无大的影响邻近采区开采情况1163联络巷布置在Y5（C17）煤层中，相邻未进行采掘作业，对巷道施工无影响。
岩层走向北东南西走向倾斜310°~330°长度150m 施工对地面没有较大影响，巷道的上方以及施工正前方没有老空区，但是为了确保安全，必须本照“有掘必探，先探后掘”的原则。
本矿井属于技改建设矿井，在掘进巷道时必须加强预测预报和探放水工作。
第二节煤（岩）层地质构造及地层特征矿山位于古蔺复式背斜北翼，柏杨坪向斜西部仰起端，地层走向呈近南北向分布，为单斜构造，地层倾向65～85°，倾角27～32°。
矿山有一逆断层F9，位于矿区南部风井口南侧。
该断层走向北东～南西，断层倾向南东，断层倾角45°左右，使东盘矿层抬升，西盘下降，断距10～15m，该断层使两盘20m左右范围内岩性破碎，裂隙发育，并见较多的断层角砾岩，岩性为砂岩，泥质砂岩及煤屑，该断层对矿山内深部煤矿层均被断为两块，破坏了煤层的连续性。
区內地层走向呈北西～南东向分布为单斜构造，地层倾向65～85°，倾角27～32°。
区内地层为：三叠系下统飞仙关组、二叠系上统长兴组、二叠系上统龙潭组、二叠系下统茅口组，主要为沉积环境稳定的浅海相碳酸盐、碎屑沉积物，第四系残坡积分布零散。
现由新至老分述如下：1、第四系全新统松散土层（Q4 ）主要分布于山麓、沟谷、山湾、缓斜坡及低洼地带，由残积、坡积、崩积、冲洪积的黄灰色、褐黄色、紫灰色、灰色、深灰色块碎石土、角砾土、粉质粘土、粘土、砂土组成。
孙义煤矿轨道大巷掘进作业规程[1] 2
![孙义煤矿轨道大巷掘进作业规程[1] 2](https://img.taocdn.com/s3/m/c1e5f002f12d2af90242e62d.png)
山西灵石华瀛孙义煤业有限公司轨道大巷掘进作业规程编制人：施工单位：编制日期：二〇一一年十月项目部会审卡工程名称：轨道大巷掘进作业规程施工负责人：生产负责人；机电负责人；通风、安全负责人：技术负责人：经理：会审日期：2011年10月日会审意见；矿领导审批卡相关科室审批意见负责人签字技术科调度室安监科机电科通风副总副总工掘进矿长安全矿长总工程师作业规程贯彻记录贯彻内容：轨道大巷掘进作业规程地点：时间：队长：组队技术员：作业人员登记贯彻人:作业规程学习和考试记录负责人：传达人：年月日参加人员参加人员姓名工种成绩签字姓名工种成绩签字目录第一章概况 (1)第一节概述 (1)第二节编写依据 (1)第二章地面位置及地质情况 (2)第一节地面相对位置及邻近采区开采情况 (2)第二节煤（岩）层赋存特征 (2)第三节地质构造 (3)第四节水文地质 (3)第三章巷道布置及支护说明 (3)第一节巷道布置 (3)第二节矿压观测 (3)第三节支护设计 (4)第四节支护工艺 (7)第四章施工工艺 (13)第一节施工方法 (13)第二节凿岩方式 (13)第三节爆破作业 (14)第四节装载与运输 (14)第五节管线及轨道敷设 (15)第六节设备及工具配备 (16)第五章生产系统 (16)第一节通风 (16)第二节压风 (18)第三节综合防尘 (19)第四节防灭火 (19)第五节安全监控 (19)第六节供电 (20)第七节运输 (22)第八节排水 (22)第九节照明、通信和信号 (22)第六章劳动组织及经济技术指标 (23)第一节劳动组织 (23)第二节循环作业图表 (25)第三节主要经济技术指标 (25)第七章安全技术措施 (26)第一节一通三防 (26)第二节顶板 (27)第三节爆破 (29)第四节防治水 (32)第五节机电 (33)第六节运输 (34)第七节其他 (34)第八章灾害应急措施及避灾路线 (36)附图附图1：巷道平面图附图2：煤层柱状图附图3：巷道支护断面图附图4：炮眼布置图附图4-1：放炮警戒示意图附图5：通风系统图附图6：压风系统图附图7：安全监测监控图附图8：运输系统图附图9：循环作业图表附图10：避灾路线图第一章概况第一节概述一、巷道名称本规程所掘巷道为山西灵石华瀛孙义煤业有限责任公司轨道大巷掘进作业规程。
2510运输1.17
东江煤业有限公司
2510运输巷
瞬变电磁法超前探物探报告
编制人员
编制：穆文涛
参加人员：穆文涛、陈建斌、胡灼国
山西东江煤业集团有限公司
2510运输巷瞬变电磁法超前探物探报 一．矿井瞬变电磁法勘探资料处理与解释基础
1．矿井瞬变电磁法勘探资料处理与解释基础
本次物探资料的解释工作是在条件试验基础上，采取由已知到未知，由点到线，由线到面，由简单到复杂的解释原则。
经过原始数据的选择、软件滤波及人工滤波校正以及SUFER 成图处理，得到视电阻率剖面图。
2．2510运输巷迎头超前资料解释：
12346891017.520303540608095110
图 1 掘迎头顶板45度方向
资料解释：在2510运输迎头45度方向显示无低于2低阻区，均
为高阻区。
图2 掘迎头顺层方向
资料解释：在2510运输迎头顺层方向无显示低阻区，由于物探用的小功率组有效距离为100米，均为高阻区。
图3 掘迎头底板向下45度方向
资料解释：在2510运输迎头地板45度方向无处显示低阻区，由于物探用的小功率组有效距离为100米，均为高阻区。
3.总体结论：从图1-图3的三个方向扇形视电阻率剖面图来看，从整体来看推断3个方向的无有富水的可能性。
4、探测位置：2510运输巷导线点10运3前53米处。
二．结论与建议
1、蓝色区域的低阻异常区，可能为金属干扰引起的。
2、图示中显示前方90米范围内没有低阻异常表现的区域，可以安全掘进。
水害防治中心
2014年1月17日。
轨道大巷作业规程讲义
第一章概况第一节概述一、巷道名称本作业规程掘进的巷道为轨道大巷。
二、掘进目的及巷道用途掘进目的是为全矿井的所有工作面生产期间的材料运输、通风、管线敷设、行人等需要。
三、巷道设计长度及服务年限巷道设计长度：3000m。
服务年限：约17年。
四、工程接续根据生产安排，本掘进工作面逐段向南开拓延伸至边界为止。
第二节编写依据一、依据《山西灵石红杏元富煤业有限公司资源整合初步设计说明书》、《山西灵石红杏元富煤业有限公司兼并重组整合矿井地质报告》、《矿井施工组织设计》。
二、依据《煤矿安全规程》、《煤矿安全技术操作规程》、《安全生产法》、《矿山安全法》、《煤炭法》、《煤矿安全监察条例》等编写。
第二章地面相对位置及地质水文情况第一节地面相对位置轨道大巷巷位于本矿井中部。
地面相对位于赵家沟村西部，海拔960m左右，低山丘陵地带，无建筑物。
井下相对位置：位于运输大巷西侧，南、北、东部临近均无采空区。
第二节煤（岩）层赋存特征一、(岩)层产状、厚度、结构、坚固性系数、层间距：该规程掘进的巷道沿10#煤层顶板破底板掘进。
10#煤层位于太原组下段上部。
上距K2灰岩11.29m左右，下距K1砂岩平均20.61 m。
该煤层当地俗称大炭，相当于灵石霍县区的大炭及崔家沟井田的大炭层位。
上距6号煤层32.34-62.09m，平均45.64m，煤层厚度0.51-2.15m，平均1.65m。
煤层结构简单，含矸0-1层。
煤层顶板为砂质泥岩，底板为泥岩、粉砂岩、砂质泥岩。
属基本稳定可采煤层，局部有采空。
二、煤层顶板（伪顶、直接顶）、底板情况10号煤层直接顶为炭质泥岩，厚4.96m，其抗拉强度为3.6 MPa，极限抗压强度为64.53MPa，岩性属中硬岩石，底板也为细砂岩，厚1.72 m，其抗拉强度0.35MPa，极限抗压强度为25.5MPa，岩性属中硬岩石。
附图：煤岩层综合柱状图第三节地质构造该区域为向斜构造，轴向北偏西30°，两翼地层倾角4°—8°，井田内局部可能出现地质构造，对施工影响不大第四节水文地质1、地表水井田内地势总体为中部高南、北低，大气降雨沿东南向沟谷流出区外，井田内无常年性河流。
掘进巷道爆破说明书详解
秦晋矿业开发有限公司平政煤矿一采区轨道巷爆破施工设计编制单位：技术科编制日期：2012年10月第一章工程概况第一节工程概述一、巷道名称：一采区轨道巷。
二、巷道用途：主要用于矿井一采区辅助运输、行人、通风及管线敷设。
三、巷道设计长度：600m（平距）。
四、预计开竣工时间：预计开工时间2012年11月10日，预计竣工时间2013年4月。
第二节编写依椐根据矿2012年度生产作业计划、矿井初步设计、技术科下发的一采区轨道巷巷道施工设计平、断面图和施工通知；地测部门提供的《秦晋矿业集团公司平政煤矿一采区轨道巷掘进地质说明书》、《煤矿安全规程》、《煤矿工人技术操作规程》相关条款等进行编制。
第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况一、地面情况：一采区轨道巷地面位于矿北工业广场东侧，其地表四周均为较为平坦的耕地，无建筑物。
地面标高+717.2～+717.8。
二、井下施工巷道周边情况：一采区轨道巷位于一采区皮带巷西侧30米处，北至矿井北部井田保护煤柱，南部开口为442运输大巷，东侧紧邻矿井主斜井保护煤柱，西部为矿井一采区（未开拓开采）。
第二节煤层赋存特征一、煤﹙岩﹚层情况：五号煤层：属石炭纪太原组地层, 位于太原组的上部，为贫瘦煤，其底板为石英砂岩（K3标志层），层位稳定，全区分布。
厚度为1.25至9.19m，平均3.94m，含夹矸0～2层，夹矸厚度0.05～0.45m。
煤层底板标高300～530m，埋藏深度为176～409m。
煤层走向北东，倾向北西，煤层倾角南部比较平缓，一般为3～5°，靠近北部F3断层处倾角加大，为8～10°，5号煤层全区发育，厚度大且稳定，结构简单，属全区可采的稳定煤层，上距4号煤一般6米左右，下距10号煤层26.41～35.04米，平均30米。
五号煤层顶板：煤层老顶以块状灰色～浅灰色中、细粒砂岩为主，有时相变为粉细砂岩或粉砂岩，岩性较坚硬，厚层状，不易夸落。
掘进地质说明书
（m）
工作面
倾向长
（m）
210
工作面
面积
（m2）
8.4
地面位置
工作面上方有丘陵、少量梯田、简易田间小路及低压输电线路
井下位置
及四邻
采掘情况
掘进工作面位于6号煤层中，运输、通风通过暗斜井与4号煤层系统相连形成各大系统，工作面以西为轨道暗斜井，以北为皮带运输巷，以南为实煤体，以东为沙会则轨道暗斜井。
巷道性质与用途
该巷道为材料运输兼回风巷
掘进巷道高
（m）
2.4
掘进巷道宽
（m）
3.5
掘进方位
（度）
87°20′
煤
层
情
况
煤层厚度
（m）
1.4
煤层结构
稳定
煤层倾角
（度）
5°-8°
柱状图
煤质特征描述
据《煤炭质量分级》GB/T15224—2004标准，该煤层属特低灰—中灰、低硫分—高硫分，高热值之焦煤。
煤
层
顶
2、工作面平面设计图（1：2000）
3、掘进工作面预想剖面图（1：1000）
吕梁永宁煤焦（集团）有限责任公司
永德煤业公司煤矿
三采区轨道运输掘进地质说明书
编制单位：技术科
编制：
审核：
总工程师：
接到通知书时间
提交时间
三采区回风巷工作面掘进地质说明书
概
况
煤层名称
6#
水平名称
采区名称
三采区
工作面名称
轨道运输巷掘进工作面
地面标高
（m）
999-1115
工作面标高
（m）
920-945
工作面
正常涌水量（m3/d）
华亭煤矿250105掘进工作面轨道运输系统方案
华亭煤矿250105掘进工作面轨道运输系统方案250105掘进工作面轨道运输系统方案250105掘进工作面轨道运输系统方案根据250105进风联络巷及250103转载巷延伸掘进要求，现对轨道运输线路及绞车安装地点进行设计，特编制设计方案，请施工单位遵照执行。
一、现安装设备1、250105进风联络巷绞车硐室安装SDJ-32T慢速绞车1台，绞车主要技术参数：慢速:牵引力(KN)320、绳速(m/min )7.58-11.45 传动比256.35；快速:牵引力(KN)44、绳速(m/min)61.82-93.39 传动比31.42 ；钢丝绳:直径(mm)Φ26/Φ31 ；容绳量(m)750/490；制动方式:电液压及手动制动。
2、250103转载巷皮带机头（一号煤仓上口）绞车硐室安装JYB-40*1.25型运输绞车1台，绞车主要技术参数：卷筒：580×600mm；牵引力:54KN；钢丝绳直径：21.5mm；容绳量:760米；电机功率55KW，最大绳速：1.54m/S；最小绳速：0.95m/S；制动方式:电液压及手动制动。
轨道：30Kg/m轻轨斜井提升信号：矿用普通声光信号两套斜井跑车防护装置：无挡车门：自制手动门式挡车门四副阻车器：手动阻车器三副二、轨道运输线路1、地面→副立井→840辅运大巷→250105进风联络巷（250105进风联络巷掘进面）。
2、地面→副立井→840辅运大巷→250103进风联络巷→250103转载巷延伸（利用皮带机头绞车硐室JYB-40*1.25型运输绞车提升下放至250103转载巷延伸掘进面）。
三、绞车提升能力计算1、250105进风联络巷SDJ-32T双速绞车提升能力验算（管理单位：掘进一队）SDJ-32改进型采用功率55KW电动机，该绞车慢速牵引力（内层牵引力）F牵=320KN，快速牵引力（内层牵引力）F牵=44KN，慢速绳速（m/min）：7.58-11.45；快速绳速（m/min）：61.82-93.39钢丝绳型号为6*19S＋NF，标准绳径Φ=32mm，钢丝绳自重M P=3.77Kg/m，实测钢丝绳破断力总和F破=766.9KN，钢丝绳理论最小破断拉力F破（理论）=598KN，钢丝绳公称抗拉强度δb=1770Mpa，g=9.8m/s，坡度∠a=20。
25103工作面回采地质说明书
第一节工作面位置及井上下关系工作面位置及井上下关系表表——1附图：25103工作面工程平面图第二节煤层通过地质资料分析和25103工作面回采巷道的实际揭露证实，该工作面范围内，2号煤赋存稳定，全区可采。
具体情况如表——2所示。
煤层情况表表－2附图：地层综合柱状图。
第三节煤层顶底板顶、底板岩性特征表表——3第四节地质构造一、地层25103工作面地层主要为上石炭统太原组，海陆交互相沉积，含煤系地层，以K砂1岩与下伏本溪组地层连续沉积。
下部以浅灰色、灰白色中粗粒砂岩为主，夹薄层石灰岩及薄煤层，石灰岩有时相变为海相(钙质)泥岩；其下部为主要可采煤层5号煤层、灰色砂质泥岩及灰白色砂岩；中上部为灰白色中细粒石英砂岩、灰色砂质泥岩及泥岩、煤层及薄层海相（钙质）泥岩或泥岩1～2层。
5号煤直接顶为砂质泥岩，平均厚约3.78m，老顶为砂岩，平均厚约7.0m，底板为细砂岩，平均厚约2.24m。
二、构造特征1、工作面内部构造情况以及对回采的影响根据25103工作面回采巷道的实际揭露，该工作面内部构造较简单，工作面范围内有6条落差1.0m以上的断层，最大落差3.0m，由于5号煤层平均厚度8.4m，以上断层对工作面回采影响不大。
工作面回采到断层时要加强顶板管理，防止顶板事故的发生。
具体断层产状特征描述见下表：断层情况表表——4第五节水文地质一、水文地质情况1、含水层本采区主要含水层：自上而下含水层分别是新生界第四系砂砾石含水层；石炭系二叠系含水岩组；奥陶系碳酸盐岩溶裂隙含水层。
（1）井田内第四系全新统冲洪积孔隙含水层主要分布于井田西部梁家沟河及井田内沟谷，岩性为砂砾石、岩石碎屑等，单位涌水量4.43—16.6L/s·m，渗透系数8.59—61.4m/d，透水性良好，分布范围小，对井下开采无影响。
（2石炭系二叠系含水岩组石炭系太原组主要含水层由砂岩及薄层灰岩组成，单层厚度1-4m,与泥岩、砂质泥岩隔水层相间沉积，构成多层承压含水层组。
-250东翼轨道揭煤掘进地质说明书
水文地质情况含水层四灰：根据九采区相邻8500采区8502工作面以及8501掘进过程中揭露资料，四灰厚3.80～6.60m，平均4.70m。
为8煤层直接顶板，上部含大量泥质，下部质较纯，致密坚硬，多含燧石，垂向裂隙和顺层裂隙均较发育，偶见洞穴，常为方解石所充填。
五灰：据8500采区8502工作面钻孔揭露资料来看，五灰厚2.80～9.60m，平均厚6.30m。
质纯、致密坚硬，裂隙发育，下距奥灰平均5.60m。
经实测五灰最高水位为：-234.5m(8502-奥55)，五灰最低水位为：-297.5m（8502-奥2）。
奥灰：巨厚层状，厚度800m左右，奥陶系灰岩在盆地周围山区有广泛出露，直接接受大气降水的补给，目前实测最高奥灰水位：+26.4m（8502-奥34），比五灰最高水位高出260.9m，说明本区域内五、奥灰两含水层基本不存在水力联系。
隔水层据钻孔揭露资料，工程下距五灰的两极距离为：63.1～79.5m，平均厚度67.6m。
其隔水层的岩性主要为粉砂岩、泥灰岩、石灰岩、煤、粘土岩、中砂岩；巷道工程下距奥灰两极距离为：74m～91.4m，平均84.2m。
其隔水层的岩性除上述外还有：砂质粘土岩、G层铝土。
安全隔水层厚度根据公式: t=L( － rL)/4Kp ；Ts=P/M式中： t---- 安全隔水层厚度(m)；L----采掘工作面底板最大宽度（m）,L=4m ;r-----隔水层岩石的容重（ Mpa）,r=0.025MpaKp---隔水层岩石的抗张强度(MPa),Kp=0.1MPa；H----隔水层底板承受的水头压力(MPa) ；P------隔水层底板承受的水压（MPa）；M-----隔水层厚度（m）；H五＝（463.5+35.7-234.5）/100＝2.65MPaH奥＝（463.5+49.7+26.4）/100＝5.40MPa经计算得出：t五=()1.0*44*025.065.2*1.0*84*025.0422-+=13.6m t奥=()1.0*44*025.040.5*1.0*84*025.0422-+=19.8m得出五灰安全隔水层的厚度为13.6m，远远小于35.7m；奥灰安全隔水层的厚度为19.8m，小于49.7m。
东翼轨道大巷掘进作业规程修复的53页word文档
巷道断面利用四根前探梁进行支护，前探梁支护间距为0.8m，每根前探梁分别用两道吊环固定在紧靠工作面的两排锚杆上。
前探梁与顶板之间用木板梁接顶背实，防止矸石掉下伤人。
1、前探梁规格：直径3吋以上，长3.5m钢管。
2、吊环规格：采用Φ22mm无纵筋螺纹钢焊接而成，经强度试验：强度在6t以上满足要求。
吊环上的螺母往顶板锚杆上拧时必须拧满扣。
附图8 临时支护断面图、临时支护平面图（二）临时支护与永久支护间的距离：安装锚杆必须在临时支护下进行，临时支护与永久支护间的最大距离为1.2m，最小距离为0.2m。
锚网支护紧跟迎头，锚索滞后工作面不大于4.0m。
附图9 永久支护平面图（三）支护参数确定：1、临时支护设计参数确定：1）基础资料及荷载计算：(1)巷道顶板上部围岩压力拱的计算：b=a/f=2.2/4=0.55m式中：b——压力拱计算高度 m；a——巷道荒宽的一半 2.2 m；f——岩石普氏硬度系数取4。
(2)巷道空顶压力拱范围内岩石重量：G=b×B×S×r=0.55×4.4×1.2×25=7.2t式中：b——压力拱计算高度m，取0.55m；B——巷道荒宽m，取4.4m；S——最大控顶距时单根锚杆承载力的距离，取1.2m；R——岩石密度： 25KN/m3；G——控顶压力拱范围内岩石重量，t。
2）临时支护构件承载能力验算：(1)前探梁端锚杆每根承载能力验算：P=G/n= 7.2/4=1.8t式中：P——单根锚杆承载力 t；n——前探梁锚杆根数取n=4；G——控顶压力拱范围内岩石重量，取G=7.2t。
每根锚杆设计抗拔能力值为：F′= G×k=7.2×2=14.4t式中：F′——单根锚杆设计承载力 t；K——安全系数取2。
因为：P=G/n= 7.2/4=1.8t< F′= G×k=7.2×2=14.4t所以：前探梁锚杆4根能够满足临时支护强度要求。
12062掘进地质说明书
地
质
构
造
情
况
概述：
根据附近钻孔资料、相临13121工作面和两条大巷实揭地质资料以及二1煤层底板等高线分析，该工作面二1煤层整体呈单斜构造，但煤底板起伏变化大，并且靠近皮带巷工作面内发育有F73正断层和F75正断层，将对皮带巷的掘进产生影响。
整个工作面全部为滑动构造顶板直接压煤，岩性为断层泥和断层角砾岩，煤层顶板起伏变化大且极为破碎，将对掘进时顶板管理产生较大影响。
节理共有两组，一组较发育，在亮煤中尤其发育，节理中有方解石充填。
2、显微镜下薄片观察：该煤层显微结构基本上皆为均匀状结构，唯煤层中下部显现不大规则的条带状结构。煤岩成分以亮煤为主，亮煤之透明基质透明度一般较好，颜色为红色及棕红色，在正交偏光下并显有较明显的非均性，亮煤中亦夹有少许不透明物质，一部分为基质体，另一部分为不规则之丝质化物质，前者呈细条带或透镜状，而后者则呈片状。
中部
分层
其煤
岩成
分基本
上与上
部相似，唯丝炭及木煤丝炭含量较多，且一般保存尚好，无受挤压和错动现象。丝炭胞腔内多为矿物充填，据其特征，多为粘土及方解石。
亮煤含量因而相对减少，其特征与上部分层中的亮煤相似。此外尚有少量极少的木煤。颜色为较亮的红色，本分层中含有较多的矿物质。
物理性质
轨道大巷作业规程解析
目录第一章概况 (1)第一节编写依据 (1)第二节编制依据 (1)第二章地质概况 (2)第一节地面相对位置及邻近采区开采情况 (2)第二节煤炭赋存特征 (2)第三节地质构造 (3)第四节水文地质及地温 (3)第五节掘进时存在问题 (3)第三章巷道工程概括 (4)第四章巷道断面及支护形式 (6)第一节巷道断面形状及特征 (6)第二节巷道支护形式 (9)第五章施工方法 (16)第一节施工方法 (16)第二节凿岩方式 (16)第三节爆破作业 (18)第四节装载与运输 (22)第六章通风管理 (24)第一节风量管理及局部通风系统 (24)第二节通风安全监测、监控 (29)第三节“一通三防”管理 (30)第四节顶板管理 (37)第五节爆破管理 (38)第六节防治水管理 (44)第七章机电管理 (50)第一节供电方式 (50)第二节设备及工具配备 (50)第三节供排水系统 (51)第四节机电管理措施 (52)第八章劳动组织及正规循环图表 (56)第一节劳动组织 (56)第二节主要经济技术指标表 (57)第九章质量标准化管理措施 (58)第十章安全技术措施 (60)第一节一般安全技术措施 (60)第二节过断层、无炭柱、煤层措施 (60)第三节贯通安全措施 (60)第四节巷道开口安全措施 (61)第五节安全质量检查 (62)第六节运输管理 (62)第七节其它 (64)第八节安全制度 (68)第十一章五大自然灾害预防及避灾路线 (69)第十二章保证工期措施及文明施工 (73)第一节保证工期措施 (73)第二节文明施工标准 (73)第一章概况第一节编写依据1.根据山西省太原正越工程设计有限公司2012年提供的东于煤矿《轨道大巷施工图》；2.现场考查收集资料；3.有关煤矿井巷工程施工技术规范、安全规程、及验收标准。
第二节编制依据1、满足建设单位对工期、质量、安全、环境保护等方面的要求；2、施工机械设备及劳动力安排应留有余地，以确保按期完工；3、结合工程特点及气候条件，合理安排施工顺序，具备条件是各单位工程实行平行作业，以加快施工进度，降低工程成本；4、采用先进的施工技术和工艺，配备性能良好的工程机械，提高机械化作业程度。
-50m中段左二1#溜矿井施工作业指导书
双鸭山市建龙矿业有限公司铁矿-50m中段左二1#溜矿井工程施工组织设计施工地点：二采区铁矿-50m中段左二施工单位：温州矿山井巷工程有限公司驻双鸭山项目部二0一五年八月一日会审栏：铁矿-50m中段左二1#溜矿井施工组织设计目录八、其他 (8)九、十、、工程概况本工程是为了解决铁矿-50m 中段以上矿石的转运，故在-50m 中段左二1# 穿处向上中段掘一条溜矿井，与0m 中段的左一运输巷贯通。
形成-50m 中段的矿石转运系统。
二、水文地质及工程地质1、工程地质本工程位置位于二采区铁矿-50m 中段，左二1#穿上盘2-3#点后19.3 米处稳固性较好，坚固性系数f=8-10 。
2、水文地质本工程水文地质同矿区水文地质，矿区位于低山丘陵地带，水文地质条件简单，仅在三道沟、四道沟一带较复杂。
矿区含水层- 岩石风化裂隙潜水和大理岩岩溶充水的潜水类型。
三、施工方案1、方案选择采用溜井施工方法中的普通法溜井反掘施工方案，分两段段施工，即-50—-34m中段、-34m-17m中段。
先掘一个小断面1.5米*1.5米的2.25平方米的天井到位，到位后在进行刷大。
刷大时由上至下逐步进行。
凿岩采用YT28 气腿凿岩机，爆破采用2#岩石硝铵和非电导爆管；出渣采用耙斗机装载0.75 立方矿车，自中段运输至副井提升地表。
施工前先在井底处钻凿100mm 中深孔两个孔与-17m 中段相通。
形成一个工作面良好的通风系统。
在进行溜矿井的施工。
2、技术参数总长度34m技术特征：采用圆形断面，规格净为2.5m,采用垂直形式。
部分岩石破碎地段采用喷浆支护。
喷浆厚度为100mm,砼标号C25#。
3、工艺流程准备工作f通风f有害气体检测f检撬浮石f架设工作台f挂设安全网f 凿岩f装药、联线f爆破f通风f排险---出渣。
四、施工方法1、准备工作1.1通风：进入工作面之前必须先通风，并且局扇的导风筒口设置在工作面的距离不超过十米。
以保证工作面有足够的风量。
轨道大巷作业规程解析
轨道⼤巷作业规程解析⽬录第⼀章概况 (1)第⼀节编写依据 (1)第⼆节编制依据 (1)第⼆章地质概况 (2)第⼀节地⾯相对位置及邻近采区开采情况 (2)第⼆节煤炭赋存特征 (2)第三节地质构造 (3)第四节⽔⽂地质及地温 (3)第五节掘进时存在问题 (3)第三章巷道⼯程概括 (4)第四章巷道断⾯及⽀护形式 (6)第⼀节巷道断⾯形状及特征 (6)第⼆节巷道⽀护形式 (9)第五章施⼯⽅法 (16)第⼀节施⼯⽅法 (16)第⼆节凿岩⽅式 (16)第三节爆破作业 (18)第四节装载与运输 (22)第六章通风管理 (24)第⼀节风量管理及局部通风系统 (24)第⼆节通风安全监测、监控 (29)第三节“⼀通三防”管理 (30)第四节顶板管理 (37)第五节爆破管理 (38)第六节防治⽔管理 (44)第七章机电管理 (50)第⼀节供电⽅式 (50)第⼆节设备及⼯具配备 (50)第三节供排⽔系统 (51)第四节机电管理措施 (52)第⼋章劳动组织及正规循环图表 (56)第⼀节劳动组织 (56)第⼆节主要经济技术指标表 (57)第九章质量标准化管理措施 (58)第⼗章安全技术措施 (60)第⼀节⼀般安全技术措施 (60)第⼆节过断层、⽆炭柱、煤层措施 (60)第三节贯通安全措施 (60)第四节巷道开⼝安全措施 (61)第五节安全质量检查 (62)第六节运输管理 (62)第七节其它 (64)第⼋节安全制度 (68)第⼗⼀章五⼤⾃然灾害预防及避灾路线 (69)第⼗⼆章保证⼯期措施及⽂明施⼯ (73)第⼀节保证⼯期措施 (73)第⼆节⽂明施⼯标准 (73)第⼀章概况第⼀节编写依据1.根据⼭西省太原正越⼯程设计有限公司2012年提供的东于煤矿《轨道⼤巷施⼯图》；2.现场考查收集资料；3.有关煤矿井巷⼯程施⼯技术规范、安全规程、及验收标准。
第⼆节编制依据1、满⾜建设单位对⼯期、质量、安全、环境保护等⽅⾯的要求；2、施⼯机械设备及劳动⼒安排应留有余地，以确保按期完⼯；3、结合⼯程特点及⽓候条件，合理安排施⼯顺序，具备条件是各单位⼯程实⾏平⾏作业，以加快施⼯进度，降低⼯程成本；4、采⽤先进的施⼯技术和⼯艺，配备性能良好的⼯程机械，提⾼机械化作业程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山西东江煤业集团有限公司2510轨道巷工作面掘进
地质说明书
2014年2月12日
编制单位：水害防治中心编制：
科长：
矿总工：
审批意见：
地理及周边
掘进工作面
名称
2510轨
道巷
巷道
服务
年限
临时巷道用途开拓2510
工作面
掘进巷道围岩性
质
顺巷道
顶板掘
进全煤
巷道
地面
垂高
（m）
223 工作面标高
（m）
715.203
地理位置位于井田西北部；地面东南方向与杨树岭村相邻。
井下位置及四邻
采掘情况
走向西南至东北方向，与2508工作面相邻，西南方向
与二采区西翼三条下山相邻。
巷道掘进长度
（m）
590 巷道断面（m2）9.72
煤矿结构简单煤岩层倾角
（度）
6°-8°
掘进层顶底板情况巷道为全煤巷道，顶板为白砂岩。
顶底板名
称
岩性名称厚度（m）岩性特征老顶砂岩稳定坚硬直接顶碳质泥岩质脆
伪顶松散泥岩0.1---0.3 质软
直接底碳质泥岩0.3---0.8 质脆
老底砂岩8---11 稳定坚硬
水文地质情况及掘进情况
工作面的含水层自上而下有：
1.奥陶系中统石灰岩岩溶裂隙含水层组
为工作面最主要的含水层组，埋藏较深，一般厚度在450m 左右。
由石灰岩、白云质灰岩、角砾状灰岩、泥灰岩及溶洞中次生沉积物等组成，井田内主要含水层为上马家沟组上段及下段和下马家沟组上段几层石灰岩。
据中西部水-1号供水井抽水试验资料，单位涌水量为0.1758L/s·m，渗透系数0.054m/d，抽水时间24h，稳定时间10h，水位降深为60m，静止水位标高808m。
矿化度2330.28mg/L,总硬度1045.94 mg/L,PH值7.26，水质类型为Cl·SO4－Na·Ca型。
上述水-1号供水井抽水试验资料表明，本含水层富水性中等。
推测奥灰水水位标高在807-810m之间，流向由东北向西南。
2.石炭系上统太原组含水层组
工作面内均被覆盖，该含水层主要由5-6层石灰岩组成，总厚度为18.68m，石灰岩裂隙较发育。
据矿井边界外西南约7km处原胜利煤矿精查地质报告，太原组水位标高为843.49—846.23m，单位涌水量0.00091—0.073L/s.m，渗透系数0.00675—0.08218m/d，富水性弱。
水质类型为SO4·HCO3—Mg·Na型或HCO3·SO4—Na型，矿化度82mg/L。
3.二叠系下统山西组砂岩裂隙含水层组
该含水层组主要以细、中粗粒砂岩为主，平均厚度8.09m，含水层连续性差，厚度不稳定，裂隙不发育，富水性弱。
据原胜利煤矿精查报告，单位涌水量0.0008L/s·m，渗透系数0.0031m/d，水位标高844.75m，水质类型为SO4·HCO3—Na·Mg型，矿化度1.0g/L。
4.二叠系下石盒子组、上石盒子组砂岩裂隙含水层组
该含水层组主要由厚层中、粗粒砂岩组成，井田内连续性较好，厚度大，但补给条件差，富水性弱，单位涌水量0.0025—0.067L/s·m，渗透系数0.0033—0.20m/d，水位标高883—950m，水质类型为HCO3—Na·Mg型或SO4—Na·Mg型，矿化度600mg/L。
5. 第四系和上第三系孔隙含水层
上第三系上新统砾石层多为弱含水层，多出露于沟谷中，单井出水量一般小于10m3/d。
第四系中、上更新统广泛分布于井田内，因其间含水层出露高，连续性差，补给条件差，且受季节性变化影响较大，富水性微弱。
工作面地质情况概括：
1、根据2508运输巷地质情况分析，2510轨道巷基本无
地质构造，以及潜伏的断层、陷落柱。
根据地面物
探资料，2510轨道巷在掘进时顶会出现淋水，淋水
为5号，煤顶板砂岩水，预计顶板淋水为4m³/h。
2、2510工作面煤层的直接充水含水层为煤层之上山西组砂岩含水层和煤层下伏的太原组灰岩含水层，因为这些含水层的水可以通过冒裂带和底鼓等途径直接进入矿井。
由于太原组以上各含水层大都含水性较弱，—般不会对煤层开采造成威胁。
但考虑到奥灰水位高于煤层底板，如有断层或陷落柱沟通，将对煤层的开采造成威胁。
3、施工时应防止这两层含水层的水通过冒落带和构造
裂隙进入矿井，并应注意排查周围矿井废弃采空区积水情况，应采取有效的防范措施，避免造成水害事故
影响掘进的其他地最大涌水量0.15
M3/mi
n 正常涌水量0.10
M3/min 瓦斯0.04%----0.07%
煤（矿）
尘
有爆炸性
煤的自燃及
煤层裂隙
自然。
煤层比较发育。
地温无
质
构
造
地压无
问题及建议建议：
1、在以后的实际工作中加强地质资料收集，为以后的开拓掘进提供指导帮助。
2、2510工作面东部与2508工作面相邻，巷道施工时会受到采空区积水的影响，应加强探放水管理，提前敷设排水管路。
3、做好巷道探放水工作。
地质构造情况无地质构造。
构造
名称
走向倾向倾
角
落差
（m）
性质对掘进影响情况
附图1、综合柱状图
2、2510预想剖面图
3、2510采掘工程平面图示意图。
