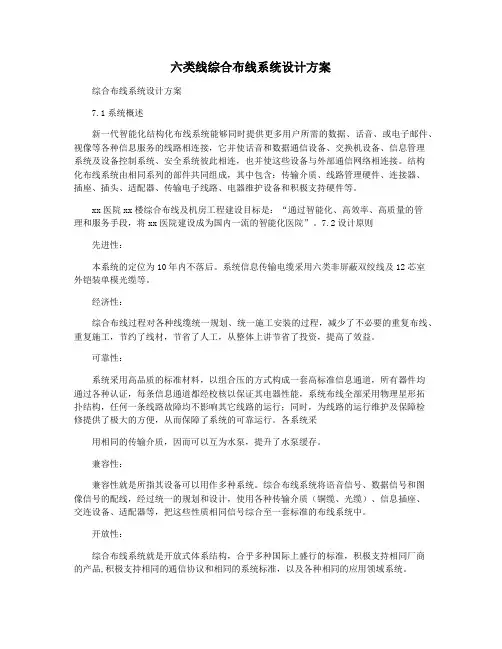

六类线综合布线系统设计方案综合布线系统设计方案7.1系统概述新一代智能化结构化布线系统能够同时提供更多用户所需的数据、话音、或电子邮件、视像等各种信息服务的线路相连接,它并使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也并使这些设备与外部通信网络相连接。

结构化布线系统由相同系列的部件共同组成,其中包含:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器维护设备和积极支持硬件等。

xx医院xx楼综合布线及机房工程建设目标是:“通过智能化、高效率、高质量的管理和服务手段,将xx医院建设成为国内一流的智能化医院”。

7.2设计原则先进性:本系统的定位为10年内不落后。

系统信息传输电缆采用六类非屏蔽双绞线及12芯室外铠装单模光缆等。

经济性:综合布线过程对各种线缆统一规划、统一施工安装的过程,减少了不必要的重复布线、重复施工,节约了线材,节省了人工,从整体上讲节省了投资,提高了效益。

可靠性:系统采用高品质的标准材料,以组合压的方式构成一套高标准信息通道,所有器件均通过各种认证,每条信息通道都经校核以保证其电器性能,系统布线全部采用物理星形拓扑结构,任何一条线路故障均不影响其它线路的运行;同时,为线路的运行维护及保障检修提供了极大的方便,从而保障了系统的可靠运行。

各系统采用相同的传输介质,因而可以互为水泵,提升了水泵缓存。

兼容性:兼容性就是所指其设备可以用作多种系统。

综合布线系统将语音信号、数据信号和图像信号的配线,经过统一的规划和设计,使用各种传输介质(铜缆、光缆)、信息插座、交连设备、适配器等,把这些性质相同信号综合至一套标准的布线系统中。

开放性:综合布线系统就是开放式体系结构,合乎多种国际上盛行的标准,积极支持相同厂商的产品,积极支持相同的通信协议和相同的系统标准,以及各种相同的应用领域系统。

灵活性:在任一信息点上,能相连接相同类型的设备,例如计算机、打印机、服务器、电话机等。

六类综合布线系统设计方案001

六类综合布线系统设计方案001

内蒙古广播影视数字传媒中心六类综合布线设计方案德国普澳凡综合布线二零一一年四月目录1. 设计要点 (5)2. 系统概述 (7)2.1 用户需求分析 (8)2.2 设计原则 (11)2.3 设计依据 (13)3. 总体设计说明 (13)3.1 技术选择 (13)3.1.1 系统结构 (13)3.1.2 系统规划 (14)3.1.2.1 确定设备间位臵、规模 (14)3.1.2.2 管理间位臵和数量的确定 (14)3.1.2.3 确定水平线缆类型 (14)3.1.2.4 确定主干类型 (14)3.1.2.5 配线箱、配线柜的选择 (15)3.1.2.6 铜缆配线架的选择 (15)3.1.2.7 光缆配线架的选择 (15)3.2 设备选型说明 (15)3.3 信息点统计 (16)4. 分系统设计说明 (20)4.1 工作区子系统 (20)4.2 水平子系统设计 (21)4.3 干线子系统设计 (22)4.4 管理子系统设计 (24)4.5 设备间子系统设计 (25)5. 主要设备性能说明 (26)5.1 PROUVON六类系统的特点 (26)5.1.1 系统特点 (27)5.1.2 系统优势 (28)5.1.3 系统应用范围 (29)5.2 PROUVON端到端信道组成产品介绍 (30)5.2.1 信息面板 (30)5.2.2 信息模块系列 (32)5.2.3 六类线缆 (35)5.2.4 高性能的跳线系列 (39)5.2.5 模块化配线架 (42)5.2.6 光纤配线架 (45)5.2.7 多模室内光纤 (47)5.2.8 机柜 (49)5.2.9 信息地面插座 (50)5.2.10 跳线管理器 (52)5.2.11 大对数电缆 (53)5.2.12 1多模光纤跳线 (55)6. 设备配臵清单 (56)7. 系统施工安装调试 (59)7.1 综合布线系统安装 (59)7.1.1 水平子系统的施工 (59)7.1.2 垂直干线子系统的施工 (60)7.1.3 线缆布放的工艺要求 (61)7.1.4 机架安装要求 (62)7.1.5 配线设备机架安装要求 (63)7.1.6 各类接线模块安装要求 (63)7.1.7 信息插座安装要求 (63)7.1.8 其它注意事项 (64)7.2 系统测试及验收 (65)7.2.1 测试的目的 (65)7.2.2 测试环境 (66)7.2.3 测试仪器 (66)7.2.4 测试内容 (67)7.2.5 主要测试指标 (68)7.2.6 光缆系统的测试 (75)1.设计要点内蒙古广播影视数字传媒中心项目是集广播电视节目制作、播出、传输及行政办公、信息服务于一体的综合性建筑。

六类综合布线设计方案

六类综合布线设计方案

兰州师范学校六类综合布线系统设计方案兰州方联电脑技术有限责任公司2006年6月前言本设计方案建议采用具有国际品质民族品牌TCL综合布线系统的设计思想,遵循国际、国内标准设计。

这一设计思想的核心是将整个布线系统结构化、体系化、模块化,集中、系统的管理,使它既具有可靠的实用性,又具有充分的灵活性和扩展性。

网络系统灵活、方便,可随时扩充、升级。

同时又给贵校一个很好的性价比。

目录1.概述楼宇间主干光缆、大对数电话线缆、有线电视同轴线缆及广播线缆同时进行布放、端接及测试;水平线缆的布放、端接及测试,信息出口安装、机柜及配线架安装、制作详细的工程竣工文档等,在这里我主要以六类UTP和光缆部分进行介绍。

系统要求:室内水平系统布线材料全部为六类非屏蔽产品,楼层配线机柜为标准机(挂)柜,且具备较高的安全性(铁皮喷塑带暗锁),面板、模块、配线架要求与双绞线同一品牌,语音主干系统使用3类25对大对数线缆,数据主干使用8芯多模光缆。

总配线间统一使用2米高的19英寸标准机柜。

根据我们对图纸的分析以及客户需求的理解,归结以下图表以说明楼群综合布线系统的情况:各楼层信息点数统计表:2.系统功能特点及设计原则2.1 结构化综合布线系统介绍今天不断发展的信息网必须满足众多用户对不同技术与服务的要求,同时还要遵从各种操作系统及标准协议。

结构化综合布线系统是兼容众多厂家设备的布线网络,它将先进的双绞线及光缆技术完美地结合起来,而达到信息资源的共享以满足顾客的需求。

2.1.1系统体系结构结构化综合布线系统一般由六个子系统组成:工作区子系统水平区子系统干线区子系统管理区子系统设备间子系统建筑群子系统这六个子系统有机地结合在一起,构成一个完整的开放的布线系统。

工作区子系统:工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、连接器和连接所需的扩展软线,并在终端设备和I/O之间搭桥。

水平区子系统:水平区子系统是整个布线系统的一部分,它将干线子系统线路延伸到用户工作区。

六类综合布线设计方案

六类综合布线设计方案

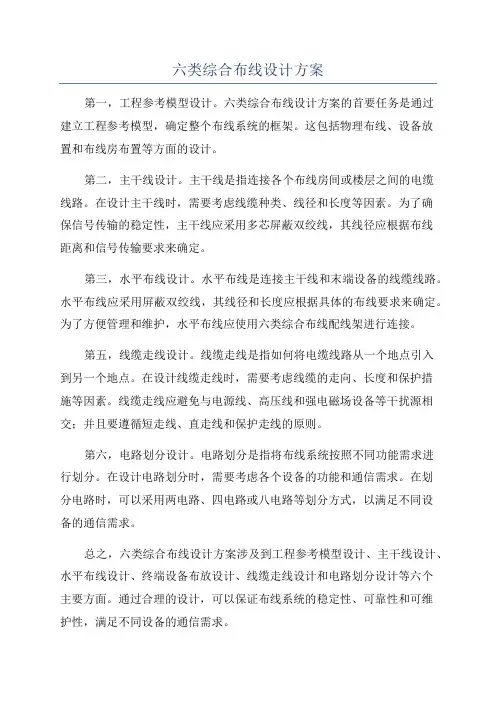

六类综合布线设计方案第一,工程参考模型设计。

六类综合布线设计方案的首要任务是通过建立工程参考模型,确定整个布线系统的框架。

这包括物理布线、设备放置和布线房布置等方面的设计。

第二,主干线设计。

主干线是指连接各个布线房间或楼层之间的电缆线路。

在设计主干线时,需要考虑线缆种类、线径和长度等因素。

为了确保信号传输的稳定性,主干线应采用多芯屏蔽双绞线,其线径应根据布线距离和信号传输要求来确定。

第三,水平布线设计。

水平布线是连接主干线和末端设备的线缆线路。

水平布线应采用屏蔽双绞线,其线径和长度应根据具体的布线要求来确定。

为了方便管理和维护,水平布线应使用六类综合布线配线架进行连接。

第五,线缆走线设计。

线缆走线是指如何将电缆线路从一个地点引入到另一个地点。

在设计线缆走线时,需要考虑线缆的走向、长度和保护措施等因素。

线缆走线应避免与电源线、高压线和强电磁场设备等干扰源相交;并且要遵循短走线、直走线和保护走线的原则。

第六,电路划分设计。

电路划分是指将布线系统按照不同功能需求进行划分。

在设计电路划分时,需要考虑各个设备的功能和通信需求。

在划分电路时,可以采用两电路、四电路或八电路等划分方式,以满足不同设备的通信需求。

总之,六类综合布线设计方案涉及到工程参考模型设计、主干线设计、水平布线设计、终端设备布放设计、线缆走线设计和电路划分设计等六个主要方面。

通过合理的设计,可以保证布线系统的稳定性、可靠性和可维护性,满足不同设备的通信需求。

六类综合布线设计方案

六类综合布线设计方案

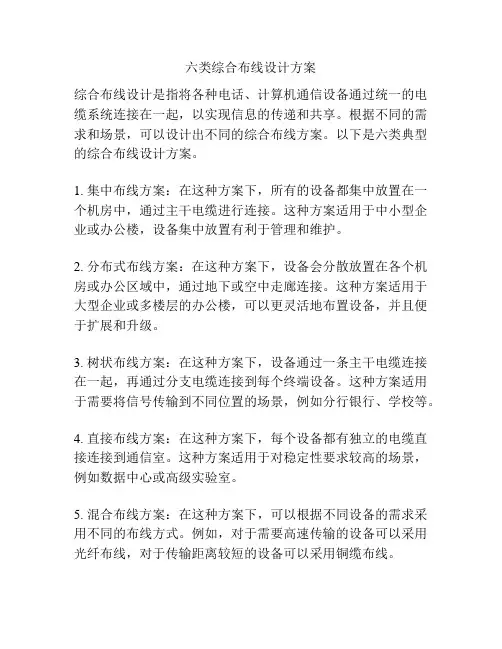

六类综合布线设计方案综合布线设计是指将各种电话、计算机通信设备通过统一的电缆系统连接在一起,以实现信息的传递和共享。

根据不同的需求和场景,可以设计出不同的综合布线方案。

以下是六类典型的综合布线设计方案。

1. 集中布线方案:在这种方案下,所有的设备都集中放置在一个机房中,通过主干电缆进行连接。

这种方案适用于中小型企业或办公楼,设备集中放置有利于管理和维护。

2. 分布式布线方案:在这种方案下,设备会分散放置在各个机房或办公区域中,通过地下或空中走廊连接。

这种方案适用于大型企业或多楼层的办公楼,可以更灵活地布置设备,并且便于扩展和升级。

3. 树状布线方案:在这种方案下,设备通过一条主干电缆连接在一起,再通过分支电缆连接到每个终端设备。

这种方案适用于需要将信号传输到不同位置的场景,例如分行银行、学校等。

4. 直接布线方案:在这种方案下,每个设备都有独立的电缆直接连接到通信室。

这种方案适用于对稳定性要求较高的场景,例如数据中心或高级实验室。

5. 混合布线方案:在这种方案下,可以根据不同设备的需求采用不同的布线方式。

例如,对于需要高速传输的设备可以采用光纤布线,对于传输距离较短的设备可以采用铜缆布线。

6. 网络化布线方案:在这种方案下,综合布线系统与计算机网络进行融合,实现数据、语音和视频的综合传输。

这种方案适用于需要实现多媒体传输和远程协作的场景,例如会议室、培训中心等。

综合布线设计方案需要综合考虑设备类型、传输距离、带宽需求、成本预算等因素。

在设计过程中,还需要考虑电缆走线、接头、插座等细节问题,以确保布线系统的可靠性和易维护性。

总之,综合布线设计方案应该与实际需求相匹配,以提供高效、稳定的通信环境。

综合布线方案六类

综合布线方案六类

第1章项目建设概述1.1项目概述第2章综合布线系统校区基于千兆核心千兆桌面的网络设计原则,需采用核心、汇聚层光纤连接链路,根据传输距离建议采用多模光纤;接入交换机至终端链路,采用六类非屏蔽双绞线及其相应模块布线系统才能符合1000Base-TX标准的适用环境。

根据需求在中心机房和个汇聚设备机房间部署光纤,接入交换机至终端设备部分采用六类非屏蔽双绞线进行水平布线,以满足千兆核心千兆桌面的总体网络设计原则。

信息点位:综合布线信息点位如下表(该点位数仅供参考,实际施工时需根据实际情况按学校的要求进行调整。

):2.1需求分析为用户提供保证现在及未来应用的高速网络平台。

该综合布线系统建设主要满足IP语音、数据及视频的应用需求,为高带宽应用程序提供完全的端到端布线解决方案,具有很强的超前性,适用于未来网络的扩展及升级,减少维护费用。

➢系统的方案设计与当前科学技术高速发展的潮流相吻合,系统总体结构定位合理,确保能够适应未来技术发展变化的应用和扩展;➢系统设计首先以实用为第一原则。

在符合当前实际应用需要的前提下,合理平衡系统的经济性和先进性,避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能;➢系统建成后,能够保持24小时全天候连续工作。

局部故障绝对不能影响整个系统的运作,系统的关键部件宜考虑容错和备份;➢充分考虑系统的极端安全性,保证系统运行安全可靠。

既能符合业主、国家或国际的相关安全标准和规范的要求,又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠;➢在系统或设备选型中,以现有成熟的设备和系统为首选对象,以智能化总体目标为方向,局部服从全局、全局高度平衡,力求使系统在初次投入和整个运行周期内可获得最优的性能/价格比,完美实现业主建设智能化系统的初衷;。

6类综合布线方案

6类综合布线方案

6类综合布线方案综合布线是建立计算机网络的重要一环,包括水平布线和垂直布线两个方面。

水平布线是将网络设备与工作区之间的连接,垂直布线是连接楼层间的通信线路。

综合布线方案可以根据需求和应用的不同,分为以下六类:1. 传统型布线方案:这种方案适用于普通办公环境,主要分为水平布线和垂直布线。

水平布线采用Cat5e或Cat6电缆,连接网络设备和工作区。

垂直布线采用多模光纤或单模光纤,连接不同楼层的网络设备。

2.数据中心布线方案:数据中心是一个需要大量高速数据传输的环境,因此需要采用高性能的布线方案。

数据中心布线方案通常采用高密度多模光纤和高速交换机,以满足数据中心高带宽和低延迟的需求。

3.工业环境布线方案:工业环境通常存在较恶劣的条件,如高温、高湿度、振动等。

因此,工业环境布线方案需要特殊的设计和材料,以确保系统的可靠性和稳定性。

例如,采用抗振抗冲击的工业级电缆,防水防尘的连接器等。

4.稳定性布线方案:一些关键应用场景,如医院手术室、航空管制中心等,对网络的稳定性和可靠性要求非常高。

稳定性布线方案采用冗余设计,例如双主干布线、双电源供电等,以确保网络的可用性。

5.省电型布线方案:为了减少能源消耗和环境影响,省电型布线方案采用低功耗设备和节能技术。

例如,采用高效能的交换机、绿色供电等,以减少耗电量并提高能源利用率。

6.未来型布线方案:随着技术的发展和网络应用的变化,未来型布线方案将适应新的需求和挑战。

例如,随着物联网的兴起,将需要支持大量的传感器和设备连接,未来型布线方案可能采用更高速的传输介质和更灵活的布线结构。

综合布线方案必须根据具体情况进行选择,包括应用需求、预算限制、环境条件等。

同时,还需要考虑未来的扩展需求和技术发展趋势,以确保布线系统的可持续性和可升级性。

综合布线方案的正确选择和实施,对于建立稳定、高效的计算机网络至关重要。

6类综合布线方案word资料26页

6类综合布线方案word资料26页

1 系统概述XXXXXXX大楼作为专门为XXXXXXX部门提供办公场所的大楼,其对数据和语音网络的稳定畅通的要求非常高, 因此,建筑内采用的网络通讯设备及布线系统一定要有很高的稳定性, 并且又有很强的适应性、扩展性、先进性和长远效益,以满足未来的需要。

本次综合布线系统的设计中采用模块化设计和分层星型的拓扑结构,它能适应本次项目的布线系统的特点。

本次设计的综合布线系统力求能为XXXXXXX部门提供稳定的办公自动化环境,也能为建筑物智能控制和管理提供良好的控制平台。

它具有如下优点:A.提供了一套统一的、开放的物理布线拓扑结构的标准配线系统,综合了所有的语音、数据、图像与监控等设备,并将多种设备众多插头插入标准的信息插座内。

B.可对不同厂家的语音、数据设备兼容,且使用相同的插头和模块插孔C.采用模块化设计,具有灵活性和开放性,它能将当前和未来的语音、数据、网络、互连设备以及监控、有线电视等设备很方便的扩充进去,使真正的面向未来的先进技术。

2 设计要点在整个XXXXXXX大楼智能化工程信息技术和网络联网投资中,综合布线基础设施虽然只占一小部分,但如果设计和安装不好,会引起严重的网络问题,从而无法真正实现你的信息技术战略。

因此,选择良好的综合布线产品和科学的设计、精心的施工是XXXXXXX大楼智能化建设的“重中之重”为此,本综合布线系统设计有如下设计要点:●使数据和语音通讯线路既能适用于现在又能面向未来,考虑电器特性匹配和管理使用的方便,采用美国耐威公司提供的ALL-LAN系列零误码综合布线产品。

●整个工程采用扩展星型拓扑结构, 干线支持万兆带宽,楼层水平系统支持250Hz以上6类带宽。

●依据图纸和招标文件,本方案的综合布线主要设备间机房设在XXX楼,作为计算机网络和电话配线中心。

通过6芯室内万兆光缆和3类25对室外大对数分别与其余各搂的管理间连接。

●语音和数据插座均采用美国耐威公司的6类8芯信息模块。

●信息点分布,依据业主提供的建筑平面图设置信息点位。

综合布线系统方案泛达6类(模板)

综合布线系统方案泛达6类(模板)

综合布线系统投标文件非屏蔽系统目录一、综合布线系统概述------------------------------------------------------------------ 31.1 结构化布线系统设计原则------------------------------------------------- 31.2 结构化布线系统优势 ----------------------------------------------------- 51.3 结构化布线系统的组成 --------------------------------------------------- 61.4 传统布线存在的问题 ----------------------------------------------------- 81.5 采用国际标准的结构化布线系统的优势 ----------------------------------- 9二、美国泛达公司结构化布线产品的特点 ----------------------------------------------- 92.1 美国泛达公司的优势 ----------------------------------------------------- 92.2 美国泛达公司结构化产品概述 ------------------------------------------ 20三、综合布线系统方案设计 ---------------------------------------------------------- 413.1 综合布线系统设计范围 ------------------------------------------------- 413.2 综合布线系统的设计依据----------------------------------------------- 41国际标准 ------------------------------------------------------------------- 41安装与设计规范 ------------------------------------------------------------ 413.3 工程概况--------------------------------------------------------------- 423.4 工程综合布线系统技术特点--------------------------------------------- 423.4.1 技术先进性 ------------------------------------------------------ 433.4.2 可靠性、稳定性、安全性----------------------------------------- 443.4.3 可扩展性--------------------------------------------------------- 443.4.4 灵活方便性,美观实用------------------------------------------- 453.4.5 系统设计及设备配置、选型的合理性 ----------------------------- 463.4.6 系统兼容性 ------------------------------------------------------ 47四、综合布线系统详细设计 ---------------------------------------------------------- 474.1 工作区子系统 -------------------------------------------- 错误!未定义书签。

六类非屏蔽综合布线系统方案

六类非屏蔽综合布线系统方案

六类非屏蔽综合布线系统方案目录第一章工程概况 (1)一、前言 (1)二、大楼结构化综合布线工程概况 (1)第二章结构化综合布线设计方案 (2)一、综合布线系统概述 (2)二、设计依据和原则 (2)设计依据 (2)设计原则 (2)三、系统设计规划 (3)四、产品选型 (3)产品选型 (3)产品公司介绍 (3)能士六类非屏蔽系统特点及优势 (4)五、设计方案 (4)XXX六类非屏蔽综合布线系统组成 (4)工作区子系统(Work Area) (5)水平子系统(Horizontal system) (8)垂直主干子系统(Riser Subsystem) (9)管理子系统(Adminstration Subsystem) (11)设备子系统(Equipment Room Subsystem) (13)建筑群子系统 (14)六、布线系统测试 (14)测试标准 (15)测试内容: (15)七、综合布线系统施工流程图 (16)第三章售后服务 (16)第一章工程概况一、前言整个社会信息化的提高,为了适应电子商务系统、办公自动化系统的应用需求,因此提出结构化综合布线建设的需求。

建设结构化综合布线,根本目的是使信息资源网络化,解决信息共享、内部沟通、内外部沟通和信息流动速度,实现电子商务、办公自动化系统的普遍使用。

二、大楼结构化综合布线工程概况办公地点为xx大厦x-x层。

x楼为xx,设xx、xx和xx系统;x楼为xxxx办公室和xxxx;x楼厅xxxx办公室、xxxx室和xxxx;x楼为xxxx办公室、xxxx办公室、信息中心和xx室;x楼为xxxx办公室和xx;x楼厅xxxx办公室。

各楼层的信息点数分别如下:xx、xx、xx、……、xx个不等,其中各楼层数据点分别为xx、xx、xx、……、xx个不等(总数量为xxx个)。

根据信息节点的分布情况,分别在x 楼、x楼的弱电井和x楼的中心机房设置配线架。

x楼的配线间使用x台24口楼层交换机,负责x层楼的数据点,中心机房使用x台中心交换机负责信息中心的数据点,x台24口楼层交换机负责x楼的数据点;x楼的配线间使用x台24口楼层交换机,负责x楼到x楼的数据点。

六类综合布线设计方案

六类综合布线设计方案

六类综合布线设计方案一、概述二、设计原则1.满足高速传输要求:六类综合布线方案应具备高速传输能力,能够支持千兆以太网和其他高速网络协议。

2.保证稳定性和可靠性:六类综合布线方案应使用高质量的线缆和配件,以确保网络和通信设备的稳定性和可靠性。

3.便于维护和管理:布线方案应考虑到维护和管理的便利性,减少故障排查和维修的难度。

4.符合安全规范:六类综合布线方案应符合相关的安全规范,避免潜在的安全风险。

三、六类综合布线方案的设计内容1.线缆选择:选择符合六类综合布线标准的高质量线缆,包括电缆和光缆,以满足高速传输的需求。

2.路径规划:根据建筑物的布局和网络和通信设备的分布情况,设计合理的布线路径,确保信号传输的稳定性和可靠性。

3.布线间距和走线规范:根据相关标准,确定布线间距和走线规范,保证布线的整洁和安全。

4.配线架和机柜布置:选择合适的配线架和机柜,按照布线路径和设备分布进行合理布置,以便于管理和维护。

5.连接头和插座:选择高品质的连接头和插座,确保连接的质量和稳定性。

6.地线和屏蔽:布线方案应考虑到地线和屏蔽的要求,以减少干扰和提高信号质量。

7.标识和管理:在布线过程中,应设置合适的标识和管理机制,以便于查找、维护和管理布线系统。

四、实施方案1.确定需求:与客户充分沟通,了解其网络和通信需求,并根据需求制定布线方案。

2.现场勘测:对建筑物进行勘测,包括布线路径、设备分布等。

3.设计方案:根据勘测结果和需求确定六类综合布线方案的设计内容,并对各项设计进行深入研究和论证。

4.材料采购:选择合适的材料和设备,并与供应商进行合作,确保材料的质量和供货周期。

5.施工与安装:按照设计方案进行施工和安装,并严格按照相关标准和规范进行验收和测试。

6.调试和优化:对已完成的六类综合布线系统进行调试和优化,确保其正常运行和满足客户要求。

7.培训和交接:对客户进行相关培训,使其了解并能够独立操作和管理六类综合布线系统。

河南大学6类综合布线系统设计方案资料

河南大学6类综合布线系统设计方案资料

河南大学新校区综合布线系统设计方案综合布线系统是河南大学新校区智能化网络的基础,综合布线的设计合理与否直接影响各系统的稳定与安全、及其扩展功能和实用性能,对于综合布线必须进行总体规划、全局考虑,确保各系统的可靠和施工的方便。

一、系统概述河南大学新校区综合布线系统将依据最新的六类布线标准,布线系统(包括语音和数据)设计为六类,所有部件要求符合和超越最新六类标准,并由厂家提供15年产品及系统(信道)的质保。

本方案选用的是国内著名厂商普天生产的六类非屏蔽综合布线系统。

普天结构化布线产品在发展过程中创造的几个第一:●1996年研制成功中国第一套5类布线系统●1998年普天结构化布线应用在包括中南海在内的国内许多重大工程项目●1999年研制成功中国第一套信息化小区宽带接入布线系统●2000年研制成功中国第一套信息化家居布线系统●2003年成功推出中国第一套6类布线系统普天六类非屏蔽综合布线系统的信道测试基于完全四个连接点的信道。

因此,即使是最差情况下,结构要求也完全符合ISO/IEC标准,它包括90米的水平布线,四个连接点和总共10米的跳线。

本方案所采用的普天六类解决方案全部使用完全的六类部件。

所有六类部件性能均完全符合及超越最新的ISO/IEC工作(2000年6月),并满足向下兼容性。

本方案所采用的普天六类产品具有以下特点:齐全的产品范围:非屏蔽,屏蔽和EMC,包括光纤解决方案端到端的全六类产品: 6类系列连接件,基于C3技术(中心十字骨架)的Cat6水平电缆,基于C3技术的Cat6跳线;模块化:基础部分适合国际性和地区性的要求简易的端接技术:免打线本方案中系统设计完成的综合布线系统能够支持河南大学新校区大厦语音、数据及计算机网络系统应用,并对于新技术应用具备开放性。

对于河南大学新校区综合布线系统,厂家将提供100%的15年产品和基于六类的系统(信道)应用质保。

二、设计依据1、设计标准✧国际布线标准(ISO/IEC IS 11801)✧EIA/TIA570A标准✧中华人民共和国通信行业标准(YD/T 926.1-1997)✧智能建筑设计标准(GB/T50314-2000)✧建筑与建筑群综合布线系统工程设计规范(GB/T50311-2000)✧光纤布线标准(TSB-72)✧客户建筑物电缆通用敷设要求国际标准(ISO/IEC11801)✧商用建筑线缆标准(EIA/TIA-568A,美国1995年)✧建筑与建筑群综合布线系统工程施工及验收规范(GB/T 50312-2000)✧商务楼通信建筑布线标准(EIA/TIA568x)✧通信光缆的一般要求(GB/T7427-87)✧无屏蔽双绞线系统现场测试传输性能规范(EIA/TIA TSB 67)✧大楼通信综合布线系统(YD/T926.1-97)✧业主提供图纸2、设计原则本方案将提供全面完整和扩展性强的解决方案,以实现系统实施灵活性和连贯性。

河南大学新校区综合布线系统

河南大学新校区综合布线系统
R 1 语 音 插 厘 模 块 J 1
UT ,因此对用户而言 ,6 P 类布线 的带 宽和 传 输 速率 远 远 高 于超 5 类电缆的指标 ,能支持 1 2 / . 6 2.
4 b sAT G p M以及 10 b s .G p 千兆位
方案 负责 中心机 房 ( 设备 主
林 化 、智 能化 的大 学新城 。 目前
已有 7 学 院入 住 。河 南 大 学 已经 个
间 )至 大楼 子 配线 间以及 大楼 子 新 校 区 ,综合 布线 系统 的设 计 必 设 备 间至 工作 区之 间的缆 线布 放 须 考虑 不仅 要 满足现 在 信息 社会 安 装及 附 属设 备 的安 装设 计 ,具 的功能 ,而 且 要考 虑今 后信 息技 术 的发 展 ,业 主对 功 能要 求的 增 体包 括 室内多模 光缆 、5类 UTP 加, 避免现有 系统被快速淘汰 ,造 电缆 、6类 U P电缆的敷设安装 , T 成 设备 浪 费 。 子 设备 间机架 及相 关缆 线 终瑞 设 针 对 以上 分析 ,再 结 合比较 备 的安 装设 计 。 目前布 线市 场 智能 办公 大楼 产 品 1 .电源 系统 :子 设备间 网络 的情况 , 了满足以后的发展 ,布 为 机 柜 内的 网络 设备 所需 的 交流 电 线 系统 必须 超 前考虑 , 因此 我 们 ( 带保 护地 )由建设单位负责提 供 在 水平子 系统之 间使 用 6类布 线 至 网络 机柜 的 电源插 座 。 系统作 为数 据 信息 点 ,插座 全部 2 .接地 系统 :子 设备间 内接 采用 6 类模块 化信息 插座 , 数据主 地 网的制作安装 ( 含接地铜排 )由 干采 用室 内 6芯 多模光 纤到楼层 , 对 数据 交换 实 现完 全备 份 ,语 音 3 .铁件安 装 :本设计负责子 主干采用 3 类大对数 双绞线。语音 设 备 间室 内抗 震加 固和 走 线架 的 通讯满足 ID 的需要 ,数据传输 SN 安 装设 计 。

综合布线方案(6类)

综合布线方案(6类)

XX项目综合布线子系统设计方案1. 系统概述1.1 工程概况该项目以建筑为平台,兼备建筑设备、办公自动化及通信网络系统,集结构、系统、服务及它们之间的最优化组合,向人们提供一个安全、高效、舒适、便利的办公环境.为满足和适应大楼内对语音通信网络及计算机网络的需求,根据先进性、开放性、可靠性、可扩充性原则,设计一套主干为千兆位的标准、灵活、开放并具模块化结构的布线系统。

各楼层综合布线信息点的分布如下表:综合布线点位表备注:此点位表根据系统图得出汇总上表,总规划六类综合布线信息点总数为996点,其中数据为380个,语音为616个,但是具体使用中并不进行严格区分,而是根据实际情况进行调整,已适用于多种类型信息网络通信的需要,如IP电话、低速视频图像、监控视频或无线网络应用。

1.2 系统设计原则综合布线系统应是开放的、模块化的系统体系,具备使用灵活性、管理简便、扩充方便等特点,并能保持其先进性.应遵循以下原则进行设计:●实用性:实施后的通信布线系统.将能够在现在和将来适应技术的发展,并且实现数据通信、语音通信、图像通信。

●灵活性:系统中的任一部分之连接都应是灵活的,即从物理接线,到数据通讯,语音通讯,自动控制设备之连接都不受或极少受物理位置和这些设备类型的限制。

●模块化:布线系统中,除去附设在建筑内的线缆外,其余所有的接插件都应是积木式的标准件,以方便管理的使用。

●扩充性:由于所有基础设施(材料、部件、通讯设备)都采用国际标准,因此无论计算机设备、通讯设备、控制设备随技术如何发展,将来都可很方便地将这些设备连到系统中。

●先进性:布线系统适应日益广泛的数据通信和应用,符合业界的发展趋势,从而保护在线缆及网络系统上的投资以及过行在其上的应用。

●经济性:在满足应用要求的基础上尽可能降低造价.●标准化:严格按照EIA/TIA568A及ISO/IEC 11801标准设计系统,并能连接众多满足国际网络标准(如IEEE802.3,IEEE802。

网络6类综合布线施工方案

网络6类综合布线施工方案

XXXX大厦结构化综合布线六类系统设计方案二零壹零年XX月目录第1章综合布线系统概述 (3)1.1智能大厦简介 (4)1.2结构化布线与传统布线的比较 (4)1.3综合布线系统的结构 (8)1.4综合布线系统的标准或规范 (14)第2章***结构化综合布线系统 (15)2.1***公司简介 (15)2.2******的特点和优势 (18)2.2.1*** ***综合布线系统具备以下特点和优势: (18)2.2.2*** ***综合布线产品具备以下特点: (22)第3章综合布线系统的具体设计 (35)3.1***非屏蔽综合布线系统设计依据 (35)3.1.1设计遵循的国际国内标准 (35)3.1.2安装与设计规范 (35)3.2设计目标: (36)3.3工程概述 (37)3.4布线系统用户需求分析 (38)3.5总体方案设计说明 (38)3.5.1信息点统计 (38)3.5.2设计概述 (40)3.5.3各子系统的设计 (41)第4章管线设计建议 (49)4.1***管线方案 (49)4.1.1水平线子系统的布线方案 (49)4.1.2垂直干线子系统的走线设计 (51)4.2设备电源管线方案 (52)4.3用户设备与布线系统的连接 (53)4.3.1电话系统与*** ***系统的连接 (53)4.3.2计算机网络与*** ***系统的连接 (54)4.3.3保安监控系统与*** ***系统的连接 (54)4.3.4保安门禁系统与*** ***系统的连接 (55)4.3.5楼宇自控系统与*** ***系统的连接 (55)第5章系统性能 (56)第6章综合布线系统测试 (60)6.1.1测试原因 (60)6.1.2测试模型 (60)6.1.3测试标准 (60)6.1.4ANSI/TIA/EIA-568-B (61)6.1.5ISO/IEC 11801 (62)6.1.6TSB (62)第7章环境要求 (64)第8章系统服务和认证:................................................................................................. 错误!未定义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

河南大学新校区综合布线系统设计方案综合布线系统是河南大学新校区智能化网络的基础,综合布线的设计合理与否直接影响各系统的稳定与安全、及其扩展功能和实用性能,对于综合布线必须进行总体规划、全局考虑,确保各系统的可靠和施工的方便。

一、系统概述河南大学新校区综合布线系统将依据最新的六类布线标准,布线系统(包括语音和数据)设计为六类,所有部件要求符合和超越最新六类标准,并由厂家提供15年产品及系统(信道)的质保。

本方案选用的是国内著名厂商普天生产的六类非屏蔽综合布线系统。

普天结构化布线产品在发展过程中创造的几个第一:1996年研制成功中国第一套5类布线系统1998年普天结构化布线应用在包括中南海在内的国内许多重大工程项目1999年研制成功中国第一套信息化小区宽带接入布线系统2000年研制成功中国第一套信息化家居布线系统2003年成功推出中国第一套6类布线系统普天六类非屏蔽综合布线系统的信道测试基于完全四个连接点的信道。

因此,即使是最差情况下,结构要求也完全符合ISO/IEC标准,它包括90米的水平布线,四个连接点和总共10米的跳线。

本方案所采用的普天六类解决方案全部使用完全的六类部件。

所有六类部件性能均完全符合及超越最新的ISO/IEC工作(2000年6月),并满足向下兼容性。

Active |Equrpment |本方案所采用的普天六类产品具有以下特点:齐全的产品范围:非屏蔽,屏蔽和EMC包括光纤解决方案端到端的全六类产品:6类系列连接件,基于C3技术(中心十字骨架)的Cat6水平电缆,基于C3技术的Cat6跳线;模块化:基础部分适合国际性和地区性的要求简易的端接技术:免打线本方案中系统设计完成的综合布线系统能够支持河南大学新校区大厦语音、数据及计算机网络系统应用,并对于新技术应用具备开放性。

对于河南大学新校区综合布线系统,厂家将提供100%勺15年产品和基于六类的系统(信道)应用质保。

设计依据1、设计标准国际布线标准(ISO/IEC IS 11801 )EIA/TIA570A 标准中华人民共和国通信行业标准(YD/T 926.1-1997 )智能建筑设计标准(GB/T50314-2000)建筑与建筑群综合布线系统工程设计规范(GB/T50311-2000)光纤布线标准(TSB-72)客户建筑物电缆通用敷设要求国际标准(ISO/IEC11801)商用建筑线缆标准(EIA/TIA-568A,美国1995年)建筑与建筑群综合布线系统工程施工及验收规范( GB/T 50312-2000)商务楼通信建筑布线标准(EIA/TIA568X)通信光缆的一般要求(GB/T7427-87)无屏蔽双绞线系统现场测试传输性能规范(EIA/TIA TSB 67)大楼通信综合布线系统(YD/T926.1-97)业主提供图纸2、设计原则本方案将提供全面完整和扩展性强的解决方案,以实现系统实施灵活性和连贯性。

方案在设计中充分理解用户对智能化工程建设的要求,对系统现在以及将来的应用及连接需求进行综合分析,在系统需要扩容和扩展时而进行下一步实施时,可以方便并且平滑的实现。

为了满足的需求,本综合布线系统方案设计遵循以下原则:兼容性:这是结构化布线系统的首要特性,兼容性是指其设备可以用于多种系统中的性能。

由于结构化布线接口采用标准化设计,可支持不同厂家、不同类型的设备。

开放性:结构化布线系统使用开放式体系结构,符合国际上流行的标准。

系统对国际上所有著名的厂商的产品开放,提供一个开放的硬件平台。

扩展性:设计时必须考虑系统的可扩展性,避免业主以后需要升级造成不必要的设备浪费。

可靠性:采用高品质的材料和组合压接方式构成一套高标准的信息通道。

所有的器件均通过UL CSA及ISO认证,每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能,以保证传输质量。

布线系统全部采用星型物理拓扑结构,点到点的连接,任何一条线路的故障都不影响其他线路的运行,同时也为线路维护和故障检修提供了极大的方便,从而保证了系统可靠的运行。

先进性:综合布线系统应用极具弹性,采用双绞线或双绞线与光缆混合布线方式,构成一套合理的、完整的布线系统。

所有布线均采用世界上最新的通信标准。

信道连接符合B-ISDN设计标准,按八芯双绞线配置。

经济性:综合布线过程对各种线缆统一规划、统一施工安装的过程,减少了不必要的重复布线、重复施工,节约了线材,节省了人工,从整体上讲节省了投资,提高了效益。

三、系统规划i. 需求分析这次河南大学新校区所建设的是中楼/北楼/培训楼三幢大楼,大楼综合布线建成后将是最为先进的建筑物,成为该校园区内标志性建筑之一。

布线系统可以支持河南大学新校区目前和将来的语音、数据和多媒体图像传输的需求,满足河南大学新校区电话通信系统、办公自动化和计算机网络系统对布线的需求,并可于外部网络连接。

布线系统应为开放式结构,在应用上还能支持会议电视、多媒体等系统的需要。

即任一信息点能够连接不同类型的设备,如计算机、打印机、终端或电话、传真机。

布线系统中,除去固定在建筑物内的线缆外,其余所有的接插件都是积木式的标准件,以方便管理和使用,布线系统应该是可扩充的,以便将来有更大的发展时,很容易将设备扩展进去。

通过跳线和不同的网络设备,可以实现各种不同逻辑拓扑结构的网络。

在设计中应充分考虑到系统的长期可靠性,以具有高可靠性的机柜型配线系统为核心,努力提高系统可靠性和安全性。

ii. 设计框架作为一具有先进性的河南大学新校区,综合布线系统的设计必须考虑不仅要满足现在信息社会的功能,而且要考虑随着信息技术的发展(就像几年前没有多少人会想到宽带如此普及于大众生活),业主对功能要求的增加,避免现有系统被快速淘汰,造成设备浪费。

针对以上分析,再结合比较目前布线市场智能大楼产品的情况,为了满足以后的发展,布线系统必须超前考虑,因此我们在水平子系统之间使用六类布线系统,数据信息插座全部采用六类模块化信息插座,数据主干采用室内6芯多模光纤到楼层,对数据交换实现完全备份,语音主干采用三类大对数双绞线,语音通讯满足ISD N的需要,数据传输可以达到1000Mbps整个系统采用模块化设计和分层星型网络拓扑结构,具有良好的可扩充性和灵活的管理维护。

表2.1是光纤的衰减数据,根据河南大学新校区实际距离,从表中数据可以看出信号的衰减是在设计控制范围之内的。

iii. 网络结构布线网络结构包括星形结构、环形结构、总线型结构和树形结构。

环形网络的主要优点是对时延的可控制性,典型的就是令牌环网,但这种网络结构由于环路封闭,扩充不方便。

星形结构是以中央节点为中心与各节点连接而组成,它的优点是某终端的通断不影响整个网络,缺点就是对中央节点的服务性能要求较高。

总线结构的优点是结构简单灵活,便于扩充,安装使用方便,缺点是总线长度受限制,网络规模、距离大受影响。

树形结构其实就是我们通常所说的星形拓扑,是星形结构的拓展,又是总线结构的变体,是在总线网上加分支形成的。

树形网是一种分层网,具有一定容错能力,扩充性强。

星形拓扑(树形结构)的优点:配置的灵活性:通过设置在每个楼层的配线架,可以方便地进行网络重新配置和服务。

故障的易排除性:星形拓扑中,因为每个连接点只接一个设备,故单个连接点 的故障只影响一个设备,不会影响全网,同时,因为每个节点直接中央节点, 因此,容易检测和隔离故障,并可容易地删除故障节点。

存取协议简单:由于每个连接只涉及到中央结点和某一个节点, 因此,媒体存取控制方式和协议都相对简单本次综合布线系统采用了星形拓扑,由于这种拓扑结构还可以形成物理上的树形、 逻辑上的环形,因此在需要的场所可以扩展成令牌总线网,具有很好的兼容性。

对于ATM (异步传输模式)网络,除了交换设备的不同,拓扑结构没有什么相异, 星形拓扑完全可以满足其需要。

iv. IDF 配置IDF 的配置合理与否可以对系统管理、信号衰减、布线施工造成一定的影响四、系统详述综合布线系统可分为工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统和建筑群子系统。

结构示意如图2.1 :rn ztL ]J |水平子系统工作区子系统IJ 0□建筑群子系统垂宜子系统rLrLrLE管理子系统nu nu nu「设备间子系统工作区子系统工作区子系统由终端转换适配器,工作站和电话终端连接线及相关的布线部件组成。

一个独立的需要设置终端设备的区域可划分为一个工作区。

工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

对于大开间办公区只要求做到集中式配线架(本方案选用普天6类8对模块配线架),房间内的信息插座将来主要安装在墙面上,最终信息点位置的确定要与装潢配套,尽可能保证信息点的位置最合适。

设备选型:六类信息插座本投标书选用的为普天系列六类信息插座,它由1个86系列空面板和普天六类插座模块组成。

其有以下特点:普天六类插座模块完全超越六类(ISO/IEC /WG3 N568)中的规定普天六类插座模块采用免打线工具设计,简单快速的电缆端接颜色编码:T 568A和T 568B允许线径在0.3-0.8mm之间紧凑的结构减少空间的要求该产品编号为:FA3-08毗B 双口信息插座面板普天六类插座模块RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离,信息插座和电源插座的低边沿线距地板水平面30cm如图2.2所示:ii. 水平子系统水平子系统是指每个楼层配线架至工作区信息插座之间的线缆、信息插座,转接点及配套设施组成的系统。

作用是将楼层内的每个信息点与楼NJA5.566.034层配线架相连。

普天六类电缆中央拥有十字骨架,并随长度的变化而旋转角度,它的作用主要有:将四对双绞线卡在十字骨架的凹槽内,保持四对双绞线的相对位置,提高电缆的平衡特性和串扰衰减;另外,可保证在安装过程中电缆的平衡结构不遭到破坏,并可减少重压和扭绞带来的破坏。

由于所有的数据均采用了六类UTP因此对用户而言.六类布线的带宽和传输速率远远高于五类电缆的指标:能支持1.2G/2.4Gbps ATM以及I.OGbps千兆位以太网的应用,数据传输速率比五类电缆快6倍。

六类布线与基于光纤媒介的垂直干线一起使用,为高带宽应用程序提供完全的端到端布线解决方案,具有很强的超前性,特别适用于未来网络的扩展及升级,减少维护费用,六类布线不仅可以降低支持千兆以太网的电子设备的费用,同时也为今后超过IGbps的局域网技术提供了基本设施保障表2.4说明了超五类和六类布线在最高可用频率的相应信道性能数据,从表中可以看出六类相比超五类的优越性。

NEX—近端串扰PSNEX干功率总和近端串扰ELFEX—同级远端串扰AC—NEXT S与衰减值之差,仅是一个参考数值表2.5是一些网络对数据传输速率的要求,因为六类线的传输带宽可达到250M 根据表中数据可以看出它完全可以满足不同网络的需要,具有非常好的通用性。
