综合布线系统设计-智能化-弱电设计方案
弱电工程综合布线系统设计方案

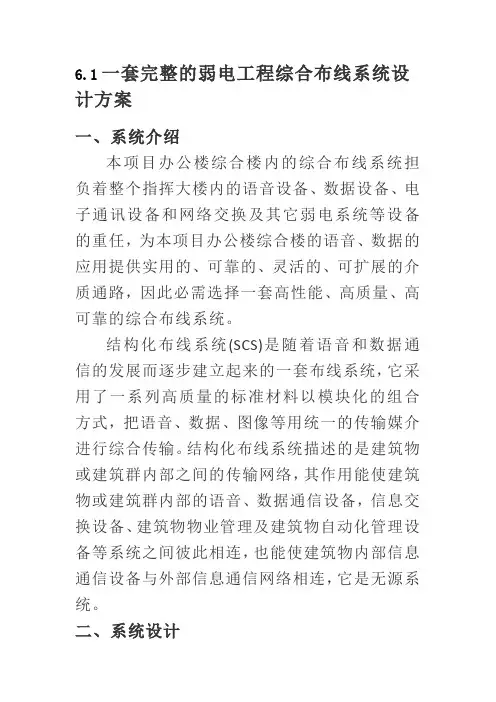

6.1一套完整的弱电工程综合布线系统设计方案一、系统介绍本项目办公楼综合楼内的综合布线系统担负着整个指挥大楼内的语音设备、数据设备、电子通讯设备和网络交换及其它弱电系统等设备的重任，为本项目办公楼综合楼的语音、数据的应用提供实用的、可靠的、灵活的、可扩展的介质通路，因此必需选择一套高性能、高质量、高可靠的综合布线系统。
结构化布线系统(SCS)是随着语音和数据通信的发展而逐步建立起来的一套布线系统，它采用了一系列高质量的标准材料以模块化的组合方式，把语音、数据、图像等用统一的传输媒介进行综合传输。
结构化布线系统描述的是建筑物或建筑群内部之间的传输网络，其作用能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部信息通信设备与外部信息通信网络相连，它是无源系统。
二、系统设计1、系统组成根据EIA/TIA568A，ISO/IECIS 118O1及我国的标准。
布线系统可划分为六个独立的子系统，每个子系统均可视为各自独立的单元组，一旦需要更改其中任一子系统时，不会影响其他子系统。
六大子系统分别为：1)工作区子系统(Work AreaSubsystem)2)水平布线子系统(HorizontalSubsystem)(配线子系统)3)垂直主干子系统(RiserSubsystem)4)设备间子系统 (Equipment Subsystem)5)管理区子系统 (Administration Subsystem)(电信间子系统)6)建筑群子系统 (campus Subsystem)(入口处子系统)本方案中仅到前五个子系统做设计，不涉及建筑群子系统，在下面的详细设计时将对各子系统进行详细说明。
2、产品选型我公司考虑到选用布线系统产品的全面性、系统性、性价比等方面的同时结合我公司长期的综合布线工程经验，向贵方推荐某公司的超5类和6类综合布线产品。
智能化(弱电系统)配置方案一般弱电工程项目常用模板
总医院智能化(弱电)系统配置方案1、弱电个系统设计要从整个院区的布局统筹考虑，并预留二期发展容量。
2、信息网络系统中的数据通信网络设备，语音通信网络设备，设置在病房楼一层的中心机房内，在院区其他各楼设综合布线配线间和楼层配线间，由楼层配线间布线至各用户信息点。
布局方案请见附图。
3、院内有线电视的布线同综合布线系统。
病房楼应考虑病房在部分患者收看电视不影响其他患者的休息。
4、病房楼、医技楼、门急诊楼合用背景音响主机并设于病房楼一层消控中心。
背景音响与消防应急广播合用一个系统，消防广播拟用最高优先权。
5、院内背景音响(含草坪音响系统)与行政楼多功能会议厅的音响视频系统合设在行政楼播音室。
院区背景音响可扩展到院区的其他建筑，如后勤楼、食堂等。
6、火灾自动报警器和自动联动控制主机设在病房楼一层消控室内，其他各单体建筑设区域报警分机，与控制主机联网。
7、病房楼、医技楼、门急诊楼共用入侵报警主机、视频安防监控主机、电子巡查管理主机。
设备安装于病房楼一层消控室。
其他各楼是否设安防监控系统清院方定夺。
8、在门诊楼地下车库设停车库管理系统，控制设备设于车库管理室。
9、在病房楼、医技楼、门急诊楼宜设移动通讯覆盖系统，信息查询和导医系统的设置部位请院方定夺；10、病房楼病区各护理单元设患一护对讲呼叫系统，病房门外及走道设灯显设备，病房卫生间设求助呼叫设备；11、手术室设手术示教系统，应满足视、音频信息的传输、控制、显示、编辑和存储需求，并提供远程示教功能，护士站与手术室之间设双向呼叫对讲系统。
12、门诊楼和医技楼各候诊区设排队呼号系统，设专用叫号业务广播和电子信息显示装置。
13、宜建立医院信息化应用系统，支持各类医院建筑的医疗、服务、经营管理和业务决策。
如电子病历系统、医学影像系统、放射信息系统、实验室信息系统、病理信息系统、患者监护系统等医院信息管理系统和临床信息系统。
14、在病房楼消控中心设院区BAS主机，通过网络控制器、现场总线网络、直接数字控制器(DDC)，实现对院区建筑设备的监测和控制。
弱电智能化系统方案
1.综合布线系统
-设计依据：GB 50311-2016《建筑与建筑群综合布线系统设计规范》。
-构成要素：工作区布线、水平布线、垂直布线、设备间及进线间。
-设计要点：
-工作区布线：提供充足的信息点，满足用户灵活接入需求。
-水平布线：采用高性能的双绞线，确保数据传输的稳定性。
-垂直布线：使用光纤或大对数铜缆，保障数据的高速传输。
-核心层：采用高性能交换机，实现高速数据交换；
-汇聚层：采用多台交换机，实现各个接入层的汇聚；
-接入层：采用接入交换机，为终端设备提供接入服务。
3.建筑设备监控系统
（1）设计依据：GB 50314-2015《建筑智能化设计规范》。
（2）系统组成：包括传感器、数据采集器、监控主机、监控软件等部分。
（3）设计要点：
-构成要素：视频监控、入侵报警、门禁管理、巡更系统。
-设计要点：
-视频监控：全面覆盖关键区域，实现24小时实时监控。
-入侵报警：设置报警探测器，及时发现并响应非法入侵行为。
-门禁管理：严格身份认证，控制人员出入权限。
-巡更系统：记录保安巡更轨迹，提升安全管理水平。
四、实施与验收
1.系统实施
-施工准备：完成施工前的各项审批，组建专业施工团队，编制施工方案。
-施工过程：严格按照设计方案施工，确保工程质量。
-验收流程：分阶段进行验收，确保系统满足设计要求。
2.系统验收
-验收标准：依据相关法规、标准进行验收，确保系统性能达标。
-验收内容：系统功能、性能指标、安全性、可靠性等。
-验收合格：系统满足设计及使用要求，通过验收后投入使用。
五、运维管理
1.组织架构：建立完善的运维管理体系，明确各级人员职责。
综合布线系统设计方案
综合布线系统设计方案综合布线系统设计方案「篇一」一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。
同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在酒店大楼增加新系统时，对新设备提供信号传输的支持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。
酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。
二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。
具体来说，本方案设计的布线系统可以支持以下各类应用及设备。
话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。
数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET 等。
视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。
需要指出的是视频、射频、公共广播、自动控制等系统技术方面，设计理论和多个项目的实践已证实采用的结构化布线系统可达到与传统布线方式同等的传输质量和传输距离；但在工程造价方面，由于结构化布线系统要配备专用的适配器，以至工程造价将会有很大的提高，故本设计只提供了高性能的传输链路，在技术发展造价降低时，或有此类需要时提供坚实的支持。
综合布线弱电工程方案

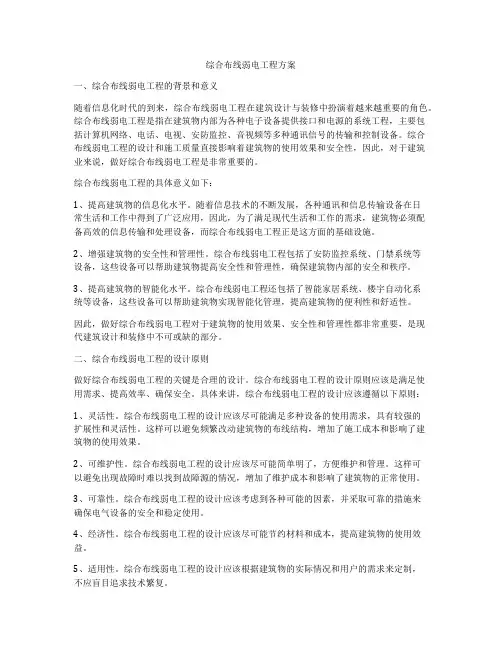

综合布线弱电工程方案一、综合布线弱电工程的背景和意义随着信息化时代的到来，综合布线弱电工程在建筑设计与装修中扮演着越来越重要的角色。
综合布线弱电工程是指在建筑物内部为各种电子设备提供接口和电源的系统工程，主要包括计算机网络、电话、电视、安防监控、音视频等多种通讯信号的传输和控制设备。
综合布线弱电工程的设计和施工质量直接影响着建筑物的使用效果和安全性，因此，对于建筑业来说，做好综合布线弱电工程是非常重要的。
综合布线弱电工程的具体意义如下：1、提高建筑物的信息化水平。
随着信息技术的不断发展，各种通讯和信息传输设备在日常生活和工作中得到了广泛应用，因此，为了满足现代生活和工作的需求，建筑物必须配备高效的信息传输和处理设备，而综合布线弱电工程正是这方面的基础设施。
2、增强建筑物的安全性和管理性。
综合布线弱电工程包括了安防监控系统、门禁系统等设备，这些设备可以帮助建筑物提高安全性和管理性，确保建筑物内部的安全和秩序。
3、提高建筑物的智能化水平。
综合布线弱电工程还包括了智能家居系统、楼宇自动化系统等设备，这些设备可以帮助建筑物实现智能化管理，提高建筑物的便利性和舒适性。
因此，做好综合布线弱电工程对于建筑物的使用效果、安全性和管理性都非常重要，是现代建筑设计和装修中不可或缺的部分。
二、综合布线弱电工程的设计原则做好综合布线弱电工程的关键是合理的设计。
综合布线弱电工程的设计原则应该是满足使用需求、提高效率、确保安全。
具体来讲，综合布线弱电工程的设计应该遵循以下原则：1、灵活性。
综合布线弱电工程的设计应该尽可能满足多种设备的使用需求，具有较强的扩展性和灵活性。
这样可以避免频繁改动建筑物的布线结构，增加了施工成本和影响了建筑物的使用效果。
2、可维护性。
综合布线弱电工程的设计应该尽可能简单明了，方便维护和管理。
这样可以避免出现故障时难以找到故障源的情况，增加了维护成本和影响了建筑物的正常使用。
3、可靠性。
综合布线弱电工程的设计应该考虑到各种可能的因素，并采取可靠的措施来确保电气设备的安全和稳定使用。
综合布线系统方案弱电智能化方案
调试与验收
完成施工后进行系统调试，确保各 项指标符合要求，最终验收合格。
网络通信系统设计
网络拓扑结构
根据项目需求，设计合适的网络拓扑结构 ，如星型、树型、环型等。
通信协议选择
根据项目需求，选择合适的通信协议，如 TCP/IP、UDP等。
综合布线系统方案 弱电智能化方案
2023-10-28
目录
• 项目背景与目标 • 需求分析与规划 • 弱电智能化系统设计 • 弱电智能化系统实施与调试 • 弱电智能化系统维护与管理 • 项目风险与应对措施 • 项目总结与展望
01
项目背景与目标
项目背景介绍
当前信息化时代的发展趋势，信息量的交流和传递越来越频繁，传统的布线方式 已经无法满足多样化的需求，需要一种高效、灵活、易于管理的布线方案。
技术创新与应用
在方案实施过程中，我们采用了一些新的技术手段，如云 计算、大数据分析等，提升了综合布线系统和弱电智能化 方案的科技含量。
项目展望
拓展市场覆盖范围
我们将继续拓展市场，将综 合布线系统和弱电智能化方 案应用到更多的领域，为更 多客户提供优质服务。
提升技术水平
我们将不断跟进新技术发展 ，提升综合布线系统和弱电 智能化方案的技术水平，以 满足客户日益增长的需求。
07
项目总结与展望
项目总结
客户需求精准把握
我们在项目初期，深入挖掘客户需求，根据客户的不同需 求定制了个性化的综合布线系统和弱电智能化方案，满足 了客户的多样化需求。
团队合作默契形成
在项目实施过程中，团队成员之间逐渐形成了默契的配合 ，大大提高了工作效率。
项目管理能力提升
综合布线系统设计方案
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。
考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。
由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。
综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
综合布线系统设计方案
综合布线系统综合布线系统建成后应能支持语音、数据、图像和多媒体等各种业务信息的传输。
并能适应今后不断发展的计算机网络需求。
综合布线系统建成后应具有高速和高宽带数据传输能力，能满足某市图书馆、档案馆、城建档案馆的办公、服务、智能化设备管理和与外界交流的信息传输需要。
考虑到本项目为一栋大楼的三家单位，既要考虑到相互之间的使用及管理差异，又要统筹考虑资源的合理共享。
在设计的时候，我们考虑三家单位各自设置自己的内网、外网，智能化专用统一建设。
在大楼四层档案馆区域设置档案馆的机房，五层分别设置图书馆及城建档案馆的机房。
综合布线系统采用全模块化结构，方便系统的扩展，并且具有极大的灵活性。
工作区信息点主要分为内网网络信息点、外网网络信息点、语音信息点和智能化网点四大类型。
内网网络信息点满足各部门内部日常办公，提供内部数据交换及内网平台访问等应用服务。
外网网络信息点满足对外日常办公、网络平台，提供互联网访问及信息公开等应用服务。
语音信息点为日常电话和传真通讯提供基础平台。
智能化网点设置满足各智能化系统设备的联通及后期的IT资源整合需求。
内网、外网、智能化网之间物理隔离。
以上各套网络布线设备间到管理间的数据链路采用室内12芯多模光纤，语音链路采用三类大对数电缆，水平部分全部采用六类非屏蔽线缆。
本次布线系统设计的非屏蔽网络信息点和语音信息点可以互换，其模块和跳线用不同颜色予以区分。
工作区子系统工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
综合布线系统的信息点主要分为内网数据点、外网数据点、备用数据点和语音点四大类型，其中外网数据点中有部分为无线AP接入点、LED/信息发布预留信息点等。
智能化网主要满足智能终端（如IPC、数字广播等），考虑后期稳定运行，设计采用水平布线直接打水晶头方式连接智能终端。
综上本次设计布线的点位设计情况如下：办公室标准工作位：每个工位按照1组点配置（每组点1个内网数据、1个外网数据，1个语音）；其中城建档案馆办公用房、业务用房、计算机房和服务器机房等在此基础上增加一个备用数据点;其他办公室预留适当组点位，具体详见施工图。
综合布线系统在智能化弱电系统中设计论文
综合布线系统在智能化弱电系统中的设计探究摘要：综合布线系统是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础，是信息高速公路在现代大楼内的延伸。
随着信息化的进一步发展，建筑系统智能化设计已成为一个趋势，为了确保实现智能建筑的稳定性和可靠性，做好综合布线设计工作势在必行。
关键词：综合布线智能化系统设计综合布线系统是智能建筑中各个自动化系统之间的连接通道，这些通道可以渗透到各个自动化系统中，取代原来各个系统自带的各种线路，以同一种传输介质来实现建筑物内部的通信。
智能建筑是传统建筑技术与现代信息技术的结合体，对于综合布线系统而言，是极为重要的一个组成部分，因而，科学、合理的对智能化建筑进行综合布线设计显得尤为重要。
1 设计要求1.1 先进适用的系统设计与配置以网络系统作为办公自动化系统运行最新的平台和媒介，是智能化系统总体设计的基本要求，采用此项系统设计优势有许多，如为各个管理部门提供了高效、科学的和便捷的管理手段。
因此，在智能系统设计时应当切实以保持技术的先进性为出发点，积极适应技术发展趋势以及产品更新能力。
采用高新科技手段和现代计算机网络技术，能够将日常运行的多种信息智能化子系统的运行数据与各种日常办公管理、物业管理、多媒体查询等信息管理子系统实现双向信息共享。
由此可见，在智能化系统设计过程中，要注重先进适用原则，切实优化系统设计和配置。
1.2 切合使用功能智能系统设计和配置应当符合在多种场所内使用功能的要求，对于其使用要达到专业特点，切实满足办公、信息查询以及比赛等专业功能的使用要求。
1.3 综合平衡的系统设计与配置系统设计与配置应当满足综合平衡的要求，主要系统应达到国内先进水准，要选用那些技术成熟并且可靠的设备作为依托，在部分节能系统，如建筑设备管理系统和通信系统等方面，都要进行系统的合理设计与配置，以求其综合平衡。
2 各子系统的构成一般而言，综合布线的物理结构多采用模块化设计和分层星型拓扑结构，可分为工作区子系统、水平子系统、垂直（干线）子系统、管理子系统、设备间子系统和建筑群子系统6个子系统。
学校智能化弱电系统设计方案
定期举行项目汇报 会议，向上级领导 汇报项目进展情况 。
08
总结与展望
项目总结
本次智能化弱电系统设计方案主要包括：综合布线系统、 计算机网络系统、电话及电视系统、多媒体教学系统、楼 宇自控系统、安防监控系统、一卡通系统、公共广播系统 等。
在方案设计过程中，我们充分考虑了学校的实际需求和未 来发展趋势，采用先进、稳定、可靠的弱电系统技术和设 备，为学校打造了一个智能化、高效化、安全化的弱电系 统环境。
2023
学校智能化弱电系统设计 方案
汇报人：文小库
目录
• 项目概述 • 系统需求分析 • 方案设计 • 安全设计 • 施工方案与计划 • 质量保证与测试 • 项目管理与协调 • 总结与展望
01
项目概述
项目背景
随着科技的不断发展，智能化弱电系统已成为现代学校的必 备设施之一。
学校需要建立一个高效、稳定、安全的智能化弱电系统，以 满足师生日常教学、科研、管理等方面的需求。
和通信。
03
可扩展性设计
在系统设计中预留扩展接口和升级空间，以适应未来学校规模扩大和
功能增加的需求。
设备选型与配置
核心层设备
选择具有高性能、高可靠性的核心层设备，如交换机、 路由器等，确保网络通信的高速和稳定。
汇聚层设备
选择具备多端口、多功能的汇聚层设备，如汇聚交换机 、防火墙等，实现对网络流量的汇聚和优化。
项目成果与效益
本次设计方案已经得到了学校领导和师生的认 可和支持，并已经投入实施。
通过智能化弱电系统的建设，可以提高学校的 教学和管理效率，促进全校师生之间的交流和 互动，提高学校的整体形象和竞争力。
智能化弱电系统的建设还可以提高学校的安防 水平，减少安全事故的发生，保障学校师生的 安全。
弱电工程布线方案
弱电工程布线方案一、弱电工程布线方案的概述弱电工程是指电力系统中的低电压部分，一般是指低于1000V的电压。
弱电工程主要包括了综合布线系统、智能化控制系统、通信系统、安防监控系统等。
其中，综合布线系统是指通过规范的数据通信布线结构，将不同的终端设备连接在一起，实现各种通信和综合信息传输的系统。
综合布线系统是建筑物内部信息传输的主干系统，是各种信息设备和终端设备的连接方式。
因此，弱电工程布线方案的设计和实施对于建筑物的信息化和智能化建设具有重要意义。
本文将从综合布线系统、智能化控制系统、通信系统、安防监控系统等方面，对弱电工程布线方案进行详细的介绍。
二、综合布线系统1、综合布线系统的概念综合布线系统是指通过规范的数据通信布线结构，将不同的终端设备连接在一起，实现各种通信和综合信息传输的系统。
综合布线系统一般包括水平布线系统、垂直布线系统、综合配线系统、机房布线系统等。
水平布线系统是指将建筑物内的终端设备与通信设备连接起来的系统，一般采用局域网（LAN）的技术。
水平布线系统的布线方式主要有星型布线、总线布线、环形布线等。
垂直布线系统是指将水平布线系统与建筑物外部的通信线路连接起来的系统，一般采用光纤或者铜缆进行布线。
综合配线系统是指将不同的终端设备连接到通信线路上的连接设备，一般包括面板、模块、配线架等。
机房布线系统是指将服务器、交换机、路由器等设备连接到综合布线系统上，一般采用光纤或者铜缆进行布线。
2、综合布线系统的设计原则（1）规范性：综合布线系统的设计应符合相关的标准和规范，如TIA/EIA 568、ISO/IEC 11801等。
（2）可扩展性：综合布线系统的设计应考虑到未来的扩展需求，能够满足建筑物内不同区域、不同功能的布线需求。
（3）可靠性：综合布线系统的设计应保证系统的稳定性和可靠性，能够满足不同应用的通信需求。
（4）易维护性：综合布线系统的设计应考虑到日常维护和管理的便利性，便于对系统进行维护和管理。
2024-住宅小区智能化弱电系统设计方案
发卡机
卡片管理效劳器
一卡通
备份效劳器
停车场管理
柜员机 网络支付
会所收费 POS机
IC
IC
卡 游泳 卡 保龄
存款机 查询终端
门禁控制器
IC卡楼门
IC卡楼门
IC IC IC 卡卡 卡
II. 各子系统功能介绍
智能布线系统拓扑图
数据五类线、大对数电缆、 视频电缆 光缆、大对数电缆
通讯、网络
综合智能控制箱
楼层配线间
住宅楼 配线间
智能园区 管理中心
楼宇间主干布线
六类线、视频电缆
垂直主干布线
室内布线
II. 各子系统功能介绍
楼内垂直布线系统
通讯、网络
▲ 室外连结铜缆或光缆子系统
▲ 垂直干线子系统 ▲ 水平干线子系统 ▲ 工作站区子系统 ▲ 设备室子系统 ▲ 管理区子系统
楼内配线机房
II. 各子系统功能介绍
II. 各子系统功能介绍
背景音乐及紧急播送系统
背景音乐
•播放音乐、新闻、通知、广告 • 及文娱节目 •可分区分时进行播送，播送内 • 容可预定、点播 • 播放紧急通知，实现人员疏 导〔如：火灾〕
控制门
II. 各子系统功能介绍
门禁系统:
感
应
卡
• 各个单元入口及地下车库进入楼内入口
• 与电梯系统组成联动
四、办公自动化系统〔OA〕。以物业管理、公用信息效劳、智能卡管理、商场管理为主的应用软件系统。 1、LED大屏幕显示系统；2、多媒体信息查询系统；3、一卡通管理系统。
五、火灾自动报警和消防联动控制系统〔FA〕。1、设有智能类比功能的火灾自动报警及自动灭火和消防联 动控制。2、播送音响系统：火灾紧急播送系统与公共播送合用一套播送系统。
一套简单的校园综合布线系统设计方案一般弱电工程常用必备资料
一套简单的校园综合布线系统设计方案综合布线系统是各个弱电子系统的基础，基本上所有的项目都会涉及到综合布线系统，只是有大有小，有布线的工程就需要综合布线，那么综合布线系统如何设计呢？今天分享一个综合布线系统解决方案。
1、综合布线系统1.1系统概述综合布线是一个模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。
它包括建筑物外部网络与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成，其中包括：传输介质，相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
1.2系统需求信息化迅速的时代，建筑智能化其本质也是信息化的表现，内部办公、文件流转、审批、统计图表、决策支持等所有的信息，都以数据流的形式在网络中传递，为职教园区教职工人员及相关领导提供数据参考。
职教园区综合布线系统规划为——网络点、设备点和语音点三个部分，以支持学校的教务、办公、电子邮件系统、Internet上网、语音通信等智能化系统的应用。
该平台上整合了数据、语音、多媒体等功能，具体分为：网络点：实现Internet连接，内部信息和外部信息的相互交流；学校内部办公自动化，行政管理，教务管理等信息的传输处理；实现无线网络覆盖功能等；设备点：监控系统、信息发布系统、门禁系统、能耗计量等系统的传输基础；语音点：实现话音通信等，支持数字、IP电话的应用；以上布线系统，既为一套系统，又相互独立，实现物理隔离。
1.3布点原则本次设计，每间教室（或实训室等教学房间）配置2个网络点，办公室每工位配置1个网络点（按照6个平方一个工位设计），4~5个工位配置1个语音点，学生宿舍楼，每间宿舍配置2个信息点，职工宿舍每间配置1个网络点1个语音点，计算机教室、电子阅览室等房间预留光纤点，其余区域根据实际情况设置信息点位；整个园区无线全覆盖。
