GDWS-ⅠSF6微水测量仪说明书V(参考Word)
数字式微水测量仪使用说明书
目录一、引言 (2)二、概述 (2)三、测量原理 (2)四、技术指标 (3)五、使用方法 (4)六、注意事项 (6)七、测试标准 (7)八、配套附件 (7)九、售后服务 (7)一、引言欢迎使用武汉恒新国仪的高质量专业测量仪表GYWS-II数字式SF6微水测量仪。
二、概述GYWS-II数字式SF6微水测量仪是用于现场SF6、H２、N２、CO２等气体中水分含量的高自动化数字显示测量仪器。
具有测量范围宽、响应速度快、测量精度高、操作简便、显示直观、便携式以及测量时间短、用气量省等特点。
该仪器湿敏传感器所有内置于密封的干燥装置中（它涉及采样室和保护器）。
传感器平常处在清洁干燥状态，其使用性能及寿命得到最佳保护。
当要进行测量时，干燥保护器脱离湿敏传感器使其置于被测气体中，只要接上要测量的气体，打开电源就可以测量，而不需要任何外部设备以及预热和干燥。
因此，响应速度快，测量时间短。
仪器可显示露点和PPM V湿度，直接读取湿度而无需换算。
同时，仪器具有交直流两用电源，设计轻巧，坚固耐用，可广泛应用于SF6电器设备的现场水分测量。
三、测量原理GYWS-II数字式SF6微水测量仪采用先进的湿敏传感器。
传感器上有一层多孔的网状金膜。
由于薄膜的吸水特性，当有气体通过时，水分子被吸取其中，导致电参数发生变化，测量该参数值即可得到被测气体的湿度。
四、技术指标1.测量范围露点：－600C－00C绝对湿度：10－6000 PPM V仪器自动在露点和PPM V之间切换，直接读出湿度。
2.测量精度：±1.50C3.工作温度：-200C－500C4.分辨率：0.10C5.反复性：±10C6.参数显示：露点、PPM V、温度。
7.工作电源：交流220V或直流9V(2号电池6节)8.仪器重量：７kg五、使用方法1.一方面、按下图方法把仪器连接好。
如电器设备的放气阀门不好控制，可在电器设备与流量计之间加一个减压阀。
2.拉起仪器的干燥保护器。
(整理)GDWS-ⅠSF6微水测量仪说明书V30-12-31.
GDWS-ISF6 微水测量仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDWS-I SF6微水测量仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、仪器介绍 (4)二、屏幕菜单介绍 (5)三、现场测试 (7)四、注意事项及常见问题 (8)五、售后服务 (9)六、仪器应用领域 (10)附录一、仪器校准 (11)GDWS-I SF6微水测量仪一、仪器介绍1．仪器简介GDWS-I SF6微水测量仪是目前湿度测量的精品级换代产品。
它从内核到外观都体现了先进科技及超前设计，该产品是由本公司高级工程师与高校技术力量联合研制而成，是替代进口仪器的首推产品，得到广大专家及用户的认可。
GDWS-I SF6微水测量仪引进芬兰维萨拉高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点，广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、快速检测，也可用于冶金、化纤、石化等行业特殊气体的微水检测。
2．仪器特性零点自动校准先进的探头保护功能全程曲线跟踪修正操作简单、携带方便独特的大屏显示抗污染、抗干扰独有的超大储存功能重复性好、响应速度快首创曲线显示灵敏度高、稳定性好首创的电量显示自动换算至20℃时标准值3．技术指标测量范围：-80℃～+20℃精度：≤1℃分辨率: 0.1℃或1PPm响应时间: 露点在+20℃～-20℃时, ≤1min；-20℃～-40℃时, ≤3min；-40℃～-60℃时, ≤8min；工作电源：220V 交直流两用，充电一次可使用8小时操作环境：温度：-20℃～+60℃相对湿度：0 ～95%压力：≤1.0Mpa体积重量：体积300×220×130mm;重量4kg二、屏幕菜单介绍打开电源出现如下菜单：图-1打开电源后出现图-1界面,仪器处于测量一栏,测量结束后,可按,根据提示屏幕操作即可。
F6面板构造微水测量仪

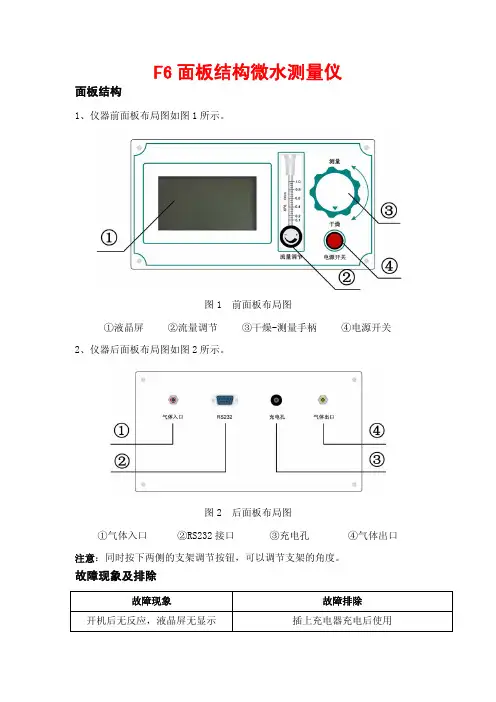

F6面板结构微水测量仪面板结构1、仪器前面板布局图如图1所示。
图1前面板布局图①液晶屏②流量调节③干燥-测量手柄④电源开关2、仪器后面板布局图如图2所示。
图2后面板布局图①气体入口②RS232接口③充电孔④气体出口注意：同时按下两侧的支架调节按钮，可以调节支架的角度。
故障现象及排除故障现象故障排除开机后无反应，液晶屏无显示插上充电器充电后使用通信不成功检查数据线是否接好检查仪器是否进入联机状态卸载驱动程序后重新安装关机后重启注意事项1、仪器不工作时，必须将“干燥—测量”手柄旋转至“干燥”位置！否则高精度露点传感器将暴露在高湿环境中，最终导致传感器失效。
2、当电池电量显示低于20%时，应及时为电池充电。
充电过程中充电指示灯为红色，经过3~4小时，电池即被充满，此时充电指示灯变为绿色。
在充电状态下仪器也可以照常使用，但充电时间稍长。
3、调节气体流量时，流量阀应缓慢打开，使流量指示在0.6L/min左右。
4、仪器应放置在安全位置，防止摔坏。
避免剧烈震动。
5、勿测有腐蚀性的气体。
DKWS-S SF6智能微水测量仪是依据国家电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》，采用原装进口高精度露点传感器和最新数字电路控制技术而研发设计的，是测量SF6气体中微量水分含量的高精度智能型仪器。
本仪器采用智能化自校准技术，测量范围宽，响应速度快，准确度高，线性好，测量曲线动态显示。
同时本仪器还带有自动干燥器，可大大缩短测量时间。
本仪器适用于SF6气体的露点值测量，对空气、氮气、惰性气体以及任何不含腐蚀性气体的露点值也可测量，尤其适用于电力、石化、冶金、环保、科研院所等部门，有着极高的性价比。
1.高稳定性：在严重干扰条件下，测量数据能稳定在±0.5℃范围内，并具有卓越的长期稳定性，重复性好。
2.高精度：采用原装进口高性能露点传感器和高速12位Σ－ΔAD模数转换器，最高分辨力达到0.1℃，完全满足实际测量要求。
SF6微水测试仪讲解
1 六氟化硫气体微水含量的影响
2 六氟化硫微水检测仪的原理
目
3 六氟化硫微水检测仪面板讲解
录
4 六氟化硫微水检测仪测量方法
5 六氟化硫微水检测仪菜单操作
6 六氟化硫微水检测仪注意事项
01 六氟化硫气体微水含量的影响
（1） 在一些金属物的参与下， SF6在高温200℃以上温度可与水发生水解反应，生成活泼的HF和SOF2，腐 蚀绝缘件和金属件，并产生大量热量，使气室压力升高。 （2） 在温度降低时，过多的水份可能形成凝露水，使绝缘件表面绝缘强度显著降低，甚至闪络，造成严重 危害。 （3） 气体密度降低至一定程度将导致绝缘和灭弧性能的丧失。
03 六氟化硫微水检测仪面板讲解
1、前面板
同时按下两侧的支架调解按钮，可以调节支架的角度。
2、后面板
3、液晶屏
04 六氟化硫微水检测仪测量方法
SF6的测量方法分类
SF6气体含水量的测量方法根据原理不同，通常可分为三种：电解法、露点
法和阻容法。1）电解法。采用库仑法测量气体中微量水分，其定量基础为法拉第
02 六氟化硫微水检测仪的原理
• 智能微水测量仪采用了原 装进口湿度传感器作为湿 度开敏感元件。当被测气体 中关的微量水分进入传感器 采柜样室，水蒸汽被吸附到 传抗种标处一次电器感发变准理器生化线器的变是性加微化进电以孔，行信处中传放号理，感大，，使器转通最其将换过后容这成微送 到元液晶屏上显示。 件
06 六氟化硫微水检测仪注意事项
1、仪器应放置在安全位置，防止摔坏。避免剧烈震动。 2、勿测有腐蚀性的气体。 3、调节气体流量时，流量阀应缓慢打开，使流量指示在0.5升/分钟左右。 4、仪器使用前，应及时充电。充电时只需将电源线接入220V插座，无需打 开电源开关，仪器将自动充电，充电时间一般需要20个小时以上。
GDWS-311RC SF6微水测试仪试验报告2019
16742
2017-02-17
1250-307082099
环境条件：
湿度：29±5%RH
温度：24±2℃
气压：1012±20hPa
未经武汉国电西高电气有限公司的书面批准，本报告除全文外不得转载。
3、结论：经检测合格，准予出厂。
测试员:审核:
参考露点值（℃）1）
测定露点值
（℃）
差值（℃）
最大允许差值（℃）
测量不确定度2）
（℃）
-56.9
-57.3
-0.4
±1.8
±0.6
8
±0.5
-9.9
-9.0
0.9
±1.8
±0.5
4.1
3.1
-1
±1.8
±0.5
1）范围在0℃以下为霜点
2）置信级95%，K=2（包括被校准仪器的重复性）
试验报告
名称：SF6微水测试仪型号规格：GDWS-311RC
产品编号：GY032019120012测试日期：2019.03.28
环境温度：15℃环境湿度：60％
一、试验方法
试验方法：doc210447-a
通过对比参考露点仪，对以上仪器露点输出值进行校准。
测量结果可通过国家二级授权相关计量单位溯源。
二、校准结果：
模拟输出校准结果：
规定值（mA）
测定输出值（mA）
差值（mA）
最大允许差值（mA）
12.000000
12.003590
0.003590
±0.20
校准用设备：
设备类型
设备编号
校准日期
证书编号
373 LX
06-0119
2018-01-24
便携式SF6气体定量检漏仪说明书
便携式SF6气体定量检漏仪概述简要说明随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。
因为绝缘程度降低，同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。
因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。
GDWG-IV便携式SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的泄漏探测器。
主要应用于电力行业GIS 和SF6充气式设备的泄露检测。
可对SF6气体电气设备进行定性及定量检测。
通过包扎法测出SF6气体电气设备的年泄漏率。
同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。
应用范围● 高压开关设备● 直升飞机转子叶片● 气体输送系统● 检测灭火器● 建筑物通风率研究● 检测危险物● 贮存容器产品优势★无放射源，无辐射危险★无需耗材,无需定期更换高压高纯氩气★无接近高压气体的危险★无需定期更换传感器，无须二次投资，性价比高★性能稳定，维护费用低。
无需每年做线性校准无易损件★不受湿度影响,不受环境污染影响，无本底影响误差★高灵敏度探测泄露可达0.1ppmv★严重泄露或SF6浓度达到100%时不会污染或损坏检测器引用标准1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则2、GB11023-89高压开关设备六氟化硫气体密封试验方法3、DLT846.6-2004 六氟化硫气体检漏仪4、国电公司72号附件3[1999] 高压开关设备质量监督管理办法5、GB/T 17626 电磁兼容试验和测量技术6、GB/T 2423电工电子产品环境试验7、DL/T596电力设备预防性试验规程8、GB/T 6388 运输包装收发货标志仪器标准配置技术特点1. 能对SF6电气设备的泄露进行定性及定量的检测。
SF6六氟化硫气体微水测试仪操作规程
ZZZZ有限公司企业标准SF6气体微水测试仪操作规程Q/ZZZZ1004-20231目的规定操作者在使用SF6气体微水测试仪应达到的要求。
2适用范围本规程适用于SF6气体微水测试仪的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1 操作者应熟悉设备的结构及性能。
4.2 操作者必须经过专业培训，方可上机操作。
4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：4.4.1打开仪器观察仪器电量，如果电量不足请及时充电。
4.4.2仔细检查过渡转接头是否齐全，密封圈安装是否安装到位。
4.4.3到达测试现场后，先打开仪器电源开关，连接上出气管道（将管道出口引至无人处）4.4.4选择与设备相配套的转接头，先将进气管道与转接头连接好后再将转接头与被测量设备相连接。
4.4.5将仪器面板上面的流量调节阀关闭，将进气管道与仪器进气口连接好，观察仪器自动校准时间是否结束，等仪器自动校时间结束后，将干燥旋钮打到MeaSUre状态（测量状态），准缓慢打开流量调节阀并将流量控制在0∙5~0∙91/Min。
（流量大小对测量结果无影响，但对测量时间有一定的影响）4.4.6测试数分钟后观察数据是否稳定（在一定的范围内波动就代表稳定），如果数据不稳定可以延长测试时间，待数据稳定后，可以读数，也可保存测量结果。
4.4.7测量结束后，先将转接头与设备分离开，将干燥旋钮打到Protect状态（保护状态），再将管道一一拆除，关闭仪器。
4.4.8继续测量不需要关闭仪器，只需将转接头与下一个设备连接好，就可以继续测量。
4.4.9仪器长时间存放必须充足电。
5注意事项：5.1、仪器在测量过程中，调节针型阀时应慢慢打开，防止压力的突变，以免压力和流量传感器损坏；测量气体流量应该调节在0∙51∕min,这样既能快速测量，又能节省气体；5.2、仪器在使用过程中，当电量指示不足时，应及时充电，充电时只需将电源线接入220V电源，不需打开仪器电源开关，仪器自动充电，充电指示灯亮，充电完成后充电指示灯熄灭；5.3、仪器属于精密测量仪器，应避免剧烈震动；5.4、仪器一定要充足电存放，长时间不用，要经常查看电量是否充足；5.5、仪器不能用来检测有腐蚀性气体，管道要保持干燥，不能进入液体；测可燃、易ba。
SF6设备微量水分测试仪技术规范
SF6设备微量水分测试仪通用技术规范本规范对应的专用技术规范目录序号名称编号设备微量水分测试仪专用技术规范1309010-0000-01 1 SF6SF6设备微量水分测试仪采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：错误!未找到引用源。
改动通用部分条款及专用部分固化的参数；错误!未找到引用源。
项目单位要求值超出标准技术参数值；错误!未找到引用源。
需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、投标人应逐项响应技术规范专用部分中相应内容。
填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
微水测试仪说明书
微水测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、主要特点 (6)四、操作步骤 (8)一、概述该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS 的泄漏点和年泄漏率。
二、主要技术指标１．最小检测值：0.01μL/L２．检测范围：10-30μL/L100-200μL/L300-500μL/L３．响应时间： <1秒４．恢复时间： 10秒５．示值误差：≤±3%６．重复性：≤1%７．稳定性：零点漂移：<±1%量程漂移：<±1%８．指示方法：指示仪表显示和声光讯号９．探枪检测长度：５米10．连续工作时间：３小时11．仪器电源： 220V 50H z12．使用环境：温度：5-45℃相对湿度：≤±1%13：整机重量： 20公斤三、主要特点：1.体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。
微水测试仪说明书
微水测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、主要特点 (6)四、操作步骤 (8)一、概述该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS 的泄漏点和年泄漏率。
二、主要技术指标１．最小检测值：0.01μL/L２．检测范围：10-30μL/L100-200μL/L300-500μL/L３．响应时间： <1秒４．恢复时间： 10秒５．示值误差：≤±3%６．重复性：≤1%７．稳定性：零点漂移：<±1%量程漂移：<±1%８．指示方法：指示仪表显示和声光讯号９．探枪检测长度：５米10．连续工作时间：３小时11．仪器电源： 220V 50H z12．使用环境：温度：5-45℃相对湿度：≤±1%13：整机重量： 20公斤三、主要特点：1.体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。
微水仪操作规程
微水仪操作规程一、引言微水仪是一种用于检测水中微量水分含量的仪器，广泛应用于环境监测、水处理、食品安全等领域。
为了保证微水仪的正常运行和测试结果的准确性，制定本操作规程，以指导操作人员正确使用微水仪。
二、仪器准备1. 检查仪器：确认微水仪的外观完好，无损坏或者松动的部件。
2. 供电：将微水仪连接到稳定的电源，并确保电源电压和频率与仪器要求相符。
3. 校准：根据仪器说明书，进行仪器的校准操作，确保仪器的准确性和可靠性。
4. 试剂准备：准备好所需的试剂，并按照说明书正确配置。
三、样品处理1. 样品采集：根据测试要求，采集代表性的水样品，并记录采样时间、地点和其他相关信息。
2. 样品处理：将采集到的水样进行预处理，如过滤、稀释等操作，确保样品的质量和适应仪器要求。
四、仪器操作1. 打开仪器：按照仪器说明书操作，将微水仪打开，并进行预热操作。
2. 样品装载：将经过处理的样品装载到微水仪的样品槽中，并确保样品与仪器接触良好，避免气泡和污染。
3. 仪器设置：根据测试要求，在仪器界面上进行相关参数的设置，如测试时间、温度等。
4. 开始测试：按下开始测试按钮，仪器将开始对样品进行测试，并显示测试结果。
5. 结果记录：记录测试结果，包括样品编号、测试时间、测试数值等，以备后续分析和比对。
五、仪器维护1. 清洁：每次使用后，及时清洁微水仪的外壳和样品槽，避免污染和阻塞。
2. 校准：定期进行仪器的校准操作，保证测试结果的准确性。
3. 维护：根据仪器说明书，定期维护仪器的各个部件，如更换灯泡、清洗传感器等。
4. 存储：在不使用微水仪时，将其存放在干燥、清洁的环境中，避免受潮和灰尘。
六、安全注意事项1. 仪器操作人员应穿戴好防护设备，如实验手套、护目镜等。
2. 严禁将任何金属物品接触到微水仪的电极或者其他敏感部件，以免损坏仪器。
3. 在操作过程中，注意避免样品溅出或者溅入眼睛、口鼻等部位，如有不慎，应即将用大量清水冲洗，并及时就医。
SF6微水仪
常州梓铭电力科技有限公司Changzhou ZIM Electric Technology CO., LTD.SF6微水仪目录前言..................................................................................... - 1 -一、技术特点及参数.......................................................... - 3 -二、仪器面板说明 (4)三、测量方法 (4)四、菜单操作 (5)五、系统设置 (6)六、注意事项 (7)前言微量水分是SF6气体的一项重要技术指标，主要是因为：1、当微量水分严重超标时，有可能使开关绝缘件受潮或产生凝露，从而大大降低其绝缘性能。
2、由于SF6被电弧分解后产生HF，SO2，SOF2等有毒气体，会对金属件、绝缘件产生腐蚀作用，而水分的存在会加重腐蚀作用。
因此，微量水分作为SF6开关设备出厂和投运前的必试项目，已广泛地受到重视，对SF6高压电气设备气体密度和微水含量的监测一直是相关行业对设备监测的一个重要的组成部分。
为了使对SF6气体的监测变得有章可循，有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制，电力部推荐标准《电力设备预防性试验规程(DL/T 596-2005)》、国家标准《六氟化硫电气设备中气体管理和检验导则(GB/T 8905-1996)》。
然而在实际使用过程中，还存在着以下几个问题：1、环境温度对测量结果的影响：不论是国标或部颁标准中，均没有谈及环境温度对SF6断路器气体中水分含量的影响，而在实际测量过程中普遍发现，同一台开关设备在不同季节、不同温度下测得的水分含量不一致，特别是冬季和夏季的差别最大。
在温度低时，微量水分值小于部颁标准，而在温度高时，微水值可能远大于部颁标准。
2、测量数值判别问题：一般的SF6湿度仪没有明确的指示仪器数值是否稳定，要靠操作人员人为主管判别，每个人的判别结果可能是不同的，容易出现不必要的SF6气体浪费问题。
软件操作F6微水仪
软件操作F6微水仪软件操作1、软件功能简介此配套工具软件用来将仪器中的数据同步至计算机，供试验人员对数据作进一步分析和处理。
2、软件特点(1)本软件为绿色软件，无需安装便可使用。
(2)支持RS232串口和USB两种通信方式。
(3)支持Windows系列操作系统，运行速度快，使用方便。
3、运行环境硬件设备要求：建议赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。
支持软件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel）。
4、随机光盘文件打开随机配置的光盘，将光盘文件内容拷贝到本地计算机文件夹中，文件目录如图15所示。
图15 光盘目录图标①标识的文件夹为USB驱动程序；图标②标识的文件MSCOMM32.OCX为系统所需文件；图标③标识的文件为该程序的运行文件“智能微水测量仪配套工具软件”，双击该文件即可运行程序；图标④标识的文件为产品说明书。
5、计算机通信连接线使用方法(1)串口数据线或USB数据线：将仪器与计算机串口或USB接口连接，确保连接稳定。
(2)USB数据线：在使用前需安装USB驱动程序，详细安装步骤请参照“6、软件操作说明”中“(10)USB驱动程序安装说明”，安装USB驱动程序后，需重新拔插USB数据线。
6、软件操作说明(1)运行智能微水测量仪配套工具软件，如图16所示。
图16 软件界面注意：若该软件初次运行在Vista、Windows 7或更高版本的Windows系统中，请确保运行该程序时拥有管理员权限（右键程序，选择）；若杀毒软件提示该文件有风险，点击“允许程序运行”。
(2)使用随机配置的串口数据线或USB数据线将计算机和仪器连接起来。
仪器开机，进入通讯界面，如图11所示。
(3)点击“通信连接”按钮，计算机与仪器进行联机，此时有以下两种情况：联机成功：如图17所示。
容量法微量水测定仪使用说明书共10页文档
容量法微量水测定仪使用说明书来源：中国分析仪器网 http://fenxi17一、容量法微量水测定仪的安全和使用：1.1 人身安全及保护措施确保所使用的电源要有可靠接地线！如未接地，可能导致人身伤亡事故。
请不要在有爆炸危险性的环境内工作！仪器外壳并非完全气闭，存在造成爆炸的可能性。
使用化学品和溶剂时，请遵照制造商的使用指导和通用实验室安全规范！所有卡尔·费休试剂都易燃并有毒性。
如果皮肤不慎接触了卡尔·费休试剂，请立即用大量的水冲洗。
如果眼睛不慎接触了卡尔·费休试剂，请立即用大量的水冲洗并注意咨询医生。
1.2 操作安全保护措施不要打开仪器外壳，如有异常情况请与大庆市日上仪器制造有限公司技术部咨询。
仪器不得安装在有腐蚀性气体的室内，腐蚀性气体可使仪器电路腐蚀，缩短仪器的寿命。
仪器不得安装在室温低于5℃或高于40℃的场所。
仪器不能放在阳光直接照射的地方。
仪器不得安装在操作频繁的大用电量电气设备附近。
仪器不得安装在湿度大的场所或者自来水排出管的附近。
仪器不得安装在电源波动超出规定数值的地方。
2 容量法微量水测定仪原理及应用领域2.1 仪器原理卡氏容量法微量水测定仪是测定样品中水分的专用仪器。
其测定原理是基于卡尔费休(Karl Fisher)化学反应，是测定物质水分含量最专业、最准确的化学方法，以容量法卡氏试剂为标准液，当样品与卡氏试剂接触时，即与样品中的水分发生定量反应。
通过消耗标准液的体积计算出样品的含水量。
2.2 应用领域卡氏水分测定仪具有准确度高、应用范围广（适合气体、液体、固体样品）、操作简单等优点，广泛适用于石油、化工、电力、制药等领域。
3容量法微量水测定仪主要功能与特点3.1 液体、固体、气体或粘性样品中水分测定3.2 等当点设置3.3 大屏幕LCD中文菜单显示3.4 100组实验数据存储3.5 十种分析方法，自由设置3.6 漂移自动扣除3.7 外接打印机、天平、计算机3.8 轻触式操作键盘，防尘防腐蚀，操作者可以通过键盘设定或修改仪器参数，即使滴定过程中也可以随时修改参数，无需中断正在进行中的滴定。
微水仪操作规程
微水仪操作规程一、引言微水仪是一种用于检测水中微量杂质浓度的仪器，广泛应用于环境监测、水质分析等领域。
为了确保微水仪的正常运行和准确测试，制定本操作规程。
二、仪器准备1. 检查仪器：确保微水仪外观完好无损，各部件连接牢固。
2. 供电：将微水仪插头插入稳定电源插座。
3. 试剂准备：根据实验需求，准备好所需的试剂，并按照说明书进行储存和稀释。
三、样品准备1. 样品采集：根据实验要求，采集水样，并注意避免样品受到污染。
2. 样品处理：根据实验要求，对样品进行必要的预处理，如过滤、稀释等。
四、仪器操作1. 打开微水仪：按下电源开关，待仪器启动完成。
2. 校准仪器：根据仪器的校准要求，进行仪器的校准操作。
注意校准液的选择和校准时间的设定。
3. 设置参数：根据实验要求，在仪器界面上设置相应的测试参数，如测试时间、温度等。
4. 加入样品：将经过处理的样品加入仪器中，注意避免样品溅出。
5. 开始测试：按下开始测试按钮，仪器将自动进行测试。
期间，不要移动仪器或干扰测试过程。
6. 结果记录：测试完成后，将测试结果记录下来，包括样品编号、测试时间、测试值等。
五、仪器维护1. 清洁仪器：每次使用后，使用干净的软布擦拭仪器外壳和仪器台面，确保仪器干净整洁。
2. 试剂储存：将未使用完的试剂按照要求密封保存，避免受潮和污染。
3. 仪器保养：定期检查仪器的各个部件，如电极、滤网等，确保其正常工作。
4. 定期维护：根据仪器说明书的要求，定期进行仪器的维护和保养，如更换滤芯、校准电极等。
六、安全注意事项1. 仪器操作时，应穿戴实验室安全防护用品，如实验手套、护目镜等。
2. 使用化学试剂时，应注意防护措施，避免接触皮肤和吸入有毒气体。
3. 仪器操作过程中，应注意避免碰撞和摔落，以免损坏仪器和造成人员伤害。
4. 仪器使用完毕后，应及时关闭电源，并将仪器清洁干净。
七、故障排除1. 仪器无法启动：检查电源是否连接正常，确认电源插座是否有电。
WL-V SF6 高精度微水测量仪说明书
WL-VSF6高精度微水测量仪前言尊敬的用户：如果您是第一次使用本产品，敬请注意以下事项：1.仪器开机初始化200秒后自动进入测量状态，测量开始，首先全部打开面板上的流量阀调节流量。
测量结束，则反之操作。
2.本设备内置大容量锂电池，充满电后可连续工作10小时以上。
3.本仪器放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在第一次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。
所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（3-5分钟）。
4.打印数据时，建议插上AC220V电源，增加电池使用时间（打印机选配）。
5.如遇高温天气需做测量，我们建议尽量将测量时间安排在早晨温度较低时，因为较高的气温会影响测量的准确性。
参考标准：中华人民共和国电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》6.对测量环境温度与湿度的要求环境温度：5℃～35℃（尽可能在10℃～30℃间测量）目录一、功能特性 (4)二、技术参数 (4)三、面板介绍 (5)1.前面板 (5)2.后面板 (5)3.液晶屏 (6)四、测量方法 (6)1.连接SF6设备 (6)2.开机初始化 (7)3.功能选择 (7)4.检查电量 (7)5.开始测量 (8)6.存储数据 (8)7.打印数据 (8)8.修改时间 (8)9.查看历史数据 (8)10.数据上传 (9)11.测量其他设备 (9)12.测量结束 (9)六、注意事项 (9)七、售后服务 (10)八、装箱清单 (10)附录A (11)附录B (12)一、功能特性1.自校准：传感器探头可自动校准零点，自动消除因零点、漂移而引入的系统误差，保证每次测量的准确性，同时可免去每年校验的繁琐。
2.快速省气：开机进入测量状态后每SF6气隔微水测定时间为2min左右。
3.自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。
SF6断路器微水在线监测仪系统毕业设计说明书
摘要SF6断路器微水在线监测仪以PIC16F877单片机作为处理器，来实现实时监测SF6气体的温度、湿度及压力，从而得知断路器的运行状态。
对由于SF6气体本身原因引起的绝缘故障做出有效应对，进而保证电网的运行安全。
本次设计的SF6断路器微水在线监测系统的基本原理为：将湿度、温度、压力传感器通过连接器件连接到SF6气室，测量气室内SF6气体的湿度、温度、压力。
所测模拟量送入PIC16F877单片机，通过A/D转换,数据分析，实施数据越限报警，并用LCD显示温度、压力以及湿度。
下位机与上位机的通讯遵循MODBUS通讯协议，生成标准通信数据包。
数据包通过M-BUS总线送入上位机，进行计算机实时监控。
关键字：PIC16F877单片机；M-BUS总线；软件编程；AbstractSF6 circuit breakers monitor online system uses the PIC16F877 microcontroller as a processor, to achieve real-time monitoring of SF6gas’s temp erature, humidity and pressure, and to kown the running state of circuit breakers so that people could effectively deal with the insulation fault caused by SF6 gas itself, and ensure the safty of the power supply system.In this design,the basic principles of SF6circuit breaker can be summarized as that the humidity sensor, temperature sensor and pressure sensor are connected to the SF6gas room by the jointer,which can survey the humidity, temperature, pressure of SF6 gas. the measured analog go through the A / D conversion, data analysis in the PIC16F877 microcontroller, to implement data overrun alarm and demonstrate temperature, pressure and humidity.The information transmission between slaves and the master generates a standard communication packets based on MODBUS protocol to achieve real-time control.Keyword:PIC16F877 microcontroller; M-BUS bus; software programming;目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1选题背景 (1)1.2主要设计（研究）内容 (3)1.3系统主要技术指标 (3)1.4解决的关键问题 (3)第二章系统总体结构方案设计 (5)2.1系统总体结构及其功能 (5)2.2方案设计 (5)2.2.1方案一 (5)2.2.2方案二 (6)2.3方案论证 (7)2.4方案的确定 (7)第三章系统的硬件设计 (9)3.1单片机 (10)3.1.1 PIC16F877单片机特点 (10)3.1.2外围电路 (11)3.2温度传感器 (12)3.2.1温度传感器的选型 (12)3.2.2 温度传感器接口电路 (14)3.2.3 小结 (14)3.3湿度传感器 (14)3.3.1湿度传感器的选型 (15)3.3.2 接口电路 (16)3.3.3 小结 (17)3.4压力传感器 (18)3.4.1压力传感器的选型 (18)3.4.2 接口电路 (19)3.4.3 小结 (19)3.5键盘电路 (19)3.6报警电路 (20)3.7LCD显示模块 (20)3.7.1 LCD显示模块的选型 (21)3.7.2 接口电路 (21)3.7.3 小结 (21)3.8掉电保护模块 (22)3.8.1掉电保护的选型 (22)3.9M-BUS通讯模块 (22)3.9.1M-BUS总线介绍 (23)3.10通讯接口电路的设计 (24)3.10.1 TSS721A芯片介绍 (25)3.10.2 TSS721A芯片与单片机接口电路设计 (27)3.10.3小结 (29)3.11电源的设计 (29)3.11.1电源选择 (29)3.11.2 接线电路 (30)3.11.3电源的抗干扰技术 (31)3.11.4小结 (32)第四章软件设计 (33)4.1系统软件的设计思想 (33)4.2系统主程序的设计 (33)4.3系统子程序的设计 (33)4.3.1定时器/计数器子程序 (33)4.3.2 AD转换子程序 (36)4.3.3 LCD显示子程序 (37)4.3.4 中断服务子程序 (39)4.3.5 键盘子程序 (40)4.3.6 解除报警子程 (41)4.3.7 串行通信子程序 (41)第五章总结 (47)5.1毕业设计的主要工作情况及创新之处 (47)5.2系统改进及发展前景 (47)参考文献 (48)英文原文及翻译 (49)原文 (49)翻译 (57)致谢 (63)附录 (64)程序清单 (64)第一章绪论目前，社会对电力的需求越来越大。
微水仪操作规程
微水仪操作规程一、引言微水仪是一种用于测量液体中微小水分含量的仪器，广泛应用于化工、制药、食品等行业。
为了确保微水仪的正常运行和准确测量，制定本操作规程。
二、适用范围本操作规程适用于所有使用微水仪进行水分含量测量的操作人员。
三、设备准备1. 确保微水仪处于良好的工作状态，检查仪器的电源、电缆、传感器等部件是否正常。
2. 准备标准样品和待测样品，并确保样品的存储条件符合要求。
3. 清洁工作台，确保工作环境整洁。
四、操作步骤1. 打开微水仪电源，并等待仪器自检完成。
2. 将待测样品放置在样品台上，并确保样品与样品台接触良好。
3. 打开微水仪软件，在计算机上设置测量参数，包括测量时间、温度等。
4. 点击开始测量按钮，微水仪将开始测量待测样品中的水分含量。
5. 测量完成后，将结果记录在测量记录表中，并进行数据分析和处理。
6. 关闭微水仪电源，清理样品台和工作台，确保仪器和工作环境整洁。
五、注意事项1. 操作人员在进行微水仪操作前，应接受相关培训，了解仪器的基本原理和操作步骤。
2. 在操作过程中，应注意个人安全，避免触摸仪器的高压部件，避免样品溅出。
3. 样品的存储和处理应符合相关要求，避免样品受到污染或变质。
4. 定期对微水仪进行维护和保养，包括清洁仪器、校准传感器等。
5. 在进行多次测量时，应等待仪器恢复到初始状态，避免测量结果的误差。
六、故障排除1. 若微水仪无法启动或自检失败，检查电源是否连接正常，是否有电源故障。
2. 若测量结果异常或不准确，检查样品是否放置正确，是否设置了正确的测量参数。
3. 若仪器显示错误代码或故障信息，参考仪器说明书进行故障排除或联系售后服务。
七、附录1. 微水仪操作记录表：包括测量日期、样品编号、测量结果等信息。
2. 微水仪维护记录表：包括维护日期、维护内容、维护人员等信息。
以上即为微水仪操作规程，通过遵守本规程，能够保证微水仪的正常运行和准确测量，提高工作效率和数据可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDWS-ISF6 微水测量仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDWS-I SF6微水测量仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、仪器介绍 (4)二、屏幕菜单介绍 (5)三、现场测试 (7)四、注意事项及常见问题 (8)五、售后服务 (10)六、仪器应用领域 (10)附录一、仪器校准 (11)GDWS-I SF6微水测量仪一、仪器介绍1．仪器简介GDWS-I SF6微水测量仪是目前湿度测量的精品级换代产品。
它从内核到外观都体现了先进科技及超前设计，该产品是由本公司高级工程师与高校技术力量联合研制而成，是替代进口仪器的首推产品，得到广大专家及用户的认可。
GDWS-I SF6微水测量仪引进芬兰维萨拉高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点，广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、快速检测，也可用于冶金、化纤、石化等行业特殊气体的微水检测。
2．仪器特性零点自动校准先进的探头保护功能全程曲线跟踪修正操作简单、携带方便独特的大屏显示抗污染、抗干扰独有的超大储存功能重复性好、响应速度快首创曲线显示灵敏度高、稳定性好首创的电量显示自动换算至20℃时标准值3．技术指标测量范围： -80℃ ～ +20℃ 精 度： ≤1℃ 分 辨 率: 0.1℃或1PPm响应时间: 露点在+20℃～ -20℃时, ≤1min ； -20℃～-40℃时, ≤3min ； -40℃～ -60℃时, ≤8min ；工作电源： 220V 交直流两用，充电一次可使用8小时 操作环境： 温 度： -20℃～ +60℃ 相对湿度： 0 ～ 95% 压 力： ≤1.0Mpa体积重量： 体积300×220×130mm;重量4kg二、屏幕菜单介绍打开电源出现如下菜单：图-1打开电源后出现图-1界面,仪器处于测量一栏,测量结束后,可按 存储键保存测量数据,根据提示屏幕操作即可。
测量露点： -42.5 ℃ PPMV ： 95流量: 0.65 L/min (测量数据) 室温: 25 ℃曲线 设置 打印 帮助03-01-08 10:01:30 (当前时间)(电量指示)●曲线按▽键移动到曲线一栏,要查看测量曲线请根据提示按确定键,显示测量曲线。
●设置按▽键移动到设置一栏，出现设置内容，按确定键进入子菜单再移动光标，按确定键进入相应设置选项，通过△▽键变动数字、字母，按存储键存储，返回主菜单按取消键，按菜单键可直接回到测量一栏。
如图2所示：测量曲线设置打印帮助设置内容：★设置时间日期★表示选中☆环境温度显示√表示打开该功能，按确定键切换☆设置设备编号☆设置编号提醒×表示关闭该功能03-01-08 10：01：30图-2●帮助进入帮助子菜单，出现仪器电子铭牌，按确认键显示操作详细步骤，返回按菜单键。
●打印该菜单为我公司维护仪器时使用，请勿进入。
●调显按键按调显键可以调出存储内容，可查看当前测试数据或历史数据。
三、现场测试1．操作步骤●首先打开电源，让仪器进行自校（五分钟后再通气试验）；●关闭流量调节阀，把进气管一头与仪器连接好，再将进气管另一头与所测设备连接好；●打开流量调节阀，将流量调节到0.6～0.7L/min；●几分钟内自动完成测量(如需换算请参照数据换算)保存数据,●当连续测量时不要关闭仪器电源,重复以上步骤即可，这样可以大大节省测量时间；●仪器用完后一定要关闭流量调节阀、电源。
注：如仪器在测试过程中反应缓慢，可关闭进气阀，关机再开机让仪器从新自校，五分钟后再打开阀门通气测试；测试过程中数据在2～3分钟内如无变化或变化很小，可认为测试结束。
2．数据换算（本仪器所采用换算公式是当前电力系统通用的经验公式）在环境温度高于20℃时，仪器测试值如大于标准值（国标规定的20℃时SF6设备微水含量允许值），则需要将实测值换算至20℃时数据。
方法如下：●当所测气体温度稳定状态下，在设置菜单设置测量参数菜单下将K值设为＋0.5，则仪器所测值即为20℃时数据。
●当所测气体温度很不稳定状态下，等仪器所测值稳定时，再将K值设为＋0.5，此时仪器显示值即为20℃时数据。
●当环境温度低于20℃或环境温度高于20℃时所测值低于标准值时，一般不需换算，此时K值应为0。
●仪器送相关部门校准时，务必将K值设为0。
注：仪器不能用来检测有腐蚀性气体，管道要保持干燥，不能进入液体；测可燃、易爆气体时，必须使用直流电，且先开机再去现场测试；测试完毕，离开现场再关机。
四、注意事项及常见问题1．注意事项●在测量过程中，调节针型阀时应慢慢打开，防止压力的突变，以免压力和流量传感器损坏；测量气体流量应该调节在0.6L/min,这样既能快速测量，又能节省气体；●仪器在使用过程中，当电量指示不足时，应及时充电，充电时只需将电源线接入220V电源，不需打开仪器电源开关，仪器自动充电，充电指示灯亮，充电完成后充电指示灯熄灭；●仪器属于精密高档测量仪器,应避免剧烈震动；●仪器一定要充足电存放,长时间不用,要经常查看电量是否充足。
2. 常见问题◆在保证正确迅速测量的前提下,如何节省气体?在通气测量前,先打开仪器的电源,让仪器提前进入自动校准状态,约5分钟后,再打开气源；连续测量时不要关闭电源,可以节省测量时间,提高测量速度。
在测量过程中,气体的流量一般宜在0.6Lmin,既能够保证正确迅速测量,又节省气体。
◆一般允电需多长时间？什么时候需要充电？何时充电结束？每次充电时间根据实际剩余电量而不同，一般小于5小时。
当电量量指示不足时应及时充电，不宜将电全部用光，以保证电池使用寿命。
充电电路设有过充保护装置，当电池充足后，充电指示灯会熄灭。
◆仪器使用多长时间需要校验维护？一般建议用户1~2年校验一次，特殊情况半年一次（气路污染较严重时）。
◆温度—湿度怎样换算？（电力系统通用经验公式）X=D-（T-20）*KX代表20摄氏度时所测开关露点值D代表环境环境温度为T时露点仪实测露点值T代表测试时环境环境温度值（T≥20）K为常数0.5，由用户在设置菜单设置测量参数下输入五、售后服务1．技术支持公司为用户提供安装、调试及培训服务，用户可通过传真、电子信箱、电话等联系。
2．仪器维护●仪器质量保修规定本公司所有产品的质保期从产品购买当日起开始计算。
质保期内，公司提供免费服务。
超过质保期，本公司将进行有偿服务。
本公司GDWS-ⅠSF6微水测量仪的质量保证期为壹年。
免费维修以外的维修服务本公司只收成本费。
●公司负责为用户提供产品升级，相关技术咨询等服务。
●一般建议用户1~2年校验一次，本公司负责仪器校验维护工作。
六、仪器应用领域●电力系统SF6气体湿度检测●电厂H2露点检测●压缩空气干燥、动力气质量控制●干燥工业●氮气生产及纯度维护附录一、仪器校准仪器校准：（校准前必须将K值设为0，否则标定结果不准确）一．如需较高精度（<±1℃），采用多点校准方式。
操作步骤：1. 湿度发生器所提供气源稳定20分钟后，仪器与标准仪器同时或分别检测该气源。
（a.只能串联不能并联，且将仪器置于标准仪器前端，流量调至0.5～0.6L/min，标准仪器阀门全开；b.最好是对同一气源在同等流量下《同时满足0.5～0.6L/min》分别测试）。
2. 等数据稳定后（三分钟内数据变化小于0.5℃），在测量状态下同时按上下键，进入多点校准界面，按存储键将光标移至标定位置（指此次标定过程中未标的位置）。
3. 按两下确认键，仪器进入提取电量状态，当提示按确认键时，按一下确认键返回，按上下键让光标此时所处位置变为Valide，按存储键移动光标，按上下键输入标准值（标准仪器测试值），按确认键，再按取消键返回测量状态，改变气体微水量（每次间隔5～20℃），重复以上操作。
4. 总共可校10个点，其中高点为+20℃，对应电量为2000；低点为-80℃，对应电量为400；这两点电量需手动输入。
注：操作方式可灵活掌握，每次常用的范围尽量每隔5℃标一个点，最终标定结果应为每个标准值对应一个该值下提取的电量；Valide表示启用该点，Nouse 表示不启用该点；按存储键可移动光标，按上下键可修改数据。
二．如不需较高精度（<±2℃），且测试数据与标准值比较基本成线性偏差，用露点修正功能补偿即可。
操作步骤：将光标移至打印图标处，同时按上下键，在露点修正后输入补偿值，再按确定键即可。
例：测试数据与标准值比较，普遍偏低3～7℃，则在在露点修正够输入+5℃。
特别提示：湿度发生器所提供气源在不同流量下湿度值并不是不一样的，而各种仪器在测试过程中对流量的要求不一样，直流的流量很难调成一致，因此在标定过程中不能并联，最好分别测试或串联，气体流量必须一致且满足仪器要求流量。
