d、安全监视。各种仪表监视、电气监视和计算机监视不 能因停电而丢失数据。采用UPS不间断电源。
19
4。低压配电系统的电源
4、保安电源的设计 由于电网是一个整体，一旦电网发上大事故，则从电
网取的电源可能全部消失。因此，原则上保安电源应独 立与电网之外。
a.、长期保安电源的设计 容量大的负荷，选用能自启动的柴油发电机为宜。 容量小的负荷，选用不停电电源（UPS）较方便。 属于本电源供电的支流操作电源和信号电源，选用蓄 电池。
交 铁 压流 企 。系 业统 内高 不压采与用低660压V的标划准分额，定按电绝压缘，电因压此等低级压应配以电1系00统0V的为电分压界定线为。3由80V于线钢电
24
控制电压：常用AC220V，一般采用380V±5%/220V的控制变压器供电。
5。低压配电系统的电压
（2）电压偏移值
电气设备对电压偏移值的要求，见表3、表4（国家标准220/380V电压允许偏差为 额定电压的+7%~ -10%）。
22
5。低压配电系统的电压
（1）标准额定电压，见下面表1、表2。 表1 按GB156—80规定的标准额定电压摘录
① 仅用于仪表用互感器、继电器等控制系统；
② 仅用于矿井下、热工仪表和机床控制；
③ 仅适用于单台设备的特殊供电要求；
④ 仅用于煤矿井下及特殊场合。
23
5。低压配电系统的电压
表2 按GB156—80规定的开关装置控制电压和辅助电路的标准额定电压
设备，因此应符合各种低压用电设备的技术条件，它又要从 高压系统取得电能，所以必须与高压系统的技术要求相协调。
2
1。 概述与特点
• 低压配电系统的范围是指从低压降压变压器到用电设备
19
4。低压配电系统的电源
4、保安电源的设计 由于电网是一个整体，一旦电网发上大事故，则从电
网取的电源可能全部消失。因此，原则上保安电源应独 立与电网之外。
a.、长期保安电源的设计 容量大的负荷，选用能自启动的柴油发电机为宜。 容量小的负荷，选用不停电电源（UPS）较方便。 属于本电源供电的支流操作电源和信号电源，选用蓄 电池。
交 铁 压流 企 。系 业统 内高 不压采与用低660压V的标划准分额，定按电绝压缘，电因压此等低级压应配以电1系00统0V的为电分压界定线为。3由80V于线钢电
24
控制电压：常用AC220V，一般采用380V±5%/220V的控制变压器供电。
5。低压配电系统的电压
（2）电压偏移值
电气设备对电压偏移值的要求，见表3、表4（国家标准220/380V电压允许偏差为 额定电压的+7%~ -10%）。
22
5。低压配电系统的电压
（1）标准额定电压，见下面表1、表2。 表1 按GB156—80规定的标准额定电压摘录
① 仅用于仪表用互感器、继电器等控制系统；
② 仅用于矿井下、热工仪表和机床控制；
③ 仅适用于单台设备的特殊供电要求；
④ 仅用于煤矿井下及特殊场合。
23
5。低压配电系统的电压
表2 按GB156—80规定的开关装置控制电压和辅助电路的标准额定电压
设备，因此应符合各种低压用电设备的技术条件，它又要从 高压系统取得电能，所以必须与高压系统的技术要求相协调。
2
1。 概述与特点
• 低压配电系统的范围是指从低压降压变压器到用电设备
低压电工作业 ppt课件
ppt课件
4
第二章电工基础知识
电子技术基础
半导体（本征半导体、P型、N型、PN结）
二极管（正向特性、反向特性、反向击穿电压） 三极管（特性曲线：输入特性曲线，输出特性曲线 （饱和区、放大区，截止区）） 整流电路（利用整流二极管的单向导电性将交流电变 成直流电的电路），分为单相半波整流电路和单相桥 式整流电路。
组织措施
工作票制度、工作查活及交底制度、工作许可制度、 工作监护制度、工作间隔，转移及终结制度
技术措施
停电、验电、装设接地线、悬挂指示牌和装设遮拦
ppt课件 27
第十三章安全用具和安全标志
绝缘安全用具
绝缘棒、绝缘夹钳、绝缘手套和绝缘靴、绝缘台和 绝缘垫、验电器
防护用具
携带型接地线、遮拦
登高用具
梯子、登高板、脚扣、安全带
安全用具的使用与保管 安全标志
ppt课件 28
第十四章触电事故与急救
触电事故
电击（单相触电、两相触电、跨步电压触电）、电伤（电烧伤、 电烙印、皮肤金属化、机械性损伤、电光性眼炎）
电流对人体的危害（P234）
通过人体电流的大小（感知电流、摆脱电流、室颤电流）、通 过人体的持续时间的影响（50mA.s）、电流途径的影响、不同 种类电流的影响（直流电比交流电危害小）、个体差异的影响
电气火灾和
爆炸的原因
危险温度：短路、过载、接触不良、铁芯发热、散热不 良
火花和电弧：工作火花、事故火花
防爆电气设备的选型及线路敷设
类型及标志：防爆型（ d ）、增安型（ e ）、本质安全型 （ ia 和 ib ）、正压外壳型（ p ）、油浸型（ o ）、充砂型 （q）、浇封型（m）、无火花型（n）、特殊型（s） 线路敷设：位置选择、敷设方法、隔离密封、导线材料、 允许载流量、线路的连接
电气设备维护维修方法PPT(35张)
——浅谈电气设备维护维修方法
目录
前言 一、传统的检修形式 二、状态检修三步走 三、案例分析
1、冷却塔160KW电机前后端盖安装测温探头与轴承卡簧 2、接触器触头的维护方法及推广 3、库房照明灯的改造工程 4、高压手车式断路器触头安装在线测温仪 5、过电压保护器做耐压实验 6、用电缆故障测试仪查找高低压电缆故障 7、双电源自动切换 四、“巧”与“保障” 五、结束语
系统电压波动曲线
注：后台显示有详细的三相电流，有功功率、无功功率和功率因数。 电压波动曲线可查询区间电压波动情况，可以作为查询系统电压升高或降低的依据。
收集报警指示
压缩机报警
变频器报警
传统检修与状态检修
相比之下，状态检修能够有效的实现检修质量，节省备品备件的使用 量，更重要的一点是科学的检修方式能够减少设备的检修次数，提高设 备的利用率，从而获得最大的经济效益。
前言
随着生产工艺的改进，日用电负荷日益攀升，作为二期供 电工段，如何保持用电安全性、可靠性、经济性这三个指标也 将作为我们的工作重点提上日程。
如何才能使供电系统保持良好状态，关键在于什么？
传统的检修形式
1、事后检修：故障发生后的检修形式 损失大、维修成本高、人员投入大
2、计划检修：是一种预防性检修形式 到期必修、检修过剩或不足、设备利用率下降、停产停电影响生产
结论：更换节能灯后，运行电流从1.9A降至0.5A，线路发热现象得到有效改善 ，
延长电器、开关，电缆的使用寿命，降低了检修难度和次数，用户系统
电气设备维护维修方法P P T ( 3 5 张) 培训课件培训讲义培训教材工作汇报课件P P T
案例四：高压手车式断路器触头安装在线测温仪
起因描述：手车式断路器在运行状态时，手车式开关处于手车室内，无法直接测得 开关触头的温度。
目录
前言 一、传统的检修形式 二、状态检修三步走 三、案例分析
1、冷却塔160KW电机前后端盖安装测温探头与轴承卡簧 2、接触器触头的维护方法及推广 3、库房照明灯的改造工程 4、高压手车式断路器触头安装在线测温仪 5、过电压保护器做耐压实验 6、用电缆故障测试仪查找高低压电缆故障 7、双电源自动切换 四、“巧”与“保障” 五、结束语
系统电压波动曲线
注：后台显示有详细的三相电流，有功功率、无功功率和功率因数。 电压波动曲线可查询区间电压波动情况，可以作为查询系统电压升高或降低的依据。
收集报警指示
压缩机报警
变频器报警
传统检修与状态检修
相比之下，状态检修能够有效的实现检修质量，节省备品备件的使用 量，更重要的一点是科学的检修方式能够减少设备的检修次数，提高设 备的利用率，从而获得最大的经济效益。
前言
随着生产工艺的改进，日用电负荷日益攀升，作为二期供 电工段，如何保持用电安全性、可靠性、经济性这三个指标也 将作为我们的工作重点提上日程。
如何才能使供电系统保持良好状态，关键在于什么？
传统的检修形式
1、事后检修：故障发生后的检修形式 损失大、维修成本高、人员投入大
2、计划检修：是一种预防性检修形式 到期必修、检修过剩或不足、设备利用率下降、停产停电影响生产
结论：更换节能灯后，运行电流从1.9A降至0.5A，线路发热现象得到有效改善 ，
延长电器、开关，电缆的使用寿命，降低了检修难度和次数，用户系统
电气设备维护维修方法P P T ( 3 5 张) 培训课件培训讲义培训教材工作汇报课件P P T
案例四：高压手车式断路器触头安装在线测温仪
起因描述：手车式断路器在运行状态时，手车式开关处于手车室内，无法直接测得 开关触头的温度。
低压配电线路保护与电击防护课件
（2）设置遮拦或外护物 防护等级：IP2X 或 IP4X 遮拦或外护物应牢固地加以固定，并能长
期持续地保证有效，它只能在使用钥匙或工具 或切断电源时才能移开。 .
（3）设置阻挡物进行保护 阻挡物（指栏杆、网状屏障等）应能防止人体无意识地接 近裸带电体；也应能防止正常运行时在设备操作过程中人体无 意识地触及裸带电体。

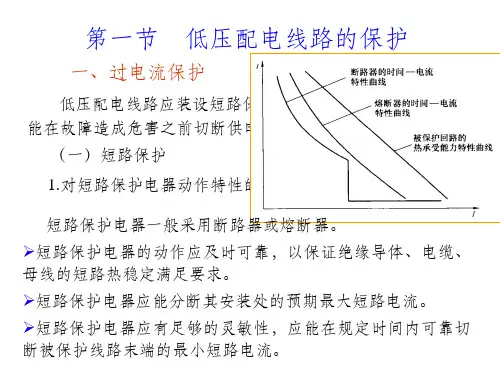

第一节 低压配电线路的保护
一、过电流保护
低压配电线路应装设短路保护、过负荷保护，保护电器应 能在故障造成危害之前切断供电电源或发出报警信号。
（一）短路保护 1.对短路保护电器动作特性的要求
短路保护电器一般采用断路器或熔断器。 ➢短路保护电器的动作应及时可靠，以保证绝缘导体、电缆、 母线的短路热稳定满足要求。 ➢短路保护电器应能分断其安装处的预期最大短路电流。 ➢短路保护电器应有足够的灵敏性，应能在规定时间内可靠切 断被保护线路末端的最小短路电. 流。
（4）放置在伸臂范围 以外的保护
（5）用剩余电流保护 器的附加保护
安装额定动作电流 不超过30mA的剩余电流 保护器。
.Hale Waihona Puke （二）间接接触防护（故障防护） 间接接触防护是故障防护即单一故障条件下的电击防护。 （1）采取自动切断电源 适用于防电击类别为Ⅰ类的电气设备、人身电击安全电压 限值为50V的一般场所。 Ⅰ类电气设备除基本绝缘，并具有连接PE线的接地端子。 （2）采用双重绝缘或加强绝缘的电气设备（防电击类别 为Ⅱ类设备）
.
接地故障电弧引起的火灾属于短路性火灾的一种，其 发生几率远高于带电导体间的短路火灾，是导致火灾的最大 隐患。
研究表明，接地电弧能量只要达到500mA以上就能引起 火灾，显然过电流保护电器是不能满足接地故障电气火灾防 护灵敏性要求的，而应采用高灵敏性的剩余电流保护。
期持续地保证有效，它只能在使用钥匙或工具 或切断电源时才能移开。 .
（3）设置阻挡物进行保护 阻挡物（指栏杆、网状屏障等）应能防止人体无意识地接 近裸带电体；也应能防止正常运行时在设备操作过程中人体无 意识地触及裸带电体。
第一节 低压配电线路的保护
一、过电流保护
低压配电线路应装设短路保护、过负荷保护，保护电器应 能在故障造成危害之前切断供电电源或发出报警信号。
（一）短路保护 1.对短路保护电器动作特性的要求
短路保护电器一般采用断路器或熔断器。 ➢短路保护电器的动作应及时可靠，以保证绝缘导体、电缆、 母线的短路热稳定满足要求。 ➢短路保护电器应能分断其安装处的预期最大短路电流。 ➢短路保护电器应有足够的灵敏性，应能在规定时间内可靠切 断被保护线路末端的最小短路电. 流。
（4）放置在伸臂范围 以外的保护
（5）用剩余电流保护 器的附加保护
安装额定动作电流 不超过30mA的剩余电流 保护器。
.Hale Waihona Puke （二）间接接触防护（故障防护） 间接接触防护是故障防护即单一故障条件下的电击防护。 （1）采取自动切断电源 适用于防电击类别为Ⅰ类的电气设备、人身电击安全电压 限值为50V的一般场所。 Ⅰ类电气设备除基本绝缘，并具有连接PE线的接地端子。 （2）采用双重绝缘或加强绝缘的电气设备（防电击类别 为Ⅱ类设备）
.
接地故障电弧引起的火灾属于短路性火灾的一种，其 发生几率远高于带电导体间的短路火灾，是导致火灾的最大 隐患。
研究表明，接地电弧能量只要达到500mA以上就能引起 火灾，显然过电流保护电器是不能满足接地故障电气火灾防 护灵敏性要求的，而应采用高灵敏性的剩余电流保护。
低压电器知识ppt课件
按构外型式，自动空气开关可分为万能框架式、塑壳式和 模块式。常见自动空气开关的外形图见以下图。
2.任务原理 自动空气开关的构造原理图及符号如下图。
四、交流接触器 1.作用 可频繁地接通和分断交直流主电路及大容量的控 制电路。具有欠压失压维护作用。 2.型号及含义
3.构造及任务原理
交流接触器主要由电磁系统、触头系统、 灭弧安装及辅助部件等组成。交流接触器的 构造及任务原理如下图。
2.万能转换开关
万能转换开关是具有更多操作位置和触点、可以换接多个电路的一种手 动控制电器，能控制多个回路，顺应复杂线路的要求。常见的LW39-63型 万能转换开关外形和构造原理分别见图〔a〕〔b〕。
三、自动空气开关
1.作用
不仅可以接通和分断正常负载电流、电动机任务电流和过 载电流，而且可以接通和分断短路电流。主要用于在不频繁 操作的低压配电线路或开关控制柜〔箱〕中，作为电源开关 运用。具有过载、过电流、短路、断相、漏电等维护作用。
〔1〕型号及意义
〔2〕构造 常用的封锁式负荷开关有HH3、HH4系列，其中HH4系列为全国一致设计 产品，它的构造如下图。它主要由刀开关、熔断器、操作机构和外壳组成。这种开 关的操作机构具有两个特点：一是采用了储能分合闸方式，使触头的分合速度与手 柄操作速度无关，有利于迅速熄灭电弧，从而提高开关的通断才干，延伸其运用寿 命；二是设置了联锁安装，保证开关在合闸形状下开关盖不能开启，而当开关盖开 启时又不能合闸，确保操作平安。 封锁式负荷开关在电路图中的符号与开启式负荷开关一样。
第三部分：通用派生代号〔用汉语拼音字母表示〕；
第四部分：根本规格代号〔用数字表示，位数不限〕；
第五部分：特殊派生代号〔用汉语拼音字母表示，表示全系列在特 殊情况下变化的特征，普通不用〕；
2.任务原理 自动空气开关的构造原理图及符号如下图。
四、交流接触器 1.作用 可频繁地接通和分断交直流主电路及大容量的控 制电路。具有欠压失压维护作用。 2.型号及含义
3.构造及任务原理
交流接触器主要由电磁系统、触头系统、 灭弧安装及辅助部件等组成。交流接触器的 构造及任务原理如下图。
2.万能转换开关
万能转换开关是具有更多操作位置和触点、可以换接多个电路的一种手 动控制电器，能控制多个回路，顺应复杂线路的要求。常见的LW39-63型 万能转换开关外形和构造原理分别见图〔a〕〔b〕。
三、自动空气开关
1.作用
不仅可以接通和分断正常负载电流、电动机任务电流和过 载电流，而且可以接通和分断短路电流。主要用于在不频繁 操作的低压配电线路或开关控制柜〔箱〕中，作为电源开关 运用。具有过载、过电流、短路、断相、漏电等维护作用。
〔1〕型号及意义
〔2〕构造 常用的封锁式负荷开关有HH3、HH4系列，其中HH4系列为全国一致设计 产品，它的构造如下图。它主要由刀开关、熔断器、操作机构和外壳组成。这种开 关的操作机构具有两个特点：一是采用了储能分合闸方式，使触头的分合速度与手 柄操作速度无关，有利于迅速熄灭电弧，从而提高开关的通断才干，延伸其运用寿 命；二是设置了联锁安装，保证开关在合闸形状下开关盖不能开启，而当开关盖开 启时又不能合闸，确保操作平安。 封锁式负荷开关在电路图中的符号与开启式负荷开关一样。
第三部分：通用派生代号〔用汉语拼音字母表示〕；
第四部分：根本规格代号〔用数字表示，位数不限〕；
第五部分：特殊派生代号〔用汉语拼音字母表示，表示全系列在特 殊情况下变化的特征，普通不用〕；
第六章中低压供配电系统保护ppt课件
37
2．反时限过电 流保护装置
反时限过电流保 护装置是指电流继电 器的动作时限与通过 它的电流的大小成反 比。
2023/12/31
38
整定原则
整定原则与 定时限过电流保 护装置相同。但 反时限的动作电 流与动作时间的 整定应按照感应 型继电器的动作 时间特性曲线来 确定。
2023/12/31
39
t t t t0 t t t t t0 2t
t 考虑断路器的动作时间和灭弧时间，取
0.5～0.7秒。
2023/12/31
36
3）灵敏度
过电流保护装置的灵敏度按系统在最小运行方 式时，保护区末端的两相短路来校验。
Ks
I (2) k . m in.2 Iop.1
1.25 ~ 1.5
2023/12/31
（3）灵敏度 电流速断保护装置的灵敏度按系 统在最小运行方式时，保护装置安装处的两相短路来 校验。
Ks
I (2) k .m in.1 Iop.1
1.25 ~ 1.5(线路） （2 变压器）
式中
I置k(.2m安) in装.1─处─系的统两在相最短小路运电行流方值式（时A），。保护装
── 电流互感器一次侧的起动电流
2023/12/31
12
2023/12/31
13
3. 时间继电器（DS）
时间继电器应用钟表机构和电磁 铁作用，获得一定的动作时限。在继 电保护中完成保护装置的计时功能。
2023/12/31
14
2023/12/31
15
4. 中间继电器（DZ）
中间继电器的触头容量较大，触头数 量较多，在继电保护接线中，当需要同时 闭合或断开几条独立回路，或者要求比较 大的触点容量去断开或闭合大电流回路时， 可以采用中间继电器。中间继电器可以用 来直接接通断路器的跳闸回路。
低压配电设备维护保养ppt课件
★ 对于设备设施存在缺 陷和隐患的机房进行重点 监护
雨水经电缆穿流入配电箱造成电气设备水侵
.
26
★ 处理此类事件的先决条件 就是一定要保证人身安全，在 这次的案例中，我们所使用到 的是绝缘靴、绝缘手套，有效 避免了触电的危险
★ 处理事故对我们操作人员 的要求：科学、细心、谨慎
联络电话
处理行动 ： □ 公安 □ 消防 □ 供电局 □ 自来水公司 □ 煤气公司 □ 其他
负责职员之姓名 负责职员之编号 意见
现时状况及善后处理:
抵达时间 档案编号
管理（服务）中心经理确认：
日
期：
.
管理（服务）中心盖章
编号：QR/QC/-001
31
QA
.
32
.
33
1
入口增设 防水基础
工入程口机增房设 巡防视鼠记挡录板
.
8
配电间环境三要素
整洁
安全
.
我们要保持
规范
9
供电设备日常检查的五官感觉法
闻 听
看 触
.
10
强电设备巡查记录表
物业名称： 杭州世茂江滨花园物业服务中心
日期
时间
电压 AB BC CA
电流 A BC
功率因素 供电状况 机房安全 照明设备 辅助设备
.
17
系统设备年度维护保养内容
开关设备和电缆绝缘检测 电气开关安全试验 包含月度维护保养内容
.
18
电缆绝缘测量示意图
.
19
电气开关安全试验
❖ 漏电保护开关的安全试验：通过试验按扭的试 验可判断漏电保护器机构连锁的可靠性 ，而 漏电的电流大小和动作时间，则需要用专业的 仪器来检测（漏电测试仪等）。
雨水经电缆穿流入配电箱造成电气设备水侵
.
26
★ 处理此类事件的先决条件 就是一定要保证人身安全，在 这次的案例中，我们所使用到 的是绝缘靴、绝缘手套，有效 避免了触电的危险
★ 处理事故对我们操作人员 的要求：科学、细心、谨慎
联络电话
处理行动 ： □ 公安 □ 消防 □ 供电局 □ 自来水公司 □ 煤气公司 □ 其他
负责职员之姓名 负责职员之编号 意见
现时状况及善后处理:
抵达时间 档案编号
管理（服务）中心经理确认：
日
期：
.
管理（服务）中心盖章
编号：QR/QC/-001
31
QA
.
32
.
33
1
入口增设 防水基础
工入程口机增房设 巡防视鼠记挡录板
.
8
配电间环境三要素
整洁
安全
.
我们要保持
规范
9
供电设备日常检查的五官感觉法
闻 听
看 触
.
10
强电设备巡查记录表
物业名称： 杭州世茂江滨花园物业服务中心
日期
时间
电压 AB BC CA
电流 A BC
功率因素 供电状况 机房安全 照明设备 辅助设备
.
17
系统设备年度维护保养内容
开关设备和电缆绝缘检测 电气开关安全试验 包含月度维护保养内容
.
18
电缆绝缘测量示意图
.
19
电气开关安全试验
❖ 漏电保护开关的安全试验：通过试验按扭的试 验可判断漏电保护器机构连锁的可靠性 ，而 漏电的电流大小和动作时间，则需要用专业的 仪器来检测（漏电测试仪等）。
