计算机绘图3.5边学边练
计算机绘图上机练习一

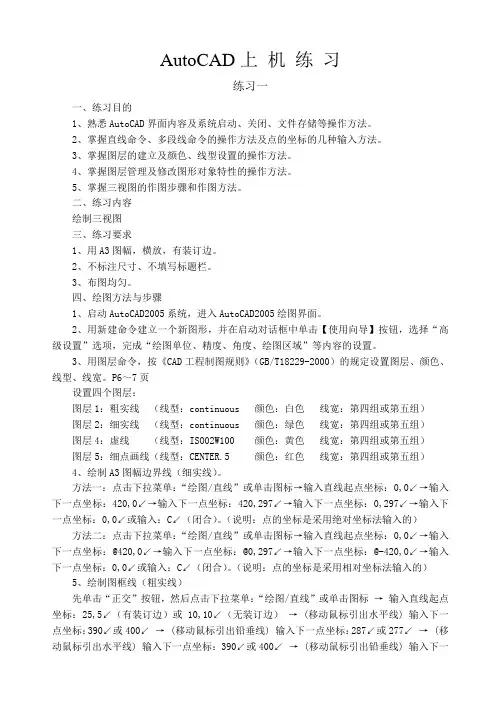

AutoCAD上机练习练习一一、练习目的1、熟悉AutoCAD界面内容及系统启动、关闭、文件存储等操作方法。
2、掌握直线命令、多段线命令的操作方法及点的坐标的几种输入方法。
3、掌握图层的建立及颜色、线型设置的操作方法。
4、掌握图层管理及修改图形对象特性的操作方法。
5、掌握三视图的作图步骤和作图方法。
二、练习内容绘制三视图三、练习要求1、用A3图幅，横放，有装订边。
2、不标注尺寸、不填写标题栏。
3、布图均匀。
四、绘图方法与步骤1、启动AutoCAD2005系统，进入AutoCAD2005绘图界面。
2、用新建命令建立一个新图形，并在启动对话框中单击【使用向导】按钮，选择“高级设置”选项，完成“绘图单位、精度、角度、绘图区域”等内容的设置。
3、用图层命令，按《CAD工程制图规则》（GB/T18229-2000）的规定设置图层、颜色、线型、线宽。
P6～7页设置四个图层：图层1：粗实线（线型：continuous 颜色：白色线宽：第四组或第五组）图层2：细实线（线型：continuous 颜色：绿色线宽：第四组或第五组）图层4：虚线（线型：ISO02W100 颜色：黄色线宽：第四组或第五组）图层5：细点画线（线型：CENTER.5 颜色：红色线宽：第四组或第五组）4、绘制A3图幅边界线（细实线）。
方法一：点击下拉菜单：“绘图/直线”或单击图标→输入直线起点坐标：0,0↙→输入下一点坐标：420,0↙→输入下一点坐标：420,297↙→输入下一点坐标：0,297↙→输入下一点坐标：0,0↙或输入：C↙（闭合）。
（说明：点的坐标是采用绝对坐标法输入的）方法二：点击下拉菜单：“绘图/直线”或单击图标→输入直线起点坐标：0,0↙→输入下一点坐标：@420,0↙→输入下一点坐标：@0,297↙→输入下一点坐标：@-420,0↙→输入下一点坐标：0,0↙或输入：C↙（闭合）。
（说明：点的坐标是采用相对坐标法输入的）5、绘制图框线（粗实线）先单击“正交”按钮，然后点击下拉菜单：“绘图/直线”或单击图标→输入直线起点坐标：25,5↙（有装订边）或10,10↙（无装订边）→ (移动鼠标引出水平线) 输入下一点坐标：390↙或400↙→ (移动鼠标引出铅垂线) 输入下一点坐标：287↙或277↙→ (移动鼠标引出水平线) 输入下一点坐标：390↙或400↙→ (移动鼠标引出铅垂线) 输入下一点坐标：287↙或277↙或输入：C↙（闭合）。
《计算机绘图》练习题
一、单选题1AUTOCAD的坐标体系，包括世界坐标和坐标系。
A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2要绘制具有一定宽度并带有圆弧的图形时可用下列那个命令实现？A、PlineB、ArcC、CircleD、Line3使用下面的哪个操作可以完成对所选图形的移动？A、MOVEB、ROTAEC、COPYD、MOCORO4把用户定义的块作为一个独立文件存储在磁盘上可用下面那个命令：A、blockB、bmakeC、wblockD、saveas5用LINE命令画出一个矩形，该矩形中有______图元实体。
A、1个B、4个C、不一定D、5个6用多段线(polygon)命令绘制一个正多边形，它包含个图元（对象）。
*A、4个B、6个C、不确定D、1个7是哪个命令的热键名？A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT8下列画圆方式中，哪有一种只能从“绘图”下拉菜单中选取？Ａ、圆心、半径Ｂ、３点Ｃ、相切、相切、半径Ｄ、相切、相切、相切9输入文字时，如果想输入直径符号“Φ”应输入下列代码：A、％％ＣB、％％ＰC、％％ＤD、％％Ｕ10下列说法中正确的是A、被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B、?被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C、?被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出D、?以上说法都是错误的11WCS是AutoCAD中的：*A、直角坐标B、用户自定义坐标C、世界坐标D、父系坐标12执行下述哪个命令可以更改绘图区背景颜色：* A："工具"菜单→"选项"选项→"显示"标签按钮B："工具"菜单→"选项"选项→"文件"标签按钮C："工具"菜单→"选项"选项→"打开和保存"标签按钮D："工具"菜单→"选项"选项→"系统"标签按钮13画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：*A、打印图形B、保存图形C、精确绘图和设计D、打开图形14、在绘制直线时，第一点坐标输入“100,80”，第二点坐标输入@30,45，则该直线长度为：*A、30B、45C、54.08D、8015AutoCAD中所绘的每个图元都具有三个基本特性，下面哪个不是它的基本特性？*A、线型B、线宽C、颜色D、长度16当前图层是指：A、当前正在使用的图层，用户创建的对象将被放置到当前图层中B、0层C、可以删除D、不可以锁定17下面说法中正确的是：*A、可用分解命令（Explode）分解图块和外部参考。
cad制图练习题(打印版)
cad制图练习题（打印版）### CAD制图练习题（打印版）#### 一、基础绘图练习目的：熟悉CAD软件的基础操作，包括直线、圆、矩形等基本图形的绘制。
练习内容：1. 绘制一个长100mm，宽50mm的矩形。
2. 在矩形内部绘制一个直径为40mm的圆。
3. 绘制两条垂直于矩形长边的直线，距离长边各20mm。
4. 绘制一个与圆相切的正方形，边长为30mm。
注意事项：- 确保所有图形的尺寸准确无误。
- 使用合适的图层和线型以区分不同的图形元素。
#### 二、复杂图形绘制目的：提高对复杂图形绘制的掌握程度，包括图形的组合与变换。
练习内容：1. 绘制一个五边形，边长为60mm。
2. 在五边形的每个顶点处绘制一个半径为20mm的圆。
3. 将五边形的每个边延长50mm。
4. 绘制一个与五边形内切的正六边形。
注意事项：- 注意图形的对称性和比例。
- 练习使用镜像、旋转等变换工具。
#### 三、三维图形绘制目的：掌握三维图形的绘制技巧，理解三维空间中图形的表达。
练习内容：1. 绘制一个长方体，长100mm，宽80mm，高50mm。
2. 在长方体的顶部绘制一个直径为60mm的圆柱体。
3. 使用拉伸命令，将五边形拉伸成五棱柱，高度为30mm。
4. 绘制一个圆锥体，底面直径为40mm，高度为60mm。
注意事项：- 理解三维坐标系和视图转换。
- 练习使用不同的视图来观察和编辑三维图形。
#### 四、工程图绘制目的：学习工程图的绘制方法，包括尺寸标注、公差标注等。
练习内容：1. 根据前述练习绘制的图形，为其添加尺寸标注。
2. 为长方体的长、宽、高添加公差标注。
3. 为五边形的边长添加角度标注。
4. 绘制一个简单的装配图，包括两个以上的组件，并为其添加装配尺寸。
注意事项：- 学习并掌握尺寸标注的规则和方法。
- 理解公差的概念，并能够正确标注。
#### 五、综合应用练习目的：综合运用CAD制图技能，完成一个小型项目的设计。

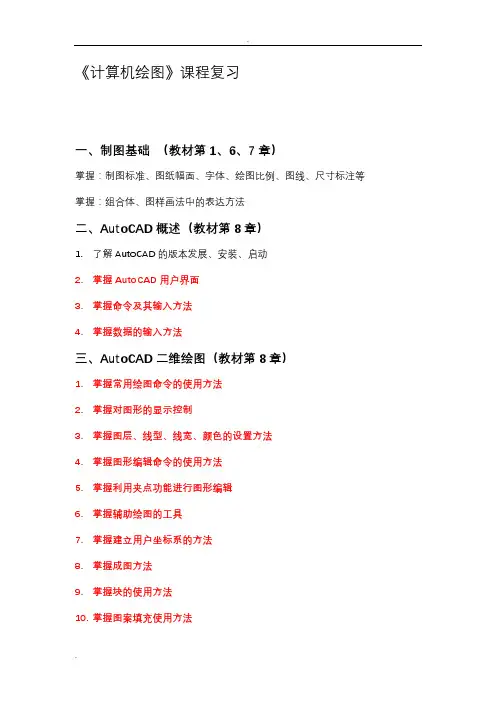

计算机绘图复习题(含答案)
