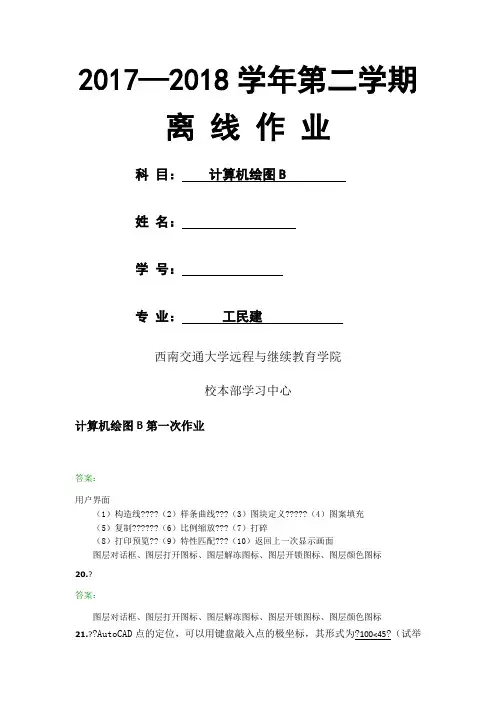

2017—2018学年第二学期离线作业科目：计算机绘图B姓名：学号：专业：工民建西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业答案：用户界面（1）构造线????（2）样条曲线???（3）图块定义?????（4）图案填充（5）复制??????（6）比例缩放???（7）打碎（8）打印预览??（9）特性匹配???（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.?答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.??AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为?100<45?（试举例说明），其中前者表示?点到原点的距离?，后者表示点到原点连线与水平的夹角。
22.?AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了?别名?，它们通常是原始命令的?头一个或几个字母?。
23.?AutoCAD命令中的字母大小写是?等价的?。
一条命令敲完后要敲?空格?键或?回车?键结束键入。
24.?AutoCAD中点的相对坐标是相对于?前一点的?，相对坐标在使用时要在坐标数字前键入一个?@?符号。
25.?AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在?命令行?操作的。
26.?AutoCAD中有些命令可以透明地执行，即?在别的命令执行过程中?执行它。
透明使用这样的命令时要在命令名前键入一个?单引号（’）?号.27.?AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以?原点?为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用?@?符号表示，它后面的数字是相对于?前一点的?。
28.?AutoCAD中角度的输入，在缺省状态下是自正X方向?逆时针?时针度量的，通常用?度?表示。
29.?对图形进行编辑时，需要从图上选取目标构成选择集。
计算机绘图A第3次作业(附参考答案)
一、单项选择题(只有一个选项正确，共5道小题)1.在图纸空间中去访问模型空间，可以通过 A 实现(A) 单击状态行上的图纸（PAPER）按钮(B) MVIEW命令(C) TILEMODE=1(D) PSPACE命令2.布尔运算交、并、差的操作对象为B(A) 已建立的几个表面模型或实体模型(B) 已建立的几个实体模型(C) 已建立的几个表面模型(D) 已建立的几个线框模型、表面模型或实体模型3.三维绘图中，在物体的某个表面上画图 D(A) 只能使用建立表面模型的命令(B) 可直接使用三维绘图命令(C) 可直接使用二维绘图命令(D)用UCS命令将该表面定义成XY坐标面，再使用二维绘图命令4.SOLVIEW和SOLDRAW命令是 D(A) 在模型空间创建多重视窗的一对相伴命令(B) 一对相伴命令，在模型空间画出剖视图(C) 图纸空间中的编辑和绘图命令(D) 一对相伴命令，可在图纸空间画出多面正投影和剖视图5.在渲染操作中，背景可以设置成 A(A) 以上均可(B) 渐变色(C) 图像文件(D) 纯色二、判断题(判断正误，共11道小题)6.倒圆角FILLET命令可对二维图形进行倒圆角，也可对三维实体模型进行倒圆角操作答：说法正确说法错误7.倒棱角CHAMFER命令可对二维图形进行倒棱角，也可对三维实体模型进行倒棱角操作答：说法正确说法错误8.使用SECTION命令可指定剖切平面将三维实体剖切，生成断面图形，而三维实体不会改变答：说法正确说法错误9.使用切割SLICE命令可将三维实体模型切开，保留其某一半或两者均保留答：说法正确说法错误10.使用切割SLICE命令可将任意图形切开，保留其某一半或两者均保留答：说法正确说法错误11.使用EXPLODE命令可以将实体模型打碎，得到表面模型，表面模型再打碎可得线框模型。
但是这个过程不可逆答：说法正确说法错误12.三维实体是真正的实心立体，它具有体的特征，可以对其进行挖孔、切割以及作布尔运算等操作答：说法正确说法错误13.在渲染操作中，所有的光源，都可以自动产生阴影效果答：说法正确说法错误14.在渲染操作中，平行光源，其亮度在传播过程中可以设置为衰减答：说法正确说法错误15.在渲染操作中，点光源，其亮度在传播过程中可以设置为衰减答：说法正确说法错误16.在渲染操作中，聚光灯光源，其亮度在传播过程中可以设置为衰减答：说法正确说法错误三、主观题(共7道小题)(主观题请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
计算机绘图A1~3次作业主观题
2017—2018学年第二学期离线作业科目计算机绘图B ___________姓名：_____________________学号：__________________专业：工民建______________西南交通大学远程与继续教育学院校本部学习中心计算机绘图B 第一次作业• 写出下面AutoCAL 常用工具栏上引岀线斯指按钮的■含义或功能。
(1) (2> ⑶ ⑷⑸ ⑹ (7)答案：用户界面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.•写出AutoCAD 中图层工具条上别出线所指按钮及图标的含义。
把对象的图设直为当前屢答案:图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标(1)构造线 (2)样条曲线(5)复制 (6)比例缩放(8)打印预览(9)特性匹配 (3)图块定义 (7)打碎 (10)返回上一次显示画面(4)图案填充21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（'号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以_原点—为基准进行度量的。
第一学期西南交大计算机绘图C第1次作业答案 (1)
本次作业是本门课程本学期的第3次作业，注释如下：一、单项选择题(只有一个选项正确，共25道小题)1. 在教材中设置的文字样式“HZ”中，所选字体名是（）。
(A) @仿宋_GB2312(B) 宋体(C) 仿宋_GB2312(D) 黑体正确答案：C解答参考：2.在机械图样中，汉字通常为长仿宋体，在教材中的文字样式“HZ”中，其宽高比通常设置为（）。
(A) 0.5(B) 1(C) 0.7(D) 1.2正确答案：C解答参考：3. 在使用单行文字（Text）命令书写“φ50”时，下列输入正确的是（）。
(A) ％％d50(B) %%c50(C) 50(D) ％％u50正确答案：B解答参考：4. 在使用单行文字（Text）命令书写“45︒”时，下列输入正确的是（）。
(A) 45％％d(B) 45％％c(C) 45％％u(D) 45正确答案：A解答参考：5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D)“调整”正确答案：A解答参考：6. 若要在“标注样式”对话框中设置圆心标记的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D) “调整”正确答案：B解答参考：7. 若要在“标注样式”对话框中设置比例因子的大小，需在（）选项卡中进行操作。
