蒸汽疏水阀工作原理
蒸汽疏水阀工作原理
蒸汽疏水阀是一种用于控制蒸汽系统中水分的设备。
它的工作原理是基于蒸汽和水的密度差异，利用浮子的浮力来调节阀门的开闭。
当蒸汽疏水阀处于关闭状态时，水和蒸汽被阻止进入阀内。
此时，蒸汽系统中的水分在管道中逐渐积聚。
当管道中的水分达到一定的高度时，水将进入蒸汽疏水阀的容器中。
容器内的浮子会因为受到水的浮力而上浮，将机械连接装置上的阀门拉开。
一旦阀门打开，水分就会从阀门中被排出系统，同时蒸汽也会顺利通过阀门进入下一个流程。
当水分被完全排出后，浮子会下沉，关闭阀门，阻止蒸汽再进入阀内。
蒸汽疏水阀的工作原理可以确保系统中水分的及时排出，避免水锤和其他与水有关的问题。
这种阀门在许多蒸汽系统中都起到了重要的作用，保障了系统的正常运行。
《蒸汽疏水阀》PPT课件
因为它们的物理、化学性能非常好，且具有经济性。
蒸汽的物理性质：
①常温下是液体（水），加热后容易变成气体（蒸汽）
②比热容打，蒸发热（潜热）也大
③传热特性好，凝结后（有蒸汽转变成凝结水后）的体积
显著减少
精选ppt
5
蒸汽疏水阀
蒸汽的化学性质： ①无腐蚀性，对人体无害 ②化学性质稳定，不会有着火的危险 蒸汽的其它性质：
蒸汽是一种高效、易控制的加热介质。它常用于将能 量从一个集中点（锅炉生产蒸汽）输送到工厂的各个地方， 去加热空气、水或工艺介质（蒸汽输送）；随后，送至蒸 汽使用装置的蒸汽，其潜热被用来进行加热（蒸汽热利 用），放出潜热后则成为凝精结选p水pt （也称为回水），并 2
蒸汽疏水阀
有效的利用凝结水所具有的显热和凝结水本身，要对凝结 水进行回收，并送往锅炉等装置。
言，是疏水阀所需要的蒸汽量和散热损失量之和。
总而言之，所谓蒸汽疏水阀就是依靠某种方法，自动操
作，准确的判断出正气和水，同时进行开、闭动作的阀门。
蒸汽疏水阀排放凝结水最基本的原理就是利用蒸汽和水的
密度差和温度差来实现疏水的目的。但其工作原理也是多
种多样的。根据其动作原理的不同，分类列表如下：
精选ppt
精选ppt
4
蒸汽疏水阀
⑤显热：使水从融点（即冰点）加热至沸所加热
的 物体没有状态的改变。 ⑥蒸汽总热：指饱和水的热量（显热）与潜热之和，用 kJ/kg表示。
3、蒸汽作为热载体而被使用的理由：
蒸汽或水作为加热的热载体而被广泛使用过的理由，是
9
蒸汽疏水阀
蒸汽疏水 代表产品 阀的分类
机械型 热静力型 热动力型
浮球式 吊桶式
机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结 水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水 目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的 影响，有水即排，加热设备里不存水，能使加热设备达到最佳 换热效率。最大背压率为80%，工作质量高，是生产工艺加热 设备最理想的疏水阀。
蒸汽疏水阀工作原理图
蒸汽疏水阀工作原理图
蒸汽疏水阀是一种用于排除管道中的凝结水和冷凝物的装置。
它可以防止凝结水和冷凝物积聚在管道中，避免管道堵塞和损坏。
蒸汽疏水阀的工作原理如下：
1. 自动关闭阀门：当管道中的凝结水和冷凝物积聚到一定程度时，会产生一定的压力。
蒸汽疏水阀内部的温度敏感元件会感应到这一压力变化，从而使阀门自动关闭。
这个过程能够确保凝结水和冷凝物无法再进入管道。
2. 排除凝结水：当蒸汽疏水阀关闭后，其中的凝结水和冷凝物会被积聚在阀门下方的集水器中。
集水器的设计可以分离凝结水和蒸汽，确保管道中只有干燥的蒸汽通过。
3. 自动排除凝结水：当集水器中的凝结水积聚到一定程度时，会产生一定的液位压力。
蒸汽疏水阀内部的浮球装置会感应到这一液位压力的变化，并通过浮球驱动排水阀门的开启。
这个过程能够自动、周期性地将凝结水排除出阀体。
总的来说，蒸汽疏水阀通过自动控制阀门的开闭和排水阀门的开启来实现凝结水和冷凝物的排除，从而保证管道的正常运行。
蒸汽疏水泵工作原理
蒸汽疏水泵工作原理
蒸汽疏水泵又称为疏水器，它的主要作用是排除管道中的凝结水和空气，以保证管道的顺畅。
其工作原理如下：
1.利用浮球原理。
在泵内置有一浮球，凝结水和空气在进入泵体后，通过浮球的浮力作用，使得阀门打开而从泵体中排出。
当凝结水和空气排出后，由于浮球的重力，阀门会自动关闭。
2.利用热胀冷缩原理。
蒸汽疏水泵还是利用了热胀冷缩原理，当蒸汽进入管道，管道内的温度升高，水蒸气转化为水滴凝聚在管道中，形成凝结水，此时它们在管道中下沉，最终被蒸汽疏水泵排出。
3.利用重力原理。
蒸汽疏水泵还采用了重力原理，其阀门内设有水封，当管道中的凝结水和空气进入阀门时，在水封的作用下，水和气体分离，并沉淀在阀门底部的集水腔内，从而实现了凝结水和空气的排除。
蒸汽疏水的作用及原理
蒸汽疏水的作用及原理

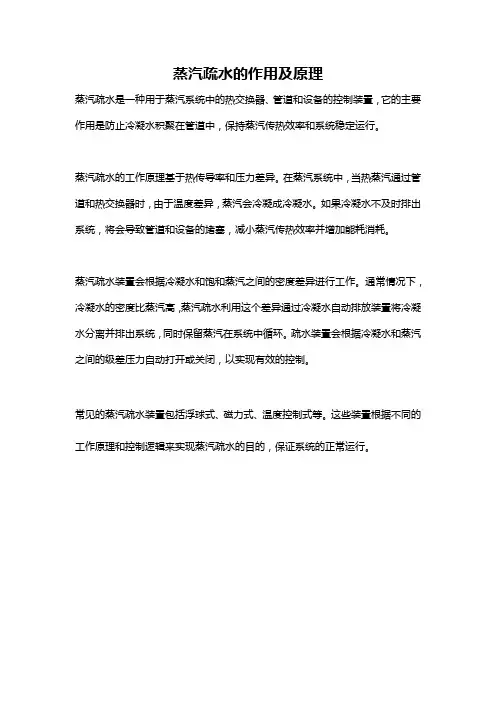

蒸汽疏水是一种用于蒸汽系统中的热交换器、管道和设备的控制装置，它的主要作用是防止冷凝水积聚在管道中，保持蒸汽传热效率和系统稳定运行。
蒸汽疏水的工作原理基于热传导率和压力差异。
在蒸汽系统中，当热蒸汽通过管道和热交换器时，由于温度差异，蒸汽会冷凝成冷凝水。
如果冷凝水不及时排出系统，将会导致管道和设备的堵塞，减小蒸汽传热效率并增加能耗消耗。
蒸汽疏水装置会根据冷凝水和饱和蒸汽之间的密度差异进行工作。
通常情况下，冷凝水的密度比蒸汽高，蒸汽疏水利用这个差异通过冷凝水自动排放装置将冷凝水分离并排出系统，同时保留蒸汽在系统中循环。
疏水装置会根据冷凝水和蒸汽之间的级差压力自动打开或关闭，以实现有效的控制。
常见的蒸汽疏水装置包括浮球式、磁力式、温度控制式等。
这些装置根据不同的工作原理和控制逻辑来实现蒸汽疏水的目的，保证系统的正常运行。
图解蒸汽疏水器原理演示文稿
重新落回: 新的浮球位置.
浮球疏水器的选用
排放蒸汽主管
伴热管线
机械式疏水阀总结
耐水锤. 及时排放 连续排放. 空气排放. 寿命长. 密封好. 内置过滤网.
?
?
?
Miyawaki疏水阀（with SCCV系统）
耐水锤. 及时排放 连续排放. 空气排放. 寿命长. 密封好. 内置过滤网.
排放 空气
蒸汽疏水器的作用
在起动时
排放 冷凝水
蒸汽疏水器的作用
留住蒸汽
蒸汽疏水器的作用
排放冷凝水
蒸汽疏水器的作用
留住蒸汽
蒸汽疏水器的选用
蒸汽疏水器的选用
排放蒸汽主管的冷凝水
蒸汽 疏水器
蒸汽疏水器的选用
排放换热设备中冷凝水
介质
蒸汽疏水器的选用
伴热管线
蒸汽疏水器的选用
伴热管线
蒸汽疏水器的选用
常见的杠杆浮球式疏水器
冷凝水
空气排放阀 关闭
常见的杠杆浮球式疏水器
冷凝水
浮球上升
阀打开
常见的杠杆浮球式疏水器
蒸汽
不再流动
阀关闭
浮球下落
常见的杠杆浮球式疏水器
根据冷凝水的量自动调节
杠杆浮球的优点
在蒸汽饱和温度下工作. 能根据冷凝水负荷的变化自动调节. 快速排放空气.
杠杆浮球的缺点.
断裂
集中磨损
Miyawaki X元件系列
• 故障开. • 密封好. • 寿命长. • 可更换膜盒. • 硬化内件. • 内置过滤网. • 耐过热.
机械式蒸汽疏水器
机械式疏水器
倒吊桶式. 浮球式.
倒吊桶式
阀 入口
排放 孔
蒸汽疏水阀工作原理
蒸汽疏水阀工作原理
蒸汽疏水阀是一种用于控制蒸汽系统中的过热水蒸汽排出的装置。
其工作原理基于密度差异和热胀冷缩的特性。
蒸汽疏水阀主要由阀体和阀芯两部分组成。
当蒸汽进入疏水阀时，由于蒸汽的高温高压特性，热胀冷缩效应会导致阀芯内外的密度差异。
阀芯上部和下部分别装有金属片，而金属片与疏水阀的阀座紧密贴合。
当蒸汽温度较高时，阀芯上部的金属片受热膨胀，密度减小，与阀座分离形成微小的间隙，从而使蒸汽能够通过阀座排出。
而阀芯下部的金属片由于温度较低，密度保持较高，能够有效地封闭阀座，阻止蒸汽的逆流。
当蒸汽温度下降时，阀芯上部的金属片由于热缩变小，重新与阀座紧密接触，阻止了冷凝水的回流。
同时，阀芯下部的金属片也会收缩，使阀座关闭更加牢固，最大限度地避免蒸汽泄漏。
通过这种方式，蒸汽疏水阀能够根据蒸汽温度的变化，在保证正常工作压力下，自动排出过热水蒸汽和冷凝水。
这有助于维护蒸汽系统的安全运行和稳定工作。
蒸汽疏水器基础知识PPT.
在北美洲拒绝应聘者常采用直截了当的方式。因为失败认为是成功必经之路。但是，在日本，回绝信措辞就需要委婉，以免冒犯失意 的应聘者。
冷凝水排放
2.疏水器分类及工作原理
❖ 疏水器要能“识别”蒸汽和凝结水，才能起 到排水阻汽作用。“识别” 蒸汽和凝结水 基于三个原理：相变、温度差和密度差。于 是就根据三个原理制造出三种类型的疏水阀 ：分类为热动力型、热静力型、机械型。
6 在室外遇到地震怎么办？
疏水器设有调整螺栓，可根 通过续面试，你需要判断哪个应聘者是某岗位的合适人选。充分利用由所有面试获得的信息，将应聘者进行比较。可以考虑让应聘者
做一件实际的工作，检测他们的相关技能。
据需要调节使用温度，一般 首先应明确单位的目标是否有过变化？为了适应这种变化该工作是否作过调整？询问其他部门对该工作的期望，这些期望是否都得到
热动力疏水器优点
❖ 1.简单的工作原理，性能可靠 ❖ 2.没有冷凝水的聚集 ❖ 3.防过热水锤和震动 ❖ 4.碟片工作时发出声音，判断疏水器性能 ❖ 5.排量大，可排过热、高压蒸汽
热动力疏水器缺点
❖ 1.起机若有大量空气通过，易气锁 ❖ 2.过低进口压力和过高背压使之失灵 ❖ 3.寿命短，在低温下易坏 ❖ 4.动作频繁，损耗大
疏水器种类
热动力式 热静力式
机械式
热动力疏水器
❖ 这类疏水阀根据相变原理，靠蒸汽和凝结水 通过时的流速和体积变化的不同热力学原理 ，使阀片上下产生不同压差，驱动阀片开关 阀门。特点：因热动力式疏水阀的工作动力 来源于蒸汽，所以蒸汽浪费比较大；结构简 单、耐水击、最大背压率为50%，有噪音， 阀片工作频繁，使用寿命短。
1.疏水器的诞生背景及功用
❖ 水击是管道瞬变流动中的一种压力波，使压 力产生突然的跃升或下降，以波速向整个系 统传播，这种现象称为水击。
