电缆桥架接地的施工要求正式样本

电缆桥架接地的施工要求范本

电缆桥架接地的施工要求范本第一章总则第一条为保障电缆桥架的安全运行，确保系统的可靠性，合理进行接地施工。

第二条接地施工应符合国家相关建设标准、规范以及安全管理规定。

第三条各施工单位在接地施工中，应遵循“安全第一、预防为主、综合治理”的原则。

第四条施工单位应制定合理的接地施工方案，明确施工工序、方法和质量要求，确保接地施工安全可靠。

第五条施工单位应配备专业人员，负责接地施工过程的指导、监督和检验工作。

第六条施工单位应建立施工档案，保留施工过程的图纸、记录和关键材料的检测报告等。

第七条接地施工过程中，施工单位应按照施工方案的要求进行监督和检查，确保施工质量。

第八条施工单位应与相关部门和业主单位密切配合，做好接地施工的交底和安全防护工作。

第二章施工准备第九条施工单位应按照规定的工期、质量要求、安全措施和施工方案，确定项目组织架构和施工人员。

第十条施工单位应在施工前检查接地施工所需的材料、设备和工具，并保证其质量和完好性。

第十一条施工单位应对施工区域进行勘察和测量，确定接地构筑物的位置和尺寸，并编制详细的施工图纸。

第十二条施工单位应与业主单位协商确定接地施工的时间和区域范围，确保施工的顺利进行。

第十三条施工单位应制定必要的安全防护措施，对施工现场进行标识和划定，确保工地安全。

第三章施工过程第十四条施工单位应按照施工方案，合理安排施工工序和施工人员，并严格按照质量要求进行施工。

第十五条施工单位应保证接地材料的质量，按照规定的要求进行检测和验收。

第十六条施工单位应确保施工现场的整洁和安全，合理使用设备和工具，做好施工现场的防火防爆工作。

第十七条施工单位应保持施工现场的通畅，确保施工材料的运输和使用顺利进行。

第十八条施工单位应制定施工方案的详细记录，包括施工工序、施工人员、施工材料等内容。

第十九条施工单位应保留施工过程中的照片和视频等证据，以备工程验收和纠纷处理。

第四章施工验收第二十条施工单位应按照施工方案的要求进行工程验收和质量检验，并填写施工验收表格。

电缆桥架接地的施工要求正式版

电缆桥架接地的施工要求正式版第一部分：前期准备1.接地设计：在施工前，根据电缆桥架系统的规模和用途，制定接地设计方案，并根据设计方案准备所需的材料和工具。

2.接地材料：接地采用黄、绿相间标示的铜导线，导线规格应符合国家标准，并具备良好的导电性能和防腐蚀能力。

3.施工工具：准备好铜导线剪刀、剥线钳、扁平螺丝刀、电焊机、接地测试仪等施工工具。

第二部分：施工步骤1.检查电缆桥架：施工前需检查电缆桥架系统是否完好无损，确保能正常进行接地施工。

2.剥皮排线：根据设计方案，在电缆桥架上选择合适的位置进行接地线的铺设。

使用剥线钳将电缆桥架上的绝缘层剥离，露出金属表面。

3.铺设接地线：将铜导线沿电缆桥架的走向进行铺设，保持导线与桥架紧密接触，避免出现松动或断裂的情况。

4.连接接地线：将铺设好的导线连接至电缆桥架的金属支撑或地线引下线，采用电焊连接或螺丝固定的方式，确保接地线与桥架之间形成良好的导电连接。

5.接地测试：接地线铺设完毕后，使用接地测试仪进行接地测试，测试结果应符合国家相关标准要求，并记录测试数据供后续参考。

6.标识接地线：在接地线上使用黄绿色标识绕绕封，以示警示和标识作用，便于日常运维和维护管理。

第三部分：施工验收1.工程验收：施工完成后，由专业验收人员进行工程验收，检查施工质量是否符合设计要求和国家相关标准，评估接地系统的安全性和合格性。

2.缺陷整改：如发现接地线铺设不规范、连接不牢固等质量问题，需及时整改，确保接地系统的可靠性和稳定性。

3.修补记录：对于整改过程中的具体情况，应及时记录，并在修补后进行再次验收，在质量合格后方可进行交付使用。

4.施工档案：将施工记录、验收记录、测试报告等相关资料整理成档案，存档备查，以备将来的维护和管理参考。

总结：电缆桥架接地的施工要求主要包括前期准备、施工步骤和施工验收三个部分。

在施工前需要制定接地设计方案，并准备好所需的材料和工具。

施工过程中要注意铺设和连接接地线的质量，以及进行接地测试和标识工作。

电缆桥架接地的施工要求

电缆桥架接地的施工要求电缆桥架接地是电缆系统中非常重要的一环，其施工要求直接关系到电缆系统的安全和稳定运行。

下面是电缆桥架接地的施工要求：1. 设计方案：施工前，应制定详细的设计方案，包括接地电阻的计算和选择适当的接地方式。

根据不同场所的环境和电流负载情况，选择合适的接地方法，如通过接地板、接地极或接地线等。

2. 施工材料：选择符合国家标准和规范的施工材料。

接地线材料应具有良好的导电性能、耐腐蚀性和耐久性。

接地线的截面积应满足电流和接地电阻的要求。

3. 电缆桥架的接地：电缆桥架的接地应保持良好的接触。

接地线应与电缆桥架的接地部分紧密接触，确保电流能够顺利流入地下。

4. 接地电阻测试：施工完成后，应进行接地电阻测试。

测试前需要确保施工工艺正确无误并符合施工要求。

接地电阻的测试方法和标准应符合国家标准。

5. 接地装置的标识和保护：接地装置应有明确的标识，以便于维护和检修。

接地装置应保护良好，防止破坏和错误操作。

6. 接地处的处理：接地处周围应清理干净，并进行适当的防腐处理，以防止腐蚀和污染。

7. 安全措施：施工过程中需要采取必要的安全措施，如佩戴防静电服、绝缘手套等。

同时要确保施工人员具备相关的电气知识和技能，能够正确操作和施工。

8. 监理检验：电缆桥架接地施工完成后，应有专业监理人员进行现场检验和验收。

根据国家相关规范和标准，对接地装置的接地电阻、接地线的固定情况和接地材料的质量等进行检测。

9. 施工记录：施工过程中应做好详细的施工记录，包括设计方案、材料采购清单、施工记录和验收报告等。

这对于日后的维护和后期改造具有重要的参考价值。

总之，电缆桥架接地的施工要求非常重要，需要严格按照设计方案和安全规范进行操作。

通过合理的施工过程，能够确保接地装置的稳定性和可靠性，为电缆系统的正常运行提供保障。

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

注:符号△注:符号“○”表示推荐防腐类别。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

电缆桥架30米做接地规范

电缆桥架30米做接地规范篇一：电缆桥架接地规范电缆桥架接地标准你做到了吗？电缆桥架是电气光缆裸露在外的部分，虽然线路外部有绝缘层防护，但是由于电气光缆均是导电线路，因此必须接地形成一个完好的电气连通才算安全可靠。

而金属电缆桥架在生产时没有做出专业的接地螺栓，因此在施工的时候只能利用其连接板上的螺栓来连接固定跨接接地线。

电缆桥架及其连接板涂有防腐涂层，若跨接连接处的绝缘防腐涂层不清除干净，将不能形成良好的电气连接，其接触电阻不能满足要求，将会影响到电缆桥架跨接接地线的可靠连接和接地质量。

《验收规范》曾规定：电缆桥架及其支架接地连接可靠，其全长应不少于2处与接地(PE)干线相连接; 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，其最小允许截面应不小于4平方毫米; 镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端应不少于2个有防松螺帽或防松垫圈的螺栓连接固定。

这是在接地施工时最低的要求，目前大多数施工人员都是依据这个标准进行施工操作。

但是熟悉工程的人都知道，只按照最低限度来接地操作是完全不够的，在具体施工中依旧存在很多接地问题：1、电缆桥架全长不大于30m的，应有不少于2处与接地干线相连接，但施工中往往只做到1处与接地干线相连接，其末端应与接地干线相连接的要求常常被忽视; 全长大于30m的，由于设计未注明电缆桥架与接地干线相连接的施工要求和具体连接位置，施工中通常至多2处与接地干线相连接，未能做到每隔20～30m增加1处与接地干线相连接。

2、电缆桥架跨接接地线截面由于设计不明确，施工中往往只按规范规定的最小允许截面4平方毫米(铜质)选择，使其截面可能不满足要求，存在接地安全隐患。

3、对于非镀锌电缆桥架，不少产品本体上没有设置专用的接地螺栓，在施工中，往往利用连接板的螺栓，在连接板处对跨接接地线进行连接固定。

由于连接板涂有绝缘的防腐涂层，可能使跨接接地线与电缆桥架的金属本体之间不能形成可靠的电气连通，而此时跨接地线连接又是串接连接，当出现连接板松动、脱开等现象时，将会造成跨接接地线连接不牢，甚至断开，使得电缆桥架失去接地，存在接地安全隐患。

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

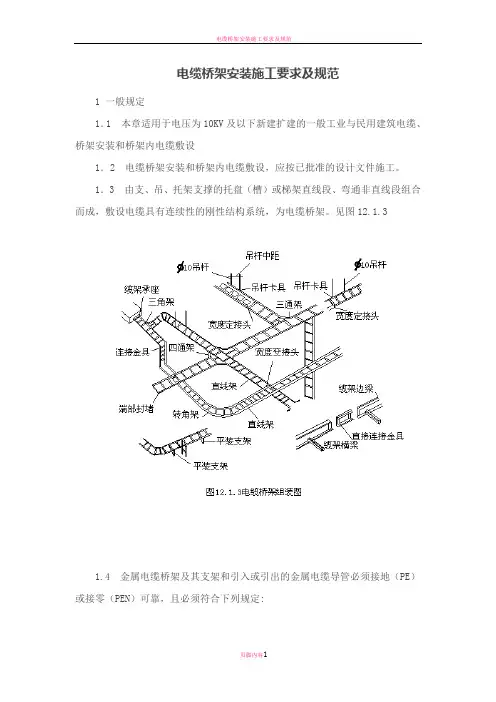

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架接地的施工要求

电缆桥架接地的施工要求在现代社会中，电力设施建设已成为不可避免的发展趋势。

电缆桥架作为不可或缺的电缆支架，其安装技术日渐成熟。

然而，电缆桥架的安装不仅仅是对桥架本身的施工，还需要对桥架的接地进行注意和实施。

这篇文章将介绍电缆桥架接地的施工要求。

一、什么是电缆桥架接地？电缆桥架接地是指在电缆桥架安装的过程中，将电缆桥架连接到建筑物或地下的实体接地系统，以达到除静电干扰外的安全用电要求的过程。

电缆桥架的接地需要重视，以保证设备及人员的安全。

二、电缆桥架接地的施工要求2.1 接地方法常见的电缆桥架接地方法有以下几种：•直接接地：将电缆桥架的主体和地面接触。

•并联接地：在电缆桥架主体接地的基础上，额外接地。

•独立接地：独立接地电缆桥架，单独布置接地设施。

•接地网接地：将电缆桥架接地系统接入建筑楼层接地网中。

接地方法的选择应根据工程实际情况、环境条件和设计标准等因素进行综合考虑。

2.2 接地电阻大致计算根据国家标准《建筑电气设计规范》的要求，单根电缆桥架的接地电阻不应大于4Ω，整个桥架的接地电阻不应大于2Ω。

接地电阻的大小受到以下因素的影响：•土壤的电阻率。

•接地电极材料和形式。

•接地电极的数量和布置方式。

施工人员应根据具体工程情况和设计要求，合理选择接地电极数量和布置方式，确保接地电阻符合国家标准要求。

2.3 接地系统的施工接地系统的施工应遵循以下要求：•接地电极应该完整，不得破损或变形。

•接地电极应安装在电缆桥架距离较近的位置。

•在接地电极杆周围挖掘接地电极井，并在井底垫上混凝土块。

•电缆桥架接线孔应预留，接地导线应埋在混凝土块中。

•接地线采用黄绿色标准颜色。

2.4 电缆桥架防腐措施电缆桥架的久处于恶劣环境下，长时间的使用，容易被海水、雨水或者潮气侵蚀，使其发生电氧化，导致桥架接地的失效。

因此，在施工过程中，必须对电缆桥架采取防腐措施，在防腐之前，需先对其进行清洗外表面，如有生锈现象应进行处理。

2.5 接地系统施工验收接地系统的施工结束后，应由建筑方、设计方和监理方共同进行验收，验收内容应涵盖以下几个方面：•接地系统是否符合设计及标准要求？•接地系统接地电阻是否符合规定？•接地系统材料安装质量是否合格？•接地系统施工是否符合设计要求？验收合格后，建筑方、设计方和监理方应签字确认，并且应出具检测报告，并加盖验收章。

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范.电缆桥架安装施工规范本章适用于10KV及以下电压的一般工业和民用建筑电缆、桥架的安装和电缆敷设。

施工应按照已批准的设计文件进行。

电缆桥架是由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统。

金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1.金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

在有防火要求的场所，应采取防火隔离措施。

施工准备施工前应按照已批准的施工组织设计（施工方案）进行技术、安全交底，并准备施工执行工艺标准、图集、规范等。

在电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

根据施工图或施工所用电缆应作好电缆牵引力的计算。

电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.电缆桥架的各种规格直线段、弯通、附件以及支、吊架立柱和型钢都应该有产品合格证。

桥架的内外表面应该光滑平整，没有棱角或刺，不应该有任何扭曲或翘边的变形。

3.在订货或制作电缆桥架时，应该按照设计要求进行，并且要反复校核以避免造成浪费。

4.安装电缆桥架时，需要根据需要屏蔽电气干扰的电缆回路，以及在腐蚀场所或易燃粉尘场所使用无盖无孔封闭型托盘。

在需要根据实际情况选择场所时，可以使用组装式托盘或有孔托盘和梯架。

在容易积灰或需要遮盖的户外场所，应该使用带盖板的托盘。

当低压电力电缆和控制电缆共用同一托盘或梯架时，应该选择中间有隔板的托盘或梯架。

电缆桥架安装施工要求及规范2018

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

桥架跨接线规范

桥架跨接线规范桥架接地线安装规范：金属电缆桥架及其支架全长应不少于2处与接地或接零干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线。

电缆桥架系指电缆梯架、电缆托盘及金属线槽。

电缆桥架施工要求。

1、金属电缆桥架及其支架全长应不少于2处与接地(pe)或接零（pen）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最轻容许截面积不大于4mm2；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架系指电缆梯架、电缆纸盒及金属线槽。

电缆桥架主要有钢制、铝合金制及不锈钢制等。

钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。

电缆桥架的加装主要存有沿顶板加装、沿墙水平和横向加装、沿竖井加装、沿地面加装、沿电缆沟及管道支架加装等。

加装所用支(吊)架可以采用成品或自造。

支(吊)架的紧固方式主要存有预埋铁件上冲压、膨胀螺栓紧固等。

吊装金属线槽主要用于室内灯具安装时使用。

电缆桥架施工时必须按已核准的设计展开，通常建议如下。

1.金属线槽布线(1) 金属线槽布线通常适用于于正常环境的室内潮湿和难于受到机械受损的场所明敷，但对金属线槽存有轻微锈蚀的场所不应当使用。

(2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。

同一路径无防干扰要求的线路，可敷设于同一金属线槽内。

线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。

控制、信号或与其相类似的线路，电线或电缆的总截面不应超过线槽内截面的50%，电线或电缆根数不限。

(3) 金属线槽横向或弯曲加装时，应当采取措施避免电线或电缆在线槽内移动。

(4) 由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。

电线或电缆在引出部分不得遭受损伤。

电缆桥架接地要求及国家标准

电缆桥架接地要求及国家标准《GB 50303-2015 建筑电气工程施工质量验收规范》11 梯架、托盘和槽盒安装11.1 主控项目（强制条文，必须严格执行）11.1.1金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定:1、梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接;全长大于30m时，每隔20m~30m应增加一个连接点。

起始端和终点端均应可靠接地。

2、非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3、镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

《T/CECS 31-2017 钢制电缆桥架工程技术规程》4.8接地4.8.1 钢制电缆桥架系统的起始端和终端应与建筑物接地装置可靠连接，全长大于30m 时，每隔20m〜30m应增加一个接地连接点。

4.8.2 在伸缩缝或连续铰链连接处应采用铜软导线或编织铜线连接，其截面积不应小于16mm24.8.3 钢制电缆桥架在岀入建筑物时，应就近与总等电位接地装置进行联结。

GB50169-2016《电气装置安装工程接地装置施工及验收规范》3.0.4 电气装置的下列金属部分，均必须接地：(强制条文，必须严格执行)7 电缆桥架、支架和井架。

GB51348-2019《民用建筑电气设计标准》8.5 电缆桥架布线8.5.18 金属电缆桥架应与保护联结导体可靠连接，且全长不应少于2处接地。

高分子合金电缆桥架、玻璃钢桥架可不接地GB50606-2010 《智能建筑工程施工规范》13.2 设备安装13.2.1 桥架、管线敷设除应执行现行国家标准《火灾自动报警系统施工及验收规范》GB 50166—2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：3 桥架、金属线管应作保护接地。

4.5 质量控制4.5.1 主控项目应符合下列规定：4 桥架、线管及接线盒应可靠接地；当采用联合接地时，接地电阻不应大于1ΩGB50168-2018《电气装置安装工程电缆线路施工及验收标准》5.2电缆支架的配制与安装5.2.10 本条文为强制性条文，必须严格执行。

电缆桥架接地的施工要求范文（二篇）

电缆桥架接地的施工要求范文1.引言在电力系统中，接地是一个重要的安全措施，通过有效的接地，可以保护人身安全，减少电气设备损坏，并提高系统的可靠性和稳定性。

在电缆桥架系统中，接地的施工要求尤为重要，本文将对电缆桥架接地的施工要求进行详细阐述。

2.电缆桥架接地施工要求2.1 接地电阻要求电缆桥架的接地电阻是衡量接地效果的重要指标，一般要求接地电阻不应大于电阻标准规定的范围。

在施工过程中，需要采取以下措施来保证接地电阻的符合要求：a.选择合适的接地位置：接地电阻的大小与接地位置有关，应选择土壤湿度较高的地方进行接地。

b.增大接地面积：可以通过增大接地体的面积来降低接地电阻，可以采用扩大接地体的尺寸或者增加接地体的数量来实现。

c.保持接地体的良好接触：在安装接地体的过程中，需要确保接地体与土壤的良好接触，避免接地体与土壤之间存在空隙或者导电材料受损的情况。

2.2 接地材料要求接地材料的选择对接地效果有着重要的影响。

在电缆桥架接地的施工中，应该选择导电性能良好、耐腐蚀性能好的接地材料，以保证接地系统的长期稳定性。

常用的接地材料有铜材料和铝材料，可以根据实际情况选择合适的材料配合使用。

在选择接地材料时，还需要考虑其安装和维护的便利性，尽量避免使用易损坏或难以更换的材料。

2.3 接地系统的连接要求接地系统中各个部分之间的连接要求严格，必须保证电缆桥架与其他接地设备之间的连接牢固可靠。

在施工过程中，应注意以下事项：a.接地体的连接：接地体之间的连接采用焊接、螺栓连接等方式，连接点应该紧固稳定，确保接触良好。

b.接地体与设备的连接：电缆桥架必须与其他接地设备（如接地极、接地网等）进行连接，连接处应采用可靠的导电材料，并保证接触面积大，接触面之间应当去除氧化物和污物，确保良好的接触导通。

c.接地导线的选择：接地导线应选择截面积合适的铜材料或铝材料，导线长度尽量短，接地导线的加长端应采用补偿导线进行连接，以减小对地阻抗的影响。

电缆桥架接地的施工要求范文

电缆桥架接地的施工要求范文一、施工前的准备工作在进行电缆桥架接地的施工之前，需要先进行一系列的准备工作，以保证施工顺利进行。

具体的准备工作如下：1. 准备材料与工具：准备好所需的接地材料，包括接地线、接地排、连接器等，并确保其质量合格；同时准备好必要的工具，如电动钢筋切割机、电焊机等。

2. 了解施工图纸：认真阅读施工图纸，理解所需施工的位置、数量、尺寸等要求，并与设计人员进行沟通，确保了解施工要求。

3. 安全防护：在施工现场设置安全警示线，确保施工区域不受外界人员的干扰；同时配置必要的安全防护用品，如安全帽、安全鞋、防尘口罩等。

4. 检查工具设备：对所需的工具设备进行检查，确保其正常运转和安全可靠。

二、施工步骤及要求1. 清理施工区域在进行电缆桥架接地的施工之前，需要先对施工区域进行清理，清除杂物和障碍物，并将施工区域划定出来，确保施工空间的整洁和明确。

2. 固定桥架支架根据施工图纸要求，固定电缆桥架支架，确保其位置准确、牢固可靠，并保持水平、垂直度的要求。

3. 切割和焊接根据所需长度和尺寸，使用电动钢筋切割机对接地线进行切割；切割后，使用电焊机对接地线与接地排进行焊接，确保焊接牢固和导电性能良好。

4. 安装接地线根据施工图纸的位置要求，将切割焊接好的接地线安装在电缆桥架上，确保接地线与电缆桥架的接触良好，并且要求接地线与电缆桥架的接触面积要大，以提高接地效果。

5. 进行接地测试在完成接地线的安装后，使用电阻测试仪对接地线进行测试，确保接地电阻符合规定要求，并记录测试结果。

6. 完善细节工作在接地线安装完成后，需要对接地线进行收尾工作，包括对焊接点进行防腐处理，用绝缘胶带进行绝缘包裹等，确保接地线不受外界环境影响，并且保持干燥、清洁的状态。

三、施工注意事项1. 施工现场要求严禁吸烟，杜绝明火施工，以防止火灾事故的发生。

2. 施工期间要加强对施工现场的管控，确保施工区域不受外界人员干扰，以保证工作安全。

电缆桥架接地的施工要求

电缆桥架接地的施工要求电缆桥架是一种用于布设电缆的金属支架，它通常用于工业、建筑和通信设施中。

接地是电缆桥架施工中的一个重要环节，它是为了保证电缆系统的安全稳定运行而必需的。

下面是电缆桥架接地的施工要求。

1. 接地点的选择：接地点应选择设置在电缆桥架的低点或易积水点，有利于可靠接地。

同时，接地点应远离任何电源、通信设备以及其他可能产生干扰的设备。

2. 接地导体的选择：接地导体通常采用铜排、镀锡铜丝或黄铜杆作为导体材料，确保电气接触良好。

此外，接地导体应符合国家或地方的相关规范和标准。

3. 接地导体的安装：接地导体应正确接地并紧固在电缆桥架上。

导体的固定方法可以包括螺栓紧固、焊接或牢固的接地夹。

在安装接地导体之前，应先清理电缆桥架上的油漆、涂层或其它杂质，以确保良好的接地。

4. 接地导体的连接：接地导体之间的连接应采用压接连接器或焊接连接进行。

连接点应牢固可靠，能够承受电流和电力负荷，避免接地导体的松脱。

5. 接地电阻的测量：在接地施工结束后，应进行接地电阻的测量。

通常采用电阻测试仪或地电阻测试仪进行测量。

接地电阻的测量应符合国家或地方的相关规范和标准要求，并记录测量结果。

6. 接地系统的维护：接地系统应定期检查和维护，以确保其良好的接地状态。

维护工作可以包括清理接地导体表面的污物和氧化物，检查和更换松脱或损坏的连接器，以及修复和补强接地导体的固定和连接点。

7. 安全操作：在进行电缆桥架接地施工时，必须遵守相关的安全操作规定。

施工人员应佩戴合适的安全装备，并确保工具和设备的安全使用。

此外，必须注意防止火花和电弧造成的火灾和爆炸危险。

8. 环境保护：在进行电缆桥架接地施工时，必须合理使用和处置各类材料和废料。

施工现场应保持清洁，避免对周围环境造成污染。

对于特殊情况下可能遇到的环境保护问题，应根据实际情况制定相应的应对措施。

总之，电缆桥架接地的施工要求是确保接地系统的可靠性和功能的关键。

通过正确选择接地点、采用合适的接地导体、正确安装和连接导体、进行接地电阻测量、定期维护接地系统，可以有效避免电缆桥架接地故障，提高系统的安全性和可靠性。

电缆桥架接地规范

电缆桥架接地标准你做到了吗？电缆桥架是电气光缆裸露在外的部分，虽然线路外部有绝缘层防护，但是由于电气光缆均是导电线路，因此必须接地形成一个完好的电气连通才算安全可靠。

而金属电缆桥架在生产时没有做出专业的接地螺栓，因此在施工的时候只能利用其连接板上的螺栓来连接固定跨接接地线。

电缆桥架及其连接板涂有防腐涂层，若跨接连接处的绝缘防腐涂层不清除干净，将不能形成良好的电气连接，其接触电阻不能满足要求，将会影响到电缆桥架跨接接地线的可靠连接和接地质量。

《验收规范》曾规定：电缆桥架及其支架接地连接可靠，其全长应不少于2处与接地(PE)干线相连接; 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，其最小允许截面应不小于4平方毫米; 镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端应不少于2个有防松螺帽或防松垫圈的螺栓连接固定。

这是在接地施工时最低的要求，目前大多数施工人员都是依据这个标准进行施工操作。

但是熟悉工程的人都知道，只按照最低限度来接地操作是完全不够的，在具体施工中依旧存在很多接地问题：1、电缆桥架全长不大于30m的，应有不少于2处与接地干线相连接，但施工中往往只做到1处与接地干线相连接，其末端应与接地干线相连接的要求常常被忽视; 全长大于30m的，由于设计未注明电缆桥架与接地干线相连接的施工要求和具体连接位置，施工中通常至多2处与接地干线相连接，未能做到每隔20～30m增加1处与接地干线相连接。

2、电缆桥架跨接接地线截面由于设计不明确，施工中往往只按规范规定的最小允许截面4平方毫米(铜质)选择，使其截面可能不满足要求，存在接地安全隐患。

3、对于非镀锌电缆桥架，不少产品本体上没有设置专用的接地螺栓，在施工中，往往利用连接板的螺栓，在连接板处对跨接接地线进行连接固定。

由于连接板涂有绝缘的防腐涂层，可能使跨接接地线与电缆桥架的金属本体之间不能形成可靠的电气连通，而此时跨接地线连接又是串接连接，当出现连接板松动、脱开等现象时，将会造成跨接接地线连接不牢，甚至断开，使得电缆桥架失去接地，存在接地安全隐患。

电缆桥架接地的施工要求(三篇)

电缆桥架接地的施工要求1、电缆桥架的跨接材料应按设计要求施工。

若设计没有具体要求，可按以下要求。

a.镀锌电缆桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体，在连接板两端的两只连接螺栓上加镀锌弹簧垫圈。

b.涂漆和喷塑及喷涂其它绝缘物的桥架，应采用软铜线跨接。

跨接用的螺栓应镀锌，跨接导线端子与桥架接触处，既要清除绝缘涂层，还要涂防锈导电膏。

或委托制造厂在桥架上焊铜垫圈，保证电缆桥架之间跨接可靠。

c.桥架经过建筑物变形缝和直线段超过30m，设补偿装置处，桥架间断两端应用软铜导线跨接，并留有伸缩余量。

2、若设计要求把桥架作为接地干线的一部分，则要求遵守电缆桥架安装规范在接头处的连接电阻不应大于0.00033。

若利用桥架连接板达不到这个要求，即使是镀锌桥架，也应用符合设计要求的软铜导线跨接。

3、电缆桥架从始端到终端，至少有一处与接地干线可靠连接。

或始终端与PE电缆桥架接地的施工要求（二）电缆桥架接地施工要求是为了确保电缆桥架与大地之间的接地能够有效进行，保证电力系统的安全运行，防止意外事故的发生。

下面是关于电缆桥架接地施工要求的详细介绍。

1. 施工前准备：(a) 电缆桥架的接地施工需要在施工前进行相应的设计和规划，确保接地系统的可靠性和有效性。

(b) 确定电缆桥架接地点的位置，通常要求接地电阻小于10Ω。

(c) 准备好所需的电缆、电缆桥架接地器材及相关工具等。

2. 材料和设备：(a) 选择符合国家标准要求的电缆和电缆桥架，确保其质量可靠。

(b) 使用符合规范要求的电缆桥架接地器材，包括接地导线、接地夹、接地母线等。

(c) 确保施工中的相关设备齐全且正常工作。

3. 施工操作：(a) 施工现场要保持清洁整洁，避免杂物干扰施工工艺。

(b) 根据设计要求，进行相应的测量和标记，确定电缆桥架的安装位置。

(c) 进行电缆桥架的安装和固定，确保桥架的稳固可靠。

(d) 安装电缆接地夹，连接电缆桥架与大地。

(e) 按照要求进行电缆接地系统的布线和连接工作，确保连接牢固。

电缆桥架接地线规范

电缆桥架接地线规范
接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。

由于镀锌电缆桥架属于金属材质带有一定的导电性，为了防止电缆通电时漏电或者其他原因导致电流在镀锌桥架上流通造成安全隐患，通常都会在桥架上安装接地线（如下图）
根据GB50303-2015《建筑电气工程施工质量验收规范》第11.1.1规定电缆桥架接地线规范如如下：
∙电缆桥架和支架全场不能少于2处于接地或接零干线相连接
∙非镀锌桥架之间跨接铜芯接地线，且接地线的横截面积应符合设计要求。

∙镀锌电缆桥架的连接板两端不跨接接地线时，但是连接板两端不少于2个防松螺帽或者防松垫圈的连接固定螺栓。
