几种常见气体灭火系统的比较分析示范文本
几种气体灭火装置对比表
备注
S型气溶胶灭火系统的特点：
特点1：气体系统中唯一的自主知识产权
国家三项发明专利。
特点2：灭火剂用量少
气溶胶灭火剂用量一般为100g/m³左右，而其他气体灭火剂用量为300-1000g/m³。如：哈龙1301为330g/m³、七氟丙烷为530g/m ³。
特点3：节省重量及空间
气溶胶灭火系统由于是固体常压存放,体积和重量大大减轻，其重量只有惰性气体的1/40,空间占用只有其1/15。
特点4：环境友好
气溶胶灭火剂不含大气臭氧层损害物质，其ODP、GWP值为零，是目前理想的哈龙替代物。
特点5：安装简便、免维护
气溶胶灭火系统与其他气体安装相比安装只须一些导线的连接，所以安装极其方便容易，可节省工时1/3以上.由于无高压容器、阀门、喷头等，几乎免维护。
特点6：安全、无毒
气溶胶灭火剂中气相含有氮气，少量二氧化碳，少量固相中含有金属碳酸盐,氧化物，均为无毒物质。
特点7：节约成本
由于气溶胶灭火系统重量轻，占用空间小，安装简单，常压储存以及几乎可以忽略的维护费用，使其在气体消防产品中具有最低的成本。
S型气溶胶灭火系统的优势：
优势一：灭火效率高
一般在30g/m³至150g/m³之间，工程应用一般为100g/m³左右，比哈龙1301高3倍以上，比七氟丙烷和IG-541高5倍，比二氧化碳高9倍以上。
优势二：节省重量和空间
在实施灭火工作前是以固定混合物。在常压下贮存，不需要压力容器而七氟丙烷采用高压液化贮存，IG-541采用压力容器贮存，有潜在的泄露问题和安全隐患。
优势三：节约成本
S型气溶胶灭火装置的制造成本比其他气体灭火装置低25%以上，无高压泄露问题，检修维护成本很低。如：S型气溶胶在75m³空间所需药剂量为10kg,六年保存期限内总体投入成本在25000元左右，七氟丙烷在同等立方米空间六年期限内总体投入成本在40000元左右（初期投入药剂及附件设备费用为15000元左右，加上10%安装工本费用，合计为16500元，但七氟丙烷每两年就要检修一次，且在检修钢瓶时，需取出药剂，重新设置需再使用60kg的药剂量，重投入成本在7000-8000元，七氟丙烷在后期六年时间内需投入24000元左右的费用）
电缆隧道(夹层)的灭火系统比较与选择(正式版)
文件编号：TP-AR-L2535
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编订：_______________
审核：_______________
单位：_______________
电缆隧道(夹层)的灭火系统比较与选择(正式版)
电缆隧道(夹层)的灭火系统比较与选
择(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。
随着我国城市化建设不断发展进步，电缆地下化
成了必然发展趋势，电缆隧道输送电力的情况越来越
多，特别是发电厂和大中型制造企业的电缆隧道在逐
年增多，从而造成了地下电缆火灾发生的增加。
地下电缆隧道因空间狭长，障碍物较多，内部可
燃物复杂(绝缘材料种类较多)发生火灾时高温浓烟易
于积聚，火灾扑救难度较大。如何选择和安装电缆隧
道的自动消防灭火产品，是许多灭火专家们讨论的热
门话题。在设计和施工电缆阳朔县工人文化宫道消防
工程的实践中，本性、造价等方面出发，对常用灭火
气体灭火系统的种类与适用范围
对于电子设备，如服务器、交换机等，应选择不会对电子器件造成损害的气体 灭火系统，如二氧化碳或氟代烃气体灭火系统。
液体或可燃性固体
对于液体或可燃性固体物质，如燃料或化学品，应选择能够快速扑灭火灾且不 会引起爆炸或火势扩大的气体灭火系统，如惰性气体或氟代烃气体灭火系统。
环境条件
空间大小
对于大空间，如仓库或工业厂房，应 选择能够快速覆盖整个空间的灭火系 统，如全淹没式气体灭火系统。
检查管路
定期检查管路是否完好， 有无泄漏现象，确保管路 畅通无阻。
系统检测与维修
定期检测
01
按照规定进行定期检测，确保系统性能正常。
故障诊断
02
对系统出现的故障进行诊断，找出故障原因，及时进行维修。
维修记录
03
建立维修记录，对每次维修进行详细记录，方便日后查阅和跟
踪。
பைடு நூலகம்
THANKS
气体灭火系统的种类与适用范围
$number {01} 汇报人：可编辑
2024-01-06
目录
• 气体灭火系统简介 • 气体灭火系统的种类 • 各类气体灭火系统的适用范围 • 气体灭火系统的选择依据 • 气体灭火系统的安装与维护
01
气体灭火系统简介
定义与特性
定义
气体灭火系统是一种用于在封闭 空间内释放大量非活性气体的灭 火系统，旨在通过稀释空气中的 氧气或化学反应来扑灭火灾。
气体灭火系统分类和组成
气体灭火系统分类和组成
气体灭火系统是一种常见的灭火设备，主要通过释放有害气体
使火灾窒息达到灭火的目的。根据使用的灭火气体的不同，可以将
气体灭火系统分为以下几种类型：
1. CO2灭火系统
CO2气体是一种常用的灭火气体，主要用于灭电气设备、油污
和易燃液体等类别的火灾。 CO2灭火系统主要由灭火储存瓶、气体
管道、灭火喷嘴、控制阀等组成。 CO2灭火系统在灭火过程中通常
需要采取将局部区域封闭才能灭火的方式，因为CO2气体的释放量
比空气重，不易扩散，需要灭火的区域需要关闭门窗以增加浓度。
2. 惰性气体灭火系统
惰性气体灭火系统是指通过释放使氧浓度减少的惰性气体来灭火，如Inert Gas、Argonite、IG-55等。惰性气体灭火系统主要由
灭火储存瓶、气体管道、灭火喷嘴、控制阀等组成。控制系统通常
会监测氧气的浓度，保证灭火时氧气的浓度降低至最低，而不会对
人体造成危害。惰性气体灭火系统适用于高价值和重要设备的灭火，保证灭火后不会对设备造成伤害。
3. 压缩空气泡沫灭火系统
压缩空气泡沫灭火系统又称为泡沫灭火系统，它将气体和水混
合喷射，形成泡沫灭火，常用于液体及固体火灾的灭火。压缩空气
泡沫灭火系统主要由泡沫生成器、储存罐、管道、灭火喷头、控制
系统等组成。泡沫灭火系统具有容易维护的优点，可以在厂房或液
体存储区等需要经常进行保养的场所使用。
4. 氟化物灭火系统
氟化物灭火系统是一种新型的气体灭火系统，通过释放氟化氢
等氟代烷类物质灭火，由于其具有良好的灭火效果，同时对环境的
污染小，被广泛应用。主要由储存瓶、管路、释放阀、喷嘴、控制
气体灭火系统有哪几种？
气体灭火系统有哪几种？
气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室、一般的柴油发电机房等。常用的有以下几种：热气溶胶预制灭火系统、七氟丙烷灭火系统、 IG541混合气体灭火系统、co2气体灭火系统；下由厂家广州莱安公司详细介绍：
一、气体灭火系统
气体灭火系统是指灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统；主要用在不适于以水为介质的灭火环境中，如计算机机房、电器设备或配电房、图书馆或档案馆、通信基站（房）、柴油发电机房等。
气体灭火系统适用于扑救下列火灾：
1、电气火灾；
2、固体表面火灾；
3、液体火灾；
4、灭火前能切断气源的气体火灾。
二、气体分类
（一）、七氟丙烷
特点：七氟丙烷（HFC—227ea）自动灭火系统是一种高效能的灭火设备，其灭火剂HFC—227ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301最理想的替代品。
（二）、混合气体
特点：混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定的比例混合而成的气体，这些气体都是在大气层中自然存在的，对大气臭氧层没有损耗，也不会对地球的“温室效应”产生影响，而且混合气体无毒、无色、无味、无腐蚀性、不导电，既不支持燃烧，又不与大部分物质产生反应，是一种十分理想的环保型灭火剂。
（三）、二氧化碳
1、特点：二氧化碳灭火剂具有毒性低、不污损设备、绝缘性能好、灭火能力强等特点，是目前国内外市场上颇受欢迎的气体灭火产品，也是替代卤代烷的较理想型产品。
消防工程师备考总结：气体灭火系统
消防工程师备考总结：气体灭火系统
一、气体灭火系统灭火机理
目前常用的气体灭火系统有：二氧化碳灭火系统、七氟丙烷灭火系统、IG-541混合气体灭火系统等。
二氧化碳灭火系统——主要在于窒息，其次是冷却。
七氟丙烷灭火系统——主要是由于它的去除热量的速度快，其次是灭火剂分散和消耗氧气。
IG-541 混合气体灭火系统——由氮气、氩气和二氧化碳气体按一定比例混合而成的气体。混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾。
二、系统分类和组成
1、按使用的灭火剂分类
（1）二氧化碳灭火系统
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
（2）七氟丙烷灭火系统——以七氟丙烷作为灭火介质的气体灭火系统。
（3）惰性气体灭火系统
包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
2、按系统的结构特点分类
无管网灭火系统、管网灭火系统管网系统又可分为组合分配系统和单元独立系统。
3、按应用方式分类
全淹没灭火系统、局部应用灭火系统
4、按加压方式分类
自压式气体灭火系统、内储压式气体灭火系统、外储压式气体灭火系统
三、系统适用范围
1、二氧化碳灭火系统
二氧化碳灭火系统可用于扑救灭火前可切断气源的气体火灾；液体火灾或石蜡、沥青等可熔化的固体火灾；固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；电气火灾。
气体灭火系统分类和组成
气体灭火系统分类和组成
气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类
（一）按使用的灭火剂分类
1．二氧化碳灭火系统
二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。因此，容器必须能够承受最高预期温度所产生的压力。储存容器中的压力还受二氧化碳灭火剂充装密度的影响。因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。典型的低压储存装置是压力容器外包一个密
封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
2．七氟丙烷灭火系统
以七氟丙烷作为灭火介质的气体灭火系统。七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。
气体灭火系统
-01西南交通大学出版社出版的图书
01 基本简介
03 适用范围
目录
02 气体分类
气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档 案馆、移动通信基站（房）、UPS室、电池室和一般的柴油发电机房等。
基本简介
CO2气体灭火系统气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以 气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。并能在防护区空间内形成各方向均一的气体浓度， 而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。系统包括贮存容器、 容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成。
二十世纪八十年代初有关专家研究表明，包括哈龙灭火剂在内的氯氟烃类物质在大气中的排放，将导致对大 气臭氧层的破坏，危害人类的生存环境，1990年6月在英国伦敦由57个国家共同签定了蒙特利尔议定书（修正 案），决定逐步停止生产和逐步限制使用氟里昂、哈龙灭火剂。我国于1991年6月加入了《蒙特利尔议定书》 （修正案）缔约国行列，承诺2005年停止生产哈龙1211灭火剂，2010年停止生产哈龙1301灭火剂。并于1996年 颁布实施《中国消防行业哈龙整体淘汰计划》。
气体分类
七氟丙烷 混合气体
二氧化碳 气溶胶
特点：七氟丙烷（HFC—227ea）自动灭火系统是一种高效能的灭火设备，其灭火剂HFC—227ea是一种无色、 无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷 1211、1301最理想的替代品。

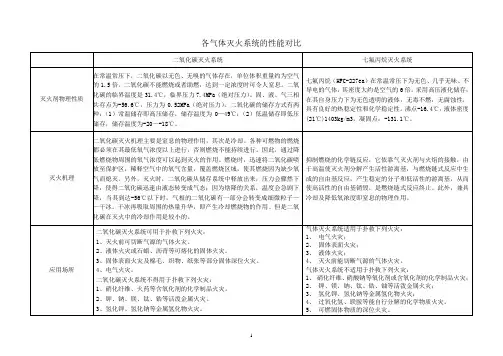

各种灭火系统的优缺点对比
作者：墨迹天崖提交日期：2007-7-15 10:59:00
替代哈龙的新型气体灭火系统的优缺点比较与应用选择
摘要：本文对替代哈龙的几种新型气体灭火系统(剂)进行讨论，对已经投入使用和正在研制而尚未投入使用的替代哈龙品进行比较、分析，并通过对每种产品的优缺点、性能的分析，提出哈龙替代系统（品）的研究方向和在推广应用过程中的选择。
关键词：替代哈龙新型气体灭火系统优缺点比较应用选择
1、前言
目前，国内外比较常见的替代哈龙的气体灭火系统（剂）有：高低压二氧化碳灭火系统、七氟丙烷（FM200）灭火系统、SDE惰性气体灭火系统、烟烙烬（Inergen）灭火系统、气溶胶EBM灭火系统（装置）等，正在研制开发的有卤代烷13001（CF3I）灭火系统即“取代”、（超）细水雾灭火系统等。
最早作为灭火剂的介质是水，人类在最早的应用中发现：水作为灭火剂有其显著的优点，即廉价、可再生使用，对扑救A、B类火灾、局部火灾和炼油区火灾效果明显，但在扑救某些带有厌水基团的可燃物质和水与之润湿性较差的可燃物时，则灭火效果明显降低，人们在研究中发现，当水与上述物质接触时，因水与可燃物的相亲效应差，灭火时在可燃物的表面停留时间短，对降低可燃物温度的冷却作用降低，对其灭火效能产生很大影响。于是人们开始研究能够替代水所无法扑救的可燃物火灾的新型灭火新产品，随之诞生了泡沫灭火剂、干粉灭火剂和卤代烷1211、1301灭火剂，这些产品在扑救其适合的可燃物火灾方面都起到了很好的作用。但随着科学技术的进步，和环保意识的增强，一些高精尖精密仪器、仪表、通讯机房（站）、计算机房等场所用这些灭火剂则受到了越来越多的限制。
气体灭火系统分类和组成
气体灭火系统分类和组成
气体灭火系统是一种通过将灭火剂气体释放到火灾中，控制火源的
燃烧、扑灭火灾的一种灭火方式。随着现代工业的发展，人们对消防
灭火技术的要求越来越高，气体灭火系统被广泛应用于各行业。
分类
气体灭火系统根据灭火剂的种类，可以分为以下几类：
惰性气体灭火系统
惰性气体灭火系统（Inert Gas System）是利用气体本身的化学性质，控制燃烧反应达到灭火的效果。惰性气体灭火系统通常采用氮气、二
氧化碳、氩气等作为灭火剂。这些气体主要通过摆脱火灾区域中的氧气，抑制火焰的燃烧。
化学气体灭火系统
化学气体灭火系统（Chemical Gas System）是通过灭火剂对火源的
化学反应，使得火源得以控制，达到灭火的目的。灭火剂通常采用全
氟烷、氟利昂等氟代碳化合物或羟基腈等高分子化合物。这种灭火系
统一般不会损坏机器、设备和电子设备，适用范围广。
泡沫灭火系统
泡沫灭火系统（Foam System）是通过泡沫抑制火源的燃烧，降低
火源温度，达到灭火的效果。泡沫灭火系统通常采用生物降解泡沫液，具有环保、无毒、无味、粘附力强等特点。
组成
气体灭火系统主要由以下几部分组成：
控制系统
控制系统是气体灭火系统的核心，负责控制灭火剂的释放和控制火源的燃烧状态。控制系统一般包括控制器、检测器、可编程逻辑控制器（PLC）等。
灭火剂贮存系统
灭火剂贮存系统主要包括灭火剂罐、管道系统、喷头等。灭火剂罐一般采用高压储备罐、低压储备罐和气瓶等形式存储灭火剂，管道系统负责将灭火剂输送到消防区域，在关键部位设置喷头发射灭火剂。
排放系统
消防气体灭火系统有哪些(五种消防气体灭火系统)
消防气体灭火系统有哪些（五种消防气体灭火系统）
消防气体灭火系统是灭火剂以气体或液体状态存贮于压力容器内，灭
火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。消防
气体灭火系统根据灭火剂类型的不同而分为很多种，而常见的消防气体灭
火系统有哪些呢？
一、七氟丙烷气体灭火系统
七氟丙烷气体灭火系统是一种高效能的灭火设备，七氟丙烷（HFC—227ea）灭火剂是一种无色、无味、低毒性、绝缘性好、无二次污染的洁
净气体。七氟丙烷气体灭火系统对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301气体灭火系统最理想的替代品。
七氟丙烷不含固体粉尘、油渍，是液态储存气态释放，喷放后可自然
排出或由通风系统迅速排出，现场无残留物对保护对象无二次破坏。
七氟丙烷气体灭火系统的喷射时间很短，大大减少了火灾时设备的损
坏度，为业主减少损失。灭火操作简单可靠:有自动、手动和机械三种启
动方式，确保了任何情况下均可灭火。
七氟丙烷气体灭火系统属于全淹没系统，可以扑救A（表面火）类、
B类、C类及电器设备火灾，可用于保护经常有人的场所，特别适合保护
高精度电子仪器设备和贵重物品.
广泛应用于机房、配电房、档案室、贵重的工业设备、图书馆、洁净
室等重点防护区的消防保护，能适应经常有人工作的防护区。
二、高压二氧化碳气体灭火系统
二氧化碳是一种中等毒性的物质，当二氧化碳在空气中的浓度达到2%时，会使人产生不愉快感。当浓度达到7%至9%时，就会造成呼吸困难，
呕吐，感觉麻木，神志混乱。
当浓度达到10%时，人在此环境中停留一分钟，就会失去知觉。其局部浓度大大超过这一浓度存在一定的危险性.
气体灭火设施现场情况说明范文
气体灭火设施现场情况说明范文
一、引言
气体灭火设施是一种常见的灭火设备，广泛应用于工厂、仓库、商场等场所。其作用是通过气体灭火药剂的喷射和弥散，使火灾区域内的氧气浓度降低，从而达到灭火的效果。本文将重点介绍气体灭火设施的工作原理、构造和使用流程，以及现场情况的说明。
二、工作原理
气体灭火设施采用渗透蔓延灭火的原理，即将气体灭火药剂以高压喷射到火源上方，使其快速弥散到整个灭火区域，将火源周围的氧气浓度迅速降低，从而达到扑灭火源的目的。常用的气体灭火药剂有乙烷、丙烷、卤代烷烃等。这些药剂分子小，能够迅速弥散到燃烧区域，与火焰和烟尘反应生成大量惰性气体，抑制火焰的燃烧过程。
三、构造
一般气体灭火设施由灭火装置、控制装置和警报装置三部分组成。灭火装置主要包括气瓶、喷嘴、喷射管和喷嘴保护装置。气瓶是装载气体灭火药剂的容器，常用的材料有钢瓶、铝瓶等。喷嘴是控制气体喷射方向和喷射量的装置，一般采用速射型喷嘴。喷射管是将灭火药剂输送到火源上方的管道，可以是金属或塑料制成。喷嘴保护装置主要是为了防止灭火装置受到外力破坏或误操作。
控制装置主要由火灾探测装置、报警装置和控制面板组成。火灾探测装置能够及时感知到火灾发生，并向控制面板发送信号。报警装置通过声光信号发出警报，提醒人员疏散。控制面板是调节灭火设备工作的核心部分，可以手动或自动启动灭火装置，设定灭火延迟时间和喷射量。
四、使用流程
使用气体灭火设施的流程一般包括设备检查、预警检测、灭火装置操作和巡检反馈四个步骤。设备检查是在灭火装置投入使用前，对设备的电气、机械等各项性能进行检测和测试，确保设备正常工作。预警检测即通过火灾探测装置，发现火灾迹象并向控制面板发送信号，启动报警装置。灭火装置操作是在收到火灾信号后，通过控制面板手动或自动启动灭火装置，使气体灭火药剂迅速喷射到火源上方，扑灭火焰。巡检反馈是在灭火装置使用后，对设备进行巡检和维护，及时处理异常情况或故障，确保设备长期有效。
气体灭火系统的类型
气体灭火系统的类型
经常会见到在一些重要的场所和部位，设置气体灭火系统，例如计算机房、变配电室、UPS房间等。由于气体灭火系统是以气体为介质，其灭火效率高，灭火速度快，所以在这些场所被经常设置。但是为了满足各种保护对象的需要，气体灭火系统其有多种类型。
1、七氟丙烷灭火系统
七氟丙烷灭火系统以七氟丙烷作为灭火介质。
优点：灭火能力强、效率高，不会破坏大气环境。
不足：七氟丙烷及其分解产物对人有毒性危害。
2、IG541灭火系统
IG541灭火系统是以氮气、氤气、二氧化碳三种惰性气体的混合物作为灭火介质。优点：无毒、无色、无味、惰性及不导电的压缩气体，被称为洁净气体灭火系统。不
足：系统压力较高，对配件的要求也较高，相应的造价成本较高。
3、二氧化碳灭火系统
二氧化碳灭火系统是以二氧化碳为灭火介质。
优点：灭火后能很快散逸，在保护表面不留痕迹，且灭火剂价格比较低廉。
不足：会产生温室效应。
4、气溶胶灭火系统
气溶胶灭火系统是由固体化学混合物（热气溶胶发生剂）经化学反应生成的具有灭火
性质的气溶胶为灭火介质的气体灭火系统。
根据气溶胶不同又分为以下两种类型的灭火系统：
5、S型热气溶胶灭火系统由含有硝酸锂和硝酸钾复合氧化剂的固体气溶胶发生剂化学反应所产生的灭火气溶胶为灭火介质。
热气溶胶预制灭火系统不应设置在人员密集场所、有爆炸危险性的场所及有超洁净要求的场所。
6、K型热气溶胶灭火系统
由硝酸钾为主氧化剂的固体气溶胶发生剂经化学反应生成的灭火气溶胶为灭火介质。除电缆隧道及自备发电机房外，K型及其他型热气溶胶预制灭火系统不得用于电子计算机房、通信机房等电气火灾场所。
气体灭火系统分类和组成
气体灭火系统分类和组成
气体灭火系统是一种通过释放一定的灭火剂来抑制火灾的系统，一般适用于需要保护设备、机械、电气设备或者涉及到珍贵或有毒物质的场所。它的工作原理是通过将灭火剂排入火灾点，降低火灾区域内的氧浓度，从而控制火势的蔓延和扑灭火焰。气体灭火系统通常根据使用的灭火剂不同可以进行分类。下面就分别介绍几种常见的气体灭火系统的分类和组成。
1. 压缩气体灭火系统
压缩气体灭火系统一般通过存储在压力容器中的压缩气体来灭火。常见的压缩气体灭火剂包括二氧化碳（CO2）、惰性气体（如氮气和氩气）以及化学灭火剂（如低沸点液化气体）。系统一般由存储容器、消防阀、管路、喷头和控制装置等组成。
- 存储容器：通常采用高压容器或者液化气体储罐来存储压缩气体。根据不同的灭火剂，容器会有不同的设计和特点。
- 消防阀：消防阀用于控制压缩气体的释放，一般安装在储存容器和灭火剂管路之间。
- 管路：管路将储存容器和喷头连接起来，将压缩气体传送到火灾区域。
- 喷头：喷头分布在需要保护的区域，通过喷射出来的气体将灭火剂均匀地释放到火灾区域。
- 控制装置：控制装置负责对灭火系统进行监控和控制，包括启动和停止系统、检测火灾信号、监测气体浓度等。
2. 卤化烷灭火系统
卤化烷灭火系统主要以卤代烃类物质作为灭火剂，如卤代甲烷、卤代乙烷等。这类灭火剂具有较高的灭火效果和较低的电导率，可以用于灭火和扑救电器设备等。卤化烷灭火系统的组成包括存储容器、排放装置、控制装置以及监测和传感器装置等。
- 存储容器：用于存储卤化烷灭火剂，通常是密封的金属容器。
常用气体灭火系统的特点及适用性
常用气体灭火系统的特点及适用性
金冶1马炯2
（1．上海市城市建设设计研究院上海200011；
2．美国安素公司上海代表处上海200120）
摘要本文介绍了各类常用气体灭火系统的组成及特点，并结合实例分析了它们的适用性。
关键词气体灭火系统二氧化碳灭火系统七氟丙烷灭火系统惰性气体IG-541灭火系统
1．概述
气体灭火系统是以化学气体为灭火剂，与火灾探测报警系统相配合组成的以扑灭各类火灾为目的的灭火系统。传统的水灭火系统一般多用于固体可燃物的火灾，而对于各类液体火灾、气体火灾及电器火灾则无能为力，气体灭火系统的出现很好地解决了这一问题，其灭火效率高、速度快、灭火后对物体不损坏、无污染、无痕迹等优点都是水灭火系统无法做到的。自上世纪90年代以来，随着科学技术的飞速发展以及我国工程建设力度的不断加大，各类新的建筑不断出现，其中需应用气体灭火系统的场合越来越多，同时各种类型的气体灭火系统也层出不穷，它们的出现在为设计人员带来更多更好选择的同时，也需要设计者深入地了解其特点，以作出正确合理的选择。
目前，在国内应用较多的有三类气体灭火系统：二氧化碳灭火系统、七氟丙烷灭火系统及惰性气体IG-541灭火系统。本文结合笔者的工程实践，对以上三种气体灭火系统的特点及适用性进行探讨。
2．常用气体灭火系统特点及适用性
2.1．二氧化碳灭火系统
二氧化碳灭火系统为物理灭火，主要是以窒息、隔离燃烧物的方式灭火，灭火浓度较高，速度较快。该类灭火系统在我国已有多年的使用经验，从产品标准到设计规范、验收规范等都有国标可循，是技术成熟的气体灭火系统。该系统可设计为单元独立系统或组合分配系统，设计浓度不小于34%，灭火方式有全淹没式和局部应用两种。根据系统存储压力及温度的差异可分为高压系统与低压系统两类。高压系统存储压力：5.17Mpa；存储装置环境温度：0~49℃；充装密度：0.60~0.74kg/L。低压系统存储压力：2.07 Mpa；存储装置环境温度：-18~-20℃；充装密度：0.90~0.95kg/L。
气体灭火系统的比较
常见几种气体灭火系统产品对比
一．概况
现在越来越多地项目中会使用到气体灭火系统，气体灭火系统地产品也是日新月异，而选择那种气体灭火系统不光要看防护区的类型，更要看其造价的高低，造价既包括灭火系统一次性工程投资费用，又包括系统投入运行后装置的维护保养费，如日常管理人员的正常开支，设备的年度定期检查检测费用，药剂的补充安装费用，零件的正常损坏更换费等。系统越复杂、庞大，设备就越多，工程投资费与维护保养费就越高。
二．常用的几种气体灭火系统介绍
2.1 七氟丙烷气体灭火系统
2.1.1七氟丙烷气体灭火系统简介
FM-200是国际公认理想的洁净气体自动灭火系统随着国内环保意识的提升，气体消防面临着一场新革命，这是因为传统的气体自动灭火系统，如：卤代烷1301或二氧化碳气体自动灭火系统，都不同程度地对人类的生存环境造成损害。
2.1.2灭火机理
当FM-200灭火气体应用于全淹没式的系统环境时，它能够结合物理的和化学的反应过程迅速，有效地消除热能，阻止火灾的发生，FM200的物理特性表现在其分子汽化阶段能迅速冷却火焰温度；并且在化学反应过程中释放游离基，能最终阻止燃烧的连锁反应。
2.2.3性能特点
1. 灭火速度快、效率高、主动性强
FM-200洁净气体自动灭火系统通常在10秒内能完全扑灭火灾，FM-200洁净气体灭火药剂相对被保护区的设计灭火浓度低，仅为9%，FM-200洁净灭火药剂可液态形式存储并能迅速净化为洁净灭火气体，灭火的主动性强。
2．洁净
FM-200洁净气体自动灭火系统十分适合保护电器、磁介质、文件档案或价值高的珍品及设备，并对被保护的物品无损害，灭火后不留任何残留物，完全不中断保护区内的日常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种常见气体灭火系统的比较分析示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
几种常见气体灭火系统的比较分析示范
文本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
随着哈龙(1301，1221)气体灭火系统的使用在全球范
围内日益受到限制和淘汰，替代哈龙产品的新型洁净气体
灭火系统的开发和应用越来越受到人们的重视，目前使用
的最多的是二氧化碳、七氟丙烷(FM-200)和烟烙尽
(INERGEN)系统。其中二氧化碳作为气体灭火剂应用已有
近一百年的历史，而七氟丙烷和烟烙尽是近年来新开发出
的产品，下面谨就这三种系统的各项性能及其优缺点作一
分析比较。
一、环保特性
所谓洁净气体灭火剂，除了必须有良好的灭火性能以
外，还要求具备良好的环保特性。评价一种气体灭火剂环
保特性的好坏，主要有三个指标，即该气体物质臭氧消耗潜能值(ODP)，对全球温室效应的影响指标(GWP)及其在大气中存留的时间。
在上述三种气体灭火剂中，环保特性最好的首推烟烙尽气体，因为组成该种气体的主要成分来源于大气本身，其ODP值和GWP值都为零，当然也不存在气体在大气中存流时间问题。
七氟丙烷气体的ODP值也为零，但GWP值为2050(哈龙1301的GWP值为5800)，在大气中的存留时间为30-40年，这说明七氟丙烷气体虽然对臭氧层无影响，但对全球温室效应的影响比较大。从环保特性上讲，它还算不上一种好的洁净气体灭火剂。
二氧化碳气体的ODP值同样为零，GWP值也不高(仅为1)，但目前造成的全球温室效应，使气候变暖的最主要原因却是人类大量使用石油、煤炭等所产生的二氧化碳气
体。而且这种气体一旦进入大气，在大气中存留的时间高达120年，因此，从二氧化碳气体本身来讲，他的环保特性并不好。但作为灭火剂而采用的二氧化碳却并非是专门生产出来的，而是取自于其他行业的副产品。据统计，上海石化总公司每天排出的高纯度二氧化碳气体高达数千吨，这些二氧化碳除了极少部分被取作他用之外，绝大部分都被白白的排空了，所以取这些二氧化碳之一部分作为灭火剂使用，不但不会增加对环境的损害，反而是变害为利的好事。从这一角度讲，利用二氧化碳作为灭火剂不但不应受责难，而是应该提倡和鼓励。
二、灭火性能
在上述三种洁净气体灭火剂中，七氟丙烷属于化学灭火剂，而烟烙尽和二氧化碳则属于物理灭火剂。前者灭火浓度低(仅为7%)，用量小，灭火性能好，而后两者灭火浓度较高(达34-47%，甚至更高)，用量较大。其中由于大多
数可燃物燃烧后的最终生成物都是二氧化碳，所以采用二氧化碳灭火剂不但有惰性抑制灭火的作用，还由于大大提高了生成物的浓度而降低了燃烧反应的速率。并且液态储存的二氧化碳在喷射灭火时气化要吸收大量的热，又具有冷却的作用，显而易见它的灭火性能要优于仅有惰性抑制灭火作用的烟烙尽气体。
三、安全特性
七氟丙烷气体对于人是有毒的，这属于一种化学毒性。虽然它的毒性较低，不是那种高毒性的化学毒气，但当这种气体在大气的浓度超过10%时，也会造成人员的中毒、失去知觉，甚至死亡，当七氟丙烷遇热分解时，其分解产物的毒性则会大大的加强。
二氧化碳虽然在大气存在，人的呼吸中也包含着许多二氧化碳，但高浓度的二氧化碳对人却是十分有害的，它的主要危害性在于会令人呼吸不到足够的氧气而窒息死
亡，所以，二氧化碳作为灭火剂使用时，必须谨慎小心。我国在对二氧化碳灭火系统的设备制造、系统设计、工程施工、验收使用、质量管理等方面，都已制定了十分周到、全面、严格的标准和检测方法，以充分保证它的安全性和可靠性。
现在，值得注意的是，人们普遍认为：烟烙尽是对人体绝对无害的气体灭火剂，甚至认为，在有人员存在的区域内喷放烟烙尽气体，也可使人安然无恙，无任何影响，笔者认为，这种认识是错误和有害的。因为：第一、烟烙尽气体是由惰性气体（氮气、氩气和二氧化碳）组成的，其中不含氧气，所以烟烙尽气体对人体的窒息性与二氧化碳是相同的，人不可能呼吸烟烙尽气体而生存；第二、所谓烟烙尽气体灭火剂的安全性仅仅体现在当空气中加入一定比例的烟烙尽时，可以使原空气中的氧含量由21%下降到12～15%，在这种低氧气浓度的氛围中，燃烧将不在继
续，而人却能依靠其中4%左右二氧化碳对呼吸系统的刺激继续呼吸不至于窒息死亡（如同在高山缺氧地区的呼吸一样）。但是，这种情况只有在烟烙尽气体与空气按一定比例混合均匀后才会存在，当高浓度的烟烙尽气体从喷嘴喷放到封闭空间时，置身于气流中的人不可能呼吸到起码的氧气，其人身安全是不可能得到保证的。因此，烟烙尽的安全性只是相对的，危害性才是绝对的；第三、片面强调烟烙尽气体灭火剂的安全性，而闭口不谈或掩盖其危害性的本质，势必造成该气体灭火系统的生产、设计、施工和使用者对其质量可靠性、使用安全性以及可能对人产生伤害的危险性的忽视，产生麻痹松懈思想，这将是产生灾祸的根源。
因此，不管我们是采用七氟丙烷，二氧化碳亦或是烟烙尽来设计、安装气体灭火系统时，都必须同等地重视它的安全可靠性；在使用灭火时，都必须保证在气体喷放
前，区域内人员全部撤出；在人员多、成份杂的公共场所，应避免上述气体作为全淹没灭火系统安装和使用。真正安全的气体灭火剂还有待于人类的努力开发。四、二次损失
所谓二次损失，是指系统在实施喷放气体灭火时造成对被保护物质
非火灾性的损失。作为化学灭火剂的七氟丙烷气体，由于设计浓度低，用量小，所以喷射出来时，对防护区域结构以及被保护物造成机械性伤害的可能性较小。但在灭火时，七氟丙烷遇热分解后产生氟酸类的物质，这种物质对其它物体（包括玻璃）有着较强的腐蚀性，所以在实施气体灭火后，一定要对区域内物体进行认真的清洁工作。
烟烙尽气体来源于大气，是惰性气体，对物体没有任何腐蚀作用，喷射后不留任何痕迹。但由于它是气态储存、气态喷放、压力高、喷射口径大，所以在喷射时，剧
