输电线路杆塔设计复习题

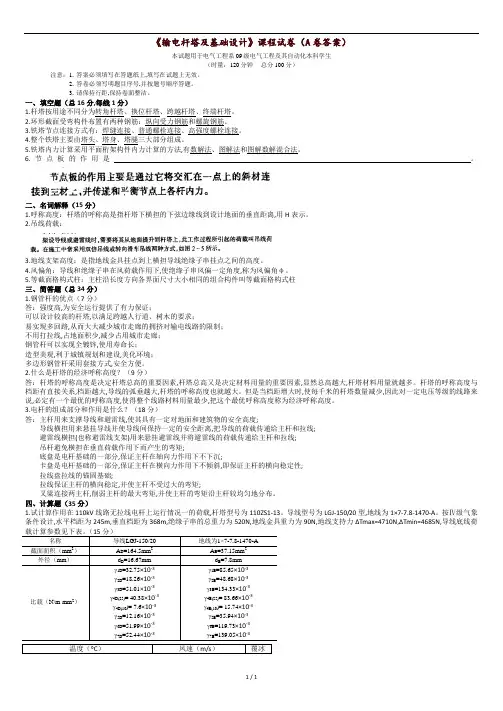

09输电杆塔设计含有答案.doc
《输电杆塔及基础设计》课程试卷(A卷答案)本试题用于电气工程系09级电气工程及其自动化本科学生(时量:120分钟总分100分)注意:1. 答案必须填写在答题纸上,填写在试题上无效。
2. 答卷必须写明题目序号,并按题号顺序答题。
3. 请保持行距,保持卷面整洁。
一、填空题(总16分,每线1分)1.杆塔按用途不同分为转角杆塔、换位杆塔、跨越杆塔、终端杆塔。
2.环形截面受弯构件布置有两种钢筋:纵向受力钢筋和螺旋钢筋。
3.铁塔节点连接方式有:焊缝连接、普通螺栓连接、高强度螺栓连接。
4.整个铁塔主要由塔头、塔身、塔腿三大部分组成。
5.铁塔内力计算采用平面桁架构件内力计算的方法,有数解法、图解法和图解数解混合法。
6.节点板的作用是。
二、名词解释(15分)1.呼称高度:杆塔的呼称高是指杆塔下横担的下弦边缘线到设计地面的垂直距离,用H表示。
2.吊线荷载:3.地线支架高度:是指地线金具挂点到上横担导线绝缘子串挂点之间的高度。
4.风偏角:导线和绝缘子串在风荷载作用下,使绝缘子串风偏一定角度,称为风偏角φ。
5.等截面格构式柱:主柱沿长度方向各界面尺寸大小相同的组合构件叫等截面格构式柱三、简答题(总34分)1.钢管杆的优点(7分)答:强度高,为安全运行提供了有力保证;可以设计较高的杆塔,以满足跨越人行道、树木的要求;易实现多回路,从而大大减少城市走廊的拥挤对输电线路的限制;不用打拉线,占地面积少,减少占用城市走廊;钢管杆可以实现全镀锌,使用寿命长;造型美观,利于城镇规划和建设,美化环境;多边形钢管杆采用套接方式,安全方便。
2.什么是杆塔的经济呼称高度?(9分)答:杆塔的呼称高度是决定杆塔总高的重要因素,杆塔总高又是决定材料用量的重要因素,显然总高越大,杆塔材料用量就越多。
杆塔的呼称高度与档距有直接关系,档距越大,导线的弧垂越大,杆塔的呼称高度也就越大。
但是当档距增大时,使每千米的杆塔数量减少,因此对一定电压等级的线路来说,必定有一个最优的呼称高度,使得整个线路材料用量最少,把这个最优呼称高度称为经济呼称高度。
输电线路施工复习题
输电复习资料一、填空题1、桩式基础分为深桩基础、浅桩基础两种2、不等根开基础用外对角线找正,等根开基础用地脚螺栓内对角线找正,3、铁塔一般塔腿、塔身、塔头构成4、控制起吊过程中五线合一是指,牵引绳中心线,制动绳中心线,抱杆中心线,电杆中心线,基础中心线始终在一垂直平面上5、杆塔的回填土一般300mm夯实一次6、混领土的坍落度是评价混凝土和易性及混凝土稀稠程度的指标。
7、内拉线抱杆组立杆塔时腰环的作用:保证抱杆竖直、提升及起稳定作用8、混凝土搅拌机按原理分为电动、机动9、基础开挖无挡土护板壁,坑壁应保持一定坡度为保证10、装配式混凝土电杆卡盘的作用是防止电杆倾斜、保证垂直11、接地线是连接避雷线与接地装置12、滑车可分为定滑车和动滑车两种。
13、线路金具按性能和用途大致可分为保护金具悬垂线夹耐张线夹连接金具接续金具拉线金具六种。
14、混凝土按其用途可分为(普通结构)用混凝土和(特种)混凝土。
15、混领土具有良好的(耐磨)、(抗冻)、抗风化、抗化学腐蚀等性能。
16、土壤是岩石风化作用的产物:土颗粒、水、空气构成了土壤的三要素。
17、基础受力的基本类型:上拔、下压、倾覆。
18、组成混凝土的配料主要有:水泥、砂、(石)、(水)、外加剂及(钢筋)等。
19、使用沉井技术有三种挖土方法:一和是用井点排水、沉井内挖土,第二种方法是井内排水挖土法,第三种方法是不排水挖土施工法。
20、钢筋混凝土电杆的基础是指:底盘、接线盘、卡盘,即所谓“三盘”。
21、混凝土杆基础分为单杆和双杆两类。
22、基坑操平主要工具为水准仪和水准尺,也可以用经纬仪和塔尺代替。
23、双重绕捻的钢丝绳,按钢丝和股的绕捻方向不同又可分为顺绕、交绕和混绕三种。
24、混凝土按其用途可分为普通结构用混凝土和特种混凝土25、现场浇制混凝土基础有两种,钢筋混凝土基础和素混凝土基础26、常用的整立方法有三种,倒落式抱杆整立,固定式抱杆整立,机械化整立27、输电线路施工图有(部分总体)(导线部分)(杆塔部分)基础部分绝缘子、金具部分(接地部分)。

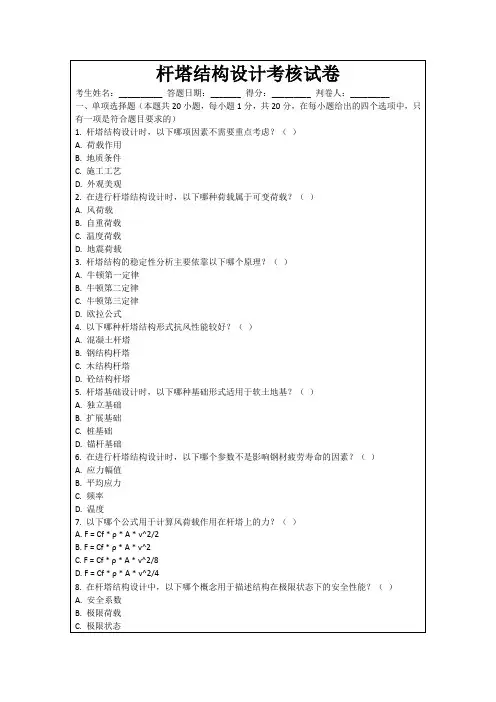

杆塔结构设计考核试卷
C. F = Cf * ρ * A * v^2/8
D. F = Cf * ρ * A * v^2/4
8.在杆塔结构设计中,以下哪个概念用于描述结构在极限状态下的安全性能?()
A.安全系数
B.极限荷载
C.极限状态
D.安全性能
9.以下哪种杆塔结构形式适用于高电压等级线路?()
5.以下哪些方法可以用来提高杆塔结构的抗腐蚀能力?()
A.热镀锌
B.镀铝
C.涂覆防锈漆
D.使用不锈钢
6.以下哪些是杆塔结构设计中需要考虑的荷载类型?()
A.恒荷载
B.活荷载
C.风荷载
D.地震荷载
7.以下哪些因素会影响杆塔结构的风振响应?()
A.结构的高度
B.结构的形状
C.杆塔材料的弹性模量
D.地理位置的风速
9.应力幅值、平均应力、荷载循环特性
10.镀锌、涂漆、阴极保护
四、判断题
1. ×
2. ×
3. ×
4. ×
5. √
6. ×
7. ×
8. √
9. ×
10. ×
五、主观题(参考)
1.风荷载通过风压系数、风速、结构迎风面积等参数计算。影响包括:对结构产生弯矩和剪力,可能导致结构振动和疲劳损伤。
2.地震作用可能导致结构产生位移、变形甚至破坏。通过使用减震隔震技术、优化结构布局、提高材料强度来降低影响。
()()()
2.杆塔结构的稳定性分析主要包括______稳定性和______稳定性两个方面。
()()
3.通常情况下,钢材的______强度高于其______强度。
()()
4.在地震区进行杆塔结构设计时,应考虑的地震作用包括______和______。
线路杆塔与基础复习题答案 (2)
1、某110KV上字型电杆,杆头作用的荷载标准值为P B=900N,P D=168N,导线,地线自重荷(13解:正常运行情况下的距下横担5米处的设计弯距=15063.7 (N·m )=15.06 (KN·m)∴正常运行情况下的距下横担5米处的设计弯距15.06 KN·m2、环型截面钢筋混凝土电杆的外径D=300mm,内径d=200mm,混凝土等级为解:D=300mm d=200mm查表得f cm=21.5 N/mm2 f y=310 N/ mm2则0.249<0.3计算电杆能承受的最大弯距3、已知典型第Ⅲ气象区某单回路220KV输电线路,导线安全系数为3.0,导线型号为LGJ解:查表的X%=40 T P=75620 N K=3.0导线断线张力荷载的标准值:T Dmax=T P/K= 75620/3.0=25206.67 N导线断线张力荷载的设计值:T D=T Dmax X%=25206.67×0.40=10082.67 N4、一环形截面受弯构件设计弯距为80×106N.mm,已知外径D=500 mm,解:D=500mm d=400mm 查表得f cm=11 N/mm2 f y=310 N/ mm2 A s =(1809+201)mm2,则0.308>0.3计算电杆能承受弯距的最小截面10014.99222 mm<A=π×(r22-r12)=π×(2502-2002)=70685.83471 mm∴经验算其截面满足强度要求5、’,结构尺寸及作用在杆头上的荷载如图所示,已知顶径φ190解:ψ=0.75 K C =1.0 f cm=21.5 N/mm2 f y=210 N/ mm2 A S1=(678+923) mm2A S2= (1387+7×57) mm2上横担处的弯矩为嵌固点的弯矩为上横担处弯矩验算D1=D+h X/75= 190+4700/75=252.67 mm d1=252.67-100=152.67 mm<0.3上横担处的抗扭验算嵌固点的弯矩验算D2=D+ h X/75=190+16000/75=403.33 mm d1=403.33-100=303.33 mm<0.3嵌固点的抗扭验算∴横担和嵌固点处强度满足安全要求6、某110KV线路采用上字型直线铁塔,塔头结构如下图1所示。
《输电杆塔与基础设计》部分复习题
《输电杆塔与基础设计》部分复习题1.直线杆塔:只承受垂直荷载以及横向水平风荷载,而不承受顺线路方向的张力。
2.耐张杆塔:不仅承受垂直荷载以及横向水平风荷载,还承受顺线路方向的张力。
3.设置耐张段的原因:支持事故断线时产生的纵向不平衡张力,使导线悬挂点不产生位移,以限制事故断线影响范围。
4.荷载分类:按随时间变化分:永久荷载;可变荷载;特殊荷载按荷载作用方向分:垂直荷载(垂直于地面方向);横向水平荷载(平行杆塔平面即沿横担方向);纵向水平荷载(垂直杆塔平面即垂直横担方向)5.角度荷载:水平张力在横向分解的水平荷载矢量和(转角越大,转角荷载越大)6.呼称高度:杆塔下横担的下弦边缘线到地面的垂直距离,其影响因素:悬垂绝缘子串的长度,导线的最大弧垂,导线到地面及被跨越物的安全距离,施工裕度。
经济呼称高:对一定电压等级的线路,必定有一个最优的呼称高,使得整个线路材料用量最少,把这个最优呼称高称为经济呼称高7.环形截面钢筋混泥土构件中布置哪几种钢筋及其作用与布置答:1)环形截面钢筋混泥土构件中一般布置两种钢筋:纵向钢筋和螺旋钢筋。
纵向钢筋沿横截面圆周均匀布置放置,螺旋钢筋沿柱高等距盘绕。
2)纵向钢筋作用:协助混泥土承受压力,减少构件的截面尺称,承受可能产生的不太大的弯矩以及混泥土收缩及温度变化引起的拉应力,防止构件突然脆性破坏;螺旋钢筋作用:防止纵向钢筋的压曲,改善构件的延性并与纵向钢筋形成钢筋骨架。
8.附加偏心距:修正作用点位置差;偏心距增大系数:9.环形截面大偏心受压构件的强度计算公式适应的条件:e<=0.510.预应力钢筋混泥土电杆的主要有点:1)在使用荷载下不出现裂缝或大大地延迟裂缝的出现,减少了在使用荷载下钢筋拉应力的构件的裂缝宽度;2)可以合理利用高强度钢筋和高强度等级的混泥土,从而节省材料和减轻自重;3)由于提高了抗裂度,从而提高了构件的刚度和耐久性。
11.转角杆塔布有拉线类型:转角拉线;反向拉线;分角拉线长期在角度荷载作用下向内角偏斜,要加分角拉线;当风载与角度荷载不一致,风载大于角度荷载,会引起导线松动,所以要加反向拉线。
输电线路考试题库及答案
输电线路考试题库及答案一、单项选择题(每题2分,共20分)1. 输电线路的电压等级通常不包括以下哪一项?A. 10kVB. 35kVC. 110kVD. 500kV答案:A2. 以下哪种材料不适合用于制作输电线路的导线?A. 铜B. 铝C. 钢D. 银答案:C3. 输电线路的绝缘子的主要作用是什么?A. 支撑导线B. 保护导线C. 隔离导线与杆塔D. 以上都是答案:C4. 以下哪种情况不会影响输电线路的稳定性?A. 风力B. 温度变化C. 导线老化D. 线路维护答案:D5. 输电线路的导线截面选择主要依据以下哪项?A. 线路长度B. 线路电压等级C. 线路负荷D. 线路材质答案:C6. 输电线路的杆塔高度对线路的影响不包括以下哪一项?A. 增加线路稳定性B. 减少线路损耗C. 提高线路电压D. 增加线路成本答案:C7. 以下哪种方法不是输电线路故障检测的方法?A. 红外热像检测B. 声波检测C. 视觉检查D. 电流检测答案:D8. 输电线路的防雷措施不包括以下哪一项?A. 避雷线B. 避雷针C. 绝缘子D. 接地系统答案:C9. 输电线路的维护周期通常由以下哪项决定?A. 线路长度B. 线路电压等级C. 线路负荷D. 线路使用年限答案:D10. 输电线路的导线张力测试通常使用以下哪种设备?A. 电压表B. 电流表C. 张力计D. 温度计答案:C二、多项选择题(每题3分,共15分)1. 输电线路的导线选择需要考虑的因素包括:A. 导线的机械强度B. 导线的电阻率C. 导线的绝缘性能D. 导线的耐腐蚀性答案:ABD2. 输电线路的杆塔设计需要满足以下哪些要求?A. 足够的机械强度B. 良好的绝缘性能C. 良好的耐腐蚀性D. 良好的导电性能答案:ABC3. 输电线路的故障类型包括:A. 短路B. 断线C. 接地故障D. 过载答案:ABC4. 输电线路的维护内容包括:A. 导线检查B. 杆塔检查C. 绝缘子检查D. 线路升级答案:ABC5. 输电线路的防雷措施包括:A. 安装避雷线B. 安装避雷针C. 使用金属氧化物避雷器D. 定期检查接地系统答案:ABCD三、判断题(每题1分,共10分)1. 输电线路的电压等级越高,其输送的电能就越多。
输电线路基础复习题1
一、选择题1.杆塔上作业应在良好的天气下进行,在工作中遇有()级以上大风以及雷雨、冰雹、沙尘暴等恶劣天气时,应停止作业。
(A)6;(B)5;(C)4;(D)3。
2.我国送电线路输送的三相交流电频率为()HZ。
(A)50;(B)60;(C)80;(D)100。
3.电力线路采用架空避雷线的主要目的是为了()。
(A)减少内过电压对导线的冲击;(B)减少导线受感应雷的次数;(C)减少操作过电压对导线的冲击;(D)减少导线受直接雷的次数。
4.由雷电引起的过电压称为()。
(A)内部过电压;(B)工频过电压;(C)大气过电压;(D)操作过电压。
5.杆塔承受的导线质量为()。
(A)杆塔相邻两档导线质量之和的一半;(B)杆塔相邻两档距弧垂最低点之间导线质量之和;(C)杆塔两侧相邻杆塔间的导线质量之和;(D)杆塔两侧相邻杆塔间的大档距导线质量。
6.SZ符号表示的塔型为()。
(A)双回路塔;(B)双回路直线塔;(C)单回路塔;(D)双回路转角塔。
7.送电线路直线转角杆塔的转角,一般要求不宜大于()°。
(A)5;(B)10;(C)15;(D)20。
8.在线路平断面图上,常用符号N表示()。
(A)直线杆塔;(B)转角杆塔;(C)终端杆塔;(D)耐张杆塔。
9.验算导线载流量时,钢芯铝绞线的允许温度一般采用()℃。
(A)+70;(B)+80;(C)+90;(D)+100。
10.钢芯铝绞线扩径导线的优点是()。
(A)传输功率大;(B)减少电晕损失和对通信的干扰;(C)压降小;(D)便于施工。
11.导线产生电晕现象,将增加线路的()损耗。
(A)电压;(B)电流;(C)电能;(D)电阻。
12.当线路负荷增加时,导线弧垂将会()。
(A)增大;(B)减小;(C)不变;(D)不确定。
13.钢芯铝绞线接续后,接续点的机械强度不应小于被接线导线计算拉断力的()%。
(A)85;(B)90;(C)95;(D)9814.与采用单根导线相比,采用相分裂导线()。
杆塔考试复习题
复 习 题一、解释下列名词及各符号的意义1. tk f :2.yk f :3.8Φ12:5.指出下列焊接符号表示的意义:1.120@16φ:2.cmk f :3.自立式杆塔:4.纵向荷载:二、选择题1.耐张杆塔的上层拉线主要承受 ( )A.纵向荷载B.横向荷载C.断导线张力2.进行钢筋砼构件裂缝计算时,荷载应采用 ( )A.荷载标准值B.荷载设计值C.荷载计算值3.正常运行情况下单柱直线电杆最大弯矩发生在 ( )A.上横担处B.下横担处C.嵌固点处4. 单柱直线电杆拉线的作用是 ( )A.承受纵向荷载B.承受横向荷载C.改变杆柱受力状态5.铁塔构件计算中的构件工作条件系数m 是修正 ( )A.作用力的偏心B.螺栓孔引起的构件截面减少C.焊缝强度低于构件强度6.转角杆塔的转角越小 ( )A.角度荷载越大B. 角度荷载越小C.不平衡张力越小D. 角度荷载不变7.当作用在环形截面钢筋砼梁上的荷载逐渐增加时α ( )A.增加B.减小C.不变8.导线三角形布置的优点在于 ( )A.防雷性好B. 电气对称性好C.杆塔受力性能好9.环形截面预应力砼构件的最主要的优点是 ( )A.便于加工B.强度高C.抗裂性好D.杆塔受力性能好10.长细比越大,受压杆件纵向 ( )A.稳定性越好B. 稳定性越差C. 稳定性变化不大三、填空题1.拉线电杆的基础应由电杆基础、 和 组成。
2.影响压杆稳定系数ϕ的因素主要有 、 和 。
3.铁塔斜材的布置型式有 斜材、 斜材、 斜材 三种型式。
4.环行截面钢筋砼构件布置有 钢筋、螺旋钢筋和箍筋,螺旋钢筋的作用是 和 。
5.杆塔呼称高度由 、 、 、 四部分组成。
6.铁塔主要由 、 和 三部分组成,或者 的以上部分为塔头部分。
7.普通钢筋砼电杆一般配有 钢筋 钢筋 筋。
8.单柱无拉线直线电杆计算时一般视为 梁,其最大弯矩发生在电杆的 点。
9.从 到 的垂直距离称为杆塔呼称高度。
10.按杆塔对基础作用力,杆塔可分为 基础、 基础和基础。
杆塔设计试题
一、名词解释1、tk f :混凝土抗拉强度标准值;2、yk f :钢筋屈服强度标准值;3、812φ:8根直径为12mm 的一级钢筋;4、指出下列焊接符号表示的意义: :围焊符号; :角焊缝5、16@120φ:箍筋间距不大于120mm 的直径为16mm 的一级钢筋;6、cmk f :混凝土弯曲抗压强度标准值;7、c f :混凝土轴心抗压强度设计值;8、自立式杆塔:在组立方式上不带拉线的杆塔称为自立式杆塔;9、纵向荷载:作用于杆塔方向垂直杆塔平面即垂直横担方向的荷载;二、选择题1. 耐张杆塔的上层拉线主要承受:纵向荷载2. 进行钢筋砼(tóng )构件裂缝计算时,荷载应采用:荷载标准值3. 正常运行情况下单柱直线电杆最大弯矩发生在:嵌固点处4. 单柱直线电杆拉线的作用是:改变杆柱受力状态5. 铁塔构件计算中俄构件工作条件系数m 是修正:作用力的偏心6. 转角杆塔的转角越小:角度荷载越小7. 当作用在环形截面钢筋砼梁上的荷载逐渐增加时α不变8. 导线三角形布置的优点在于:电气对称性好9. 环形截面预应力砼构件的最主要的优点是:抗裂性好10. 长细比越大,受压杆件纵向稳定性越差三、填空题1、拉线电杆的基础应由电杆基础、拉线基础和 组成。
2、影响压杆稳定系数ϕ的因素主要有长细比、构件截面形式和构件材料。
3、铁塔斜材的布置型式有单斜材、双斜材、K 型斜材三种型式。
4、环形截面钢筋砼构件布置有纵向钢筋、螺旋钢筋和箍筋,螺旋钢筋的作用是防止剪切破坏和固定纵向受力钢筋。
5、杆塔呼称高度由悬垂绝缘子串长度λ、导线最大弧垂max f 、导线到地面或被跨越距离x h 、施工裕度h ∆四部分组成。
6、铁塔主要由塔头、塔身、和塔腿三部分组成,下横担大弦或者塔架截面急剧变化处的以上部分为塔头部分。
7、普通钢筋砼电杆一般配有纵向钢筋、螺旋钢筋、箍筋。
8、单柱无拉线直线电杆计算时一般视为悬臂梁,其最大弯矩发生在电杆的嵌固点。
输电线路杆塔设计考试复习资料
1.何谓直线型杆塔.耐张型杆塔?直线型杆塔又称中间杆塔,在正常运行情况下,仅承受导地线.绝缘子和金具等垂直荷载以及横向水平风荷载,而不承受顺线路方向张力的杆塔.耐张型杆塔又称承力杆塔,除具有与直线杆塔同样荷载的承载能力外,还能承受更大的顺线路方向的拉力,以支持事故断线时产生纵向不平衡张力,或者承受因施工.检修是锚固导线和地线的顺线路方向荷载的杆塔.2.何为耐张段?为什么要设置耐张段?两耐张杆塔间的线路部分称为耐张段. 耐张型杆塔采用耐张绝缘子串,在发生事故断线时,导线悬挂点不产生位移,以限制事故断线影响范围.3.荷载如何分类?按作用在杆塔上的时间的变异可分为永久荷载.可变荷载.特殊荷载;按荷载的作用方向分可分为垂直荷载.横向水平荷载.纵向水平荷载.4.何谓杆塔横向水平荷载.纵向水平荷载?它们分别由哪些荷载产生?横向水平荷载:与横担方向平行的荷载;包括①导地线.绝缘子串和金具的风压.②杆塔塔身风载.③转角杆塔上导线及地线的角度力.纵向水平荷载:垂直于横担方向的荷载;包括①导地线的不平衡张力,对无转角的杆塔不平衡张力为顺线路方向,对有转角的杆塔不平衡张力则与杆塔横担垂直.②导地线的断线张力和断导线时地线对杆塔产生的支持力.③安装导线时的紧线张力.5.何谓角度荷载?转角杆塔及兼有小转角的直线型杆塔在进行荷载计算时,将水平张力分解成横向水平荷载,即为角度荷载.转角杆塔转角越大,角度荷载越大.6.荷载的标准值和设计值分别用在什么情况下?荷载标准值用于变形和裂缝计算;荷载设计值用于强度计算.7.何谓呼称高度.经济呼称高度?呼称高度由哪些尺寸决定?杆塔下横担的下弦边缘到地面的垂直距离称为杆塔呼称高度;使得整个线路材料用量最少的最优高度称为经济呼称高度.呼称高度由悬垂绝缘子串的长度.导线的最大弧垂.导线到地面及被跨越物的安全距离.施工裕度决定.8.环形截面钢筋混凝土构件中布置有哪几种钢筋?分别其什么作用?一般如何布置?环形截面受弯构件布置有两种钢筋:纵向受力钢筋和螺旋筋;纵向钢筋是协助混凝土承受压力,减少构件的截面尺寸,承受可能产生的不太大的弯矩以及混凝土收缩及温度变形引起的拉应力,防止构件突然的脆性破坏.螺旋钢筋除用来防止在剪力和扭矩作用下发生破坏外,还起固定纵向受力钢筋的作用.纵向受力钢筋均匀分布在截面的圆周方向;螺旋筋沿柱高等距盘绕.9. ftk表示混凝土抗拉强度标准值;ft 表示混凝土抗拉强度设计值fc表示混凝土抗压强度设计值;fck 表示混凝土抗压强度标准值fcm表值混凝土弯曲抗压强度设计值;fcmk表示混凝土弯曲抗压强度标准值fy表示受拉区钢筋强度设计值;fyk 表示受拉区钢筋强度标准值.10.图纸中出现下列符号分别代表什么? [3φ16 3Φ16. φ16@120]3φ16表示3根直径为16mm的Ⅰ级钢筋3Φ16表示3根直径为16mm的Ⅱ级钢筋φ16@120表示直径为16mm的Ⅰ级钢筋,间距为120mm11.环形截面受弯构件强度计算公式的适应条件是什么?3.0≤=πϕα13.预应力钢筋混凝土电杆的主要优点:①在使用荷载下不出现裂缝或大地延迟裂缝的出现,减少了在使用荷载下钢筋拉应力高的构建的裂缝宽度,因此对裂缝要求较高的构件特别适用.②可以合理利用高强度钢筋的高强度等级的混凝土,从而节省材料和减轻自重.③由于提高了抗裂度,从而提高了构件的刚度和耐久性.14.转角电杆布有哪些拉线?什么情况下需要架设反向拉线和分角拉线? 布有反向拉线,分角**,转角**.在正常大风情况下,可能出现反向风荷载大于导线的角度荷载,从而导致拉线受到负的拉力而松弛,因此需要设置反向拉线.在特殊情况下,线路转角过大,而内角过小,在中相导线和长臂导线侧边同时断线的严重情况下,四根导线拉线有两根受力为负,也需要加装反向拉线;转角电杆在正常运行情况下一直受导线.地线张力合力的作用,致使电杆逐渐向线路内角方向倾斜,因此需要安装分角拉线.15.转动横担的作用是什么?转动横担起动力过大或过小有什么不好? 转动横担在事故断线时,断线张力超过了横担转动的起动力,使横担的某一控制构件立即破坏或屈服,横担产生转动而摆到线路纵向,这样大大减轻了事故断线时杆柱承受的弯矩或扭矩,从而扩大了单杆直线电杆的使用范围,提高了线路的经济性.16.单柱直线电杆计算一般按何种受力情况计算,其最大弯矩发生在何处? 按一端嵌固的悬臂梁计算,最大弯矩发生在嵌固点.17.写出单杆直线电杆弯矩计算公式,并说明各项的意义?∑Ga -垂直荷载引起的弯矩;∑Ph -横向集中荷载引起的弯矩; PxhxZ -杆塔风载引起的弯矩,Z 为力作用点的高度;1.15-考虑垂直荷载产生的附加弯短矩. 18.分析影响压杆稳定系数的因素 因素有截面的类型.长细比.材料等. 19.长细比的定义,与压杆稳定的关系?指杆件的计算长度与杆件截面回转半径之比拉门塔越小,压杆临界应力越大,稳定性越强 λ=l o /i20.角钢型号表示? ∟b ⨯t 表示角钢边长为b,厚度为t. 21.铁塔主要由哪些部分组成?铁塔塔头有哪些型式?各有什么特点?整个铁塔主要由塔头.塔身和塔腿三大部分组成,如果是拉线铁塔还增加拉线部分.22.铁塔斜材布置有那几种形式? 1)单斜材 2)双斜材 3)K 型斜材 23.酒杯型铁塔塔头由哪些部分组成?计算内力时做了哪些假定?由下曲臂,上曲臂,导线横担和地线支架组成.假定上曲臂和下曲臂连接点为铰接点,并承受相等的水平荷载 24.猫头型铁塔塔头由哪些部分组成?与酒杯型铁塔塔头有何异同? 由下曲臂.下横担.上曲臂.上横担组成.猫头塔多了下横担;酒杯型导线呈水平排列,猫头型呈三角形排列.从三相导线的电气对称性,三角形排列优于水平排列,水平排列防雷较好,且脱冰舞动造成的碰线机会大大减小.猫头型导线水平间距减小,断线时受力性好,耗材少.25.上拔基础稳定计算包括哪些内容,拉线盘与阶梯基础在上拔验算时有何不同?拉线盘上拔稳定计算.拉线盘水平方向稳定计算.拉线盘强度计算 26.刚性基础,柔性基础分别适应何种地质条件?适应于地质条件比较坚硬,柔性基础适应于地基比较软地.27.卡盘的抗倾覆力由哪几方面组成?1.被动土压力2.上平面摩擦力3.下平面土压力28.杆塔基础按受力分为哪些类型?单柱直线电杆的基础应进行哪些稳定计算?上拔基础.下压基础.倾覆基础;进行下压稳定计算.倾覆力稳定计算.1.15()x x x M Ga ph p h Z =∑+∑+计算:1.如图,A1=30o,A2=15o,T1=19000N,T2=16000N,试求杆塔承受的角度荷载,不平衡张力分别是多少?其标准值及设计值是多少?解:角度荷载标准值为:P T =T1sinA1+T2sinA2=…=13641.1N 角度荷载的设计值为:P=γP T =1.4x13641.1=19097.54N不平衡张力标准值为:△T=T1cosA1-T2cosA2=…=999.67N不平衡张力设计值为:△T1=γ△T=1.4x999.67=1399.54N 2.已知某输电线路水平档距为350m垂直档距为L v=460m,地线采用1x7-8.4- 1370-A.试求地线作用在杆塔上垂直荷载的荷载标准值和荷载设计值.γ1B=81.63x10-3N/(m•mm2)γ2B=81.63x10N/(m•mm)解:已知地线直径为8.4mm,抗拉强度为1370MPa,查表可得地线截面积为43.10mm2垂直荷载标准值为:G o=γ1B A D L v+γ2B A D L v=…=2565.29N 垂直荷载设计值为: G D=γGγ1B A D L V+λQγ2B A D L V=3267.72N(γG=1.2, λQ=1.4)3.一环形截面受弯构件承受设计弯矩80x106N·mm,已知外径D=500mm,内径d=400mm,混凝土等级为C20,纵筋为1214Ⅱ级布置在壁厚中央,试验算其强度.解:环形截面积A=π[(P/2)2-(d/2)2] =70650mm2,查附表9得As=923x2= 1846 mm2,查附表3,附表5可得钢筋混凝土弯曲抗压强度设计值fcm=11N/mm2,钢筋抗拉强度设计值fy=310N/mm2,则有受压面积与构建环形面积比率α=fai/π=f y A s/(f cm A+2f y A s)=0.297<0.3sinφ=sin(πα)=sin(180o x0.297)= 0.803,所以能承受弯矩为M=[fcm A(D+d)/4+2fyAsrs]sinφ/π=…>80x106N·mm,所以强度满足要求.。
杆塔设计基础问题49问及答案
杆塔设计基础问题49问及答案1.根据塔的用途,在线路中可以分为哪些类别?根据用途不同,塔可分为四类:换位塔、跨越塔、转角塔和终端塔。
2杆横臂的分类根据结构不同,杆横臂可分为固定横臂、旋转横臂和屈曲横臂。
这座塔的主要尺寸是什么?塔架的总体尺寸主要包括塔架的标称高度、横臂的长度、上下横臂之间的垂直距离、接地线支架的高度以及双接地线悬挂点之间的水平距离。
塔的标称高度是多少?从塔下横臂下弦边到地面的垂直距离h称为塔的标称高度。
5说60NA3018-30?极点的表示?额定电压为60kV、直径为300毫米、高度为18米的拉伸型A可应用于旋转角度为0至30度的LGJ-70或LGJ-95型电线杆。
6作用在塔架上的载荷可分为?它可以分为永久载荷、可变载荷和特殊载荷。
如何得到7座塔的设计荷载?风荷载设计值为荷载标准值的1.4倍,竖向荷载设计值为荷载标准值的1.2倍。
8座塔的总高度是多少?塔的总高度与跨度、地理条件、电压水平、气候和电气条件等因素有关。
如何确定九塔横担的长度?塔架的横臂长度可根据导线的水平线间距和最小气隙并考虑带电作业的要求来确定。
10根圆形截面钢筋混凝土电杆设置纵向钢筋的目的是什么?设置纵向钢筋的目的是帮助混凝土承受压力并减小构件的横截面尺寸。
承受混凝土收缩和温度变形引起的弯矩和拉应力较小;防止部件突然脆断。
圆形截面钢筋混凝土电杆设置螺旋肋的作用是什么?设置螺旋钢筋的目的是防止纵向钢筋的屈曲,提高构件的延性,并与纵向钢筋形成钢筋骨架。
12钢筋混凝土失稳和破坏过程?在实际结构中,钢筋混凝土柱由于各种原因会产生初始偏心,导致加载后产生附加弯矩和相应的侧向挠度。
这个附加弯矩对短柱的影响很小,可以忽略不计。
细长柱的情况不同。
细长柱在附加弯矩作用下产生侧向挠度,侧向挠度增大了初始偏心率。
随着荷载的增加,侧向挠度和附加弯矩将不断增加。
由于相互影响,长柱将在轴力弯矩的共同作用下被破坏。
在破坏过程中,纵向裂缝首先出现在凹边处,然后混凝土被压碎,纵向钢筋向外弯曲凸出,横向挠度迅速发展,柱失去平衡而被破坏,称为失稳破坏。
输电线路设计复习题
复习题一、简答题1、简述输电线路各组成部分及其作用。
输电线路一般是由杆塔、基础、导线、地线、绝缘子、金具和接地装置等构成。
各部分的主要作用如下:杆塔:支持导线、地线,使它们对地及相与相间保持一定的距离。
基础:保证杆塔的稳定,不因垂直荷重、水平荷重,断线张力而上拔、下沉或倾倒。
导线:线路的主要部分,作用是传输电能。
地线:也称为避雷线,作用是防止导线受到直接雷击。
绝缘子:用来支承或悬挂导线使之与杆塔绝缘,保证导线对地绝缘及保证三相间相互绝缘。
金具:主要用来连接导线和绝缘子串等,并把它们安装在杆塔上,根据用途的不同,还起接续、防护等作用。
接地装置:连接地线与大地,把雷电流迅速引入地下。
2、输电线路研究对象是什么?为何架空线路比电缆线路应用广泛?研究对象:1、架空线路导线和避雷线的机械计算;2、杆塔及其基础计算;3、线路选线与杆塔定位以及施工计算。
架空线路结构简单、施工周期短、建设费用低、技术要求低、检修维护方便。
散热性能好、输送容量大等。
3、什么叫档距、弧垂及限距?三者有何关系?档距:相邻两直线杆塔中心线间的水平距离称为档距弧垂:导线悬挂点到导线最低点的垂直距离称为弧垂。
限距:导线到地面或其他被跨越物之间的垂直距离称为限距。
4、架空线路的振动类型有哪些?目前的防振措施有哪些?机理如何?振动的类型:1、微风振动2、舞动3、次档距振动4、电晕振动。
防振措施:a、在架空线上加装防振装置用以吸收振动能量减弱振动幅度;如防振垂和阻尼线。
b、提高架空线的耐振强度,防止因振动而引起的损坏;如护线条及降低架空线的运行应力。
5、什么叫设计用气象条件的三要素?他们在设计中如何选取?风速、覆冰厚度和气温,称之为设计用气象条件的三要素最大风速的选取:330kV及以下离地面15m高处15年一遇10min平均的最大风速。
500kV及以下离地面20m高处30年一遇10min平均的最大风速。
覆冰厚度的选择:1、测水重2、测总重法3、椭圆法气温的选取:1、最高气温一般取+40度;2、最低气温就取5的整数倍数值;3、年平均气温,取逐年的年平均气温的平均值。
输电线路施工复习题
输电线路施工复习题一、判断题1.水灰比越小,混凝土强度就越低。
(ⅹ)2.内摇臂抱杆分解组塔不受地形和地质条件限制。
(√)3.铝绞线LJ-120钳压法压接时,钢模压接顺序为从一端开始向另一端上下交错压接。
(√)4.混凝土用沙,采用颗粒粗的比采用颗粒细的好。
(ⅹ)5.一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。
(√)6.基础是杆塔的底座,起抗拔、抗倾覆、防沉的稳固作用。
(√)7.张力放线的施工段是在一个耐张段来进行的。
(ⅹ)8.接地体的接地电阻数值越大越好。
(ⅹ)9.避雷线的保护角越大,保护导线防雷击的作用越好。
(ⅹ)10.外拉线抱杆组塔法的抱杆,应布置在带有脚钉的塔腿上。
(√)11.水泥的标号就是混凝土的标号。
(ⅹ)12.放线区段较长,施工的综合效益高,因此说放线区段越长越好。
(ⅹ)13.凡是能饮用的自来水和洁净的天然水都可以用来拌制混凝土。
(√)14.张力放线的施工段是在一个耐张段来进行的。
(ⅹ)15.液压连接一般适用于中小截面的导线连接。
(ⅹ)16.整体立杆时制动绳在刚起立时受力最大。
(ⅹ)17.混凝土有小蜂窝麻面时,一般不需要处理。
(ⅹ)18.坍落度是为测定混凝土强度而做的试验。
(ⅹ)19.直线杆塔主要是支持线路正常运行时的垂直荷载及水平荷载。
(√)20.铁塔组立施工主要分为整体起立和分解组立两大施工方法。
(√)21.现浇混凝土基础的养护应自浇制完毕后12h内开始浇水养护。
(√)22.铁塔的组立安装主要分为整体起立和分解组立两大类型。
(√)23.张力放线采用的是耐张塔直路通过,直线塔档间紧线的施工方法。
(√)24.混凝土有小蜂窝麻面时,一般不需要处理。
(ⅹ)25.一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。
(√)26.基础是杆塔的底座,起抗拔、抗倾覆、防沉的稳固作用。
(√)27.钢芯铝绞线LGJ-150钳压法压接时,钢模压接顺序为从一端开始向另一端上下交错压接。
架空输电线路设计复习
防振捶的耗能原理?
答:防振锤由一段短的钢绞线在其两端各装一个重锤,中 间有专为装于导线上使用的夹板组成。导线振动时,夹板 随着导线上下移动,由于两端重锤具有较大的惯性而不能 和夹板同步移动,致使防振锤的钢绞线不断上下弯曲。重 锤的阻尼作用减小了振动的振幅,而钢绞线的变形及股线 间的摩擦则消耗了导线振动传给它的能量,从而减小了导 线的振动。振动的振幅越大,钢绞线上下弯曲的挠度越大, 消耗的能量越多。
15.某杆塔的水平档距就是 ;垂直档距为 。 该杆两侧档距之和的算术平均值 杆塔两侧档导线最低点之间的水平距离 16.在架空导线上发生振动的类型主要有 、 、脱 冰跳跃、横向碰击、电晕舞动、短路振荡和湍流振动等。 微风振动 次档距振荡
17.绘制纵断面图的比例尺,对平地或起伏不大的丘陵,水 平采用 ,高差采用 。 1:5000/ 1:500 18.施工图设计一般由施工说明书、 、计算数据和地 面标桩所组成。 施工图纸 19.电缆的基本结构由三部分组成: ,用于传输电 能; ,保证电能沿导电线芯传输,在电气上使导电 线芯与外界隔离; ,起保护密封作用,使绝缘层不 受外界潮气侵入,不受外界损伤,保持绝缘性能。 导电线芯/绝缘层/保护层
孤立档在运行中有何优点?施工中有何缺点? 答:运行优点: 1)可以隔离本档以外的断线事故。 2)导线两端悬点不能移动,垂直排列档距中央线间距离在 不同时脱冰时能得到保障,故可使用在较大档距。 3)杆塔微小的挠度,可使导线、避雷线大大松弛,因此杆 塔很少破坏。 施工中的缺点: 1)为保证弧垂能满足要求,安装时要根据杆塔或构架能承 受的强度进行过牵引。 2)孤立档档距较小时,绝缘子串下垂将占全部弧垂一半甚 至更多,施工安装难度大。
16、某一耐张段共有四档,其档距分别为100、200、300、 400m,其代表档距为()。 ( A ) 200m ( B ) 300m ( C ) 316m ( D ) 327m 答案:( C ) 17、绝缘子是用来使导线和杆塔之间保持()状态。 ( A ) 稳定 ( B ) 平衡 ( C ) 绝缘 ( D ) 保持一定距离 答案:( C ) 18、避雷线产生稳定振动的基本条件是()。 ( A ) 风速均匀,风向与导线成30°角 ( B ) 风速愈大,愈易形成稳定振动 ( C ) 周期性的间歇风力 ( D ) 风速均匀,风向垂直于导线轴向 答案:( D )
杆塔结构复习题
杆塔结构复习题杆塔结构复习题杆塔结构是一种常见的工程结构,用于支撑电力线路、通信线路等。
它承受着巨大的荷载,需要具备足够的强度和稳定性。
在工程设计中,我们需要对杆塔结构进行复习和分析,以确保其安全可靠。
本文将通过一系列复习题,帮助读者加深对杆塔结构的理解。
1. 杆塔结构的分类杆塔结构可以根据不同的标准进行分类。
按照杆塔的功能,可以分为输电塔、通信塔等。
按照结构形式,可以分为悬臂塔、悬挂塔等。
请简要介绍一种杆塔结构的分类方式,并给出一个实际的例子。
2. 杆塔结构的荷载杆塔结构所承受的荷载主要包括垂直荷载、水平荷载和风荷载等。
请问,在设计杆塔结构时,我们应该如何合理计算和考虑这些荷载?3. 杆塔结构的强度计算杆塔结构的强度计算是确保其安全可靠的重要环节。
请简要介绍一种常用的杆塔强度计算方法,并说明其适用范围和注意事项。
4. 杆塔结构的稳定性杆塔结构在受到外力作用时,需要具备足够的稳定性,以防止倾倒和破坏。
请问,在设计杆塔结构时,我们应该如何考虑和提高其稳定性?5. 杆塔结构的材料选择杆塔结构的材料选择直接影响其强度和稳定性。
请简要介绍一种常用的杆塔材料,并说明其特点和适用范围。
6. 杆塔结构的施工与维护杆塔结构的施工和维护对于其长期稳定运行至关重要。
请问,在杆塔结构的施工和维护中,我们应该注意哪些关键点?7. 杆塔结构的未来发展随着科技的进步和社会的发展,杆塔结构也在不断演进和改进。
请简要介绍一种杆塔结构的未来发展方向,并说明其可能的优势和挑战。
通过以上复习题,我们对杆塔结构的不同方面进行了回顾和思考。
杆塔结构作为一种重要的工程结构,其设计和运行需要严谨的技术和专业知识。
希望通过这些复习题,读者能够加深对杆塔结构的理解,并在实际工程中能够应用所学知识,确保杆塔结构的安全可靠。
杆塔设计基础问题49问及答案
1.按杆塔在线路中的用途可分为哪几类?杆塔按用途不同可以分为:换位杆塔、跨越杆塔、转角杆塔、终端杆塔四大类。
2 电杆横担的分类电杆横担根据结构不同可分为固定横担、转动横担和压屈横担。
3 杆塔的外型尺寸主要包括那些?杆塔外形尺寸主要包括杆塔呼称高度、横担长度、上下横担的垂直距离、地线支架高度、双地线挂点之间水平距离等。
4 什么是杆塔的呼称高?杆塔下横担的下弦边缘到地面的垂直距离H称为杆塔呼称高度。
5 说出O60NA3018-301 电杆的表示?额定电压为60kV的耐张A型直径300mm高18m,可以适用于0到30度内的转角,导线型号LGJ-70或LGJ-95的电杆。
6 作用在杆塔上的荷载随时间可分为?可分为永久荷载、可变荷载、特殊荷载。
7 杆塔设计荷载是怎么求得?风荷载设计值取荷载标准值的1.4倍,垂直荷载设计值取荷载标准值的1.2倍。
8 杆塔的总高度与什么有关?杆塔的总高度与档距、地理条件、电压等级、气候及电气条件等因素有关。
9 杆塔横担的长度怎么确定?杆塔的横担长度可根据导线水平线间距和最小空气间隙并考虑带电作业的要求来确定。
10 环形截面钢筋混凝土电杆设置纵向钢筋的目的是?设置纵向钢筋的目的:协助混凝土承受压力,减少构件的截面尺寸;承受可能产生的不太大的弯矩以及混凝土收缩及温度变形引起的拉应力;防止构件突然的脆性破坏。
11 环形截面钢筋混凝土电杆设置螺旋筋的作用?设置螺旋钢筋的作用是为了防止纵向钢筋的压屈、改善构件的延性并与纵向钢筋形成钢筋骨架。
12 钢筋混凝土的失稳破坏过程?在实际结构中,钢筋混凝土柱由于各种原因,存在有初始偏心距,在加载后产生附加弯矩和相应的侧向挠度。
此附加弯矩对短柱来说影响不大,可忽略不计。
对于细长柱情况就不同了,细长柱在附加弯矩作用下产生侧向挠度,而侧向挠度又加大了初始偏心距,随负荷的增加,侧向挠度和附加弯矩将不断增大,这样相互影响的结果,使长柱在轴向力合弯矩的共同作用下而破坏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.22φ14钢筋各符号代表什么?22根一级热轧钢筋公称直径14mm
2.什么叫悬垂绝缘子串风偏角?导线和悬垂绝缘子串在风荷载作用下使悬垂
绝缘子串偏离一定的角度,称为悬垂绝缘子串风偏角φ。
3.什么叫防雷保护角α?防雷保护角是地线与导线的连线在铅直方向的夹角。
4.杆塔纵向水平荷载,杆塔横向水平荷载的定义是什么?纵向水平荷载:垂直
杆塔平面即垂直横担方向。
杆塔横向水平荷载:平行杆塔平面即沿横担方向。
5.什么叫直线型杆塔、耐张型杆塔?在正常运行情况下,仅承受导线.地线.绝
缘子和金具等重量的垂直荷载以及横向水平风荷载,而不承受顺线路方向张力的杆塔称为直线型杆塔。
除具有与直线型杆塔同样的荷载承载能力外,还能承受更大的顺线路方向的拉力,以支持事故断线时产生纵向不平衡张力,或者承受因施工.检修时锚固导线和地线引起的顺线路方向荷载的杆塔,称为耐张型杆塔。
6.什么叫呼称高度,经济呼称高度?杆塔下横担的下弦边缘线到地面的垂直距
离H称为杆塔呼称高。
使得整个线路材料用量最少的最优高度称为经济呼称高度
7.转角杆塔转角大小与角度荷载的关系?一相导线的角度荷载为
Pj=T1sin&1+T2sin&2 T1.T2杆塔前后导线.地线张力。
&1.&2导线与杆塔横担垂线间的夹角。
转角杆塔及兼有小转角的直线型杆塔在进行荷载计算时,将水平张力分解成横向水平荷载,即为角度荷载.转角杆塔转角越大,角度荷载越大.
8.耐张杆塔的上层拉线和下层拉线的主要作用是什么?上层拉线:断线情况
下,承受断线导线张力,承受全部断地线张力。
下层拉线:正常情况时承受所有横向水平荷载;断线情况时,承受断导线张力。
9.导线三角形布置与水平布置的的主要优点?从三相导线的电气对称性来说,
三相导线的三角形排列优于水平排列,从运行的技术条件来说,导线采用水平排列时,防雷较好,且在不同时脱冰或导线舞动时所造成的碰线机会大大减少,这对覆冰区有特殊意义。
10.环形截面钢砼受弯构件计算公式的适应条件是什么?含筋率
w=fyAs/fcA<=0.9
11.刚性基础与柔性基础分别适应什么地质条件?刚性基础底板为阶梯式,底板
不变形,不需要配钢筋,适用较硬地质条件。
柔性基础底板较大而薄,基础可随土壤变形,适用较软地质条件,基础埋置浅。
12.杆塔的水平档距和垂直档距的作用是什么?水平档距是用来计算导线传递
给杆塔的水平荷载的。
垂直档距表示有多长导线的垂直荷载作用在某杆塔上。
13.荷载、材料强度标准值,荷载、材料强度设计值分别用于什么计算?荷载标
准值用于变形和裂缝计算;荷载设计值用于强度计算
14.偏心距增大系数 的物理意义是什么?偏心距增大系数的物理意义是,考虑
长柱偏心受压后产生的二阶弯矩对受压承载力的影响。
15.猫头型铁塔与酒杯型铁塔有何区别,各有什么优点?猫头塔多了下横担;酒
杯型导线呈水平排列,猫头型呈三角形排列.从三相导线的电气对称性,三角形排列优于水平排列,水平排列防雷较好,且脱冰舞动造成的碰线机会大大减小.猫头型导线水平间距减小,断线时受力性好,耗材少
16.预应力钢筋砼电杆的最大优点是什么?在使用荷载下不出现裂缝,减少了在
使用荷载下刚劲拉应力高的构件的裂缝宽度,因此对裂缝要求较高的构件特别适用。
可以合理利用高强度钢筋和高强度等级的混凝土,从而节省材料和减轻自重。
提高了抗裂度,从而提高了构件的刚度和耐久性。
17.钢筋混凝土电杆基础的三盘指的是哪三盘?底盘.卡盘.拉线盘
18.单柱直线电杆计算有何种假定,其最大弯矩发生在何处?单杆直线电杆因埋
入土中较深,所以计算时可视为一端嵌固的悬臂梁,其嵌固点一般假定在店面以下1/3埋深处。
由于单杆直线电杆在加拉线后,改变了拉线点以下杆柱的受力情况(即将杆身所受弯距转化为压力)最大弯矩可能发生在拉线点以下0.577h3处。
19.酒杯型塔头、猫头型塔头分别由哪几部分组成?酒杯型:由下曲臂,上曲臂,
导线横担和地线支架组成.猫头型:由下曲臂,上曲臂,导线横担和地线支架组成.
20.铁塔斜材的布置有哪三种型式?塔身斜材一般多采用单斜材.双斜材(又称
叉斜材)和K型斜材。
铁塔腿部的结构一般采用K型斜材的布置方式,并且在正侧面均要加水平连杆,辅助横隔面应设平撑杆。
21.环形截面钢筋砼构件布置有几种钢筋,分别起什么作用?环形截面受弯构件
布置有两种钢筋:纵向受力钢筋和螺旋筋;纵向钢筋是协助混凝土承受压力,减少构件的截面尺寸,承受可能产生的不太大的弯矩以及混凝土收缩及温度变形引起的拉应力,防止构件突然的脆性破坏.螺旋钢筋除用来防止在剪力和扭矩作用下发生破坏外,还起固定纵向受力钢筋的作用.纵向受力钢筋均匀分布在截面的圆周方向;螺旋筋沿柱高等距盘绕.
22.杆塔呼称高度由哪四部分组成?H=人+fmax+hx+h即悬垂绝缘子串的长度,导
线的最大弧垂,导线到地线及被跨越物的安全距离,施工裕度。
23.决定压杆稳定系数 由哪三个因素确定?①构件材料②截面类型③长细比λ
=l0/i(l0计算长度i为回转半径)说明:λ越大,结构稳定性越差。
24.拉线的拉线盘必须计算哪些内容?拉线盘上拔稳定计算,拉线盘水平方向的
稳定验算,拉线盘强度计算。
25.转角杆塔布有哪几种拉线?各起什么作用?转角电杆布置的拉线有:①转角
拉线:平衡角度力和水平风荷载②反向拉线:防止反向风荷载大于导线的角度荷载,从而导致拉线收到负的拉力而松弛③分角拉线:为防止转角电杆在正常情况运行下一直受导线、地线张力的作用使杆身长时间向内角方向产生一个作用力,致使电杆逐渐向线路内角方向倾斜。
为防止这种倾斜,通常采用安装分角拉线。
26.写出单杆直线电杆弯矩计算公式,并说明各项的意义。
27.抗扭计算中的两个界限值0.7ft、0.25fc的意义是什么?τ≤0.7ft时按构造
配箍筋(螺旋钢筋),τ>0.7ft时按计算配置螺旋钢筋和纵筋。
τ≤0.25fc 按受弯构件设计的截面尺寸满足要求,τ>0.25fc按受弯构件设计的截面尺寸不满足要求。
28.卡盘的抗傾覆力由哪几方面组成?1.被动土压力2.上平面摩擦力3.下平面
土压力
29.转动横担的作用是什么?起动力过大或过小有什么不好?减轻了事故断线
时杆柱承受的弯矩和扭矩,从而扩大了单杆直线电杆的使用范围,提高了线路的经济性。
转动横担起动力过大,达不到减小扭矩的效果;起动力过小,当相邻各档导线的覆冰、风载及悬挂点高差不相等时,产生不平衡张力引起“误动作”。
转动横担在事故断线时,断线张力超过了横担转动的起动力,使横担的某一控制构件立即破坏或屈服,横担产生转动而摆到线路纵向,这样大大减轻了事故断线时杆柱承受的弯矩或扭矩,从而扩大了单杆直线电杆的使用范围,提高了线路的经济性
30.杆塔基础按受力分为哪些类型?单柱直线电杆的基础应进行哪些稳定计
算?上拔.下压类基础,倾覆类基础。
进行下压稳定计算,倾覆稳定计算
计算题
1、环形截面受弯构件的强度计算
见例4-1:注意1、计算步骤
2、材料强度如何取值
2、杆塔垂直荷载的计算
见例2-1:注意1、档距的应用
2、荷载分项系数的应用
3、铁塔构件强度计算
见例6-1:注意:1、回转半径的取值(查表)
2、长细比修正系数的取值
肢的外伸长度计算
3、计算强度折减系数m
N
4、压杆稳定系数的查表
4、单柱直线电杆弯矩的计算
见例5-1的第一步
注意:1、最大弯矩发生在何处
2、力臂的取值
5、抗剪扭计算
见例4-4的(3)至(4)步
计算:1.如图,A1=30o,A2=15o,T1=19000N, T2=16000N,试求杆塔承受的角度荷载,不平衡张力分别是多少?其标准值及设计值是多少? 解:角度荷载标准值为: PT=T1sinA1+T2sinA2=13641.1N 角度荷载的设计值为: P=γPT =1.4x13641.1=19097.54N 不平衡张力标准值为: △T=T1cosA1-T2cosA2=…=999.67N 不平衡张力设计值为: △T1=γ△T=1.4x999.67=1399.54N
2.已知某输电线路水平档距为350m垂直档距为Lv=460m,地线采用1x7-8.4- 1370-A.试求地线作用在杆塔上垂直荷载的荷载标准值和荷载设计值. γ1B=81.63x10-3N/(m•mm2) γ2B=81.63x10-3N/(m•mm2)
解:已知地线直径为8.4mm,抗拉强度为1370MPa,查表可得地线截面积为43.10mm2 垂直荷载标准值为: Go=γ1BADLv+γ2BADLv=…=2565.29N 垂直荷载设计值为: GD=γGγ1BADLV+λQγ2BADLV=3267.72N (γG=1.2, λQ=1.4)
3.一环形截面受弯构件承受设计弯矩80x106N·mm,已知外径D=500mm,内径d=400mm,混凝土等级为C20,纵筋为1214Ⅱ级布置在壁厚中央,试验算其强度.
解:环形截面积A=π[(P/2)2-(d/2)2] =70650mm2,查附表9得As=923x2= 1846 mm2,查附表3,附表5可得钢筋混凝土弯曲抗压强度设计值fcm=11N/mm2,钢筋抗拉强度设计值fy=310N/mm2,则有受压面积与构建环形面积比率α=fai/π=fyAs/(fcmA+2fyAs)=0.297<0.3 sinφ=sin(πα)=sin(180ox0.297)= 0.803,所以能承受弯矩为M=[fcmA(D+d)/4+2fyAsrs]sin φ/π=…>80x106N·mm,所以强度满足要求。
