四路彩灯显示系统设计
四路彩灯课程设计
湖南第一师范学院课程设计报告四路彩灯显示系统起止日期：自2011年12月19日至2011年12月30日信息科学与工程系系（部）Xx学生姓名xxxxxxxxxxx班级xxxxxxxxxxxx学号成绩xxxxxxxxxx指导教师(签字)2011年12月30日湖南第一师范学院课程设计任务书2011-2012学年第一学期系（部）信息科学与工程系专业电子科学与技术班级 xxx 课程名称：数字电子技术设计题目：四路彩灯显示系统指导教师（签字）：年月日教研室主任（签字）：年月日目录1 概述 (1)1.1 前言 (1)1.2 设计要求 (1)1.3设计总思路 (1)2 方案的选择 (1)3单元电路的设计和元器件的选择 (2)3.1时钟脉冲产生电路 (2)3.2循环控制电路 (3)3.3彩灯花样输出电路 (4)3.1.2运用到74LS194功能表 (4)3.1.3制计数器的输出端的C、D信号控制移位寄存器的S0和S1及其ＣＬＲ＇端真值表 (5)3.4各元器件逻辑符号与引脚图解 (5)4 经验体会 (7)4.1设计过程中遇到的问题及解决方案 (7)4.2设计体会 (7)4.3对该设计的建议 (8)参考文献 (8)附录A彩灯花样输出电路连线图 (9)附录B 总电路设计 (10)附录C EDA仿真电路图 (11)附录D 元器件清单 (12)1 概述1.1 前言用中规模集成电路设计并制作一个四路彩灯显示系统，可用于节日庆典，医院病房等多处地方，同用单片机控制相比，它具有准确，不易受外界干扰出错，因而得到了广泛的应用。
小到人们日常生活中的电子贺卡，大到宾馆、医院等公共场所的大型数显电子钟。
1.2 设计要求用中规模集成电路设计并制作一个四路彩灯显示系统，要求如下：1·开机自动置入初始状态后即能按规定的程序进行循环显示。
2·程序由三个节拍组成：第一节拍时，四路输出Q1～Q4依次为1，使第一路彩灯先点亮，接着第二，第三，第四路彩灯点亮。
4路彩灯显示系统的设计与实现
综合实验3 4路彩灯显示系统的设计与实现姓名：李唐专业：11级通信学号：2010112058实验目的与逻辑功能要求：用中规模集成电路设计并制作一个四路彩灯显示系统，要求如下：1、开机自动置入初始状态后即能按规定的程序进行循环显示。
2、程序由三个节拍组成：第一节拍时，四路输出Q1～Q4依次为1，使第一路彩灯先点亮，接着第二，第三，第四路彩灯点亮。
第二节拍时，Q4～Q1依次为0，使第四路彩灯先灭，然后使第三，第二，第一路彩灯灭。
第三节拍时，Q1～Q4输出同时为1态0.5秒，然后同时为0态0.5秒，使四路彩灯同时点亮0.5秒然后同时灭0.5秒，共进行4次。
每个节拍费时都为4秒，执行一次程序共需12秒3、用发光二极管显示彩灯系统的各节拍实验仪器与器件:直流稳压电源一台；数字试验箱一台；计算机一台。
4位双向移位寄存器74ls194，十进制计数器74ls160；双4选1数据选择器75ls153。
74ls00。
555定时器，D触发器74ls74（2个）；4路逻辑电平LED显示电路，秒脉冲发生器（试验箱自带）。
实验原理框图:实验原理框图如图所示；设计总思路:根据任务要求，要实现本系统，循环控制电路和彩灯花样输出电路。
，循环控制电路由74LS161和7420实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和保持。
第一节拍为1右移，第二节拍为0左移，第三节拍移位寄存器保持状态，彩灯直接由CP脉冲控制。
由于程序循环一次要12秒，故需要一个12进制的计数器控制循环。
第三节拍时要求1秒内全灭全亮各一次，故脉冲信号频率比先前两节拍时脉冲频率要快一倍，而且要以相同频率控制CLR.仿真图:名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。
____佚名《越人歌》人生若只如初见，何事秋风悲画扇。
四路彩灯显示电路_数字逻辑_课程设计
数字电路逻辑设计课程设计设计标题：四路彩灯显示体系专业班级：姓名：学号：设计课题：四路彩灯显示体系设计1.设计义务和请求设计一个四路彩灯掌握器,设计请求如下：（1）接通电源后,彩灯可以主动按预先设置的程序轮回闪耀.（2）设置的彩灯花型由三个节奏构成：第一节奏：四路彩灯从左向右逐次渐亮,灯亮时光1s,共用4s;第二节奏：四路彩灯从右向左逐次渐灭,也需4s;第三节奏：四路彩灯同时亮s,然后同时变暗,进行4次,所需时光也为4s.（3）三个节奏完成一个轮回,一共须要12s.一次轮回之后反复进行闪耀.2. 设计剖析四路彩灯既有四路输出,设依次为d Q.c Q.b Q.a Q,若“1”暗示灯亮,“0”暗示灯灭,由课题请求可知四路彩灯显示体系请求如下表1所示的输出显示.表1四路彩灯输出显示由上表可知,须要一个分频器起节奏产生和掌握感化,每4s一个节奏,3个节奏共12s后反复轮回.一个节奏停止后应产生一个旌旗灯号到节奏程序履行器,完成彩灯渐亮.渐灭.同时亮.同时灭等功效.分频及节奏掌握可以用一个模12计数器来完成;彩灯渐亮.渐灭可以用器件的左移.右移功效来实现,是以可选用移位存放器74194来完成.同时亮0.5s.同时灭0.5s 可斟酌把1Hz 的秒脉冲旌旗灯号直接加到输出显示端来完成.综上所述,要完成四路彩灯显示功效须要有分频器.节奏掌握器.节奏程序履行器及脉冲源等电路.记第一,二,三节奏分离为012Y YY 有用时光应为4秒,0Y 停止1Y 立时开端,1Y 后2Y 立时开端,如斯轮回不竭.为此可斟酌采取移位存放器构成的移位型掌握器.因为有三个状况,是以须要用三个触发器对现时状况进行记忆,为使各状况的有用时光距离为4秒,则驱动该移位掌握器动作时钟周期应为4秒.应在开机刹时,使移位型掌握器的状况被肯定下来,即012Y YY 节奏应为100,可掌握输入旌旗灯号使触发器置位.复位来实现.为实现0Y 功效请求器件具有右移功效,为实现1Y 功效请求器件有左移功效;并且左.右移输入可为“0”也可为“1”;为实现2Y 功效,请求器件同时具有并行置数功效.是以可选用一种具有左移.右移和并行置数功效的通用移位存放器74LS194.74LS194具有并行输入端A.B.C.D,并行输出端A Q .B Q .C Q .D Q ,右移输入端SR,左移输入端SL 和模式掌握输入端0S ,1S 以及一个无前提直接消除端CLR.模式掌握输入0S ,1S 有00.01.10.11四种组合方法,分离暗示双向移位存放器所具有的四种功效,即制止.右移.左移和并行置数.为了使当012Y YY =100时,01S S =01（右移）,012Y YY=010时,01S S =10（左移）,当012Y YY =001时01S S =11（并行置数）.74LS194的输出端初态均为零,在开机刹时,使移位掌握端01S S的状况被肯定下来,即 012Y YY=100时,01S S =01 右移串行数据输入端 SR 经脉冲旌旗灯号经四分频电路和 经由过程两或门构成的节奏电路,使四路彩灯从右到左依次亮共 4秒 ,当012Y YY=010 01S S =10 左移串行数据输入端 SL 经脉冲旌旗灯号经四分频电路和 经由过程两或门构成的节奏电路,使四路彩灯从左到右依次灭共 4秒,012Y YY=001 01S S =11 并行数据输入端 A.B.C.D 经脉冲旌旗灯号经四分频电路和 经由过程两或门构成的节奏电路,使四路彩灯同时为“1”0.5秒.同时为“0”0.5秒,反复4遍共4秒,完成一个轮回共需12秒,12个CP 脉冲. 3. 设计计划剖析以上设计义务,该掌握体系完成如图3-4所示的掌握流程,体系构造框图如图3-5所示.个中脉冲源采取秒脉冲产生器,用以供给频率为1Hz 的时钟旌旗灯号;分频器将1Hz 的时钟旌旗灯号四分频,用以产生（即4S ）的时钟旌旗灯号;节奏掌握器产生三个节奏轮回的掌握旌旗灯号;节奏程序履行器完成在每个节奏下的体系动作,即数据的左移.右移和送数功效,可以应用双向通用移位存放器74LS194完成;显示电路完成体系轮回演示的指导,可以用发光二极管模仿.体系掌握流程图及掌握体系构造框图如下图所示：图1：四路彩灯掌握流程图 图2：四路彩灯掌握体系构造框图4. 设计实现下图为四路彩灯显示的一种简略单纯实现电路.该电路选用同步十六进制计数器74161实现模12分频及节奏掌握,用4位双向移位存放器74191实现彩灯的渐亮.渐灭功效.图3：四路彩灯显示体系的一种实现电路四路彩灯显示体系的工作进程如表2所示.74161的输出为0123Q QQ Q ;74194的输出为A B C D Q Q Q Q ;四路彩灯的输出为a b c d Q Q Q Q .74194的工作方法掌握端132M Q Q =+,032M Q Q =+.在第一节奏中,1001M M =,74194实现右移功效,即在时钟脉冲感化下,把1SR D =逐次移进;在第二节奏中,1010M M =,74194实现左移功效,即在时钟脉冲感化下,把0SR D =逐次反偏向移进.因为前两个节奏中30Q =,门G 封闭,输出为0,是以四路彩灯的输出a b c d A B C D Q Q Q Q Q Q Q Q =.在第三节奏中,1010M M =,74194仍然左移,A B C D Q Q Q Q 一向保持为0000.此时31Q =,门G 打开,时钟脉冲CP 同时加到四个输出端a b c d Q Q Q Q ,因为CP是1Hz 秒脉冲,在1s 时光内高电温和低电平中断时光均为0.5s,是以a b c d Q Q Q Q ,在4s 内共进行4次.第三节奏停止后返回第一节奏,如斯反复,实现四路彩灯轮回显示.表2 四路彩灯工作进程注：时钟由第三节奏的1011返回到第一节奏的0000轮回进行5. 四路彩灯体系程序表6. 设计解释应用74LS02N节奏掌握器.74LS74D构成的四分频电路,74LS194D阁下双向移位.下面是它们的引脚图：7. 所需器件74LS32 5个.74LS194D 1个.74LS00 4个.74LS10 2个.74LS161 1个开关 1个.时钟源10000 HZ 5V 1个.5V 电压源 1个.探灯4个.导线若干条.8. Multisim仿真电路图经由过程Multisim仿真,该电路可以实现试验请求的四路彩灯显示体系及其轮回.9. 设计实现功效体系启动后按开关两次, 主动从初始状况按照划定程序完成3个节奏的轮回演示.第一节奏：四路彩灯从左向右逐次渐亮.第二节奏：四路彩灯从右向左逐次渐灭.第三节奏：四路彩灯同时亮,然后同时变暗.10. 实际电路的衔接和调试按照仿真的电路图和上面芯片的引脚图在面包板上连好线路,经检讨无误后,接通电源可看到四个二极管都亮,拔动开关,调好脉冲,不雅察二极管的变更,可以看到电路和仿真的一样.11. 设计应用该设计制造成饰灯,增长彩灯的数目可实际所须要的图形输出,作闪耀灯光应用可应用于贸易告白或者霓虹灯和家居装潢品.12.经验总结经由过程本学期对数字电路逻辑设计一书的进修,经由过程查找材料和网上搜刮相干材料,完成了本次课程设计.我又一次应用了所学常识,进一步懂得到本身所学的常识的感化.下面是我此次课程设计的心得领会.起首是四路彩灯电路的设计,我发明本身对芯片的功效照样不太懂得,后来又从新查了一遍,选择了适合的芯片.但又在连线时出了问题,出了问题其实不主要,主要的是让本身沉着下来,居心去找出问题的地点.然后用本身所学常识解决失落问题,硬是不克不及解决的,可以去就教他人,但在问他人的时刻,必定要懂得对方是如何解决失落这个问题的,不然你将一无所得,下次碰到这个问题你一样又不知道.其次是电路的衔接,线路衔接比划图难多了.在衔接的时刻先要检讨芯片.电线等.在衔接的时刻也要异常的仔细,并且要有耐烦,只要接错一根,就前功尽弃了.是以,要学会耐烦过细的做一件事,不要毛躁,不要粗心.当然,和他人的合作也异常主要.未来走入社会,可否找到好工作,或者说事业顺遂,团队合作占了很重的分量,而当今社会,许多公司.企业都异常看重团队合作精力.最后,我要感激黉舍给我们如许的实践机遇,也感激先生对我们的耐烦教诲.总之,此次设计,让我领会到了团队合作的主要性,让我今后做事更有耐烦,加倍仔细.。
路彩灯显示系统逻辑电路设计
四路彩灯显示系统逻辑电路设计(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--哈尔滨工程大学数字逻辑综合性实验设计报告课程名称数字逻辑实验题目名称四路彩灯显示系统逻辑电路设计班级学号学生姓名同组班级同组学号同组姓名指导教师武俊鹏、孟昭林、刘书勇、赵国冬2013年 06 月摘要四路彩灯常见于节庆场合，按照某种规则点亮或者闪烁彩灯，本次数字逻辑电路设计实验主要完成四路彩灯的控制流程，控制流程如下：1)第一路彩灯先点亮，然后依次点亮第二路、第三路、第四路；2)第四路先灭，然后第三路、第二路、第一路依次灭；3)四路彩灯均亮灭，共四次；4)从1)开始循环。
本次实验采用中小规模集成电路进行彩灯显示系统的设计，具体使用74LS161作为循环控制电路，74LS194控制彩灯花型显示，并用若干基本与门、非门、与非门等芯片基本逻辑电路。
关键词：四路彩灯；计数器；移位寄存器；中小规模集成电路；目录目录1 需求分析......................................................................... 错误!未定义书签。
基本功能要求................................................... 错误!未定义书签。
创新拓展功能................................................... 错误!未定义书签。
设计原理............................................................ 错误!未定义书签。
系统逻辑结构设计.................................................. 错误!未定义书签。
循环控制电路................................................... 错误!未定义书签。

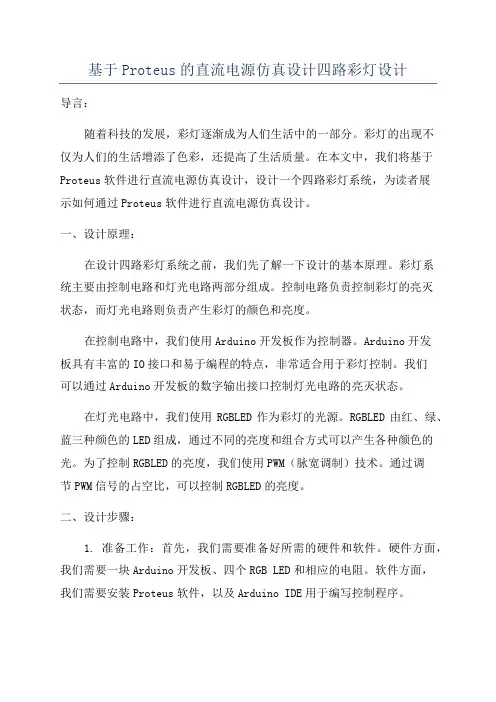

基于Proteus的直流电源仿真设计四路彩灯设计
基于Proteus的直流电源仿真设计四路彩灯设计导言：随着科技的发展，彩灯逐渐成为人们生活中的一部分。
彩灯的出现不仅为人们的生活增添了色彩，还提高了生活质量。
在本文中，我们将基于Proteus软件进行直流电源仿真设计，设计一个四路彩灯系统，为读者展示如何通过Proteus软件进行直流电源仿真设计。
一、设计原理：在设计四路彩灯系统之前，我们先了解一下设计的基本原理。
彩灯系统主要由控制电路和灯光电路两部分组成。
控制电路负责控制彩灯的亮灭状态，而灯光电路则负责产生彩灯的颜色和亮度。
在控制电路中，我们使用Arduino开发板作为控制器。
Arduino开发板具有丰富的IO接口和易于编程的特点，非常适合用于彩灯控制。
我们可以通过Arduino开发板的数字输出接口控制灯光电路的亮灭状态。
在灯光电路中，我们使用RGBLED作为彩灯的光源。
RGBLED由红、绿、蓝三种颜色的LED组成，通过不同的亮度和组合方式可以产生各种颜色的光。
为了控制RGBLED的亮度，我们使用PWM（脉宽调制）技术。
通过调节PWM信号的占空比，可以控制RGBLED的亮度。
二、设计步骤：1. 准备工作：首先，我们需要准备好所需的硬件和软件。
硬件方面，我们需要一块Arduino开发板、四个RGB LED和相应的电阻。
软件方面，我们需要安装Proteus软件，以及Arduino IDE用于编写控制程序。
2. 硬件连线：将Arduino开发板和RGB LED连接起来。
将RGB LED的长脚连接到Arduino开发板的数字输出接口，将短脚连接到相应的电阻上，再将电阻的另一端连接到地。
3. 编写控制程序：打开Arduino IDE，编写控制程序。
控制程序主要包括初始化设置和循环控制两部分。
在初始化设置中，我们需要设置Arduino开发板的IO接口为输出状态，并将初始状态设置为LOW。
在循环控制中，我们通过循环语句控制每个彩灯的亮灭状态和颜色。
4. 仿真设计：打开Proteus软件，新建一个电路图。
四路彩灯控制系统----------数电课设
摘要彩灯常常用于商业、家居或者其他室内外装饰，成本低廉、变化多样、，深受大家喜爱。
四路彩灯系统设计主要由秒脉冲发生器、分频器、节拍控制器、移位计数器、彩灯显示系统组成。
其中，秒脉冲发生器由NE555构成的多谐振荡器产生，分频和控制器由74HC163构成，移位计数器为74HC194。
关键字：彩灯控制分频器节拍控制器秒脉冲发生器移位计数器绪论 (3)设计任务 (3)设计要求 (3)彩灯控制系统设计 (4)第一节系统电路方案设计与论证 (4)1. 基本原理 (4)2. 方案设计 (6)第二节直流电源设计方案 (6)第三节单元电路设计 (7)1. 直流稳压电源的工作原理 (7)2. 时钟脉冲产生电路 (8)3. 分频电路设计 (9)4. 循环控制电路设计 (10)5. 彩灯输出电路 (11)第四节总电路设计及仿真 (12)调试及测试结果分析 (14)参考资料 (15)附录 (16)4位双向移位寄存器 (17)心得体会 (18)设计任务设计并制作一套彩灯控制系统设计要求1.四路彩灯从左向右逐次渐亮，间隔为1秒。
2.四路彩灯从右向左逐次渐灭，间隔为1秒。
3.四路彩灯同时点亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复四次。
4.按照以上技术要求设计电路，撰写设计报告，绘制电路图。
5.电源：220V/50Hz的工频交流电供电。
彩灯控制系统设计第一节系统电路方案设计与论证1.基本原理四路彩灯有四路输出，所以设输其出设依次为Q0n+1Q1n+2Q2n+1Q3n+1若用“1”表示灯亮，则“0”表示灯灭，由设计要求可知四路彩灯显示系统要求如表1.1-1所示的输出显示。
表1-1由表1.1-1可知，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s，然后反复循环这三个节拍。
一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。
分频及节拍控制可以用一个12进制计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74HC194来完成，因为它既可以实现左移又可以实现右移的功能。
4路彩灯显示系统的设计与实现
综合实验3 4路彩灯显示系统的设计与实现姓名：李唐专业：11级通信学号：2010112058实验目的与逻辑功能要求：用中规模集成电路设计并制作一个四路彩灯显示系统，要求如下：1、开机自动置入初始状态后即能按规定的程序进行循环显示。
2、程序由三个节拍组成：第一节拍时，四路输出Q1～Q4依次为1，使第一路彩灯先点亮，接着第二，第三，第四路彩灯点亮。
第二节拍时，Q4～Q1依次为0，使第四路彩灯先灭，然后使第三，第二，第一路彩灯灭。
第三节拍时，Q1～Q4输出同时为1态0.5秒，然后同时为0态0.5秒，使四路彩灯同时点亮0.5秒然后同时灭0.5秒，共进行4次。
每个节拍费时都为4秒，执行一次程序共需12秒3、用发光二极管显示彩灯系统的各节拍实验仪器与器件:直流稳压电源一台；数字试验箱一台；计算机一台。
4位双向移位寄存器74ls194，十进制计数器74ls160；双4选1数据选择器75ls153。
74ls00。
555定时器，D触发器74ls74（2个）；4路逻辑电平LED显示电路，秒脉冲发生器（试验箱自带）。
实验原理框图:实验原理框图如图所示；设计总思路:根据任务要求，要实现本系统，循环控制电路和彩灯花样输出电路。
，循环控制电路由74LS161和7420实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和保持。
第一节拍为1右移，第二节拍为0左移，第三节拍移位寄存器保持状态，彩灯直接由CP脉冲控制。
由于程序循环一次要12秒，故需要一个12进制的计数器控制循环。
第三节拍时要求1秒内全灭全亮各一次，故脉冲信号频率比先前两节拍时脉冲频率要快一倍，而且要以相同频率控制CLR.仿真图:。
四路彩灯显示系统逻辑电路设计说明书
word格式文档数字逻辑综合性实验设计报告课程名称数字逻辑实验题目名称四路彩灯显示系统逻辑电路设计班级学号学生姓名同组班级同组学号同组姓名指导教师武俊鹏、孟昭林、刘书勇、赵国冬2013年 06 月哈尔滨工程大学摘要四路彩灯常见于节庆场合，按照某种规则点亮或者闪烁彩灯，本次数字逻辑电路设计实验主要完成四路彩灯的控制流程，控制流程如下：1)第一路彩灯先点亮，然后依次点亮第二路、第三路、第四路；2)第四路先灭，然后第三路、第二路、第一路依次灭；3)四路彩灯均亮0.5s灭0.5s，共四次；4)从1)开始循环。
本次实验采用中小规模集成电路进行彩灯显示系统的设计，具体使用74LS161作为循环控制电路，74LS194控制彩灯花型显示，并用若干基本与门、非门、与非门等芯片基本逻辑电路。
关键词：四路彩灯；计数器；移位寄存器；中小规模集成电路；目录目录1 需求分析........................................... - 3 -1.1 基本功能要求.................................. - 3 -1.2 创新拓展功能.................................. - 3 -1.3 设计原理 ..................................... - 3 -2.1 系统逻辑结构设计.............................. - 5 -2.1.1 循环控制电路............................. - 5 -2.1.2 四路彩灯状态显示......................... - 7 -2.2 系统物理结构设计............................. - 10 -2.2.1 循环控制电路物理结构.................... - 10 -2.2.2 状态显示电路物理结构.................... - 11 -2.2.3 完整系统电路物理结构.................... - 12 -3 系统实现.......................................... - 12 -3.1 系统实现过程................................. - 13 -3.2 系统测试..................................... - 13 -3.3 系统最终电路图............................... - 13 -3.4系统团队分工.................................. - 14 -4 总结.............................................. - 16 - 参考文献............................................ - 17 -1 需求分析1.1基本功能要求用小规模集成电路设计并制作一个四路彩灯显示系统的要求如下：1)开机自动置入初始状态后即能按规定的程序进行循环显示。
电子信息工程技术专业《四路彩灯设计51》
四路彩灯设计
1设计任务和要求
设计一个四路彩灯控制器,设计要求如下：
（1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（2）设置的彩灯花型由三个节拍组成：
第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s，共用4s；
第二节拍：四路彩灯从右向左逐次渐灭，也需4s；
第三节拍：四路彩灯同时亮,然后同时变暗,进行4次,
所需时间也为4s。
〔3〕三个节拍完成一个循环，一共需要12s。
一次循环之后重复进行闪烁。
2 设计分析
四路彩灯既有四路输出，设依次为、、、，假设“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。
表1 四路彩灯输出显示
关键问题有两个：
1.四路彩灯的工作方式？
2.信号的模式？信号如何给？拓展练习
八路彩灯设计
设计任务和要求
设计一个八路彩灯控制器,设计要求如下：
（3）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（4）设置的彩灯花型由三个节拍组成：
第一节拍：八路彩灯从左向右逐次渐亮，灯亮时间1s，共用8s；
第二节拍：八路彩灯从右向左逐次渐灭，也需8s；
第三节拍：八路彩灯同时亮,然后同时变暗,进行8次,
所需时间也为8s。
〔3〕三个节拍完成一个循环，一共需要24s。
一次循环之后重复进行闪烁。
四路彩灯控制系统的设计
目录0.前言 01.总体方案的设计 02.硬件电路的设计 (1)2.1 时钟电路设计 (1)2.2 单片机 (1)2）汇编指令 (3)2.3 LED彩灯 (3)3.软件设计 (4)4.调试分析及说明 (4)4.1第一节拍的调试 (4)4.2第二节拍的调试 (5)4.3第三节拍的调试 (5)5.结论 (5)参考文献 (6)课设体会 (7)附录1 电路原理 (8)附录2 程序清单 (9)四路彩灯控制系统的设计许山沈阳航空航天大学自动化学院摘要：彩灯是我国普遍流行的传统的民间的综合性的工艺品。
彩灯艺术也就是灯的综合性的装饰艺术。
LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，但目前市场上各式样的 LED 彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一。
这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。
这里我们所设计的四路彩灯控制系统是8051单片机作为控制核心，电源开关等较少的辅助硬件电路相结合，利用软件实现对彩灯的控制。
本系统具有硬件少、体积小、电路结构简单等优点，而且方便调节亮灯模式，只需要修改软件程序，无需修改硬件电路等。
关键词：单片机；四路彩灯；控制0.前言近年来，随着电子技术和微机计算机的迅速发展，单片机的档次不断提高，其应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产中得到了广泛的应用，成为现代电子系统中最重要的智能化的核心部件。
尤其是单片机在最小系统的应用越来越多，也越是成熟。
LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰已经成为一种时尚。
但目前市场上各式样的 LED 彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
四路彩灯显示电路_数字逻辑_课程设计复习进程
四路彩灯显示电路_数字逻辑_课程设计数字电路逻辑设计课程设计设计题目：四路彩灯显示系统专业班级：姓名：学号：设计课题：四路彩灯显示系统设计1. 设计任务和要求设计一个四路彩灯控制器,设计要求如下：（1） 接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（2） 设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ； 第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。
（3）三个节拍完成一个循环，一共需要12s 。
一次循环之后重复进行闪烁。
2. 设计分析四路彩灯既有四路输出，设依次为dQ 、cQ 、bQ 、aQ ，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。
表1 四路彩灯输出显示由上表可知，需要一个分频器起节拍产生和控制作用，每4s 一个节拍，3个节拍共12s 后反复循环。
一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。
分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。
同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。
综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。
记第一，二，三节拍分别为012Y Y Y 有效时间应为4秒，0Y 结束1Y 马上开始，1Y 后2Y 马上开始，如此循环不断。
为此可考虑采用移位寄存器构成的移位型控制器。
由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。
应在开机瞬间，使移位型控制器的状态被确定下来，即012Y Y Y 节拍应为100，可控制输入信号使触发器置位、复位来实现。
最终版四路彩灯显示电路_数字逻辑_课程设计.doc
数字电路逻辑设计课程设计设计题目：四路彩灯显示系统专业班级：姓名：学号：设计课题：四路彩灯显示系统设计1. 设计任务和要求设计一个四路彩灯控制器,设计要求如下：（1） 接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（2） 设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ； 第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。
（3）三个节拍完成一个循环，一共需要12s 。
一次循环之后重复进行闪烁。
2. 设计分析四路彩灯既有四路输出，设依次为dQ 、cQ 、bQ 、aQ ，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。
表1 四路彩灯输出显示由上表可知，需要一个分频器起节拍产生和控制作用，每4s 一个节拍，3个节拍共12s 后反复循环。
一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。
分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。
同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。
综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。
记第一，二，三节拍分别为012Y Y Y 有效时间应为4秒，0Y 结束1Y 马上开始，1Y 后2Y 马上开始，如此循环不断。
为此可考虑采用移位寄存器构成的移位型控制器。
由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。
应在开机瞬间，使移位型控制器的状态被确定下来，即012Y Y Y 节拍应为100，可控制输入信号使触发器置位、复位来实现。
为实现0Y 功能要求器件具有右移功能，为实现1Y 功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y 功能，要求器件同时具有并行置数功能。
四路彩灯显示系统电路
目录第一章系统组成及工作原理1.1设计总体思路 (2)1.2基本原理 (2)1.3框图 (2)第二章单元电路设计2.1时钟脉冲产生电路 (3)2.1.1具体实现 (3)2.2循环控制电路 (4)2.2.1具体实现： (4)2.3彩灯花样输出电路 (5)2.3.1运用到74LS194功能表 (5)2.3.2通过12进制计数器的输出端的C、D信号控制移位寄存器的S0和S1及其ＣＬＲ＇端真值表 52.3.3彩灯花样输出电路接线图 (7)第三章总电路设计第四章实验、调试及测试结果分析4.1结果的调试及分析 (8)4.1.1调试使用的主要仪器: 数字万用表直流稳压电源示波器函数信号发生器 94.1.2测试电路的方法和技巧: (9)4.2调试中出现的故障、原因及排除方法： (9)4.2.1彩灯只有一种花样变化，没有其它的花样： (9)4.2.2彩灯无规律变化： (9)4.2.3彩灯的四种花样都有，但一次循环结束到另一次循环开始中间有段时间彩灯不亮：9第五章总结与设计调试体会第六章附录6.1元器件清单： (10)6.2参考文献 (11)第一章 系统组成及工作原理1.1 设计总体思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。
时钟脉冲产生电路由74LS161分频实现，循环控制电路由74LS161和7420实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
1.2 基本原理由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR ＇控制清零。
第一节拍为1右移，第二节拍为0左移，第三节拍全亮为置数1，全灭为清零。
由于程序循环一次要12秒，故需要一个12进制的计数器控制循环。
第三节拍时要求1秒内全灭全亮各一次，故脉冲信号频率比先前两节拍时脉冲频率要快一倍，而且要以相同频率控制CLR ’。
可以用一个16进制计数器产生脉冲信号，一路送到控制12进制的计数器，一路经逻辑电路送到移位寄存器。
四路彩灯显示系统逻辑电路设计
数字逻辑综合性实验设计报告
课程名称数字逻辑实验
题目名称四路彩灯显示系统逻辑电路设计
班级
学号
学生姓名
同组班级
同组学号
同组姓名
指导教师武俊鹏、孟昭林、刘书勇、赵国冬
2013年06 月
摘要
四路彩灯常见于节庆场合，按照某种规则点亮或者闪烁彩灯，本次数字逻辑电路设计实验主要完成四路彩灯的控制流程，控制流程如下：
1)第一路彩灯先点亮，然后依次点亮第二路、第三路、第四路；
2)第四路先灭，然后第三路、第二路、第一路依次灭；
3)四路彩灯均亮0.5s灭0.5s，共四次；
4)从1)开始循环。
本次实验采用中小规模集成电路进行彩灯显示系统的设计，具体使用74LS161作为循环控制电路，74LS194控制彩灯花型显示，并用若干基本与门、非门、与非门等芯片基本逻辑电路。
关键词：四路彩灯；计数器；移位寄存器；中小规模集成电路；。
数电实验报告 4路彩灯显示系统的设计与实现
实验报告
实验十三4路彩灯显示系统的设计与实现
3.3.1实验目的
目的：训练自主设计彩灯按节拍亮灭组合电路的方法。
要求：开机自动置入初始状态后即能按规定程序进行循环。
程序由三个节拍组成，第1个节拍时4路输出Q1～Q4依次为1，从而使第一路彩灯先亮，接着第2、第3、第4路彩灯依次点亮；第2个节拍时Q4～Q1依次输出0，从而使第4路彩灯先灭，接着第3、第2、第1路彩灯依次熄灭；第3节拍时Q1～Q4同时为1态0.5秒，然后同时为0态0.5秒，从而使1至4路彩灯同时点亮0.5秒，共进行4次亮灭闪烁。
第1、2、3节拍用时皆为4秒，执行一次程序共需时12秒。
3.3.2实验仪器与器件
直流稳压电源一台；数字实验箱一个；计算机一台。
4位双向移位寄存器74LS194；十进制计数器74LS160；双4选1数据选择器74LS153、74LS00；555定时器；D触发器74LS74（2个）；4路逻辑电平LED显示电路。
3.3.3实验步骤与要求
（1）分析实验原理框图，画出逻辑电路图，并进行仿真实验。
（2）根据仿真结果完善电路，并按画出的实物接线图在实验箱上通电调试。
（3）分析逻辑电路，简述其工作原理；记录实验结果。
（4）记录实验中出现的问题，分析原因及解决的办法。
（5）如果每个灯再并联一个LED灯，试问对电路有没有影响？
设计分析：
选择Qc为74LS194的移位控制信号。
前两个节拍通过74LS194控制彩灯的亮灭，第三个节拍使74LS194清零。
仿真图如下：。
四路彩灯显示系统-数电课程设计
课程设计课程名称数字电子技术课程设计课题名称四路彩灯显示系统专业电气工程及其自动化班级电气0781班学号 2姓名指导教师赵振兴2010 年1 月10日湖南工程学院课程设计任务书课程名称：数字电子技术题目：四路彩灯显示系统专业班级：电气0781学生姓名：学号：10指导老师：赵振兴审批：任务书下达日期2010 年 1 月 4 日设计完成日期2010 年 1 月10 日第一章系统组成及工作原理 (7)1.1 设计总体思路 (7)1.2 基本原理 (8)1.3 框图 (8)第二章单元电路设计 (8)2.1 时钟脉冲产生电路 (9)2.1.1 具体实现 (9)2.2 循环控制电路 (10)2.2.1 具体实现： (11)2.3 彩灯花样输出电路 (11)2.3.1 运用到74LS194功能表 (12)2.3.2 通过12进制计数器的输出端的C、D信号控制移位寄存器的S0和S1及其ＣＬＲ＇端真值表 (13)2.3.3 彩灯花样输出电路接线图 (14)第三章总电路设计 (15)第四章实验、调试及测试结果分析 (16)4.1 结果的调试及分析 (16)4.1.1 调试使用的主要仪器: 数字万用表直流稳压电源示波器函数信号发生器164.1.2 测试电路的方法和技巧: (16)4.2 调试中出现的故障、原因及排除方法： (16)4.2.1 彩灯只有一种花样变化，没有其它的花样： (16)4.2.2 彩灯无规律变化： (16)4.2.3 彩灯的四种花样都有，但一次循环结束到另一次循环开始中间有段时间彩灯不亮：16第五章总结与设计调试体会 (17)第六章附录 (18)6.1 元器件清单： (18)6.2 参考文献 (18)第一章系统组成及工作原理1.1设计总体思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。
时钟脉冲产生电路由74LS161分频实现，循环控制电路由74LS161和7420实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
四路彩灯显示系统设计
设计课题：四路彩灯显示系统设计一、 设计目的1、熟悉常用中规模计数器的逻辑功能。
2、掌握技术、译码电路的工作原理及应用。
3、熟悉移位寄存器的工作原理、典型应用和调试方法。
二、 设计任务与要求设计一个四路彩灯控制器,设计要求如下：（1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（2）设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ；第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。
（3）三个节拍完成一个循环，一共需要12s 。
一次循环之后重复进行闪烁。
三、设计原理图(a)四路彩灯控制流程图四路彩灯即有四路发光二极管输出，设依次为、、、，若用高电平“1”d Q c Q b Q a Q 表示灯亮，低电平“0”表示灯灭，由课程设计要求可知四路彩灯显示系统有如下表所示的输出显示。
分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74LS194来完成。
同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。
综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。
四、设计实现1、分频及节拍控制的实现分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制。
12进制循环控制电路示意图2、彩灯花样输出电路记第一，二，三节拍分别为有效时间应为4秒，结束马上开始，后012Y YY0Y 1Y 1Y 马上开始，如此循环不断。
为此可考虑采用移位寄存器构成的移位型控制器。
由于有2Y=10 左移串行数据输入端 SL 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯从左到右依次灭共4秒，=001=11 并行数据输入端012Y YY 01S S A 、B 、C 、D 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯同时为“ 1”0.5秒、同时为“0”0.5秒，重复4遍共4秒，完成一个循环共需12秒，12个CP 脉冲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称：数字电路逻辑设计设计项目：四路彩灯显示系统设计专业班级：通信学号：学生姓名：同组人姓名：指导教师：设计课题：四路彩灯显示系统设计一、 设计目的1、 熟悉常用中规模计数器的逻辑功能。
2、 掌握技术、译码电路的工作原理及应用。
3、 熟悉移位寄存器的工作原理、典型应用和调试方法。
二、 设计任务与要求设计一个四路彩灯控制器,设计要求如下：（1） 接通电源后，彩灯可以自动按预先设置的程序循环闪烁。
（2） 设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ； 第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。
（3）三个节拍完成一个循环，一共需要12s 。
一次循环之后重复进行闪烁。
三、设计原理图(a)四路彩灯控制流程图四路彩灯即有四路发光二极管输出，设依次为d Q 、c Q 、b Q 、a Q ，若用高电平“1”表示灯亮，低电平“0”表示灯灭，由课程设计要求可知四路彩灯显示系统有如下表所示的输出显示。
四路彩灯输出显示说明输出所用时间dQcQbQaQ开机初态0 0 0 0第一节拍逐次渐亮1 0 0 01 1 0 01 1 1 01 1 1 11s1s1s1s第二节拍逆序渐灭1 1 1 01 1 0 01 0 0 00 0 0 01s1s1s1s第三节拍同时亮0.5s，然后同时灭0.5s，进行四次1 1 1 10 0 0 01 1 1 10 0 0 01 1 1 10 0 0 01 1 1 10 0 0 00.5s0.5s0.5s0.5s0.5s0.5s0.5s0.5s分析可知，要实现上表所示功能，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s后反复循环。
一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。
分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74LS194来完成。
同时亮0.5s、同时灭0.5s可考虑把1Hz的秒脉冲信号直接加到输出显示端来完成。
综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。
四、设计实现1、分频及节拍控制的实现分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制。
12进2、彩灯花样输出电路记第一，二，三节拍分别为012Y YY有效时间应为4秒，0Y 结束1Y 马上开始，1Y 后2Y 马上开始，如此循环不断。
为此可考虑采用移位寄存器构成的移位型控制器。
由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。
应在开机瞬间，使移位型控制器的状态被确定下来，即012Y YY节拍应为100，可控制输入信号使触发器置位、复位来实现。
为实现0Y 功能要求器件具有右移功能，为实现1Y 功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y 功能，要求器件同时具有并行置数功能。
因此可选用一种具有左移、右移和并行置数功能的通用移位寄存器74LS194。
运用到74LS194功能表输入输出功能CR S1 S0 CP SL SR D0 D1 D3 D3 Q0 Q1 Q2 Q3 0 ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ 0 0 0 0 清零 1 1 1 ↑ ╳ ╳ d0 d1 d2 d3 d0 d1 d2 d3 送数 1 0 1 ↑ ╳ 1 ╳ ╳ ╳ ╳ 1 Q0 Q1 Q2 右移 11 0↑╳╳╳╳╳Q1Q2Q3左移74LS194具有并行输入端A 、B 、C 、D ，并行输出端A Q 、B Q 、C Q 、D Q ，右移输入端SR ，左移输入端SL 和模式控制输入端0S ，1S 以及一个无条件直接清除端CLR 。
模式控制输入0S ，1S 有00、01、10、11四种组合方式，分别表示双向移位寄存器所具有的四种功能，即禁止、右移、左移和并行置数。
为了使当012Y YY =100时，01S S =01（右移），012Y YY =010时，01S S =10（左移），当012Y YY=001时01S S =11（并行置数）。
74LS194的输出端初态均为零，在开机瞬间，使移位控制端01S S 的状态被确定下来，即 012Y YY=100时，01S S =01 右移串行数据输入端 SR 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯从右到左依次亮共 4秒 ，当012Y YY=010 01S S =10 左移串行数据输入端 SL 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯从左到右依次灭共 4秒，012Y YY=001 01S S =11 并行数据输入端 A 、B 、C 、D 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯同时为“ 1”0.5秒、同时为“0”0.5秒，重复4遍共4秒，完成一个循环共需12秒，12个CP 脉冲。
2、设计实现下图为四路彩灯显示的一种简易实现电路。
该电路选用同步十六进制计数器74LS161实现模12分频及节拍控制，用4位双向移位寄存器74LS194实现彩灯的渐亮、渐灭功能。
四路彩灯显示系统的实现电路四路彩灯显示系统的工作过程如下表所示。
74161的输出为0123Q Q Q Q ；74194的输出为A B C D Q Q Q Q ；四路彩灯的输出为a b c d Q Q Q Q 。
74194的工作方式控制端132M Q Q =+，032M Q Q =+。
在第一节拍中，1001M M =，74194实现右移功能，即在时钟脉冲作用下，把1SR D =逐次移进；在第二节拍中，1010M M =，74194实现左移功能，即在时钟脉冲作用下，把0SR D =逐次反方向移进。
由于前两个节拍中30Q =，门G 关闭，输出为0，因此四路彩灯的输出a b c d A B C D Q Q Q Q Q Q Q Q =。
在第三节拍中，1010M M =，74194仍然左移，A B C D Q Q Q Q 一直保持为0000。
此时31Q =，门G 打开，时钟脉冲CP 同时加到四个输出端a b c d Q Q Q Q ，由于CP 是1Hz 秒脉冲，在1s 时间内高电平和低电平持续时间均为0.5s ，因此a b c d Q Q Q Q 实现同时亮0.5s 、同时灭0.5s ，在4s 内共进行4次。
第三节拍结束后返回第一节拍，如此反复，实现四路彩灯循环显示。
四路彩灯工作过程说秒74LS16174LS194彩灯输出明 脉冲 3Q 2Q 1Q 0Q 1M 0M A Q B Q C Q D Q a Q b Q c Q d Q 第一节拍 ↑ ↑ ↑↑ 0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 1 0 1 0 1 1 0 0 01 1 0 01 1 1 01 1 1 11 0 0 01 1 0 01 1 1 01 1 1 1 第二节拍 ↑ ↑ ↑↑ 0 1 0 00 1 0 10 1 1 00 1 1 11 0 1 0 1 0 1 0 1 1 1 01 1 0 01 0 0 00 0 0 01 1 1 01 1 0 01 0 0 00 0 0 0 第三节拍 ↑ ↑ ↑↑ 1 0 0 01 0 0 11 0 1 01 0 1 1 1 01 01 01 00 0 0 00 0 0 00 0 0 00 0 0 01Hz 时钟CP注：时钟由第三节拍的1011返回到第一节拍的0000循环进行五、Multisim 仿真初始状态 0~1S 1~ 2S 2~ 3S 3~4S4~5S 5~6S 6~7S 7~8S8~8.5S 8.5~9S 9~9.5S 9.5~10S10~10.5S 10.5~11S 11~11.5S 11.5~12S六、组装与调试实验仪器：数字电路试验箱导线若干条74LS00一个, 74LS32两个，74LS161一个，74LS194一个，74LS10一个按照仿真的电路图和上面芯片的引脚图在数字电路试验箱上连好线路，调好秒脉冲为1Hz经检查无误后，接通电源可看到二极管输出自动从初始状态按照规定程序完成3个节拍的循环演示。
第一节拍：四路彩灯从左向右逐次渐亮。
第二节拍：四路彩灯从右向左逐次渐灭。
第三节拍：四路彩灯同时亮,然后同时变暗，则实验任务完成。
七、实验结论及心得通过本学期对数字电路逻辑设计一书的学习，结合自身所学知识和上网查资料完成了本次四路彩灯显示系统的课程设计。
在此次课程设计实验中，通过查找资料和网上搜索相关资料，我学会了寄存器的使用方法，熟悉了寄存器的一般应用，基本掌握了数字系统设计和调试的方法。
网上的资料也很多，也很杂乱，在查找资料的同时我学会了如何分辨资料是否有用，并对资料进行了归类和总结。
对于网上查找的资料我更多的是借鉴，然后自己对电路进行改进。
在这次课程设计中，最困难的是现实中的电路同电脑上的仿真是有一定的差距，这就需要在原电路进行不断的分析、改进。
在实验室搭建调试电路的过程需要的是耐心和细心的。
在以前做数电实验时我就有过因为没对每个芯片检查而出现错误，因而吃一堑长一智，在以后的实验中养成了实验前检查芯片的良好习惯。
对每一个芯片都进行了检查，这有两个好处：其一是熟悉芯片的原理，这有利于对整体电路的检查；其二当然是测试芯片的好坏，可减少一定的工作量，避免搭好电路后检查错误走入死胡同。
在这次课程设计中我学到了很多也收获了很多，谢谢同学和老师的帮助，才使我顺利完成了这次课设。
八、参考文献《数字电路逻辑设计》王毓银主编《数字电路硬件设计实践》贾秀美。
