1. 重合器(Recloser)分类和功能－续
功能：故障后重合器跳闸，按预定动作顺序 循环分、合若干次，重合成功则自动终止后 续动作；重合失败则闭锁在分闸状，手动复 位。
主要 缺点
主要 设备
1)仅故障时起作用,正常运行时无 监控作用，不能优化运行方式。
2)调整运行方式后,需到现场修改 定值。
3)恢复健全区域供电时，无法采 取安全、最佳措施。
4)需多次重合,对设备冲击大。
重合器、分段器等
1)结构复杂。 2)建设费高。 3)需通信网络。 4)存在电源提取问题。
FTU、通信网络、区域工 作站、计算机系统。
远程通信功能：RS-232，RS-485，通信规约问题； 抗恶劣环境：雷电、环境温度、防雨、防湿、风沙、
振动、电磁干扰； 维修方便：保证不停电检修； 电源可靠：保证故障或停电时FTU有工作电源； 可选功能：电度采集（核算电费、估计线损，防窃
电）；微机保护（实现自适应保护）；故障录波（故 障分析用）。
2021/6/29
4.1 基于重合器的馈线自动化
原理：无需通信，根据短路时出现的短路电流， 靠多次重合闸找出故障区段并进行隔离，主要 用在辐射线路。
实现模式：重合器与重合器配合模式、重合器 与电压-时间型分段器配合模式、重合器与过流 脉冲计数型分段器配合模式。
2021/6/29
1. 重合器(Recloser)分类和功能
aQ 1bQ 2cQ 3dQ 4e Q 5f 过 流 过 流 过 流 过 流 未 过 流
2）闭环运行的环状网：根据故障功率方向判断故障区段。 故 障 功 率 方 向故 障 功 率 方 向故 障 功 率 方 向
基于系统保护的配电网馈线故障处理技术

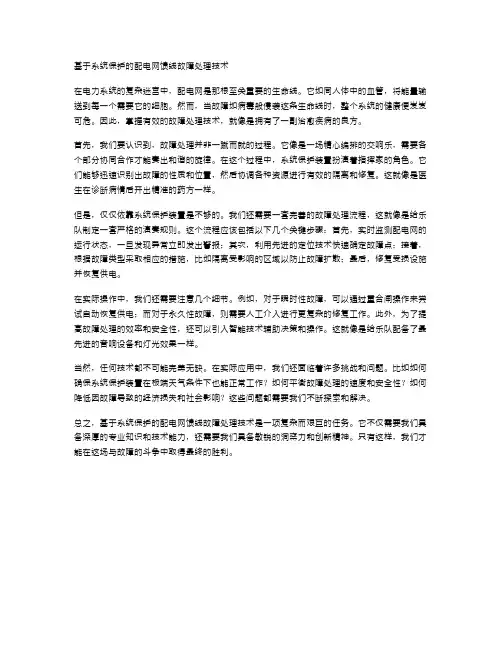

基于系统保护的配电网馈线故障处理技术在电力系统的复杂迷宫中，配电网是那根至关重要的生命线。
它如同人体中的血管，将能量输送到每一个需要它的细胞。
然而，当故障如病毒般侵袭这条生命线时，整个系统的健康便岌岌可危。
因此，掌握有效的故障处理技术，就像是拥有了一副治愈疾病的良方。
首先，我们要认识到，故障处理并非一蹴而就的过程。
它像是一场精心编排的交响乐，需要各个部分协同合作才能奏出和谐的旋律。
在这个过程中，系统保护装置扮演着指挥家的角色。
它们能够迅速识别出故障的性质和位置，然后协调各种资源进行有效的隔离和修复。
这就像是医生在诊断病情后开出精准的药方一样。
但是，仅仅依靠系统保护装置是不够的。
我们还需要一套完善的故障处理流程，这就像是给乐队制定一套严格的演奏规则。
这个流程应该包括以下几个关键步骤：首先，实时监测配电网的运行状态，一旦发现异常立即发出警报；其次，利用先进的定位技术快速确定故障点；接着，根据故障类型采取相应的措施，比如隔离受影响的区域以防止故障扩散；最后，修复受损设施并恢复供电。
在实际操作中，我们还需要注意几个细节。
例如，对于瞬时性故障，可以通过重合闸操作来尝试自动恢复供电；而对于永久性故障，则需要人工介入进行更复杂的修复工作。
此外，为了提高故障处理的效率和安全性，还可以引入智能技术辅助决策和操作。
这就像是给乐队配备了最先进的音响设备和灯光效果一样。
当然，任何技术都不可能完美无缺。
在实际应用中，我们还面临着许多挑战和问题。
