电线 电缆知识大全
电缆基本知识大全
电缆基本知识大全一、电线电缆基本简介电线电缆：通常是由几根或几组导线[每组至少两根]绞合而成的，类似绳索。
每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。
多用于传输、分配电能或传送电信号。
电线电缆主要由以下4部分组成1、导电线芯：用高电导率材料(铜或铝)制成。
根据敷设使用条件对电缆柔软程度的要求，每根线芯可能由单根导线或多根导线绞合而成。
2、绝缘层：用作电缆的绝缘材料应当具有高的绝缘电阻。
电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。
3、密封护套：保护绝缘线芯免受机械、水分、潮气、化学物品、光等的损伤。
对于易受潮的绝缘，一般采用铅或铝挤压密封护套。
4、保护覆盖层：用以保护密封护套免受机械损伤。
一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外(称铠装电缆)，铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。
为了避免钢带、钢丝受周围媒质的腐蚀，一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。
二、电线电缆规格电线电缆规格就是电线电缆的芯数和截面尺寸的表示法的含义。
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体产品。
三、电线电缆应用分类(一)按绝缘材料分类，例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。
(二)按用途分类，分为电力电缆、通信电缆和控制电缆等。
分别应用于电力系统、信息传输系统、机械设备、仪器仪表系统。
1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。
2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。
电线电缆基础知识 全
电线电缆各大类产品简介一、裸电线与裸导体制品（一）仅有导体而无任何绝缘层的线缆产品称为“裸电线与裸导体制品”。
为了保证电流沿导线方向流动与电气安全，在安装时必须设置与线路电压相适应的外部绝缘，如空间间隔、绝缘子支撑等。
因此本类产品本身不标明“使用电压”。
本类产品的技术学科是对具有高导电、高强度、高耐热、耐腐蚀、耐磨耗等特性的导电金属材料进行研究开发，以及以有色金属压力加工（热轧、冷拉拔、绞合等）工艺技术与装备，导电合金的配制，高纯度有色金属的冶炼、改性等研究和工艺技术开发等。
（二）按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。
此类产品大部分作为供给下一道制作电线电缆产品作为材料使用。
2，裸绞线这是本大类产品中的主导产品，由于总是架设在电杆上，习惯上称为架空导线。
架空导线本身不分电压等级，即从低压、中压、高压乃至超高压原则上都可以用同一系列的导线。
但330——500kv级，对导线外径大小及表面的光洁度有特殊要求，以减少导线表面电晕（即电场使周围局部空气电游离，会增大线路损耗）。
架空导线结构虽然简单，但其作用却极为重要。
在电力网络中，其线路长度占了总量的90％以上，特别是110kv——500kv高压输、配电线路中更是占了绝大多数。
裸绞线从结构组成上可以分为三种。
一种是以单一金属材料的单线绞制而成，如铝绞线、铜绞线、铝合金绞线等；另一种是以钢绞线为芯线以增加承拉强度，外面绞上一层或几层铝线或铝合金线的钢芯铝绞线；第三种是以双金属单线绞制而成的绞线，如铝包钢绞线。
钢芯铝绞线是使用最广泛的品种，由于有了钢芯承受悬挂在电杆上的拉力，可以增大电杆间距以减少投资（特别是高压线路）并延长导线寿命、增强安全性。
敷设线路周围如有腐蚀气体（如海边的盐雾、化工厂地区），则应采用涂有防腐涂料的防腐型钢芯铝绞线。
电线电缆基础知识37494
谢谢！
五、本厂常用绝缘材料及其符号
• • • • • • • • • • • PP PE XLPE FR-XLPE FRPE HDPE MDPE LDPE FMPE TPFE TPU 聚丙烯 聚乙烯 交联聚乙烯 交联阻燃聚乙烯 阻燃聚乙烯 高密度聚乙烯 中密度聚乙烯 低密度聚乙烯 发泡聚乙烯 聚四氟乙烯（铁氟龙） 硬聚胺脂弹性体
五、本厂常用绝缘材料及其符号
注： 当一种材料具有几种特殊性能时表示方 法用间隔号隔开，如： S/OPVC 即表示弹性耐油料。
六、电线表面印字内容及其含义
• • • • • • • • • • • • • • • • • UL AWM 1015 E170689 VW-1 105℃ 600V 22AWG XIN LL109915 FT1 105℃ 600V 22AWG -F- LM UL 美国认证标识 AWM 实用电子线（或电器配线） 1015 UL758产品代号 E170689 我公司的UL认证档案号 VW-1 垂直阻燃测试（美国） 105℃ 额定工作温度 600V 额定工作电压 22AWG 美国线规（相当于国标的平方数） XIN 制造商 CSA 加拿大认证标识 Ⅰ/ Ⅱ 适用于机器内（外）部用线 A/B 对电气性能无/有特性要求 LL109915 加拿大认证档案号 FT1 垂直阻燃测试（加拿大） -F认证标识（日本） LM 环保标识（低重金属） CSA AWM Ⅰ/Ⅱ A/B
电线电缆基础知识
一、电线电缆的定义
• 电线是用来传输电力、传递信息和实现电 磁能量转换的一大类电工线材产品二、电线电缆的基本结构二、电线电缆的基本结构
导 体
绝 缘
填 充
隔 离
内 护 套
填 充
隔 离
铠 装 层
电线电缆基础知识
电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。
广义上的电线电缆都简称为电缆。
狭义的电缆是指绝缘电缆。
二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。
三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。
从整体来看主要分为以下几个方面。
1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。
3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
4.传输特性：指高频传输特性、抗干扰特性。
5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。
8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。

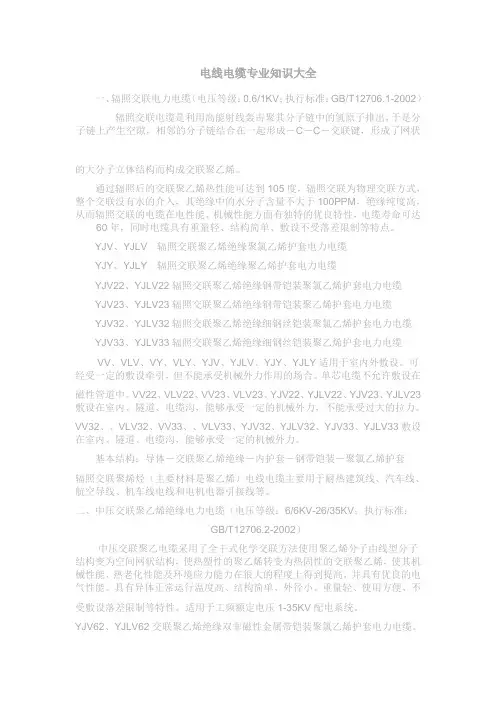

电线电缆专业知识大全
电线电缆专业知识大全一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引，但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。

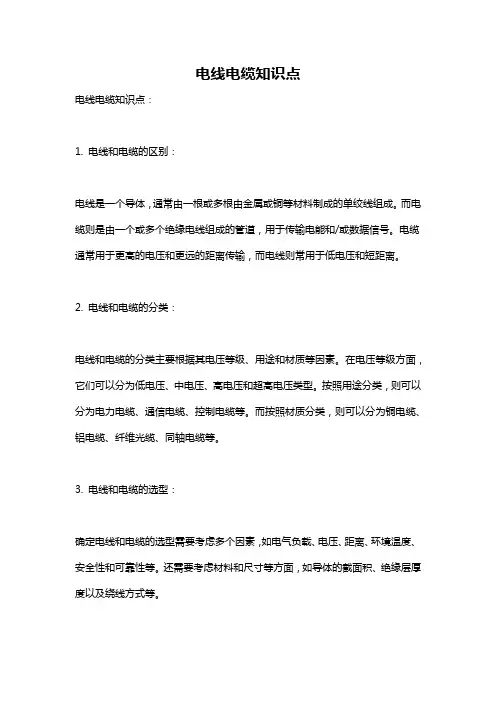

电线电缆知识点
电线电缆知识点
电线电缆知识点：
1. 电线和电缆的区别：
电线是一个导体，通常由一根或多根由金属或铜等材料制成的单绞线组成。
而电缆则是由一个或多个绝缘电线组成的管道，用于传输电能和/或数据信号。
电缆通常用于更高的电压和更远的距离传输，而电线则常用于低电压和短距离。
2. 电线和电缆的分类：
电线和电缆的分类主要根据其电压等级、用途和材质等因素。
在电压等级方面，它们可以分为低电压、中电压、高电压和超高电压类型。
按照用途分类，则可以分为电力电缆、通信电缆、控制电缆等。
而按照材质分类，则可以分为铜电缆、铝电缆、纤维光缆、同轴电缆等。
3. 电线和电缆的选型：
确定电线和电缆的选型需要考虑多个因素，如电气负载、电压、距离、环境温度、安全性和可靠性等。
还需要考虑材料和尺寸等方面，如导体的截面积、绝缘层厚度以及绕线方式等。
4. 电缆的敷设方式：
根据不同的需要和环境条件，电缆的敷设方式有多种类型，如地下敷设、架空敷设、管道敷设、海底敷设等。
对于不同敷设方式的选择需要考虑到地形、气候、电气参数以及成本等因素。
5. 电线电缆的质量检测：
电线电缆作为一种重要的电气设备，需要进行可靠的质量检测。
检测包括弯曲试验、绝缘电阻测试、耐电压试验、机械强度测试和导线截面积测试等。
同时，还需要对制造的材料、工艺和企业质量管理体系进行审核。
电线电缆作为传输电力和信号的重要设备，应用广泛，尤其在现代工业和通讯领域大有作为。
因此，了解电线电缆的知识，对于行业人员和使用者特别重要。
电线电缆基础知识
2
安装时注意 电线电缆的 绝缘层和护 套层是否完
好
5
避免电线电 缆接触易燃
易爆物品
3
避免电线电 缆过载和过
热
6
遵守安全操 作规程，防 止触电事故
发生
电线电缆的使用注意事项
选用合适的电线电缆，根据使用环 境和需求选择合适的规格和型号。
正确安装电线电缆，按照规定的安装 方法和要求进行安装，确保电线电缆 的固定和保护。
环境性能测试：通过测试电 线电缆在高温、低温、潮湿 等环境下的性能，评估其环
境适应性。
燃烧性能测试：通过测试电 线电缆的燃烧性能，评估其
防火安全性能。
耐化学腐蚀性测试：通过测 试电线电缆在不同化学环境 中的耐腐蚀性能，评估其耐
化学腐蚀性。
电线电缆的安全要求
1
选用符合国 家标准的电
线电缆
4
定期检查电 线电缆的绝 缘情况和连 接部位是否
电线电缆基础知识
目录
01. 电线电缆的定义和分类 02. 电线电缆的结构和材料 03. 电线电缆的性能和参数 04. 电线电缆的安全和使用
电线电缆的定义
01
电线电缆是指用于传输
电能、电信号和实现电
磁能转换的线材产品。
02
电线电缆由导体、绝缘
层、屏蔽层和保护层等
部分组成。
03
电线电缆的种类繁多，
航等
09
航空航天：航 天器、卫星等
10
科研领域：实 验室、科研机
构等
电线电缆的结构
导体：传输电流或 信号的导电材料， 如铜、铝等
绝缘层：保护导体， 防止漏电或短路， 如聚氯乙烯、聚乙 烯等
屏蔽层：防止外部 电磁干扰，如铝箔、 铜箔等
电线电缆知识大全
电线电缆知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆基础知识
电线电缆基础知识第一章电线电缆基础知识一、裸电线裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。
铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。
主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。
裸绞线：包括硬铜绞线（ＴＪ）、硬铝绞线（ＬＪ）、铝合金绞线（ＬＨＡＪ）、钢芯铝绞线（ＬＧＪ），主要用在架空敷设。
软铜绞线（ＴＪＲ）、软铝绞线（ＬＪＲ），主要用于电气装备及电子电器或元件的连接用。
以上各种绞线的规格从１.０～３００mm２不等。
其中钢芯铝绞线（ＬＧＪ）规格尺寸用标称的铝截面/标称的钢截面表示，它是配电线路上最常用的一种导线，钢芯截面越大导线的强度愈高，除普通钢芯铝绞线外，还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。
常用有两种：钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。
规格为：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55～800/100等。
示例：JL/G1A-240/30-24/7(LGJ-240/30) 是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线，硬铝线的标称截面为240mm2，钢的标称截面为30 mm2。
二、电力电缆电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330kＶ及以上各种电压等级、各种绝缘的电力电缆。
截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2 ，芯数为1、2、3、4、5、3+1芯。
电线电缆基础知识
电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。
⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴，⽤途遍及所有领域的⼀⼤类产品。
从电线电缆产品的定义和它的使⽤功能已经表明，电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中；已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。
事实上，⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。
线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关，且与基础性建设的投⼊量关系更为直接。
这在发展中国家尤为重要。
2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。
⾸先是所有⼯农业体系、交通⼯程体系的发展及与电（电⼒与信息）有关备、器件的扩展都需要电线电缆产量的增加，特别是基础设施建设的扩⼤，需要量更⼤。
如近期展开的城、乡电⽹改造⼯程；宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中，电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。
电线电缆的长期安全可靠运⾏就特别重要。
电线电缆线路中，⼀旦因外⼒或产品⽼化发⽣损坏，就定会涉及⼀⼤⽚。
⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆，与⼈民的⽣命财产安全紧密相关。
电线电缆知识大全
电线电缆知识大全第一章、电线电缆分类一、裸电线及裸导体制品1、定义：纯的导体金属，无绝缘及护套层，包括铜线、铝线、架空绞线、各种型线。
2、分类：裸单线、裸绞线、软接线、型线和型材。
3、用途：主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接等用。
4、加工工艺：主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
二、电力电缆1、定义：用于传输和分配电能的电缆。
2、分类：2.1按电压等级分低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用中低压电缆：（一般指35KV及以下）聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等高压电缆：（一般为110KV及以上）聚乙烯电缆和交联聚乙烯绝缘电缆等超高压电缆：（275～800千伏）特高压电缆：（1000千伏及以上）2.2按绝缘材料分：油浸纸绝缘电力电缆：以油浸纸作绝缘的电力电缆。
其应用历史最长。
它安全可靠，使用寿命长，价格低廉。
主要缺点是敷设受落差限制。
自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。
塑料绝缘电力电缆：绝缘层为挤压塑料的电力电缆。
常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。
塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。
因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。
其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。
橡皮绝缘电力电缆：绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。
它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。
常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
3、基本结构：由导体、绝缘层、屏蔽层和保护层四部分组成。
导体：导体是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。
绝缘层：绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。
电线电缆知识点
电线电缆知识点电线电缆是现代电力工业中的重要组成部分，它们广泛应用于建筑、交通、通讯、能源等领域。
本文将从电线电缆的类型、制造工艺、应用及安全等角度，为大家介绍电线电缆的知识点。
一、电线电缆的类型电线电缆按照导体材料分为铜导线、铝导线、铜包铝导线等；按照绝缘材料分为PVC绝缘电缆、交联聚乙烯绝缘电缆、橡胶绝缘电缆等；按照电压等级分为低压电缆、中压电缆、高压电缆等。
此外，还有防火电缆、耐火电缆、光缆等特殊功能电线电缆。
二、电线电缆的制造工艺电线电缆的制造工艺主要包括导体制造、绝缘层制造、编织、铠装、护套、成缆等环节。
其中，导体制造是电线电缆制造的重要基础。
绝缘层制造则是保证电线电缆电气性能的关键环节。
编织、铠装、护套等工艺是为了保护电线电缆的机械性能。
三、电线电缆的应用电线电缆广泛应用于建筑、交通、通讯、能源等领域。
在建筑中，电线电缆主要用于输送电力和信号。
在交通中，电线电缆主要用于车辆的电气系统和信号控制系统。
在通讯中，电线电缆主要用于传输语音、数据和图像等信息。
在能源领域，电线电缆主要用于输送电力和控制系统。
四、电线电缆的安全电线电缆的安全是使用电线电缆时需要重视的问题。
首先，要选择符合国家标准的电线电缆。
其次，要注意电线电缆的敷设方式，避免电线电缆过度弯曲或扭曲。
在使用时，要定期检查电线电缆的连接情况和绝缘层的状况，及时更换损坏的电线电缆。
此外，还要遵守电线电缆的使用规范，避免过载和短路等情况。
电线电缆是现代电力工业中不可或缺的组成部分，它们的类型、制造工艺、应用及安全等方面都需要我们重视和了解。
希望本文能够对大家了解电线电缆有所帮助。
电气常识,电线电缆种类大全
电气常识，电线电缆种类大全<一>、基础知识1．常用电线：⑴ 裸导线：一般为架空线路的主体，输送电能。
① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线BV线简称塑铜线，聚氯乙烯绝缘铜芯电线⑵ 绝缘电线B —电线标称截面(mm2)绝缘材料(V为聚氯乙烯塑料绝缘X为橡胶绝缘)导体材料(L为铝芯，铜芯省略) 表示布线用的电线导线的性能 (ZR：表示阻燃，NH表示耐火)BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—102．电缆：多芯导线 :在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴ 电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆 VV VLV例：VV22 - 4×120+1×50 表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV例：YJV22 - 4×120 表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。
⑵ 控制电缆：用于传输控制电流常用控制电缆：KVV KVLV⑶ 通信电缆：用于传输信号和数据① 电话电缆：HYY HYV ② 同轴射频电缆： STV-75-4电缆按绝缘层可分为：油浸纸绝缘 Z 橡皮绝缘 X 塑料绝缘 V、Y⑷ 电缆附件电缆终端头：电缆与配电箱的连接处一根电缆两个电缆头电缆中间头：用于电缆的延长，隔250m设一个3．母线：⑴ 软母线：用于35kV以上的高压配电装置中⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线。
电线电缆知识大全
电线电缆知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆基础知识
1 裸电线及裸导体制品
本类产品的主要特征是：纯的导体金属;无绝缘及护套层;如钢芯铝 绞线 电力机车线等；加工工艺主要是拉制 绞合/紧压绞合等；产品主 要用在城郊 农村 长距离传输电能；常做架空敷设等
2 电力电缆
本类产品主拉制 绞合 绝缘挤出 成缆 铠装 护层挤出等;各种主要的工艺技术有产 品的不同工序组合有一定区别;
电线电缆基础知识
一 电线电缆分类 二 电缆型号表示及意义 三 电线电缆生产基本工艺及基本设备 四 电线电缆常用材料 五 电线电缆基本性能指标
电缆的定义：用以传输电能 信息和实现电磁能转换的线 材产品
一 电线电缆分类
1 裸电线及裸导体制品 2 电力电缆 3 电气装备用电线电缆 4 通讯电缆及光纤 5 电磁线绕组线
扇形和瓦形导体目前用最多的为低压电力电缆; 各种电缆的结构如下图所示
为了提高电线电缆的柔软度;以便于敷设安装;导电线芯采取多根单丝 绞合而成;
从导电线芯的绞合形式上;可分为规则绞合和非规则绞合; 非规则 绞合又分为束绞 同心复绞 特殊绞合等
4 绝缘挤出
塑料电线电缆主要采用挤包实心型绝缘层;塑料绝缘挤出的主要 技术要求：尺寸 偏心度 光滑度 致密度等
电线电缆制造涉及的工艺门类广泛;从有色金属的熔炼和压力加 工;到塑料 橡胶 油漆等化工技术；纤维材料的绕包 编织等的纺织技 术;到金属材料的绕包及金属带材的纵包 焊接的金属成形加工工艺等 等;
塑料电线电缆制造的基本工艺流程
1 铜 铝单丝拉制及镀层 2 单丝退火 3 导体的绞制 4 绝缘挤出 5 成缆 6 内护层 7 铠装及屏蔽 8 外护套 9 其它
铠装：就是在加上一层金属或者其他物质;从而保护电缆不会被 外界的机械力破坏 被化学气体腐蚀等等;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。
有时为了突出该项，把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
数字标记铠装层外被层或外护套无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝5皱纹(轧纹)钢带6双铝(或铝合金)带8铜丝编织9钢丝编织（二）电线电缆常识80问答：1、常用的电线、电缆按用途分有哪些种类？答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。
2、绝缘电线有哪几种？答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。
3、电缆桥架适合于何种场合？答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。
4、电缆附件有哪些？答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。
5、什么叫电缆中间接头？答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
6、什么叫电气主接线？答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。
7、在选择电力电缆的截面时，应遵照哪些规定？答：电力电缆的选择应遵照以下原则：（1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求；（4）根据电缆长度验算电压降是否符合要求；（5）线路末端的最小短路电流应能使保护装置可靠的动作。
8、交联聚乙烯电缆和油纸电缆比较有哪些优点？答：（1）易安装，因为它允许最小弯曲半径小、且重量轻；（2）不受线路落差限制；（3）热性能好，允许工作温度高、传输容量大；（4）电缆附件简单，均为干式结构；（5）运行维护简单，无漏油问题；（6）价格较低；（7）可靠性高、故障率低；（8）制造工序少、工艺简单，经济效益显著。
9、固定交流单芯电缆的夹具有什么要求？为什么？答：夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆。
所以不可使用铁件作单芯交流电缆的固定夹具。
10、以下的热缩电缆头的附件的最大特点和优点是什么？答：热缩附件的最大特点是用应力管代替传统的应力锥，它不仅简化了施工工艺，还缩小了接头的终端的尺寸，安装方便，省时省工，性能优越，节约金属。
热缩电缆附件集灌注式和干包式为一体，集合了这两种附件的优点。
11、电缆敷设前应进行哪些检查工作？答：(1)支架应齐全、油漆完整。
(2)电缆型号、电压、规格符合设计。
(3)电缆绝缘良好，当对油纸电缆的密封有怀疑时，应进行受潮判断；直埋电缆与小底电缆应经直流耐压试难合格；充油电缆的油样应试验合格。
(4)充油电缆的油压不宜低于1.47MPa。
21、交联热收缩电缆附件有哪些优点？答：这是一种新型材料，它与现在其他类型附件比较具有电气性能优越、体积小、质量小、安装简便、材料配套等优点，另外还具有耐气候、抗污秽性、阻燃自熄等能力。
12、对油纸绝缘电力电缆密封有怀疑时，如何用较简单的办法检查电缆绝缘纸是否受潮？答：把电缆绝缘纸点燃或放入150℃左右的电缆油中检查，无“嘶嘶”声或白色泡沫出现，说明未受潮。
13、电缆标志牌应注明什么内容？编写有何要求？答：标志牌上应注明电缆线路设计编号、电缆型号、规格及始点，并联使用的电缆应有顺序号。
要求字迹清晰、不易脱落。
14、直埋电缆的方位标志应设置在哪些位置？答：在电缆两端，电缆直线段50~100m处电缆接头几电缆改变方向的弯角处。
15、制作电缆接头用的黄腊绸带、黑玻璃漆带、无碱玻璃丝带等，施工前如何进行排潮处理？答：（1）恒温干燥法：将绝缘带卷成直径为25~30mm小卷，放入110~120℃恒温干燥箱内烘4~5h，冷却干取出，放入干燥的密封筒内。
（2）油浸排潮法：将绝缘带小卷放入恒温在120~130℃的电缆油中，离锅底保持30mm距离，经一定时间后油面不再产生泡沫后取出，装入贮有电缆油的桶中，油位应超过所有装入的物体并将其密封。
16、电缆外护层的作用是什么？答：保护内护层不受机械损伤和化学腐蚀，增强机械强度。
17、室外电缆沟应符合哪些要求？答：电缆沟上部应比地面稍高，加盖用混凝土制作的盖板，电缆应平敷在支架上，有良好的排水管。
18、电缆内护层的作用是什么？答；使绝缘层不会与水、空气或其他物体接触，防止绝缘受潮和绝缘层不受机械伤害。
19、使用钢丝钳时应注意些什么？答：使用前，一定要检查绝缘柄的绝缘是否完好无损，使用时不可用钢丝钳剪切超过规格所允许的金属线材，并禁止用钢丝钳代替锤子敲打工具，以免损坏。
20、什么叫绝缘强度？答：绝缘物质在电场中，当电场强度增大到某一极限时就会被击穿，这个导致绝缘击穿的电场强度称为绝缘强度。
22、对电缆导体连接点的机械强度有何要求？答：连接点的机械强度，一般低于电缆导体本身的抗拉强度，对于固定敷设的电力电缆，其连接点的抗拉强度要求不低于导体本身抗拉强度的60%。
23、电力电缆的绝缘层材料应具备哪些主要性能？答；应具备下列主要性能：（1）高的击穿强度；（2）低的介质损耗；（3）相当高的绝缘电阻；（4）优良的耐放电性能；（5）具有一定的柔软性和机械强度；（6）绝缘性能长期稳定。
24、机械敷设电缆时，牵引强度有何规定？答：对于铜芯电缆，当牵引头部时，允许牵引强度为70N/cm；对于铝芯电缆，当牵引头部时，允许牵引强度为40N/cm；若利用钢丝网套牵引时，铅护套电缆允许强度为10N/cm；铅护套电缆为40N/cm。
25、对电缆保护管有何规定？答：（1）电缆需要穿保护管敷设时，管子内径不应小于电缆外径的1.5倍，混凝土管、陶土管、石棉、水泥管的内径不应小于100mm；（2）电缆管的弯曲半径应符合所穿入电缆弯曲半径的规定；（3）每根管子最多不应超过三个弯头，直角弯不应多于2个。
26、如何测量电缆护套的外径？答：在护套圆周上均匀分布的五点处，测量护套外径和其平均值，其平均外径既为护套的外径。
27、不同截面的铜芯电缆如何连接？答：不同截面的铜芯电缆连接，可采用开口弱背铜接管，以锡焊法连接，也可用纯铜棒按不同的截面要求连接成铜接管，以压接法连接。
28、简述10KV交联电缆热缩式制作户内终端头的过程？答；（1）准备阶段：检查热缩电缆附件是否齐备，型号是否相配，检查并确认电缆有无潮气后，检查电缆。
（2）切除多余电缆，根据现场情况决定电缆长度。
（3）剥除护层。
（4）焊接接地线，将接地线焊接在钢带上。
（5）填充三叉口及绕包密封胶。
（6）安装三芯分支护套，将护套套入根部，从中部开始收缩，先往根部，再往指部。
（7）剥铜带和外半导电层，剥切三芯分支套口20mm以上的铜带，严禁损伤主绝缘，清除干净半导电层。
（8）安装应力管，管口端部分支套对接后热缩。
（9）安装接线端子。
（10）安装绝缘管。
（11）安装密封管。
（12）核相后安装相色管。
29、户内、户外预制式终端安装步骤有哪些？答：(1) 将电缆按预定位置就位、固定、清洁表面，参照说明书剥除外护套，如有特殊需要，外护套剥切长度可调整，分别由铜带、外护套铠装引出2组地线。
(2) 由外护套口向上量取需要尺寸，切除多余电缆，套入热缩三指套至三叉口根部由中间加热收缩，由指套上口向上量取规定尺寸(35kv为350~380mm)。
去掉多余铜带(保留20mm)，再保留半导体预定位置，压接出线端子密封。
30、电线电缆的应用主要分为三大类：1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。
