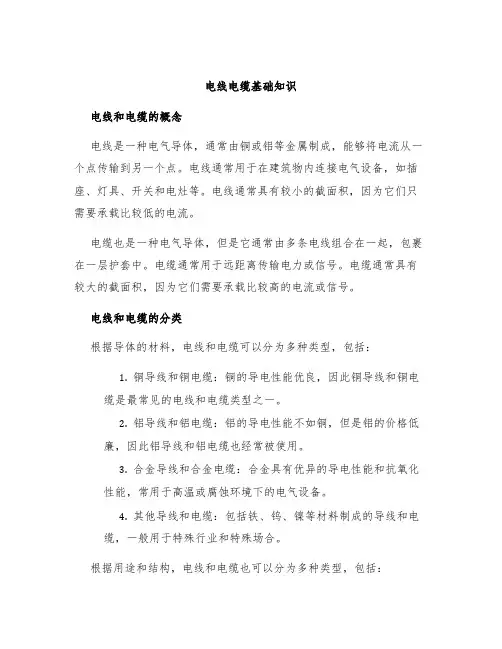

电线电缆基础知识

一、电缆概念

用以传输电(磁)能、信息和实现电磁能转换的线材产品。

电线电缆可大致分为电能(力)传输类、信号传输类和电磁能传输类。

一、常用的电线电缆材料

导体:铜材、镀锡铜、铝线、铜包铝、铜包铝镁、铜包钢、铜或铝合金、碳素纤维、

光纤等。

绝缘材料:(半硬质)聚氯乙烯、丁晴塑料、聚乙烯、聚丙烯、交联聚(氯)乙烯、

热塑弹性体、聚氨酯、聚亚氨酯、橡胶、硅橡胶、氟塑料、矿物绝缘等其它高分子塑料。

编织屏蔽:铜丝、镀锡铜丝、铜包铝、铜包钢、铜包铝镁合金丝、铝镁合金丝、铜

带、铝箔等。

填充绕包:常用做填充材料的有,PP绳、麻绳、棉线等。

绕包带材的有:无纺布、电缆纸、棉纸、聚酯带等。

加强保护件有:钢芯、钢带、铝塑复合带、钢塑复合带、铅护套、芳纶等。

护套材料有:聚氯乙烯、聚乙烯(HDPE、MDPE、LDPE和LLDPE、丁晴塑料、硅橡胶、聚氨酯、尼龙等。

工艺流程

导体(拉丝、束绞、绞线)→芯线绝缘

屏蔽

→成缆填充绕包→护套

铠装

工艺过程介绍:

束绞、绞线:由多根圆线或型线呈螺旋绞合成一层或多层的导线。

挤绝缘:将塑料或橡胶等高分子混合物,连续均匀的挤包在导体上的过程。

成缆

由若干根绝缘线芯或单元线组和其它元件绞合成缆芯的过程。

填充:在成缆过程中,为保证电缆圆整,有时需加填充,目的使成缆后的缆芯结实、圆整。屏蔽:

A;用金属丝或非金属纤维在缆芯或绝缘层等元件上编织成网状结构的过程。

B;用铜带绕包在缆芯或绝缘层上呈螺旋状绕包。

编织层的作用:

保护电缆免受外界电场、磁场的影响

用作同轴通信电缆的外导体

用作机械强度的加强层

铠装:

通常用以防止外界的机械应力的损伤,由金属带或金属丝制成的电缆覆盖层。

铠装分类:

钢带铠装、细钢丝铠装、粗钢丝铠装

护套:

用于电缆最外层挤包一层塑料或橡胶等其它高分子混合物,以保护电缆不受外界的损伤。电线电缆型号编制方法

型号构成:

(类别、用途)─导体─绝缘─护套─特征─外护层─派生

一般电缆名称的构成,首先要说明它的类别和用途,然后按照电缆的构成从里到外依次列出,最后再加派生部分。

为减少构成的字母及数字,作为产品中常用材料或性能可以省去。

电线电缆型号编制中字母所代表的含义

一般首位字母所代表电缆的类别和用途:

A——安装用,B——固定敷设用;

H——电话线,J——电机引接线;

K——控制用,P——信号电缆;

Q——汽车用线,R——软线类;

T——电梯电缆,U——矿用电缆;

C——船用电缆,S——射频同轴;

DJ——电子计算机,

导体的表示代号:

T——铜材(一般在型号表示中省略)

L——铝材

G——钢芯铝绞线

CCS——铜包钢,CCA——铜包铝;

第一章电气装备类电线电缆

一、使用要求

适用范围:交流额定电压450/750V 及以下的动力、照明、电气装置、仪器仪表及

电信设备的连接和内部的安装线。

敷设场合与方式:室内明设或沟通道、隧道内或架空敷设;室外架空敷设;穿铁管

或塑料管敷设;电工设备、仪表及无线电装置的敷设,均为固定敷设,塑料绝缘塑料护套电线可直埋土壤中敷设。

2)一般要求:经济,耐用结构简单。

3)特殊要求:

室外架空敷设时,常受日光、风吹、雨淋和冰冻等影响,要求耐大气老化、尤其是

耐日光老化。严寒地区有耐寒要求使用中易受外力破坏或易燃、易爆与油类接触极多的场合应穿管。穿管时,电线受到较大拉力,并有刮伤的可能,应采取润滑措施,管内要求光滑。

作为电气装备内部安装线使用时,当安装位置较小时应有一定的柔软性;并要求绝

缘线芯分色清晰;应配合专用的小型接线端子或插头,使连接方便可靠。

对于有防电磁干扰要求的场合,应采用屏蔽电缆

对于环境温度较高的场合,应采用护套电线。对于特殊高温的场合,应采用耐热电

线.

电气装备用电线电缆

从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆,各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类产品。这类产品使用面最广,品种最多,而且大多要结合所用装备的特性和使用环境条件来确定产品的结构、性能,因此,除大量的通用产品外,还有许多专用和特种产品。

电气装备用电线电缆习惯上按产品用途分为八类:

(1)低压配电电线电缆主要指固定敷设和移动的供电电线电缆。

(2)信号及控制电缆主要指控制中心与系统间传递信号或控制操作用的电线电缆。

(3)仪器和设备连接线主要指仪器、设备内部安装线和外部引接线。

(4)交通运输工具电线电缆主要指汽车、机车、舰船、飞机配套用电线电缆。

(5)地质资源勘探和开采电线电缆主要指煤、矿石、油田的探测和开采用电线电缆。

(6)直流高压电缆主要指, 射线机、静电设备等配套用的电线电缆。

(7)加热电缆主要指生活取暖、植物栽培、管道保温等用电线电缆。

(8)特种电线电缆主要指耐高温、防火、核电站等用的电线电缆。

二、产品介绍

1、国标450/750V及以下低压电缆

我们公司产品执行的的标准是(GB/5023-1997、JB/T8734-1998、GB 9330-88)

A 系列电线电缆(安装用电源线)

产品适用于交流额定电压U o /U为300/300 V及以下轻型电器设备、控制系统等柔

软场合使用的电源或控制信号连接线

此系列的产品大多适用于低电压,小截面,以及载流量较小的一些使用场合.

型号额定电压芯数标称截面产品名称

AV、AV-90300/300V 1 0.08-0.4 mm2

聚氯乙烯绝缘安装用电线

A VR、

A VR—90 300/300V 1 0.08-0.4 mm2聚氯乙烯绝缘安装用软电线

A VR

B 300/300V 2 0.12-0.4 mm2聚氯乙烯绝缘扁型安装用软电线

A VRS 300/300V 2 0.12-0.4 mm2聚氯乙烯绝缘绞型安装用软电线

A VVR 300/300V 2 0.08-0.4 mm2聚氯乙烯绝缘护套安装用软电缆

A VVR 300/300V 3—24 0.12-0.4 mm2聚氯乙烯绝缘护套安装用软电缆

芯数系列:3,4,5,6,7,10,12,14,16,19和24芯其中:
