村田贴片电感配料性能参数
村田电子 薄型SMT贴片电感 HHM1710J1 说明书
•All specifications are subject to change without notice.•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.Multilayer Balun TransformersFor WiMAX HHM SeriesType:Issue date:HHM1710J1 (1.6×0.8×0.6mm)HHM1711E1 (1.6×0.8×0.6mm)HHM1727D1 (1.6×0.8×0.6mm)HHM1715E1 (1.6×0.8×0.6mm)December 2010Multilayer Chip Baluns For WiMAXHHM Series HHM1710J1SHAPES AND DIMENSIONSCIRCUIT DIAGRAMRECOMMENDED PC BOARD PATTERNSELECTRICAL CHARACTERISTICSUnbalanced impedance 50ΩBalanced impedance 50ΩFrequency range300 to 22700MHz Unbalanced port return loss10dB min.Phase imbalance at balanced port 180±10deg.Amplitude imbalance at balanced port 0±1.5dB Insertion loss1.2dB max.Attenuation [800 to 960MHz]6dB min.[1700 to 1900MHz]1dB min.[1900 to 1980MHz]1dB min.Power capacity0.5W max.T emperature rangeOperating–40 to +85°C Storage–40 to +85°C Packaging style and quantities4000pieces/reelConformity to RoHS Directive•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, andspecific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.FREQUENCY CHARACTERISTICS Unbalance 50Ω/Balance 50ΩRETURN LOSSINSERTION LOSSAMPLITUDE BALANCEPHASE BALANCEMultilayer Chip Baluns For WiMAXHHM Series HHM1711E1SHAPES AND DIMENSIONSCIRCUIT DIAGRAMRECOMMENDED PC BOARD PATTERNSELECTRICAL CHARACTERISTICSUnbalanced impedance 50ΩBalanced impedance 100ΩFrequency range300 to 22700MHz Unbalanced port return loss10dB min.Phase imbalance at balanced port 2180±1deg.Amplitude imbalance at balanced port 0±1.5dB Insertion loss 1.2dB max.Power capacity0.5W max.T emperature rangeOperating–40 to +85°C Storage–40 to +85°C Packaging style and quantities4000pieces/reelConformity to RoHS Directive•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, andspecific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.FREQUENCY CHARACTERISTICS Unbalance 50Ω/Balance 100ΩRETURN LOSSINSERTION LOSSAMPLITUDE BALANCEPHASE BALANCEMultilayer Chip Baluns For WiMAXHHM Series HHM1727D1SHAPES AND DIMENSIONSCIRCUIT DIAGRAMRECOMMENDED PC BOARD PATTERNSELECTRICAL CHARACTERISTICSUnbalanced impedance 50ΩBalanced impedance 50ΩFrequency range00 to 333900MHz Unbalanced port return loss10dB min.Phase imbalance at balanced port 5180±1deg.Amplitude imbalance at balanced port 0±1.5dB Insertion loss1.2dB Attenuation [800 to 960MHz]11dB min.[1700 to 1900MHz]4dB min.[1900 to 1980MHz]3.5dB min.(4dB typ.)Power capacity0.5W max.T emperature rangeOperating–40 to +85°C Storage–40 to +85°C Packaging style and quantities4000pieces/reelConformity to RoHS Directive•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, andspecific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.FREQUENCY CHARACTERISTICS Unbalance 50Ω/Balance 50ΩRETURN LOSSINSERTION LOSSAMPLITUDE BALANCEPHASE BALANCEMultilayer Chip Baluns For WiMAXHHM Series HHM1715E1SHAPES AND DIMENSIONSCIRCUIT DIAGRAMRECOMMENDED PC BOARD PATTERNSELECTRICAL CHARACTERISTICSUnbalanced impedance 50ΩBalanced impedance 100ΩFrequency range00 to 333900MHz Unbalanced port return loss10dB min.Phase imbalance at balanced port 5180±1deg.Amplitude imbalance at balanced port 0±1.2dB Insertion loss 1.0dB max.Power capacity0.5W max.T emperature rangeOperating–40 to +85°C Storage–40 to +85°C Packaging style and quantities4000pieces/reelConformity to RoHS Directive•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, andspecific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.FREQUENCY CHARCTERISTICS Unbalance 50Ω/Balance 100ΩRETURN LOSSINSERTION LOSSAMPLITUDE BALANCEPHASE BALANCE。
村田电感全
2 4 56 13 26 39 4445 495658 63 68 72 79 81 941 2 3 4 5 6 7 8 9 10 11目录23产品指南村田公司的LQ□系列片状线圈由小型、高性能电感构成。
其富有创新的线圈和外壳结构获得了低直流电阻和优良的高频特性。
该系列应用广泛，便于选择满足各种不同电路的元件。
4选择指南开始LQH43M(N)2220LQH55DLQH31HLQH66SLQY33P516(in mm)片状线圈 高频用多层型LQG15HN系列 (0402尺寸)LQG15HN系列是专门为高频应用设计的片状电感。
LQG15H系列采用集成层叠工艺制作，用于在高频范围实现稳定特性。
集成层叠工艺可实现很宽的电感值范围和低公差。
■特点1. 在高频段的高Q值和稳定电感的获得得益于独创的结构， 该结构将杂散电容降到最小。
适合移动通信设备中的高频 电路使用。
2. LQG15H尺寸小 (1.0×0.5×0.5mm)，适合小而薄的移动 设备使用。
3. 外部电极为镍隔板结构，因此具有卓越的焊接耐热性。
4. 电感值范围宽1到10nH (E24标准) 10到120nH (E12标准)■用途1. 移动电话中的高频电路，如PA、ANT、VCO、SAW等2. 移动电话，如GSM、CDMA、PDC等3. “Bluetooth”4. 宽带网5. 一般高频电路■外形尺寸■额定值 (□: 包装代号)接下页。
动作温度范围: -55°C 到+125°C 仅可回流焊接。
17Frequency (MHz)100806040200Q100100010000Frequency (MHz)1000100101I n d u ct a n c e (n H )接上页。
■Q值-频率特性 (标准值)■电感值-频率特性 (标准值)动作温度范围: -55°C 到+125°C 仅可回流焊接。
村田磁珠规格书
村田磁珠规格书
摘要：
1.村田磁珠简介
2.村田磁珠的规格参数
3.村田磁珠的应用领域
4.村田磁珠的优点
5.村田磁珠的注意事项
正文：
村田磁珠是一种电子元器件，也被称为村田贴片磁珠，是由日本村田制作所生产的一种具有高性能、高可靠性的磁性元件。
它主要由磁芯、磁帽和引脚等部分组成，具有体积小、磁性能强、抗干扰能力强等特点，广泛应用于各类电子产品中。
村田磁珠的规格参数主要包括磁珠的尺寸、磁芯的材料、磁帽的材质、电感量、阻抗等。
其中，磁珠的尺寸和电感量是衡量其性能的重要参数。
磁珠的尺寸越小，电感量越大，其性能越优秀。
村田磁珠的应用领域非常广泛，包括通讯设备、计算机、家电、汽车电子等。
在通讯设备中，村田磁珠主要用于滤波器、信号处理器等；在计算机中，主要用于电源、硬盘等部件；在家电中，主要用于电视机、洗衣机、空调等；在汽车电子中，主要用于车载导航、汽车音响等。
村田磁珠具有许多优点，如体积小、性能稳定、抗干扰能力强等。
其体积小，可以节省电路板的空间，提高电路的集成度；其性能稳定，可以在高温、
高压等恶劣环境下保持良好的工作状态；其抗干扰能力强，可以有效地防止电磁干扰，保证电路的正常工作。
在使用村田磁珠时，需要注意以下几点。
贴片电感主要参数详解 电感器规格

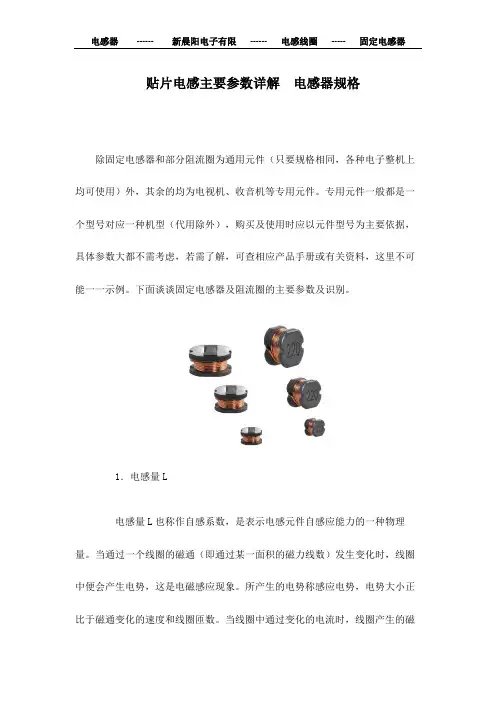

贴片电感主要参数详解电感器规格除固定电感器和部分阻流圈为通用元件（只要规格相同，各种电子整机上均可使用）外，其余的均为电视机、收音机等专用元件。
专用元件一般都是一个型号对应一种机型（代用除外），购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。
下面谈谈固定电感器及阻流圈的主要参数及识别。
1．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。
当通过一个线圈的磁通（即通过某一面积的磁力线数）发生变化时，线圈中便会产生电势，这是电磁感应现象。
所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。
当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。
自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。
L 的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。
L的基本单位为H（亨），实际用得较多的单位为mH（毫亨）和IxH（微亨），三者的换算关系如下：1H=103mH=106 μH。
2．感抗XL感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。
前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。
XL与线圈电感量L和交流电频率f成正比，计算公式为：XL （Ω）=2лf（Hz）L（H）。
不难看出，线圈通过低频电流时XL小。
通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。
通过高频电流时XL大，若L也大，则近似开路。
线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。
超详细村田电感产品知识详解
超详细村田电感产品知识详解一、村田电感的分类二、村田电感产品阵容村田电感的品名表示法村田电感我们统称为是贴片电感，其主要含义是根据村田电感的形状及使用方法而来。
首先是因为它的样子是片状的，另外通常我们使用时是用焊接贴板的形式把电感焊贴在线路板上，所以我们称这种电感为贴片电感。
根据村田电感品名表示法如下：片状线圈：LQ H 32 M N 331 K 2 3 LLQ——表示型号：表示片状线圈。
H——表示结构：G—多层型（空气芯线）；H—绕线型（铁氧体磁芯）；M—绕线型（空气芯线）；P—薄膜型；W—绕线型（空气芯线）。
32——表示尺寸：在尺寸上分为0402，0603，0805，0806，1008，1212，1206，1210，1812，1515，2020，2220，2525；分别对应1.0*0.5mm，1.6*0.8mm，2.0*1.25mm，2.0*1.6mm，2.5*2.0mm，3.0*3.0mm，3.2*1.6mm，3.2*2.5mm，4.5*3.2mm，4.0*4.0mm，5.0*5.0mm，5.7*5.0mm，6.3*6.3mm。
M——表示应用与特性，代号—系列名—应用与特性：H—LQ—多层型空气芯线；N—LQM —谐振电路用；D—LQM—扼流用（小电流直流电源）；F—LQM—扼流用（直流电源）；M —LQP—薄膜型；T—LQP—薄膜型（低直流电阻型）；A—LQW—高Q值型（一般频率用）；H—LQW—高Q值型（高频率）；N—LQH—谐振电路用M—LQH—谐振电路用（涂层型）；D—LQH—扼流用；C—LQH—扼流用（涂层型）；S—LQH—扼流用（电磁屏蔽型）；H—LQH—高频谐振电路用。
N——表示类型：N/S---------标准型331——表示电感值：由三位数字表示，单位是微亨（uH）。
第一位和第二位数字是有效数字，第三位数字表示跟在前两位数字之后的零的个数。
如果有十进制小数点，由大写字母“R”表示。
陶瓷贴片电容丶贴片电感丶片式磁珠命名规则与基本知识
陶瓷贴片电容、贴片电感.片式磁珠muRuta村田命名规则与基本知识一、村田陶瓷贴片电容知识M名衣示法如卜：片状独们盹瓷电容器GRM 15.3R7K 225KE15D•GRM—农示儀锡电极：卄通貼片期瓷12容•常用的村｝ 11容就是GRM艸通贴片海瓷电容与GNM卄通贴片搏容：•18——衣示尺寸（长*宽）:1.6*0.8mm即内通用尺对衣示是（K*审）1.6*0.8mm （单位为mm：c词阿卜通用尺、J A示是用英寸0603 （单位为inch；，卜J E询常用代码仃03、15、18、21、31、32、42、43、55〕；，II 体的对应值如卜I03-...0.6*0.3mm- (0201)15——1.0*0.5mm~-040218-...1.6*0.8mm- (0603)21-—2.0# 1.25mm——080531一“3.2* 1.6mm—120632-—3.2* 1.5mm一・121042一.5*2.0mm——180843 …45*3・2mm•—181255—5.7 拿5・0mm——2220•8——衣示用度（T：: 0.8mm常用厚度村田代码仃5、6、8、9、B、C、E：'h貝㈱对应值如卜：5-…0.5mm 6-…0.6mm 8-…0.8mm 9-…0.9mm B-…1.25mm C-…1.6mm E -—2.5mm•R7——农示材质：X7R常用材质村t：代码有5C、R6、R7、F5等,R体的对应值如卜：5C--COG/NPO/CHR6——X5RR7——X7RF5・——Y5V5C I仆温度是・55度一+125必温度系敌是0+・30ppm/gR6 I作泪度是・55度一H85度，SH度系数是+-15%:R7 1作温度是・55度一H25度,温度系数好+15%:F5 I作fiU是・30度—85度.温度系数是+22 -82%lOOpfW卜小容fi*L般采比5C材頂，100PF—luf人一般采用R7材质，luf以上一股采用R6材质,櫛S®求不禹的般采用F5材质。
村田贴片电容命名规则
村田贴片电容命名规则村田贴片电容是电子元件领域中常用的一种电容器。
村田公司作为世界领先的电子元件制造商之一，其产品质量和可靠性备受行业认可。
为了方便区分和标识不同类型的村田贴片电容，村田公司制定了一套严格的命名规则。
