伺服原理驱动器位置控制
伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用伺服驱动器原理：伺服驱动器是指驱动伺服电机运动的设备。
伺服电机是由伺服控制器控制的特殊电机，通过伺服驱动器将控制信号转化为电机所需的功率信号，从而实现精准的位置和速度控制。
伺服驱动器主要由功率电路、控制电路和保护电路组成。
1.实现精准位置控制：伺服驱动器可以根据输入的位置指令控制电机的转动，精确到毫米级别。
通过反馈装置感知电机的转动情况，控制器可以动态修正指令，从而实现高精度的位置控制。
这种能力使得伺服驱动器在需要精准定位和定点移动的应用中得到广泛应用，比如自动化设备、机器人、印刷机等。
2.实现精准速度控制：伺服驱动器可以控制电机的转速，实现精准的速度控制。
通过反馈装置感知电机的速度，控制器可以根据输入的速度指令，调整电机的输出功率，使其保持所需的速度。
这种能力使得伺服驱动器在需要精确调节速度的应用中得到广泛应用，比如纺织设备、包装设备、输送带等。
3.实现负载控制：伺服驱动器可以根据负载的变化调整电机的输出功率，保持电机在负载范围内稳定运行。
通过反馈装置感知负载的变化，控制器可以调整电机的输出扭矩和速度，使其适应不同的负载情况。
这种能力使得伺服驱动器在需要处理不同负载的应用中得到广泛应用，比如起重机械、搬运设备、机床等。
4.提高系统的稳定性和响应速度：伺服驱动器具有良好的动态特性和响应速度，能够在较短的时间内响应控制信号，实现快速的跟踪和调节。
通过反馈装置感知电机的实际情况，控制器可以及时调整控制信号，使电机保持稳定运行。
这种能力使得伺服驱动器在需要高动态响应和控制精度的应用中得到广泛应用，比如自动调节系统、精密加工设备等。
总之，伺服驱动器是将控制信号转化为电机所需的功率信号，实现精准的位置和速度控制的设备。
它在工业自动化、机器人技术、机床加工等领域中起着举足轻重的作用，有效地提高了生产力和生产质量，促进了工业的发展。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。
2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。
4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。
通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。
总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。

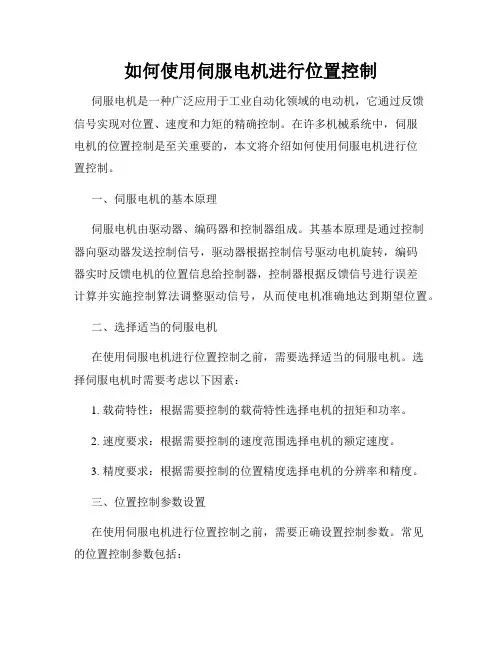

如何使用伺服电机进行位置控制
如何使用伺服电机进行位置控制伺服电机是一种广泛应用于工业自动化领域的电动机，它通过反馈信号实现对位置、速度和力矩的精确控制。
在许多机械系统中，伺服电机的位置控制是至关重要的，本文将介绍如何使用伺服电机进行位置控制。
一、伺服电机的基本原理伺服电机由驱动器、编码器和控制器组成。
其基本原理是通过控制器向驱动器发送控制信号，驱动器根据控制信号驱动电机旋转，编码器实时反馈电机的位置信息给控制器，控制器根据反馈信号进行误差计算并实施控制算法调整驱动信号，从而使电机准确地达到期望位置。
二、选择适当的伺服电机在使用伺服电机进行位置控制之前，需要选择适当的伺服电机。
选择伺服电机时需要考虑以下因素：1. 载荷特性：根据需要控制的载荷特性选择电机的扭矩和功率。
2. 速度要求：根据需要控制的速度范围选择电机的额定速度。
3. 精度要求：根据需要控制的位置精度选择电机的分辨率和精度。
三、位置控制参数设置在使用伺服电机进行位置控制之前，需要正确设置控制参数。
常见的位置控制参数包括：1. 比例增益：控制器根据位置误差调整输出信号的增益，从而使电机快速接近期望位置。
2. 积分时间：控制器根据位置误差的积分量调整输出信号的积分时间，从而进一步减小位置误差。
3. 微分时间：控制器通过位置误差的微分量调整输出信号的微分时间，从而减小系统的振荡和超调。
4. 反馈滤波：通过设置反馈滤波来平滑和增强反馈信号，从而减小噪声和干扰对控制系统的影响。
四、位置控制算法选择常见的伺服电机位置控制算法包括位置环控制和速度环控制。
位置环控制主要通过比较电机实际位置和期望位置的差异来产生控制命令，以驱动电机准确地移动到期望位置。
速度环控制则通过比较电机实际速度和期望速度的差异来产生控制命令，以控制电机的移动速度。
五、编写控制程序使用伺服电机进行位置控制时，需要编写相应的控制程序。
编写控制程序前，需要了解控制器的编程接口和编程语言。
常见的控制程序包括设定目标位置、读取反馈信号、计算位置误差、调节输出信号等步骤。
伺服驱动器的原理及应用场景
伺服驱动器的原理及应用场景1. 什么是伺服驱动器？伺服驱动器是一种用于控制伺服电机运动的设备。
它能够根据输入信号对电机进行精确控制，使其能够准确地按照预定的轨迹和速度运动。
伺服驱动器通常由电机驱动器和位置反馈装置组成，并且通过闭环控制系统实现位置和速度的控制。
2. 伺服驱动器的工作原理•伺服驱动器接收来自控制器的指令信号，并将其转换为电压或电流信号，以控制伺服电机的运动。
指令信号可以是模拟信号，也可以是数字信号。
•伺服驱动器通过位置反馈装置获取伺服电机的实际位置信息，并将其与控制器发送的目标位置进行比较。
通过控制电流的大小和方向，驱动器可以控制电机的转动方向和速度。
•当伺服电机的实际位置与目标位置相差较大时，伺服驱动器会提供更大的电流来加速电机运动，当实际位置接近目标位置时，电流逐渐减小，以减缓电机的运动速度，最终精确地控制电机停在目标位置。
3. 伺服驱动器的应用场景伺服驱动器广泛应用于各种需要精确控制的自动化系统中，适用于下列场景：•工业自动化：伺服驱动器常用于工业机器人、自动化生产线、包装设备等，确保机械设备能够精确地按照预定轨迹和速度运动，提高生产效率和产品质量。
•数控机床：伺服驱动器在数控机床中起到关键作用，能够实现高精度的切削和加工操作，提高加工效率和产品质量。
•医疗设备：伺服驱动器应用于医疗器械中，如CT扫描仪、核磁共振设备等，确保设备能够精确地移动和定位，提供更准确的诊断和治疗。
•航空航天：伺服驱动器被广泛应用于航空航天领域，用于控制飞机机翼、尾翼等关键部件的运动，确保飞行器的稳定性和安全性。
•机器人：伺服驱动器是机器人关节控制的核心部件，通过精确的控制，使机器人能够完成各种复杂的动作，如抓取物体、精确定位等。
4. 伺服驱动器的优势•高精度性能：伺服驱动器通过位置反馈装置对电机进行精确控制，能够实现高精度的位置和速度控制。
•高响应速度：伺服驱动器具有快速而准确的响应速度，能够实时调整电机的运动状态，适应各种复杂的运动需求。

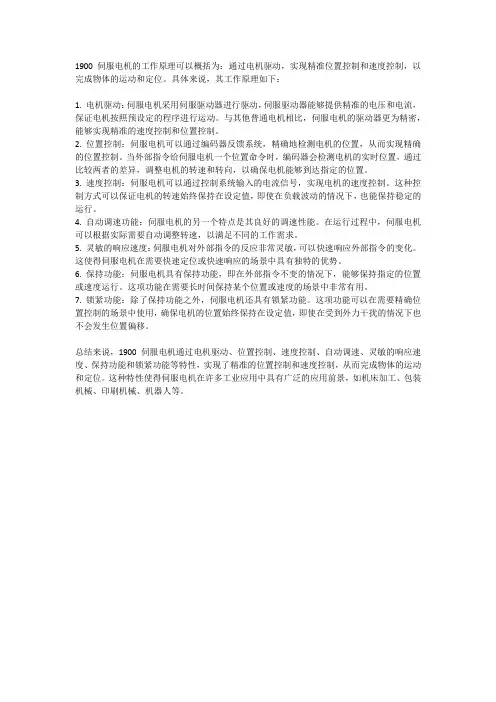

1900伺服电机工作原理
1900伺服电机的工作原理可以概括为：通过电机驱动，实现精准位置控制和速度控制，以完成物体的运动和定位。
具体来说，其工作原理如下：1. 电机驱动：伺服电机采用伺服驱动器进行驱动，伺服驱动器能够提供精准的电压和电流，保证电机按照预设定的程序进行运动。
与其他普通电机相比，伺服电机的驱动器更为精密，能够实现精准的速度控制和位置控制。
2. 位置控制：伺服电机可以通过编码器反馈系统，精确地检测电机的位置，从而实现精确的位置控制。
当外部指令给伺服电机一个位置命令时，编码器会检测电机的实时位置，通过比较两者的差异，调整电机的转速和转向，以确保电机能够到达指定的位置。
3. 速度控制：伺服电机可以通过控制系统输入的电流信号，实现电机的速度控制。
这种控制方式可以保证电机的转速始终保持在设定值，即使在负载波动的情况下，也能保持稳定的运行。
4. 自动调速功能：伺服电机的另一个特点是其良好的调速性能。
在运行过程中，伺服电机可以根据实际需要自动调整转速，以满足不同的工作需求。
5. 灵敏的响应速度：伺服电机对外部指令的反应非常灵敏，可以快速响应外部指令的变化。
这使得伺服电机在需要快速定位或快速响应的场景中具有独特的优势。
6. 保持功能：伺服电机具有保持功能，即在外部指令不变的情况下，能够保持指定的位置或速度运行。
这项功能在需要长时间保持某个位置或速度的场景中非常有用。
7. 锁紧功能：除了保持功能之外，伺服电机还具有锁紧功能。
这项功能可以在需要精确位置控制的场景中使用，确保电机的位置始终保持在设定值，即使在受到外力干扰的情况下也不会发生位置偏移。
总结来说，1900伺服电机通过电机驱动、位置控制、速度控制、自动调速、灵敏的响应速度、保持功能和锁紧功能等特性，实现了精准的位置控制和速度控制，从而完成物体的运动和定位。
这种特性使得伺服电机在许多工业应用中具有广泛的应用前景，如机床加工、包装机械、印刷机械、机器人等。
伺服电机的控制原理
伺服电机的控制原理伺服电机是一种用于精确控制转速和位置的电机。
它由电机本体、编码器、控制器和驱动器组成。
伺服电机的控制原理包括位置反馈、闭环控制和PID控制。
位置反馈是伺服电机控制的基础，在伺服电机中常使用的位置反馈器件是编码器。
编码器能够实时检测电机的实际位置，并将位置信息反馈给控制器。
控制器根据编码器的反馈信号来调整电机的转速和位置，从而实现精确的控制。
编码器通常采用光电传感器原理工作，通过感知光线的变化来测量位置。
闭环控制是伺服电机控制的核心思想，其基本原理是通过不断地与编码器进行位置比较，计算误差，并对电机速度和方向进行调整。
闭环控制系统的工作过程如下：1.接收位置指令：控制器接收到外部发送的位置指令，例如要求电机转向某个特定位置。
2.比较位置差异：编码器反馈电机的实际位置，控制器将其与接收到的位置指令进行比较，计算出位置误差。
3.计算控制信号：控制器根据位置误差和控制算法，计算出适当的控制信号，用于调整电机的转速和方向。
4.发送控制信号：控制器将计算出的控制信号发送给驱动器。
5.驱动电机：驱动器接收到控制信号后，通过改变电机的输入电压、电流或脉宽调制等方式，控制电机的转速和方向。
6.反馈调整：电机开始运动后，编码器不断地监测电机的实际位置，并反馈给控制器。
控制器根据反馈信号继续进行位置比较和调整，使得电机能够准确地达到指定的位置。
PID控制是常用的闭环控制算法之一，它基于位置误差、误差变化率和误差积分三个因素进行控制。
PID控制的基本原理如下：1.比例（P）控制：根据位置误差的大小，确定电机的输出功率。
当误差较大时，输出功率较大，电机加速，使误差减小。
2.积分（I）控制：根据位置误差的积分值，调整电机的输出功率。
积分控制能够消除静差，并提高系统的稳定性。
3.微分（D）控制：根据位置误差的变化率，调整电机的输出功率。
微分控制能够减小系统的超调和震荡，提高系统的响应速度。
PID控制通过不断地调整比例、积分和微分系数，使系统能够快速而稳定地达到指定的位置，同时具有较好的抗扰性和适应性。
伺服电机驱动原理
伺服电机驱动原理
伺服电机驱动原理是指通过控制电流或电压等方式来控制电机的转动速度和方向，并使其精确定位到指定位置的原理。
一般情况下，伺服电机驱动原理可以分为以下几个步骤：
1. 位置反馈：使用位置传感器（如编码器）获取电机的实际位置信息，并将其反馈给控制系统。
2. 控制器计算：控制器接收到目标位置信息和实际位置反馈信息后，计算出电机应该执行的控制指令。
3. 电流控制：根据控制指令，控制器通过PWM（脉冲宽度调制）或其他方式，控制电流输出到电机的驱动器。
4. 电机驱动：驱动器根据输入的电流信号，驱动电机产生相应的转矩，使电机旋转。
5. 反馈控制：电机旋转时，编码器等位置传感器会不断更新位置信息，并将该信息反馈给控制器。
6. 控制循环：控制器根据实际位置信息与目标位置信息的比较，不断调整输出的电流信号，使电机逐渐接近目标位置。
通过不断循环以上步骤，控制器可以使电机根据指定的位置信息进行精确定位操作。
这种原理适用于许多领域，如机械加工、机器人、自动化设备等。
伺服多段位置控制实现原理
伺服多段位置控制实现原理伺服多段位置控制是一种常用的控制技术，用于精确控制运动系统的位置。
它广泛应用于各种机械设备、工业生产线以及机器人等领域。
实现伺服多段位置控制的原理主要包括位置传感器、控制器和执行机构三个重要组件。
首先，位置传感器是伺服多段位置控制的关键组成部分。
它们用于测量物体的实际位置，并将测量结果反馈给控制器。
常用的位置传感器包括编码器、激光传感器和陀螺仪等。
编码器通过测量旋转角度或线性位移来确定物体的位置。
激光传感器则利用激光束的反射或散射来测量距离。
陀螺仪则通过测量角速度和重力矢量来确定位置。
这些传感器能够提供高精度的位置数据，为控制器提供准确的反馈。
其次，控制器是伺服多段位置控制的核心部分。
它接收来自传感器的位置反馈信号，并与预设的目标位置进行比较，计算出误差信号。
控制器根据误差信号调整执行机构的输出，使其逐步接近目标位置。
常用的控制器包括PID控制器和模糊控制器。
PID控制器根据误差信号的比例、积分和微分部分产生控制信号，以达到精确控制位置的目的。
模糊控制器则根据输入的模糊规则和模糊逻辑运算来生成控制信号。
控制器的设计和参数调整对伺服多段位置控制的性能和稳定性有着重要的影响。
最后，执行机构是实现伺服多段位置控制的执行部分。
它们根据控制器的输出信号，通过驱动器将信号转换为机械运动来调整物体的位置。
常见的执行机构包括电机、液压缸和气动驱动器等。
电机是最常用的执行机构，它可以根据控制信号产生旋转或线性运动，通过传动装置将运动传递给被控制的物体。
液压缸和气动驱动器则利用液体或气体压力产生力或位移，实现位置调整。
综上所述，伺服多段位置控制实现的原理主要包括位置传感器、控制器和执行机构。
其中，位置传感器用于测量物体的实际位置，控制器根据位置反馈信号计算误差并调整执行机构输出，执行机构根据控制信号实现位置调整。
这种控制技术广泛应用于各种场景，为运动系统提供了高精度和稳定性能。
伺服驱动器工作原理
伺服驱动器工作原理伺服驱动器是一种用于控制和驱动伺服电机的设备。
伺服电机是一种能够根据输入信号实现精确位置控制的电机，广泛应用于自动化和机械设备中。
伺服驱动器通过接收来自控制器的指令，将电源信号转换为适合伺服电机的信号，从而控制电机的运动。
本文将介绍伺服驱动器的工作原理及其组成部分。
首先，伺服驱动器的工作原理可分为控制器和电机两个部分。
控制器负责生成控制信号，而电机则根据控制信号进行精确的位置控制。
伺服驱动器的基本组成部分包括电源模块、信号处理模块、功率放大器和电机保护电路。
电源模块为整个系统提供所需的稳定电源，信号处理模块负责接收和处理来自控制器的信号，将其转换为电机能够理解和响应的信号。
功率放大器负责将信号放大到足够的功率，以驱动电机。
在工作时，控制器将控制信号发送到信号处理模块。
信号处理模块首先将信号进行放大和滤波处理，然后将其转换为电机能够认识和响应的电压信号。
通常，信号处理模块还包括一些辅助功能，如位置反馈、速度反馈和力矩控制等。
一旦信号被转换为电机可以识别的信号，它将通过功率放大器传递给电机。
功率放大器负责将控制信号放大到足够的功率，以驱动电机。
为确保电机正常工作并保护电机不受损坏，通常还会加入一些保护电路，如过载保护、过热保护和过流保护等。
伺服驱动器还可以通过接收来自电机的反馈信号来实现闭环控制。
通过将反馈信号与控制信号进行比较，控制器可以实时调整控制信号，从而实现电机位置的精确控制。
这种闭环控制使得伺服驱动器可以在精确控制、快速响应和高重复性方面表现出色。
总之，伺服驱动器通过接收来自控制器的指令，将电源信号转换为适合伺服电机的信号，从而实现精确的位置控制。
伺服驱动器的工作原理基于控制器和电机之间的相互作用，通过控制信号和反馈信号的比较来实现闭环控制。
伺服驱动器在自动化和机械设备控制中扮演着重要角色，能够实现高精度、高速度以及高重复性的运动控制。
伺服驱动器的工作原理及其控制方式
伺服驱动器的工作原理及其控制方式伺服驱动器（servo drives）又称为伺服控制器、伺服放大器，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。
功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。
整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。
随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。
伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。
尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。
当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。
该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。
一般伺服都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。
伺服驱动器工作原理
伺服驱动器工作原理
伺服驱动器是一种控制装置，它通过控制电机的运动，实现对机械设备的精准控制。
其工作原理主要包括位置控制、速度控制和力控制三个方面。
首先，我们来看一下位置控制。
伺服驱动器通过接收控制信号，控制电机的转动，从而实现对设备位置的精准控制。
在位置控制中，伺服驱动器会接收来自控制器的位置指令，然后将电机转动到相应的位置。
在实际应用中，通常会使用编码器等装置来反馈电机的实际位置，以便及时调整控制信号，实现精准的位置控制。
其次，是速度控制。
伺服驱动器可以根据控制信号，精准地控制电机的转速。
在速度控制中，伺服驱动器会接收来自控制器的速度指令，然后调节电机的转速，使其达到指定的速度。
通过不断地调整控制信号，伺服驱动器可以实现对电机速度的精准控制，从而满足不同工况下的要求。
最后，是力控制。
伺服驱动器可以根据控制信号，精准地控制电机的输出力。
在力控制中，伺服驱动器会接收来自控制器的力指令，然后调节电机的输出力，使其达到指定的力值。
通过不断地调整控制信号，伺服驱动器可以实现对电机输出力的精准控制，从而满足不同工况下的要求。
总的来说，伺服驱动器通过对电机的位置、速度和力进行精准控制，实现对设备运动的精准控制。
它在自动化设备、机器人、数控机床等领域有着广泛的应用，为工业生产提供了强大的支持。
希望通过本文的介绍，能够使大家对伺服驱动器的工作原理有更加深入的了解。
伺服驱动器控制原理
伺服驱动器控制原理
伺服驱动器控制原理是将输入信号转化为适合驱动电机的输出信号，并对电机进行精确的位置、速度或扭矩控制。
下面将对伺服驱动器控制原理进行详细介绍。
1. 反馈系统：
在伺服驱动器中，一种常见的反馈系统是位置反馈系统。
该系统通过测量电机的实际位置，将位置值反馈给控制器。
控制器根据位置反馈信息与期望位置之间的差异，生成误差信号。
2. PID控制器：
误差信号将输入到PID控制器中，PID控制器根据误差的大小和变化率计算出控制信号，用于调整电机的输出。
PID控制器通常由比例、积分和微分三个部分组成，这三个部分分别对应了误差信号的大小、持续时间和变化率的调节。
3. 变频器：
在控制信号生成后，需要经过变频器进行信号调整和放大，以适应电机的要求。
变频器将控制信号转化为电机驱动所需的电压和频率。
4. 力矩控制：
在某些情况下，需要对电机的扭矩进行控制，以实现需要的负载操作。
为此，需要测量电机的实际扭矩，并将其反馈给控制器。
控制器根据扭矩反馈信息与期望扭矩之间的差异，生成用于调整电机输出的控制信号。
5. 闭环控制：
伺服驱动器通常采用闭环控制系统，即不断地对输出进行监控和调整。
在闭环控制系统中，通过反馈信号的不断更新，控制器可以实时地对电机输出进行调整，以实现更高的控制精度和稳定性。
通过上述几个原理的相互作用，伺服驱动器能够实现对电机的精确控制。
这种控制方式在很多应用中被广泛使用，如数控机床、机器人等。
伺服驱动器控制原理的核心在于通过反馈系统和PID控制器来实现对电机输出信号的精确调整，以满足特定的控制要求。
伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用1.位置控制：伺服驱动器能够精确地控制电机的位置，通过给定的指令信号，可以使电机运动到指定的位置。
这对于一些要求高精度定位的应用来说尤为重要，比如机械加工、自动定位装置等。
2.速度控制：伺服驱动器还能够控制电机的速度，通过调整输入的控制信号，可以使电机加速、减速或保持恒定的速度运动。
这在一些需要精确的速度控制的应用中非常重要，比如印刷机、纺织机等。
3.力控制：除了位置和速度控制外，伺服驱动器还可以通过反馈信号控制电机的输出力。
这在一些需要力控制的应用中非常有用，比如机械臂、自动化工厂的装卸功能等。
1.接收指令：伺服驱动器通过接收下位机或控制系统发送的指令信号，来决定电机运动的位置、速度和力。
这些指令可以通过各种方式传输，比如脉冲信号、模拟电压信号或通信协议。
2.信号处理：伺服驱动器会对接收到的指令信号进行处理，将其转换为电机可理解的信号形式。
这一过程通常涉及到信号放大、滤波、采样和解码等步骤。
3.反馈信号：伺服驱动器通常会与电机配备反馈装置，比如编码器或霍尔传感器，用于实时监测电机的位置、速度和力等参数。
这些反馈信号会被传回驱动器，并与指令信号进行比较，以便调整驱动器的输出信号。
4.控制算法：伺服驱动器中内置了一些控制算法，用于根据反馈信号和指令信号来计算电机的驱动信号。
这些算法通常以闭环控制的形式存在，通过比较参考信号和反馈信号的差异，来调整电机的驱动力。
5.电机驱动：最后，伺服驱动器会将计算得到的驱动信号发送给电机，以控制其运动。
这一过程通常涉及到电流放大、功率放大和电压调整等步骤。
总之，伺服驱动器在现代自动化系统中起着重要的作用。
它能够通过接收指令信号、处理信号、获取反馈信号并进行控制算法计算，最终将驱动信号发送给电机，以实现准确、快速和可靠的位置、速度和力控制。
它的作用涵盖了广泛的应用领域，从工业自动化到家庭电器，都可以见到它的身影。
伺服驱动器的控制方式
书山有路勤为径；学海无涯苦作舟
伺服驱动器的控制方式
【中国技术前沿】一般伺服都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。
伺服驱动器的控制方式
1、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来
确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值，由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
2、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地
址的赋值来设定电机轴对外的输出转矩的大小，可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的手里有严格要求的缠绕和放卷的装置中，例如
绕线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速
度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。
如果对电机的速度、位置都没有要求，只要输出一个恒转矩，当然
是用转矩模式。
专注下一代成长，为了孩子。
伺服驱动器工作原理
伺服驱动器工作原理
伺服驱动器是一种用来控制伺服电机运动的装置，它通过对电机施加电压和电流来实现精确的位置控制和速度控制。
其工作原理主要包括控制系统、电机和反馈系统三个部分。
首先，控制系统是伺服驱动器的核心部分，它接收外部指令并对电机进行精确的控制。
控制系统通常由控制器和执行器组成，控制器负责接收指令并生成控制信号，而执行器则将控制信号转化为电压和电流输出到电机。
控制系统可以根据外部指令来调整电机的转速、位置和加速度，从而实现精确的运动控制。
其次，电机是伺服驱动器的驱动部分，它负责将电能转化为机械能，驱动机械设备进行运动。
伺服电机通常采用无刷直流电机，它具有结构简单、响应速度快和控制精度高等优点。
电机的转动速度和位置可以通过控制系统的调节来实现精确控制，从而满足不同运动需求。
最后，反馈系统是伺服驱动器的重要组成部分，它可以实时监测电机的运动状态并将监测结果反馈给控制系统。
反馈系统通常采用编码器或位置传感器来实现，它可以精确地测量电机的位置、速
度和加速度等参数，并将这些信息传输给控制系统。
控制系统可以根据反馈系统提供的信息来调整电机的控制信号，从而实现精确的运动控制。
总的来说，伺服驱动器通过控制系统、电机和反馈系统三个部分的协同工作，可以实现精确的位置控制和速度控制。
它具有响应速度快、控制精度高和适应性强等优点，广泛应用于各种需要精密运动控制的领域，如机械加工、自动化设备和机器人等。
希望通过本文的介绍，读者对伺服驱动器的工作原理有了更深入的了解。
伺服驱动器原理
伺服驱动器原理伺服驱动器是一种用于控制伺服电机的设备，它通过对电机施加电压来实现精确的位置控制和速度控制。
伺服驱动器通常由电源模块、控制模块和功率放大模块组成，它能够根据输入信号的变化来调整电机的转速和位置，从而实现精确的运动控制。
在伺服驱动器中，电源模块负责将外部电源转换为适合电机工作的电压和电流。
控制模块则接收来自控制器的指令信号，并将其转换为电机能够理解的控制信号。
而功率放大模块则根据控制模块的指令信号来调节电机的电压和电流，从而控制电机的转速和位置。
伺服驱动器的工作原理主要包括三个方面，位置控制、速度控制和力矩控制。
在位置控制方面，伺服驱动器通过对电机施加不同的电压和电流来控制电机的位置，从而实现精确的位置控制。
在速度控制方面，伺服驱动器则通过对电机施加不同的电压和电流来调节电机的转速，从而实现精确的速度控制。
在力矩控制方面，伺服驱动器则通过对电机施加不同的电压和电流来调节电机的输出力矩，从而实现精确的力矩控制。
伺服驱动器的核心部件是控制模块，它通常采用先进的数字信号处理器（DSP）或者专用的运动控制芯片来实现高性能的控制算法。
控制模块能够根据输入信号的变化来实时调整电机的控制参数，从而实现精确的运动控制。
同时，控制模块还能够实现多种运动控制模式，如位置模式、速度模式和力矩模式，以满足不同应用场景的需求。
除了控制模块，伺服驱动器的功率放大模块也是其重要组成部分。
功率放大模块通常采用先进的功率半导体器件，如IGBT、MOSFET等，来实现高效的能量转换和功率放大。
功率放大模块能够根据控制模块的指令信号来调节电机的电压和电流，从而实现精确的电机控制。
在实际应用中，伺服驱动器通常与编码器或者位置传感器配合使用，以实现闭环控制。
编码器或者位置传感器能够实时反馈电机的位置信息，从而使控制系统能够及时调整电机的控制参数，以实现更加精确的运动控制。
总的来说，伺服驱动器是一种能够实现精确位置控制、速度控制和力矩控制的高性能运动控制设备，它在工业自动化、机器人、数控机床等领域有着广泛的应用前景。
伺服电机驱动器工作原理
伺服电机驱动器工作原理
伺服电机驱动器是一种用于控制和驱动伺服电机的设备。
其工作原理可以简单分为以下几个步骤：
1. 位置反馈：伺服电机驱动器通过内置的位置传感器（如编码器）检测电机转动的实际位置，并将其反馈给控制器。
2. 控制信号：控制器根据要求的位置或速度信号，通过控制算法计算出输出信号，用于驱动伺服电机的转动。
3. 电流放大：控制信号经过电流放大电路，将其放大到足以驱动电机所需的电流水平。
电流放大电路通常由功率放大器组成。
4. 电机驱动：放大后的电流信号被发送到电机，通过电机的线圈产生磁场，从而驱动电机的转动。
电机的转动受到控制信号和位置反馈信号的调节和控制，以实现所需的精确位置控制或速度控制。
5. 反馈校正：伺服电机驱动器会不断地获取位置反馈信号，与控制信号进行比较，并进行校正。
通过不断进行反馈和控制，可以使电机的输出准确地达到所需的位置或速度。
总之，伺服电机驱动器的工作原理是通过接收控制信号和位置反馈信号，进行信号放大并驱动电机，同时进行反馈校正，以实现精确的位置或速度控制。
伺服工作的原理
伺服工作的原理
伺服工作的原理是通过电机和反馈系统的协同工作来实现精确的位置控制。
它通常由三个部分组成：电机、位置传感器和控制器。
1. 电机：伺服系统中常用的电机类型是直流伺服电机或交流伺服电机。
它们通过传输电流来控制转子的位置和速度。
电机通常由定子和转子组成，其中定子是电机的静态部分，而转子则是旋转部分。
2. 位置传感器：伺服系统必须准确地知道电机转子的位置，以便进行相应的控制。
为了实现位置反馈，通常使用编码器或位置传感器来检测电机转子的位置。
编码器通过对转子位置的离散采样来输出相应的位置信号。
位置传感器可以是光电传感器、霍尔传感器等。
3. 控制器：控制器是伺服系统中的大脑，它接收来自位置传感器的反馈信号，并根据预先设定的目标位置来计算输出的电流信号。
控制器将输出的电流信号发送给电机驱动器，以实现对电机的精确控制。
控制器通过不断比较电机的实际位置和目标位置，自动调整输出信号，使电机能够准确地到达目标位置。
整个伺服系统的工作原理可以概括为: 控制器接收到目标位置后，通过位置传感器获取电机当前的实际位置，然后与目标位置进行比较，计算出控制信号，并将控制信号发送给电机驱动器。
驱动器将控制信号转换为电流信号，通过控制电机的电流来实现精确的位置控制。
持续的反馈循环可以保持电机的稳定
运行，使其能够精确地到达目标位置，并实现高精度的运动控制。
伺服驱动器工作原理和控制方式
伺服驱动器的基本功能是电动机驱动和信号反馈。
现在多数伺服驱动器具有独立的控制系统，一般采用数字信号处理器、高性能单片机、FPGA等作为主控芯片。
控制系统输出的信号为数字信号，并且信号的电流较小，不能直接驱动电动机运动。
伺服驱动器还需要将数字信号转换为模拟信号，并且进行放大来驱动电动机运动。
伺服驱动器内部集成了主控系统电路、基于功率器件组成的驱动电路、电流采集电路、霍尔传感器采集电路，以及过电压、过电流、温度检测等保护电路。
伺服驱动器工作原理和控制方式伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入了软启动电路，以减小启动过程对驱动器的冲击。
伺服驱动器工作原理和控制方式首先功率驱动单元通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动交流伺服电机。
功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程，整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。
一般伺服都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。
1、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值，由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
2、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的手里有严格要求的缠绕和放卷的装置中，例如绕线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、電流LOOP 伺服馬達在驅動時由於負載的關係 而產生扭矩的緣故，使得流進馬達 的電流增大，一旦流進馬達的電流 過大時會造成馬達燒毀的情形。為 防止此一情形發生，在馬達的輸出 位置加入電流感測裝置，當馬達電 流超過一定電流時，切斷伺服驅動 器以保護馬達。
位置控制
伺服原理(驅動器)
扭矩控制
扭矩指令輸入範圍
0 ～ ±10V【正電壓－＞CCW扭力】 0 ～ 額定扭力
依據輸入電壓的大小、達到 控制馬達輸出扭力的目的。
伺服原理(驅動器)
速度控制
速度指令輸入範圍
0 ～ ±10V【正電壓－＞CCW回轉】 0 ～ 額定轉速
依據輸入電壓的大小、達到 控制馬達輸出轉速的目的。
速度比例增益調整和機械剛性關係
Kp＝
（馬達轉子慣量＋負載轉子慣量）×100
馬達轉子慣量
伺服原理(驅動器)
常用參數設定說明（4/6）
速度積分增益（Kv）
速度積分增益依馬達剛性調整 調整原則：在馬達運動時不震動的範圍內，調低比例增益。 速度積分增益小 －－－＞ 負載運動追蹤性愈好
速度積分增益調整和機械剛性關係
CW
伺服原理(驅動器)
位置控制
Pulse＋Dir
CCW
PP PN DP DN
CW
伺服原理(驅動器)
常用參數設定說明（1/6）
控制模式設定
扭矩控制 速度控制 位置控制
位置指令輸入方式 CW/CCW A/B Phase Pulse/Dir
依照不同的控制器來設定控制器的控制方式
伺服原理(驅動器)
常用參數設定說明（2/6）
伺服原理(驅動器)
伺服馬達與 伺服驅動器之間的回授LOOP（1/4）
1、磁極LOOP AC伺服馬達的轉子由於是磁極的緣故， 在所在的位置時，如果無法檢測出磁場 的N極及S極的話，將無法提供磁場給馬 達，因此利用馬達後面的解碼器（Encoder） 檢測其磁極，再依檢測出的磁極，提供磁極 給馬達。
伺服原理(驅動器)
伺服原理(驅動器)
控制系統的構成（1/3）
◎開迴路控制（OPEN LOOP） 由控制器輸出指令訊號，用來驅動馬達依指令值位移並且 停止在所指定的位置。
馬達
傳動機構
控制裝置
驅動器
伺服原理(驅動器)
控制系統的構成（2/3）
◎半閉迴路控制（SEMI-CLOSE LOOP） 將位置或速度檢出器，裝置於馬達軸上以取得位置迴授信 號及速度回授信號。
回生電阻保護 為了保護驅動器內部回生阻抗不受燒毀， 可在平均容許電力及所使用阻抗值關係式 下設定其保護水準。計算式如下：
設定值（﹪）＝
阻抗值（Ω）×平均容許電力值（W）×100
133225
伺服原理(驅動器)
常用參數設定說明（3/6）
速度比例增益（Kp）
速度比例增益依馬達轉子慣量值調整 調整原則：在馬達運動時不震動的範圍內，調高比例增益。 速度比例增益大 －－－＞ 伺服系統愈安定
當機械剛性高 －－＞ Kv可調小 當機械剛性低 －－＞ Kv可調大
伺服原理(驅動器)
常用參數設定說明（5/6）
位置比例增益（Kp）
位置比例增益依馬達轉子慣量值調整 調整原則：在馬達停止時不震動的範圍內，調高Kp。
當馬達轉子慣量大 或 機構剛性高
－－＞Kp可調高－－＞定位剛性大
伺服原理(驅動器)
常用參數設定說明（6/6）
速度迴路 Kp Ki
位置比例Gain
伺服原理(驅動器)
伺服馬達與 伺服驅動器之間的回授LOOP（3/4）
3、速度LOOP 此LOOP是用來檢測馬達的旋轉速度 是否依照指令旋轉之用，相對於控制 裝置所提供之指令，速度LOOP控制 馬達的旋轉速度。
伺服原理(驅動器)
伺服馬達與 伺服驅動器之間的回授LOOP（4/4）
4、位置LOOP 此LOOP是用來檢測由控制器所輸出 位置控制指令之後，伺服馬達是否移 動至指令位置。相對於位置指令值， 當檢測值過大或過小時，控制伺服馬 達移動其誤差值的部份，達到定位之 目的。
伺服原理(驅動器)
位置制
位置指令輸入方式
CCW/CW 脈衝列
A/B相位 脈衝列
Pulse＋Dir
依據輸入的脈波數目、達到 控制馬達定位的目的。
伺服原理(驅動器)
位置控制
CCW/CW 脈衝列
CCW
PP PN DP DN
CW
伺服原理(驅動器)
位置控制
A/B相位 脈衝列
CCW
PP PN DP DN
位置檢出器
馬達
傳動機構
控制裝置
驅動器
伺服原理(驅動器)
控制系統的構成（3/3）
◎全閉迴路控制（FULL-CLOSE LOOP） 利用光學尺等位置檢出器，直接將物體的位移量隨時的回 授到控制系統。
傳動機構
馬達
回授信號
位置檢出器（光學尺）
控制裝置
驅動器
伺服原理(驅動器)
※依據不同的控制系統之需求，在驅動 器中有三種控制模式可供選擇 扭矩控制 速度控制
電子齒輪比
在位置控制時，可將指令脈波以分子及分母比值方式加 以放大解析或分周，而電子齒輪比和指令脈波的關係式 如下：
Pi ×G ＝ N ×Pe ×4
Pi ＝輸入指令脈波數 G ＝電子齒輪比 N ＝馬達轉速 Pe＝編碼器脈波數
伺服原理(驅動器)
組成伺服系統試運轉時Gain調整順序
確定控制迴路
位置迴路 先調整速度迴路Kp,Ki
