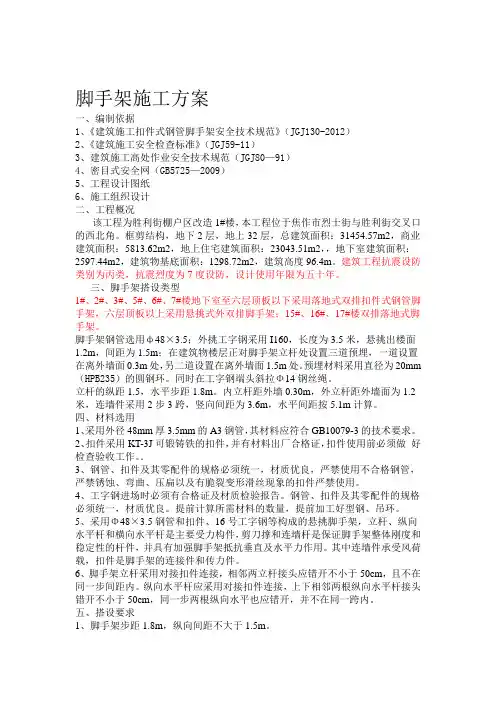

编制依据《建筑施工计算手册》；《建筑施工扣件式钢管脚手架安全技术交底规范》(JGJ130-2011)；《建筑施工高处作业安全技术规范》(JGJ80-1991)；《建筑施工安全检查标准》(JGJ59-2011)。

《钢管脚手架扣件》GB 15831的规定。

目录第一节工程概况 (3)第二节脚手架方案选择 (3)第三节脚手架材料选择 (4)第四节脚手架工程危险源分析 (4)第五节脚手架搭设流程及要求 (5)第六节脚手架的劳动力安排 (10)第七节脚手架的检查和验收 (10)第八节脚手架拆除安全技术措施 (11)第九节监控方案 (11)第十节应急预案 (13)第十一节脚手架计算书 (15)第十二节施工图平面图 (20)第一节工程概况一、参建单位业主单位：设计单位：监理单位：施工单位：勘察单位：二、工程简介工程名称：工程地点：建筑层数： 9+2层结构类型：混合结构基础类型：采用阀板基础和桩基础两种类型建筑总高度：；标准层层高：；总建筑面积：平方米；搭设类型：钢管落地脚手架搭设高度：为33米搭设要求：双排双竖至底下3层立杆横距：立杆纵距：脚手架步距：脚手架用途：结构施工、装饰施工。

第二节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。

6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用：钢管落地脚手架。

第三节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。

脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。

2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》GB 15831的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。

如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。

3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。

脚手架立杆、横杆统一漆黄色，剪力撑、防护栏杆均漆黄、黑相间色。

4、竹架板采用符合有关要求。

5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，×的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。

要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由当地有关建筑安全监督管理部门发放的准用证。

第四节脚手架工程危险源分析一、搭设高度大于24m钢管落地脚手架为二级重大危险源，需要特别注意的危险源如下：应设计脚手架的平、立面布置；纵、横向水平杆布置；立杆布置；连墙件布置；门洞处构件布置；剪刀撑和斜撑布置；斜道布置；脚手板和栏杆、护栏的要求；安全网布置；防电避雷措施。

对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。

二、安全隐患（1）构架缺陷：构架缺少必须的结构构件，未按规定的数量和要求搭设连墙件等；（2）在使用的过程中任意拆除必不可少的杆件和连墙件等；（3）构件尺寸过大、承载力不足或设计安全不够与严重超载；（4）地基出现过大的不均匀沉降。

2．人员从脚手架上高出坠落（1）作业层未按规定设置围挡防护；（2）作业层未满铺脚手架或架面与墙之间的间隙过大；（3）脚手板和杆件因搁置不稳、扎接不牢或者发生断裂而坠落；3．不当操作事故（1）用力过猛，致使身体失稳；（2）在架体上拉车退着行走；（3）集中多人搬运或安装较重构件；（4）架面上的冰雪未清除，造成滑落。

4. 落物伤人（物体打击）（1）在搭设或拆除时，高空抛投构配件，砸伤工人或路过行人；（2）架体上物体堆放不牢或意外碰落，砸伤工人或路过行人；（3）架体倾倒、垂直坍塌或局部垮塌，砸伤工人或路过行人等。

5. 其他伤害（1）在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工；（2）在长期搁置以后未做检查的情况下重新投入使用；（3）脚手架的外侧边缘与外电架空线路的边线之间蔓延保持安全操作距离等。

三、危险源的控制1、对脚手架的构件材料的材质、使用的机械、工具、用具进行监控；2、对脚手架的构件和防护设施承载可靠和使用安全进行监控；3、对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用的情况；4、加强安全管理与日常维护，对施工环境和施工条件进行监控。

第五节脚手架搭设流程及要求一、场地平整、夯实；材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。

定距定位。

根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

二、在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增连墙件两步时，宜先立外排，后立内排。

其余按以下构造要求搭设。

2．1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。

地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。

、立杆间距(1)脚手架立杆纵距，横距，步距；连墙杆间距竖直按楼层标高不超过，水平(即两步三跨)；里立杆距建筑物。

(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。

(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。

(4)立杆的垂直偏差应控制在不大于架高的1／400。

、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。

(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。

、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置。

剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。

剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。

2. 5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。

(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。

、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。

(2)选用18#铅丝张挂安全网，要求严密、平整。

(3)脚手架外侧必须设高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为和。

(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设高的防护栏杆和30cm高踢脚杆。

、连墙件（1）脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合表的规定。

搭设方法高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（m2）双排落地≤50m3h3la≤40双排悬挑＞50m2h3la≤27单揸≤24m3h3la≤40注：h——步距；la——纵距。

（2）连墙件的布置应符合下列规定：a .应靠近主节点设置，偏离主节点的距离不应大于300mm；b. 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；c .应优先采用菱形布置，或采用方形、矩形布置；d.开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。

e.连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。

f.连墙件必须采用可承受拉力和压力的构造。

对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。

g.当脚手架下部暂不能设连墙件时应采取防倾覆措施。

当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不应大于300mm。

抛撑应在连墙件搭设后方可拆除。

、架体内封闭(1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。

(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。

(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。

剪刀撑跨越立杆的最多根数a. 剪刀撑斜杆的接长应采用搭接或对接，搭接应符合本规范第条第2 款的规定；b. 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

c. 高度在24m及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置d. 双排脚手架横向斜撑的设置应符合下列规定：○1横向斜撑应在同一节间，由底至顶层呈之字型连续布置，○2.高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。

门洞．1 单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式（图），斜杆与地面的倾角α应在45°~60°之间。

门洞桁架的型式宜按下列要求确定：1 当步距（h）小于纵距（la）时，应采用A型；2 当步距（h）大于纵距（la）时，应采用B型，并应符合下列规定：1）h=时，纵距不应大于；2）h=时，纵距不应大于。

．2 双排脚手架门洞桁架的构造应符合下列规定：双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆（图中1－1、2－2、3－3剖面）；斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。

当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；图门洞处上升斜杆、平行弦杆桁架1―防滑扣件；2―增设的横向水平杆；3―副立杆；4―主立杆三、安全通道防护、设置位置：由于本工程施工现场狭小，项目部结合现场的实际情况，对施工现场安全防护棚搭设进行全面布置，具体布置附后。
