金属探测器原理图
金属探测报警器的检测原理
金属探测报警器的检测原理这里介绍的金属探测报警器线路简单、制作容易、体积小巧、携带和操作都很方便，它适合于探测任何非金属材料中的金属物。
电路原理：金属探测报警器的电路如图所示，其核心元件是一块CMOS六反相器数字集成电路A(I~VI)。
金属探测器的探头是一只高Q值的电感器L，它与反相器I及电容器C1~C3构成了一个电容三点式振荡器，振荡频率约为27KHZ。
调节电位器RP，可使电路处在刚刚起振的状态下。
平时，微弱的振荡信号通过由反相器II和电阻器R1组成的放大电路进行放大，再由二极管VD1进行整流，使反相器III的输入端始终处于低电平，经过反相器III、IV整形，输出低电平，VD2正偏导通，由反相器V和VI、R3、R4、C6等构成的音频振荡器不工作，电磁音响器B无声。
一旦金属物体接近电感器L(电感线圈的轴向方向)，L的Q值就会下降，振荡电路停振。
于是反相器II无振荡信号输出，反相器IV输出高电平，VD2反偏截止，由反相器V和VI等构成的音频振荡器工作，反相器VI的输出端产生一系列正脉冲信号，经R5限流，VT功率放大后，驱动B发出“嘀----”的响声。
元器件选择SA用小型单刀单掷开关，亦可用自复位按钮。
在使用时，微调RP阻值，使B处于临界发声状态，即获最佳金属探测灵敏度。
本装置也可改成一个金属物品防盗报警器。
只需将反相器IV断开，使反相器III的输出端与二极管VD2负极直接连在一起即可。
整个电路焊装在一个便于携带的绝缘材料小盒内。
盒盖为B开出释音孔，盒侧面开孔固定SA，盒底部开孔伸出L磁芯横截平面(即工字磁芯非引线一端）。
焊装完毕，检查无误后，接通电源开关SA，在无金属物靠近L磁芯的条件下，微调RP阻值，使B处于临界发声状态，即获最佳金属探测灵敏度。
使用时，接通报警器电源开关SA，手持电路盒在所要探测的区域内来回移动，当报警器发出“嘀一”声时，说明探测处有金属物品。
探测时注意：L的磁芯应尽可能贴近探测物的表面。
地下金属探测器的结构原理图
地下金属探测器的结构原理图地下金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。
这个磁场可以在金属物体内部能感生涡电流。
涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。
金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80 to 800 kHz的工作频率。
工作频率越低，对铁的检测性能越好；工作频率越高，对高碳钢的检测性能越好。
检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。
伴随着科技考古的兴起和发展，从20世纪50年代开始，浅层地球物理（Nearsurface Geophysics）等探测方法被引入考古勘探中，逐渐形成了地球物理勘探，简称物探。
考古物探方法类型繁多，但受探测对象的物理特性限制，最常用的有电阻率法、电磁法、探地雷达法三种方法[1]。
金属探测器（Metal Detector）作为电磁法的一个具体应用，是一种专门用来探测金属的仪器。
因为在考古发掘中，有相当多的古物都是金属制品。
比如，金银器、钱币、青铜器等代表财富和权力的贵金属文物，以及刀剑、箭镞、大炮、炮弹等冷兵器时代的金属兵器，还有锄、铲、斧、锯、凿等生产生活中必不可少的金属工具。
所以，金属探测器已逐渐成为考古学家的重要勘探工具之一。
近年来，在西方兴起了“寻宝热”，进一步加快了金属探测器，尤其是地下金属探测器在考古领域的研究、生产和推广。
金属探测器原理图：金属探测器一般由高频振荡器、振荡检测器、音频振荡器、功率放大器等部分组成，并配以电源、指示表和声响指示器。
在实际操作中，金属探测器利用的是电磁感应原理。
首先，它利用有交流电通过线圈产生迅速变化的磁场。
然后，使这个磁场的磁力线穿过金属物体并在其表面形成涡电流。
接下来，涡电流又会产生二次磁场，反过来影响原来的磁场，产生仪器能够接收和识别的信号。
最后，信号经过处理和放大，使指示表的指针偏转并同时驱动声响指示器发出声响信号[4]。
自制简易金属探测器
自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。
这个小装置很适合动手自制。
一、元器件的准备???电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。
VD1-VD2为1N4148。
电阻均为1/8W。
???的孔，好。
???图2发光二极管亮为止。
然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。
调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。
如果调整得好，电路的探测距离可达20mm。
但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。
必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。
??三、电路工作原理???金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L（即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。
如果金属物品与线圈L较近，电路中的损耗加大，线圈值降低，使本来就处于振荡临界状态的振荡器停止工作。
从而控制后边发光二极管的亮灭。
??在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器。
它的交流等效电路（不考虑RP和R2的作用如图5所示，当图5中三极管基极有一正信号时，由于三极管的反向作用使它的集电极信号为负。
两个电容器两端的信号极性如图5所示，通过电容器的反馈，三极管基极上的信号与原来同相，由于这是正反馈，所以电路可以产生振荡，RP和R1的存在，消弱了电????RP减小VT3???VT3。
简易金属探测器制作方法
所以的部件都已经准备好了。下面就是把他们都组装起来。首先用胶枪固 定开关，然后放进电池，最后把电路板也用胶枪固定住。 8.总结 这个金属探测器非常非常简单。但是它的探测功能也是有限的。在户外使 用的时候，不能正常工作。不过，对于初学者来说，这确实是一个不错的作 品，我电路，我当时很怀疑它是否真的有这个 功能，后来经过分析，并找到了相关视频证实了它确实可以，然后我就自己 动手做了一个。 动手制作之前请务必查阅相关资料，弄清楚金属探测器的原理。 1.工具和材料 零件： - 555 - 47kΩ 电阻 - 两个 2μ2F 电容
- 电路板 - 9 伏电池，开关，一些电线 - 蜂鸣器 - 100 米的铜线，直径为 0.2 毫米的 - 胶带和胶水 蜂鸣器您可以使用 10μF 电容和扬声器（8 欧姆阻抗）。 工具： - 面包板和电线
- 钳子，镊子 - 烙铁和焊锡线 - 锋利的刀，尺子，铅笔，圆规 - 热胶枪 2.原理图 这个图是在网上找的。我只是在开关和电路之间加了一个开关，并且把扬 声器换成了蜂鸣器。 3.线圈 线圈是最困难的部分。通过计算，90mm 直径的线圈，需要大约 250 个绕 组，直径 70 毫米需要 290 个绕组，电感可以达到 10 mH。您也可以在网上购 买现成的线圈。
计算器地址 线圈芯使用纸板做的。线圈用的是直径为 0.2mm 的漆包铜线。我绕了 260 圈。在焊接之前，请把线头上的漆挂掉。 4.测试 经过测试，确实有效！（视频搞不到） 5.PCB 测试成功后，我做了这个 PCB 电路 6.纸板结构 为了最终作品的美观和易用，我做了这个纸板结构。 7.组装
金属探测器原理
金属探测器原理金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。
这个磁场能在金属物体内部能感生涡电流。
涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。
金属探测器图解金属探测器特性和概念：金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80 to 800 kHz的工作频率。
工作频率越低，对铁的检测性能越好；工作频率越高，对高碳钢的检测性能越好。
检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。
由于电流的脉动和电流滤波的原因，金属探测器对检测物品的输送速度有一定的限制。
如果输送速度超过合理范围，检测器的灵敏度就会下降。
为了确保灵敏度不下降，必须选择合适的金属探测器以适应相应的被检测产品。
一般来说，检测范围尽可能控制在最小值，对于高频感应性好的产品，检测器通道大小应匹配于产品尺寸。
检测灵敏度的调整要参考检测线圈的中心来确定，中心位置的感应最低。
产品的检测值会随生产条件的变化而变化，比如温度、产品尺寸、湿度等的变化，可通过控制功能作调整补偿球状物有重复性，最小的表面积，对金属探测器而言也最难检测。
因此，球状物可作为检测灵敏度的参考样本。
对于非球状的金属，检测灵敏度很大程度上取决于金属的位置，不同的位置有不同的横断面积，检测效果也就不同。
比如，纵向通过时，铁比较灵敏；而高碳钢和非铁就不太灵敏。
横向通过时，铁不太灵敏，高碳钢和非铁则比较灵敏。
在食品工业中，系统通常使用较高的工作频率。
对于如奶酪食品，由于其内在的高频感应性能好，会成比例地增加高频信号的响应。
潮湿的脂肪或盐份物质，例如面包类、奶酪、香肠等的导电性能与金属相同，在这种情况下，为了防止系统给出错误信号，必须调整补偿信号，降低感应灵敏度。
金属探测器分类金属探测器分类1．按功能来划分：1）全金属探测器：可以检测到铁、不锈钢、铜、铝等所有金属。
检测精度和灵敏度都比较高，稳定可靠。
自制简易金属探测器

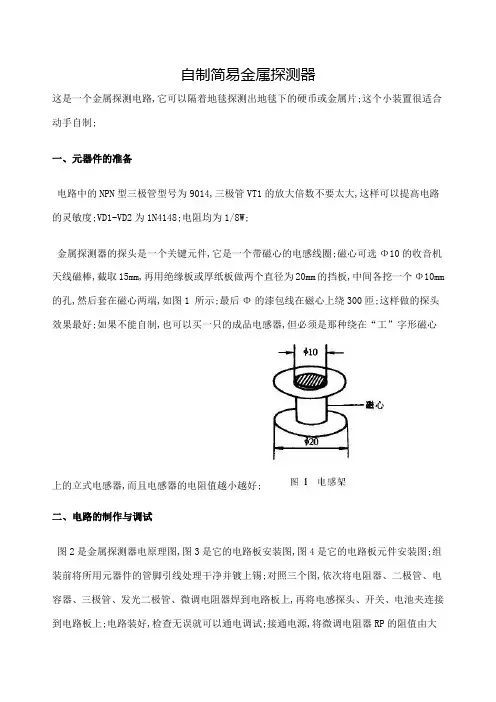

自制简易金属探测器这是一个金属探测电路,它可以隔着地毯探测出地毯下的硬币或金属片;这个小装置很适合动手自制;一、元器件的准备电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大,这样可以提高电路的灵敏度;VD1-VD2为1N4148;电阻均为1/8W;金属探测器的探头是一个关键元件,它是一个带磁心的电感线圈;磁心可选Φ10的收音机天线磁棒,截取15mm,再用绝缘板或厚纸板做两个直径为20mm的挡板,中间各挖一个Φ10mm 的孔,然后套在磁心两端,如图1 所示;最后Φ的漆包线在磁心上绕300匝;这样做的探头效果最好;如果不能自制,也可以买一只的成品电感器,但必须是那种绕在“工”字形磁心上的立式电感器,而且电感器的电阻值越小越好;二、电路的制作与调试图2是金属探测器电原理图,图3是它的电路板安装图,图4是它的电路板元件安装图;组装前将所用元器件的管脚引线处理干净并镀上锡;对照三个图,依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上,再将电感探头、开关、电池夹连接到电路板上;电路装好,检查无误就可以通电调试;接通电源,将微调电阻器RP的阻值由大到小慢慢调整,直到发光二极管亮为止;然后用一金属物体接近电感探头的磁心端面,这时发光二极管会熄灭;调整微调电阻器RP可以改变金属探测器的灵敏度,微调电阻器RP的阻值过大或过小电路均不能工作;如果调整得好,电路的探测距离可达20mm;但要注意金属探测器的电感探头不要离元器件太近,在装盒时不要使用金属外壳;必要时也可以将金属探测器的电感探头引出,用非金属材料固定它;三、电路工作原理金属探测器电路中的主要部分是一个处于临界状态的振荡器,当有金属物品接近电感L即探测器的探头时,线圈中产生的电磁场将在金属物品中感应出涡流,这个能量损失来源于振荡电路本身,相当于电路中增加了损耗电阻;如果金属物品与线圈L较近,电路中的损耗加大,线圈值降低,使本来就处于振荡临界状态的振荡器停止工作;从而控制后边发光二极管的亮灭;在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器;它的交流等效电路不考虑RP和R2的作用如图5所示,当图5中三极管基极有一正信号时,由于三极管的反向作用使它的集电极信号为负;两个电容器两端的信号极性如图5所示,通过电容器的反馈,三极管基极上的信号与原来同相,由于这是正反馈,所以电路可以产生振荡,RP和R1的存在,消弱了电路中的正反馈信号,使电路处于刚刚起振的状态下;金属探测器的振荡频率约为40KHz,主要由电感L 、电容器C1、C2决定;调节电位器RP减小反馈信号,使电路处在刚刚起振的状态;电阻器R2是三极管VT1的基极偏置电阻;微弱的振荡信号通过电容器C4、电阻器送到由三极管VT2、电阻器R4、R5及电容器C5等组成的电压放大器进行放大;然后由二极管VD1和VD2进行整流,电容器C6进行滤波;整流滤波后的直流电压使三极管VT3导通,它的集电极为低电平,发光二极管VD3亮;在金属探测器的电感探头L接近金属物体时,振荡电路停振,没有信号通过电容器C4,三极管VT3的基极得不到正电压,所以三极管VT3截止,发光二极管熄灭;。
脉冲金属探测器原理图
脉冲金属探测器原理图
脉冲金属探测器是一种常用于地下金属探测的设备，它利用电磁感应原理来探测和定位地下金属物体。
脉冲金属探测器的原理图如下所示：
首先，脉冲金属探测器由探测线圈、控制单元、电源和显示器等部分组成。
探测线圈是脉冲金属探测器的核心部件，它通过发射电磁脉冲信号并接收反射信号来实现金属探测。
控制单元负责处理接收到的信号，并将结果显示在显示器上。
电源为脉冲金属探测器提供工作所需的电能。
在实际工作中，脉冲金属探测器通过控制单元发出高频脉冲信号，这些脉冲信号通过探测线圈传播到地下。
当脉冲信号遇到地下金属物体时，会引起金属物体内部电流的产生。
根据法拉第电磁感应定律，金属物体内部电流产生的磁场会与探测线圈产生的磁场发生相互作用，从而产生一个反射信号。
探测线圈接收到这个反射信号后，控制单元会对信号进行处理，并将结果显示在显示器上，从而实现对地下金属物体的探测和定位。
脉冲金属探测器的原理图中还包括了一些重要的参数，如探测
深度、灵敏度和地面平衡等。
探测深度是指脉冲金属探测器能够探测到地下金属物体的最大深度，这取决于探测线圈的尺寸和工作频率等因素。
灵敏度则是指脉冲金属探测器对地下金属物体的探测能力，灵敏度越高，探测到的金属物体越小。
地面平衡是指脉冲金属探测器在不同地质环境下的性能调节，通过地面平衡可以减小地质矿物对探测结果的干扰。
总的来说，脉冲金属探测器通过发射和接收电磁脉冲信号来实现对地下金属物体的探测和定位。
它在考古、矿产勘探、安全检查等领域有着广泛的应用，是一种非常重要的地下探测设备。
以上就是关于脉冲金属探测器原理图的相关介绍，希望对您有所帮助。
金属探测器原理与制作
金属探测器原理金属探测器就是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管与电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。
金属探测器还可以作为开展青少年国防教育与科普活动的用具，当然也不失为就是一种有趣的娱乐玩具。
工作原理由金属探测器的电路框图可以瞧岀，本金属探测器由高频振荡器、振荡检测器、音频振荡器与功率放大器等组成。
电①v/DIVv p>高频振荡器由三极管VT1与高频变压器T1等组成，就是一种变压器反馈型 LC振荡器。
T1的初级线圈L1与电容器 C1组成LC并联振荡回路，其振荡频率约200kHz,由L1的电感量与C1的电容量决定。
T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管 VT1的基极，“D'端接 VD2由于VD2处于正向导通状态，对高频信号来说，“D'端可视为接地。
在高频变压器T1中，如果“ A与“D'端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管 VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。
振荡器反馈电压的大小与线圈 L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。
振荡管VT1的偏置电路由R2与二极管VD2组成，R2为VD2的限流电阻。
由于二极管正向阈值电压恒定（约0、7V）,通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。
显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。
为了进一步提高金属探测器的可靠性与灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管 VD1、限流电阻器R6与去耦电容器C5组成。
振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。
探测器电路由振荡器
探测器电路由振荡器、混频器和频率－电压转换器等组成。
具有灵敏度高、显示直观等优点。
可对金属定位，最大探IC1（555）和L1，D1，RP1组成探测振荡器，L1为探测线圈，装在探测器手柄内。
其振荡频率f1＝0。
72R/L1率为26KHz。
选择26KHz的超长频率是为了减弱土壤对电磁波的吸收。
IC2（555）和L2，D2，R1等组成参考振荡至VT1进行混频，再将差频信号送入IC3。
IC3为LM2917，是一支具有电荷泵和比较电路的集成电路，在这里用作其线型度一般在0.3%以内。
它将输入的差频转换成电压，在量程为3V的直流电压表中显示，负载也可用音响电路IC2参考振荡器的频率为25KHz，L2的电感量为150mH，选用成品电感。
L1用直径0.49mm漆包线绕成直径3下载地址高灵敏度金属探测器电路时间：2009-10-15 22:48:48高灵敏度金属探测器电路上传者：dolphin浏览次数:142此地下金属探测器电路图可用于地下金属管道的寻找定位、海滨游泳场沙滩金属垃圾的清除及木板中残留铁钉的检测等。
该金属探测器由探测振荡器、基准振荡器和音频放大器等组成，地下金属探测器电路图如下所示。
电路调整安装好电路中各元件后，首先应调节晶体管VI～V3的工作电流。
调节微调电阻器RI的阻值，使VI和V2的集电极电流为1mA，V3的集电极电流为2mA。
然后将音量电位器RP调至阻值最小的位置（音量最大状态），将微调电容器C3顺时针不停旋动时会发现：扬声器中会发出音频叫声9声音频率由高至低直至无声9又出现音频叫声9声音频率由低至高变化。
重新调节C3，使之处于两次音频叫声之间的无声点上。
将探寻线圈L1逐渐靠近金属物体（最好是铁质物体），扬声器中应发出低频率至高频率的音频叫声。
元器件选择R1选用小型电位器或可变电阻器；R2～R5均选用1/4W金属膜电阻器。
RP选用小型膜式电位器。
C1选用高频瓷介电容器；C2、C5～C8、CIO均选用耐压值为10Y的铝电解电容器；C3选用瓷介微调电容器；C4、C9均选用涤纶电容器或独石电容器。
分享下黄金探测仪器的工作原理
黄金探测器又称地下金属探测器，金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。
这个磁场能在金属物体内部能感生涡电流。
涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。
金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80~800kHz的工作频率。
工作频率越低，对铁的检测性能越好;工作频率越高，对高碳钢的检测性能越好。
检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。
黄金探测器黄金探测器又称地下金属探测器，金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。
这个磁场能在金属物体内部能感生涡电流。
涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。
金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80~800kHz的工作频率。
工作频率越低，对铁的检测性能越好;工作频率越高，对高碳钢的检测性能越好。
检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。
目前有许多国内品牌非常便宜的黄金探测器，售价不到1000元的，这种不到1000元级别的黄金探测器都是国产的，一些小厂家生产，所以打出来的产品的优势就是指标，把探测器的指标标的很高，价格低来蒙骗消费者，实际真正去探宝用时，就达不到实际的效果，对于目标的识别能力也是挺有限的。
市面上的比较知名的黄金探测器不是很多，但是最主要的有美国bounty hunter 探测器、是美国原装进口的，超大的显示屏，让你探测的时候，一目了然。
黄金探测器的种类目前已经有很多种了，包括普通手持式的，可视的，脉冲的，大范围搜索的，地下成像的等而且性能各有优点。
价格也相差悬殊。
如果要问黄金探测器哪种好？那我的说，最适合自己用的，就是最好的。
很多客户一味追求便宜，以至于买到了不能达到自己要求的地下金属探测器，就等于是浪费钱。
黄金探测器从使用方式上分为两种：手持的地下金属探测和接地线式金属探测器。
