课程设计报告书设计题目：音乐门铃课程名称：电子产品整机装配实训系部：电子信息系专业：应用电子技术班级：电子1002姓名：学号：2011年12 月08 日目录一、实训目的………………………………二、操作步骤…………………………………三、实训总结…………………………………一、实训目的•认识集成电路、二极管、三极管、线路板等电子器件；•能正确判断二极管、三极管管脚；•认识电子线路图，学会电路焊接。
•电子门铃是音乐集成电路的最基本、最简单的应用。
本实验就是利用音乐集成电路制作一款音乐电子门铃，并且在按下门铃开关后，门铃会交替产生二种不同音调的声音。
二、操作步骤实验仪器音乐门铃散件一套；电烙铁1只；万用表1块；焊锡、松香若干。
原理图音乐门铃集成电路是一种大规模CMOS集成电路，典型工作电压为1.5V-3V,触发一次内存曲循环一次。
利用该芯片制成的音乐电子门铃电路如图所示：可以看出外围元件少，由电源，三极管，喇叭（扬声器），按钮开关等组成，焊接时可将三极管直接焊在音乐芯片预留的孔上，然后把音乐芯片一起焊在扬声器上，电源采用两节5号电池，平时电路电流极小，因而未设电源开关，当按下按钮AN时，电路被触发，触发信号从门铃集成电路3脚输入，门铃集成电路被触发，从5脚输出音乐信号，经三极管放大到扬声器发声，扬声器中便发出音乐声，唱完后电路又进入休眠状态。
电路板的焊接1.将电烙铁插入插座预热2.焊接时，先将三极管和电容器，导线等元器件插入音乐集成电路相应的脚内，并且主要以正负极性，不要装错了，然后右手握烙铁，左手拿焊锡丝，将焊锡丝紧贴在待焊的元件处，伸入电烙铁，融化焊锡丝，适量后移开电烙铁，焊锡丝凝固便会将元器件安装在音乐片上3.焊接好后用万用表检查相邻脚间是否有短路现象，若有短路应马上排除。
然后再用万用表检查各脚与集成片是否焊通，若不通或者虚焊，应马上补焊好4.将音乐集成电路和扬声器焊接在一起，并用导线将集成电路和按钮开关和电源也焊接在一起，同时也要注意正负极性5.在整个焊接完成后，应认真核对各个元器件的位置和参数是否正确，检查有无短路，虚焊，错焊，漏焊等现象门铃按钮的安装1.连接时先将连接线的一端安装在按键的中间位置，用螺丝固定2.接下来安装导电横杆，导电横杆横在按键的中间，它的一端可以直接用螺丝固定在壳子上3.另外一端安装时，将螺丝连同电源导线的导电头一起安装在横杆上，组成按键的导电部分4.接下来安装弹簧，安装弹簧是要将其安装在壳子的固定销上电路的调试在安装好各个部件后，按动门铃按钮，可以听见叮咚的声音，并且测量电路中的输出电压，它的数值应与理论值大致符合，否则说明电流出现了故障，设法查找出故障并加以排除三、实训总结通过这次实验我不仅知道了音乐门铃的制作过程，以及如何运用弹簧以及横担铁片制作出门铃按钮，并且复习了焊接的各个步骤，还明白了在实验中应该有以下的事项是一定要注意的：1. 三级管在安装时，一定要注意极性不要插反，将三极管平面面向自己，脚向下，自左向右，分别为e,b,c脚，安装时必须注意2. 在安装几个电容和三极管时，由于考虑到位置太高容易碰到扬声器，造成门铃的盖子无法盖上，因此在安装元件时，最好采用卧式安装，特别是三极管，若位置安装不妥，很容易顶到喇叭；3. 门铃开关安装时先将内部横担铁片按动部分和导线装上并用螺丝拧好，盖盖子时先将整个开关倒过来放，把弹簧放好，然后再将底盖盖上，注意要让弹簧竖直放置，盖上后再按一下按键，看是否按动灵活，若无误后，再拧上底盖螺丝；4. 门铃引出线伸出盒子前，先打一个结，这样可以保证引线不被拉断；通过电子音乐门铃产品的装配，简单介绍产品组成原理，在完成产品装配的实际操作过程中，逐步理解电子整机产品装配的工艺流程，学习电子产品装配的工艺规范并且实践中严格遵守，进一步把握电子装接的基本操作技能，为考得无线电装接中级工打下坚实基础。
音乐门铃实训报告
音乐门铃实训报告1. 简介音乐门铃是一种将传统的门铃与音乐播放功能相结合的智能设备。
它的作用是在有人按下门铃按钮时发出音乐声，为家庭带来更加愉悦的门铃体验。
本文将介绍音乐门铃的制作过程和实训经验。
2. 材料准备在制作音乐门铃之前，我们需要准备以下材料： - Arduino 控制板 - 无源蜂鸣器- 电阻和导线 - 按钮和螺丝 - 音乐模块（如DFPlayer Mini）3. 步骤步骤1：搭建电路首先，我们需要将 Arduino 控制板与其他组件连接起来。
按照电路图的指示，使用导线和电阻将无源蜂鸣器、按钮和音乐模块连接到 Arduino 上。
确保连接正确并稳固。
步骤2：编写代码接下来，我们需要编写 Arduino 的代码，以实现按下按钮时播放音乐的功能。
首先，引入相应的库文件，然后定义按钮和蜂鸣器的引脚号码。
在setup()函数中，设置引脚模式，确保按钮和蜂鸣器正确工作。
在loop()函数中，我们需要使用条件语句监测按钮是否按下，如果按下则播放音乐。
#include <SoftwareSerial.h>#include <DFPlayerMini_Fast.h>#define BUTTON_PIN 2#define BUZZER_PIN 3SoftwareSerial mySerial(10, 11); // RX, TXvoid setup() {pinMode(BUTTON_PIN, INPUT_PULLUP);pinMode(BUZZER_PIN, OUTPUT);Serial.begin(9600);mySerial.begin(9600);mp3_set_serial(mySerial);mp3_set_volume(10); // 设置音量，可根据需要调整}void loop() {if (digitalRead(BUTTON_PIN) == LOW) {mp3_play(1); // 播放第一首音乐，可根据需要更换delay(5000); // 播放5秒钟后停止，可根据需要更改}}步骤3：上传代码将编写好的代码上传到 Arduino 控制板上。
门铃实习报告
门铃实习报告

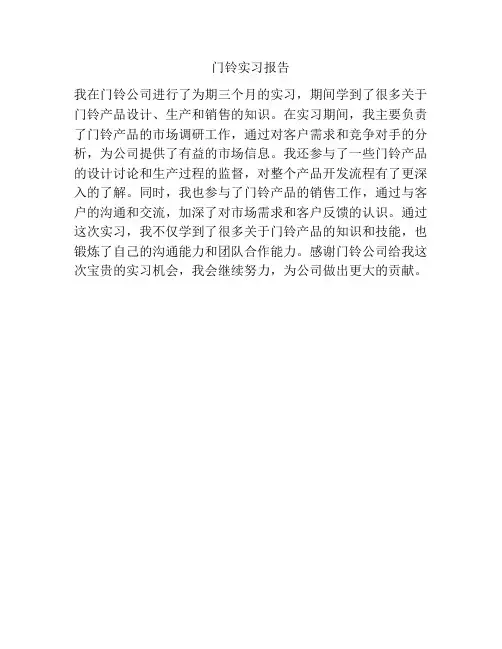

我在门铃公司进行了为期三个月的实习，期间学到了很多关于门铃产品设计、生产和销售的知识。
在实习期间，我主要负责了门铃产品的市场调研工作，通过对客户需求和竞争对手的分析，为公司提供了有益的市场信息。
我还参与了一些门铃产品的设计讨论和生产过程的监督，对整个产品开发流程有了更深入的了解。
同时，我也参与了门铃产品的销售工作，通过与客户的沟通和交流，加深了对市场需求和客户反馈的认识。
通过这次实习，我不仅学到了很多关于门铃产品的知识和技能，也锻炼了自己的沟通能力和团队合作能力。
感谢门铃公司给我这次宝贵的实习机会，我会继续努力，为公司做出更大的贡献。
叮咚 门铃实验报告
叮咚门铃实验报告实验名称：叮咚门铃实验报告一、实验目的：探究叮咚门铃的工作原理，并了解其电路连接和电器元件的作用。
二、实验器材：1. 一台叮咚门铃2. 一个电源适配器3. 一根连接线三、实验步骤：1. 将电源适配器插入电源插座，并将其连接到叮咚门铃的电源接口上。
2. 将另一头的连接线插入门铃电路的输入接口。
3. 将连接线的另一头插入叮咚门铃的输出接口。
4. 关闭门铃电路的电源开关。
5. 现在，门铃已经连接好了，可以进行实验了。
四、实验原理：叮咚门铃实验中的门铃电路由三个主要部分组成：电源、触发器和输出设备。
当门外的按钮被按下时，触发器将产生脉冲信号，然后将信号传递给输出设备，从而触发门铃发出声音。
五、实验结果：在实验过程中，按下门外的按钮后，触发器会产生脉冲信号，并将信号传递给输出设备，输出设备发出叮咚声。
实验结果表明，门铃电路连接正确，并且门铃可以正常工作。
六、实验分析：1. 门铃电路中的触发器起到了关键作用，它能够将门外按下按钮的动作转化为电信号。
2. 输出设备则负责将电信号转化为声音信号，实现门铃的功能。
3. 实验中使用的电源适配器为门铃提供了稳定的电力供应，保证了门铃的正常工作。
七、实验总结：通过本次实验，我了解了叮咚门铃的工作原理和电路连接。
门铃电路中的触发器和输出设备起到了重要的作用，触发器将按钮按下的动作转化为电信号，输出设备将电信号转化为声音信号。
实验结果表明，门铃电路连接正确，并且门铃可以正常工作。
只有电源供应稳定，触发器和输出设备都能正常运行，门铃才能正常工作。
通过这个实验，我对门铃的工作原理有了更深刻的认识，对电路连接和电器元件的作用也有了更好的理解。
门铃的制作的实训报告
门铃的制作的实训报告门铃是一种广泛应用于家庭和办公场所的装置，用于通知屋内有人来访。
本篇文章将从制作门铃的实训报告角度出发，介绍门铃的制作过程和原理。
一、实训目的门铃的制作实训旨在培养学生的电路设计和焊接技能，让学生了解门铃的工作原理和制作过程，并通过实际操作提升学生的动手能力。
二、实训材料和工具实训所需材料包括电路板、电源线、蜂鸣器、按钮开关、电阻、电容等。
实训工具包括焊接工具、剥线钳、电烙铁等。
三、实训步骤1. 设计电路图：根据门铃的工作原理，设计电路图。
通常门铃电路由电源、按钮开关、蜂鸣器和电阻电容等组成。
按钮开关用于触发门铃，蜂鸣器用于发出声音信号。
2. 制作电路板：根据电路图，将电路板上的导线和元件进行连接。
首先，确定电路板上的元件位置，然后使用焊接工具将元件焊接到电路板上。
注意焊接时要保证焊点牢固，避免短路或虚焊。
3. 连接电源线：将电源线连接到电路板上的电源接口。
电源线是门铃的能量来源，通过连接电源线，门铃才能正常工作。
4. 测试门铃：将门铃连接到电源，按下按钮开关，观察蜂鸣器是否发出声音。
如果蜂鸣器能够正常工作，说明门铃制作成功。
四、实训心得通过这次门铃的制作实训，我深刻认识到了电路设计和焊接技术的重要性。
在实训过程中，我遇到了一些问题，如焊接时容易出现虚焊，电路板的连接容易出现短路等。
通过耐心的处理和实践，我逐渐掌握了解决问题的方法，并取得了较好的实训效果。
我还了解到门铃的工作原理是通过按钮开关触发蜂鸣器发出声音信号。
当按钮开关闭合时，电流通过蜂鸣器产生声音。
这一原理使得门铃在实际生活中的应用非常广泛，为人们提供了便利。
总结起来，门铃的制作实训是一次非常有意义的实践活动，通过这次实训，我不仅提高了自己的动手能力，还加深了对电路设计和焊接技术的理解。
我相信这次实训对我的职业发展将产生积极的影响，使我在电子制造领域有更好的发展。
叮咚门铃实验报告-复制
叮咚门铃实验报告-复制实验报告：叮咚门铃实验实验目的：1.了解门铃的原理和工作原理。
2.掌握如何制作一个简单的叮咚门铃电路。
实验器材：1.电源：直流电源。
2.信号发生器：用于模拟门铃按下按钮。
3.电容：用于储存电荷并产生声音。
4.按钮开关：用于控制门铃的开关状态。
5.电阻：用于控制电路的电流。
6.电线：用于连接电路。
实验步骤：1.将电源接入电路，并将信号发生器连接到按钮开关。
2.在电容和按钮开关之间连接一个电阻。
3.将按钮开关连接到电容。
4.将电容的另一端连接到电源的正极。
5.将电源的负极接地。
6.打开电源，调整信号发生器的频率和幅度。
7.观察电容以及附近是否发出声音。
实验结果：经过实验，我们发现当按钮开关按下时，电容会储存电荷并发出声音。
声音的频率和幅度可以通过调整信号发生器来控制。
在实验中，我们成功制作了一个简单的叮咚门铃电路。
实验分析：门铃的原理是通过按下按钮开关，使电流通过电容，从而产生声音。
当按钮开关关闭时，电容充电，储存电荷。
当按钮开关再次打开时，电容会快速放电，产生声音。
通过调整信号发生器的频率和幅度，可以改变门铃的声音。
通过实验，我们了解到门铃的工作原理，并通过制作门铃电路，进一步加深了对门铃原理的理解。
实验总结：通过本次实验，我们学习了门铃的原理和制作方法，并成功制作了一个简单的叮咚门铃电路。
通过实验，我们了解到门铃是如何产生声音的，并通过调整信号发生器的频率和幅度，进一步改变了门铃的声音。
此次实验不仅加深了我们对门铃工作原理的理解，还提高了我们的动手能力和实验设计能力。
音乐门铃设计实验报告
课程设计报告课题名称：音乐门铃设计班级：自动化091*名：***学号：********指导教师：石松泉音乐门铃设计实验报告一、实验目的1、.通过该项目的学习，读懂项目任务书，看懂任务书中的电路原理图，分析电路。
2、熟悉电路原理图。
3、熟练运用万用表检测各元器件的质量。
4、熟练使用各焊接工具按照电路原理较长和工艺要求完成电路的连接。
5、熟练运用电子测量工具完成电路的调试和故障的排除。
二、实验原理利用一块时基电路集成块和外围元件组成的。
音质优美，装调简单容易、成本较低，耗电量较低。
图中黑球是电路集成块，它构成无稳态多谐振荡器。
按下按钮（装在门上），振荡器振荡，扬声器发出声音。
与此同时，电源给电容充电。
放开按钮时，电容便通过电阻放电，维持振荡。
但由于开关的断开，电阻被串入电路，使振荡频率有所改变，扬声器发出声音。
直到电容上电压放到不能维持芯片振荡为止。
声音的余音的长短可通过改变电容的数值来改变KD-9300系列音乐集成电路是一种大规模CMOS集成电路，典型工作电压为1.5V-3V,触发一次内存曲循环一次。
利用该芯片制成的音乐电子门铃电路如图所示：可以看出外围元件少，由电源，三极管，喇叭（扬声器），按钮开关等组成，焊接时可将三极管直接焊在音乐芯片预留的孔上，然后把音乐芯片一起焊在扬声器上，电源采用两节5号电池，平时电路电流极小，因而未设电源开关，当按下按钮AN时，电路被触发，触发信号从门铃集成电路3脚输入，门铃集成电路被触发，从5脚输出音乐信号，经三极管放大到扬声器发声，扬声器中便发出音乐声，唱完后电路又进入休眠状态。
三、各模块原件说明1.KD-9300系列音乐集成电路：是整个电路的核心，分正反两面，所有元器件必须安装在有铜箔的一面2.三极管：信号放大元器件，此三极管呈半圆柱形，有3个脚分别为e,b,c脚3.电容器：储存电荷和释放电荷4.电源：提供电压5.门铃按钮：用来接通或断开‘控制电路’（其中电流很小），从而达到控制音乐片发出声音的目的四、心得体会本次实验是在我们学习了电路原理基础知识，掌握了电子制作的一些基本技能，有了一定的动手能力之后，来制作电子门铃的。
电子音乐门铃实训报告
电子音乐门铃实训报告一、实训背景电子音乐门铃是一种应用于家庭、办公室等场所的门铃系统。
传统的门铃一般只起到提醒作用，而电子音乐门铃则可以通过播放不同的音乐，实现更加多样化的提醒方式。
本次实训旨在设计并制作一个电子音乐门铃系统，通过学习电子音乐门铃的工作原理和实际操作，提高自己的电子技术实践能力。
二、实训内容和步骤1.实训内容本次实训的主要内容包括门铃系统的组成、音乐模块的设计与制作、音乐选择和播放等方面。
具体工作如下：（1）熟悉门铃系统的组成和工作原理；（2）设计音乐模块电路，并制作相应的电路板；（3）选择合适的音乐素材，并编程实现音乐的播放功能；（4）对整个系统进行测试和调试，确保其正常工作。
2.实训步骤（1）了解门铃系统的组成和工作原理，搭建实验平台；（2）设计音乐模块电路，确定所需元器件和电路板的布局；（3）制作音乐模块电路板，包括焊接元器件、连接线路等工作；（4）选择合适的音乐素材，并通过编程实现音乐的播放功能；（5）将音乐模块与门铃系统进行连接和调试，确保音乐可以正常播放；（6）对整个系统进行测试和调试，修复可能存在的问题；（7）完成实训报告。
三、实训成果通过本次实训，我掌握了电子音乐门铃的设计和制作方法，学习了音乐模块的电路设计和音乐播放的编程技巧。
具体成果如下：1.完成了电子音乐门铃系统的设计与制作，实现了以音乐提醒的门铃功能；2.学习了音乐模块的电路设计和制作技能，对焊接、布线等操作有了更深入的了解；3.掌握了音乐播放的编程方法，能够选择合适的音乐素材并实现播放功能；4.对整个系统的测试和调试有了一定的经验，能够及时发现问题并进行修复。
四、实训心得体会通过本次实训，我深刻认识到电子音乐门铃在生活中的实际应用价值。
传统的门铃以单一的声音提醒方式限制了其功能的发挥，而电子音乐门铃则通过音乐的选择和播放，可以更加细致地表达信息，为生活增添了一分乐趣。
在实际操作中，我遇到了一些困难和挑战，比如电路连接出现问题、音乐播放不流畅等等。
门铃设计实训报告
一、实训目的本次门铃设计实训旨在通过实践操作，加深对单片机原理、编程技术和电子电路设计的理解，培养学生的实际动手能力和创新思维。
通过设计一款基于单片机的电子门铃，使学生掌握电子电路的搭建、编程调试以及系统调试的方法。
二、实训内容1. 硬件设计（1）选择合适的单片机：本设计选用AT89C51单片机作为核心控制单元。
（2）设计电路原理图：包括单片机、按键、蜂鸣器、数码管等元器件的连接。
（3）元器件选型：选择合适的按键、蜂鸣器、数码管等元器件。
2. 软件设计（1）编程语言：采用C语言进行编程。
（2）编写程序：编写控制单片机实现门铃功能的程序，包括按键扫描、音乐播放、数码管显示等模块。
3. 系统调试（1）硬件调试：搭建电路，连接元器件，检查电路连接是否正确。
（2）软件调试：将程序烧录到单片机中，进行调试，确保程序正常运行。
（3）系统联调：将硬件和软件结合起来，进行整体调试，确保门铃功能正常。
三、实训过程1. 硬件设计（1）根据设计要求，绘制电路原理图，并选用合适的元器件。
（2）使用Protel等软件绘制电路原理图，并生成PCB板。
（3）根据PCB板制作电路板，焊接元器件。
2. 软件设计（1）使用Keil uVision等软件编写C语言程序。
（2）编写程序，实现按键扫描、音乐播放、数码管显示等功能。
（3）调试程序，确保程序正常运行。
3. 系统调试（1）搭建电路，连接元器件，检查电路连接是否正确。
（2）将程序烧录到单片机中，进行调试。
（3）进行系统联调，确保门铃功能正常。
四、实训结果1. 成功设计并制作了一款基于单片机的电子门铃。
2. 熟练掌握了单片机编程、电路设计和调试方法。
3. 提高了实际动手能力和创新思维。
五、实训体会1. 通过本次实训，我对单片机原理、编程技术和电子电路设计有了更深入的了解。
2. 在实训过程中，我学会了如何根据设计要求进行硬件和软件设计，并掌握了调试方法。
3. 实训过程中遇到的问题让我学会了如何查阅资料、分析问题、解决问题，提高了我的实际操作能力。
音乐门铃装配实习报告
实习报告一、实习背景及目的近日，我有幸参加了一家音乐门铃装配工厂的实习项目。
在这次实习中，我主要负责音乐门铃的装配工作。
此次实习的目的是为了让我将所学的理论知识与实际操作相结合，提高自己的实践能力和动手能力，同时了解音乐门铃的工作原理和装配流程。
二、实习内容及过程在实习过程中，我先是对音乐门铃的基本组成部分进行了了解，包括发音体、电路板、按钮等。
然后，在导师的指导下，我学会了如何使用装配工具，如螺丝刀、扳手等。
接下来，我便开始了音乐门铃的装配工作。
首先，我需要将发音体固定在电路板上，这个过程中需要注意发音体与电路板之间的距离，以确保音乐门铃的声音清晰。
然后，我将电路板安装在门铃的外壳上，并与门铃的按钮连接。
在此过程中，我需要掌握好电路板与外壳之间的间距，以保证门铃的防水性能。
最后，我将电池装入门铃，并进行测试，确保音乐门铃能够正常工作。
三、实习收获及反思通过这次实习，我收获颇丰。
首先，我了解到了音乐门铃的工作原理和装配流程，提高了自己的专业知识。
其次，我在实际操作中，锻炼了自己的动手能力，学会了如何使用装配工具。
此外，我还学会了如何解决装配过程中遇到的问题，如发音体与电路板距离过近导致声音失真等。
然而，在实习过程中，我也发现了自己的一些不足。
例如，我在装配音乐门铃时，有时会因为疏忽而忽略一些细节，导致装配质量受到影响。
此外，我在解决问题时，有时会显得不够冷静，不能迅速找到解决办法。
因此，我需要在今后的实践中，更加注重细节，提高自己的应变能力。
四、未来展望通过这次实习，我对音乐门铃装配工作有了更深入的了解，也为自己未来的发展奠定了基础。
在今后的学习和工作中，我将继续努力提高自己的实践能力和动手能力，将所学知识与实际操作相结合。
同时，我也会更加注重细节，提高自己的综合素质，为将来的职业生涯做好充分准备。
总之，这次音乐门铃装配实习让我受益匪浅，我将珍惜这次实习的经历，继续努力，不断提高自己。
音乐门铃实训报告
音乐门铃实训报告无线音乐门铃实训报告一、综合实训目的1. 熟悉无线音乐门铃的组成、工作原理，提高读整机电路图及电路板图的能力。
2. 通过对无线音乐门铃的安装、焊接及调试，掌握无线音乐门铃的生产工艺流程，提高焊接工艺水平。
3. 掌握电子元器件的识别及质量检验，学会故障判断及排除。
二、实训要求1、分析并读懂无线音乐门铃电路图。
2、对照电原理图看懂接线电路图。
3、认识电路图上的符号，并与实物相对照。
4、根据技术指标测试各元器件的主要参数。
5、认真细心地安装焊接。
6、按照技术要求进行调试。
、无线音乐门铃的原理及装配说明1、无线音乐门铃的原理该无线音乐门铃用tc4069ubp集成块来作发射和接收主电路，（已编码）该电路用先进的脉码调制发射及石英晶振稳频技术，接收由解调、放大、整形、声响电路组成，性能稳定，遥控距离远，功耗低等特点。
发射器由调制振荡级和高频振荡级两级组成。
调制级电路由一块tc4069ubp和32.768khz晶体完成，tc4069ubp是6反相器。
所谓反相器，就是么相器都有两端，输入端是高电平时输出端就转为低电平，输入端是低电平时输出端就为高电平，输入和输出端的电平总是相反。
如图1脚和2脚为第一个反相器，本文称反相器1，之后称反相器2、3、......，总共tc4069ubp有六个。
图一 tc4069ubp 内部电路图图二 tc4069ubp 图三反相器原理图发射器开关按下时，反相器1和2及相关元件组成振荡发生器，产生32.768khz低频信号。
过程：反相器1的1脚开始为低电平，2脚就是高电平，4脚也为高电平。
2脚的高电平经r2对晶体x1充电，充电电流经r2-x1-反相器2的4脚到负极。
充电时间由x1决定，等效电容为200p。
由于x1的充电，x1上的电压逐渐上升，左正右负，当升至反相器1的翻转电平时，2脚就由原来的高电平转为低电平，4脚也同时转为低电平。
x1开始放电，放电通路为r2-反相器1的2脚-负极。
无线音乐门铃实习报告
一、实习背景随着科技的不断发展，人们对生活品质的要求越来越高，智能家居产品逐渐走进千家万户。
无线音乐门铃作为一种智能家居产品，具有安装方便、美观大方、操作简单等特点，深受消费者喜爱。
为了更好地了解无线音乐门铃的设计与实现过程，提高自身的实践能力，我参加了本次无线音乐门铃实习。
二、实习目标1. 掌握无线音乐门铃的基本原理和设计方法；2. 熟悉无线通信模块和音乐播放模块的应用；3. 培养团队协作能力和动手实践能力；4. 完成无线音乐门铃的设计与制作。
三、实习内容1. 无线音乐门铃的原理分析无线音乐门铃主要由无线通信模块、音乐播放模块、控制电路和电源电路组成。
其中，无线通信模块用于实现门铃与遥控器之间的无线信号传输；音乐播放模块负责播放音乐；控制电路负责处理无线信号，控制音乐播放模块的工作；电源电路为整个门铃提供电力。
2. 无线音乐门铃的设计与实现（1）硬件设计根据无线音乐门铃的原理，我们选择了以下硬件模块：① 无线通信模块：选用nRF24L01+无线通信模块，具有传输距离远、抗干扰能力强等特点；② 音乐播放模块：选用SD卡音乐播放模块，支持多种音频格式，音质清晰；③ 控制电路：选用AT89C51单片机作为控制核心，具有成本低、功能强大等优点；④ 电源电路：选用DC-DC转换器，将5V输入电压转换为3.3V输出电压，为各个模块提供稳定的电源。
（2）软件设计软件设计主要包括以下几个部分：① 无线通信模块程序：实现门铃与遥控器之间的无线信号传输；② 音乐播放模块程序：实现音乐的播放、暂停、切换等功能；③ 控制电路程序：处理无线信号，控制音乐播放模块的工作。
3. 无线音乐门铃的制作与调试（1）制作过程① 按照电路图焊接各个模块，注意焊接质量；② 连接各个模块之间的信号线，确保连接正确；③ 制作外壳，将各个模块安装在外壳内部，确保美观大方。
（2）调试过程① 检查各个模块是否正常工作；② 调试无线通信模块，确保信号传输稳定；③ 调试音乐播放模块，确保音质清晰；④ 调试控制电路，确保各个功能正常。
门铃实训报告
门铃实训报告
一、实训目的
本门铃实训旨在让学员掌握门铃的基本工作原理、安装和调试方法，培养学员的技能，提升学员的实践能力。
通过实际操作，学员可以了解门铃的结构、组成部分、电路构成、参数特点等相关知识，掌握门铃的安装调试技能和维修保养技巧，并能够在实际工作中运用所学技术知识。
二、实训内容
1.门铃的结构组成和工作原理介绍；
2.门铃的安装方法和调试技术；
3.门铃的常见故障分析和维修保养技巧。
三、实训步骤
1.学员通过理论学习及讲解，逐步了解门铃的基本工作原理、结构组成和电路构成等；
2.学员按照操作规范组装、调试门铃；
3.模拟实际安装中可能会出现的情况，学员独立完成门铃的组装和调试；
4.分组进行实践操作，通过小组讨论、教学结合、实际操作等方式，使学员逐步掌握门铃的安装调试和维修保养工作，培养学员的实践能力。
四、实训效果
通过本门铃实训，学员掌握了门铃的基本工作原理、安装和调试技术，能够很好地运用所学的技术知识进行维修保养工作，提高了学员的实践能力。
实训班学员普遍反映，在实践操作过程中得到了充分的锻炼和提高，修正了很多不足之处，为今后从事相关岗位工作打下了坚实的技术基础。
五、实训总结
本门铃实训通过理论学习和实践操作相结合的方式，使学员在组装、调试和维护过程中逐渐融合理论知识和实际操作经验，达到技能与知识相结合的良好效果。
同时，本门铃实训为今后学员
的工作提供了坚实的技能支撑和实践能力，对于提高学员的综合素质、适应就业市场需求具有重要的意义。
光控音乐门铃实习报告
一、实习背景随着科技的不断发展，人们的生活水平不断提高，对于家居智能化产品的需求也越来越大。
光控音乐门铃作为一种新型的智能家居产品，具有方便、实用、美观等特点，深受广大消费者的喜爱。
为了更好地了解光控音乐门铃的设计与制作过程，提高自身的实践能力，我参加了光控音乐门铃的实习项目。
二、实习目的1. 了解光控音乐门铃的工作原理和电路设计；2. 学习光敏元件、音响元件等元器件的选用和焊接技巧；3. 掌握光控音乐门铃的组装和调试方法；4. 培养团队协作和动手实践能力。
三、实习内容1. 光控音乐门铃的工作原理光控音乐门铃主要由光敏电阻、放大电路、音响电路和延时电路组成。
当外界光线较强时，光敏电阻的阻值较大，电路中电流较小，音响电路不工作；当外界光线较弱时，光敏电阻的阻值较小，电路中电流较大，音响电路工作，发出音乐声。
2. 电路设计光控音乐门铃的电路设计主要包括以下几个部分：（1）光敏电阻：用于检测外界光线强弱，作为电路的控制元件；（2）放大电路：将光敏电阻的信号放大，以便驱动音响电路；（3）音响电路：将放大后的信号转换为音乐声；（4）延时电路：实现音乐声的延时关闭。
3. 元器件选用（1）光敏电阻：选用光敏电阻的阻值范围为10kΩ～1MΩ，灵敏度适中；（2）放大电路：选用三极管作为放大元件，如BC547；（3）音响电路：选用小型蜂鸣器作为音响元件；（4）延时电路：选用555定时器作为延时元件。
4. 焊接技巧（1）焊接前，准备好焊接工具，如电烙铁、焊锡、助焊剂等；（2）焊接时，注意焊接顺序，先焊接电源，再焊接其他元件；（3）焊接过程中，控制好焊接时间，避免元件损坏；（4）焊接完成后，检查电路是否连接正确。
5. 组装和调试（1）组装：将光敏电阻、三极管、蜂鸣器、555定时器等元件按照电路图组装到电路板上；（2）调试：调整光敏电阻的阻值，使电路在光线较弱时能够正常工作；调整555定时器的延时时间，使音乐声延时关闭。
门铃实习报告
实习报告一、实习目的与背景随着科技的不断发展，智能家居产品逐渐进入大众视野，门铃作为智能家居的重要组成部分，其功能和性能的提升成为了市场需求。
为了深入了解门铃的原理和应用，提高自己的实践能力，我选择了门铃作为实习项目。
本次实习的主要目的是通过组装、调试和测试门铃，掌握其工作原理，并在此基础上进行功能升级，提高门铃的智能化水平。
二、实习内容与过程1. 了解门铃的基本原理在实习开始前，我首先对门铃的基本原理进行了学习。
门铃通常由电源、信号发射器、接收器、铃铛等部分组成。
当有人按下门铃按钮时，信号发射器会发出信号，接收器接收到信号后，通过铃铛发出声音，从而实现告知主人有访客的目的。
2. 组装门铃在掌握了门铃的基本原理后，我开始进行门铃的组装。
首先，我将电源连接到信号发射器和接收器上，然后将信号发射器固定在门铃按钮上，接收器固定在室内门铃装置上。
最后，我将铃铛连接到接收器上。
在组装过程中，我注意保持了各部件的连接牢固，确保电路畅通。
3. 调试门铃组装完成后，我开始对门铃进行调试。
首先，我检查了电源是否正常，然后测试了信号发射器和接收器之间的通信是否畅通。
通过调整接收器的灵敏度，确保门铃在适当的范围内能够正常工作。
在调试过程中，我还对门铃的声音进行了调整，使其声音清晰、悦耳。
4. 功能升级为了提高门铃的智能化水平，我在实习过程中对其进行了功能升级。
我采用了智能家居系统中的Wi-Fi模块，将门铃与智能家居系统连接，实现了远程控制。
通过手机APP，我可以随时随地查看门铃的状态，并在有访客按门铃时收到通知。
此外，我还通过编程，实现了门铃与家庭安防系统的联动，提高了家庭安全性。
三、实习收获与反思通过本次实习，我深入了解了门铃的工作原理和组装过程，掌握了调试和升级门铃的方法。
在实习过程中，我学会了如何将理论知识运用到实际操作中，提高了自己的实践能力。
同时，我还意识到门铃作为智能家居的一部分，其智能化水平仍有待提高。
检测门铃实习报告一千字
实习报告一、实习背景与目的作为一名电子信息工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了为期一个月的检测门铃实习。
本次实习旨在了解门铃检测的基本流程，掌握门铃检测仪器的使用方法，培养自己的动手能力和团队协作精神。
二、实习内容与过程1. 实习前的准备在实习开始前，指导老师为我们讲解了门铃检测的基本原理和检测流程，以及实习过程中需要注意的安全事项。
我们还参观了实验室，了解了门铃检测仪器的设备组成和功能。
2. 实习过程实习过程中，我们分为若干小组，每组负责一部分实习内容。
以下是我在实习中主要负责的部分：（1）门铃检测仪器的使用在实习的第一周，我们主要学习了门铃检测仪器的使用方法。
我了解了门铃检测仪器的主要组成部分，包括信号发生器、放大器、滤波器、示波器等，并学会了如何操作这些设备进行门铃的检测。
（2）门铃信号的处理在实习的第二周，我们学习了门铃信号的处理方法。
我了解了门铃信号的频率、幅度、波形等参数，并学会了如何利用滤波器、放大器等设备对门铃信号进行处理，以满足检测要求。
（3）门铃检测数据的分析在实习的第三周，我们开始了门铃检测数据的分析。
我学会了如何利用示波器观察门铃信号的波形，如何利用数据分析软件进行门铃信号的频谱分析，以及如何根据检测数据判断门铃的质量。
（4）门铃检测报告的撰写在实习的第四周，我们开始了门铃检测报告的撰写。
我根据实习过程中的记录和检测数据，撰写了一份详细的门铃检测报告，总结了实习过程中的收获和不足。
三、实习收获与反思1. 实习收获通过本次实习，我掌握了门铃检测的基本流程和门铃检测仪器的使用方法，提高了自己的动手能力和团队协作精神。
我学会了如何处理门铃信号，如何分析检测数据，以及如何撰写检测报告。
这些知识和技能对我今后从事电子信息工程领域的工作具有重要意义。
2. 实习反思在实习过程中，我发现自己在理论知识应用和动手能力方面还存在不足。
在今后的学习和实践中，我将加强理论知识的学习，提高自己的动手能力，为将来的工作打下坚实基础。
变音门铃实习报告
实习报告：变音门铃的设计与实现一、实习背景及目的随着科技的不断发展，人们生活水平的不断提高，对于家居产品的需求也越来越高。
门铃作为家居产品中的一部分，已经从简单的声音提示发展到现在的多功能智能门铃。
本次实习旨在让同学们掌握多功能用途的555定时器及其应用，培养动手实践能力，设计并制作一个变音门铃电路。
二、实习内容与过程1. 了解变音门铃电路原理及其工作方式在实习开始前，我们先学习了变音门铃电路的原理。
变音门铃电路主要由555定时器、轻触开关、电阻、电容等元件组成。
555定时器是一种常用的模拟集成电路，可以通过设置触发方式和时间常数来实现不同的功能。
轻触开关用于控制门铃的响铃和停止，电阻和电容则用于限制电流和调整频率。
2. 准备实训设备与器材根据实习要求，我们准备了NE555集成块1块、轻触开关1个、IN4148二极管1个、10kΩ电阻2个、100kΩ电阻1个、1μF电容1个、4.7μF电容1个等元件，以及焊锡丝、助焊剂、焊台、剪线钳等工具。
3. 安装变音门铃电路根据电路原理图，我们将555定时器、轻触开关、电阻、电容等元件焊接在实验板上。
焊接过程中，要注意焊接姿势和焊接顺序，避免烫伤手指和损坏元件。
焊接完成后，检查电路连接是否正确，确保无误。
4. 调试与检测在电路安装完成后，我们对变音门铃进行调试。
首先，给电路通电，观察555定时器的工作状态，调整触发方式和时间常数，使门铃发出不同的声音。
然后，轻轻敲打门铃，观察电路的响应情况，调整轻触开关的位置，使其能够正常工作。
最后，检测电路的稳定性，确保长时间运行不会出现故障。
三、实习成果与评价通过本次实习，我们成功设计并制作了一个变音门铃电路。
在实习过程中，我们掌握了555定时器的应用，学会了焊接技巧，提高了动手实践能力。
同时，我们也学会了如何对电路进行调试和检测，提高了故障排除能力。
实习成果得到了指导老师的认可，电路运行稳定，功能实现良好。
本次实习让我们对电子技术有了更深入的了解，为今后的学习和工作打下了坚实的基础。
门铃实验报告心得
一、前言作为一名电子信息专业的学生，我深知实践的重要性。
通过实验，我们能够将理论知识与实际操作相结合，提高自己的动手能力和解决问题的能力。
在本次门铃实验中，我深刻体会到了理论与实践相结合的乐趣，以下是我对本次实验的心得体会。
二、实验背景随着科技的不断发展，智能家居逐渐走进我们的生活。
门铃作为智能家居的重要组成部分，其功能也在不断完善。
本次实验旨在通过设计和制作一个简单的门铃电路，了解门铃的工作原理，掌握电路设计的基本方法，提高自己的动手能力。
三、实验过程1. 实验准备在实验开始前，我认真阅读了实验指导书，了解了门铃电路的组成和原理。
同时，准备好实验所需的器材，如面包板、导线、电阻、电容、二极管、三极管、扬声器等。
2. 电路设计根据实验要求，我设计了一个简单的门铃电路。
电路主要由以下元件组成：（1）开关：用于控制门铃的开启和关闭。
（2）电阻：限制电流的大小，保护电路元件。
（3）电容：存储电荷，实现电路的充放电过程。
（4）二极管：实现单向导电，为电路提供电流。
（5）三极管：放大信号，提高电路的稳定性。
（6）扬声器：将电信号转换为声信号，发出声音。
3. 电路焊接按照电路图，我将各个元件焊接在面包板上。
在焊接过程中，我注意以下几点：（1）按照电路图连接元件，确保连接正确。
（2）注意焊接质量，避免虚焊、短路等现象。
（3）在焊接过程中，保持电路板的清洁，避免灰尘和杂质进入电路。
4. 电路调试焊接完成后，我连接电源，对电路进行调试。
在调试过程中，我观察电路的工作状态，发现以下问题：（1）电路没有声音输出。
（2）电路的声音不稳定，有时发出较高频率的“叮”声，有时发出较低频率的“咚”声。
针对以上问题，我进行了以下调整：（1）检查电路连接，确保没有短路、断路等现象。
（2）调整电容的数值，改变电路的振荡频率，使电路发出稳定的声音。
（3）在电路中增加滤波电路，降低噪声干扰。
经过调整，电路最终发出稳定的声音，满足实验要求。
电子技能实训项目二普通音乐门铃
正负极的 判别
17
测试方法及现象
用万用表的Ｒ×１档，一支表棒与扬声器的一根引线相接， 另一支表棒断续触碰扬声器的另一根引线， 此时扬声器若发 出“喀喀”声，且万用表指针作相应摆动，则表明扬声器是 好的。如没有声音，万用表指针也不摆动，则表明扬声器有 故障。
用万用表的Ｒ×１档将两表 测试实例 棒分别接扬声器的两根引线， 此时测得的值为扬声器音圈 的直流电阻。如此值为无穷 大表明音圈断路，扬声器不 能使用。如测得的阻值小于 标称阻值时（一般都标在外 壳的商标上），表明扬声器 良好。
焊点没有焊上。 ② 焊点的光泽好不好。 ③ 焊点的焊料足不足。 ④ 焊点周围是否有残留的焊剂。 ⑤ 有没有连焊。 ⑥ 焊盘有没有脱落。 ⑦ 焊点有没有裂纹。 ⑧ 焊点是不是凹凸不平。 ⑨ 焊点是否有拉尖现象。
26
在插装过程我们按照先小后大，先低后高，先轻 后重，先易后难，先耐热后不耐热，先一般元件 后特殊元件的原则进行装配。一般的装焊顺序依 次是电阻器、电容器、二极管、三极管、集成电 路、大功率管等，普通音乐门铃的装接顺序是电 容器、三极管、音乐芯片、扬声器、开关等。
27
2、元器件插装后的引脚处理
元器件插到印制电路板上的插孔后，其引 线穿过焊盘还应留有1mm～2mm，这样才可 以保证锡焊后的焊点具有一定的机械强度。但 是引脚的不同处理会使得焊接所能承受的机械 强度不同，常用的处理方法有直插式、半打弯 式和完全打弯式。
一般情况下，正负极都标注在引脚旁边。注意使用时正极接 高电位，负极接低电位。
3、用万用表检测发光二极管、电容
检测内 容 发光二 极管好 坏检测
瓷介质 电容检 测
测试方法
测试实例
正向电阻测量（黑接正极，红接负 极），反向电阻测量（黑接负极，红 接正极）。若测得正向电阻值低于50 ＫΩ，反向电阻值大于350ＫΩ，表 明此发光二极管是好的；如果正反向 电阻值均为零，则说明它的内部已击 穿短路，不能使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线音乐门铃实训报告一、综合实训目的1. 熟悉无线音乐门铃的组成、工作原理，提高读整机电路图及电路板图的能力。
2. 通过对无线音乐门铃的安装、焊接及调试，掌握无线音乐门铃的生产工艺流程，提高焊接工艺水平。
3. 掌握电子元器件的识别及质量检验，学会故障判断及排除。
二、实训要求1、分析并读懂无线音乐门铃电路图。
2、对照电原理图看懂接线电路图。
3、认识电路图上的符号，并与实物相对照。
4、根据技术指标测试各元器件的主要参数。
5、认真细心地安装焊接。
6、按照技术要求进行调试。
、无线音乐门铃的原理及装配说明1、无线音乐门铃的原理该无线音乐门铃用tc4069ubp集成块来作发射和接收主电路，（已编码）该电路用先进的脉码调制发射及石英晶振稳频技术，接收由解调、放大、整形、声响电路组成，性能稳定，遥控距离远，功耗低等特点。
发射器由调制振荡级和高频振荡级两级组成。
调制级电路由一块tc4069ubp和32.768khz晶体完成，tc4069ubp是6反相器。
所谓反相器，就是么相器都有两端，输入端是高电平时输出端就转为低电平，输入端是低电平时输出端就为高电平，输入和输出端的电平总是相反。
如图1脚和2脚为第一个反相器，本文称反相器1，之后称反相器2、3、......，总共tc4069ubp有六个。
图一 tc4069ubp 内部电路图图二 tc4069ubp 图三反相器原理图发射器开关按下时，反相器1和2及相关元件组成振荡发生器，产生32.768khz低频信号。
过程：反相器1的1脚开始为低电平，2脚就是高电平，4脚也为高电平。
2脚的高电平经r2对晶体x1充电，充电电流经r2-x1-反相器2的4脚到负极。
充电时间由x1决定，等效电容为200p。
由于x1的充电，x1上的电压逐渐上升，左正右负，当升至反相器1的翻转电平时，2脚就由原来的高电平转为低电平，4脚也同时转为低电平。
x1开始放电，放电通路为r2-反相器1的2脚-负极。
放电后x1上的电位降低，到一定程度时1脚降为低电平了，输出端又翻转成高电平，再次对x1充电，至此已完成一个充放电过程，即一个振荡周期，4脚输出一次低高变化的电平。
之后振荡一直持续下去，反相器2的4脚就会一直输出高低不断变化的电平信号。
这个信号的频率由晶体；决定，为32.768khz。
上面解说的过程在电路实际工作时完成得极快。
反相器1和反相器2用于产生振荡信号，反相器3~6并联使用，构成输出控制，能提供20-30ma的灌入电流。
反相器3~6的输出端接在发射管q1的发射极对q1进行调幅，向外发射电磁波。
图四：发射板原理图图五： 9018 q1、l1、c3和6p电容组成高频振荡器，振荡频率由印刷电感l1和c3及三极管的集电结电容决定。
一般为200-270mhz。
q1的发射极如果直接接在负极时就能产生等幅高频波，再接在反相器的输出端就使输出受32.768khz振荡信号调制，通过印刷电感发射信号。
按键每按一次就发射一次。
图六接收板电路图q3、l2、c4、c16为超再生振荡接收器，l2为绕制线圈，在直径5mm的骨架上绕制，用0.51漆包线绕3圈，骨架中间用铜芯调节。
当l2的振荡频率与发射端相同时，谐振，q3的超再生信号就受发射端的调幅信号控制，l1为扼流线圈，阻止高频信号通过。
超再生振荡电路具有自检波功能，检波后的调制信号在r4上产生压降，经r5、c9送入ic2进行放大，整形再放大，这由三个反相器13和12、11和10、1和2完成，c8滤波滤除检波后的高频杂波，使用检波后的有用信号信噪比最大。
经三极放大后的调制信号与发射端（低频32.768khz）同频，x1在电路中起选频作用，同频率的信号能顺利通过，免除了许多不需要的各种外界信号的干扰，选频后的信号送入q2放大整形，该信号的幅度还较低，经最后两级开路反相放大后输出等幅方波信号。
r21限流，c11滤波，对方波进行平滑滤波，并有数十毫秒的延时，也能消除外界尖脉冲对触发电路的干扰，本电路采用tq33g系列三种声音可选择，双音叮咚，西敏寺，爱丽斯。
k1是乐曲选择开关，音乐信号经q1放大推动喇叭发出优美的门铃音乐声。
图七 tc4069ubp 图八 tq33g 2、装配说明(1)本套件为音乐门铃，用标准的 tq33g 系列音乐芯片电路，本电路设计合理，外型美观大方。
发音宏亮是电子技术入门的良好实验套材，使初学者能一次装配成功，务请在动手装配前仔细阅读（装配说明）。
(2)该音乐门铃采用 5 号 3 节电池（ 4.5v ）供电，音乐 ic 可以发出三种音乐（双音叮咚，西敏寺，爱丽斯），可以转换开关选择喜欢的音乐。
(3)当拿到本套件后，对照（元件清单）逐一将数量清点一遍，并用万用表将各元件测量一下。
(4)在焊接时请按先焊小元件，再焊大元件，最后再焊集成块的原则进行操作，元件尽量 "贴着底板，对号入座"不得将元件插错，由于集成块 tc4o69 是双排 14 脚直插式结构，焊接时请用尖铬铁头进行快速焊接，如果一次不成功，应冷却后再进行下一次焊接，以免损坏集成块，焊接完成后应反复检查有无虚，假．错焊，有无拖锡短路造成故障。
（发射板．接收板都要按上述要求焊接组装）。
(5)发射调整：装上 12v 电池，用万用表测发射电流（电流表跨接再 s 两端），应在 3 到8ma间，若用手触摸 c2 两端时电流应大幅升高，说明已起振。
(6)接收调整：装上3节 5 号电池，测量接收整机电流小于 lma ，按下发射机开关 s 不放，将发射机放在待调的接收机附近，用无感起子微调 l2 如果调到某点，门铃发出声音，就说明接收机和发射机的频率大致相同；反义微调 l2 直到距离最远即可。
篇二：音乐门铃的实验报告音乐门铃的实验报告院系：信息科学与工程学院专业：电子信息科学与技术班级：********** 学号：************** 姓名：******** 一．实验目的1. 熟悉音乐门铃的组成、工作原理，提高读整机电路图及电路板图的能力。
2. 通过对:yyml-08型音乐门铃的安装、焊接及调试，掌握音乐门铃的生产工艺流程，提高焊接工艺水平。
3. 掌握电子元器件的识别及质量检验，学会故障判断及排除。
4、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求二，实验器材2 器材介绍：? （1）电烙铁一个（2）十字改锥、片改锥各一个（3）镊子一支 ? （4）万用表一部（5）yyml-08型音乐门铃完整组件 ? （6）焊锡半米（7）两节5号电池（8）电路图、元件清单三、音乐门铃的原理利用一块时基电路集成块和外围元件组成的。
音质优美，装调简单容易、成本较低，耗电量较低。
图中黑球是电路集成块，它构成无稳态多振荡器。
按下按钮（装在门上），振荡器振荡，扬声器发出声音。
与此同时，电源给电容充电。
放开按钮时，电容便通过电阻放电，维持振荡。
但由于开关的断开，电阻被串入电路，使振荡频率有所改变，扬声器发出声音。
直到电容上电压放到不能维持芯片振荡为止。
声音的余音的长短可通过改变电容的数值来改变kd-9300系列音乐集成电路是一种大规模cmos集成电路，典型工作电压为1.5v-3v,触发一次内存曲循环一次。
利用该芯片制成的音乐电子门铃电路如图所示：可以看出外围元件少，由电源，三极管，喇叭（扬声器），按钮开关等组成，焊接时可将三极管直接焊在音乐芯片预留的孔上，然后把音乐芯片一起焊在扬声器上，电源采用两节5号电池，平时电路电流极小，因而未设电源开关，当按下按钮an时，电路被触发，触发信号从门铃集成电路3脚输入，门铃集成电路被触发，从5脚输出音乐信号，经三极管放大到扬声器发声，扬声器中便发出音乐声，唱完后电路又进入休眠状态。
四，注意事项1、焊接音乐芯片时请尽量以最快的速度一次焊成，如果一次焊不成，请稍等一至两分钟，继续焊第二次，否则，将会烫伤芯片.2、安装时请将电容剪下来的引出脚一端焊在音乐芯片上平，另一端焊在喇叭上，即可固定音乐芯片，其他元件（三极管、电容器等）焊在芯片上，发光二极管焊接在喇叭的两端（注意正负极），安装时请仔细的检查有无短路和开路现象；电容c起防止干扰和自激的(转载于:音乐门铃实训报告)作用。
3、 .焊接时注意锡量适中，勿虚焊。
4、焊接时要对各个功能模块电路进行单个测试，需要时可设计一些临时电路用于调试。
5、测试电路时，必须要保证焊接正确，才能打开电源，以防元器件烧坏。
五，实验步骤：1. 熟悉电路。
十度电路原理图和印刷电路版图，弄清元件的装配位置；2. 清点元件。
按照元件清单清点各元件数，却少的补足；3. 检测元件。
按正确的方法检测各元件，如不合格应更换；4. 元件插装与固定。
按先小后大、从左到右的原则或元件的序号进行插装。
5. 元器件的焊接与整理。
焊各元器件的时间要短，一次不成功应等元件冷却后再焊，焊完剪除多余元件脚时要注意水平，高度不能超过2mm。
6. 在焊接完毕后，先检查元件是否插错，有无虚、假、错焊，在确认无误后，按下按键是否有音乐。
六、心得体会本次实验是在我们学习了电路原理基础知识，掌握了电子制作的一些基本技能，有了一定的动手能力之后，来制作电子门铃的。
电子门铃的制作需要综合运用学过的知识和技能才能很好的完成，完成这一作品是对所学的电路原理知识的进一步巩固，也能为我们学生今后独立制作简单的电子制品打下良好的基础。
制作过程中，让我学到了很多东西，不仅使我在理论上对电路有了全新的认识，在实践能力上也得到了提高，真正地做到了学以致用，对我来说受益非浅。
篇三：光控音乐门铃实习报告《电子技术》课程设计报告班级学号学生姓名专业系别指导老师年月一、设计目的1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2、学习较复杂的电子系统计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3、进行基本技术技能训练，如基本仪器表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
4、培养学生的创新能力。
二、设计要求1、电路由光控电路和音乐门铃2部分组成；2、当接通电源时，用手挡住光敏三极管的光线，通过控制电路使二极管发光发亮、扬声器发出门铃声；3、画出总体电路图；4、安装自己设计的电路，按照自己设计的电路，在通用板上焊接。
焊接完毕后，应对照电路图仔细检查，看是否有错接、漏接、虚焊的现象；5、调试电路；6、电路性能指标测试；7、提交格式上符合要求，内容完整的设计报告；三、总体设计图1 光控音乐门铃原理框图电路中，首先将电网电压利用变压器得到合适的交流电压，其次将降压的交流电压通过整流电路变成单向的脉动电压，这种直流电压的脉动成分比较大，往往需要利用滤波电路将其中的脉动成分滤掉。
