汽车仪表盘中的人机工程设计

汽车仪表盘设计
汽车仪表盘设计的内容
刻度盘设计
文字符号设计
指针设计
指针式仪表的颜色匹配
显示设计
仪表的照明设主要的内饰件之一，在强度上要求能 承受各种仪表和音响设备以及管线接头的负荷，并能 耐前挡风玻璃投过来的太阳光辐射和发动机散热引起 的高温。从安全角度出发，要求仪表板具有吸收冲击 能，防眩和难燃性能。
一、汽车仪表盘

仪表盘是汽车操纵显示 的集中部分。其上布有 各种仪表及操纵开关， 是汽车操纵的中心。设 计上好的仪表盘能使驾 驶员能感到方便舒适， 反之还可能影响驾驶员 和乘员的安全，仪表盘 设计已成为汽车车身设 计的一个重要组成部分。
现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表 板和仪表罩及平台，另一部分是指司机旁通道上的副仪表板。其中仪 表板是安装指示器的主体，集中了全车的监察仪表，通过它们揭示出 发动机的转速、油压、水温和燃油的储量，灯光和发电机的工作状态， 车辆的现时速度和里程积累。有些仪表还设有变速档位指示，计时钟， 环境温度表，路面倾斜表和地面高度表等。按照现时流行的款式，现 代轿车多数将空调，音响等设备的控制部件安装在副仪表板上，以方 便驾驶者的操作，同时也显得整车布局紧凑合理。
汽车仪表盘中的人机 工程设计
车辆1212
张小龙（201221134059） 黄钟耀（201221134039）

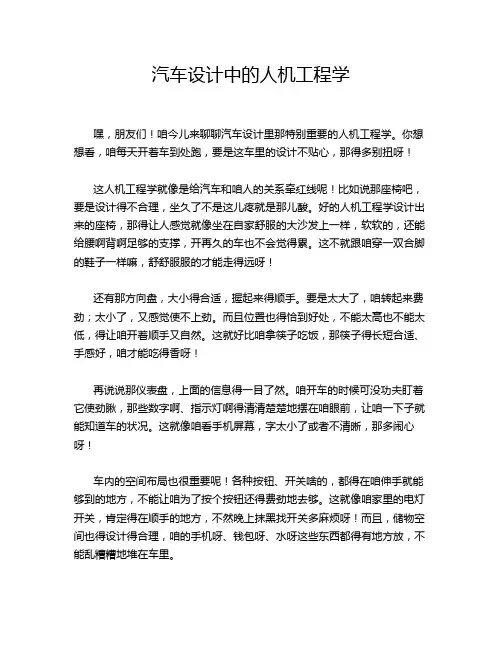

汽车设计中的人机工程学
目前，车辆工程领域的人机工程问题可大致归纳为 如下八个主要方面：



机动车辆驾驶操纵系统人机界面的优化区域 机动车辆的行车安全性及车内乘员的人体保护技术 机动车辆乘员的乘坐舒适性 机动车辆的噪声控制 机动车辆内小气候环境的宜人化控制 机动车辆驾驶员的驾驶适宜性 机动车辆的道路交通适应性 人——车——路系统的综合优化
仪表盘的设计原则
• 要使人能迅速而准确地接受信息，
•
显示装置的尺寸、指示器、字符、 符号和颜色的设计必须适合人的生 理和心理特征 视觉显示装置的设计必须遵循以下 设计原则：
– 所显示信息的数目应在人的判别和 读识能力限度之内 – 信息显示精度的选择综合考虑空间、 成本、人的辨别能力、人机系统布 局等因素 – 信息显示的形式应直观、形象、符 合人的习惯 – 与所使用的环境形成良好的匹配， 包括照明、色彩、温度、振动等 – 综合考虑整个人机系统中，与其它 显示装置和操纵装置之间的匹配
总述

轿车仪表板总成在车厢里处于中心 的位置，非常引人注目，它的任何 疵点都会令人感到浑身不舒服，因 此汽车制造商是非常重视轿车仪表 板总成的制作水平，从制作工艺上 可以表现出制造公司的设计与工艺 水平，从装饰风格上可以表现出这 个国家或地区的文化传统。一种成 功的轿车仪表板总成，既要融入轿 车的整体，体现出它是轿车不可分 割的一部分；又要体现出轿车的个 性，使人看到仪表板就会想到车子 的形象。正因为如此，仪表板的人 机工车设计在桥车车身的设计中已 经占有相当重要的地位，成为一部 成功的汽车设计中必不可少的一部 分。
仪表盘功能分类
仪表的功能大体上可分 为五类 ： 读数用仪表 检查用仪表 警戒用仪表 追踪示仪表
调节用仪表
驾驶员的手伸及界面
汽车驾驶员的手伸 及界面是指以正常驾 驶姿势坐在座椅中身 系安全带，一手握住 方向盘时另一手所能 伸及的最大空间界面， 试验结果表明，驾驶 员受伸及界面是形如 头球的空间曲面。
