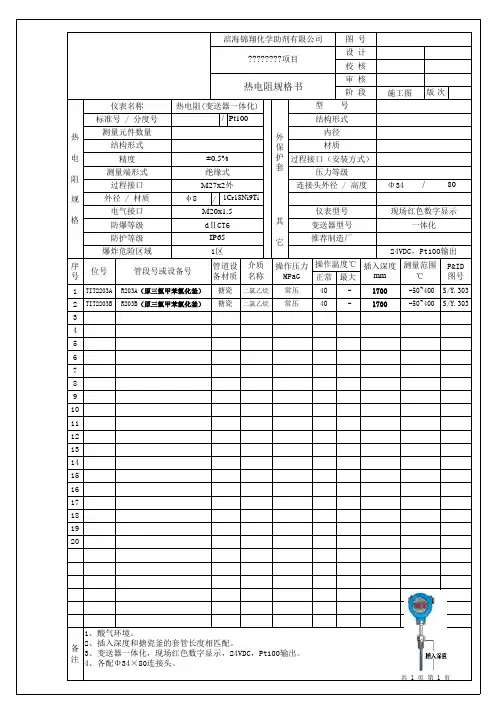

温度变送器规格书

仪表规格书模板-温度变送器

80
规
外径 / 材质
电气接口
格
防爆等级
φ8 / 1Cr18Ni9Ti
M20x1.5
dⅡCT6
其
仪表型号变送器型号
现场红色数字显示一体化
防护等级爆炸危险区域
IP65
它
推荐制造厂
1区
24VDC，Pt100输出
序号
位号
管段号或设备号
管道设介质操作压力操作温度℃ 插入深度测量范围 P&ID
备材质名称 MPaG 正常最大 mm
℃
图号
1 TIT2203A R203A（原三氯甲苯氯化釜）搪瓷二氯乙烷常压
40
-
1700
-50~400 S/Y.303
2 TIT2203B R203B（原三氯甲苯氯化釜）搪瓷二氯乙烷常压
40
-
1700
-50~400 S/Y.303
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1、酸气环境。
备注
2、插入深度和搪瓷釜的套管长度相匹配。 3、变送器一体化，现场红色数字显示，24VDC，Pt100输出化学助剂有限公司
图号
????????项目
设计校核
热电阻规格书
审核阶段
施工图版次
仪表名称
热电阻(变送器一体化)
型号
标准号 / 分度号
/ Pt100
结构形式
热
测量元件数量
结构形式
电
精度
测量端形式阻

温度变送器使用说明书

温度变送器使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P202-MY CN2前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-MIK-P202-MYCN2第二版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (5)第五章电气连接 (6)5.1赫斯曼结构电气连接如下图 (6)5.2直接引线结构电气连接 (6)第六章使用与安装 (7)第七章温度变送器安全说明 (8)第八章注意事项 (9)第九章质保及售后服务 (10)第一章产品概述第一章产品概述智能温度变送器，用于热电阻(RTD)输入，二线制4～20mA模拟输出。

内置最新的ASSIC单芯片集成电路，采用高精度24位ADC转换为数字信号，产品具有测量准确、工作稳定、使用寿命长等特点。

第二章主要特点第二章主要特点●结构小巧、安装方便。

●高稳定性、高可靠性。

●耐震，抗射频干扰。

●高精度、全不锈钢结构。

●抗干扰强、长期稳定性好。

●量程范围宽。

第三章外形尺寸及安装第三章外形尺寸及安装图1赫斯曼温度第三章外形尺寸及安装图2赫斯曼温度带显示第四章技术参数第四章技术参数（1）电源：9-30V（2）输出：4~20mA（3）精度：0.5级（4）量程范围：-50℃-200℃（5）环境温度：-40℃~85℃（6）储存温度：-40℃~85℃（7）绝缘电阻：20MΩ/250VDC（8）绝缘强度：500V（9）防护等级：IP65（10）响应时间：≤15S（上升到90%FS）（11）负载电阻：(U-9V)/0.02A，U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图35.2直接引线结构电气连接电流：红线：电源正绿线：电流输出第六章使用与安装第六章使用与安装（1）温度变送器应安装时应尽量避免震动和冲击。

一体化温度变送器仪表规格书

一体化温度变送器仪表规格书
1、仪表索引表
本表按各种被检测工艺参量如温度、压力、流量等顺序填写仪表回路。

填写内容包括序号、回路号、仪表位号、用途、仪表名称、管道设备号、流程图号、规格书号、信号类型、I/O类型、备注等。

2、仪表规格书（仪表数据表）
仪表规格书（仪表数据表）包含项目中所有仪表设备的工艺参数及仪表技术参数，是厂方、用户订货和施工单位领取设备的依据，此表的填写要正确严格，技术规格要详细，工艺数据要齐全。

一体化温度变送器规格书见表1。

3、材料表
是厂方、用户订货和施工单位领料的依据，按照管材、型材、电线电缆、桥架、阀门、电气连接件、管件、紧固件等类别统计材料。

4、仪表电缆连接表
包括主、支电缆的编号、型号、规格、长度、端子号等，补偿电缆与控制电缆分开填写。

5、报警和联锁数据表
提供项目中报警和联锁工艺参数值，包括仪表位号、报警单位、高（H）、低（L）、高高（HH）、低低（LL）数值。

6、DCS 监控数据表
用于DCS的组态和工艺过程监视，包括DCS监控的仪表位号、控制
设定值、报警联锁设定值、输入输出方式、供电方式等。

7、仪表位置图
在工艺设备图上标注出设备位号，用规定符号画出仪表的位置及标高。

8、仪表安装图
包括仪表在设备或管道上安装的连接图、仪表电缆连接图、安装方案涉及的管阀件规格、数量。

9、安全仪表系统联锁逻辑图
包括输入与输出信号的来源去向、位号、用途、执行元件的联锁动作，应用逻辑符号表示输入与输出间的逻辑关系。

温度变送器说明书

温度变送器说明书温度变送器说明书1. 简介温度变送器是一种用于测量和转换温度信号的设备。

它能够将温度信号转换为标准的电流/电压信号，并通过输出端口提供给控制系统或数据采集设备。

本说明书将介绍温度变送器的功能、技术规格和使用方法。

2. 技术规格以下是温度变送器的一些基本技术规格：- 输入类型：热电偶、热电阻或标准电阻- 输入范围：根据不同型号可选，例如-100°C至+1000°C- 输出信号：标准电流/电压信号- 输出范围：根据不同型号可选，例如 4-20mA 或 0-10V- 精度：根据不同型号可选，通常在0.1%~0.5%范围内- 工作温度：根据不同型号可选，例如-40°C至+85°C- 防护等级：根据不同型号可选，例如IP65或IP673. 功能特点温度变送器具有以下功能特点：3.1 温度测量温度变送器能够准确测量各种温度信号，包括热电偶和热电阻。

通过输入端口连接传感器，变送器会将传感器测量到的温度信号转换为标准的电流/电压信号，并进行线性化处理，以提供稳定和可靠的测量结果。

3.2 信号转换温度变送器可将温度信号转换为标准的电流/电压信号。

用户可以根据需要选择输出范围和类型，例如4-20mA或0-10V。

转换后的信号适用于各种控制系统或数据采集设备，方便信号传输和处理。

3.3 防护功能温度变送器采用防护设计，可适应各种恶劣环境条件。

根据选择的型号，变送器可能具有防尘、防水和抗震等功能。

这使得温度变送器很适合于户外或工业场合的应用，保证设备的稳定性和可靠性。

3.4 高精度与稳定性通过先进的测量和线性化技术，温度变送器具有较高的测量精度。

通常情况下，精度可以达到0.1%到0.5%，满足各种精确温度测量和控制要求。

同时，温度变送器具有良好的长期稳定性，能够在长时间使用过程中保持测量精度的稳定性。

4. 使用方法以下是温度变送器的使用步骤：4.1 安装- 将温度传感器正确连接到输入端口，确保连接牢固。

温度变送器说明书

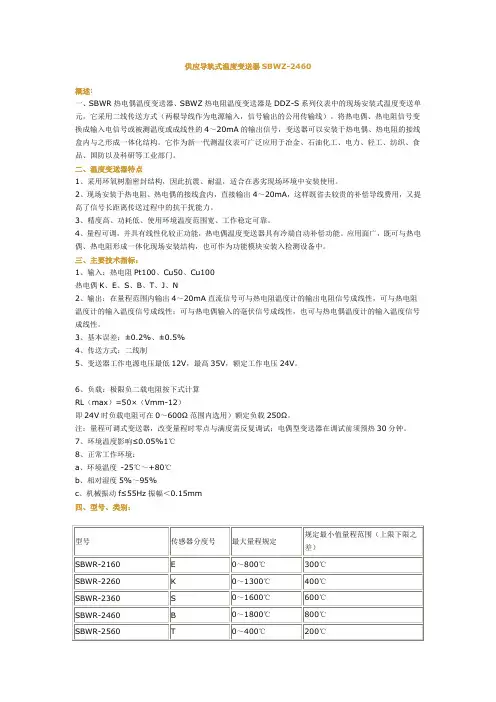

供应导轨式温度变送器SBWZ-2460概述:一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。

它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。

将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

二、温度变送器特点1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。

2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。

4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。

应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

三、主要技术指标：1、输入：热电阻Pt100、Cu50、Cu100热电偶K、E、S、B、T、J、N2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。

3、基本误差：±0.2%、±0.5%4、传送方式：二线制5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

6、负载：极限负二载电阻按下式计算RL（max）=50×（Vmm-12）即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。

注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。

7、环境温度影响≤0.05%1℃8、正常工作环境：a、环境温度-25℃～+80℃b、相对湿度5%～95%c、机械振动f≤55Hz振幅＜0.15mm四、型号、类别：、热电偶温度变送器校验步骤1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。

温度变送器型号规格安全操作及保养规程

温度变送器型号规格安全操作及保养规程1. 引言温度变送器是一种用于将温度信号转换为标准工业信号输出的设备。

在工业自动化控制系统中，温度变送器广泛应用于温度测量和控制。

本文档将介绍温度变送器的型号规格、安全操作及保养规程。

2. 型号规格温度变送器的型号规格包括输入信号范围、输出信号类型、精度等。

不同型号的温度变送器适用于不同的工作环境和测量要求。

以下是常见的温度变送器型号规格：•输入信号范围：-200°C ~ 2000°C•输出信号类型：4-20mA、0-10V、Modbus等•精度：±0.1%或更高在选择温度变送器时，应根据实际需求确定所需的型号规格，以保证测量的准确性和稳定性。

3. 安全操作规程为确保温度变送器的安全运行和人身安全，以下是一些安全操作规程：3.1 安装和连接•在安装温度变送器前，确保断电和释放压力。

•确保安装位置符合环境要求，并避免暴露于强烈的振动、腐蚀性物质或高温环境。

•使用正确的接线方法和接线规则连接电源和测量回路。

3.2 启动和校准•在启动前，确认输入和输出信号连接正确，并检查电源电压是否符合要求。

•按照生产厂商提供的操作手册，进行零点和满度校准。

3.3 防护措施•避免将温度变送器暴露在过高的温度或湿度环境中，以防止损坏和故障。

•避免使用物理力量或过大的电流对温度变送器进行冲击。

•定期检查温度变送器的连接和电源，并确保紧固件处于正常状态。

3.4 安全操作•禁止对温度变送器的外壳进行未经授权的拆卸或维修。

•避免使用尖锐物体触碰温度变送器的表面，防止损坏。

•注意防静电措施，并按照操作手册指南正确操作温度变送器。

4. 保养规程为了确保温度变送器的长期稳定运行，以下是一些保养规程：•定期清洁温度变送器外壳，使用软布擦拭，避免使用化学溶剂。

•检查温度变送器的电源和连接线路，确保紧固件处于正常状态。

•定期校验温度变送器的测量精度，根据需要进行零点和满度校准。

川仪十七厂本安型温度变送器使用手册说明书

一、产品描述本安型温度变送器，安装于热电偶或热电阻温度传感器的接线盒内，将传感器信号转换成4～20mADC。

输入为万能型，分度号及量程范围可组态，使用极方便；输出为二线制4～20mADC，回路供电。

TS100、TS200为普通型、TS300支持HART通讯协议。

二、产品特征·二线制变送器。

·安装在B型（DIN 43729）或更大的连接头上，或安装在DIN轨道上。

·通信功能（TS300支持HART通信功能， TS100 、TS200不支持通讯功能）。

·电气隔离，高达2KV（TS100非隔离）·可用在危险区域的本质安全型·操作状态信息（绿色LED）三、技术规格输出信号：4～20mADC供电电压：12～28VDC(有反接保护)，由安全栅供电。

负载范围：(Vaux - 12V) / 0.022A (单位：Ω)报警电流：低于测量下限，输出=3.8mA高于测量上限，输出=22.0mA传感器损坏、断线：输出=3.5或22mA(软件设置)最大电流：≤22mA输入：热电偶、热电阻、直流电压精度：±0.1% 或 0.1℃采样周期：250mS冷端补偿：内置冷端补偿，经调整后精度为±0.5℃环境温度：温度组别为T6，环境温度为-20～+50℃温度影响：0.1%(-20～50℃内)电源影响：0.05%(供电电压12～28VDC)负载影响：0.01%(负载变化100Ω)电气隔离：2KV灌封材料：聚氨脂材料，阻燃等级V-1。

外壳材料：PC，阻燃等级V-0防护等级：外壳 IP40、端子 IP00特殊类型：热电阻4线制输入、双路热电偶(电压或电流)输入、输入开方、单路输入1～8段曲线等。

防爆标志： EX ia IIC T6 Ga四、简单原理图五、安装用2颗M4螺钉安装在传感器接线盒内，螺钉孔为椭圆形，螺钉中心距32.5～36.5mm，如图。

外型尺寸图如下图。

iTEMP TMT71温度变送器产品说明书

Products Solutions Services操作手册iTEMP TMT71温度变送器BA01927T/28/ZH/04.22-00715882732022-05-04自下列版本起生效01.01（设备版本号）iTEMP TMT71目录Endress+Hauser 3目录1文档信息 (4)1.1文档功能 (4)1.2《安全指南》(XA) (4)1.3信息图标 (4)1.4工具图标 (5)1.5文档资料 (6)1.6注册商标 (6)2基本安全指南 (7)2.1人员要求 (7)2.2预定用途 (7)2.3操作安全 (7)3到货验收和产品标识 (8)3.1到货验收 (8)3.2产品标识 (8)3.3制造商名称和地址 (9)3.4供货清单 (9)3.5证书和认证 (9)3.6储存和运输 (9)4安装 (11)4.1安装条件 (11)4.2安装 (11)4.3安装后检查 (16)5电气连接 (17)5.1接线要求 (17)5.2快速接线指南 (18)5.3连接传感器电缆 (19)5.4连接变送器 (19)5.5保证防护等级 (21)5.6连接后检查 (21)6操作方式 (22)6.1操作方式概述 (22)6.2操作菜单的结构和功能 (25)6.3通过调试软件访问操作菜单 (27)6.4通过SmartBlue App 访问操作菜单 (28)7系统集成 (30)7.1设备描述文件概述 (30)7.2测量变量 (30)8调试 (31)8.1安装后检查 (31)8.2启动变送器 (31)8.3设置测量设备 (31)8.4进行写保护设置，防止未经授权的访问 (33)9诊断和故障排除...................349.1常规故障排除........................349.2现场显示单元上的诊断信息..............369.3通过通信接口查看诊断信息..............369.4诊断信息列表........................369.5事件日志............................379.6诊断事件概览........................379.7固件变更历史........................3810维护..............................3911维修..............................3911.1概述...............................3911.2备件...............................3911.3返厂...............................3911.4处置...............................3912附件..............................3912.1设备专用附件........................4012.2通信专用附件........................4012.3服务专用附件........................4012.4系统产品............................4113技术参数..........................4213.1输入...............................4213.2输出...............................4313.3电源...............................4313.4性能参数............................4413.5环境条件............................5013.6机械结构............................5213.7证书和认证..........................5513.8文档资料............................5714操作菜单和菜单参数说明...........5814.1Diagnostics：诊断菜单.................6114.2Application：应用菜单.................6714.3System：系统菜单....................75索引.. (86)文档信息iTEMP TMT714Endress+Hauser1 文档信息1.1 文档功能《操作手册》包含设备生命周期内各个阶段所需的所有信息：从产品标识、到货验收和储存，至安装、电气连接、操作和调试，以及故障排除、维护和废弃。

PT100温度变送器(详细)

左侧电位器: 调零电位器，顺时针->增大，逆时针->减小。右侧电位器: 调幅电位器，顺时针->减小，逆时针->增大。
