激光陀螺仪的原理与应用

激光陀螺仪的原理与应用

激光陀螺仪的原理与应用1. 什么是激光陀螺仪?激光陀螺仪是一种采用激光技术进行测量的陀螺仪。

它通过利用光的干涉与散射现象,测量出物体旋转的角速度和角位移,可以用于惯性导航系统、惯性测量单元等应用。

2. 激光陀螺仪的工作原理激光陀螺仪的工作原理基于光的干涉与散射现象。

它包括一个光路系统和一个探测系统。

光路系统:光路系统由激光器、分光器、光纤、光栅、光电二极管等组成。

激光器发出的激光经过分光器分成两束,分别进入顺时针方向旋转和逆时针方向旋转的光纤。

然后,光纤输出的两束光经过光栅的干涉产生相位差,最后被光电二极管接收。

探测系统:探测系统由光电二极管和信号处理电路组成。

光电二极管将接收到的干涉光转化为电信号,经过信号处理电路放大和滤波后,提取出角速度信号。

3. 激光陀螺仪的优点激光陀螺仪相比其他类型的陀螺仪具有一些优点,包括:•高精度:激光陀螺仪的测量精度高,可以提供精准的角速度和角位移信息。

•高稳定性:激光陀螺仪在不同温度、压力等环境下都能保持较好的测量稳定性。

•长寿命:激光陀螺仪的寿命长,可以用于长期运行的系统和设备。

•低噪声:激光陀螺仪的测量信号噪声低,能够准确地感知微小的角速度变化。

4. 激光陀螺仪的应用激光陀螺仪在许多领域都有广泛的应用,主要包括:4.1 惯性导航系统激光陀螺仪可以用于惯性导航系统中,提供准确的航位信息。

它可以测量飞行器、船舶、车辆等运动的角速度和角位移,提供导航和定位的数据。

4.2 惯性测量单元激光陀螺仪可以用于惯性测量单元中,测量对象的姿态和运动状态。

它可以应用在无人机、机器人、汽车等设备中,提供姿态稳定和运动控制所需的测量数据。

4.3 光电稳定平台激光陀螺仪可以用于光电稳定平台中,平衡和稳定光学器件的姿态。

它可以消除振动和扰动对光学系统造成的影响,提高光学系统的稳定性和精度。

4.4 惯性测绘仪激光陀螺仪可以用于惯性测绘仪中,绘制地球表面的地貌和地理特征。

它可以测量飞机、船舶等载具的角速度和角位移,提供制图所需的测量数据。

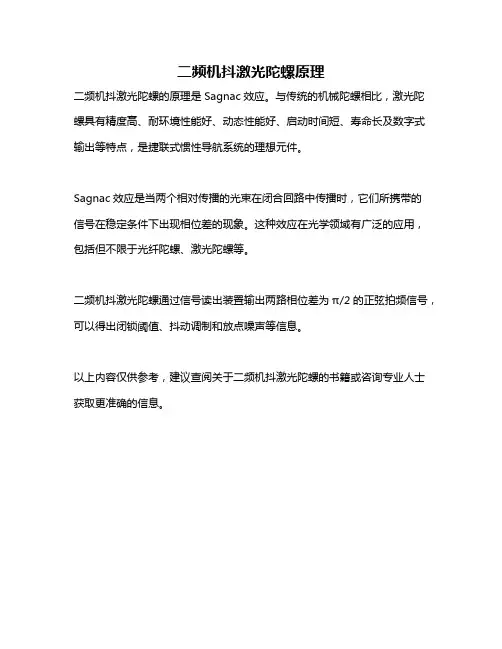

二频机抖激光陀螺原理

二频机抖激光陀螺原理

二频机抖激光陀螺原理
二频机抖激光陀螺的原理是Sagnac效应。

与传统的机械陀螺相比,激光陀螺具有精度高、耐环境性能好、动态性能好、启动时间短、寿命长及数字式输出等特点,是捷联式惯性导航系统的理想元件。

Sagnac效应是当两个相对传播的光束在闭合回路中传播时,它们所携带的
信号在稳定条件下出现相位差的现象。

这种效应在光学领域有广泛的应用,包括但不限于光纤陀螺、激光陀螺等。

二频机抖激光陀螺通过信号读出装置输出两路相位差为π/2的正弦拍频信号,可以得出闭锁阈值、抖动调制和放点噪声等信息。

以上内容仅供参考,建议查阅关于二频机抖激光陀螺的书籍或咨询专业人士获取更准确的信息。

陀螺仪技术进展及其在导航和航空领域中的应用

陀螺仪技术进展及其在导航和航空领域中的应用

陀螺仪技术进展及其在导航和航空领域中的应用引言:导航和航空领域中,陀螺仪技术扮演着重要角色。

陀螺仪以其高精度和高鲁棒性,成为现代航空器和导航系统中不可或缺的组成部分。

随着技术的进步,陀螺仪技术不断发展,其应用领域也在不断扩大。

本文将探讨陀螺仪技术的进展,并详细介绍它在导航和航空领域中的应用。

一、陀螺仪技术的进展陀螺仪技术是基于陀螺效应的原理而实现的一种测量仪器。

它可以检测和测量物体的旋转和角度变化,并将这些信息转化为电信号输出。

随着科技的不断进步,陀螺仪技术也在不断发展。

1. 光纤陀螺仪光纤陀螺仪是一种基于光纤干涉原理的陀螺仪。

它通过测量光束在光纤中传输时的干涉效应,来确定物体的旋转角度。

光纤陀螺仪具有高精度、快速响应和较长寿命等优势,被广泛应用于航空、导航以及地震监测等领域。

2. MEMS陀螺仪MEMS陀螺仪是一种微型化的陀螺仪,采用微电子机械系统(MEMS)技术制造。

它具有体积小、重量轻、功耗低的特点,适用于嵌入式设备和消费电子产品。

然而,由于其精度相对较低,主要用于一些对精度要求不高的应用场景。

3. 激光陀螺仪激光陀螺仪利用激光和干涉原理,测量物体旋转产生的角位移。

相比于传统的机械陀螺仪,激光陀螺仪具有更高的精度和更长的工作寿命。

它被广泛应用于航空导航、船舶定位和无人车辆等领域。

二、陀螺仪在导航中的应用导航系统中的陀螺仪主要用于测量车辆、船舶、飞机等运动物体的姿态和方位。

通过与其他传感器(如加速度计)组合使用,陀螺仪可以提供更准确的导航信息。

1. 惯导系统惯性导航系统是一种不依赖外部参考物的导航系统。

它通过陀螺仪和加速度计等传感器,测量和计算物体的位置、速度和姿态。

惯导系统广泛应用于航空、航海和导弹等领域,能够在无法接收卫星信号的环境下提供可靠的导航解决方案。

2. 电子稳定平台电子稳定平台是一种利用陀螺仪技术来稳定摄像机或传感器的装置。

它可以通过实时测量物体的角度变化,并根据这些数据来控制摄像机或传感器的姿态,使其始终保持水平或指定的角度。

激光陀螺原理

激光陀螺原理

90年代,根据先进巡航导弹和战术飞机导航的要求,美国进行了激光陀螺捷联性能的研究( SPS)。麦
克唐纳·道格拉斯公司被选为 SPS的主承包商,其次还有霍尼威尔、利顿、洛克威尔、辛格·基尔福特等公
司参加。
国外激光陀螺仪的研制单位很多,其中,美国和法国研制的水平较高,此外还有俄罗斯、德国等国家。
统理想的主要部件,用于对所设想的物体精确定位。石英挠性摆式加速度计是由熔融石英制
成的敏感元件,挠性摆式结构装有一个反馈放大器和一个温度传感器,用于测量沿载体一个
轴的线加速度。
光纤陀螺三轴惯测组合由三个光纤陀螺仪和三个石英挠性摆式加速度计组成,可以实时
地输出载体的角速度、线加速度、线速度等数据,具有对准、导航和航向姿态参考基准等多
化。
3. 激光陀螺仪的闭锁阈值
闭锁阈值将影响到激光陀螺仪标度因数的线性度和稳定度。闭锁阈值取决于谐振光路中的损耗,主要是
反射镜的损耗。
[国外概况]
美国斯佩里公司于 1963年首先次做出了激光陀螺仪的实验装置。1966年美国霍尼威尔公司开始使用
石英作腔体,并研究出交变机械抖动偏频法,使这项技术有了使用的可能。 1972年,霍尼威尔公司研制出
激光陀螺仪花费了很长时间和大量投资解决了闭锁问题,直到 80年代初才研制出飞机导航级仪表,此后就
迅速应用于飞机和直升机,取代了动力调谐陀螺和积分机械陀螺仪。目前已广泛用于导航、雷达和制导等
领域。
方位测向器,称之为激光陀螺仪。
激光陀螺仪的原理是利用光程差来测量旋转角速度( Sagnac效应)。在闭合光路中,由同一光源发出的
沿顺时针方向和反时针方向传输的两束光和光干涉,利用检测相位差或干涉条纹的变化,就可以测出闭合

激光陀螺仪综述

激光陀螺仪综述

激光陀螺仪综述姓名:学号:20101、激光陀螺仪概述现代陀螺仪是一种能够精确的定位运动物体的方位的仪器,它是现代航空,航海,航天和国防工业中广泛使用的一种惯性导航仪器,它的发展对一个国家的工业,国防和其它高科技的发展具有十分重要的战略意义。

传统的惯性陀螺仪主要是指机械式的陀螺仪,机械式的陀螺仪对工艺结构的要求很高,结构复杂,它的精度受到了许多方面的制约。

2、激光陀螺仪的原理及分类2.1激光陀螺仪的原理激光陀螺仪的原理是利用光程差来测量旋转角速度( Sagnac 效应)。

在闭合光路中,由同一光源发出的沿顺时针方向和反时针方向传输的两束光和光干涉,利用检测相位差或干涉条纹的变化,就可以测出闭合光路旋转角速度。

激光陀螺仪的基本元件是环形激光器,环形激光器由三角形或正方形的石英制成的闭合光路组成,内有一个或几个装有混合气体(氦氖气体)的管子,两个不透明的反射和一个半透明镜。

用高频电源或直流电源激发混合气体,产生单色激光。

为维持路谐振,回路的周长应为光波波长的整数倍。

用半透明镜将激光导出回路,经反射镜使两束相反传输的激光干涉,通过光电探测器和电路输入与输出角度成比例的数字信号。

2.2激光陀螺仪的分类激光陀螺原理上根本不同于普通的机电式陀螺。

常规机电转子陀螺依据普通的刚体力学原理按照机械储能方式工作,而激光陀螺是以双向行波的环形激光器为核心的量子光学仪表,其依据基于广义相对论的Sagnac效应。

所谓的Sagnac 效应是指在任意几何形状的闭合光路中,从某一观察点出发的一对光波沿相反方向运行一周后又回到该观察点时,这对光波的相位将由于该闭合环形光路相对于惯性空间的旋转而不同。

其相位差(或光程差)的大小与闭合光路的转动速率成正比。

激光谐振腔内的相位差又可以成为放大数百万倍的频率差,这样就可以通过测量光电信号的频率来测量物体的角速度、角度等。

图1:激光陀螺仪的结构示意图与传统的机电式陀螺仪相比,激光陀螺仪构成简单,其主体为微晶玻璃腔体以及反射镜构成一个光学环形谐振腔,另外还有偏频系统、稳频控制系统、信号读出系统、信号处理系统、高压电源、磁屏蔽单元等部分。

激光陀螺仪的原理与应用

激光陀螺仪的原理与应用

激光陀螺仪的原理与应用激光陀螺仪是一种基于光学原理的高精度、高稳定性的惯性导航传感器。

它利用旋转后的Sagnac效应,通过光纤和光学器件来测量角速度,从而确定导航物体的姿态和旋转信息。

本文将详细介绍激光陀螺仪的原理与应用。

首先,我们来了解Sagnac效应。

Sagnac效应是一个相对论效应,它描述了在一个旋转的参考系中传播的光的传播时间差。

如果平面光波经过旋转的介质后回到原点,那么在旋转情况下,由于一侧边与旋转平面一起旋转,而另一侧边则不动,所以光波在传播时间上产生差异,这就是Sagnac效应。

而光纤干涉则是利用两束光线合成的干涉现象来测量光路差。

激光陀螺仪将激光分成两束,一束沿顺时针方向传输,另一束沿逆时针方向传输。

在光纤环形路径上,两束光线会经过一系列的反射和传输,在最终合并的地方形成干涉纹。

根据干涉纹的变化,可以精确测量光线的传播时间差,从而计算出陀螺仪的角速度。

1.惯性导航系统:激光陀螺仪可以通过测量姿态和旋转信息来辅助导航和定位系统,特别是在没有GPS信号或GPS信号不可靠的情况下。

它在无人飞行器、导弹系统和航天器中的应用非常广泛。

2.航空航天工业:激光陀螺仪可以在飞行中测量飞机或导弹的姿态和旋转信息,从而提供导航、导弹制导和飞行控制等方面的支持。

它能够提供高精度的姿态测量,可以在飞行中实时修正姿态。

3.地震勘探:激光陀螺仪可以通过测量地表的旋转信息,来检测和测量地震的发生和水平。

它在地震预警系统中起到重要作用,提供准确的地震数据,以便及时采取适当的措施。

4.船舶导航:激光陀螺仪可以用于大型船舶的导航和航海系统中,通过测量船舶的姿态和角速度来提供精确的导航信息。

船舶在恶劣的水域或海况下,激光陀螺仪可以提供高精度的姿态稳定性,提高船只的驾驶稳定性和安全性。

5.建筑工程:激光陀螺仪可以用于高楼建筑的倾斜角测量,通过精确的测量角度来保证建筑物的垂直度和稳定性。

在大型桥梁和高速公路工程中,激光陀螺仪还可以用于测量和监测桥梁的倾斜度和变形。

激光陀螺仪原理

激光陀螺仪原理

激光陀螺仪原理
激光陀螺仪原理是利用激光的干涉原理来测量物体的旋转角速度的一种仪器。

该原理基于受到科里奥利力的影响,当物体发生旋转时,激光束经过旋转后的路径差会引起干涉条纹的移动,通过测量移动的干涉条纹数来计算物体的旋转角速度。

激光陀螺仪通常由一个光源和两个相邻的光探测器构成。

光源通过分束器分成两束相干的平行激光束,分别由光路1和光路
2进入陀螺仪中。

光路1和光路2在陀螺仪的内部分别沿着两
个正交的轴进行封闭环形路径传播。

当陀螺仪处于静止状态时,两束激光束的光程差为零,干涉条纹处于静止状态。

但当陀螺仪受到旋转时,光程差会发生变化,引起干涉条纹的移动。

应用干涉仪的原理,可以通过光探测器对干涉条纹的移动进行测量,并将移动的干涉条纹数转化为角速度。

激光陀螺仪的精度取决于干涉条纹的移动量的精确测量。

通常使用光电探测器来检测干涉条纹的移动,并将其转化为电信号。

这些电信号经过放大和处理后,传送到计算机或显示器上进行处理和显示。

激光陀螺仪具有很高的精度和稳定性,可以应用于惯性导航、航天器姿态控制、地震测量等领域。

它相比于其他类型的陀螺仪具有较小的尺寸和重量,同时也不会因为其结构的机械磨损而导致性能的下降,因此在一些高精度和长寿命要求的应用中得到了广泛的应用。

激光陀螺的分析

激光陀螺的分析

激光陀螺1960年,激光第一次出现在了美国加利福尼亚州的休斯实验室中,它的发明者梅曼也成为世界上第一个将激光引入实用领域的科学家。

不久之后,就因其独特的光学性质而被用于医疗、电子产品、距离勘测等领域,一直被人们称之为“最快的刀”、“最准的尺”、“最亮的光”。

激光陀螺是利用环形激光器在惯性空间转动时正反两束光随转动而产生频率差效应进而测量敏感物体相对于惯性空间的角速度或转角的仪器。

激光陀螺由氦氖激光器、全反射镜、各种颜色的激光半透半反镜组成,没有旋转的转子部分,是一种无质量的光学仪器,对载体的震动及冲击加速度都不敏感,无需不平衡补偿系统,输出信号没有交叉耦合项,精度高。

用它给武器系统导航,能更精准的打击目标。

激光陀螺是利用Sagnac(萨格纳)效应来测量角速度的,Sagnac效应是指在闭合光路中,从一点发出的一对光波沿闭合光路的相反方向运行一周后再回到原点,这对光波各自经历的光程将根据闭合光路相对惯性空间的旋转而改变,光程差与闭合光路的转动角速率成正比。

在激光陀螺的环形激光器中,沿环形谐振腔顺时针和逆时针运行的激光能够以不同的频率独立振荡。

激光的谐振条件要求腔长为激光波长的整数倍,因此Sagnac效应所导致的光程差转换成反向运行激光的频率差,该频差与环形激光器相对惯性空间转动的角速率成正比。

通过测量激光陀螺瞬时的频差,即可实现角速率或角度的高精度测量。

1962年,美、英、法、前苏联开始研制用激光来作为方向测向器,将其称为激光陀螺仪。

1963年,美国的斯佩里公司率先研制出激光陀螺仪,1974年美国军方参与制定研究计划,不久之后分别在飞机和导弹上试验成功。

此后,激光陀螺仪在航空航天、航海、战车定位方面广泛应用。

我国的激光陀螺技术研究起步均晚于其他发达国家,但是在几代人辛勤的努力下,终于达到了国际先进水平。

尤其是在我校高伯龙院士的带领下,研究团队克服重重困难,在2014年构建了具有独立知识产权的高水平激光陀螺全闭环研发体系,水平达到了国际先进、国内领先的水平。

激光陀螺原理

激光陀螺原理

激光陀螺原理
激光陀螺是一种利用激光技术测量旋转角速度的仪器。

其原理基于光学陀螺的运行方式,通过光的干涉效应来检测旋转角速度。

激光陀螺的工作原理可以简单理解为光在旋转的环境中传播时,会受到旋转的影响,从而产生干涉效应,通过检测这种干涉效应来确定旋转的角速度。

激光陀螺的基本结构包括激光器、光路系统、探测器和信号处理器等组成部分。

激光器发射出单色、相干性强的激光光束,经过光路系统的反射和干涉后,最终到达探测器。

当激光光束受到旋转环境的影响时,会产生干涉效应,这种干涉效应会在探测器中转化为电信号,经过信号处理器处理后得到旋转角速度的测量结果。

激光陀螺相比传统机械陀螺具有更高的精度和稳定性,可以应用于导航、姿态控制、地震监测等领域。

激光陀螺的优势在于其无机械运动部件,因此不受机械磨损和惯性等因素的影响,具有更长的使用寿命和更高的测量精度。

激光陀螺的原理虽然复杂,但在实际应用中却具有广泛的用途。

通过不断的技术创新和改进,激光陀螺的性能得到了进一步提升,使其在航天、航空、军事等领域发挥着重要作用。

激光陀螺的发展不仅推动了光学技术的进步,也为人类社会的发展做出了重要贡献。

总的来说,激光陀螺的原理虽然复杂,但其应用前景广阔,为人类
社会的发展带来了巨大的推动力。

随着科技的不断进步和应用需求的增加,相信激光陀螺将在未来发展中发挥出更加重要的作用,为人类社会的发展带来更多的惊喜和便利。

激光陀螺简介讲解

激光陀螺简介讲解

激光陀螺仪现代陀螺仪是一种能够精确地确定运动物体的方位的仪器,它是现代航空,航海,航天和国防工业中广泛使用的一种惯性导航仪器,它的发展对一个国家的工业,国防和其它高科技的发展具有十分重要的战略意义。

传统的惯性陀螺仪主要是指机械式的陀螺仪,机械式的陀螺仪对工艺结构的要求很高,结构复杂,它的精度受到了很多方面的制约。

简介现代光纤陀螺仪包括干涉式陀螺仪和谐振式陀螺仪两种,它们都是根据塞格尼克的理论发展起来的。

塞格尼克理论的要点是这样的:当光束在一个环形的通道中前进时,如果环形通道本身具有一个转动速度,那么光线沿着通道转动的方向前进所需要的时间要比沿着这个通道转动相反的方向前进所需要的时间要多。

也就是说当光学环路转动时,在不同的前进方向上,光学环路的光程相对于环路在静止时的光程都会产生变化。

利用这种光程的变化,如果使不同方向上前进的光之间产生干涉来测量环路的转动速度,这样就可以制造出干涉式光纤陀螺仪,如果利用这种环路光程的变化来实现在环路中不断循环的光之间的干涉,也就是通过调整光纤环路的光的谐振频率进而测量环路的转动速度,就可以制造出谐振式的光纤陀螺仪。

从这个简单的介绍可以看出,干涉式陀螺仪在实现干涉时的光程差小,所以它所要求的光源可以有较大的频谱宽度,而谐振式的陀螺仪在实现干涉时,它的光程差较大,所以它所要求的光源必须有很好的单色性。

自从上个世纪七十年代以来,现代陀螺仪的发展已经进入了一个全新的阶段。

1976年等提出了现代光纤陀螺仪的基本设想,到八十年代以后,现代光纤陀螺仪就得到了非常迅速的发展,与此同时激光谐振陀螺仪也有了很大的发展。

由于光纤陀螺仪具有结构紧凑,灵敏度高,工作可*等等优点,所以目前光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪,成为现代导航仪器中的关键部件。

和光纤陀螺仪同时发展的除了环式激光陀螺仪外,还有现代集成式的振动陀螺仪,集成式的振动陀螺仪具有更高的集成度,体积更小,也是现代陀螺仪的一个重要的发展方向。

激光陀螺

激光陀螺

激光陀螺仪的原理是利用光程差来测量旋转角速度( Sagnac 效应)。

在闭合光路中,由一光源发出的沿顺时针方向和反时针方向传输的两束光和光干涉,利用检测相位差或干涉条纹的变化,就可以测出闭合光路旋转角速度。

激光陀螺仪的基本元件是环形激光器,环形激光器由三角形或正方形的石英制成的闭合光路组成,内有一个或几个装有混合气体(氦氖气体)的管子,两个不透明的反射镜和一个半透明镜。

用高频电源或直流电源激发混合气体,产生单色激光。

为维持回路谐振,回路的周长应为光波波长的整数倍。

用半透明镜将激光导出回路,经反射镜使两束相反传输的激光干涉,通过光电探测器和电路输入与输出角度成比例的数字信号。

激光陀螺仪呈圆形,两束激光在圆中逆向传播。

激光的工作波长按照光圆周传播的总距离为波长的整数倍关系自动调整。

这里,如果使整个装置以角速度ω绕圆的中心轴旋转,当旋转同方向的激光束绕圆周一周时,其传播的光程距离比静止时稍长,而旋转反方向的激光束的光程距离比静止时稍短。

于是,两列波因干涉产生差拍(频率差的节拍)。

通过测定该差频可知旋转角速度。

差频可用△f=4ωS/λL表示。

陀螺旋转的时候自传轴始终指着一个方向陀螺仪,就是现代的指北针!它广泛用在航空,航海,等领域。

陀螺仪输出的是旋转角速度。

目前市场上有单轴、双轴、三轴。

单轴:可检测一个面上的旋转数据。

双轴:可检测两个面上的运动。

如air mouse、tv game 等三轴:可检测空间的运动。

比如惯性导航、机器人、导弹定位。

陀螺仪又分激光、机械、MEMS等很多种类,主要应用不同市场。

这就是它的基本工作原理改变方向需要额外施加外力,因此陀螺仪一般都是和外界保持很小的作用方式,一般被摩擦力很小的转轴系统悬挂比较高精度的还会用到激光陀螺仪陀螺仪器最早是用于航海导航,但随着科学技术的发展,它在航空和航天事业中也得到广泛的应用。

陀螺仪器不仅可以作为指示仪表,而更重要的是它可以作为自动控制系统中的一个敏感元件,即可作为信号传感器。

激光陀螺仪的原理和工作特性分析

激光陀螺仪的原理和工作特性分析

激光陀螺仪的原理和工作特性分析激光陀螺仪是一种基于光学原理工作的惯性导航仪器,用于测量和监测物体的角速度和方向。

它利用激光束在光纤内传输的方式来感知物体的旋转运动,具有较高的精度和稳定性。

本文将对激光陀螺仪的原理、工作特性以及应用领域进行分析。

激光陀螺仪的原理主要基于两种光学现象:Sagnac效应和干涉测量。

首先是Sagnac效应。

当激光束沿一个封闭的环路进行传播时,如果该环路发生旋转,激光束在顺时针和逆时针方向上会遇到不同的光程差,这会导致干涉现象的产生。

根据Sagnac效应,光程差与旋转速度之间存在线性关系。

因此,通过测量干涉现象可以求得物体的旋转速度。

其次是干涉测量。

激光陀螺仪将激光束分为两束,一束顺时针传播,一束逆时针传播。

两束激光束再次汇聚时,会发生干涉。

这种干涉现象会造成光功率的变化,通过测量光功率的变化可以推导出物体的旋转速度。

激光陀螺仪的工作特性主要体现在以下几个方面。

首先是高精度和稳定性。

激光陀螺仪利用光学原理进行测量,相比传统的机械陀螺仪具有更高的测量精度和长期稳定性。

它可以提供高达0.01°/h的测量精度,适用于对角速度变化需求较高的应用场景。

其次是宽动态范围。

激光陀螺仪可以在较大的转速范围内工作,通常可以覆盖从几度每小时到数十万度每小时的运动速度。

这使得激光陀螺仪在高速旋转的应用中具有优势,例如飞行器导航、导弹制导等。

第三是快速响应和低延时。

激光陀螺仪可以实时获取角速度信息,并以快速响应的方式进行输出。

与传统陀螺仪相比,激光陀螺仪的响应时间更短,延时更小,这使得它在需要实时控制的应用中表现出色。

第四是无需标定和校准。

传统的机械陀螺仪需要进行定标和校准,以消除误差和漂移。

而激光陀螺仪不需要进行这些操作,能够在长期使用过程中保持较高的准确性和一致性。

最后是抗振动和抗冲击。

激光陀螺仪的光学系统和光纤耐受较强的振动和冲击,能够在恶劣环境下稳定工作。

这使得激光陀螺仪适用于需要抗干扰能力较高的应用,例如军事领域和航天领域。

激光陀螺仪

激光陀螺仪
• 原型-----Sagnac 干涉仪 • 法国物理学家 Sagnac 发现于 1913 年
激光陀螺仪的原理
• 实际模型----激光陀螺 相对干涉仪
激光陀螺仪的原理
• 简化模型----环形干 涉仪
• 一束光经分束器M进入 同一光学回路中,分成 完全相同的两束光Ccw 和Cccw,分别沿顺时针 方向(CW)和逆时针方向 (CCW)相向传播,当回 路绕垂直于自身的轴转 动时,将使两束光产生 光程差ΔL。
激光陀螺
• 我国已经成为世界上第四个具备独立研制激光陀 螺能力的国家,产品应用范围覆盖陆海空天等多 个领域。激光陀螺虽小,却集成了光、机、电等 诸多领域高精尖技术,是一个国家科技实力和军 事实力的综合体现。
陀螺仪特性
• 进动性:在运转中的陀螺仪,如果在旋转轴上施 加一个力矩,旋转轴并不沿施力方向运动,而是 顺着转子旋转向前90度垂直施力方向运动。
• 坦克、火炮等常规兵器
– “帕拉丁”自行榴弹炮 – 瑞典的BKAN1A和FH-77B型榴弹炮 – 精密测量侦察车和布雷德利战车
• 各种战术导弹和战略导弹
– 小型洲际弹道导弹“侏儒” – Block III战斧巡航导弹
• 观察微小的地震效应、固体地面潮汐效应
2013/5/12
发展现状
2013/5/12

ห้องสมุดไป่ตู้
(a)
(b)
图1 理想环形光路系统中的Sagnac效应 (a)系统静止;(b)系统旋转
激光陀螺仪的原理
• 分别求出两个方向的时间
t CCW
2R c R
M CCW CCCW
M l
M ’
t CW
2R c R
4R2 c2

激光陀螺仪原理

激光陀螺仪原理

激光陀螺仪原理
激光陀螺仪是一种利用激光的特性进行测量的仪器,其原理基于Sagnac效应。

Sagnac效应是指当光束在旋转体上绕着不同
方向的闭合路径进行传播时,会因为旋转体的旋转而导致光程差的增加或减小,从而产生干涉现象。

而激光陀螺仪就是利用这种干涉现象来测量角速度的。

激光陀螺仪由激光器、分束器、光纤、合束器和光探测器组成。

激光器发出一束平行光,经过分束器后分成两股相同的光束。

其中一支光束沿顺时针方向传播,另一支光束沿逆时针方向传播。

这两支光束通过光纤分别绕过旋转体并再次汇聚在合束器上。

最后,合束器会将两束光进行干涉,并将干涉产生的信号传递给光探测器进行测量。

当旋转体不转动时,两束光程差相等,干涉信号为零。

而当旋转体以一定角速度转动时,两束光的光程差将会发生变化,进而产生干涉信号。

干涉信号的大小与旋转体的角速度成正比,可以通过测量干涉信号的强度来计算角速度的大小。

激光陀螺仪的优点是精度高、响应速度快、使用寿命长等。

它在惯导系统、导航系统、飞行器姿态控制等领域有着广泛的应用。

激光陀螺】

激光陀螺】

激光陀螺激光陀螺仪的原理是利用光程差来测量旋转角速度( Sagnac 效应)。

在闭合光路中,由同一光源发出的沿顺时针方向和反时针方向传输的两束光和光干涉,利用检测相位差或干涉条纹的变化,就可以测出闭合光路旋转角速度。

激光陀螺仪的基本元件是环形激光器,环形激光器由三角形或正方形的石英制成的闭合光路组成,内有一个或几个装有混合气体(氦氖气体)的管子,两个不透明的反射镜和一个半透明镜。

用高频电源或直流电源激发混合气体,产生单色激光。

为维持回路谐振,回路的周长应为光波波长的整数倍。

用半透明镜将激光导出回路,经反射镜使两束相反传输的激光干涉,通过光电探测器和电路输入与输出角度成比例的数字信号。

激光陀螺仪需要突破的主要技术为漂移、噪声和闭锁阈值。

1. 激光陀螺仪的飘移激光陀螺仪的飘移表现为零点偏置的不稳定度,主要误差来源有:谐振光路的折射系数具有各向异性,氦氖等离子在激光管中的流动、介质扩散的各向异性等。

2. 激光陀螺仪的噪声激光陀螺仪的噪声表现在角速度测量上。

噪声主要来自两个方面:一是激光介质的自发发射,这是激光陀螺仪噪声的量子极限。

二是机械抖动为目前多数激光陀螺仪采用的偏频技术,在抖动运动变换方向时,抖动角速率较低,在短时间内,低于闭锁阈值,将造成输入信号的漏失,并导致输出信号相位角的随机变化。

3. 激光陀螺仪的闭锁阈值闭锁阈值将影响到激光陀螺仪标度因数的线性度和稳定度。

闭锁阈值取决于谐振光路中的损耗,主要是反射镜的损耗激光陀螺是在光学干涉原理基础上发展起来的新型导航仪器,成为新一代捷联式惯性导航系统理想的主要部件,用于对所设想的物体精确定位。

石英挠性摆式加速度计是由熔融石英制成的敏感元件,挠性摆式结构装有一个反馈放大器和一个温度传感器,用于测量沿载体一个轴的线加速度。

光纤陀螺三轴惯测组合由三个光纤陀螺仪和三个石英挠性摆式加速度计组成,可以实时地输出载体的角速度、线加速度、线速度等数据,具有对准、导航和航向姿态参考基准等多种工作方式,用于移动载体的组合导航和定位,同时为随动天线的机械操控装置提供准确的数据。

激光陀螺仪的工作原理

激光陀螺仪的工作原理

激光陀螺仪的工作原理
激光陀螺仪,也称作无接触式陀螺仪,是一种非常先进的仪器,它可以被应用在多种领域。

它使用激光来测量物体或结构的旋转,移动和位置。

本文将讨论激光陀螺仪的工作原理,并分析其应用。

激光陀螺仪的工作原理是基于激光的检测原理,即激光发射器发出一束激光,它会反射到物体,然后被激光探测器收集(通常是另一台激光探测器)。

检测到的激光的波长和强度可以用来计算物体的移动,旋转和位置。

激光陀螺仪具有很高的精度,且用于测量物体的旋转和移动,可以比常规的机械测量仪更准确,更快速。

无论是垂直运动、水平运动还是旋转,激光陀螺仪都能更准确地测量物体的运动。

此外,激光陀螺仪可以测量大量的物体,而且可以使用多种不同的激光发射器,例如可以使用固态或液态激光发射器。

激光陀螺仪有多种应用,例如机器人臂控制、航空航天设备检测、智能交通视觉测量、虚拟现实和建筑物动态模拟,等等。

激光陀螺仪可以用于传感器仪器系统中,以实现无接触式检测,从而满足不同用途的需求。

此外,激光陀螺仪还可以在机器人系统中使用,它可以实现精确的机器人操作,可以用来测量和控制机器人的运动,帮助机器人执行复杂的动作。

值得一提的是,激光陀螺仪可以在极低的误差范围内测量,可以节省机器人运动的时间和精力。

总之,激光陀螺仪是一种非常先进的仪器,它可以应用于传感器
仪器系统、机器人系统和其他多种领域来实现精确的测量。

以上是有关激光陀螺仪的工作原理和应用的讨论,希望能够帮助到大家。

激光陀螺原理

激光陀螺原理

激光陀螺原理
激光陀螺是一种利用激光干涉原理测量角速度的仪器,它具有高精度、高灵敏度、长寿命等优点,在航空、航天、地震、大地测量等领域有着广泛的应用。

激光陀螺的原理基于两束光的干涉,即一个被分成两束光后沿不同路径传播,再合成成为一束光的过程,其干涉条纹的移动量与陀螺的角速度成正比,通过测量干涉条纹移动的量,可以计算出陀螺的角速度。

激光陀螺由光源、分束器、反射器、探测器等部件组成。

当光源发出一束光经分束器分成两束光后,一束光被反射器反射后回到分束器上,而另一束光则直接到达探测器上。

当陀螺绕其轴线旋转时,由于科里奥利力的作用,反射器的方向会发生改变,使得反射器反射回来的光路长度发生变化,从而导致两束光的相位差发生变化,产生干涉条纹的移动。

激光陀螺的测量精度与光路长度、光程差、光波长等因素有关。

为了提高测量精度,激光陀螺通常采用多路光路、多束激光等方法,同时还需考虑陀螺的温度、振动等因素对测量精度的影响。

激光陀螺在现代科技中有着广泛的应用。

例如在航空、航天领域中,它可以用于导航、姿态控制等方面;在地震、大地测量等领域,它
可以用于精确测量地球的旋转、地壳运动等信息。

激光陀螺的应用不仅提高了测量精度和稳定性,还推动了科学技术的发展。

激光陀螺原理是一种基于激光干涉原理测量角速度的仪器,具有高精度、高灵敏度、长寿命等优点,在航空、航天、地震、大地测量等领域有着广泛的应用。

激光陀螺振子作用

激光陀螺振子作用

激光陀螺振子作用激光陀螺振子是一种基于激光技术的仪器,它利用激光束的特性来实现测量和控制的目的。

激光陀螺振子的作用主要体现在以下几个方面。

激光陀螺振子可以用于测量和控制物体的角速度。

它利用激光束在空间中传播的特性,通过测量激光束的相位差来计算出物体的旋转角速度。

这种测量方法具有高精度和高灵敏度的特点,能够准确地测量物体的微小角速度变化,并且可以实现实时监测和控制。

激光陀螺振子还可以用于惯性导航系统。

惯性导航系统是一种基于惯性测量单元(IMU)的导航系统,可以实现飞行器、船舶、车辆等的精确定位和导航。

激光陀螺振子作为IMU中的重要组成部分,可以用来测量飞行器等运动物体的角速度和角度,从而提供给导航系统所需的信息。

激光陀螺振子还可以应用于航天器的姿态控制。

航天器在太空中进行任务时,需要保持稳定的姿态以完成各种操作。

激光陀螺振子可以通过测量航天器的角速度和角度变化来实时调整姿态,保持航天器的稳定性和精确性。

这对于航天器的任务执行非常重要,能够提高任务的准确性和成功率。

激光陀螺振子还可以用于测量地壳运动和地震活动。

地球是一个不断运动的行星,地壳的运动和地震活动是地球内部动力学活动的表现。

激光陀螺振子可以通过测量地壳的微小振动来研究地壳运动和地震活动的规律,为地震预警和地质灾害预防提供重要的数据支持。

激光陀螺振子作为一种基于激光技术的仪器,具有广泛的应用领域和重要的作用。

它可以用于测量和控制物体的角速度,应用于惯性导航系统和航天器的姿态控制,还可以用于研究地壳运动和地震活动。

随着激光技术的不断发展和进步,激光陀螺振子在各个领域的应用将会越来越广泛,为人们的生活和科学研究带来更多的便利和发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Inertial components
Inertia measurement Inertial navigation Inertial stabilization Inertial guidance
Inertial device is the core of the inertial technology
The Principle and Application of Ring Laser Gyro
1
Background
Gyroscope: A sensor which has the ability to perceive
the running speed and maintain the direction of the type.
THANKS
知识回顾 Knowledge Review
祝您成功!
In 1975, Honeywell company developed the mechanical dithering frequency laser gyro, adopting the technology of laser gyro strapdown inertial navigation system truly entered the practical stage.
90 years later, the relevant institute successively carried out research work of gyro temperature characteristics and modeling error compensation.
At present, with mirror induced some key technology of manufacturing, technology is mature research unit of national university of defense technology and catic 618.
1
Background
Basic principle 2
3 Main application
Research status 4
The research status of abroad
For the first time in 1963, the Sperry, the company successfully developed the ring laser gyro.
The actual model ----laser gyro relative interferometer
1
Background
Basic principle 2
3 Main application
① Most of the aircraft and civil aviation abroad F - 22, F - 35, SU - 30 aircraft, B747 and A320 civilian planes
Rotation free condition, two beams of light transmission time, which is,
tCCW
tCW
L c
2R
c
Under the condition of rotating,
M CCW
CCCW
M
l
M ’
(a)
(b)
• The time of tபைடு நூலகம்o directions
② Conventional weapons such as tanks, artillery "Latin" howitzer Swedish BKAN1A and FH - 77 - b howitzers Precision measurement reconnaissance vehicles
③ All kinds of tactical and strategic missiles Small intercontinental ballistic missiles "dwarf" The Block III tomahawk cruise missile.
④ Observe the tiny seismic effect and the solid ground tidal effect
• Traditional inertial gyro has a high requirement on the process structures, complex structure, and the precision is restricted.
• R i n g l a s e r g y r o rotor rotating parts, not angular momentum, ring frame, also do not need direction angle sensor moving parts, such as simple structure, long working life, convenient maintenance, high reliability.
tCCW
2R
c R
tCW
2R
c R
• Transmission time
4R2
t tCCW tCW c2
M CCW
CCCW
(a)
M
l
M ’
(b)
Constitute of the RLS
Partial frequency components Cheng long control component Signal readout system Ring laser Logic circuit The power component The installation structure Electromagnetic shielding cover, etc
Traditional gyro
Ring laser gyro
① RLG's zero bias and scale factor of the system parameters are stability compared with FOG, so the calibration difficulty relatively easy.
the condition of low speed it is easy to closure.
Fiber optic gyro
Ring laser gyro
④ The precision of RLG is high , but the price also high.
1
Background
Basic principle 2
Early 21st century, Litton company developed the mechanical dithering of four frequency differential laser gyro, the precision can reach 0.001 ° / h.
Now Honeywell's latest GG1389 precision of laser gyro has amounted to 0.00015 ° / h.
② The optical path of RLG must be kept in a solid component, so the degree of FOG on the surrounding environment sensitiver than RLG.
③ RLG has some inherent drawbacks, such as mirrors, gas, and under
Main indicators
The domestic research status
1960s, The research started .
In the late 70 s, tsinghua university, national university of defense technology, the first optical instrument factory in suzhou, China academy of sciences, 303.
