门禁布线规范和注意事项
门禁系统工程施工规范
一、工程概述门禁系统是现代建筑中重要的安全防范设施，主要包括门禁控制器、读卡器、电锁、门磁、门禁管理软件等组成部分。
为确保门禁系统工程施工质量，特制定本规范。
二、施工准备1. 施工前，应了解工程图纸，熟悉门禁系统的功能、性能及施工要求。
2. 准备施工所需的工具、材料，如电线、电缆、插座、开关、电锁、读卡器、门磁、门禁管理软件等。
3. 施工人员应具备一定的电工知识和实践经验，熟悉门禁系统的安装、调试和维护。
三、施工步骤1. 线路敷设（1）根据设计图纸，确定门禁系统线路走向，做好线路敷设的规划和安排。
（2）线路敷设前，应检查线缆的规格、型号、外观和导通检查，其电阻值不小于相关标准。
（3）竖线槽出线处优先使用机械开孔，设备箱与竖线槽之间的连接采用镀锌线槽或波纹管配杯疏连接，排列整齐，线路标识清晰。
2. 设备安装（1）设备安装前，应检查设备的规格、型号、数量、质量等是否符合要求。
（2）设备箱安装牢固，与其它设备和设备箱及管线不相防碍，设备摆放整齐，线路标识清晰，便于检修。
（3）设备安装完成后，应进行通电测试，确保运行正常。
3. 软件安装与调试（1）根据门禁系统功能要求，安装门禁管理软件。
（2）调试门禁系统，确保各设备运行正常，读卡、电锁、门磁等部件功能齐全。
（3）设置门禁系统参数，如权限、时间段、读卡器等。
四、注意事项1. 线路敷设时，注意保护线缆，避免损坏。
2. 设备安装时，注意设备摆放整齐，便于检修。
3. 软件安装与调试过程中，注意参数设置，确保门禁系统功能正常。
4. 施工过程中，注意安全，遵守操作规程。
五、验收标准1. 线路敷设符合设计要求，无损坏。
2. 设备安装牢固，摆放整齐，线路标识清晰。
3. 软件安装与调试正常，门禁系统功能齐全。
4. 验收合格后，做好门禁系统使用说明，培训相关人员。
本规范适用于各类门禁系统工程施工，如有未尽事宜，可根据实际情况进行调整。
门禁系统施工布线规范
门禁系统施工布线规范读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。
线径建议0.3平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。
电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米。
门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过选用485HUB或者中继器来改善通讯环境。
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器按钮的安装高度是距地面45米，可以根据客户的使用习惯，适当增加或者降低。
控制器建议安装在弱电井等便于维护的地点。
门禁布线规范和注意事项
门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
门禁系统施工布线
1、综合布线图：2．门禁系统的施工布线规范和注意事项读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞。
线径建议0．３平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0．３平方毫米以上。
电锁到控制器的线：建议使用两芯电源线，线径在1．0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米，一般控制在60米以内。
门磁到控制器的线，建议选择两芯线，线径在0．３平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0．３平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过请选用485HUB或者中继器来改善通讯环境。
3．布线说明所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1．45米，可以根据客户的使用习惯，适当增加或者降低。
门禁工程施工规范

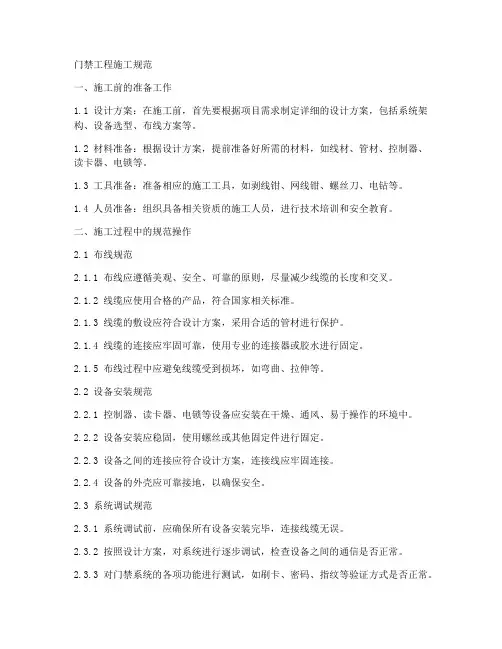

门禁工程施工规范一、施工前的准备工作1.1 设计方案：在施工前，首先要根据项目需求制定详细的设计方案，包括系统架构、设备选型、布线方案等。
1.2 材料准备：根据设计方案，提前准备好所需的材料，如线材、管材、控制器、读卡器、电锁等。
1.3 工具准备：准备相应的施工工具，如剥线钳、网线钳、螺丝刀、电钻等。
1.4 人员准备：组织具备相关资质的施工人员，进行技术培训和安全教育。
二、施工过程中的规范操作2.1 布线规范2.1.1 布线应遵循美观、安全、可靠的原则，尽量减少线缆的长度和交叉。
2.1.2 线缆应使用合格的产品，符合国家相关标准。
2.1.3 线缆的敷设应符合设计方案，采用合适的管材进行保护。
2.1.4 线缆的连接应牢固可靠，使用专业的连接器或胶水进行固定。
2.1.5 布线过程中应避免线缆受到损坏，如弯曲、拉伸等。
2.2 设备安装规范2.2.1 控制器、读卡器、电锁等设备应安装在干燥、通风、易于操作的环境中。
2.2.2 设备安装应稳固，使用螺丝或其他固定件进行固定。
2.2.3 设备之间的连接应符合设计方案，连接线应牢固连接。
2.2.4 设备的外壳应可靠接地，以确保安全。
2.3 系统调试规范2.3.1 系统调试前，应确保所有设备安装完毕，连接线缆无误。
2.3.2 按照设计方案，对系统进行逐步调试，检查设备之间的通信是否正常。
2.3.3 对门禁系统的各项功能进行测试，如刷卡、密码、指纹等验证方式是否正常。
2.3.4 调试过程中发现问题，应及时查找原因并进行修复。
2.4 系统验收规范2.4.1 系统验收应按照设计方案和施工规范进行。
2.4.2 验收过程中，应检查设备安装是否牢固，连接线缆是否整洁。
2.4.3 对门禁系统的各项功能进行测试，确保系统运行稳定可靠。
2.4.4 验收合格后，应向甲方提供详细的施工报告和验收资料。
三、施工后的维护与保养3.1 定期对门禁系统进行巡检，确保设备运行正常。
3.2 对设备进行定期保养，如清洁、润滑等。
门禁 停车场布线规范与线材选用
从“管理中心”电脑位置出发，布UTP（8芯双绞电脑网络线）到所有需要安装门禁主机之位置天花上方（走金属管20毫米——消防要求；或塑胶线槽，沿天花吊顶走明线或剔墙走暗装），在其“上方”留86标准接线盒，再由“接线盒”剔墙而下暗埋线管（20毫米金属/或塑胶）到门边，离门边留25CM到35CM距离，离地面留130CM---140CM，视内装修整体设计的统一“标高”而定，选好位置留暗装86暗盒。
4、门禁锁开孔应按锁座大小规范开方孔，外观平齐无毛刺，利于维护，并保证各底座螺丝的连接可靠牢固；
5、门禁相关电源变压器入箱；
6、门禁相关应急开关应选择门外门框右侧静电地板下隐蔽处入箱，没有静电地板的需安装在门外门框附近隐蔽处入箱。
7、7、在工程施工中所有门禁连接线必须加锡焊接并套绝缘热缩管，避免在工程施工中连接线有虚接造成网络不通设备不能正常工作。
门禁/停车场安装工艺规范
一、感应式门禁
1、感应头安装
a.感应头应尽量靠近所控制的门（门框）内，一般情况下距地面的距离为1.5m左右，在安装时应尽量防止灰尘进入感应头内；
b.感应头的位置应远离强电磁场及金属物体，以免减短有效的感应距离；
c.布线应整齐、清晰，避免因为电缆问题导致日后的维护困难。
2、控制器安装
联机使用具有防止一卡多车使用（未出场又入场）功能；
所有输入/输出口都有防雷措施；
具有数个可设置输入/输出口，用于满足客户各种其他控制需求。
控制器技术指标
尺 寸：L250XW160X22.5mm（铁盒）
温 度：-20℃—70℃
湿 度：0%—90%
工作电压：DC9V-35V
工作电流：<1A
防潮、防霉处理
拐臂螺丝松动
拐臂螺丝松动，将造成闸杆上下位不准确和停杆时晃动较大。将螺栓悬紧，螺母锁紧即可。
门禁系统布线及注意事项
门禁系统布线及注意事项（1）综合布线系统综合布线系统属于任何智能系统的物理层，由于价格和意识上的缘由，综合布线系统长期以来大量被用于电话和计算机网络系统，随着综合布线系统的技术日益得到普及，很多智能系统逐步开头使用综合布线系统作为其传输线路。
在门禁管理系统中有两种传输线路：电源线和信号线。
电源主要用于给掌握器和电锁供电，一般来讲门禁管理系统都配有UPS(不间断电源)，以免在现场突发性断电时造成开门的误动作。
电源线通常会处于220V沟通传递的方式，目的是削减电源线上的压降。
在掌握器旁，配备有稳压电源，将沟通220V电源变换成直流12V电源，分别供应掌握器和电锁。
门禁管理系统用的电锁绝大多数属于12V直流供电方式。
在电锁开断的瞬间，由于电锁中线包（电磁铁线圈）的作用，会在电源线上产生很强的电流，它简单引起电源波动，而这一电源波动对掌握器的稳定工作极其不利，所以在牢靠性要求比较高的门禁管理系统中，掌握器与电锁分别使用不同的电源模块，即220V沟通供电到掌握器时，使用两个12V直流的电源模块各自整流/稳压后，分别供应电锁和掌握器，并配选标准的电源线。
信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁掌握器与读卡器、电锁、出门按钮之间的信号传输，门禁掌握器与上位机之间的信号传输。
一般而言掌握器中有三组信号线分别连接到读卡器（4～9芯）、电锁中的锁状态传感器（2芯）和出门按钮（2芯）。
这三路信号线可以使用综合布线中的双绞线替代。
为了避开空间的电磁干扰，读卡器信号线应采纳屏蔽线，另两种信号线则可以采纳屏蔽线，也可以采纳非屏蔽线。
掌握器与上位机间大多RS485传输协议，在近距离时则可直接采纳RS232，在要求传输速率快的时候，则采纳TCP/IP协议，使用以太网传输。
这三种传输方式在综合布线中都可以使用双绞线，只是在RS485或RS232传输时，为了避开电磁干扰，应采纳屏蔽双绞线，往往在综合布线智能大楼工程中会产生短于20米的双绞线工程废线，这些废线可正好用于出门按钮信号线、读卡器信号线和锁状态信号线。
门禁安装标准及注意事项
门禁安装标准及注意事项一门禁安装标准不论电磁、电插锁、电动门等一律现场让用户开关不低于3-5次，每次顺利打开和锁闭，电磁锁在门不变型的前提用力推，有任何一次不能顺利打开或锁闭的现场解决，非施工方原因导致的与用户解释明白，让用户签字确认，并交代好后续事项，需要二次上门费用的提前与用户沟通确认二门锁安装标准锁体缝隙不能大于0.5MM,锁体固定要牢固，双电插锁体安装要对齐误差控制在2MM以内，不能超过5MM,如果现场门两扇门不平的事先与用户沟通，是修门还是将错就错保持不平状太安锁，避免返工或用户不满；两把磁力锁并列安装误差不能大于1MM三出门按钮安装标准出门按钮安装要牢固，要安正，与周边设备或开关要容为一体，不能有高有低，距离也要匀称，与墙体缝隙控制在0.5MM 以内，现场墙不平的事先与用户沟通，回弹要灵活四验证主机安装标准验证主机安装要牢固，要安正，与周边设备要容为一体，非连网设备考虑优盘插口不能遮挡，不能有高有低，距离也要匀称，与墙体缝隙控制在0.5MM以内，现场墙不平的事先与用户沟通五电源及控制卡箱安装标准电源或控制卡箱内接线要规范，不能划伤线径，绝缘皮剥离过长避免短路或触电，进电源箱或控制箱内的接线要牢固，并在箱内打结或固定，避免稍微受力脱落或短路发生六门铃安装的注意事项门铃安装要考虑声音传输，可以暗装七遥控安装的注意事项注意接好线以及与用户确认使用范围，避免远距离不能控制的事件发生八强电供电的注意事项强电供电要常开的电，不能接灯线，也不能接晚上或周期性断电的电路，最好是24小时供电的UPS电源，如没有可要求用户加UPS电源或电池，要告诉用户根据消防要求断电后门禁会自动打开，长时间放假或室内有贵重物件请加装物理锁九门禁安装完成后的注意事项验收完成后当用户面把施工方知道的管理员密码以及所有开门密码删除或背对用户更改（要让用户知道施工方背对着他）十门禁安装售后的注意事项安装的门禁有保修但是由于门禁损坏或故障导致的其他财产损失、损坏、丢失与施工方无关。
门禁安装规范和注意事项
•门磁到控制器的线，建议选择俩组双绞网线，如果无需监控了 解门的开关状态或者不需门长时间未关闭报警和非法闯入报警 功能，门磁线可不接。 •控制器到计算机之间以及控制器到转换器的线，建议使用8芯 屏蔽双绞网线。485+和485-一定要互为双绞，其中6芯备用， 屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控 制器的GND进行连接，或者在485总线的最后一台控制器的 485＋和 485-之间并联120欧姆的终端电阻来改善通讯质量。
用线规范
• 读卡器到控制器的线缆，建议用8芯屏蔽多股双绞网线数 据线Data1、 Data0互为双绞，(电源正负各用一组，备 用一组）最长不可以超过50米。屏蔽线接控制器的GND。
• 开门按钮到控制器的线缆，建议采用两组8芯屏蔽多股双 绞网线数据线。
•电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫 米以上。如果超过30米要考虑用更粗的线或者多股并联还可以 通过电源的微调按钮，调高输出电压到14V左右（根据实际电 锁端电压调节），最长不要超过50米(不建议客户这样操作）。
•不建议擅自对接其它附加设备，进行非常规的操作
•不要将控制器和其它大电流设备接在同一供电插座上。
•读卡器按钮的安装高度是距地面1.45米，可以根据客户 的使用习惯，适当增高或者降低 •控制器建议安装在弱电井等便于维护的地点 •接线端注意规范接线，不要裸露金属部分过长，以免引 起短路和通讯故障
电插锁的基本常识:
中间应加装接线盒或拉线盒，其位置应便于穿线。
• 线管的固定、线管在转弯处或直线距离每超过1.5米 应加固定夹子。 • 电线线管的弯曲半径应符合所穿入电缆弯曲半径的规 定。 • 凡有沙眼、裂纹和较大变形的管子禁止使用于配线工 程。
• 线管的连接应加套管连接或扣连接。
指纹识别考勤门禁一体机安装布线说明
指纹识别考勤门禁一体机安装布线说明---1. 引言指纹识别考勤门禁一体机是一种先进的安全考勤系统，广泛应用于企事业单位、学校、医院等场所。
正确的安装布线对于保证系统的正常运行和安全性至关重要。
本文档旨在提供指纹识别考勤门禁一体机的安装布线说明，以帮助用户正确而有效地完成安装工作。
2. 安装布线步骤安装布线是指纹识别考勤门禁一体机安装过程中的一项重要环节。
以下是安装布线的详细步骤：2.1. 确定安装位置在安装布线前，首先需要确定合适的安装位置。
安装位置应尽量选择在易于使用且不易被他人触及的地方，同时需考虑到整个门禁系统的布线需求。
2.2. 布线准备在进行安装布线前，需要做好以下准备工作：- 准备好所需的电缆、管道和连接器等材料；- 清理好安装位置，确保没有障碍物和灰尘；- 准备好相应的工具，如电钻、螺丝刀等。
2.3. 布线方式根据实际需求和安装位置的特点，可以选择不同的布线方式：- 表面布线：适用于墙面或地面上的布线，能够较好地保护电缆和连接器，并且易于维护和更换；- 暗管布线：适用于需要保持整体美观的场所，电缆通过暗管布线，不会暴露在外，但维护和更换相对困难。
2.4. 连接设备根据具体的门禁系统设备要求，将电缆连接到指纹识别考勤门禁一体机、电源以及其他设备上。
在连接过程中，需要注意正确连接各个设备，确保电缆插头与接口对应准确，避免错误连接。
2.5. 接地处理在安装过程中，对于指纹识别考勤门禁一体机和其他设备，需要进行接地处理，以确保系统的安全运行。
3. 安全注意事项在进行指纹识别考勤门禁一体机的安装布线时，需要注意以下安全事项：- 请确保在安装操作时，切断所有电源，以免发生触电事故；- 如果不熟悉电气知识或安装技术，建议咨询专业的技术人员进行指导；- 所有材料和设备的选购应遵循相关的安全规定和标准；- 在进行安装布线时，应避免人为破坏、强拉电缆等行为，以免影响系统的正常运行。
4. 总结本文档提供了指纹识别考勤门禁一体机安装布线的详细说明，包括安装布线的步骤、注意事项等。
门禁系统-网路布线原则及布线注意事项
门禁系统:网路布线原则及布线注意事项门禁系统中的所有设备及配件需求在性能安全可靠运转的同时，还应符合中国或国际有关的网络安全标准，并可在非理想环境下有效工作。
强大的实时监控功能和连动功能，充分保证用户环境的安全性，门禁系统的技术不断向前发展，用户需求也在发生变化，因此门禁系统的设计与实施应考虑到将来可扩展的实际需要，亦即可灵活增减或更新各个子系统，满足不同时期的需要，并保持长时间领先地位，成为智慧建筑的典范。
门禁系统网路布线原则由门禁系统通讯工程原理可知，在门禁系统中有以下几种传输线路：电源线门禁系统的电源大多来自机房的UPS，以免在现场突发性断电时造成开门的误动作。
电源线通常会处于220V交流传递的方式，目的是减少电源线上的压降。
在控制器旁，配备有稳压电源，将交流220V电源变换成直流12V电源，分别供给控制器和电锁。
门禁系统用的电锁绝大多数属于12V直流供电方式。
在电锁开断的瞬间，由于电锁中线包(电磁铁线圈)的作用，会在电源线上产生很强的电流。
它容易引起电源波动，而这一电源波动对控制器的稳定工作极其不利，所以在可靠性要求比较高的门禁系统中，控制器与电锁分别使用不同的电源模块，即220V交流供电到控制器时，使用两个12V直流的电源模块各自整流/稳压后，分别供给电锁和控制器。
各种电源线的选用基本上都是基于电工手册，选用标准的电源线。
控制器讯号线控制器中有三组信号线，分别连接到读卡器、电锁中的锁状态传感器和出门按钮。
这三路信号线可以使用综合布线中的双绞线替代。
为了避免空间的电磁干扰，读卡器信号线应采用屏蔽线，另两种信号线则可以采用屏蔽线，也可以采用非屏蔽线。
远端网路讯号线从控制器到管理电脑之间，有一根信号线，它的传输协议大多是RS485，在距离近的时候则可能是RS232(以减少一个RS232/RS485转换器)，在要求传输速率快的时候，则采用TCP/IP协议，使用以太网传输。
这三种协议都可以使用双绞线，只是在RS485或RS232传输时，基本上在门禁控制器的产品手册中都要求采用屏蔽线。
你们要的门禁控制系统接线教程来了,还有比这更详细的吗？
你们要的门禁控制系统接线教程来了，还有比这更详细的吗？门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。
、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
、锁具：是整个系统中的执行部件。
目前有三大类：电控锁、磁力锁、电插锁。
根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。
作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽电源的重要性。
门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。
管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。
支持多达6个输出和10个输入。
型号有单门、双门、4门等。
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和1 0个输入。
是一个可以4门等。
通过以太网进行远程管理的门禁系统。
型号有单门、双门、读卡器做为读卡输入设备，通讯协议是WG26/34等。
分别是ReaderA和ReaderB ReaderC. ReaderD o单门对应AB ,分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器,CD代表门2的进出读卡器。
(完整word版)门禁系统布线规范
智能门禁施工规范智能门禁系统广泛应用于各种机要部门，如银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂等。
系统由控制机、读卡器、电锁、出门按钮、通讯转换器、管理软件、发卡机、感应卡等组成。
伴随着安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，特制定以下规范。
一、工程施工主要材料、工具要求1、控制机、读卡器、电锁等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。
2 、工程施工布线标准、线材规格型号、应符合门禁工程设计要求及标准门禁系统的有关规定。
3 、携带好齐全的相关单据，及资料。
二、工程施工布线技术要求门禁系统布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。
线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；并且所有走线都必须套管，PVC 管和镀锌管都可以，避免其他工种线路敷设引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线时一定要对线缆做好标记，方便以后的安装、调试和维护。
1、电源线控制机需要220V 电源，采用三芯屏蔽线（RVVP3*1.5），一般接到专线UPS 专线供电，在某些情况下AC220V 电源也可就近接取，但应符合相关规范，要确保系统中AC220V 插座中的地线真实接地。
2、读卡器线（读卡器—控制器）建议用六芯屏蔽线（RVVP6*0.5，其中2芯备用，如果不需要读卡器灯反馈合法卡可不接LED线；如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer线），数据线Data1、Data0、12V+、12v-等。
最长不可以超过30米。
屏蔽线接控制器的GND。
读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。
如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。
读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。
门禁布线规范和注意事项
工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电（如图一）。
伏电（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
且勿将＋24V间接引入控制器，否则会引起烧毁。
5、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。
门禁布线规范和注意事项
门禁布线规范和注意事项Revised at 2 pm on December 25, 2020.工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V 供电的，请单独为其配备线性电源，并和控制器进行共地。
门禁系统安装施工布线过程中,哪些方面需要注意
门禁系统安装施工布线过程中，哪些方面需要注意
1、门禁系统是现代化安全管理系统，频繁的出现在我们的生活
和工作当中，使用起来智能而快捷，但在安装门禁过程中却需要多方位考虑多方面注意，尤其是在施工布线过程，哪些方面需要我们特别注意呢？1、所有走线都必须套管， PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
强烈建议：本系统的所有走线必须同220V强
电线分开套管；
2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请
务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地；
3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，
再进行相应的焊接工作；
4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致
控制器损毁；
5、不建议您擅自对接其他附加设备，所有非常规的操作。
6、用电方面，不要将控制器和其他大电流设备接在同一供电插
座上；
7、读卡器、按钮的安装高度距地面1.4米，可以根据客户的使
用习惯，适当增加或者降低；
8、控制器建议安装在门内侧的天花板上或弱电井等便于维护的
地点；
9、接线端子注意规范接线，不要裸露金属部分过长，以免引起
短路和通讯故障；
10、线与线的连接，最好使用电烙铁焊接，拧接方式容易造成接
触不良。
门禁设备现场安装施工注意事项
门禁设备现场安装施工注意事项一、控制箱安装1、控制箱安装牢固，固定支点不得少于4个；2、控制箱进线时采用上下侧进线（区分A、B侧）；AC220V单独走管从右侧中部进线，AC220V接地线与控制箱外壳相连；3、强弱电分开布管，两者距离≥300mm；4、不要将控制器及其连接线缆安装在高压、高频设备附近，如：配电柜、电动机、变频器、电力变压器等；二、线缆要求1、门磁、出门按钮线缆规格（两芯，长度不超过300米，线径≥1.0mm）2、门锁、玻破按钮线缆规格（两芯，长度不超过150米、线径≥1.0mm）3、读卡器线缆规格(八芯，长度75米内线径≥0. 75mm；长度120米内线径≥0.75mm）注意：线缆敷设时两端必须做好标记，敷设完毕后必须检测线路是否存在短路、断路等情况，进出线槽、底盒要有防割破处理，避免急弯、缠绕、打结、紧拉硬拽现象，要有适当松弛度。
三、对门要求开合灵活。
在安装锁具、辅件的位置，铁门门扇、门框铁皮厚度不低于1.2mm,适宜开镙丝丝牙。
太薄的要考虑该部分加厚；木门的门扇、门框不能是空心的，最低要求安装器件的位置必须是实心的。
避免无法紧固锁具、辅件或日后容易松脱。
四、门锁安装门禁系统中较为常用的锁具有阳极锁（即插销锁）、阴极锁（电锁口）、磁力锁三种，在电锁侧必须安装保护二极管（IN4001~4007），二极管阳极接电锁负极。
每个电锁输出干结点（最大电流2A，电压30VDC）最多连接两把电锁，电流大于2A电压大于30VDC 时必须做继电器扩展或使用控制器多余输出点。
1、阳极锁—工作电压常见为12VDC ,电流为分持续电流与峰值电流。
峰值电流只在锁动作时出现。
正常持续电流在400mA-500mA之间，峰值电流在800 mA -1000 mA之间,带有门状态及锁舌状态反开关。
适合隐藏安装,一般安装于需内外双向开门的玻璃门、木门、小铁门。
如门框无暗埋锁的孔位（如无框玻璃门），则需增加锁配件（如大门夹、小门夹）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程施工规范一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线，这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485 +分别对应连接485转换器GND TD（A） TD（B）,通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在+ 12V端子上，有利于充分发挥读卡器性能，如果读卡器是+ 24V供电的，请单独为其配备线性电源，并和控制器进行共地。
且勿将+ 24V间接引入控制器，否则会引起烧毁。
5、本控制器可以直接外挂UP不间断电源，保证停电后系统仍然可以继续工作。
系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。
6、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。
继电器的工作电流为最大7A,如果控制更大电流设备请安装更大功率的继电器,最好从总控电源箱制有单独控制的开关。
7、请在安装遥控器或者其他附加增值设备时，注意不要将其他电信号引入控制器，建议您在一切非常规安装和改进前与我们的工程师取得联系。
三、安装事项1、读卡器、按钮安装读卡器、按钮安装高度为正常水电安装标准（1.45米）,所有外部设备引入制器的线头不能拔得太长，以免外露造成短路现象。
2、电插锁安装玻璃门有包边框的门电插锁安装在门框的最中心，针对没有边框的玻璃门以中心线向内面偏25mm也就是锁的中心线。
然后再在玻璃门上安装一个匹配玻璃门附件3、控制器安装控制器安装时做到便于维护且安全。
门禁施工常见错误现象一一用网络线布电锁锁到控制器的线！门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！由于电锁工作电流比较大（相对于门禁系统的其他设备例如控制器读卡器），电锁离控制器有一定的距离，线上的压降会比较大。
如果压降太大，会使得电锁有时带得动，有时带不动。
磁力锁有时吸力不够。
表现为门开关不正常。
甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。
有些工程人员图一时布线方便，或者采购方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会经常出现问题了。
从电锁到控制器的线，如果线长小于50米，要求使用截面积1.0平方毫米的两芯电源线，无需屏蔽，如果超过50米请布加倍布多一条两芯电源线，并联供电。
如果线长大于100米，建议将控制器挪近门电锁的位置，以缩短布线距离。
网线的截面积是0.2平方毫米的，比我们规范的线材小5倍，所以是绝对不行的，即使控制器到电锁的距离很近。
电锁门磁信号线，可以采用网线。
有些人，将网线的四股合一股，给电锁供电，虽然理论上也接近规范，但不建议您这样做。
这样做会使得接线端子不稳等带来其他隐患。
门禁施工常见错误现象二—电源负荷过大负载！主要表现为带的电锁过多！门禁系统的电力配置建议本公司提供的标准配置电源是12V，2A的开关电源。
他可以满足（布线规范的，线截面积够粗前提下）最多二个门（单开门磁力锁最多2把或者电插锁3把）电力供应。
一把双开门磁力锁折算是两把单开门磁力锁的功率。
如果系统超过这个配置，例如：3把电插锁或者4把磁力锁就需要增加一台电源和原来的电源分配供电。
建议读卡器和控制器两把磁力锁由原来电源供电，剩下的四把磁力锁由新增加的电源供电到相应的COM端。
备注：如果有些电锁功率偏大，电源对其负荷能力会更弱一些。
注意：如果用户是铁门的电控锁，每把锁需要3A的电源。
如果电力不够，不一定在调试的时候就会表现出来，除非很不够。
表现为有时门锁得上，有时锁不上，甚至会和控制器抢电流，使得控制器重启甚至死机。
门禁施工常见错误现象三_485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。
如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。
485传输是差模传输模式，只有485+和485-互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。
也些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。
市面上有一种没有带电源的小巧的转换器，价格便宜。
但抗干扰性能不好，一般用于单机的室内短距离的通讯，例如考勤机。
不适合门禁系统。
虽然其号称可以带32台设备，传输距离达1000米，其实在实际应用中经常远远达不到指标。
所以建议您不要采用这种无源的转换器。
除非在室内，通讯距离小于100米，负载数小于2台，从成本角度上可以考虑一下采用。
否则，强烈建议您采用有源的485转换器，价格也不贵，稳定得多。
负载控制器的数量也很多。
抗干扰，防雷击，防浪涌效果也很好。
485布线禁止星型连接，即不可从转换器分别拉线到各个控制器，然后在转换器上并联。
这种连接使得通讯质量很差。
一定要从转换器出来，先到一台控制器，然后再连到下一台控制，一台一台连下去，象串蚂蚱一样串下去才行。
不规范的485布线，即使以后用屏蔽接地终端电阻来改善都是无济于事的。
浅谈门禁系统的485总线结构的布线规范及调试方法第一章澄清几个概念：概念一：485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常•所以通常485总线实际的稳定的通讯距离远远达不到1200米.负载485 设备多,线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护，波特率的加高等等因素都会降低通讯距离.概念二:485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长，波特率越高，线径越细,线材质量越差，转换器品质越差，转换器电能供应不足（无源转换器）,防雷保护越强这些都会大大降低真实负载数量.概念三:485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是：485总线是一种用于设备联网的经济型的传统的工业总线方式.通讯质量是需要根据施工经验进行测试和调试的.485总线虽然简单，但必须严格安装施工规范进行布第二章严格几个施工规范：485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线，多股是为了备用，屏蔽是为了出现特殊情况时调试，双绞是因为485 通讯采用差模通讯原理，双绞的抗干扰性最好.不采用双绞线，是极端错误的.485总线一定要是手牵手式的总线结构，坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地，而且接地良好.有很多地方表面上有三角插座，其实根本没有接地，要小心•接地良好时，可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量•保护485总线设备和相关芯片不受伤害•避免和强电走在一起，以免强电对其干扰.第三章几种常见的通讯故障：通讯不上,无反应.可以上传数据，但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时，通讯指示灯也不停地闪烁.有时能通讯上，有时通讯不上•有的指令可以通，有的指令不可以通•第四章推荐几个调试方法：首先要确保设备接线正确，且严格合乎规范•共地法：用1条线或者屏蔽线将所有485设备的GND6连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量.中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障•更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量•笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备，替换客户电脑，来进行通讯,如果可以，则表明客户的电脑的串口有可能被损害或者受伤第五章提出几个建议和忠告：建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作，并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测，所以和其门禁设备具备较好的兼容性•千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工，杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案•如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.。
