瑞虎3保险盒图解
A3保险盒中各保险丝位置图
QCGUH-J8FF6-33WGA-UBY62奇瑞A3保险盒各保险丝定义在方向盘下面左手边的面板，两个螺丝拆下来就可以看到保险丝盒了借用我贴里的图片.B区拆下就可以看到保险丝盒.好拆.保险丝盒的外观在35石辺弟四个险处*橙色线^^^^右［第I试好了的，没有问保险编号,注意与实际保险盒放的位置是反的.最右边预留的两个保险丝，里面是没有接线的.可以拿来替换烧坏的保险丝.其它预留的保险丝里面是有电的，用来接电器心丿rIP FUSES { 20A IP FUSE?OK J JP FUSES（忌）JPFUSE9J ------ L （ ⑹） /P FUSEWtw iiP FUSE 19 lfL_FUS£2010A 1IP HjSill 20A^1TP FUS£12 3 jfP FUSE13 WA） IP FUSE 14 15A ] 巴上1远场7.5 Aj20AJFUS£2 WA ） iP FUSE3WA IP FUSE 4…心J1OA \功能说明••你试着把6号保险丝拨下来换成预留的保险，应该可以了 .估计绿色 汽车之底 CUffiSuiDHDME. COM.CN/p FUS£ 7615AJ（JPFUSE1単.保险线编号功06 IP FUSE!20AIPFUSEH2QA 制动开关IP FUSE?10AK BCM ＞音响主机「接 车紅血址簞丿汉篩型 灯和天窗开关IPFUSE1215A晋响主机主接口.车找免 捷单元IPFUSE3 10A 前仓探险约和继电器盒IPFUSE13 10AIP FUSE 耳 10A :灯Jt 齐关IP FUSE 14 15A 预留IP FUSES 10A fiWIP FUSE 15 7.SA 诊断口、电f 防盗器IP FUSES 20A 点粥越IP FUSE 16 ISA 制动开关、偏角;传感器、 转向轴惟传黑器IPFU5E7 10A 前仓保险堆和继迫髀盒、 座椅加热开关IPFUSE177JAIP FUSES 10A 雨量传處器“岳視镜谓节 开关IP FUSE 18 10AftBCM.组合仪表=辅助 仪表IP FUSE? ISA 诊断口、电子防盗器 IPRJSE19 1QA 空调面板■高低压开关 IPFUSE1010A组令仪表、捕助仪表*空 调血板、钥匙接烛开关线 舖IPFUSE2010A j安全气菱控制幽 「车之凉 CLH6. klHOHDME.换绿色的,比较保险一点。
【【易马当先】瑞虎3自中白,自行 “无损”安装导航(倒车影像)】瑞虎3社区论坛
【【易马当先】瑞虎3自中白，自行“无损”安装导航（倒车影像）】瑞虎3社区论坛恭喜此帖荣登首页做为一个刚奔过三的人，原本没有买车的计划，可是随着3月俺家米豆宝贝的诞生，突然间觉得需要一个真正属于自己的代步工具了，于是开始不停的网上，车市、车展种种场所乱跑，各种看车，期初想着随便买个小车完事，看了中华H330，老工业基地出来的车子应该不差，好歹是宝马邻居，但是看到论坛上一些有关330天窗漏水，部分机器有漏油问题，忍痛割爱了；下一个目标宝骏630，随着爸爸去哪儿，越发觉得这个合资中的自主车不错了，五菱之光的火爆让个人感觉这车应该不错，但是变速箱漏油又让人郁闷；就在准备看长安CS35时，在网上看到瑞虎3的消息，依然放弃板车35，果断的奔奇瑞4s店去了，结果说没有现车，得等半个月，于是端午节下订单定了车，一直到7月17，原价提车（世界杯优惠了一千）。
白色，CVT 中配，可以说是最实惠的选择，比低配多了天窗、真皮座椅等等，不是三四千能搞定的，和高配相比，少了导航，加热座椅等等，算一算，还是中配划算。
以上是个人简单的买车经历，就啰嗦这些，下面转入正题，车来了，中国这道路，没导航可不行，4S太坑，一个导航要2000大洋，还是CE系统，果断放弃4S装导航，自己淘一个，网上找了一圈，找了一个X曼定制瑞虎3专用安卓系统导航，要的就是这个，哈哈，赶紧下订单，百十号人一起团，配置没得说，可以看我图中截图，等了有半个月导航到手了，果断自己动手安装，车是自己的为啥让别人折腾，来吧和我一起折腾吧，怎么折腾？不用200，只需要你准备好以下工具：塑料撬棒、电工绝缘胶布、网线一小节、电源线一米（手机充电器那种细的）、10mm套筒、十字刀、“勒死狗”等等就可以。
下面开始开工喽1、顺丰快递送来的车Pad，纽曼为瑞虎3专门定制，包装的很仔细，同时附赠了倒车摄像头(和原车预留口大小很匹配，貌似现在是个配件都喜欢协商4S专用啊，太那啥了)，下面六个拼合图就是到手后拆封图，感觉包装很不错吧，好歹一千好几大洋的东东啊。
奇瑞A3维修手册(标准型线路图部分)
PDF 文件使用 "pdfFactory Pro" 试用版本创建 M11维修手册（1.6标准型电路图部分）编制：审核：日期PDF 文件使用 "pdfFactory Pro" 试用版本创建目录第一章读图说明一、主要线束插接件定义 (4)二、车身搭铁点定义1、搭铁点定义 (8)2、各搭铁点及主要模块分布 (18)三、电路中主要符号说明 (19)四、电路图辅助说明1、电源及搭铁线说明 (19)2、线路颜色和线路标注 (20)五、保险丝定义1、保险丝和继电器编号 (20)2、前BCM的保险说明 (20)3、正极保险丝盒和连接 (21)六、前仓保险丝和继电器盒内部电路图 (22)七、前舱电器盒布局 (23)八、仪表电器盒原理 (24)第二章原理图一、充电启动系统 (25)二、发动机电喷系统 (26)三、照明系统、转向灯、制动灯 (27)四、前BCM电源和音响系统 (28)五、门窗系统、后BCM电源、喇叭 (29)六、雨刮系统、后风挡除霜、电动后视镜 (30)七、空调系统、点烟器、后备电源 (31)八、ABS+EBD系统 (32)九、气囊、安全带预张紧器 (33)十、组合仪表、辅助仪表 (34)十一、数据通讯系统 (36)第三章线束图一﹑M11-3724030DA仪表线束总成 (37)二、M11-3724030BA仪表线束总成插件针脚说明 (38)三﹑M11-3724050DA室内地板线束总成 (51)四﹑M11-3724050DA室内地板线束总成插件针脚说明 (53)五﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA） (62)六﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA）插件针脚说明 (64)七﹑前舱线束（M11-3724010DA） (67)八、前舱线束（M11-3724010DA）插件针脚说明 (68)九、空调线束（HA VC总成自带线束）线束图 (73)十、空调线束插件针脚说明 (74)十一、四门线束1、左前门线束（M11—3724070）线束图和插件针脚说明 (77)2、右前门线束（M11—3724080）线束图和插件针脚说明 (80)2PDF 文件使用 "pdfFactory Pro" 试用版本创建3、左后门线束（M11—3724510）线束图和插件针脚说明 (82)4、右后门线束（M11—3724520）线束图和插件针脚说明 (83)十二、顶蓬线束（M11—3724370DA）线束图和插件针脚说明 (84)十三、行李箱线束（M11-37240120）线束图插件针脚说明 (85)十四、启动机正极线束、电瓶负极、线束搭铁线束 (85)3PDF 文件使用 "pdfFactory Pro" 试用版本创建4第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。
奇瑞瑞虎3行车记录仪取电改装(阅读灯顶棚专用降压板取电)教程
奇瑞瑞虎3行车记录仪取电改装（阅读灯顶棚专用降压板取电）教程注：以2015年4月产的2014款瑞虎为例，不保证其它年代和版本的瑞虎3均能按此方法完美安装。
一、改装只需要一块专用的降压板和行车记录仪的电源改装线（注连接线材一端是2PIN排插的插头，另一端根据行车记录仪的电源输入端插头定），瑞虎3专用降压板的链接：h t t p s://i t e m.t a o b a o.c o m/i t e m.h t m?s p m=686.1000925.0.0.A3Y t r5&i d=521751 558733二、拆下瑞虎3的顶棚阅读灯总成（拆卸方法这里不提，请在各论坛百度一下），拧下两颗镙丝，然后将降压板按下图黄色箭咀所指镙比一固定在阅读灯总成上，注意下图蓝色圈中5V指示灯的摆放位置，摆放不好会影响在指示灯的效果三、装好降压板的阅读灯总成内部效果：四、插上12V输入线插头（下图中3PIN插头线，是瑞虎3预留在阅读灯顶棚的插头，此插头的12V是随点火上电，适合行车记录仪等设备供电），插上行车记录仪5V输出线插头（下图右边两PIN插头）。
五、按上述固定好后，输出线的另一端插头插到行车记录仪的电源输出端，就可以插入车锁匙扭到ON位置（直接点火），此时降压板输出5V，行车记录仪上电工作，表明安装正确。
六、检查一下阅读灯外面蜂巢眼位置，看5V指示灯是否摆放O K，L E D灯如果摆放得好在晚上上电，蜂巢眼透出的红光不刺眼只看到红晕很漂亮的哦。
七、上述步骤做完，可以将阅读灯总成装回车顶顶棚了，记住，下图中的插头是阅读灯的插头，记得插回原来的位置。
八、固定好阅读灯总成外面的3颗镙丝，OK，安装成功！这样不用怀疑你肯定对行车记录仪的取电感到放心和有成就感！文档制作：2015-09-04******（完）******。
奇瑞A3全车线束

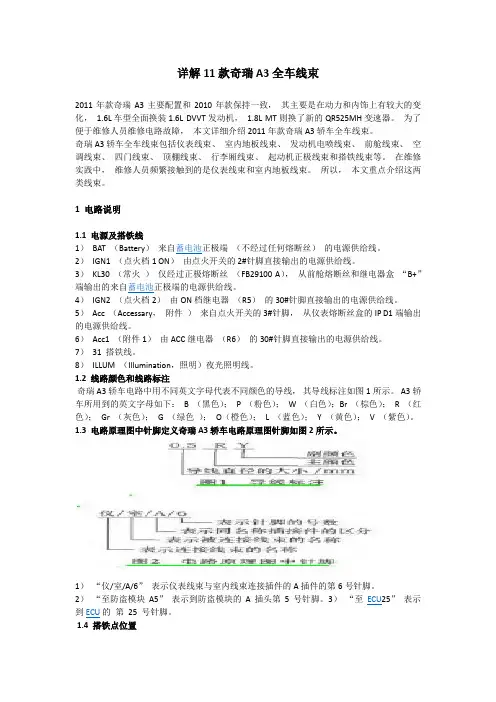

详解11款奇瑞A3全车线束2011年款奇瑞A3主要配置和2010年款保持一致，其主要是在动力和内饰上有较大的变化，1.6L车型全面换装1.6L DVVT发动机，1.8L MT则换了新的QR525MH变速器。
为了便于维修人员维修电路故障，本文详细介绍2011年款奇瑞A3轿车全车线束。
奇瑞A3轿车全车线束包括仪表线束、室内地板线束、发动机电喷线束、前舱线束、空调线束、四门线束、顶棚线束、行李厢线束、起动机正极线束和搭铁线束等。
在维修实践中，维修人员频繁接触到的是仪表线束和室内地板线束。
所以，本文重点介绍这两类线束。
1 电路说明1.1 电源及搭铁线1）BAT （Battery）来自蓄电池正极端（不经过任何熔断丝）的电源供给线。
2）IGN1 （点火档1 ON）由点火开关的2#针脚直接输出的电源供给线。
3）KL30 （常火）仅经过正极熔断丝（FB29100 A），从前舱熔断丝和继电器盒“B+”端输出的来自蓄电池正极端的电源供给线。
4）IGN2 （点火档2）由ON档继电器（R5）的30#针脚直接输出的电源供给线。
5）Acc （Accessary，附件）来自点火开关的3#针脚，从仪表熔断丝盒的IP D1端输出的电源供给线。
6）Acc1 （附件1）由ACC继电器（R6）的30#针脚直接输出的电源供给线。
7）31 搭铁线。
8）ILLUM （Illumination，照明）夜光照明线。
1.2 线路颜色和线路标注奇瑞A3轿车电路中用不同英文字母代表不同颜色的导线，其导线标注如图1所示。
A3轿车所用到的英文字母如下：B （黑色）；P （粉色）；W （白色）；Br （棕色）；R （红色）；Gr （灰色）；G （绿色）；O（橙色）；L （蓝色）；Y （黄色）；V （紫色）。
1.3 电路原理图中针脚定义奇瑞A3轿车电路原理图针脚如图2所示。
1）“仪/室/A/6”表示仪表线束与室内线束连接插件的A插件的第6号针脚。
2）“至防盗模块A5”表示到防盗模块的A插头第5号针脚。
奇瑞瑞虎 维修手册
53 6扬声器
2.0DVVT+CVT 舒适型
说明： 选装
必装
3
未经本公司书面允许，不得翻译、复制或摘录。本公司明确保留按照法律规定有关版权的一切权利。
配置表 豪华型
奇瑞瑞虎5车型电路图
总目录 第一章 读图说明...................................................................5 第二章 线束图....................................................................28 第三章 原理图....................................................................69
40 双区自动空调
41 行李箱灯
42 前后阅读灯
43 12V电源插座
44 点烟器
45 行车电脑显示屏
46 智能一键启动系统
47 智能无钥匙进入系统 48 7寸触摸式液晶显示屏
49 无碟导航，蓝牙免提功能
50 可视倒车影像系统
51 Telematics
52 USB+AUX-IN+Ipod接口+SD卡插口
17 DTC发动机拖滞扭矩控制系统
18 EPS电动助力转向
19 前排双安全气囊
20 侧安全气囊
21 主驾驶安全带未系报警功能
22 副驾驶安全带未系报警功能
23 前排预紧限力安全带 24 小灯未关报警提醒
25 手刹未解除报警提醒
26 倒车辅助雷达探头
27 发动机电子防盗
28 车门未关提醒 29 后风窗玻璃电加热
序号
瑞虎T11整车线束平面走线图示
接 地 发 电 机
AB S 泵
后氧传 感 器 高位制 动 灯 后顶灯 接 地 闭 锁 器 门执行 开 关 备 用 电 源 接 地 后 雨 刮
·¢动机
喇 叭 喇 叭 风 扇
空调开关 前顶灯 接 地 接 地 仪 表 组 合 开 关
手制动 与减速 传感器
油 箱
右坐椅加 热
牌照灯
起 动
油 箱
接 地
+
_ 瓶
接 地 接 地
仪表板保 险丝盒
RPA
轮速传感器
转向灯
接 地 轮速传 感 器 后视镜电 动 后视镜开 关 门主开 关 玻璃升降 器 扬声器 门 锁 门开关 玻璃升 降 器 玻璃升 降器开 关 扬声器 门 锁 门开关
板线束 束 瓶 线 地 线
司 机 司机门 后 门
棚 线 箱 安全气 囊？？？
T11电气线束平面布置图
2005年 7月 20日
门 锁 扬声器 玻璃升 降 器 玻璃升 降器开 关 后视镜电 动 门开关 门 锁 扬声器 玻璃升降器 玻璃升降器开 关 门开关 轮速传 感 器
洗涤电 机
接 地 轮速传 感 器 转向灯 中 央 电 气 盒
ISU 发动机 ECU 雨 刷 鼓 风 机 收 音 机 接 地 接 地 接 地 左坐椅加 热 接 地
(仅供参考)2014款瑞虎3防盗系统诊断菜单功能简介01
2014款瑞虎3（T11FL2）防盗系统诊断菜单功能简介一、诊断工具：X‐431（不同诊断仪诊断菜单可能有区别，仅供参考）二、诊断条件：蓄电池电压大于9V，车辆诊断系统运行正常三、防盗系统诊断菜单3.1、发动机防盗系统诊断菜单进入将X-431连接到诊断口，点火开关置于ON档，打开诊断仪电源，点击“汽车诊断”选择“奇瑞汽车”选择最高版本“V57.02”选择“瑞虎3/瑞虎Facelift”选择“防盗系统”，进入防盗系统诊断功能界面，图示如下：点击防盗系统（截取瑞虎3/瑞虎Facelift部分诊断系统菜单）进入防盗系统功能菜单界面3.2、防盗系统诊断功能菜单说明3.2.1、读故障码功能：读取防盗系统故障代码、故障描述及可能的解决方案，为诊断系统故障提供依据。
点击读故障码进入读故障码功能操作界面,下图所示为防盗系统有故障时读取的故障代码3.2.2、清除故障码功能：清除防盗系统当前及历史故障码点击清除故障码，进入清除故障码操作界面注意：执行清除故障码前必须发动机熄火，点火开关置于ON档3.2.3、读版本信息功能：读取防盗系统车辆识别码（VIN）、生产日期、硬件号及软件号。
点击读版本信息进入读版本信息界面3.2.4、读系统状态功能：读取防盗系统当前各项数据流状态。
点击读系统状态，进入读数据流界面， 防盗系统匹配成功后数据流,图示如下：防盗系统有故障数据流（转发器未匹配），图示如下：3.2.5、输入代码功能：发动机防盗匹配时需要输入和设置安全代码 注意：（1）安全代码需要向奇瑞售后服务部技术支援科申请。
（2）安全代码连续输错7次，防盗器将被锁死报废。
（3）若防盗器为新的防盗器，则需要设置安全代码，安全代码一旦被设置，不允许更改。
（4）安全代码（PIN 码）：由数字和大写字母组成的四位代码 点击输入代码，进入该功能界面，图示如下：1） 输入安全代码点击输入安全代码，进入该功能操作界面，输入四位由数字和大写字母组成的PIN 码 注意：更换转发器和ECU ，只需要执行输入安全代码操作然后执行防盗器匹配。
瑞虎T11+1_9D维修手册(电路图和部分电器)
T11+1.9D维修手册（舒适型电路图、电器部分）编制：肖金山吴要标李天翔日期：2011-3-23版本：1.1目录第一章读图说明 (3)一、电路图例解 (3)二、主要线束插接件定义 (5)三、搭铁点定义 (16)四、各搭铁点及主要模块分布 (25)五、电路中主要符号说明 (26)六、保险丝定义 (26)1、保险丝和继电器编号 (26)2、ISU的保险说明 (26)3、ISU端子位置图 (27)4、正极保险丝盒和连接 (27)七、前仓保险丝和继电器盒内部电路图 (28)八、前舱电器盒布局和背面端子图 (29)九、仪表电器盒原理 (30)十、仪表电器盒布局和背面端子图 (31)第二章线束图 (33)1、发动机线束总成图 (33)2、仪表线束总成图 (34)3、前舱线束总成图 (35)4、室内地板线束总成图 (36)5、左后门线束总成图 (37)6、右后门线束总成图 (37)7、左前门线束总成图 (38)8、右前门线束总成图 (38)9、后背门线束总成图 (39)10、ISU转接线束图 (39)11、室内顶棚线束总成图 (40)12、真空电磁阀线束总成图 (40)13、电瓶正极线束总成图 (41)14、电瓶负极线束总成图 (41)第三章原理图 (42)第四章车身电器 (60)1、ISU：T11-3600030BE(08款) (60)1.1、功能描述 (60)1.2、新增功能描述 (61)1.3、PIN脚定义 (62)1.4、诊断菜单 (63)2、门接触开关说明 (66)3、仪表 (67)3.1、多功能显示仪 (67)3.2、黑屏仪表 (71)3.3、诊断菜单 (72)3.4、PIN脚定义 (74)3.5、00版本的仪表 (75)4、倒车雷达 (78)4.1、系统配置（基本型） (78)4.2、基本要求 (78)4.3、结构 (78)4.4、垂直探测范围分析 (79)4.5、探头布置示意图 (79)4.6、功能要求 (79)第一章读图说明一、电路图例解K-LINE K-LINE 51：电源及搭铁线说明(参照前舱电器盒与仪表保险丝盒电路图)30b：来自蓄电池正极保险丝盒7号80A的保险---à前舱电器盒D螺栓---à30b30a：来自蓄电池正极保险丝盒6号40A的保险---à前舱电器盒E螺栓---à30a30：来自蓄电池正极保险丝盒3号80A的保险---à前舱电器盒仪表保险丝盒C端子（仪保C）---à30aIG1：由点火开关的2号端子---à仪表保险丝盒仪表保险丝盒E1端子（仪保E1）---à IG1 IG2a ：由点火开关的6号端子---à仪表保险丝盒E2端子（仪保E2）---à IG2a IG2b ：由点火开关的6号端子---à舱/仪A13---à前舱保险丝盒I 端子---à IG2b Acc ：来自点火开关的3号端子---à仪保E4端子---àACC 58b: 仪表板照明调节开关4号--à夜光照明线.31：用车身或动力总成搭铁，此线在实际线束中并不存在2：在电路图上，这个区域内的电路在前舱保险丝盒内部，保险丝与继电器都在前舱保险丝盒上。
解读汽车上的保险丝(汽车之家)讲解
小问题能惹大麻烦！解读汽车上的保险丝[汽车之家用车指南] 一切还是要从一次修车说起：前不久我们哈弗公车的安全气囊报警灯亮了，为了安全起见我们去4S店检修，检修结果说是主驾驶安全气囊模块坏了需要整体更换，更换费用2000块，由于没有货需要等，因此我们就没修。
过了一段时间我们给车再次送4S店保养的时候再让4S店的维修师傅给检测气囊灯的问题，这次结果有了180°的大转弯，维修师傅说不用换模块了，问题出在了负责安全气囊的保险丝“烧坏了”，花2元钱更换了新的保险丝问题就解决了。
一个2元钱的小小保险丝险些让我们多花2000多块钱的维修费，它究竟是何方神圣？它的作用到底是什么？我们今天就一起来看看。
初识汽车保险丝保险丝只是它的俗称，真正官方的名字叫做熔断器（以下为容易理解统一称为保险丝），保险丝的最基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。
保险丝有两个重要的工作参数，一个是额定电流；一个是额定电压，使用的时候要根据电路的电流和电压来选择相对应的保险丝。
在结构上，一般车用保险丝采用的插片式的设计，保险丝拥有工程塑料外壳，包裹着锌或铜制成的熔体结构，金属熔体和插脚连接。
汽车插片式保险丝的规格一般为2A至40A，其安培数值会在保险丝的顶端标注。
如果保险丝烧坏了让安培数值无法辨认的话，我们还可以通过它的颜色来判断，国际标准上：2A灰色、3A紫色、4A粉色、5A桔黄、7.5A咖啡色、10A 红色、15A蓝色、20A黄色、25A无色透明、30A绿色、40A深桔色。
汽车保险丝在汽车的哪里藏着？由于汽车上的零部件和电子设备很多，而且每个设备都会装有保险丝，因此为了便于日后的维修，每辆车在设计之初，设计师便把汽车保险丝都集中设计在一个地方，而这个地方被称为保险盒。
一般一辆车拥有两个保险盒，一个位于发动机舱内，负责汽车外部用电器的保险丝，如发动机控制单元、喇叭、玻璃清洗器、ABS、大灯等；另一个在驾驶员左侧附近，管理着车内的用电器，例如车窗升降器、安全气囊、电动座椅、点烟器等。
X50A 发动机舱盖下保险丝盒仰视图
1139 点火电压
- 未使用
- 未使用
17 0.35 D-GN/PU （深绿色/紫色） 5199 运行/起动继电器线圈控制
18
-
- 未使用
19
0.35 BN/WH （棕色/白色）
1317 雾灯继电器控制
20
-
- 未使用
21
0.75 BU/BN （蓝色/ 棕色）
7573 电动可变排量电源
22
0.35 GY （灰色）
23
-
- 未使用
24
-
- 未使用
25
-
- 未使用
26
-
- 未使用
27
0.75 RD/BN （红色/棕色）
440 蓄电池正极电压
28
-
- 未使用
29
-
- 未使用
30
-
- 未使用
31
-
- 未使用
32
0.5 GN （绿色）
380 空调制冷剂压力传感器信号
33
-
- 未使用
34
0.5 WH/GY （白色/灰色）
2282 前照灯洗涤器继电器控制
47
-
- 未使用
48
-
- 未使用
49
-
- 未使用
50
-
- 未使用
51
-
- 未使用
52
-
- 未使用
53
-
54
-
55
-
56
0.75 PU/BK （紫色/黑色）
57
-
58
0.35 BN/VT（棕色/紫罗兰色）
59
0.35 GN/WH （绿色/白色）
瑞虎 保险丝继电器位置分布图PDF
ST
ECU
后前 雾雾 灯灯
30A(慢熔） 30A(慢熔）
起动机
备用
副风扇 继电器
拨 片 器
油泵 继电器
备用 继电器
备用 继电器
风扇 继电器
后雾灯 继电器
前雾灯 继电器
备用 继电器
主风扇 继电器
远光 继电器
近光 继电器
喇叭 继电器
小灯 继电器
6
空调 继电器
15A 右点烟器
鼓风机四档 继续器
备用继续器
15A 钥匙开关
15A
门灯、顶灯 等
5A 天窗开关
15A 喇叭
10A 内外循环
10A
防盗指示 空调继电器
10A 后视镜加热
5A 继电器线圈
10A 安全气囊
5A 音响控制
7.5A
后视镜调节 开关
15A 座椅加热
10A ECU控制
拨片器
瑞虎3 仪表板电器保险丝、继电器位置分布图
备用 1
25A
备用 2
20A
备用 3
15A
备用 4
10A
备用 5
10A
备用 6
10A
备用 7.5
15A
备用 继电器
40A（慢熔） AM2 F28
20A 玻璃升降 20A 天窗
15A 后雨刮 25A 前雨刮
5A 夜光调节 10A 氧传感器
备用 继电器
40A（慢熔） AM1 F29
10A ISU电源
10A 喷油嘴
5A A/C开关
15A
左点烟器、 ISU
10A 组合仪表
15A
音响
10A 全车诊断
10A 组合仪表
奇瑞T11瑞虎电路图--电器系统电气系统
电器系统电气系统一、电源、发动机起动及点火系统汽车电气的关键部分是电源系统、发动机起动系统及发动机点火系统。
这三大系统构成了汽车行使的必要条件,它们是汽车电气最早发展的三大系统。
(一)电源系统汽车电源系统由蓄电池和发电机及调节器组成。
汽车上用电设备所需要的电能是由蓄电池和发电机这两个电气部件供给的。
它们用来保证汽车在任何时候都能起动。
在汽车行驶期间要为用电设备提供足够的电能；在发动机停止运转时,要为车的用电设备提供电能；在发动机起动及发动机点火时也要提供所需的电能。
1.蓄电池l)作用：蓄电池也是靠内部的化学反应来储存电能和向外输出电能的电器部件。
在汽车上它是和发电机并联工作的。
·汽车在低速行驶时,发电机所输出的电能不能满足车上用电设备的需要,这时需由蓄电池和发电机共同供给电能。
·汽车虽然高速行驶,但由于车上同时使用的用电设备较多,所需电能的总和超过了发电机的发电能力,这时也需由蓄电池和发电机共同供给电能。
汽车电源系统的动态特性取决于：蓄电池和发电机的容量和工作温度；用电设备的负荷种类及大小；发动机的转速以及电机与发动机的速比选择。
2)规格：12V,63Ah。
3)特点：它在短时间内可输出几百安培(A)的大电流,以满足发动机起动时起动机所需要的大电流。
在低温条件下一般起动机的工作电流可达200-600A。
4)结构：蓄电池由容器、极板、隔板及电解液等组成。
容器内设有单格,单格内装入极板、隔板、电解液,从而构成一个单格蓄电池。
输出电压是2V。
汽车上用的蓄电池多数在容器中分6个单格,其输出电压是12V。
5)维护：·定期检查蓄电池液面高度,蓄电池电解液液压能浸没极板,缺液时,及时补充蒸馏水,液面高度应以高于极板10-15mm为宜。
·保持蓄电池外壳干燥、清洁,避免产生漏电现象。
·应该保持端子和接头接触良好,接头和端子保持清洁且夹紧,严禁敲击端头。
·保持蓄电池盖的透气孔清洁畅通。
瑞虎3保险盒图解
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целяönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
以前网上的是错的，这才是对的！群里来的图，我拿出来分享下，大家收藏备用吧！上图是前机舱内的，当然前机舱内的可以看盖板反面的说明，下图是驾驶舱内的保险丝图！
福迪雄狮发动机室保险盒说明
福迪雄狮发动机室保险盒说明保险盒，是指在汽车的发动机室内部放置一个保险盒或者保险箱盖，用于防止发动机进水或遭受雷击，以延长发动机及电路的使用寿命。
现在大多都采用这种安装方式。
保险盒一般安装在汽车的发动机室顶部及后部。
主要功能是防止发动机进水或遭受雷击；也可起到一定的防腐蚀作用。
当车辆进行长途行驶时，由于发动机温度高且环境湿度大，可能会出现发动机过热、发动机噪音、振动、加速无力等现象。
一般要求车辆行驶到2500公里左右应更换一次机油及防冻液。
车辆使用完毕后应及时关闭发动机盖盖上的气密性能保险箱盖以防止意外故障或泄漏而影响发动机正常工作。
1.气密性能保险盒是通过一定方式将气密性连接起来的，气密性的好坏直接影响着保险盒能否正常工作。
气密性能保险盒就是在汽车的发动机室内部装上一个气密性保险箱，用以保护发动机室的内部环境以及安全。
保险箱是用来保护发动机及其他设备安全运行的，因此，保险盒的气密性非常的重要。
当使用保险盒时必须保证气密性完好，否则可能会导致保险盒损坏甚至泄漏。
因此在使用时要对发动机室盖进行充气，如果充气不足将会导致保险盒损坏或泄漏。
气密性好才能保证保险盒在行驶过程中不会发生泄漏，避免对发动机造成损坏、减少维修成本等问题。
因此气密性是非常重要的一个指标。
由于汽车发动机室有两个气缸，其活塞行程较长：活塞在气缸内是靠压缩空气来推动的，所以活塞行程越长气缸内的压力就越大。
2.一般情况下，如果安装的是橡胶密封条，它会出现一些缝隙，如果不及时发现并处理的话，就会出现漏气或损坏的情况。
如果长时间不处理，它的密封性就会降低，最终导致发生漏气现象。
所以要定期检查并处理。
如果是新安装的橡胶密封条漏气的话，它里面有很多小气泡，只要把它们全部放气后就可以把小气泡排掉，但是如果不及时处理的话，它们会在里面不断地扩大，最后就会形成漏气现象。
一般来说，保险盒上都有个开口（这个开口一般不会向外开),这是专门用来检查泄漏问题的。
16年哈弗h6保险丝盒说明
16年哈弗h6保险丝盒说明16年哈弗H6保险丝盒说明在哈弗H6汽车的电气系统中，保险丝盒是一个非常重要的组成部分。
它起到了保护电路免受过载或短路等故障的作用。
本文将为大家介绍16年哈弗H6保险丝盒的相关信息。
一、保险丝盒的位置16年哈弗H6的保险丝盒位于驾驶员座位旁边的仪表板下方。
打开仪表板下方的盖板，可以看到一个黑色的保险丝盒。
二、保险丝盒的结构16年哈弗H6的保险丝盒由盖板、保险丝插座和保险丝组成。
盖板用于保护保险丝免受外界灰尘和湿气的侵入。
保险丝插座是安装保险丝的地方，每个插座上都标有相应的电器设备名称和电流值。
保险丝则起到了保护电路的作用，当电流过大时会熔断，切断电路，避免发生故障。
三、保险丝的类型和规格16年哈弗H6的保险丝分为不同的类型和规格，用于保护不同的电器设备。
常见的保险丝类型有玻璃管式保险丝和塑料片式保险丝。
根据电器设备的不同功率和电流需求，保险丝的规格也有所不同。
在更换保险丝时，需要选择与原保险丝相同规格的新保险丝，以确保电路的正常运行。
四、保险丝的更换方法当某个电器设备出现故障或者不工作时，可能是由于保险丝熔断引起的。
这时需要检查并更换相应的保险丝。
更换保险丝的方法如下：1. 打开保险丝盒的盖板，找到对应故障设备的保险丝插座。
2. 使用钳子或者专用的保险丝拔出工具，将熔断的保险丝从插座上拔出。
3. 将新的保险丝插入到相应的插座上，确保插紧。
4. 关闭保险丝盒的盖板，并测试设备是否正常工作。
需要注意的是，在更换保险丝时，一定要确保车辆处于停止状态，并拔下车钥匙，以避免电路短路或触电的危险。
五、保险丝的维护和注意事项为了保证保险丝的正常工作，需要定期检查和维护保险丝盒。
以下是一些注意事项：1. 定期检查保险丝盒，确保盖板密封良好，避免灰尘和湿气侵入。
2. 检查保险丝插座，确保插座没有松动或脱落。
3. 定期检查保险丝的状况，如发现熔断或者异常磨损，及时更换保险丝。
4. 注意保险丝的规格和电流值，不要随意更换不符合要求的保险丝。
