伺服驱动器维修
伺服驱动器维修手册
伺服驱动器维修手册一、设备概述本手册旨在提供伺服驱动器维修的基本信息和指导，涵盖了设备概述、维修程序、故障诊断、零件替换、维护与保养、安全操作、性能测试和技术支持等方面。
本手册将帮助维修人员了解伺服驱动器的结构、功能和工作原理，并提供针对不同问题的解决方案。
二、维修程序1.断电：在进行任何维修工作之前，必须先关闭伺服驱动器的电源，并确保主电源已断开。
2.外观检查：观察伺服驱动器是否有明显的损坏或异常情况，例如外壳损坏、电线脱落等。
3.故障诊断：根据故障现象，借助本手册的故障诊断部分进行诊断，确定可能的故障原因。
4.零件替换：根据需要，可以更换故障零件或部件。
请参考本手册的零件替换部分进行操作。
5.重新上电：完成维修后，重新给伺服驱动器上电，并测试其功能是否正常。
三、故障诊断以下是一些常见的伺服驱动器故障及诊断方法：1.电源故障：电源线脱落或断路可能导致电源故障。
检查电源线是否连接正常，测量电源电压是否在规定范围内。
2.显示异常：显示面板可能出现异常，如黑屏、花屏等。
检查显示面板连接是否牢固，是否需要更换显示面板。
3.报警故障：伺服驱动器可能发出报警信号，提示某些故障。
查阅报警代码或指示灯状态，根据本手册进行故障诊断。
4.运行异常：伺服驱动器在运行过程中可能出现异常声音或振动。
检查机械传动部分是否正常，例如轴承、链条等。
四、零件替换在零件替换过程中，需要注意以下几点：1.断电操作：在进行任何带电操作之前，必须先关闭伺服驱动器的电源，并确保主电源已断开。
2.选用合适的零件：确保所替换的零件与原设备相匹配，包括型号、规格和性能参数等。
3.操作规范：遵循本手册的指导进行操作，确保安全可靠。
4.安装质量：确保所替换的零件安装正确、牢固，以免造成意外损失。
五、维护与保养为了保持伺服驱动器的良好运转状态和延长其使用寿命，建议进行以下维护与保养措施：1.定期检查：定期检查伺服驱动器的外观、电源连接、电缆等部分，确保其状态良好。
伺服驱动器简易维修方法
伺服驱动器简易维修方法一、伺服驱动器无法正常启动1.检查电源：检查电源线是否接触良好，是否有电流输出。
如果没有电源输出，可以尝试更换电源或检修电源线路。
2.检查控制信号：检查控制信号线路是否连接正确，信号是否正常输入。
如果出现异常，可以检查控制器或相关传感器的工作状态，并进行相应的维修或更换。
3.检查输入电源电压：检查输入电源电压是否在伺服驱动器的额定范围内。
如果电压偏高或偏低，需要调整电源电压或更换电源。
4.检查保险丝和熔断器：检查伺服驱动器内部的保险丝和熔断器是否烧断，如有需要，更换相应的保险丝或熔断器。
二、伺服驱动器速度不稳定或无法控制1.检查反馈信号：检查反馈传感器的工作状态，确保其信号正常输出。
如果反馈信号异常，可以检查传感器本身或连接线路，并进行维修或更换。
2.检查电机：检查伺服驱动器驱动的电机是否损坏或老化，如有需要，可以更换电机。
3.检查控制器：检查控制器是否工作正常，如果控制器出现故障，可以尝试重新设置参数或更换控制器。
三、伺服驱动器过热保护1.检查散热器：检查伺服驱动器上的散热器是否堵塞或散热不良。
如果散热器堵塞，可以清理散热器上的灰尘或杂物；如果散热不良，可以增加散热器的散热面积或更换更高效的散热器。
2.检查工作环境：检查伺服驱动器的工作环境，确保通风良好，温度适宜。
如果工作环境温度过高，可以增加通风设备或进行空调降温。
四、其他常见故障及处理方法1.异常噪声：检查伺服驱动器安装是否牢固，接线是否正确，地线是否接好。
如果有故障部件，可以更换或维修。
2.无法保持位置：检查伺服驱动器的位置控制参数是否设置正确，如果参数设置不当，可以重新调整。
3.通信故障：检查通信线路是否连接正确，是否有干扰或断开。
如有干扰，可以检查线路是否靠近干扰源，如有断开，可以重新连接线路或更换通信线缆。
伺服驱动器的过流故障与过电压故障,伺服驱动器的常见故障维修
伺服驱动器的过流故障与过电压故障，伺服驱动器的常见故障维修目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。
功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。
整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。
随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。
驱动器调试过程过电压过电流是两个比较常见的故障，下面就这两个故障做些分析，更好的帮助调试人掌握故障的基理及产生的原因，能够较快的了解故障点排除故障，让设备能尽早投入运行。
1、过电压故障：这里所指的电压常指直流母线电压，图一是常见市场驱动器主回路电路，P和N之间的电压就是直流母线电压。
直流母线电压的读取，驱动器CPU无法读取很高的电压，所以必需得通过电路转化将高电压转化为CPU可以读取的低电压，常见的有变压器输出读取法和电阻降压读取法，见图二，图三。
从上述原理图分析，过电压产生第一种是种种原因造成的驱动器C和D之间电压高于额定电压，在过电压发生时，直流母线的储能电容将被充电，当电压升至760V（此值有些驱动器可调）左右时，驱动器过电压保护动作，第二种情况是检测电路出现故障，正常的电压值被检测电路读成过电压或读成欠电压。
直流母线电压过高主要有以下原因，第一种输入电压过高所致，第二种减速时减速时间过短，电机受外力影响（风机，牵绳机）或位能负载（电梯，起重机）下放，由于这些原因，使电机的实际转速高于驱动器的指令转带，这时电机的转差率为负，其产生的电磁转矩为阻碍旋转的制动转矩，电动机处于发电状态，负载的动能再生成为电能，再生能量经IGBT 的续流二极管动后给电容器充电，使直流母线电压上升，这就是再生过电压，应用调试中过压问题的解决，由于过电压产生的原因不同，因而采取的对策也不相同。

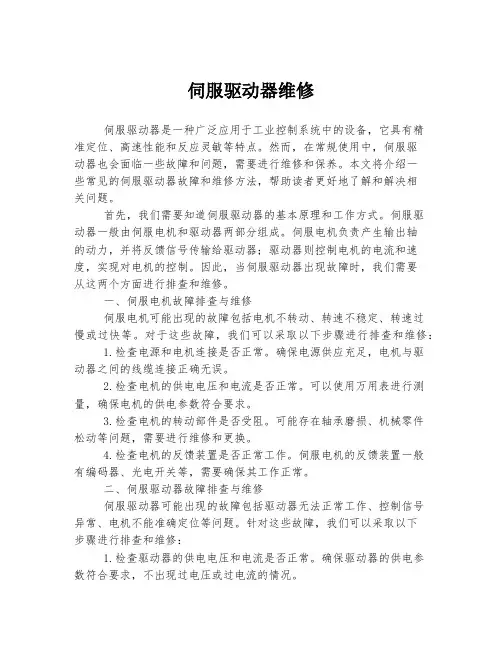

伺服驱动器维修
伺服驱动器维修伺服驱动器是一种广泛应用于工业控制系统中的设备，它具有精准定位、高速性能和反应灵敏等特点。
然而，在常规使用中，伺服驱动器也会面临一些故障和问题，需要进行维修和保养。
本文将介绍一些常见的伺服驱动器故障和维修方法，帮助读者更好地了解和解决相关问题。
首先，我们需要知道伺服驱动器的基本原理和工作方式。
伺服驱动器一般由伺服电机和驱动器两部分组成。
伺服电机负责产生输出轴的动力，并将反馈信号传输给驱动器；驱动器则控制电机的电流和速度，实现对电机的控制。
因此，当伺服驱动器出现故障时，我们需要从这两个方面进行排查和维修。
一、伺服电机故障排查与维修伺服电机可能出现的故障包括电机不转动、转速不稳定、转速过慢或过快等。
对于这些故障，我们可以采取以下步骤进行排查和维修：1.检查电源和电机连接是否正常。
确保电源供应充足，电机与驱动器之间的线缆连接正确无误。
2.检查电机的供电电压和电流是否正常。
可以使用万用表进行测量，确保电机的供电参数符合要求。
3.检查电机的转动部件是否受阻。
可能存在轴承磨损、机械零件松动等问题，需要进行维修和更换。
4.检查电机的反馈装置是否正常工作。
伺服电机的反馈装置一般有编码器、光电开关等，需要确保其工作正常。
二、伺服驱动器故障排查与维修伺服驱动器可能出现的故障包括驱动器无法正常工作、控制信号异常、电机不能准确定位等问题。
针对这些故障，我们可以采取以下步骤进行排查和维修：1.检查驱动器的供电电压和电流是否正常。
确保驱动器的供电参数符合要求，不出现过电压或过电流的情况。
2.检查驱动器接口和连接线是否正常。
确保驱动器与控制系统之间的连接稳定可靠，接口没有松动或接触不良等问题。
3.检查驱动器的控制信号和反馈信号是否正常。
可能存在控制信号干扰、反馈信号丢失等问题，需要进行调试和修复。
4.检查驱动器的参数配置是否正确。
可能存在参数设置错误或丢失等问题，需要根据实际情况调整参数和重新配置。
综上所述，伺服驱动器维修涉及到伺服电机和驱动器两个方面的故障排查和维修。
常见的伺服驱动器故障及处理方法
常见的伺服驱动器故障及处理方法伺服驱动器是一种控制电机运动的装置，用于将控制信号转换为电机运动。
然而，由于各种原因，伺服驱动器可能会发生故障，导致电机无法正常运转。
以下是一些常见的伺服驱动器故障及处理方法：1.电源故障：伺服驱动器的电源供应不稳定或无法正常工作，可能导致电机运动异常或停止。
处理方法包括检查电源连接是否稳定，更换或修复电源供应设备。
2.控制信号故障：伺服驱动器的控制信号传输发生故障，使电机无法按预期进行运动。
处理方法包括检查信号线是否连接正确，信号是否在传输过程中受到干扰，更换或修复信号传输设备。
3.电机故障：伺服驱动器无法正确控制电机运动的一个常见原因是电机本身出现故障。
处理方法包括检查电机是否受损或烧毁，更换故障电机。
4.参数设置错误：伺服驱动器的参数设置与实际应用要求不匹配，导致电机无法正常工作。
处理方法包括检查伺服驱动器的参数设置是否正确，根据实际需求重新配置参数。
5.过载保护：伺服驱动器可能会出于过载保护的目的停止电机运动。
处理方法包括检查负载是否过重或电机是否存在其他故障，减少负载或修复电机问题。
6.温度过高：伺服驱动器长时间工作可能导致温度过高而停止运行。
处理方法包括检查散热设备是否正常工作，增加散热效果或降低工作负载。
7.通讯故障：伺服驱动器与其他设备之间的通讯故障可能导致电机无法正常运行。
处理方法包括检查通讯线路是否连接正确，通讯协议是否一致，修复或替换通讯设备。
8.机械部件故障：伺服驱动器的机械结构或传动部件出现故障可能导致电机无法运动。
处理方法包括检查机械部件是否受损或磨损，修复或更换故障部件。
9.乱码或干扰：伺服驱动器可能会受到外部干扰或电磁干扰导致运动异常。
处理方法包括检查干扰源并采取隔离措施，加装屏蔽设备或更换信号处理设备。
10.软件故障：伺服驱动器的控制软件可能出现错误或崩溃，导致电机无法正常运行。
处理方法包括重启伺服驱动器，重新安装或更新软件。
七大方法解析伺服驱动器如何测试检修
制，常常使得机电系统不能够得到良好的设备管理，轻则缩短机电一体化设 备的生命周期，重则由于设备故障降低产能造成经济效益的损失。 伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用 于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。 一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的 传动系统定位，目前是传动技术的高端产品。那幺对伺服驱动器如何测试检 修，以下是一些方法： 1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出 故障原因：电流监控输出端没有与交流电源相隔离(变压器) 处理方法：可以用直流电压表检测观察。 2、电机在一个方向上比另一个方向跑得快 1.故障原因：无刷电机的相位搞错。
七大方法解析伺服驱动器如何测试检修
伺服系统包括伺服驱动器和伺服电机，驱动器利用精密的反馈结合高速数 字信号处理器 DSP，控制 IGBT 产生精确电流输出，用来驱动三相永磁同步 交流伺服电机达到精确调速和定位等功能。和普通电机相比，由于交流伺服 驱动器内部有许多保护功能，且电机无电刷和换向器，因此工作可靠，维护 和保养工作量也相对较小。 为了延长伺服系统的工作寿命，在使用过程中需注意以下问题。对于系统 的使用环境，需考虑到温度、湿度、粉尘、振动及输入电压这五个要素。定 期清理数控装置的散热通风系统。应经常检查数控装置上各冷却风扇工作是 否正常。应视车间环境状况，每半年或一个季度检查清扫一次。 当数控机床长期闲置不用时，也应定期对数控系统进行维护保养。首先， 应经常给数控系统通电，在机床锁住不动的情况下，让其空载运行。在空气 湿度较大的梅雨季节应该天天通电，利用电器元件本身发热驱走数控柜内的 潮气，以保证电子部件的性能稳定可靠。实践证明，经常停置不用的机床， 过了梅雨天后，一开机往往容易发生各种故障。 由于运动控制系统最终用户的工作条件和企业一线工程技术支撑能力的限
常见的伺服驱动器故障及处理方法
常见的伺服驱动器故障及处理方法伺服驱动器是一种用于控制伺服电机的装置，通常用于工业自动化领域。
由于长时间运行和受各种条件的影响，伺服驱动器可能会出现各种故障。
以下是一些常见的伺服驱动器故障及其处理方法。
1.电压不稳定：当电压波动较大时，可能导致伺服驱动器无法正常工作。
解决方法是使用稳压器来稳定电压，或者使用电压稳定器来提供稳定的电压。
2.过载保护：当负载超过伺服驱动器的额定功率时，可能会触发过载保护，导致伺服驱动器停止工作。
解决方法是检查负载是否超过额定功率，并相应调整负载或更换更高功率的伺服驱动器。
3.温度过高：长时间运行或工作环境温度过高可能导致伺服驱动器过热，从而影响其性能和寿命。
解决方法是确保伺服驱动器安装在通风良好的位置，并定期清理散热器或风扇，以确保良好的散热。
4.通信故障：伺服驱动器通常通过串口或以太网进行通信。
当通信线路中断或存在故障，伺服驱动器可能无法接收或发送指令。
解决方法是检查通信线路是否连接良好，并确保使用可靠的通信设备。
5.编码器故障：编码器是伺服驱动器用于检测电机位置和速度的关键部件。
编码器故障可能导致伺服电机无法准确运动。
解决方法是检查编码器连接是否正确，并进行必要的校准或更换编码器。
6.电源故障：伺服驱动器的电源故障可能导致其无法正常工作。
解决方法是检查电源连接是否稳定，并检查电源是否符合伺服驱动器的要求。
7.控制信号故障：伺服驱动器的控制信号故障可能导致无法实现所需的运动。
解决方法是检查控制信号线路是否连接正确，并确保使用可靠的控制设备。
8.软件故障：伺服驱动器的软件故障可能导致其无法正常运行或反应迟缓。
解决方法是重新启动伺服驱动器，并更新或重新安装软件。
9.机械故障：伺服驱动器与机械设备紧密结合，机械故障可能导致伺服驱动器无法正常工作。
解决方法是检查机械部件是否损坏，并进行必要的修复或更换。
总之，及时识别和解决伺服驱动器故障是确保其正常工作和延长寿命的关键。
通过定期维护、良好的使用环境和合理操作，可以减少伺服驱动器故障的发生，并确保其在工业自动化生产中的稳定运行。
伺服驱动器常见故障维修方法
伺服驱动器常见故障维修方法伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
那么对伺服驱动器如何测试检修，以下是一些方法：1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出故障原因：电流监控输出端没有与交流电源相隔离(变压器)。
处理方法：可以用直流电压表检测观察。
2、电机在一个方向上比另一个方向跑得快故障原因：无刷电机的相位搞错。
处理方法：检测或查出正确的相位。
故障原因：在不用于测试时，测试/偏差开关打在测试位置。
处理方法：将测试/偏差开关打在偏差位置。
故障原因：偏差电位器位置不正确。
处理方法：重新设定。
••3、电机失速故障原因：速度反馈的极性搞错。
处理方法：a.如果可能，将位置反馈极性开关打到另一位置。
(某些驱动器上可以)b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。
c.如使用编码器，将驱动器上的ENC A和ENC B对调接入。
d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。
故障原因：编码器速度反馈时，编码器电源失电。
处理方法：检查连接5V编码器电源。
确保该电源能提供足够的电流。
如使用外部电源，确保该电压是对驱动器信号地的。
••4、LED灯是绿的，但是电机不动故障原因：一个或多个方向的电机禁止动作。
处理方法：检查+INHIBIT 和–INHIBIT 端口。
故障原因：命令信号不是对驱动器信号地的。
处理方法：将命令信号地和驱动器信号地相连。
••5、上电后，驱动器的LED灯不亮故障原因：供电电压太低，小于最小电压值要求。
处理方法：检查并提高供电电压。
6、当电机转动时， LED灯闪烁故障原因：HALL相位错误。
处理方法：检查电机相位设定开关(60º/120º)是否正确。
常见的伺服驱动器故障及处理方法
常见的伺服驱动器故障及处理方法伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
以下为伺服驱动器维修的几种方法。
1、LED灯是绿的，但是电机不动(1) 故障原因：一个或多个方向的电机禁止动作。
处理方法：检查+INHIBIT 和–INHIBIT 端口。
(2) 故障原因：命令信号不是对驱动器信号地的。
处理方法：将命令信号地和驱动器信号地相连。
2、上电后，驱动器的LED灯不亮故障原因：供电电压太低，小于最小电压值要求。
处理方法：检查并提高供电电压。
3、当电机转动时， LED灯闪烁(1) 故障原因：HALL相位错误。
处理方法：检查电机相位设定开关是否正确。
(2) 故障原因：HALL传感器故障。
处理方法：当电机转动时检测Hall A, Hall B, Hall C的电压。
电压值应该在5VDC和0之间。
4、LED灯始终保持红色故障原因：存在故障。
处理方法：原因: 过压、欠压、短路、过热、驱动器禁止、HALL无效。
5、电机失速(1) 故障原因：速度反馈的极性搞错。
处理方法：a、如果可能，将位置反馈极性开关打到另一位置。
(某些驱动器上可以)b、如使用测速机，将驱动器上的TACH+和TACH-对调接入。
c、如使用编码器，将驱动器上的ENC A和ENC B对调接入。
d、如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。
(2) 故障原因：编码器速度反馈时，编码器电源失电。
处理方法：检查连接5V编码器电源。
确保该电源能提供足够的电流。
如使用外部电源，确保该电压是对驱动器信号地的。
6、电机在一个方向上比另一个方向跑得快(1) 故障原因：无刷电机的相位搞错。
处理方法：检测或查出正确的相位。
伺服驱动器维修
伺服驱动器维修伺服驱动器是现代机械设备中广泛应用的一种电机控制装置。
它通过调节电机的转速和转矩来控制机械设备的运动，具有精确、稳定的性能。
然而，伺服驱动器也会由于各种原因而出现故障，需要进行维修。
本文将介绍伺服驱动器的维修方法和注意事项。
首先，当伺服驱动器出现故障时，我们需要进行故障的初步判断。
这一步通常包括观察设备的运行状态、检查电源是否正常供电、检查接线是否松动等。
如果初步判断不能确定故障原因，那么我们就需要进一步进行维修。
进行维修之前，我们首先要确保自己的安全。
因为伺服驱动器涉及高压电源和电流，所以在进行维修时一定要切断电源，避免触电的危险。
此外，还要注意防止电容器的放电，避免触碰引起触电事故。
在维修的过程中，我们要注意一些常见的故障现象和解决方法。
例如，当伺服驱动器无法启动时，我们可以先检查电源是否正常供电，然后检查控制信号是否正常，最后检查驱动器本身是否损坏。
如果发现驱动器损坏，我们需要更换驱动器或进行维修。
另外，当伺服驱动器出现转矩控制不准确的问题时，我们可以检查反馈信号是否正常，检查控制器和驱动器的参数设置是否正确，以及检查电机是否正常工作。
如果出现上述问题，我们可以尝试重新设置参数，调整控制器的增益，或者更换电机。
除了上述常见问题外，伺服驱动器还可能出现其他故障，例如运动不平稳、噪音过大等。
在处理这些故障时，我们可以尝试进行降噪处理、更换轴承、调整传动装置等方法来解决问题。
在进行伺服驱动器维修时，我们还需要注意一些维修的基本原则。
首先，我们要按照设备的使用说明书进行操作，遵循操作规程，确保操作正确和安全。
此外，我们还要注意维修过程中的细节，例如维修工具的选择和使用、维修环境的整洁和安全等。
综上所述，伺服驱动器维修是一项需要技术和经验的工作。
在进行维修时，我们要进行故障的初步判断，确保安全，根据不同的故障现象采取相应的解决方法。
同时，我们还要遵循维修的基本原则，保证维修的效果和安全性。
伺服驱动器报警解决方法
伺服驱动器报警解决方法1.伺服驱动器报警代码E01/E02/E03/E04：电源故障报警这种报警一般是由于电源输入电压异常导致。
解决方法如下：-检查电源输入是否正常，包括电压是否稳定、频率是否正常。
-检查电源线路是否连接良好，排除断线或短路的可能。
-检查伺服驱动器内部的保险丝是否熔断，如有需要更换。
2.伺服驱动器报警代码E05/E06/E07：控制电源故障报警这种报警通常是由于控制电源输入异常导致。
解决方法如下：-检查控制电源线路是否连接正确，确保电压和频率都在正常范围内。
-检查控制电源的开关是否正常，如有需要更换。
3.伺服驱动器报警代码E08~E10：驱动电源故障报警这类报警通常是由于驱动电源输入异常或过载导致。
解决方法如下：-检查驱动电源线路是否接触良好，确保电压和频率都在正常范围内。
-检查电机负载是否过大，如有需要减小负载。
-检查电机本身是否出现故障，如有需要更换。
4.伺服驱动器报警代码E11/E21/E31/E41：编码器故障报警这类报警通常是由于编码器反馈信号异常或缺失导致。
解决方法如下：-检查编码器连接线路是否良好，确保信号传输无误。
-检查编码器本身是否损坏，如有需要更换。
-检查编码器信号是否在规定的范围内，如有需要进行调整。
5.伺服驱动器报警代码E12/E13/E14/E15：通信故障报警这类报警通常是由于通信线路异常或通信参数设置错误导致。
解决方法如下：-检查通信线路是否连接正确，确保信号传输无误。
-检查通信参数设置是否正确，包括波特率、数据位、校验位等。
-检查通信协议是否匹配，确保与其他设备的通信兼容性。
6.伺服驱动器报警代码E16/E17/E18/E19：过流保护报警这类报警通常是由于电机过载或电路故障导致。
解决方法如下：-检查负载是否过大，如有需要减小负载。
-检查电机是否正常工作，如有需要更换。
-检查电路是否存在短路或接触不良的情况，如有需要修复线路。
总之，伺服驱动器报警问题的解决方法很大程度上取决于具体的故障原因。
伺服驱动器维修
伺服驱动器维修引言伺服驱动器是现代工业自动化中常用的电气设备，负责控制伺服电机的运动和位置。
在使用过程中，由于各种原因，伺服驱动器可能会出现故障或需要进行维修保养。
本文将介绍伺服驱动器的维修方法和常见故障排查过程。
维修方法伺服驱动器的维修可以分为硬件故障和软件故障两部分。
下面将分别介绍两者的维修方法。
硬件故障维修1.检查电源: 首先确认伺服驱动器是否正常接通电源。
检查电源线、保险丝、开关等。
2.检查连接线: 检查伺服驱动器与伺服电机之间的连接线是否松动或出现断路现象。
3.检查电机: 对伺服电机进行检查，观察是否有异响、过热等现象。
如果有异常，说明可能是电机问题。
4.检查传感器: 检查伺服驱动器的传感器，包括位置传感器和速度传感器，确保其正常工作。
5.更换故障部件: 如果确定是某个部件故障，如继电器、电容等，可以尝试更换相应部件。
6.调试和测试: 在维修完成后，对伺服驱动器进行调试和测试，确保其正常工作。
软件故障维修1.软件重置: 尝试对伺服驱动器进行软件重置，恢复出厂设置。
这样可以消除可能存在的软件故障。
2.更新固件: 检查伺服驱动器的固件版本，如果有更新版本可用，可以尝试升级固件。
3.参数调整: 检查伺服驱动器的参数设置，可能是由于参数设置错误导致的故障。
4.故障日志: 查看伺服驱动器的故障日志，了解具体的故障信息。
根据日志可针对性地进行修复。
5.联系供应商: 如果以上方法无法解决问题，可以联系伺服驱动器的供应商寻求进一步的帮助和支持。
常见故障排查过程在进行伺服驱动器维修时，了解常见故障排查过程可以更快地找到故障原因。
以下是几个常见的故障排查步骤：1.观察指示灯: 检查伺服驱动器上的指示灯状态，如是否亮起、闪烁等。
根据指示灯状态可以初步判断故障位置。
2.排除电源故障: 使用万用表检查电源电压是否正常。
如果电源电压不稳定，可能是电源故障导致的。
3.检查通信: 检查伺服驱动器与上位机或PLC的通信是否正常。
伺服驱动器主电路电压低的维修思路
伺服驱动器主电路电压低的维修思路伺服驱动器主电路电压低的维修思路1. 引言伺服驱动器是一种广泛应用于工业自动化领域的电气设备，其作用是控制电机的运动。
在使用过程中，有时可能会出现伺服驱动器主电路电压低的情况，这可能会导致设备无法正常工作。
本文将从深度和广度两个方面，探讨伺服驱动器主电路电压低的维修思路，帮助读者更好地了解和解决这一问题。
2. 概述伺服驱动器主电路电压低的原因伺服驱动器的主电路电压低，可能是由于以下原因导致的：2.1 电源问题：供电电源电压不稳定或电源电压欠压，无法提供足够的电能供给伺服驱动器。
2.2 电路连接问题：伺服驱动器的电源线路连接错误或接触不良，导致电路电压降低。
2.3 元件故障：伺服驱动器内部电容元件老化或电源模块损坏，导致电压输出不稳定或降低。
3. 维修思路针对伺服驱动器主电路电压低的问题，以下是一些可能的维修思路：3.1 检查电源应该检查供电电源是否正常工作，包括测量电源电压、稳定性和波动情况。
如果电源电压低于规定值或存在明显的波动，可能需要更换供电电源或采取其他措施稳定电源电压，以确保伺服驱动器获得足够的电能。
3.2 检查电路连接应该检查伺服驱动器的电源线路连接，确保连接正确牢固。
如果发现连接错误或接触不良，应及时修复或更换线路连接器。
还应该检查伺服驱动器内部电路板上的连接，并确保其没有松动或损坏的情况。
3.3 检查元件故障同样重要的是，应该检查伺服驱动器内部的电容元件和电源模块。
如果发现电容元件老化或电源模块损坏，应及时更换这些故障元件，以保证电压输出的稳定性。
4. 总结与回顾在本文中，我们深入探讨了伺服驱动器主电路电压低的维修思路。
我们了解到，电源问题、电路连接问题以及元件故障都可能是导致电压低的原因。
为了解决这一问题，我们分别提出了检查电源、检查电路连接和检查元件故障的维修思路。
通过以上的维修方法，我们可以有效地解决伺服驱动器主电路电压低的问题，确保设备的正常运行。
伺服驱动器主电路电压低的维修思路
伺服驱动器主电路电压低的维修思路一、问题描述在伺服驱动器的使用过程中，经常会遇到主电路电压低的问题，这会直接影响到伺服驱动器的正常工作。
要解决这一问题，需要对主电路电压低的维修思路有清晰的认识和处理方法。
二、问题分析1.可能原因主电路电压低的问题可能是由于电源供应问题、电路连接问题、元器件故障等原因导致的。
需要结合具体情况来分析可能的原因。
2.影响及危害主电路电压低会导致伺服驱动器失效或者工作不稳定，严重影响到生产工艺与效率。
这一问题需要及时发现并解决。
三、维修思路1.检查电源供应首先需要检查电源供应是否正常，包括电压是否稳定、线路是否连接良好等方面的问题。
如果发现电源供应有问题，需要及时更换或修理。
2.检查电路连接需要检查伺服驱动器的电路连接情况，确保连接良好、没有松动或短路等问题。
对于发现的连接问题，需要及时修复或更换。
3.检查元器件故障需要对伺服驱动器的元器件进行检查，确认是否存在故障，包括电容、电阻、晶体管等。
针对发现的故障元件，需要进行维修或更换。
四、修理与维护在解决主电路电压低的问题后，需要对伺服驱动器进行修理与维护工作，包括清洁、润滑、更换老化元器件等。
这样可以延长伺服驱动器的使用寿命，保证其稳定工作。
五、个人观点与总结对于伺服驱动器主电路电压低的问题，需要综合考虑电源供应、连接及元器件等方面的因素，找出问题的根源并进行维修。
对伺服驱动器进行定期的维护工作也是非常重要的，这样可以避免一些潜在的问题。
在维修过程中，需要保持谨慎、耐心及细致的态度，确保维修工作的准确性和稳定性。
总结而言，伺服驱动器主电路电压低的维修思路是一个相对复杂的工作，需要经验丰富的技术人员来进行处理。
只有对伺服驱动器有深入的了解，并具备一定的维修技能，才能高效地解决问题，保证伺服驱动器的正常运行。
在日常工作中，我们应该加强对伺服驱动器的维修知识的学习和积累，提高自身的技术水平，为企业的生产运营提供更加可靠的保障。
伺服驱动器主电路电压低的维修思路
伺服驱动器主电路电压低的维修思路
摘要：
1.伺服驱动器主电路电压低的原因
2.维修思路概述
3.具体维修步骤
4.注意事项
正文：
一、伺服驱动器主电路电压低的原因
伺服驱动器主电路电压低，通常是由于电源故障、电缆连接不良、电源模块故障、负载过大等原因导致的。
为了解决这个问题，我们需要对这些原因进行排查。
二、维修思路概述
1.首先，检查电源是否正常，包括外部电源和内部电源。
2.其次，检查电缆连接是否良好，包括输入电缆和输出电缆。
3.再次，检查电源模块是否正常工作。
4.最后，检查负载是否过大，是否需要进行负载调整。
三、具体维修步骤
1.检查电源：使用万用表测量电源电压，如果电压过低，可能是电源故障，需要更换电源。
如果电压正常，则检查内部电源是否正常。
2.检查电缆连接：检查输入电缆和输出电缆是否连接良好，尤其是接头处，如果发现连接不良，需要重新连接。
3.检查电源模块：如果电源电压正常，但主电路电压仍然低，可能是电源模块故障，需要更换电源模块。
4.检查负载：如果电源和电缆连接都正常，但主电路电压仍然低，可能是负载过大，需要进行负载调整。
四、注意事项
1.在维修过程中，应先断开电源，避免触电。
2.在检查电缆连接时，应轻拿轻放，避免损坏电缆。
3.在更换电源模块时，应选择与原设备兼容的电源模块。
伺服驱动器主电路电压低的维修思路
伺服驱动器主电路电压低的维修思路摘要：一、引言二、伺服驱动器主电路电压低的故障现象三、故障原因分析1.电源电压不稳定2.线路接触不良3.保险丝熔断4.变压器故障5.控制板故障四、维修方法与步骤1.检查电源电压2.检查线路连接3.更换保险丝4.检查变压器5.检查控制板五、维修后的测试与验证六、总结正文：一、引言伺服驱动器是工业自动化领域中广泛应用的一种设备，它能够精确控制电机的转速、位置和转矩。
然而，在实际使用过程中，伺服驱动器可能会出现主电路电压低的问题，影响设备的正常运行。
本文将针对这一问题，探讨其维修思路。
二、伺服驱动器主电路电压低的故障现象当伺服驱动器主电路电压低时，可能会出现以下现象：1.电机无法启动或启动后立即停止；2.电机转速低于正常值；3.系统报警或故障提示。
三、故障原因分析1.电源电压不稳定：电源电压波动较大或低于设备额定电压，可能导致伺服驱动器主电路电压低。
2.线路接触不良：线路接头、端子等处接触不良，可能导致电流通过不畅，从而引起电压降低。
3.保险丝熔断：保险丝熔断可能是由于过载或短路引起的，需要检查电路中是否存在问题。
4.变压器故障：变压器故障会导致输出电压不稳定，可能出现主电路电压低的现象。
5.控制板故障：控制板故障可能导致输出信号异常，进而影响主电路电压。
四、维修方法与步骤1.检查电源电压：确认电源电压是否稳定，是否达到设备额定电压。
如有问题，需要解决电源问题。
2.检查线路连接：检查线路接头、端子等处是否接触良好，重新连接不良处。
3.更换保险丝：如果保险丝熔断，需要更换同规格的保险丝，并检查电路是否存在过载或短路问题。
4.检查变压器：检查变压器是否正常工作，如有异常声音、异味或温度升高等现象，需要更换变压器。
5.检查控制板：检查控制板线路是否有松动、烧焦等现象，如有问题需要修复或更换控制板。
五、维修后的测试与验证维修完成后，需要进行测试验证，确保故障现象消失，伺服驱动器主电路电压恢复正常。
松下伺服驱动器维修
5、不能正反转：驱动器控制回路有缺陷。
6、驱动器没显示：驱动器内部电路或IGBT或其他 Nhomakorabea件有缺陷。
7、99号报警/显示EEEEEE：驱动器内部电路有缺陷。
备有大量松下伺服驱动器配件、备板。现面对全国承接维修服务：
二、松下伺服驱动器维修现场：
三、松下伺服驱动器维修步骤：
一、松下伺服驱动器维修方法
1、11号报警/12号报警：控制电源欠电压，控制电源逆变器上P。N之间电压低于规定值。驱动器内部电路有缺陷等原因。
2、13号报警，主电源欠电压，发生瞬时断电，电源接通瞬间的冲击电流导致电压跌落，缺相或驱动器内部电路有缺陷等原因。
3、14号报警，过电流或接地错误，驱动器内部电路或IGBT或其他部件有缺陷，或电机电缆(U，V，W)短路或接地，或电机烧坏了。
四、松下伺服驱动器维修流程：
第1步：根据客户的故障现象描述，评估该产品的可修复性。
第2步：客户寄/送到我司，登记入库，等待检测。
第3步：工程师检测故障点，出具检测报告书，确定维修价格及维修周期。
第4步：维修报价，等待客户确认。同意则进行维修，不同意则原机返回。
第5步：维修ok，测试正常。
第6步：试机成功。
第
第
第
五、代理销售松下伺服驱动器：
金汇能是一家从事工控自动化产品维修服务的公司，从事松下伺服驱动器维修技术近二十年。长期承接松下伺服驱动器维修业务!目前拥有专.业的检测设备和完善的维修管理体系，多位工控自动化产品维修工程师、电气工程师，一直从事于芯片级维修技术理论.研究和实践，掌握着丰富的技术和维修经验，精通松下伺服驱动器维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服驱动器维修篇1:伺服驱动器维修常见故障总结伺服驱动器维修常见故障总结分析如下:1、伺服电机高速旋转时出现电机偏差计数器溢出错误，如何处理①高速旋转时发生电机偏差计数器溢出错误;对策检查电机动力电缆和编码器电缆的配线是否正确，电缆是否有破损。
②输入较长指令脉冲时发生电机偏差计数器溢出错误;对策 a.增益设置太大，重新手动调整增益或使用自动调整增益功能; b.延长加减速时间; c.负载过重，需要重新选定更大容量的电机或减轻负载，加装减速机等传动机构提高负荷能力。
③运行过程中发生电机偏差计数器溢出错误。
对策 a.增大偏差计数器溢出水平设定值;b.减慢旋转速度;c.延长加减速时间;d.负载过重，需要重新选定更大容量的电机或减轻负载，加装减速机等传动机构提高负载能力。
2、伺服电机在有脉冲输出时不运转，如何处理①监视控制器的脉冲输出当前值以及脉冲输出灯是否闪烁，确认指令脉冲已经执行并已经正常输出脉冲; ②检查控制器到驱动器的控制电缆，动力电缆，编码器电缆是否配线错误，破损或者接触不良; ③检查带制动器的伺服电机其制动器是否已经打开; ④监视伺服驱动器的面板确认脉冲指令是否输入; ⑤ Run运行指令正常; ⑥控制模式务必选择位置控制模式; ⑦伺服驱动器设置的输入脉冲类型和指令脉冲的设置是否一致; ⑧确保正转侧驱动禁止，反转侧驱动禁止信号以及偏差计数器复位信号没有被输入，脱开负载并且空载运行正常，检查机械系统。
3、伺服电机没有带负载报过载，如何处理①如果是伺服Run(运行)信号一接入并且没有发脉冲的情况下发生 a.检查伺服电机动力电缆配线，检查是否有接触不良或电缆破损; b.如果是带制动器的伺服电机则务必将制动器打开; c.速度回路增益是否设置过大; d.速度回路的积分时间常数是否设置过小。
②如果伺服只是在运行过程中发生 a.位置回路增益是否设置过大; b.定位完成幅值是否设置过小; c.检查伺服电机轴上没有堵转，并重新调整机械。
4、伺服电机运行时出现异常声音或抖动现象，如何处理①伺服配线 a.使用标准动力电缆，编码器电缆，控制电缆，电缆有无破损; b.检查控制线附近是否存在干扰源，是否与附近的大电流动力电缆互相平行或相隔太近; c.检查接地端子电位是否有发生变动，切实保证接地良好。
②伺服参数 a.伺服增益设置太大，建议用手动或自动方式重新调整伺服参数; b.确认速度反馈滤波器时间常数的设置，初始值为0，可尝试增大设置值; c.电子齿轮比设置太大，建议恢复到出厂设置; d.伺服系统和机械系统的共振，尝试调整陷波滤波器频率以及幅值。
③机械系统 a.连接电机轴和设备系统的联轴器发生偏移，安装螺钉未拧紧; b.滑轮或齿轮的咬合不良也会导致负载转矩变动，尝试空载运行，如果空载运行时正常则检查机械系统的结合部分是否有异常; c.确认负载惯量，力矩以及转速是否过大，尝试空载运行，如果空载运行正常，则减轻负载或更换更大容量的驱动器和电机。
5、伺服电机做位置控制定位不准，如何处理①首先确认控制器实际发出的脉冲当前值是否和预想的一致，如不一致则检查并修正程序; ②监视伺服驱动器接收到的脉冲指令个数是否和控制器发出的一致，如不一致则检查控制线电缆; ③检查伺服指令脉冲模式的设置是否和控制器设置得一致，如CW/CCW还是脉冲+方向; ④伺服增益设置太大，尝试重新用手动或自动方式调整伺服增益; ⑤伺服电机在进行往复运动时易产生累积误差，建议在工艺允许的条件下设置一个机械原点信号，在误差超出允许范围之前进行原点搜索操作; ⑥机械系统本身精度不高或传动机构有异常(如伺服电机和设备系统间的联轴器部发生偏移等)。
6、伺服电机做位置控制运行报超速故障，如何处理①伺服Run信号一接入就发生;检查伺服电机动力电缆和编码器电缆的配线是否正确，有无破损。
②输入脉冲指令后在高速运行时发生a.控制器输出的脉冲频率过大，修改程序调整脉冲输出的频率;b.电子齿轮比设置过大;c.伺服增益设置太大，尝试重新用手动或自动方式调整伺服增益.伺服驱动器维修篇2:伺服驱动器维修检测的七大方法，看完绝对有所收获！知识课堂伺服系统包括伺服驱动器和伺服电机，驱动器利用精密的反馈结合高速数字信号处理器DSP，控制IGBT产生精确电流输出，用来驱动三相永磁同步交流伺服电机达到精确调速和定位等功能。
和普通电机相比，由于交流伺服驱动器内部有许多保护功能，且电机无电刷和换向器，因此工作可靠，维护和保养工作量也相对较小。
为了延长伺服系统的工作寿命，在使用过程中需注意以下问题。
对于系统的使用环境，需考虑到温度、湿度、粉尘、振动及输入电压这五个要素。
定期清理数控装置的散热通风系统。
应经常检查数控装置上各冷却风扇工作是否正常。
应视车间环境状况，每半年或一个季度检查清扫一次。
当数控机床长期闲置不用时，也应定期对数控系统进行维护保养。
首先，应经常给数控系统通电，在机床锁住不动的情况下，让其空载运行。
在空气湿度较大的梅雨季节应该天天通电，利用电器元件本身发热驱走数控柜内的潮气，以保证电子部件的性能稳定可靠。
实践证明，经常停置不用的机床，过了梅雨天后，一开机往往容易发生各种故障。
由于运动控制系统最终用户的工作条件和企业一线工程技术支撑能力的限制，常常使得机电系统不能够得到良好的设备管理，轻则缩短机电一体化设备的生命周期，重则由于设备故障降低产能造成经济效益的损失。
伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
那么对伺服驱动器如何测试检修，以下是一些方法1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出故障原因电流监控输出端没有与交流电源相隔离(变压器)处理方法可以用直流电压表检测观察。
2、电机在一个方向上比另一个方向跑得快故障原因无刷电机的相位搞错。
处理方法检测或查出正确的相位。
故障原因在不用于测试时，测试/偏差开关打在测试位置。
处理方法将测试/偏差开关打在偏差位置。
故障原因偏差电位器位置不正确。
处理方法重新设定。
3、电机失速故障原因速度反馈的极性搞错。
处理方法a.如果可能，将位置反馈极性开关打到另一位置。
(某些驱动器上可以)b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。
c.如使用编码器，将驱动器上的ENC A和ENC B对调接入。
d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B 对调接好。
故障原因编码器速度反馈时，编码器电源失电。
处理方法检查连接5V编码器电源。
确保该电源能提供足够的电流。
如使用外部电源，确保该电压是对驱动器信号地的。
4、LED灯是绿的，但是电机不动故障原因一个或多个方向的电机禁止动作。
处理方法检查+INHIBIT 和–INHIBIT 端口。
故障原因命令信号不是对驱动器信号地的。
处理方法将命令信号地和驱动器信号地相连。
5、上电后，驱动器的LED灯不亮故障原因供电电压太低，小于最小电压值要求。
处理方法检查并提高供电电压。
6、当电机转动时，LED灯闪烁故障原因HALL相位错误。
处理方法检查电机相位设定开关(60/120)是否正确。
多数无刷电机都是120相差。
故障原因HALL传感器故障处理方法当电机转动时检测Hall A, Hall B, Hall C的电压。
电压值应该在5VDC和0之间。
7、LED灯始终保持红色故障原因存在故障。
处理方法原因: 过压、欠压、短路、过热、驱动器禁止、HALL无效。
END伺服驱动器维修篇3:伺服驱动器检测维修的方法大全伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
那么对伺服驱动器如何测试检修，以下是一些方法01示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出故障原因电流监控输出端没有与交流电源相隔离(变压器)。
处理方法可以用直流电压表检测观察。
02电机在一个方向上比另一个方向跑得快故障原因无刷电机的相位搞错。
处理方法检测或查出正确的相位。
故障原因在不用于测试时，测试/偏差开关打在测试位置。
处理方法将测试/偏差开关打在偏差位置。
故障原因偏差电位器位置不正确。
处理方法重新设定。
03请输入标题故障原因速度反馈的极性搞错。
处理方法a.如果可能，将位置反馈极性开关打到另一位置。
(某些驱动器上可以)b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。
c.如使用编码器，将驱动器上的ENC A和ENC B对调接入。
d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B 对调接好。
故障原因编码器速度反馈时，编码器电源失电。
处理方法检查连接5V编码器电源。
确保该电源能提供足够的电流。
如使用外部电源，确保该电压是对驱动器信号地的。
04LED灯是绿的，但是电机不动故障原因一个或多个方向的电机禁止动作。
处理方法检查+INHIBIT 和–INHIBIT 端口。
故障原因命令信号不是对驱动器信号地的。
处理方法将命令信号地和驱动器信号地相连。
05上电后，驱动器的LED灯不亮故障原因供电电压太低，小于最小电压值要求。
处理方法检查并提高供电电压。
06当电机转动时， LED灯闪烁故障原因HALL相位错误。
处理方法检查电机相位设定开关(60/120)是否正确。
多数无刷电机都是120相差。
故障原因HALL传感器故障处理方法当电机转动时检测Hall A, Hall B, Hall C的电压。
电压值应该在5VDC和0之间。
将朗风电气一键置顶，天天学技术！更多资料免费分享点击“阅读全文”，免费下载。
